Initiation à la courbe Epinal (2023) - (2024)

L'escalier en bois par Robert Roy (épure d'un limon courbe)
L'escalier en bois par Robert Roy (épure d'un limo...
+

Suite au salon Habitat et Bois d'Epinal (2022) il m'est venu l'idée de faire comprendre un peu la vision dans l'espace.
Nous faisons des dessins en 2D pour représenter un volume courbe en 3D.
Certains connaissent.
D'autres, novices, ne s'imaginent pas du tout le travail effectué.

-Tu tords ça comment, c'est fait à la commande numérique, tu as acheté les plans..?.-

Ces explications seront basiques (mais il faut bien commencer par le début).

Liste des articles

Mis à jour

Partager

JD1 : Escalier, initiation à la courbe (2023)

Traçage de l'hélice.

Hors série du Bouvet L'art du trait

Tracé de l'hélice ou hélicoïde
Tracé personnel lors de mes premiers pas en la matière

Tracé de l'hélice-Surface hélicoïdale

Les escaliers courbes en bois massif par les Compagnons menuisiers du Devoir

Principe de traçage d'une courbe régulière dans un quart de cercle
Schémas personnels

Vue en plan, développement, élévation, calibre rallongé.

Charpentier d'aujourd'hui par R Demotz

Pièce débillardée
Sylvain le Francomtois

Epure d'un limon courbe
Les Compagnons du devoir

Epure d'un limon débillardé avec coupes à crochet

Les escaliers en bois épures et tracés par Robert Roy

Sciage à l'aplomb d'un limon

L'escalier en bois par Jean Martin

Différentes conceptions de limons courbes et de noyaux

Construction artisanale d'escaliers en bois par Willibald Mannes
Technique de construction des escaliers par Willibald Mannes

JD 1 Illustration de cet exposé par Sylvain le Francomtois:
Épures, stéréotomie et calibre rallongé des pièces courbes d'escaliers par Sylvain
JD 1 Illustration de cet exposé par un pas à pas personnel:
Epure d'un limon à noyaux débillardés
JD 1 Plans de cette épure téléchargeables

Publié Mis à jour

Partager

JD2 : Raccords de mains-courantes (2023)

Suivant le livre : L'escalier en bois par Jean Martin
- Extraits du livre.
- Raccord d'une courbe plane: démonstration pratique

Extraits du livre

Suite des extraits du livre

Raccord d'une courbe plane
Démonstration pratique

Publié Mis à jour

Partager

ANIMATION : Exécution d'une main-courante d'équerre à la normale, étapes prévues (2023)

-Fabrication sur place de cinq pièces dans le but de présenter l'ordre chronologique du processus.
-Une pièce pour chaque étape.

  • 1 Papiers collés sur le bloc capable.
  • 2 Amorces de sciage suivant traçage.
  • 3 Pièce finie sur les faces latérales, traçage des débillardements suivant les sections, coupes de longueur.
  • 4 Pièce finie sur ses quatre faces.
  • 5 Pièce courbe assemblée avec les parties droites en plan.
    (Traçage des sections à la normale visibles. Sections rectangulaires constantes tout au long de la pièce.)

executionbois et moi même nous ferons un plaisir de réaliser ça en direct.

Le déroulement

A retrouver ici:


Sans oublier:

Publié Mis à jour

Partager

ANIMATION : Préparation des pièces (2023)

Publié Mis à jour

Partager

Préparation du matériel (2023)

Publié Mis à jour

Partager

Le salon arrive à grands pas (2023)

Je me suis préparé mais j'ai un doute. Je vais passer le virage, ou pas ?
La réponse à partir de jeudi...

Publié Mis à jour

Partager

Mes impressions sur le salon (2023)

Six jours dans une ambiance sympa.
Des rencontres enrichissantes.
Une question un peu abrupte:
Faut il parler tenon mortaise et queue-d'arronde pour être audible ?
Je ne suis pas un orateur, je suis sorti de ma zone de confort, le résultat est mitigé, il me reste des progrès à faire...
Peut être choisir un sujet plus accessible.
Brice et moi-même avons essayé de vulgariser un sujet qui nous semblait intéressant.
Tout de même beaucoup de belles rencontres.

Publié Mis à jour

Partager

Les pièces de démonstration sont terminées (2023)

Différentes étapes de la taille en images

en vidéo

Publié Mis à jour

Partager

Conclusion (2023)

En guise de conclusion, une question:
La tendance est de plus en plus aux apparences et à l'information immédiate sans effort.
Je n'ai pas cette culture.
J'ai pu le vérifier au salon.
Beaucoup cherchent de l'information sous forme de tutos, de vidéos.
La recherche de la célébrité et du revenu par le partenariat des marques fausse le message de la transmission des savoirs.
L'information existe, mais pour moi il faut se donner la peine de la chercher, avoir le goût de l'apprentissage, ne pas attendre la recette toute faite (c'est illusoire).
Les livres existent encore.
Dès traités aux ouvrages récents qui intègrent les technologies actuelles toujours garder à l'esprit que même les moyens les plus récents restent des outils.
Le chemin de réflexion reste le même.
D'où ma question: Confondons nous le fond et la forme ?

Publié Mis à jour

Partager

Projet de conférence pour le Salon (2024)

Je persiste et je signe pour 2024.
Je pense aborder le sujet d'une manière différente, j'utilise bon nombre de documents de Sylvainlefrancomtois avec son autorisation.
Ma venue sur l'Air Du Bois est due dans un premier temps à son traité sur les escaliers, depuis nous sommes devenus amis.

Publié Mis à jour

Partager

Tu tords ça comment ? (2024)

Ce sera le titre de la conférence.
Question qui m'a été posée par un visiteur lors d'une exposition.

Restructuration totale de la conférence avec les conseils de Ara qui m'a proposé son aide.
-Préparation du petit matériel de démonstration.
-Répétition.
-La chariotte.
ça ne rigole plus

Pour moi, Grand oral le 21 et 22 septembre
Tout le programme ici:

Publié Mis à jour

Partager

Conférence faite (2024)

Fil conducteur de cette prise de parole:

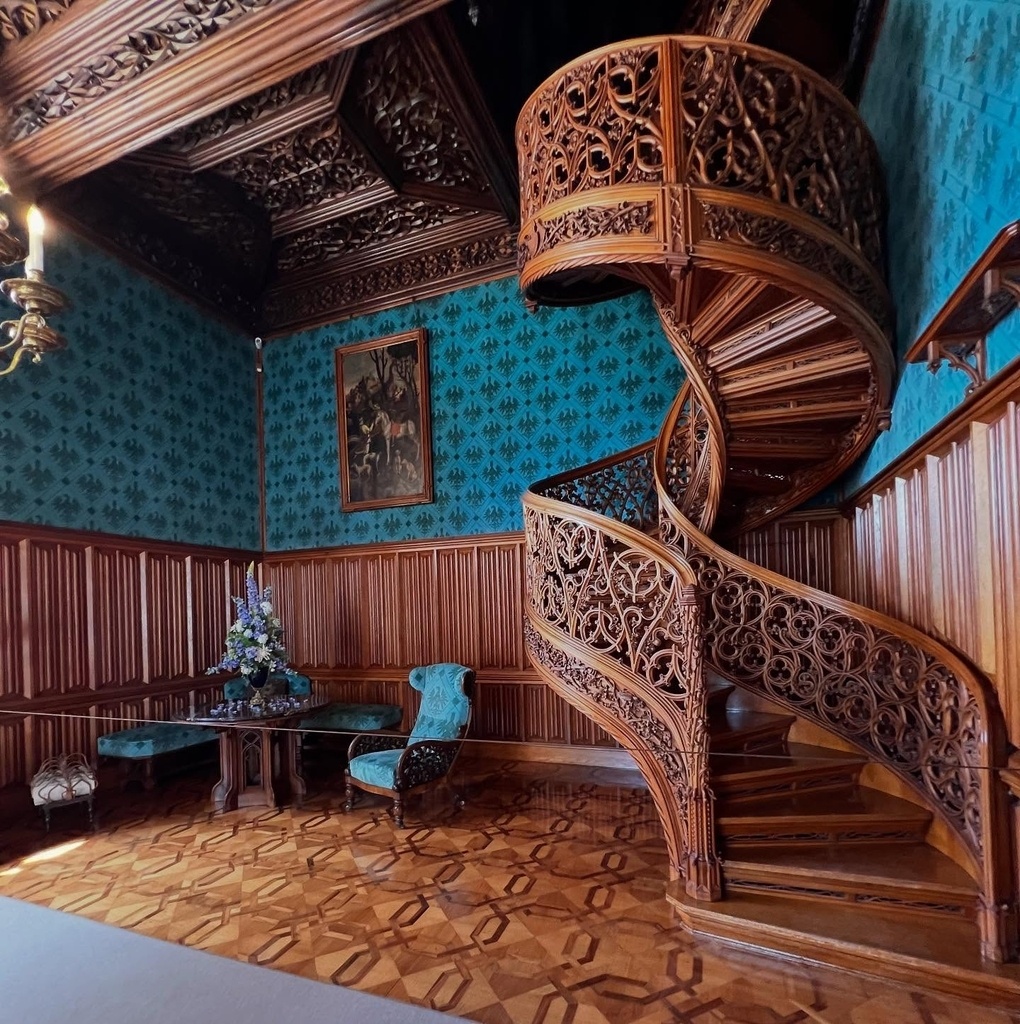

Une partie historique de l'évolution des escaliers courbes du XV ème siècle à nos jours.
Une partie sur la géométrie.
Une partie concrète avec piéces de démonstration.

Travail préliminaire à la conférence.

Plus qu'à attendre la vidéo sur la chaîne de cray (merci Yann) pour voir le résultat.
Je vais contrôler si je n'ai pas dit trop de bêtises et si ma présentation est acceptable.

Ma conférence s'appuie pour une grande partie sur le traité de Sylvain sylvainlefrancomtois (avec son approbation) il a d'ailleurs eu droit à une des premières répétitions. Voici le chapitre utilisé
J'en ai fait un résumé et j'ai ajouté des recherches et réalisations personnelles.
J'espère cette année avoir été plus audible et compréhensible de l'auditoire du salon.

Dans ma conférence, j'ai fait allusion à la flèche de la cathédrale de Strasbourg, toujours en relation aux escaliers en expliquant que la stéréotomie (l'art de la coupe des pierres ) a précédée l'art du trait (vision en 2D d'un volume en 3D).
Pour de plus amples explications

Publié Mis à jour
