Ce pas à pas présente un projet en cours de réalisation.

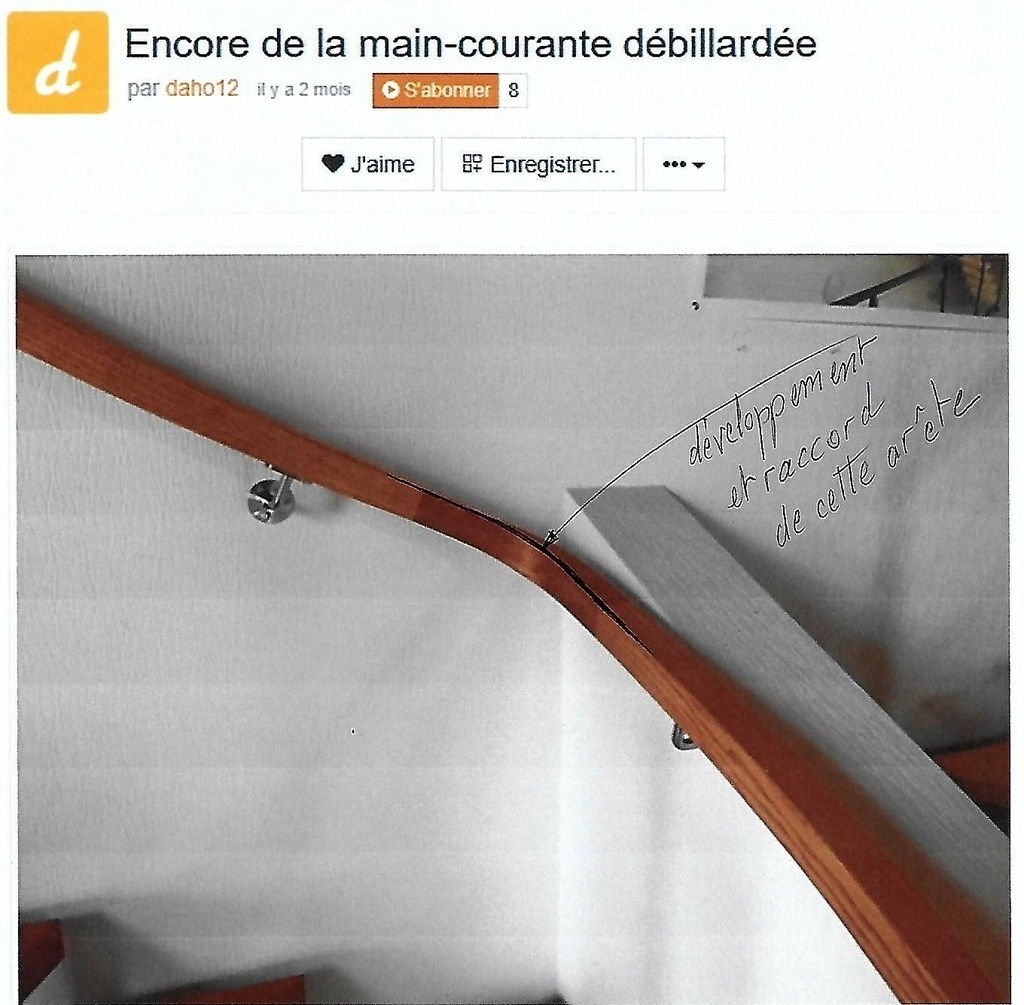

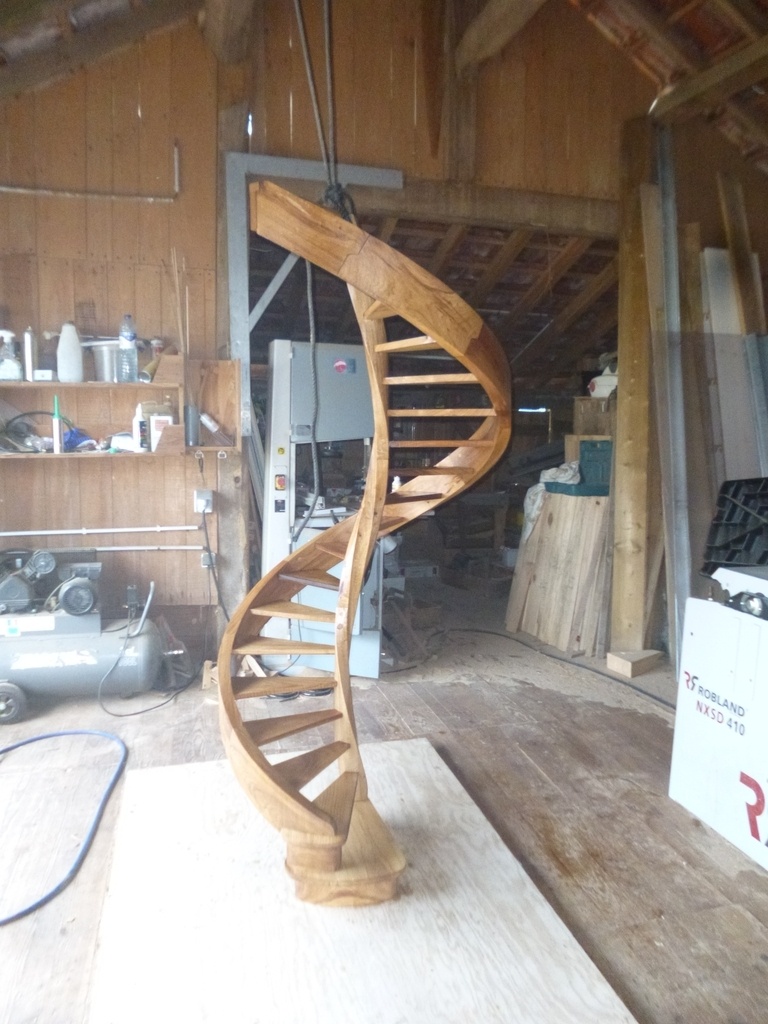

Pour faire suite à la visite d'un passionné de l'air du bois qui souhaite réaliser une main courante dans le même style que daho12
sur un escalier quartier tournant à droite.

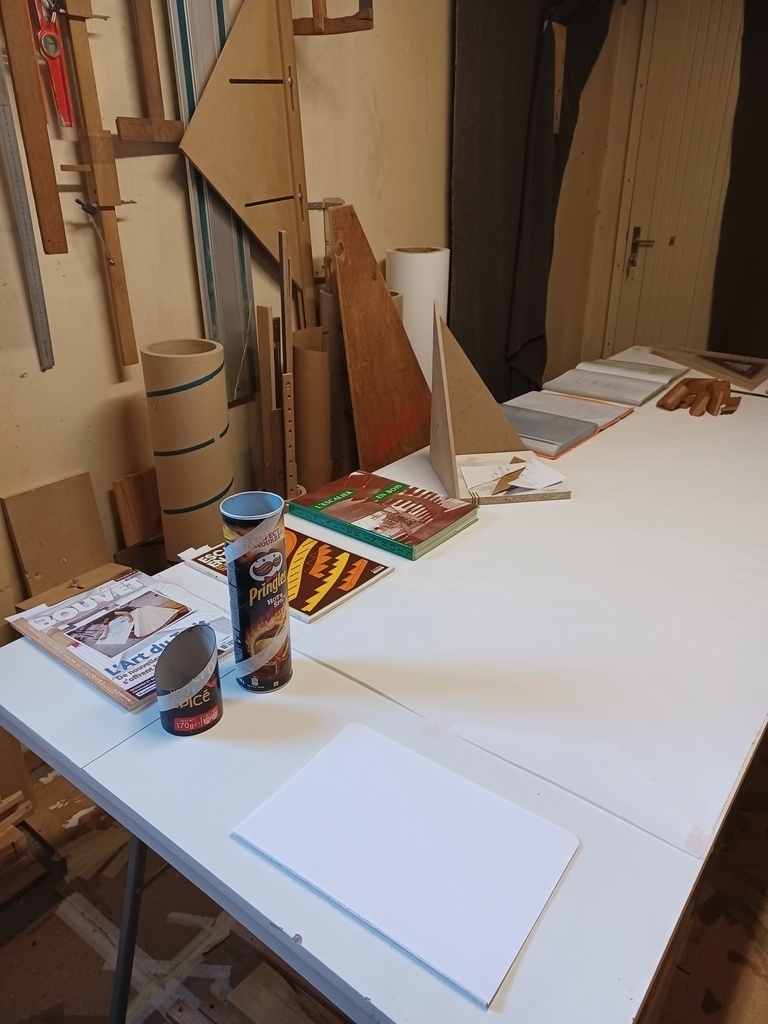

J'expose ici ma façon d'aborder le processus avec lui.
Liste des articles

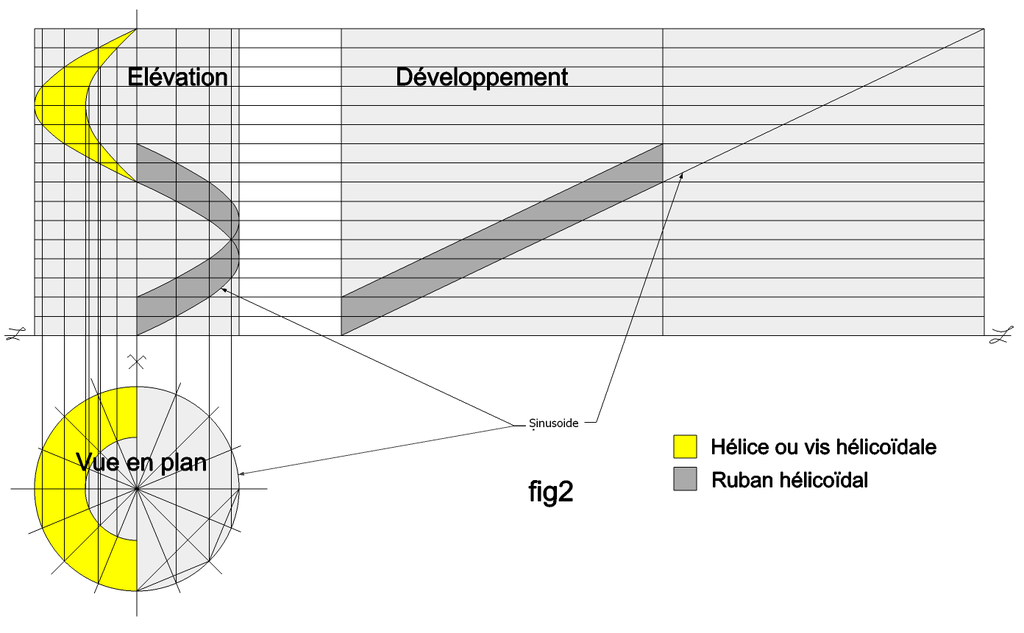

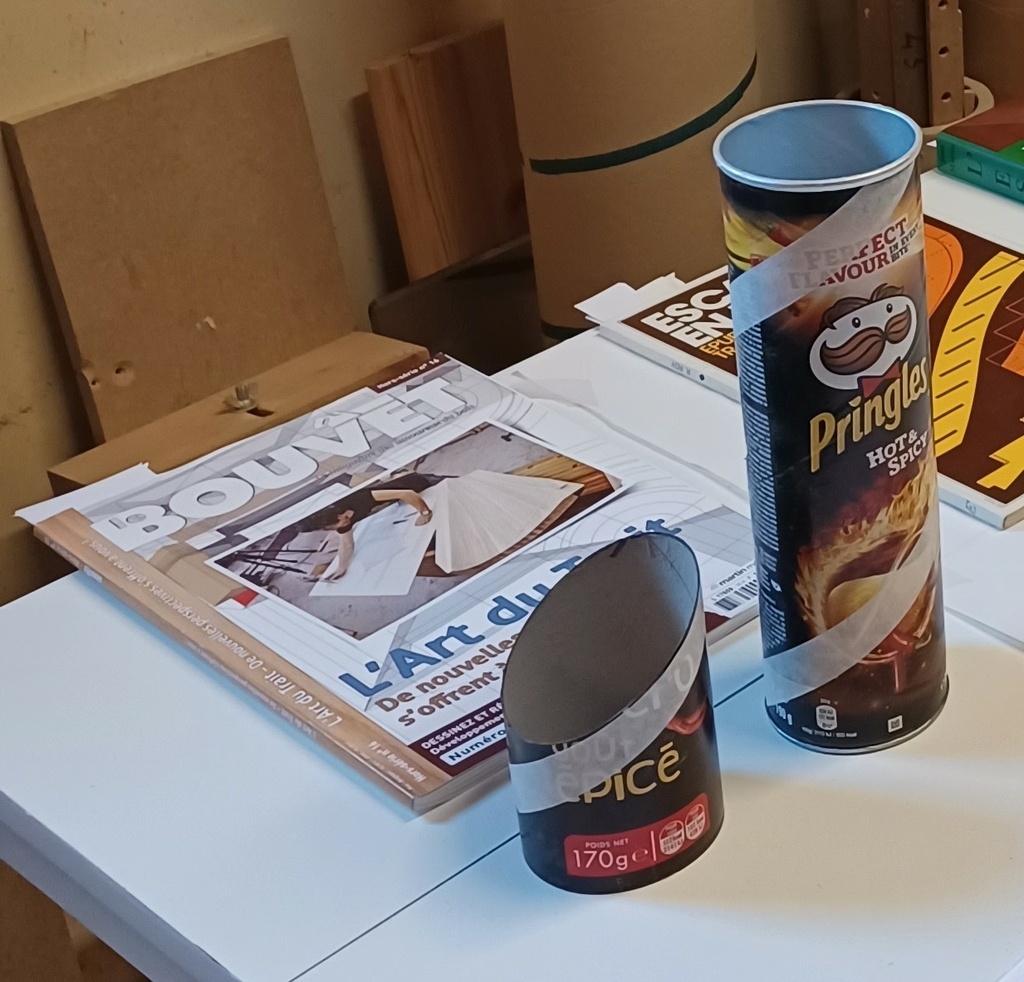

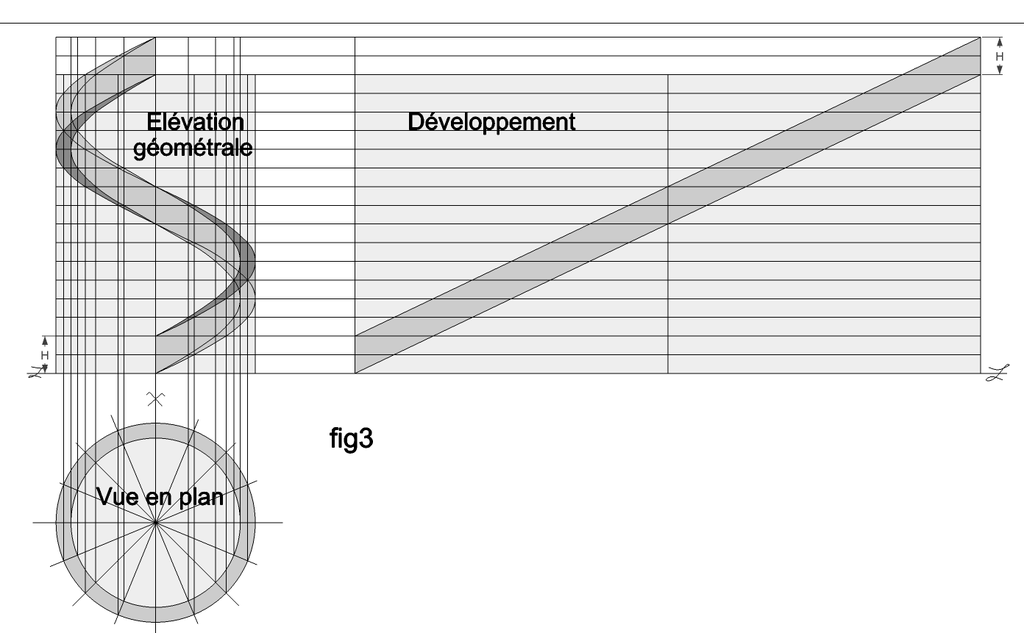

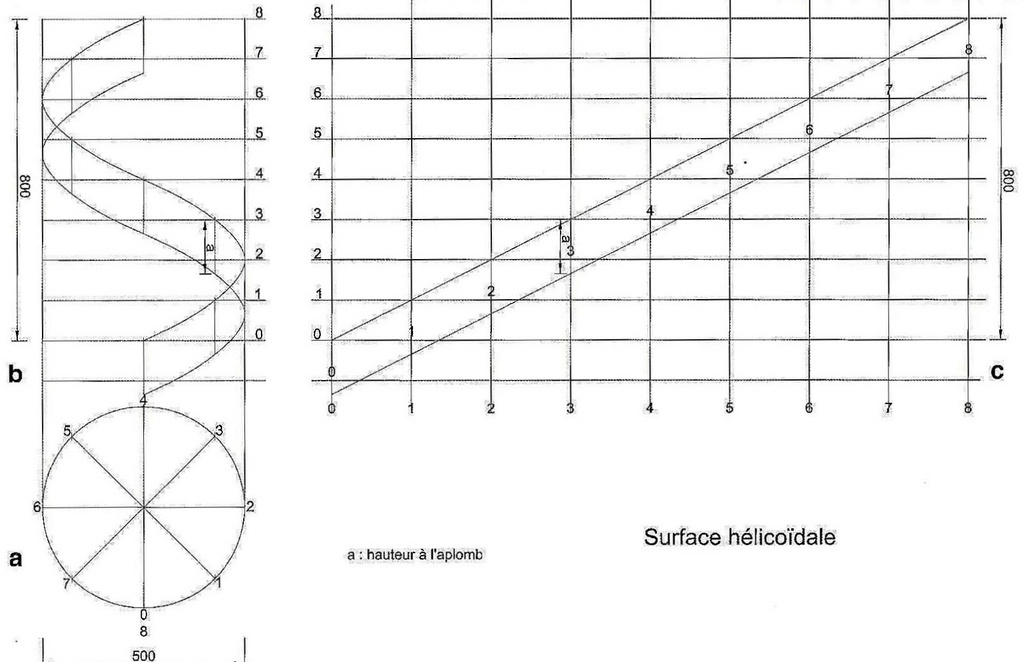

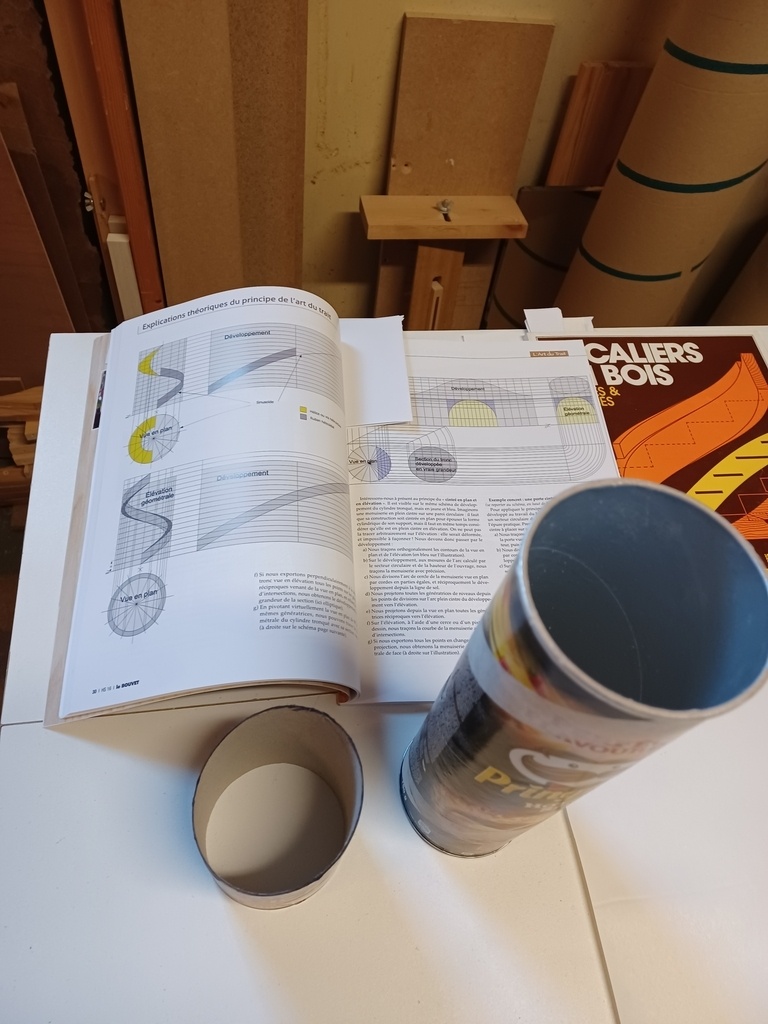

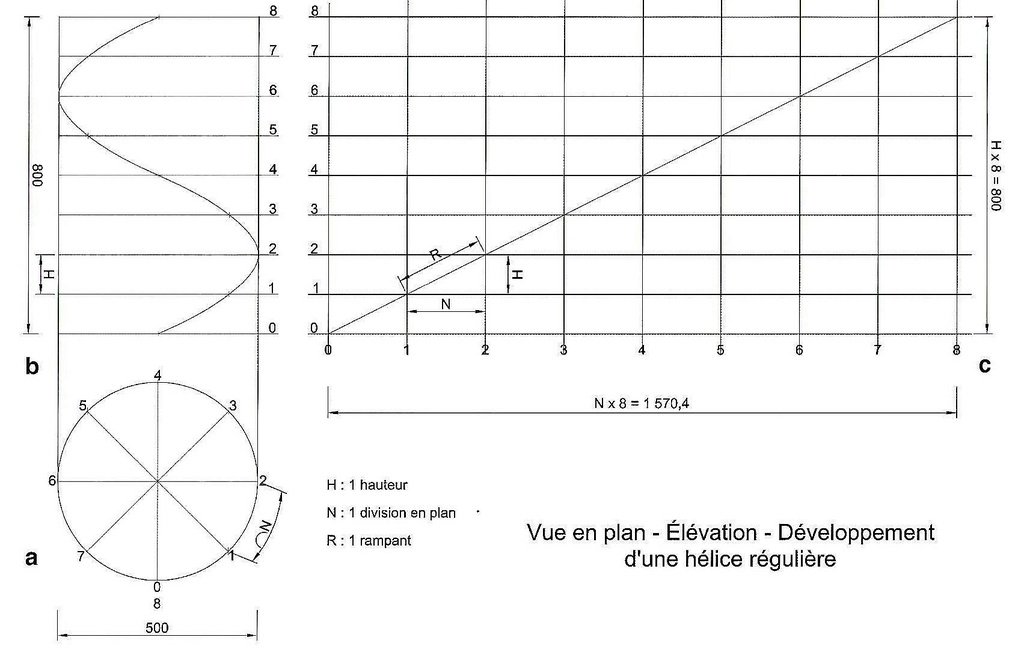

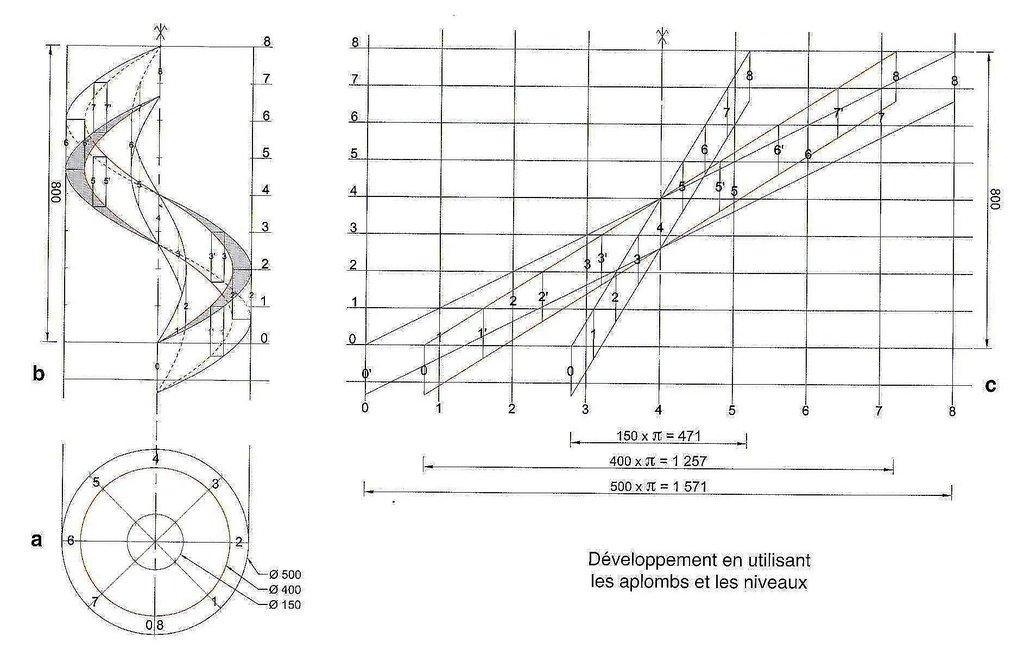

Le cylindre- l'hélice
La majorité des cas se retrouvent dans le cylindre et c'est le premier pas pour aborder la courbe dans l'espace.

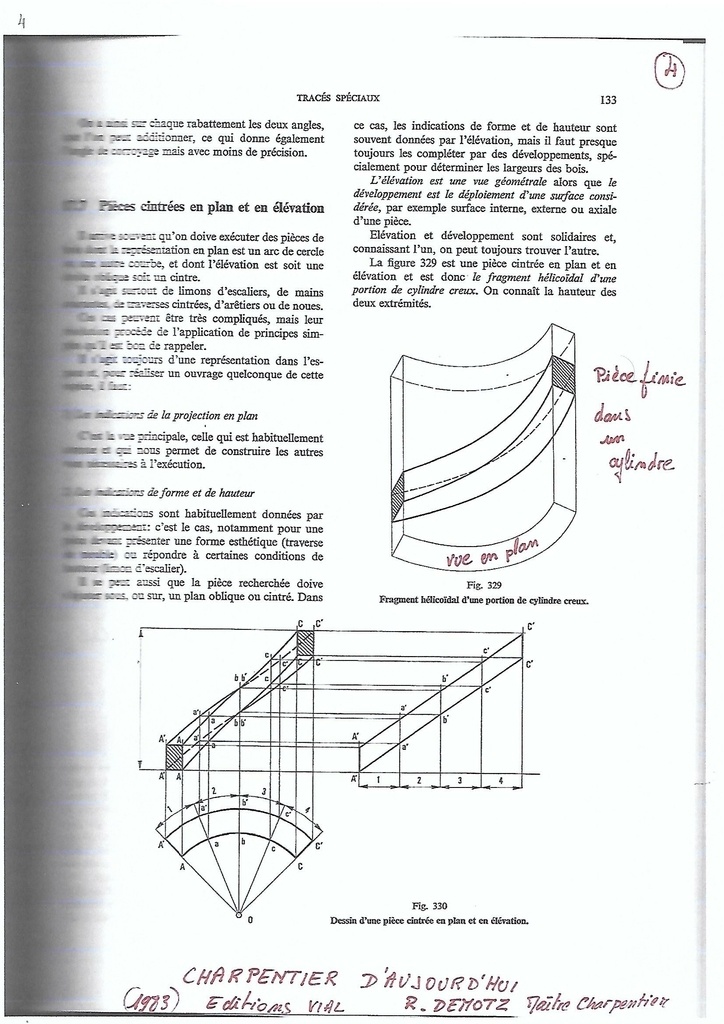

Extraits du livre des compagnons du devoir : Les escaliers courbes en bois massif.

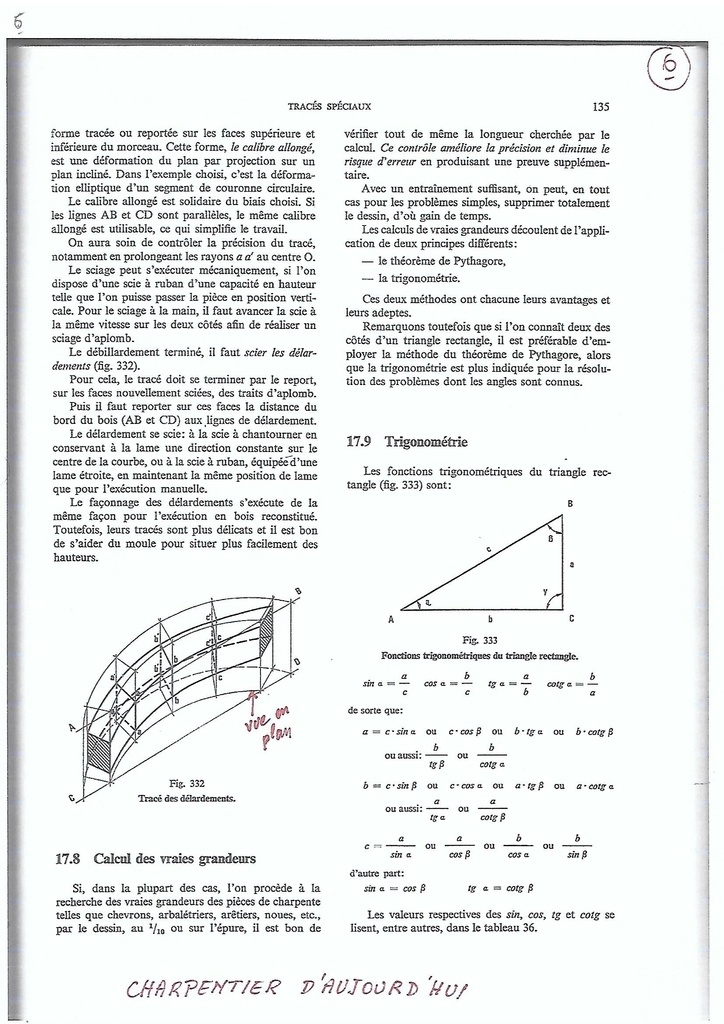

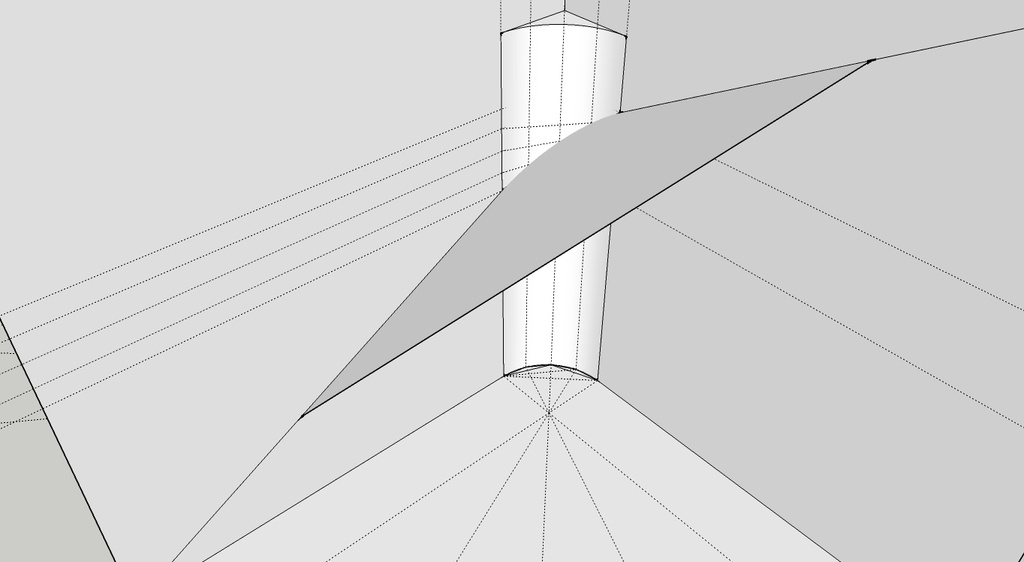

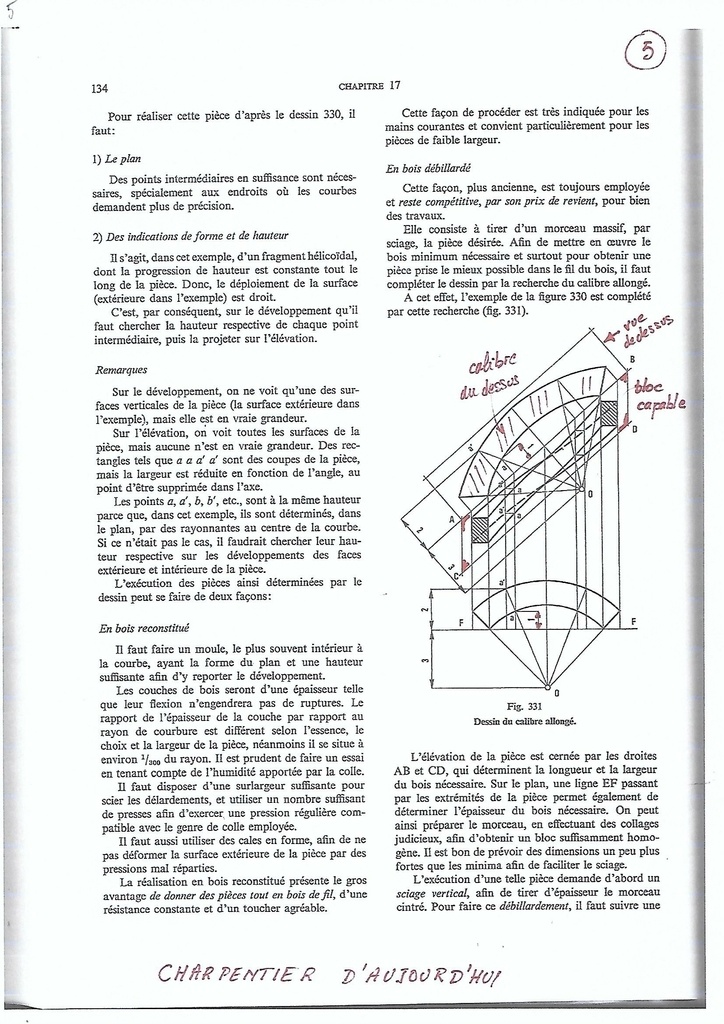

Le calibre rallongé
Terme obscur de prime abord.
Explication d'un de mes profs: "Quand tu coupe un saucisson d'équerre tu as la vue en plan et quand tu le coupe en biais tu as le calibre rallongé."
Le calibre rallongé d'un cercle est une ellipse et non pas un ovale qui lui est toujours composé de cercles raccordés.

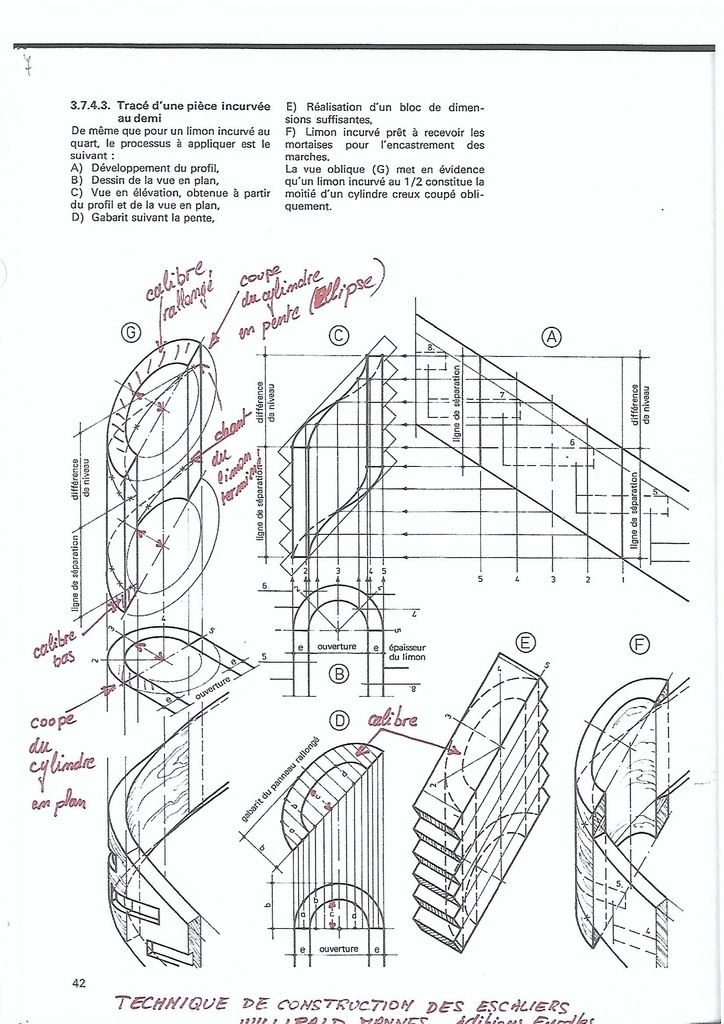

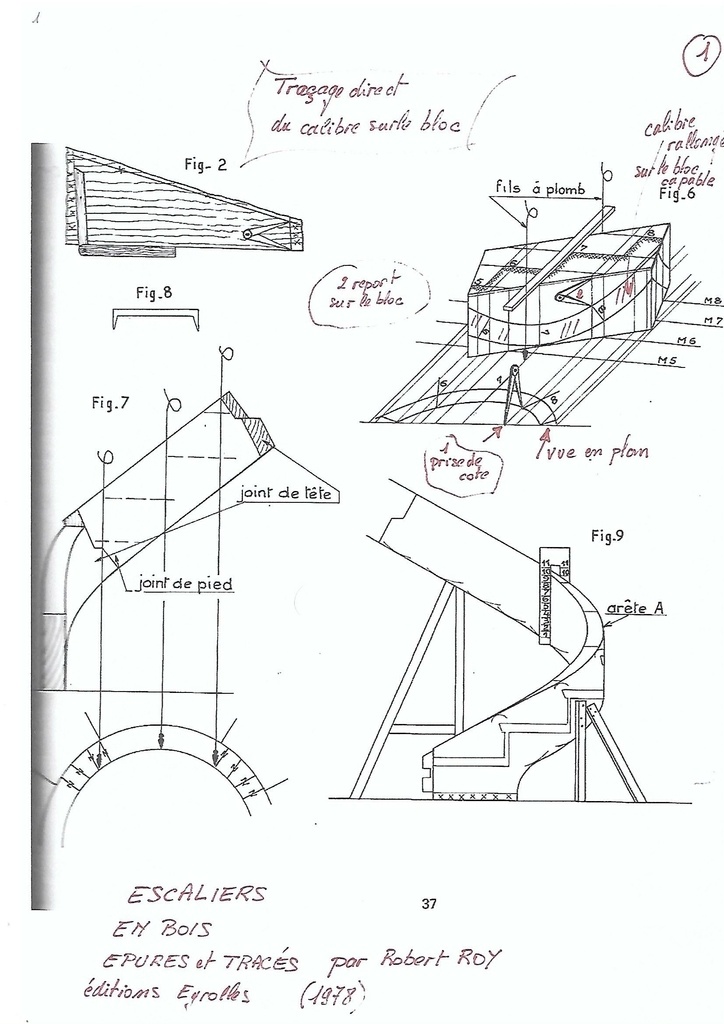

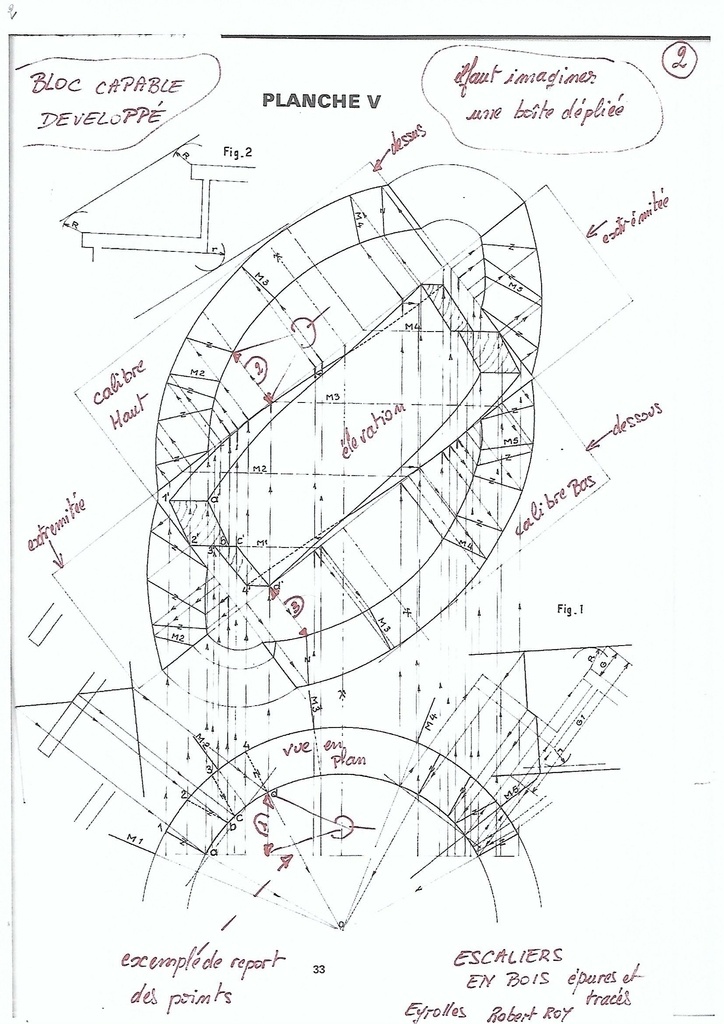

Dans tous les documents suivants une image globale de la pièce dans l'espace et du calibre rallongé peuvent être perçues sans pour autant savoir la tracer et l'exécuter.
Sur chaque document le livre source est référencé.
Un exemple :

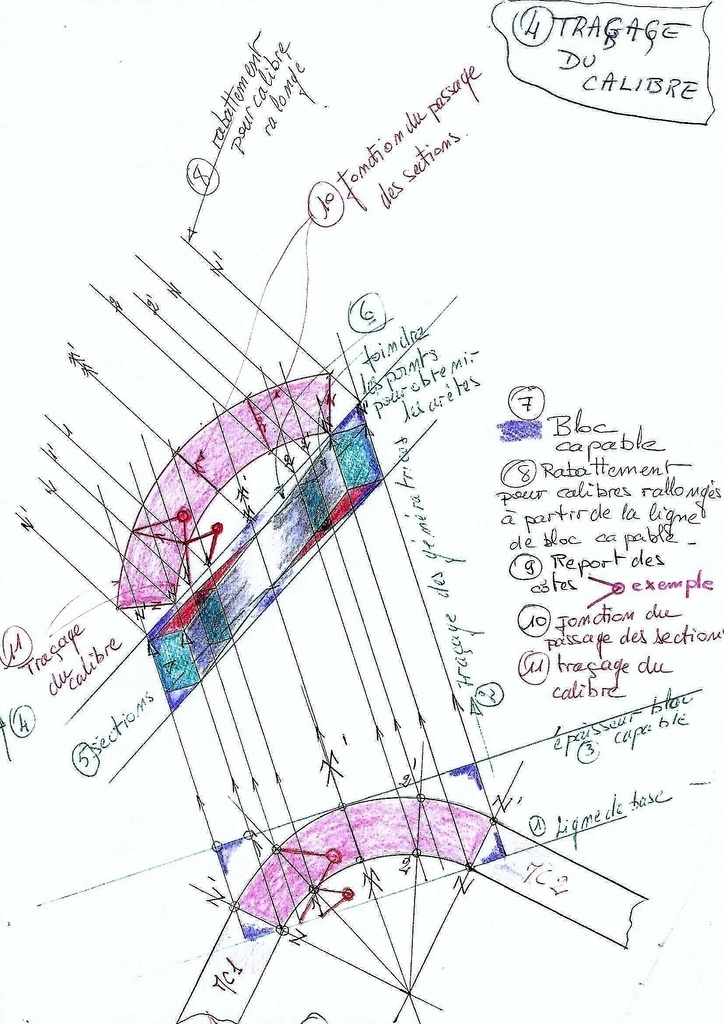

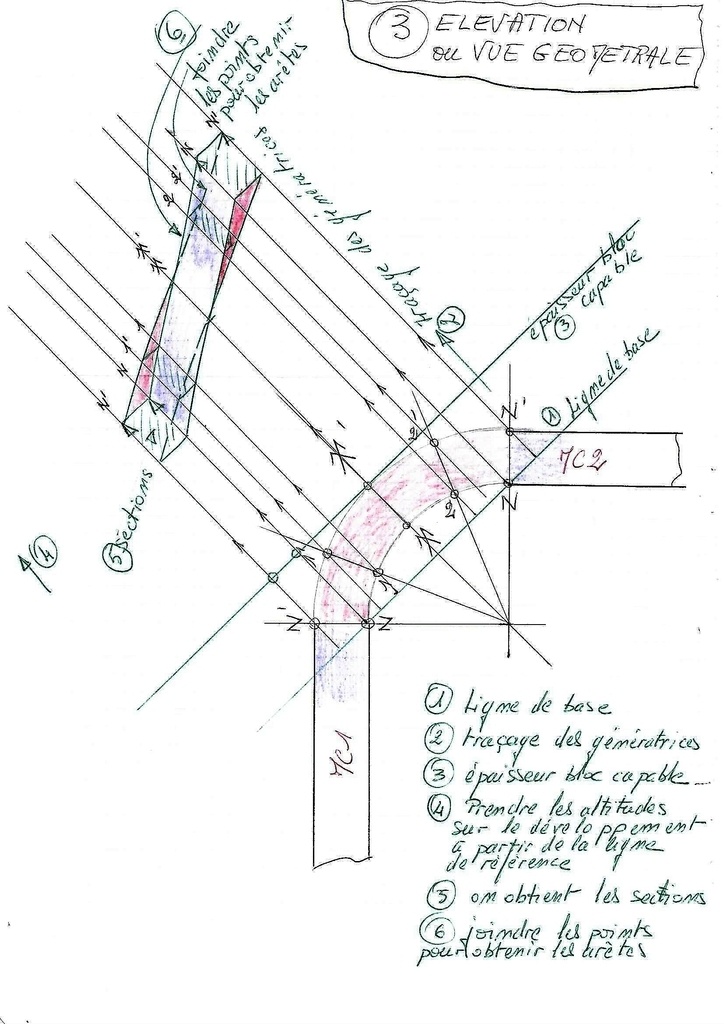

Principe du traçage

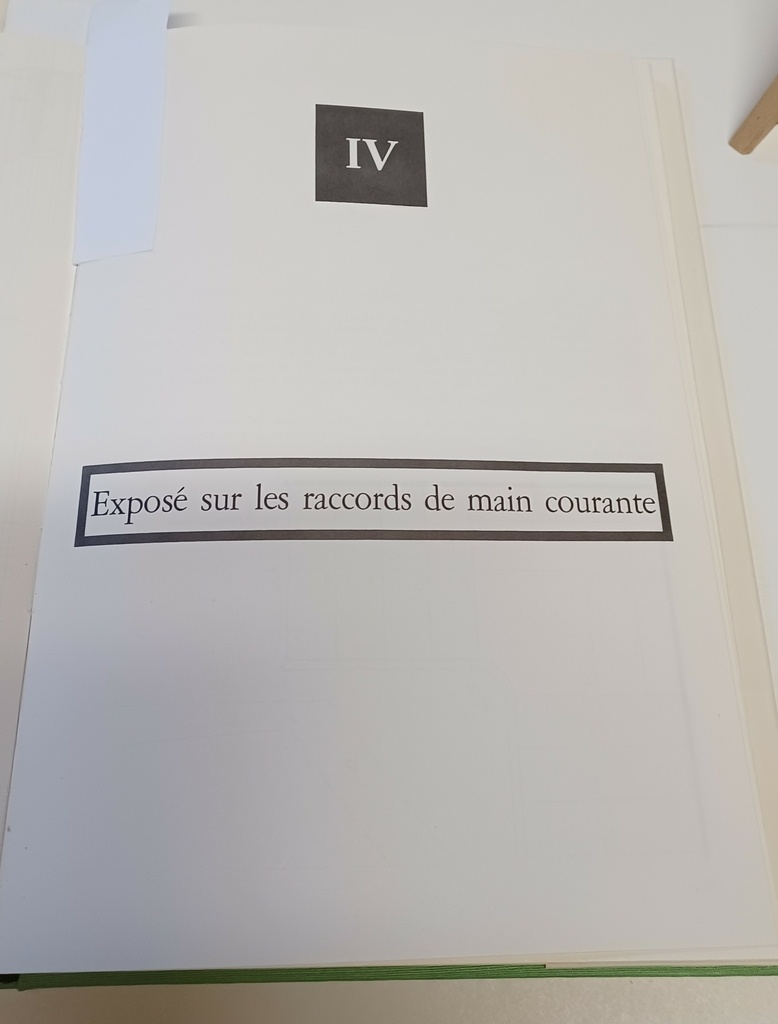

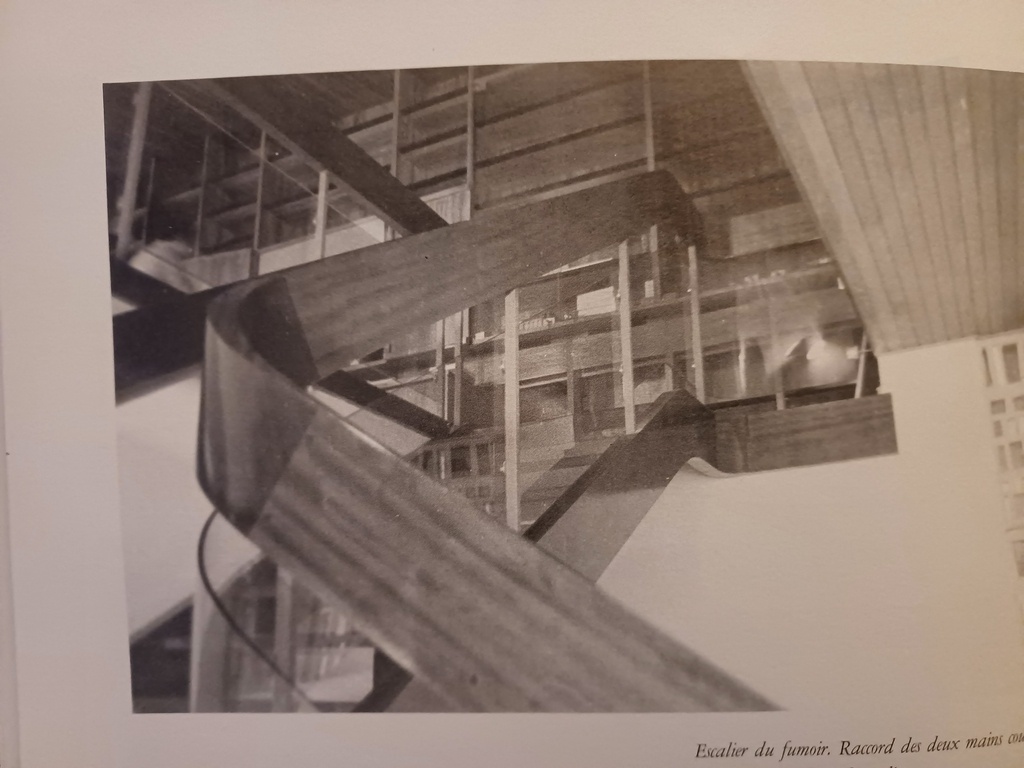

Notions de raccords de main-courante
Les lignes qui se développent dans l'espace peuvent prendre des formes désagréables à l'œil mais une fois la pièce terminée c'est toujours regrettable.
J'ai pris en référence le livre de Jean Martin

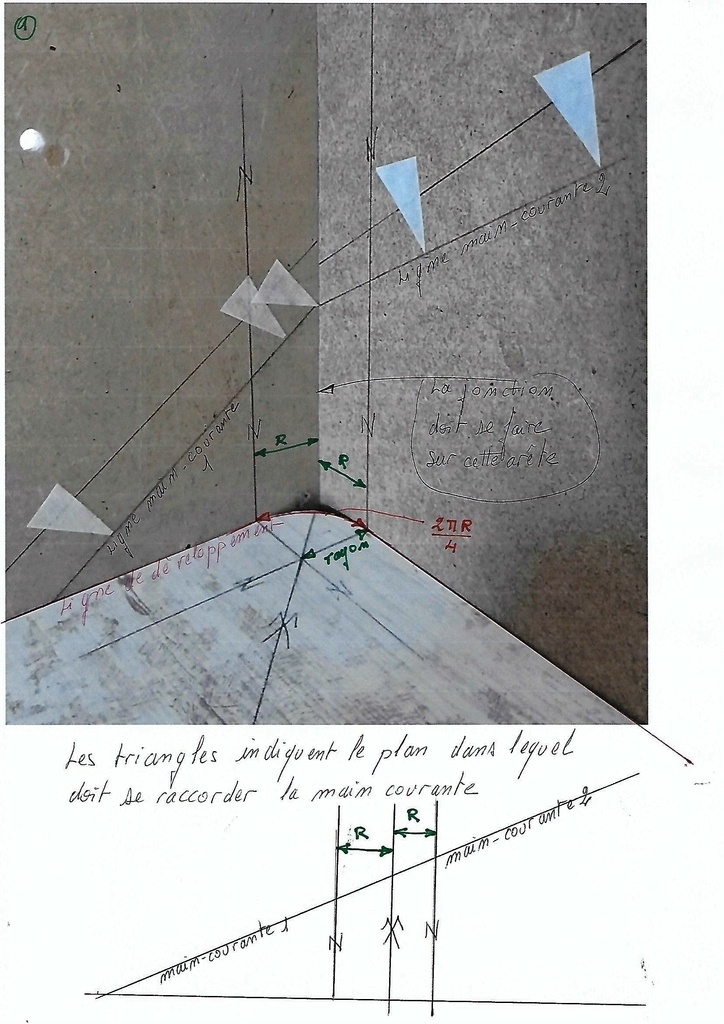

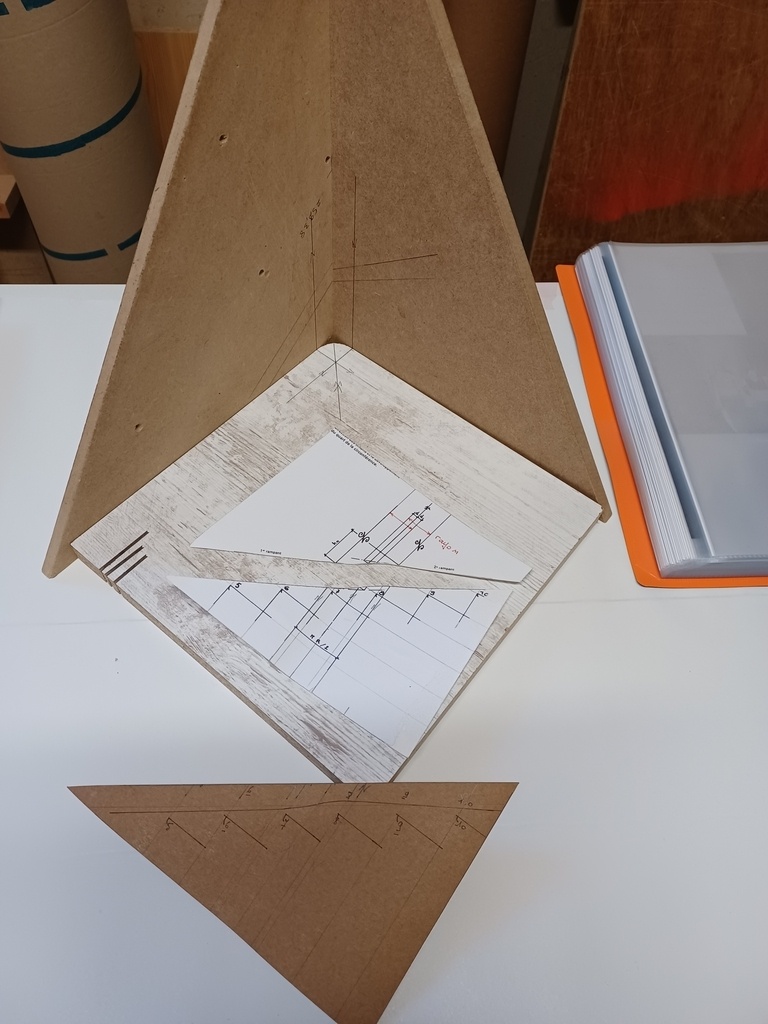

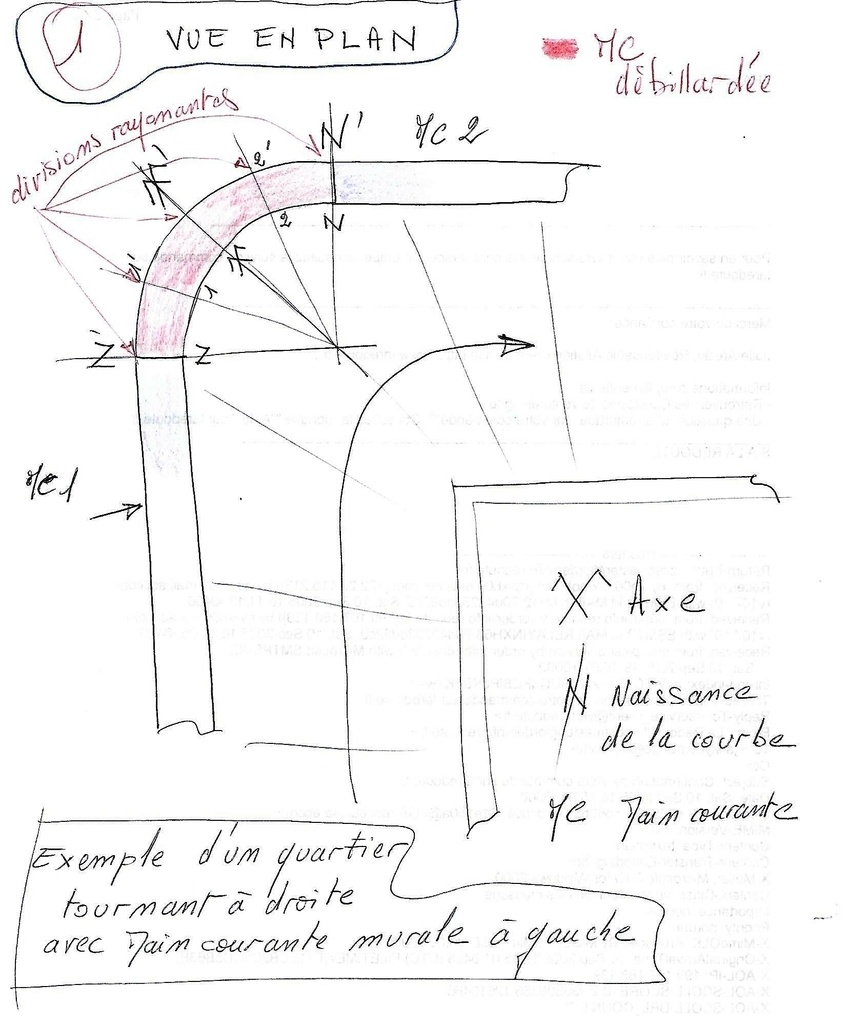

1 Mise en situation

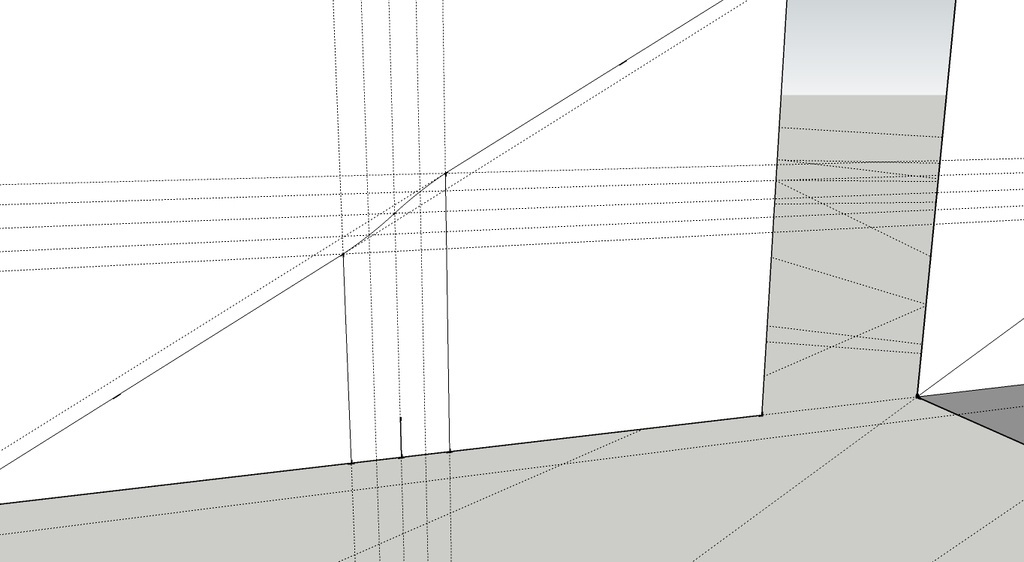

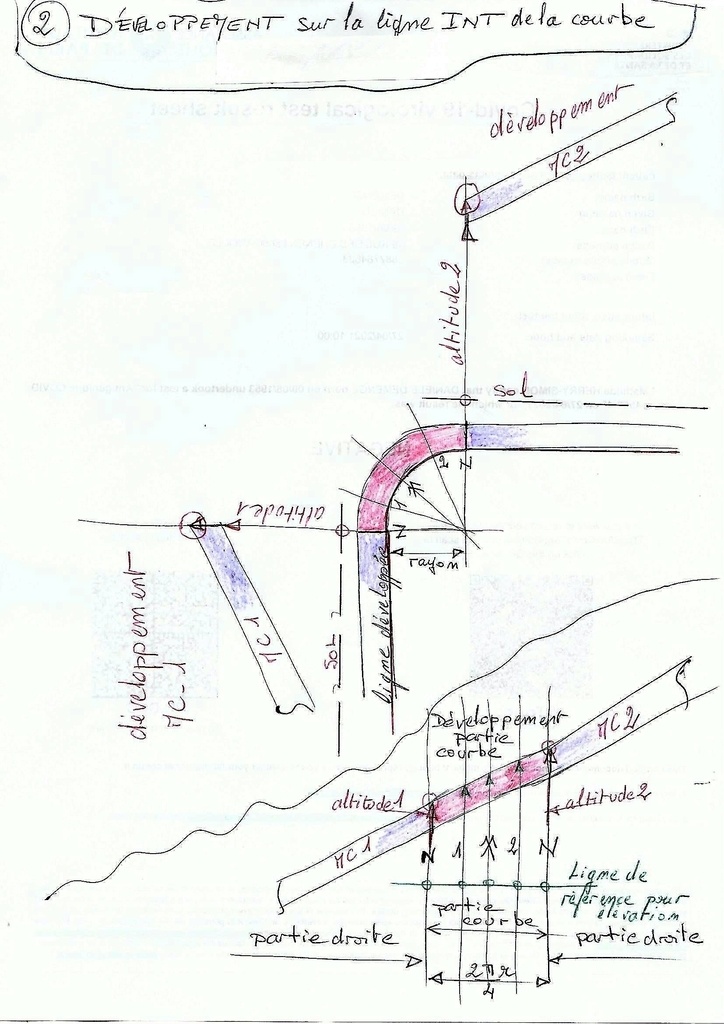

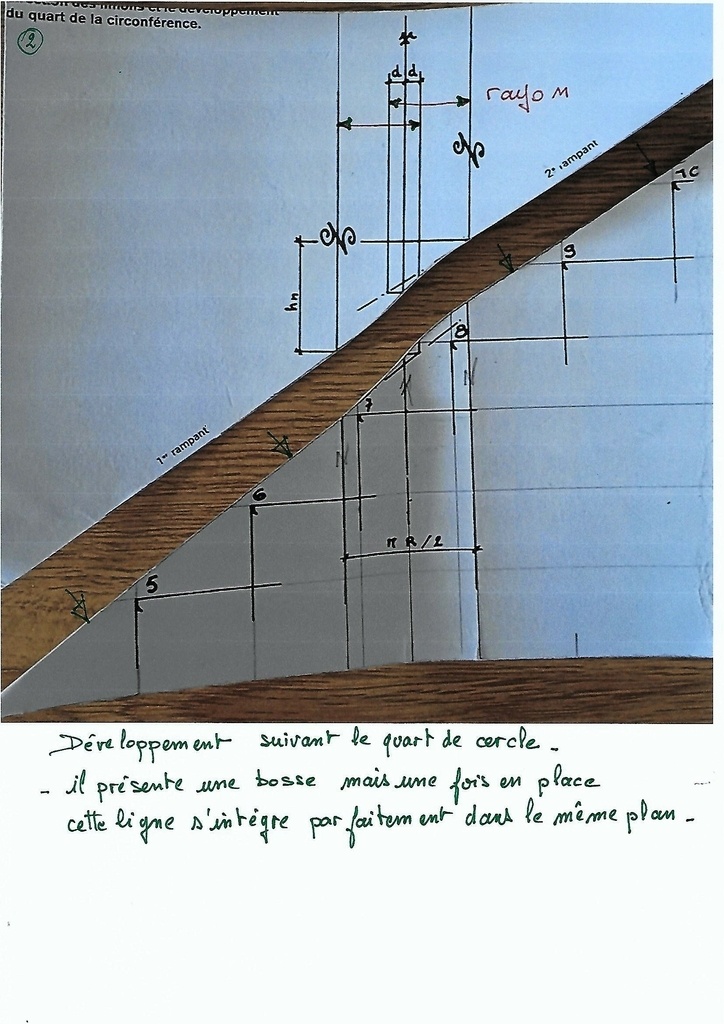

2 Développement suivant le quart de cercle

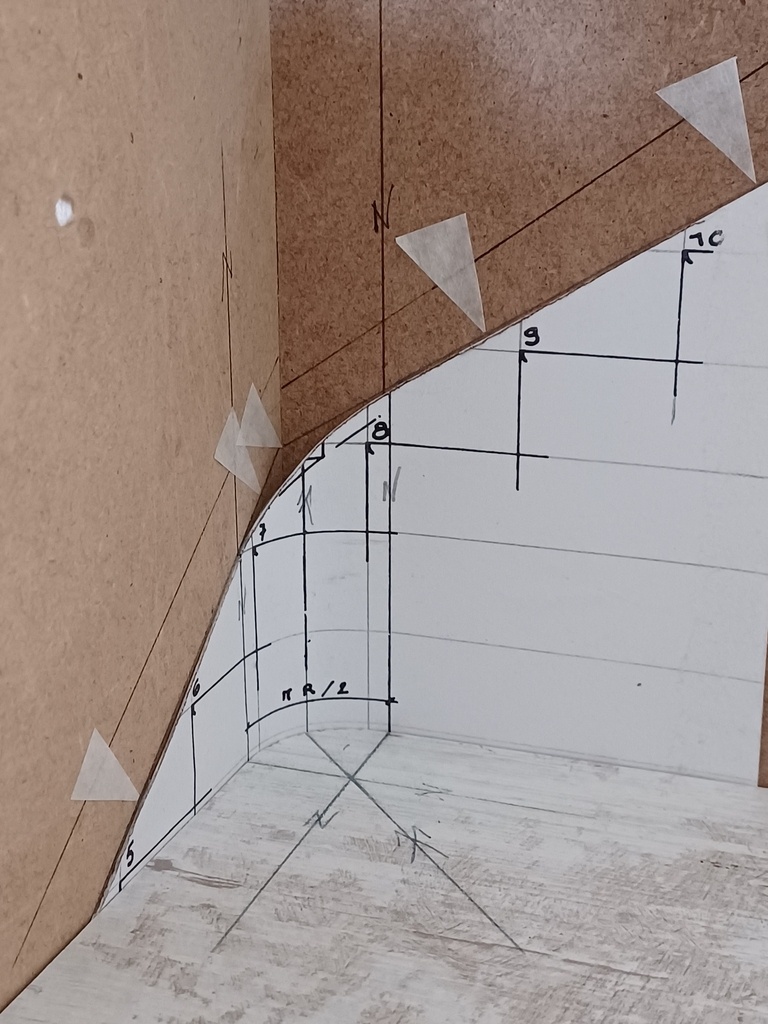

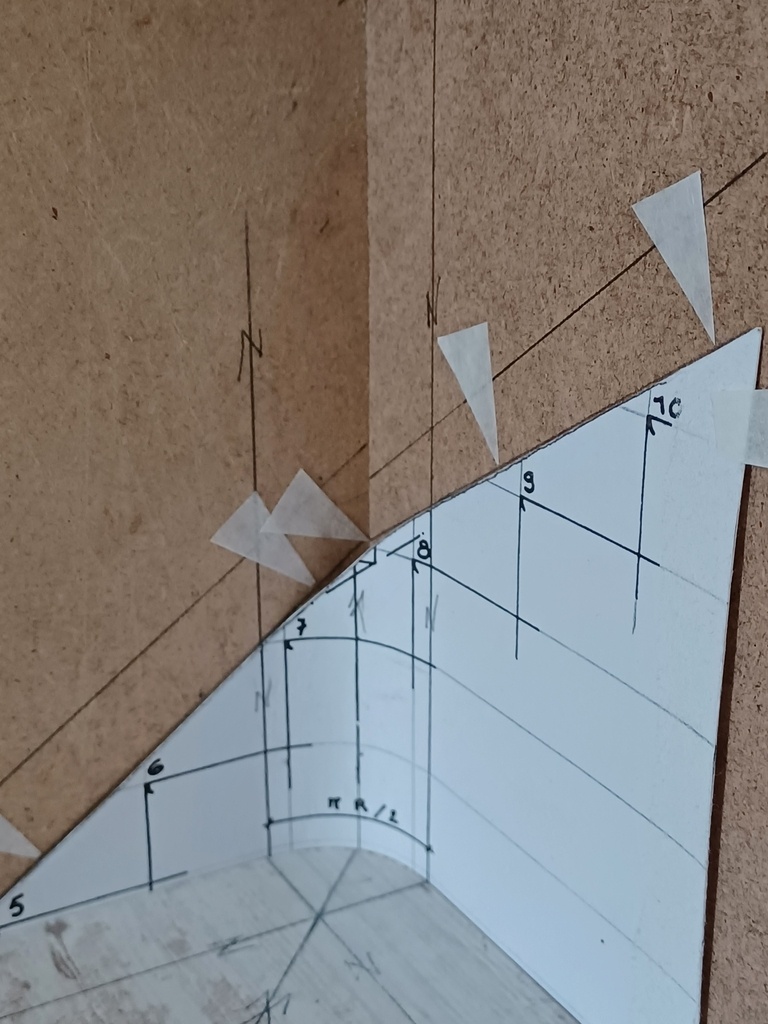

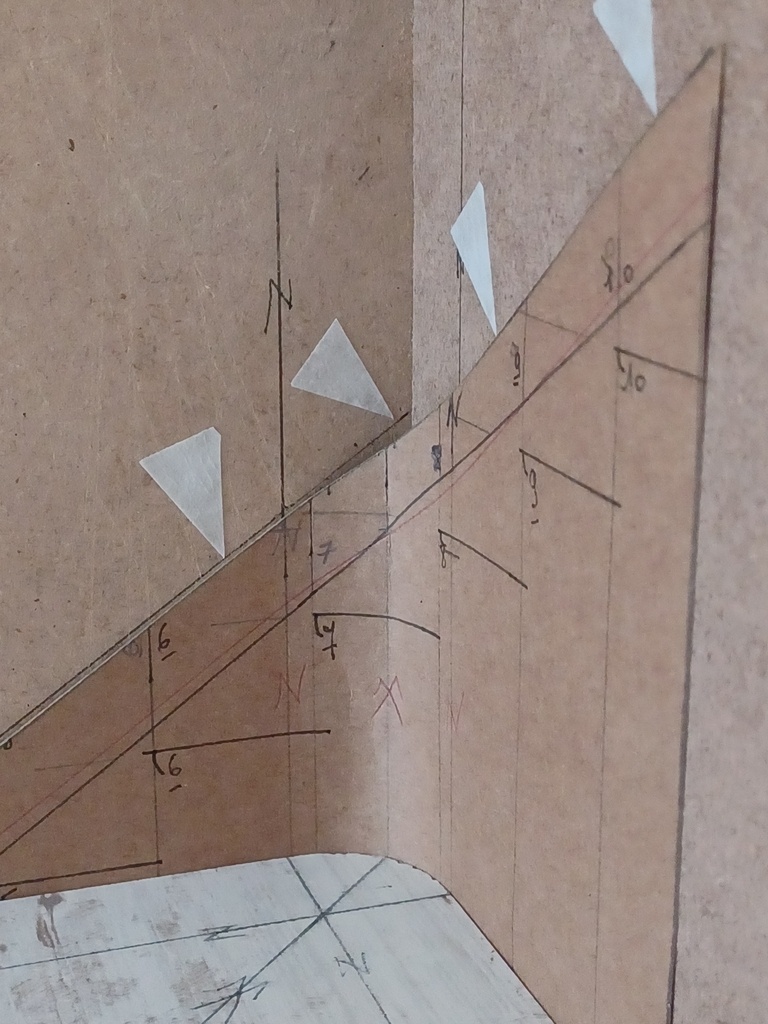

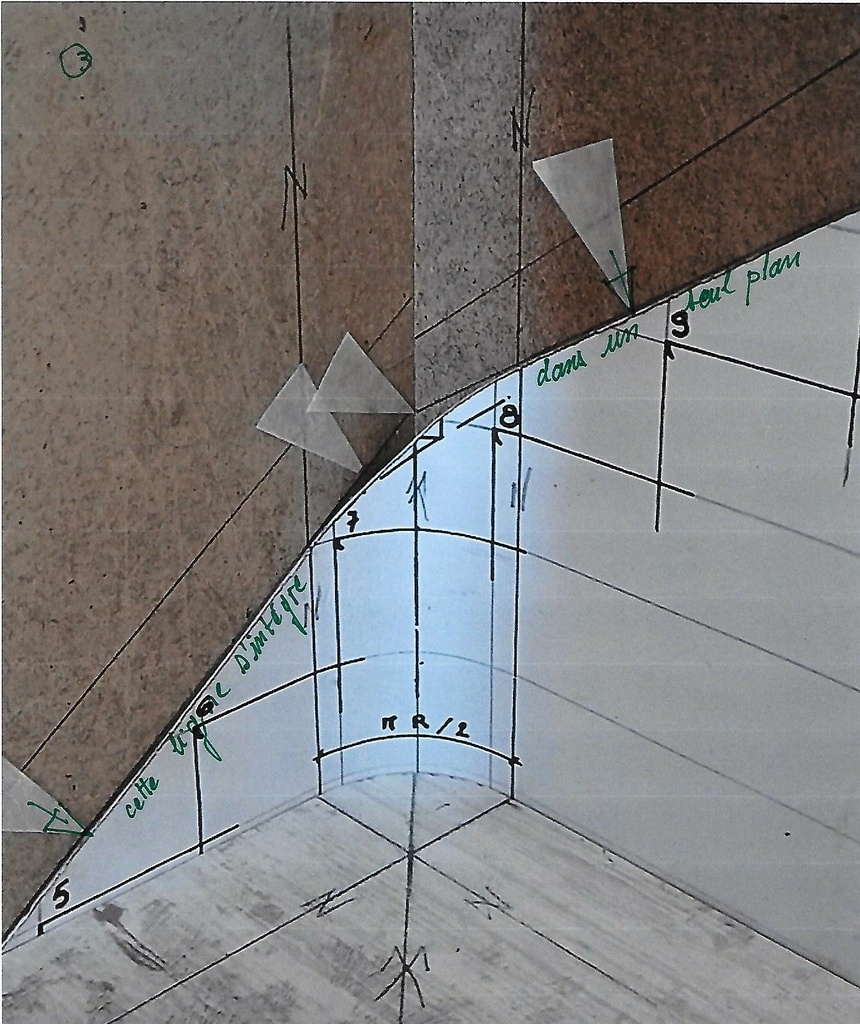

3 Développement en place

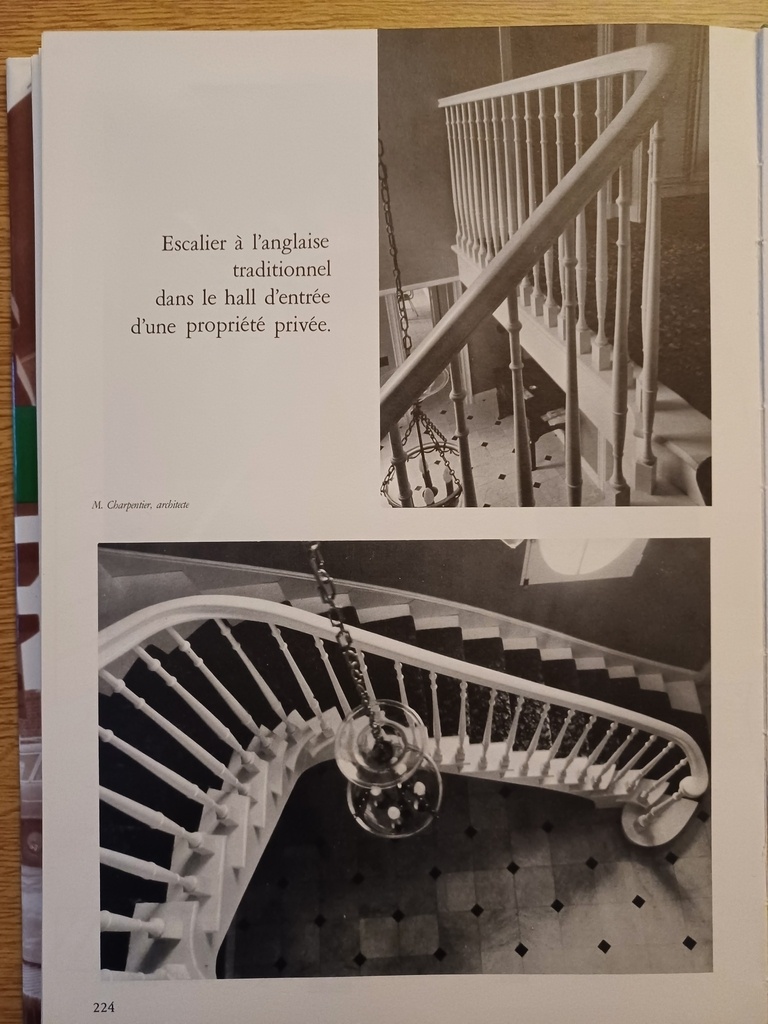

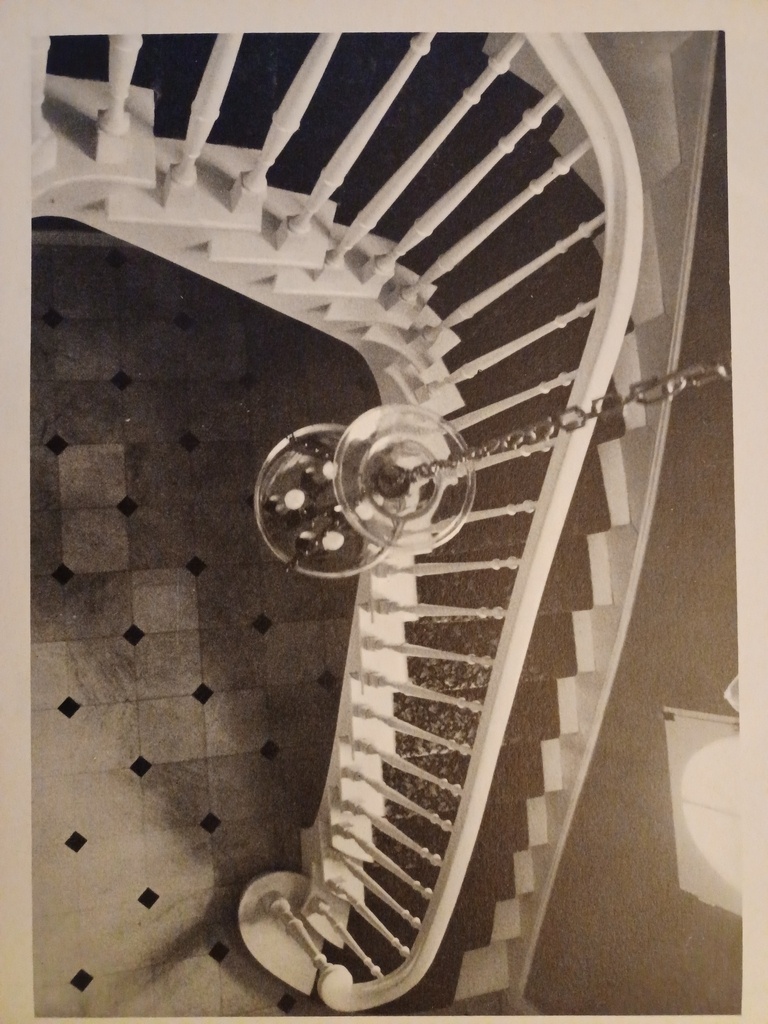

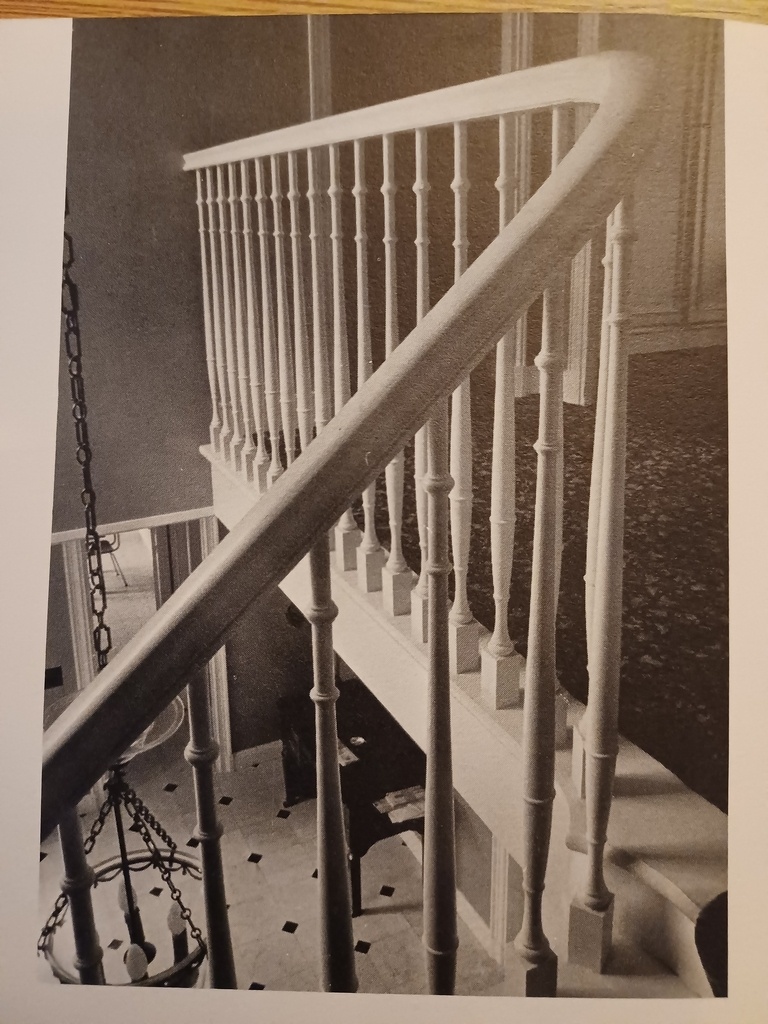

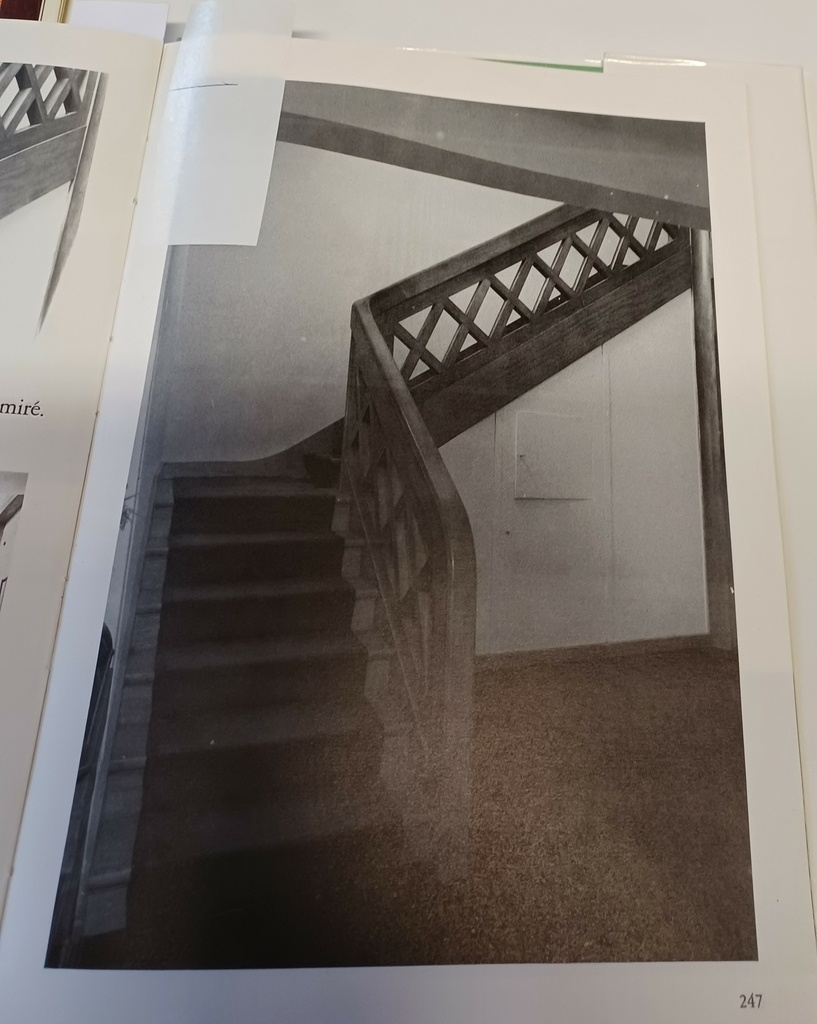

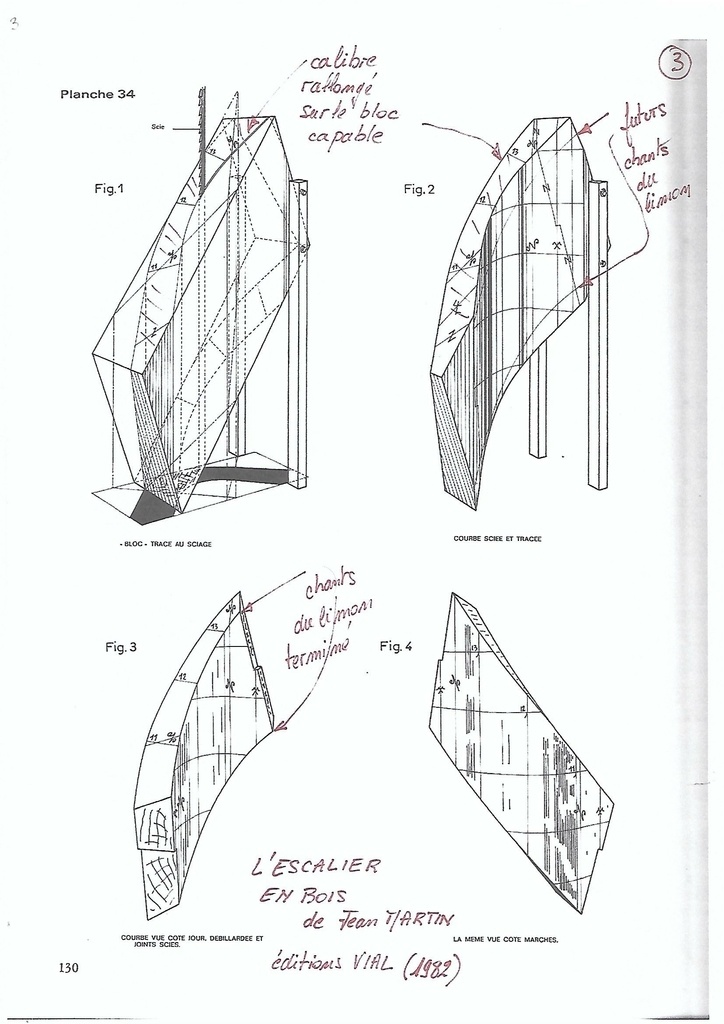

Autres exemples du livre de Jean Martin

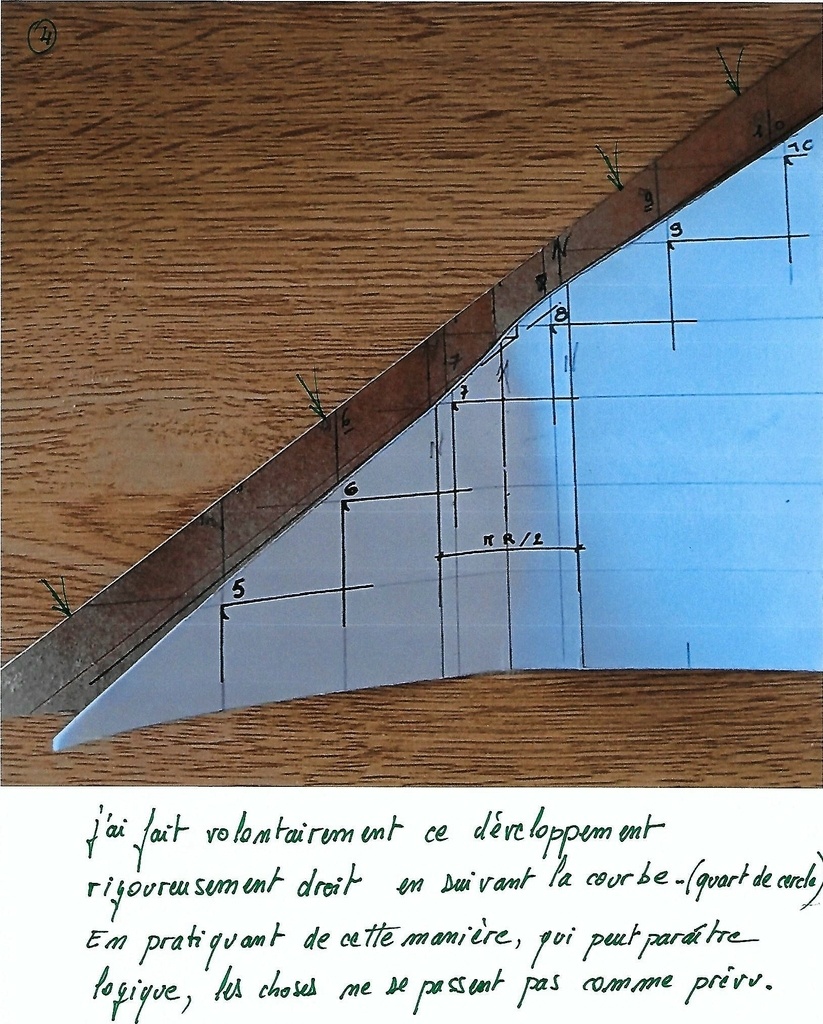

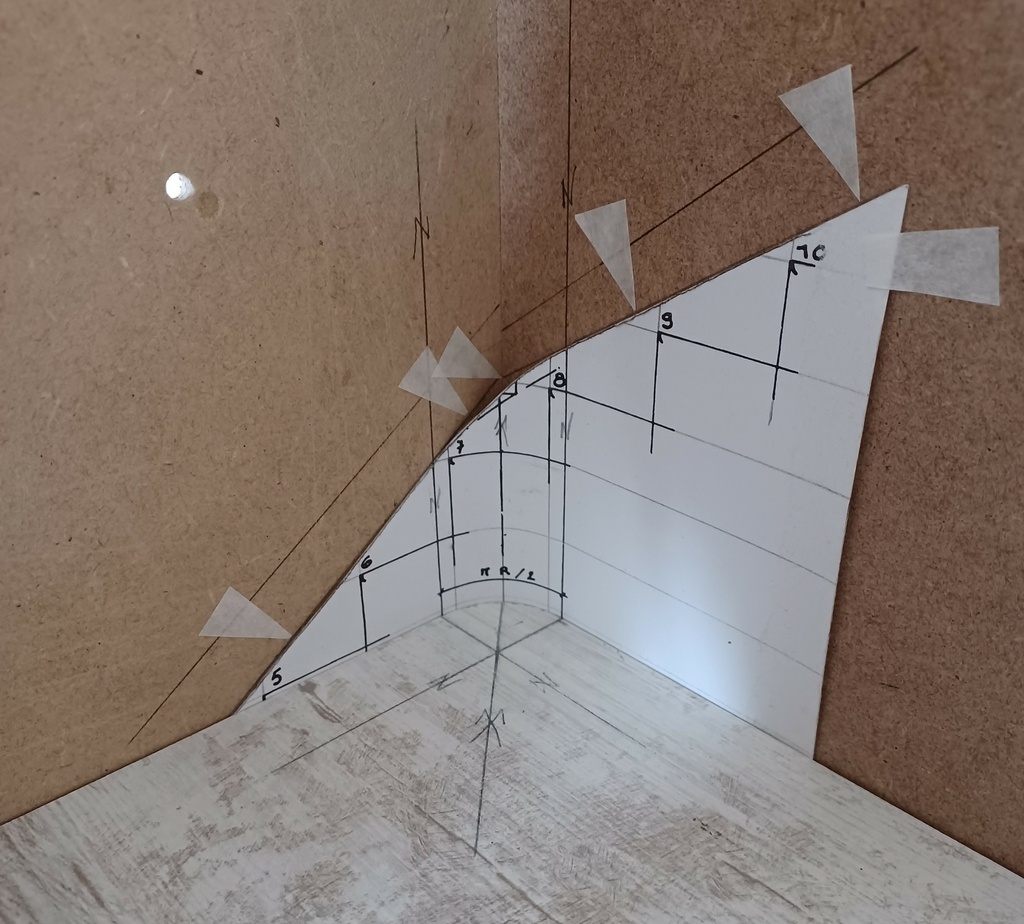

J'ai fait ensuite volontairement un développement rigoureusement droit suivant le quart de cercle.
Ceci peut paraître logique mais le résultat escompté n'est pas au rendez-vous.

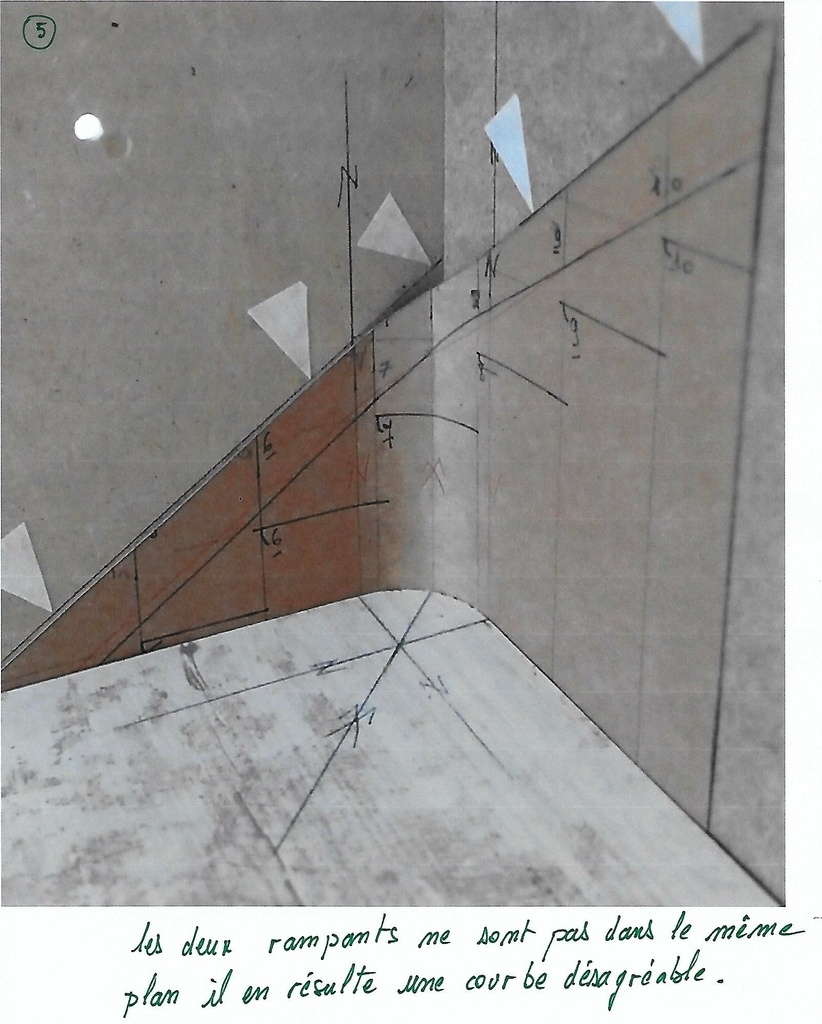

Cette fois les deux rampants n'intègre plus un seul et même plan il en résulte une vue moins agréable à l'œil.
Je ne peux pas terminer cet article sans citer Mr Desthuilliers et son livre
ainsi que Sylvain Le Francomtois, son traité
notamment cet article
et le hors-série du Bouvet par le même
auteur cité en début de pas à pas.
Ce pas à pas présente un projet en cours de réalisation.
Licence
Discussions
Résumé, propre, complet, précis ! Du Jacky transmetteur !
je met le gros plan pour les intéressés !
Merci Sylvain
je viens d'ajouter tes dessins, merci
Bonsoir kaj, si j'ai bien compris sur ton développement tu mets à plat le quart d'ellipse?
C'est exactement ça pour cette arête mais ça ne pourra pas s'appliquer pour les trois autres

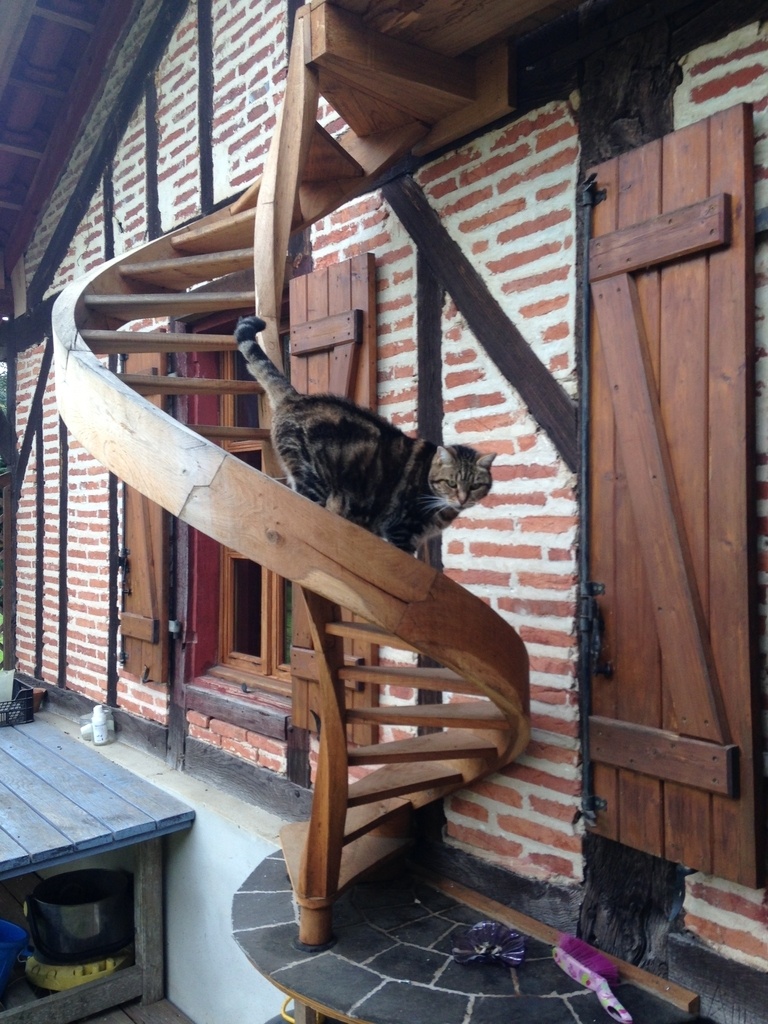

Merci, j'essaie de suivre au cas ou tu rajoute l'épaisseur et la retombée de la main courante. Grâce à vos pas pas pas ( Sylvain et toi ), j'ai pu comprendre les bases du débillardé et m'y essayer sur une échelle à chat... Jamais publiée car trop honte de mon travail...
brubru40
trop honte ??!!!? c'est génial comme ouvrage.
Et ce serait instructif de nous dire les défauts que tu y voies.
Honte de quoi? Du bois, des coupes, de l'ajustage ? Les chats qu'en disent ils?
brubru40 honte de quoi ! tu postes comme une étude et tu fais un retour pas à pas sur tes galères etc , et voilà tout le monde en profite !
Je peut t'assurer que mes premières pièces étaient loin de ce que tu as fait là !
brubru40 je viens d'ajouter tes dessins, merci.
Ça y ai t as parlé de saucisson... J ai faim maintenant
. T es pas cool pour mon equilibre alimentaire
.
.
Explications au top comme d hab
Au moins avec le saucisson ça parle à tout le monde, merci Steph
Une Nième fois, (mais je ne m'en lasse pas)
Merci Jacky.
kaj
Merci Jacky.
racmterrof Marc, là ça fait n + 1 je suis content que ça plaise et surtout que ça serve. Merci à toi
Super kaj
Ardennais merci
