Bonjour,
Me revoilà avec toujours ma croix de Saint André.

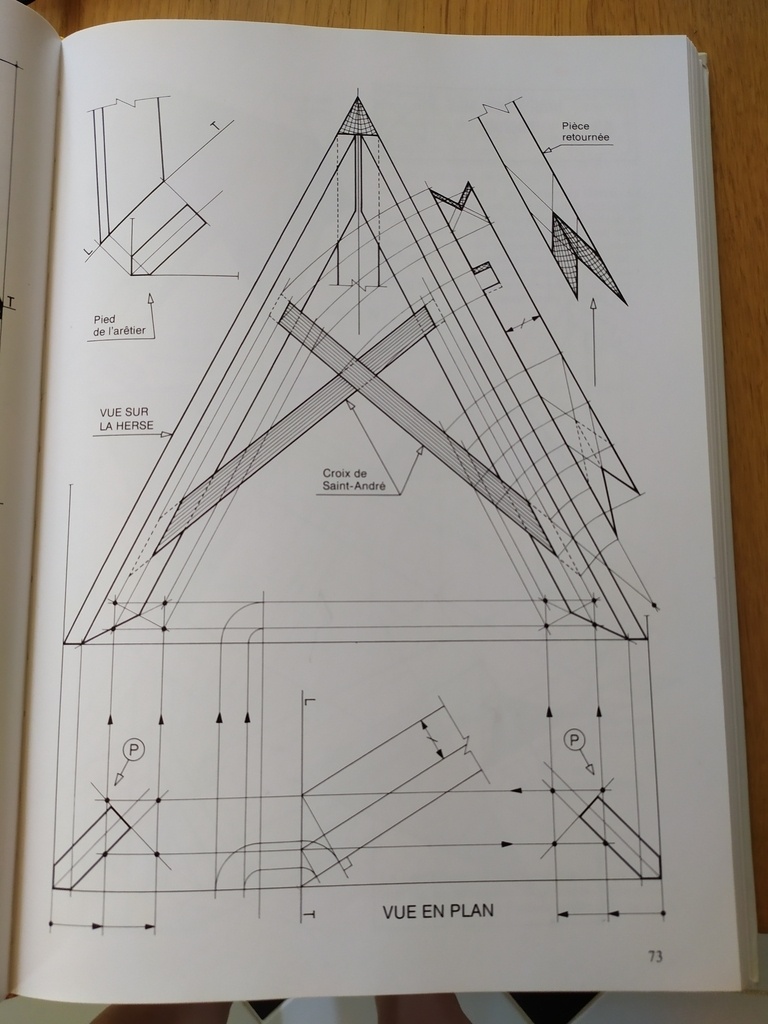

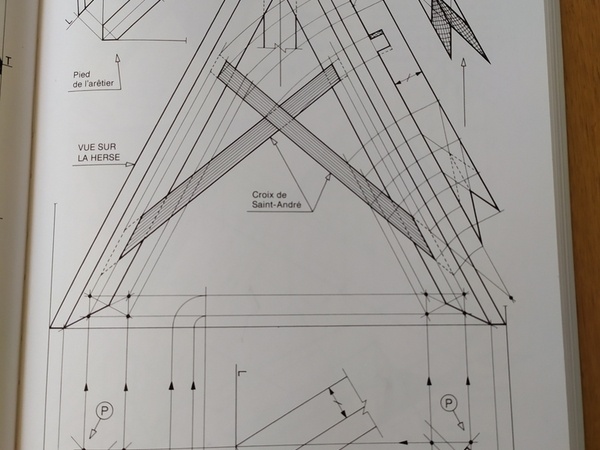

Ayant digéré et compris ( je pense) mon dernier sujet ( je remercie au passage Sylvain, Bonbonveron et Brubru 40), je cale maintenant sur la compréhension du dessin que je joins à ce post.
Que représente selon vous le trait immédiatement au dessus de la LT ?
Selon moi, il s'agit du chevron d'emprunt puisque les chambrées viennent se placer entre les pas d'arêtier.
Ce qui me tracasse, c'est le dédoublement. Je comprends qu'une partie correspond à la retombée de la croix, mais l'autre plus étroite ?
-Ou s'agit-il d'une volonté du concepteur de ne faire appuyer la croix qu'à partir d'une certaine hauteur sur la retombée de l'arêtier ? ce que je crois voir sur la herse au dessus.
-Je me donne moi même la migraine, j'espère ne pas vous l'infliger, mais vos lumières sont les bienvenues.
Amitiés à tous et belle journée.
Jean
1 réponse
au dessus de LT c'est le délardement vu frontalement ! je comprend pas "Ce qui me tracasse, c'est le dédoublement." ? je vois pas ou c'est compliqué , sur ta herse tout est tracé !
Merci sylvainlefrancomtois !
Bonjour Sylvain,
Autant je saisis le délardement dont tu parles dans la partie supérieure gauche du dessin, puisqu'il s'agit d'une élévation de l'arêtier.
Je persiste à croire qu'en bas du dessin , ce qui est au dessus de la LT c'est le chevron d'emprunt. C'est la largeur de ce chevron d'emprunt qui m'interpelle, notamment les chambrées. On y voit la retombée de la croix et une autre épaisseur plus étroite. Cette dernière correspond-elle à une chambrée particulière ?
Encore une fois, merci de prendre le temps d'analyser et de répondre.
Belle journée
Jean
Appel aux charpentiers, quelles réflexions vous inspire le dessin ? est ce le chevron d'emprunt avec deux retombées ? si oui quelle est la plus étroite ?
Belle journée à tous
Jean
tu n'as pas lu ma réponse ? oui c'est l'emprunt théorique lattis , avec l’épaisseur de la croix (plus grosse retombée) !
D'ailleurs elle est cotée sur deux vues mais ne semble pas avoir la même mesure ? !
Ps c'est quoi le titre de ton livre ?
C'est effectivement les différences de mesures qui m'interpelle. Pour moi, le choix du concepteur a été de placer la croix à une certaine hauteur dans la retombée...mais je n'en suis pas sur, d'où mon appel aux charpentiers.
C'est le livre d'Emery : " la charpente en bois " editions Vial
Bonsoir
Sur le chevron d'emprunt tu a deux chambrées: chevrons et pannes.
La croix est située dans la chambrée de pannes, elle pourrait donc recevoir un chevronnage, seulement aucun empanon n'est représenté, pour ne pas surchargé le dessin je suppose.
Sylvain tu as l'oeil pour la retombée,
sur l'écran je mesure 10 mm sur la chambrée contre 8 fort sur sa vue de côté rembarrée.
En fait, coté rembarré, côte prise à l'extérieur des traits noirs épais : 13 mm
La chambrée de panne ou de croix , côte prise sur les traits fins : 13mm.
Si l'on parle tous des traits reliés entre eux par une flèche avec deux pointes barrée, symbolisant l'égalité, je pense qu'il s'agit d'un décalage du à ma prise de vue.
Jean46 ok donc pas de lézards , y a qu'à !!
Tu dessines seulement les épures ou tu tailles aussi les exercices ? dans ce cas n’hésite pas à faire des pas à pas !
Je pense que Brubru40 a raison, le concepteur a du prévoir un chevronnage sur la croix.

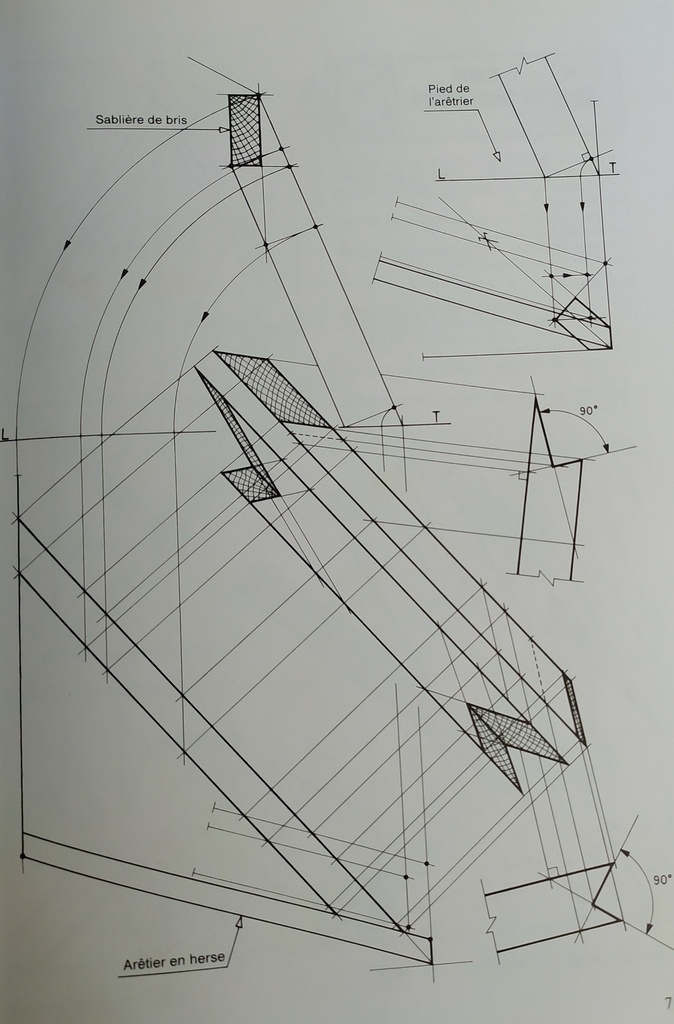

Sur une page précédente qui traite du lien Mansard, il n'y a qu'une seule chambrée.
Je joins une photo. (en haut à droite)
sylvainlefrancomtois pour l'instant, je tentais de comprendre les traits, mais j'envisage de tailler très rapidement.
