Jean46

Comment dessiner une croix de saint André faisant lattis sur long pan ?

Bonjour,
Je tente depuis quelques jours de tracer sur une herse de tréteau la croix de saint André qui fera lattis sur le long pan.
J'ai fait la vue en plan, dessiné les devers de pas, mais ne me souviens plus comment on reporte de la vue en plan sur la herse ni même comment on fait les engueulements. J'ai retrouvé une discussion sur le net qui traitait le sujet, mais celle çi s'arrête avant la fin.
Si l'un d'entre vous est patient... voire très patient, je suis toute ouie.
Merci d'avance.

sylvainlefrancomtois
( Modifié )

Si tu mets une photo de ton épure ? ce serais plus facile svp

Jean46

Bjr et merci de l'intérêt porté à la question. J'envoie des que possible une photo.

Connectez-vous pour ajouter un commentaire.
?

2 réponses

1
sylvainlefrancomtois
( Modifié )

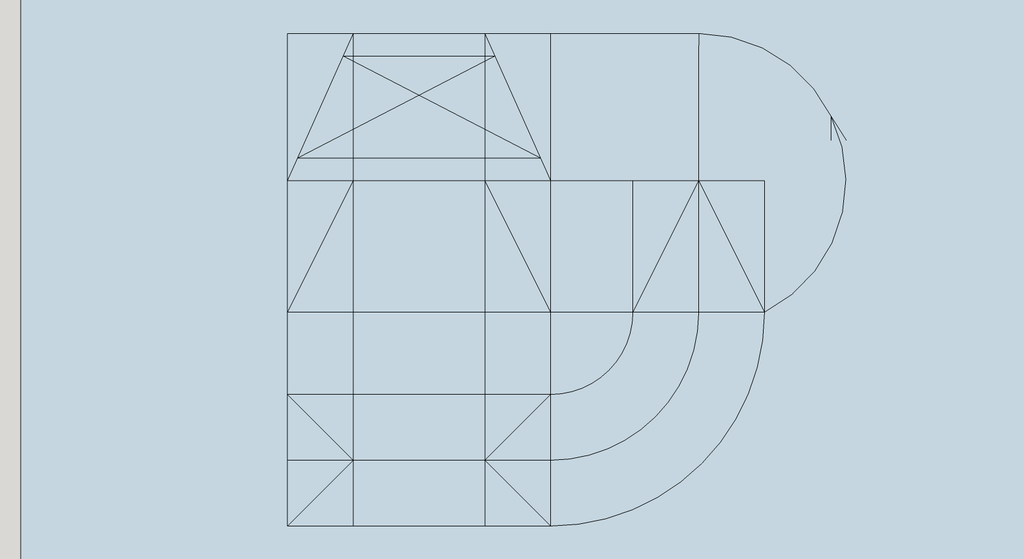

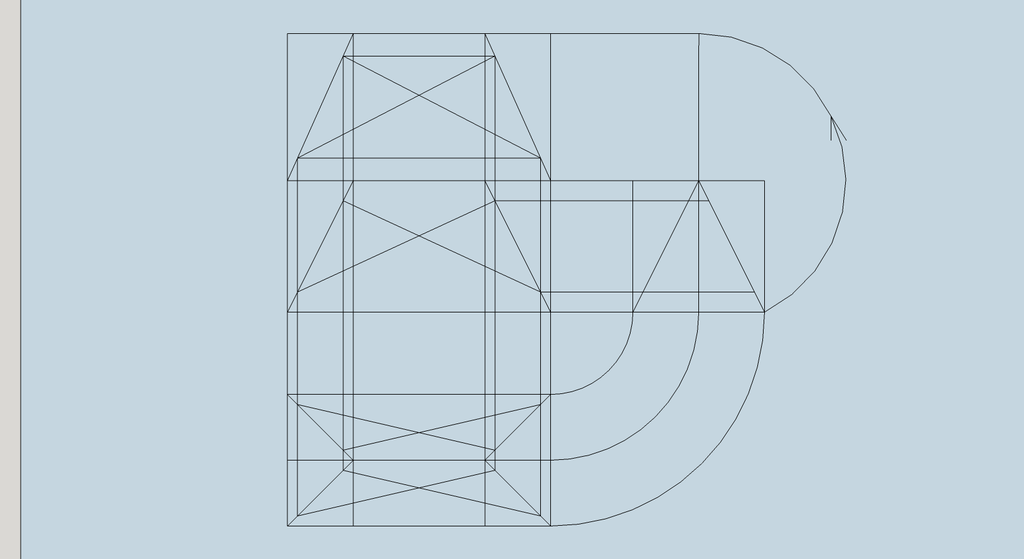

Ok ! ton épure est très incomplète !

Commence par élévation, vue en plan et de coté !

Ensuite tu traces ta herse en rabattant l'emprunt de la vue de coté ,et seulement sur celle ci tu trace ta croix, que tu projettes ensuite vers l'élévation etc .. selon les besoins .

Mis à jour
trente six seb
( Modifié )
Je suis d'accord

Y'a 4 lignes et beaucoup^de boulot pour ton comprendre. C'est infini ce truc mais on est encore sur un cas d'école. Merci de toutes ces transmissions.

sylvainlefrancomtois

de rien , je reprendrais ce genre d'exemple pour mon pas a pas sur l’arêtier ! mais un peu plus tard ,pour l'instant je m'occupe des primo débutants !😉

Jean46
( Modifié )

Merci de ta réponse rapide. Ton dessin est moins confus que le mien.
Il me semble que l'on peut obtenir la herse des pieds directement de la vue en plan à partir de la hauteur du chevron d'emprunt de long pan. Tu echasses sur la ligne de trave supérieure et tu simblotes pour aller mettre la hauteur à la perpendiculaire. Le pied rejoint cette hauteur, tu as ensuite le pied en vraie grandeur.
Pour trouver la hauteur de couronnement, je pars de l'élévation et je renvoie le point de croisement de l'arête extérieure du pied avec le haut du sommier sur la face extérieure du sommier vue en plan. De la, je trace une diagonale qui passe par la limite du périmètre et le point obtenu. Cela me donne un point à l'axe que je remonte à la perpendiculaire pour croiser la ligne de l'arête du pied. Cette ligne me donne la herse du pied. Qu'en penses tu ?
Une fois positionné la croix sur la herse, quid des engueulements sur les pieds ?

sylvainlefrancomtois
( Modifié )

si tu apprends , commence par de vues(ou demi vues) bien séparées!
Tu fait ton devers sur la vue en plan avec la vraie grandeur de l'arete , puis tu projette sur ta herse,et tu trace ta croix !

ce sera plus clair que de croiser les vues (il faut être expérimenté)

Jean46

"tu fais ton devers sur la vue en plan" ?
J'ai fait les devers de pas des deux cotés. Je ne comprends pas ce que tu ajoutes : "avec la vraie grandeur de l'arête

sylvainlefrancomtois
( Modifié )

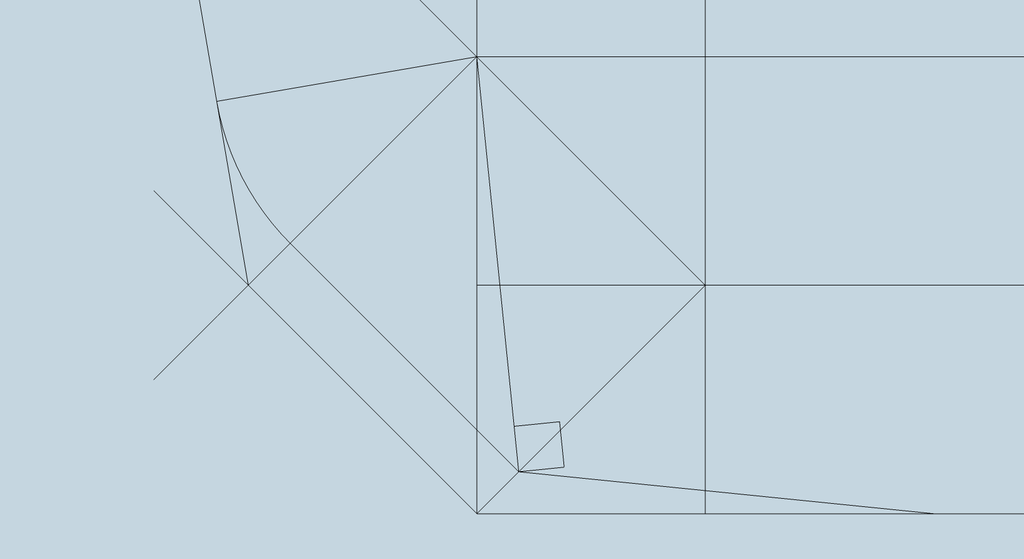

Jean46 voila le devers sur la vue en plan ! le principe est le même, mais plus clair que l’exemple que tu essaye de reproduire !

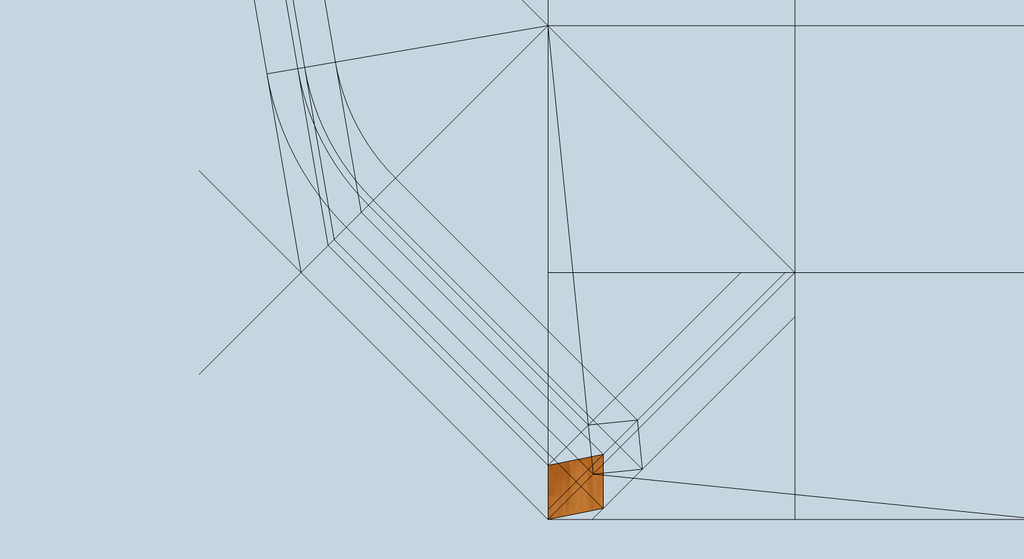

Jean46
( Modifié )

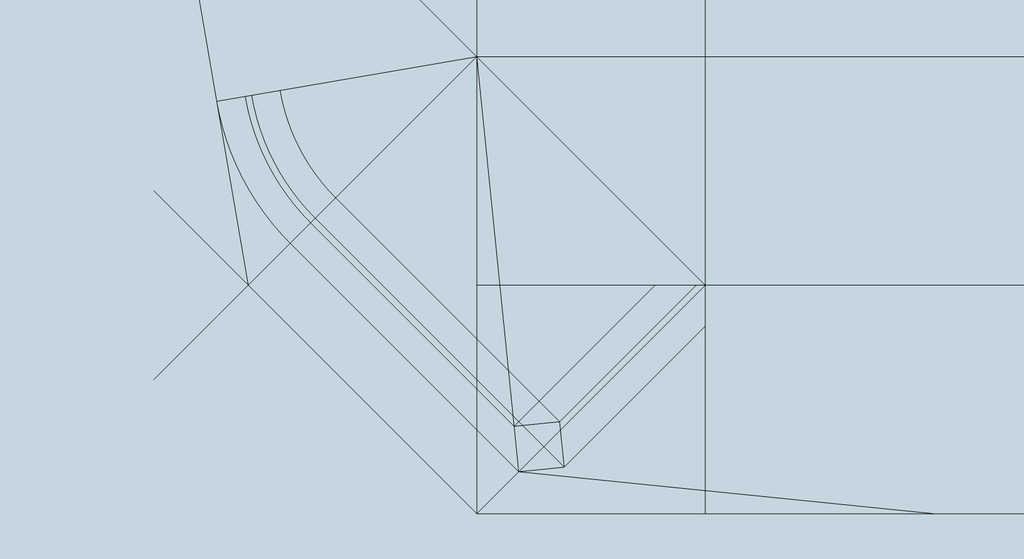

Jean46
( Modifié )
sylvainlefrancomtois

oui c'est un classique !

Connectez-vous pour ajouter un commentaire.
0
Jean46

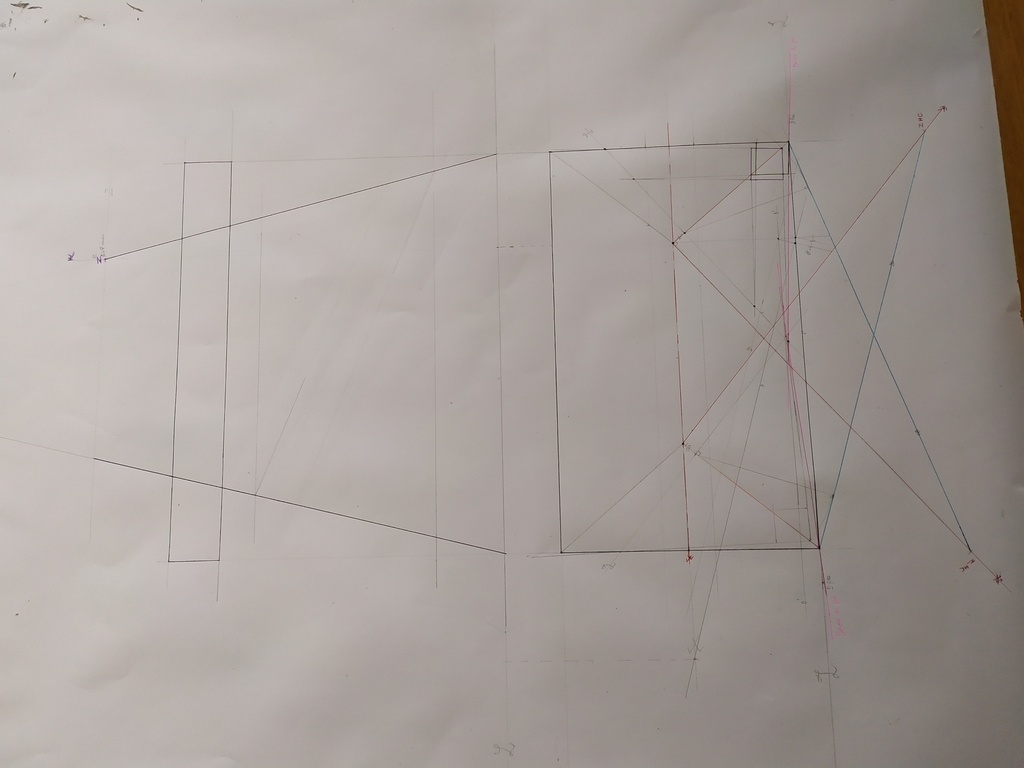

Voilà l'épure dont vous pardonnerez l'imprécision, j'ai quelques problèmes de vue.

Jean46

j'ai construit l'épure en comprenant ce que je faisais jusqu'aux devers de pas.
J'ai ensuite suivi une discussion qui précisait qu'il fallait dessiner la chambrée de chevron, puis celle de la croix...Ce que j'ai fait sans trop comprendre. Les herses des pieds (lignes extérieures) sont faites à partir du chevron d'emprunt de long pan ce qui me semble juste.
Votre avis ?

Connectez-vous pour ajouter un commentaire.
