Bonjour à tous,
M'intéressant aux queues d'arondes recouvertes, j'ai étudié de près le gabarit Leigh RTJ400, ainsi que celui de feu "HM diffusion". J'ai essayé de comprendre comment Leigh pouvait réaliser toutes sortes de queues avec un seul peigne.
Je n'ai pas tenté de reproduire la même chose puisque le principe réside dans une série de fraises spécifiques.
Suite à des nombreux échanges avec Xavier sur les méthodes de calcul, et l'analyse de la démarche de AlexisL, j'ai comparé les démarches de chacun et propose mon approche.
Ayant à ma disposition une CNC et une découpe Laser, les dimensions du peigne ont des valeurs non entières, mais qui ne me pose pas de problème avec une CAO "parfaite".

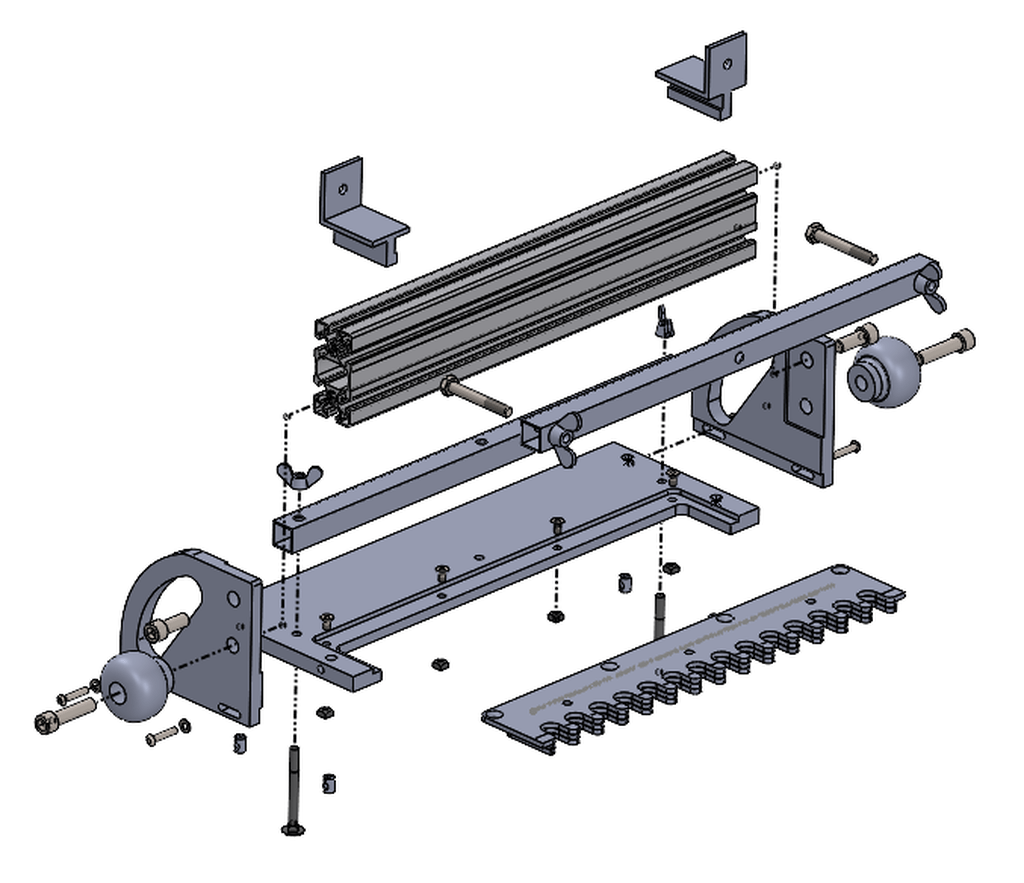

RQ : le profilé aluminium peut aisément être remplacé par un sandwich de CP avec un rail T-Track.
RQ : les poignées et la butée sont fait en impression 3D, mais tout autre procédé convient également (surtout si qqn a un tour à bois ...) de +, toute la visserie est du standard.

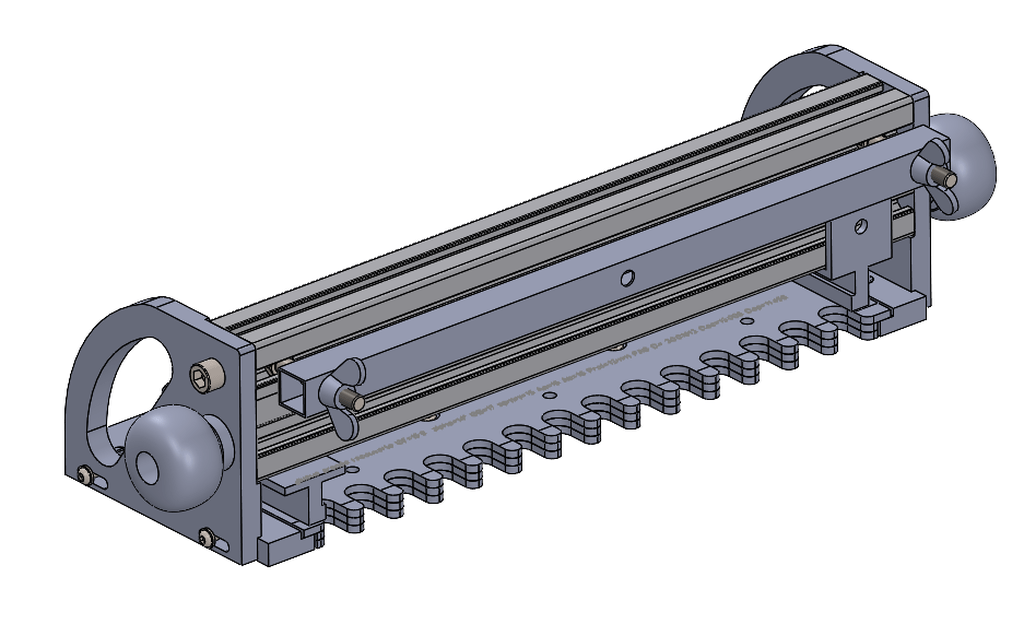

Donc ma solution retenue est d'utiliser une défonceuse sous table avec bague de copiage.

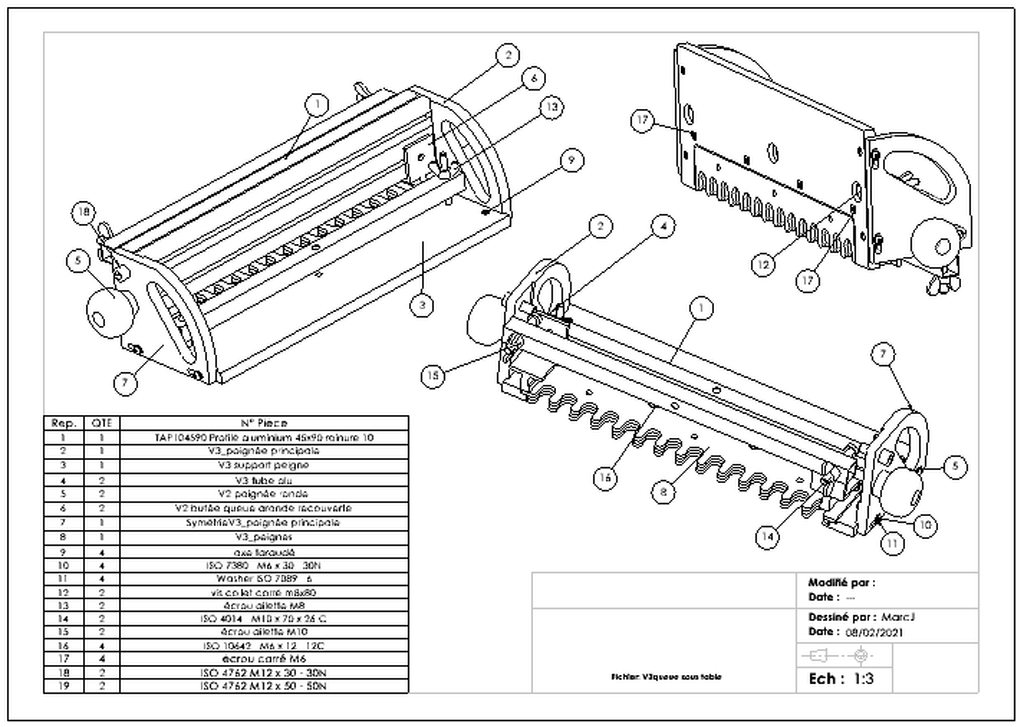

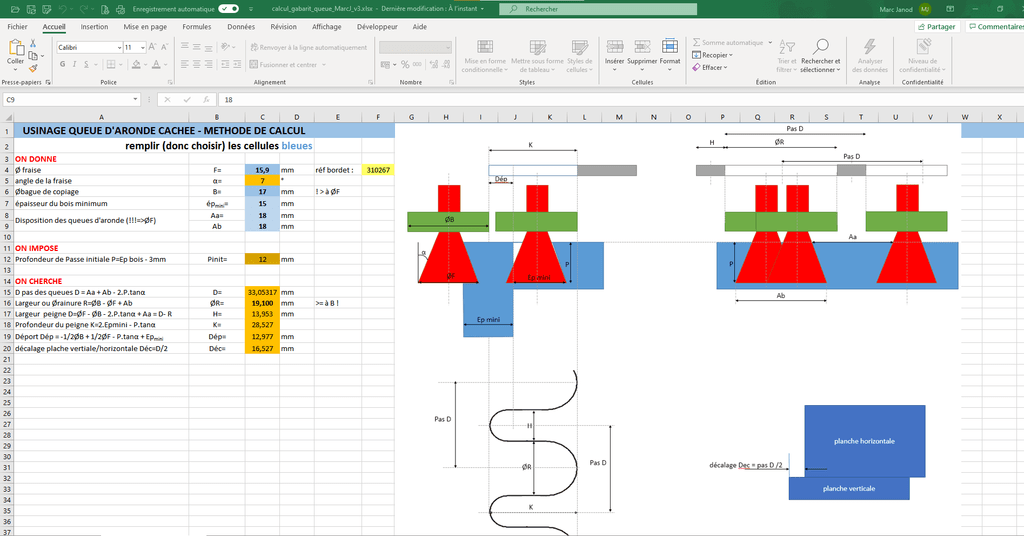

Vous trouverez le plan ainsi que le fichier Excel de calcul.
PS : j'ai "protégé" les feuilles Excel pour éviter les manipulations malencontreuses. le mot de passe pour déverrouiller est "adb"
PPS : en bonus sur le fichier Excel, et en prévision de réalisation, le calcul de peigne à queue droite.
PPPS : la création du gabarit est en cours de finalisation à l'heure où j'écris ce descriptif. coming next ...
Publications associées
Licence
Discussions
Affaire à suivre.
Ca m'intéresse bien, même si j'ai pas de CNC etc... mais j'ai hate de voir ce que ça donne
Félicitations
Sympa ! Je vais suivre ca
Je cherchais depuis un moment
Je vais suivre pour la realuser
Pour info cmt vend son peigne alu à 24€ si ça peux aider
Bravo super boulot
Bonjour,
bravo super boulot
s'il vous plaît, jusqu'à quelle épaisseur de bois l'appareil fonctionne. Est-ce correct jusqu'à 35mm?
Meilleures Salutations
Mon peigne permet une planche maxi de 40mm, mais ce sera limite.
Comment est devenue la V4 ?
Bonjour, la V4 était une catastrophe
le projet est en stand-by (plein d'autres choses à faire)
Et surtout du manque de rigidité du Contreplaqué.
J'ai trouvé de grandes planches d'HPL de 8mm (15€ pour 4m2) et je pense repartir avec ça pour que ça ne bouge pas !
ohlala,
pas... pas comme je l'espérais
merci pour votre nombreux bons conseils
mais, comme ca ?
mieux vaut prendre ALU Profil 15mm*120mm ?
Je me demande activement si cela a du sens...
et le bois peut être fixé arbitrairement avec des pinces.
Holzmann a des fraises à double roulement à billes, Les roulements à billes sont également disponibles à l'achat individuellement sans Holzmann. Ainsi, toutes les fraises peuvent être adaptées ... aussi comme des fraises a chine
regardez ici la fraise de Holzmann à titre d'exemple:
holzmannshop24...esen-und-zfs600
roulement à billes - par d'example:
608 2RS FAG (608RS / 608 2RSR)
ou
608 2RS-V EMQ Z2-V2 (ähnlich 608 VV - leichtläufig und geringe Geräuschentwicklung)
nécessaire - il n'y a donc pas de bague de blocage sur la fraise... est bien reconnaissable à L'image de Holzmann
...oh, oublié de dire:
le numéro 608 est pour 8mm de diamètre.
pour 6mm; 6,35mm ou 10mm (12mm?) bien sûr, un autre roulement à billes est nécessaire. Veuillez noter qu'il faut toujours 3 valeurs pour trouver la bonne.
intérieur x extérieur x hauteur !
aussi juste un exemple:
kugellager-sho...mm/2-10-mm.html
pour bien réussir et meilleures salutations
Klaus Loose super !
Merci du conseil pour les fraises
Depuis ces essais j'ai appris à usiner en gérant la correction d'outils donc faire des usinages très précis car tout est là.
Ça me remotive à trouver du temps à y consacrer
