Xavier

Usinage queues d'aronde cachée


Bonjour,

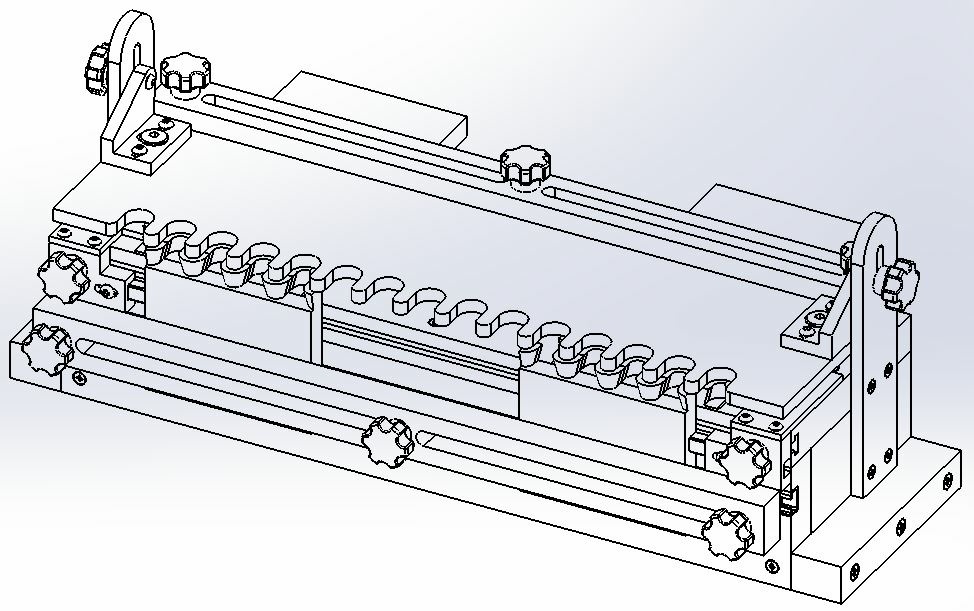

Les équipements Festool étant cher, j'ai eu l'idée de copier le gabarit VS600 pour la réalisation de queues d'aronde.
Le plus difficile a été de déterminer le peigne, après plusieurs essais et en tâtonnant, j'ai fini par trouver le bon réglage.
Je me suis donc lancé dans la réalisation, je suis assez content du résultat pour un prix moindre.
J'espère que ce gabarit pourra servir à d'autres.

Xavier

Mis à jour

Publications associées


Discussions

NinjaRouge
( Modifié )

Merci pour ces plans très détaillés. On sent le pro de SW :).

mafred
( Modifié )

Merci le plan est génial, je vais me mettre au boulot, encore merci.

canawen

Bonsoir Xavier,
Formidable travail ! ça c'est des plans !
Je vais m'en inspirer. Pour plus de précision du peigne, je pense le faire sur une découpeuse laser.
Raphaël

Xavier

C'est sûr qu'avec le laser c'est le top quand on a la possibilité de faire découper.

canawen

Je pense le faire dans un fablab (lieu avec des machines numériques à disposition du grand public). Il y en a qui ouvrent un peu partout. Sur la métropole lilloise (tu es sur Englos visiblement), il y a d'ailleurs un immense lieu (2500m²) qui a ouvert ce week-end à Bois-blanc avec un matériel époustouflant (par exemple une découpeuse jet d'eau de taille industrielle). Il y a un certain prix en abonnement (+ micro formation) pour pouvoir utiliser ces machines mais ça offre des possibilités incroyables, surtout si tu utilises un logiciel 3d comme SW qui peut sortir des fichiers cn.

Marc Janod
( Modifié )

bonjour,
incroyable le travail !

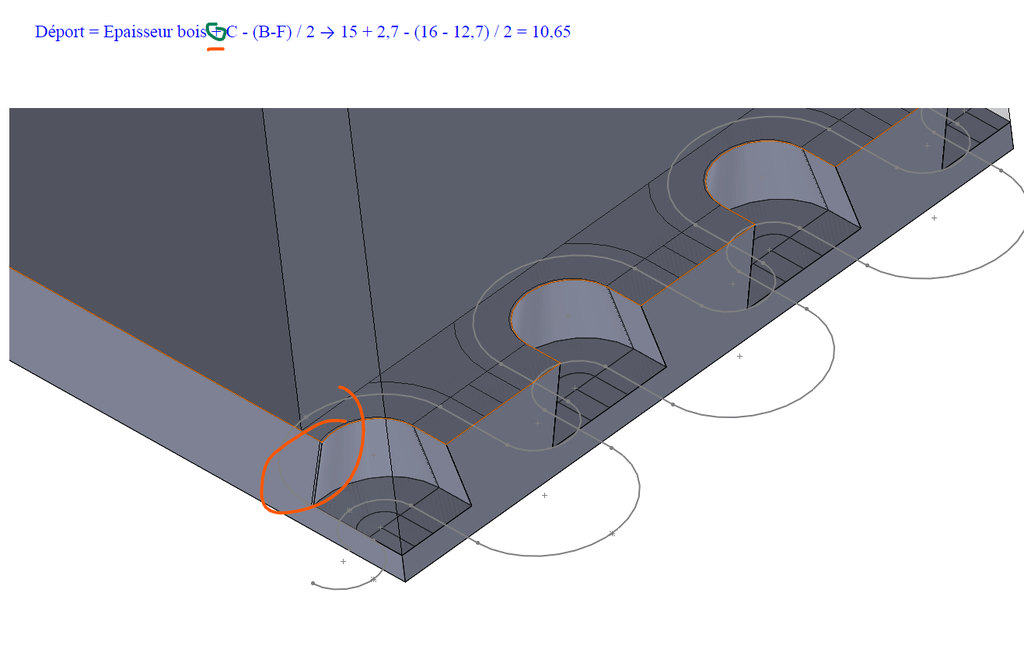

sinon, je découvre les techniques du bois et me creuse la tête pour comprendre. j'ai refais une CAO et un fichier Excel pour m'approprier votre travail. je crois avoir identifier une faute de frappe sur le calcul du déport (voir image)

En faisant l'assemblage j'ai l'impression que ça chevauche un chouilla. est ce normal ? ou alors j'ai loupé qqchose ?

merci et encore bravo

Marc Janod
( Modifié )

Xavier bonjour

encore moi 😅. j'ai repris les calculs pour bien m'immerger dedans.

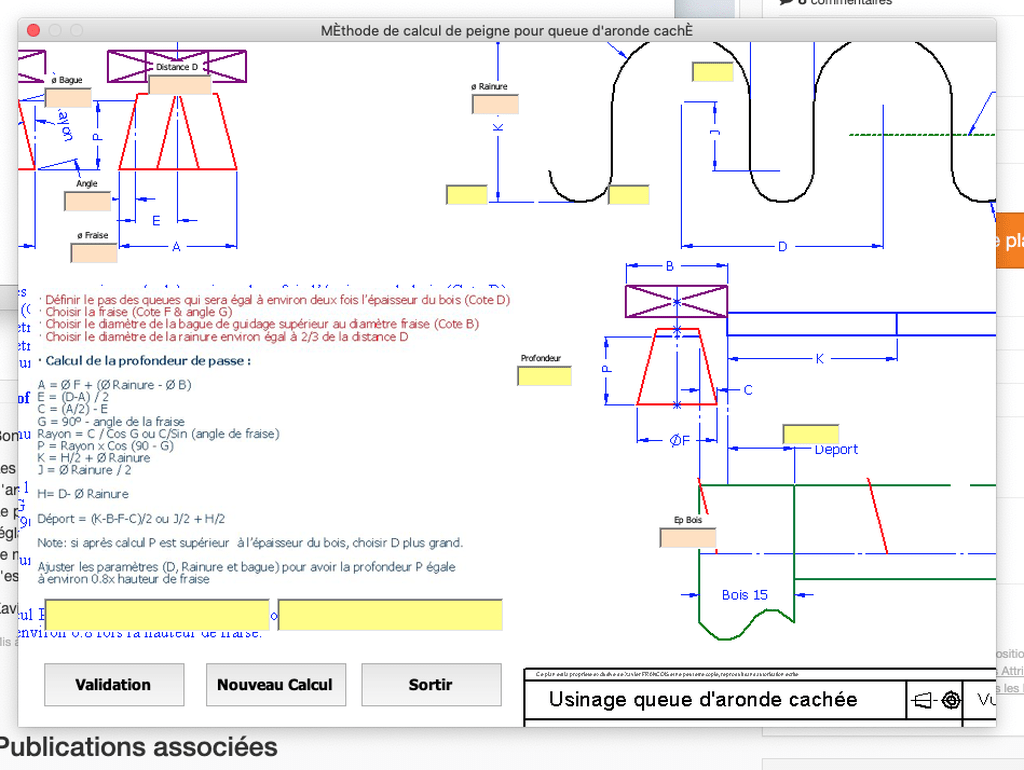

Pour la profondeur j'ai exprimé littéralement la formule de Profondeur :
P=(ØF - ØB + Rainure - D/2) / tan G

donc si j'ai compris si P > Ep bois, alors pour réduire P, il faut augmenter D comme vous le proposez, ou alors augmenter la bague de copiage.

par contre pour le déport, dans le cas de votre étude où D=32, B=16, G=14°, F=12.7, rainure=22 et Ep bois=15, le calcul donne 10.65mm.
alors qu'en CAO je dois mettre 10.5mm pour avoir un bon ajustement.
avec vos tests il n'y a pas de désaffleure ?

au passage, j'ai aussi exprimé littéralement le déport :
DEPORT=Ep bois - ØRainure + (D + ØB - ØF) /2

autre question :
l'hypothèse est que la queue mâle soit tangente (affleure) la face de la planche ?

Merci

Xavier
( Modifié )

Bonjour,
C'est exact il y a une petite erreur au niveau du calcul du déport de 1.5/10ème, j'ai regardé mais pour l'instant je n'ai pas réussi à reformuler l'équation.

rchlyosi

Bonjour Xaviez
Je viens de charger le plan et l'utilité Excel. je n'obtien pas la fenêtre entière et une parties des cases n'apparessent pas.
Si vous pouvez me dire ce que je dois faire je vous en remercie.
J'emploie Microsoft Excel pour Mac.
