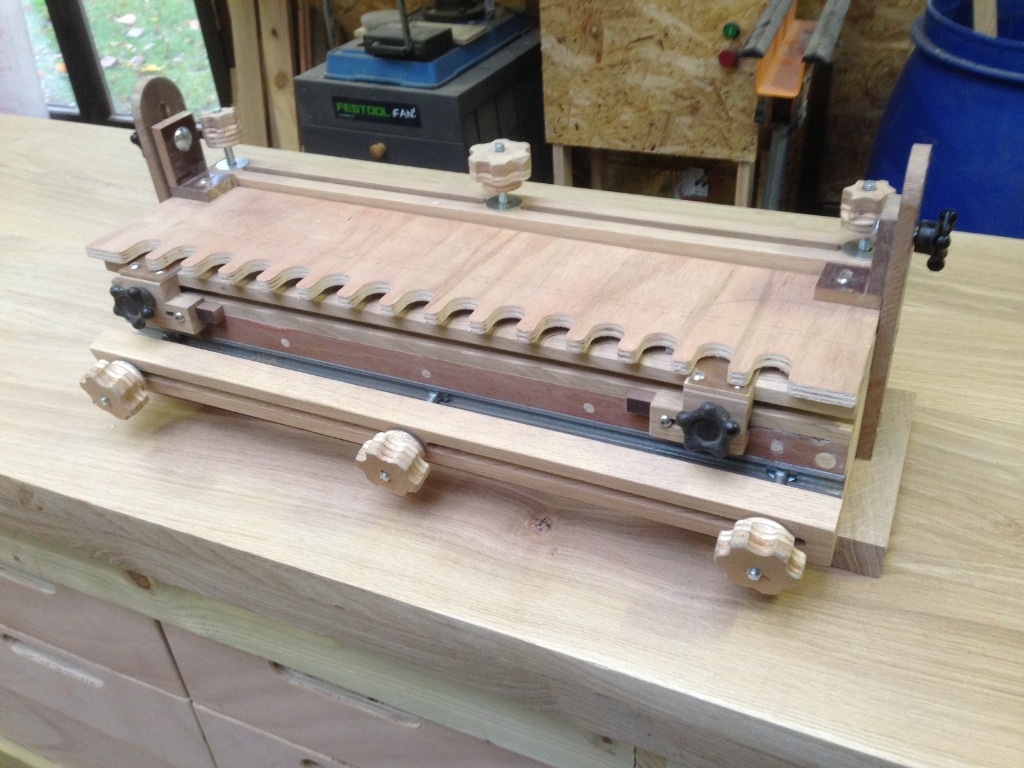

Gabarit d'usinage queue d'aronde cachée

Beau boulot !
J'ai envie de penser que toute la précision de ce type de gabarit réside dans le peigne. Comment as-tu procédé pour sa réalisation ?

J'ai détaillé le principe d'usinage dans le plan

Magnifique ! tu as mis beaucoup de temps pour le réaliser ?

Question idiote, où trouves-tu les guides rainures en T?

Lien pour profilé en c type 3
Fournitures métalliques

Vraiment bravo, j'adore.
As tu fait la série complète des différents gabarits?

Non je n'ai pas encore fait la série, je n'ai fait qu'un seul peigne mais ce n'est pas exclu que j'en fasse d'autres.

Désolé, je n'avais pas vu que tout le détail de réalisation du peigne était dans le plan. Merci !
Et sinon, l'as-tu déjà utilisé ? Si oui, qu'elles sont tes impressions ?

ma-gni-fique. je veux le même !!!

Un grand merci, pour le plan ,quand je suis partis en retraite un collègue m'a réalisé un peigne en inox basé sur les cotes du Festool ,par contre il me restait à imaginer l'ensemble maintenant c'est fait, grâce à toi!

Bonjour Bernard,
Afin de valider ma méthode de calcul expliquée dans les plans, aurais-tu la gentillesse de me donner les cotes du peigne inox que ton collègue t'a fabriqué, étant donné que c'est une copie du Festool, ce serait une bonne indication.

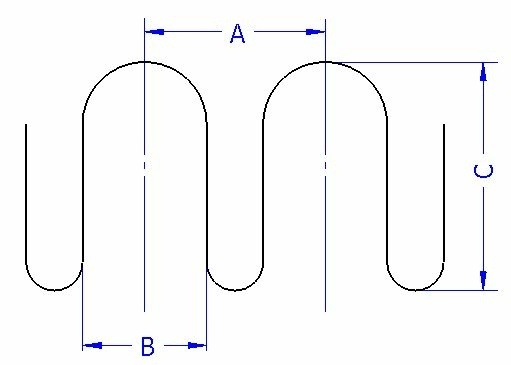

Ci-joint petit plan avec les cotes à renseigner A,B,C.
D'avance merci.
Xavier

Bonjour Xavier,
Alors toujours matinal....on est deux!
J'ai recherché le peigne et je viens d eme rappeler qu'à l'époque je lui avais demandé de voir plusieurs modèles( en Allemagne) et de me fabriquer le peigne le plus simple pour lui sachant que sur ma défonceuse festo j'avais une bague de 11mm et que je souhaitais réaliser des queues d'arondes sur maxi environ 350 mm .Donc je constate que ce n'est pas le festo VS 600, à l'époque c'était le VS 500 d'ailleurs.

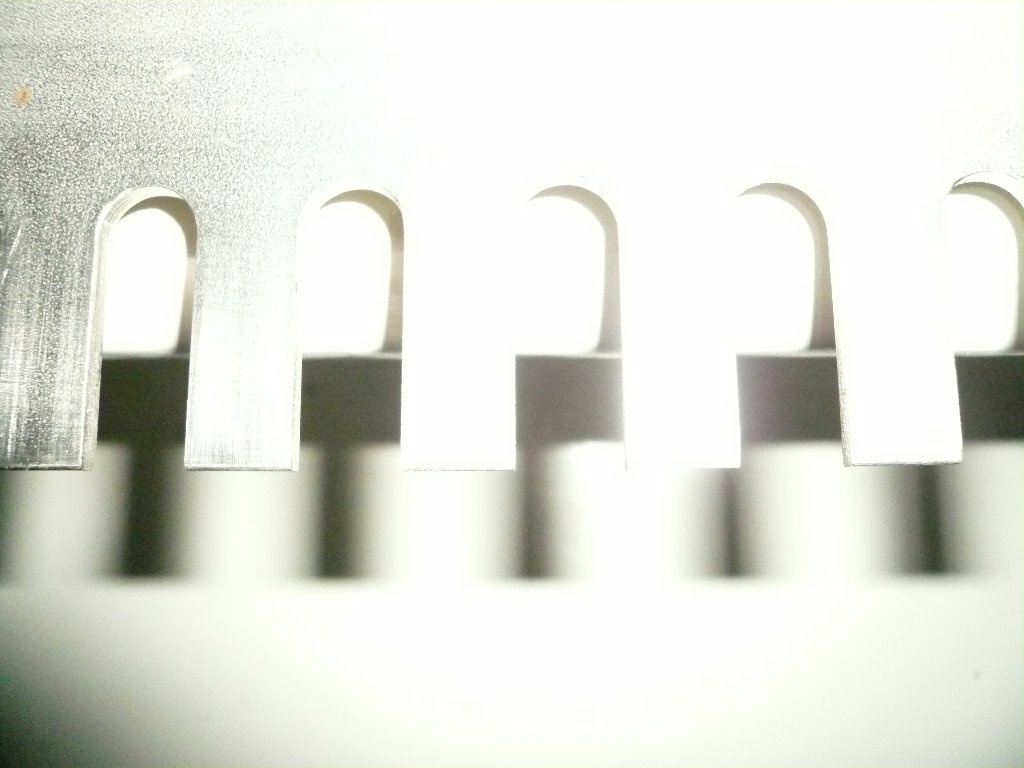

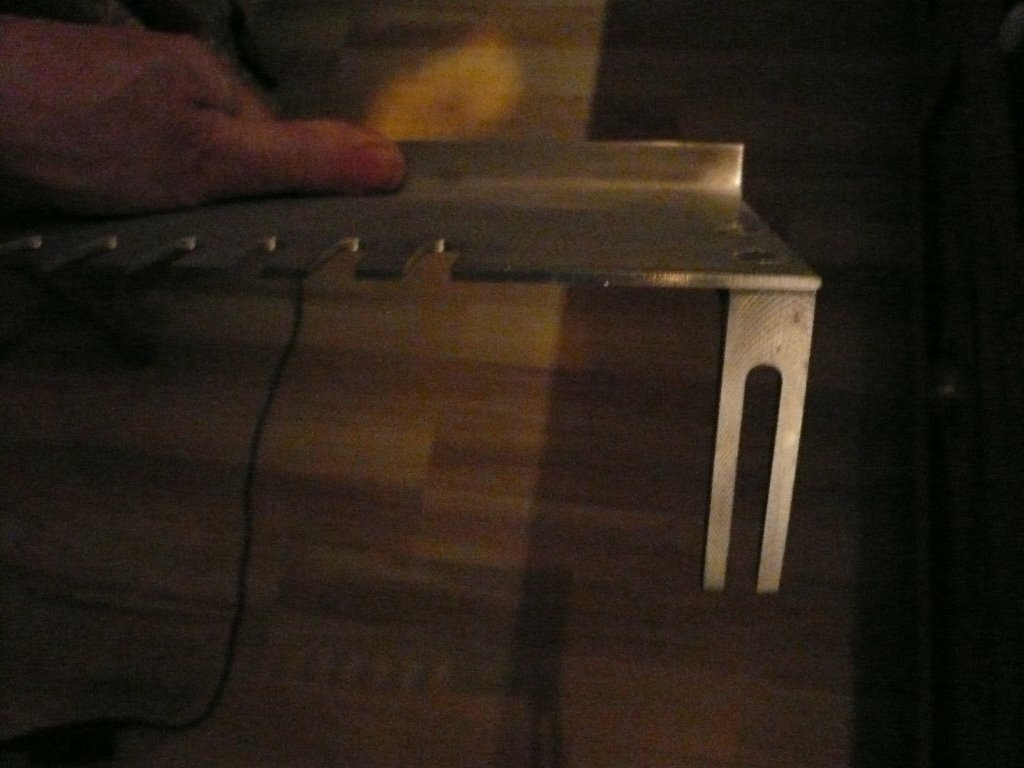

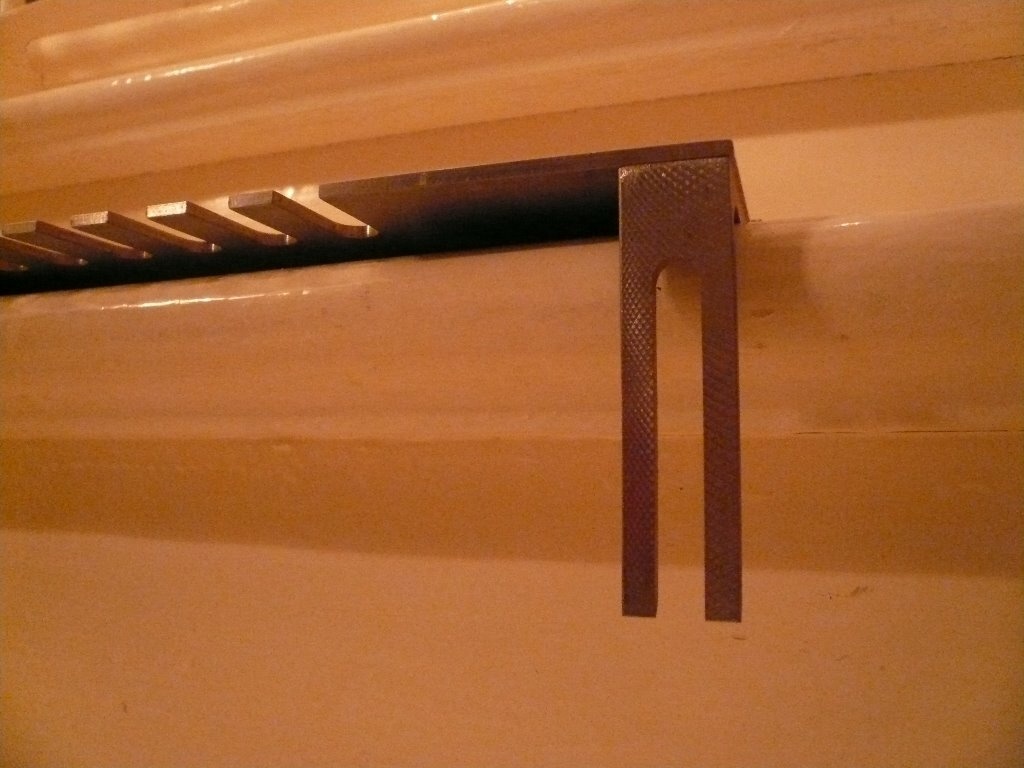

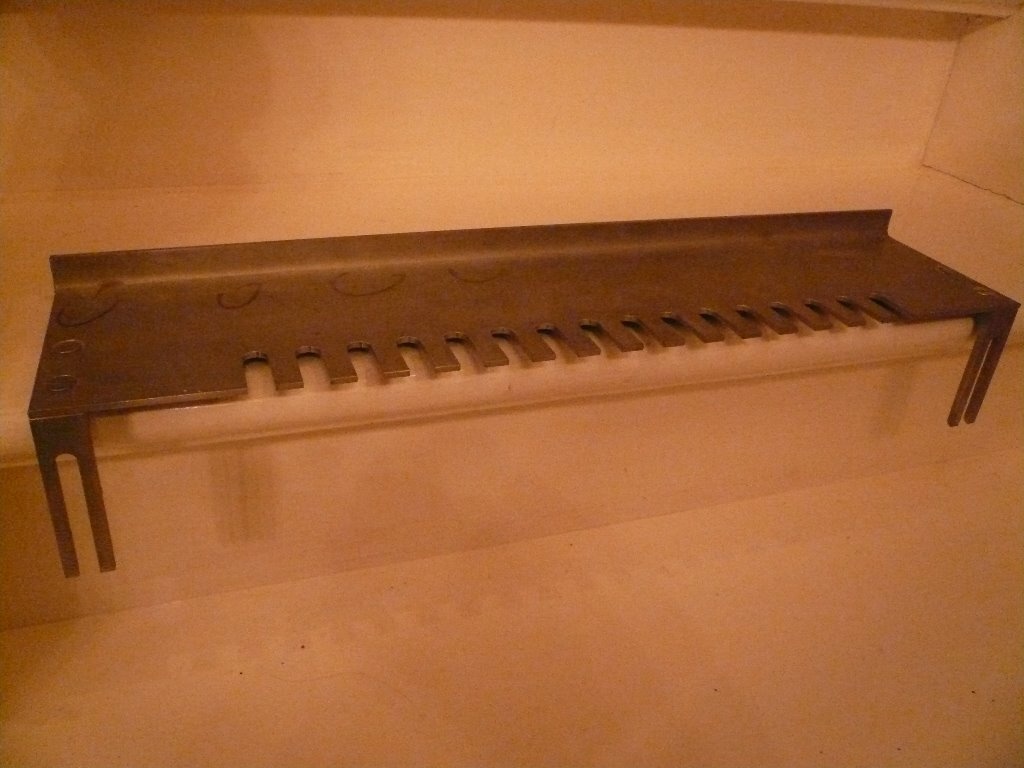

Je te joins quelques photos de mon peigne , la longueur totale est de 500 mm.
La cote A est de 22mm, la B : 11 mm . La profondeur 30 mm.
Par contre , j'ai le catalogue général de Festo en allemand et il y a deux pages concernant les peignes pour queues d'arondes , fermées et les peignes pour queues droites. Si tu souhaites avoir les infos j'aurais besoin que mon épouse me traduise quelques mots techniques, mais elle n'est pas matinale!

Je vais t'envoyer quelques vues d'établis provenant de sites allemands!

A+

Merci Bernard pour ces infos, prends ton temps pour la traduction, il n'y a pas d'urgence.
Bonne journée

Bonjour à tous,

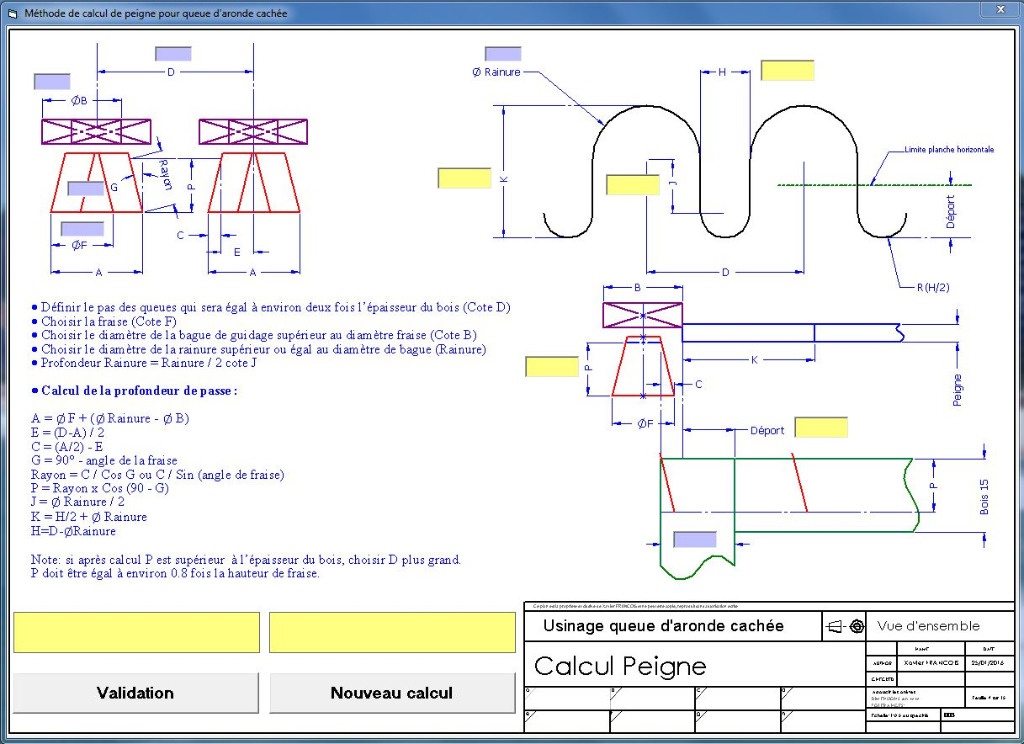

pour ceux qui seraient intéressés, j'ai créé une application qui permets de faire le calcul d'une manière automatisée, c'est un petit exécutable.
Je le déposerai sur un serveur car je ne peux le charger ici.
Envoyer moi un message si intéressé.
Cordialement.
Xavier

Bonjour Xavier, ceci m'intéresse effectivement.
Merci pour ce travail.
Philippe.

Merci pour l'application,super
Note:je suis sous Linux Ubuntu Mint;ça fonctionne,mais seules apparaissent les cases de calcul ,sans aucun texte;donc j'ai copié-collé l'image de capture d'écran sur la droite de la feuille de calcul.Ainsi je sais dans quelle case entrer les valeurs.
Merci encore pour le partage

Bonsoir Xavier,
Un grand merci pour le partage ! Je suis en train justement d'étudier un gabarit type festool.
Je suis bien intéressé par l'application. Où peut-on la trouver ?
Raphaël

Bonjour,

Juste une réactualisation du lien fourni par Xavier concernant le profilé type C.
Profilé type C

Super travail de CAO, que je souligne en tant que connaisseur.

Bonjour, j'ai vu votre travail et c'est exactement ce que je cherchais.
Merci beaucoup de partager. J'ai toujours aimé le bois, mais je n'ai pas eu l'occasion de le travailler jusqu'à présent, alors que je suis presque à la retraite.
Juste une question, sur le tableau horizontal, l'épaisseur est toujours de 15 mm ?
Merci beaucoup.

P.S. Je m'excuse si vous lisez des bêtises, j'utilise un traducteur automatique.

Traduit avec www.DeepL.com/Translator (version gratuite)

Olá Xavier, estou tentanda fazer um gabarito e ja errei o primeiro.
Gostaria de receber este aplicativo.
Muito obrigado.

Um gabarito , Nao templateo.
