Gabarit queues droites

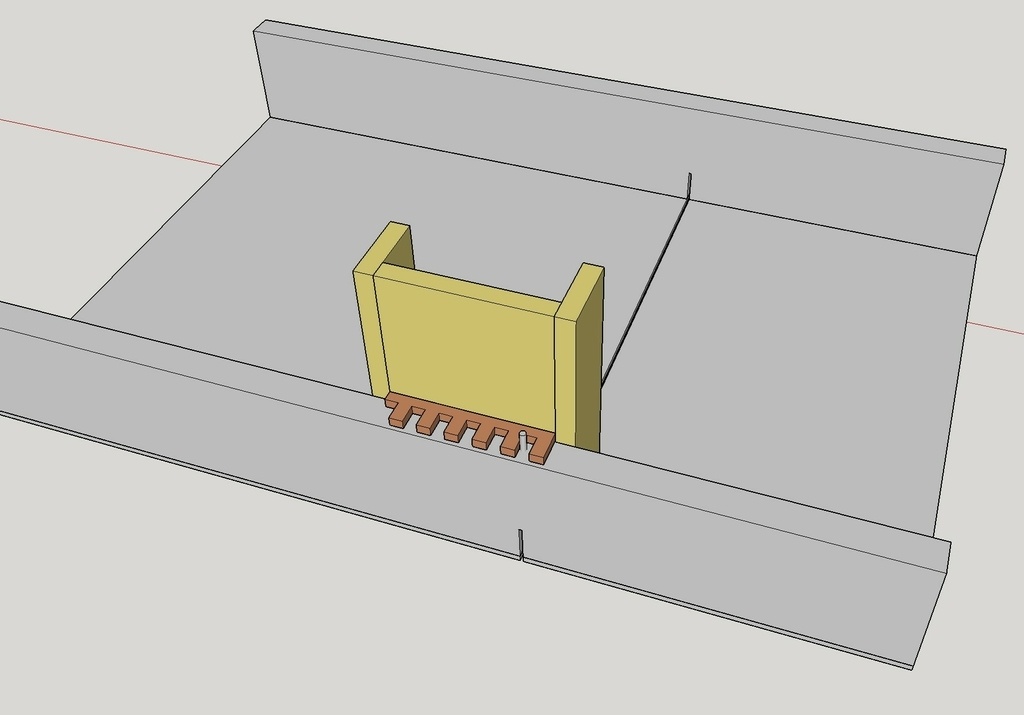

Gabarit de chariot de scie sous table pour réaliser des queues droites.

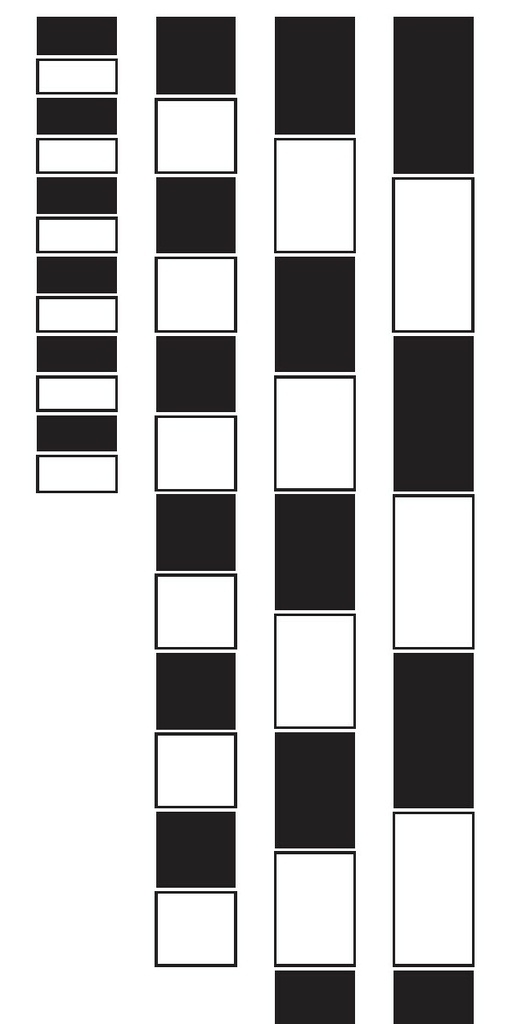

Pour réaliser le peigne, vous pouvez vous aider du fichier peigne en l'imprimant et en le collant sur le futur peigne.

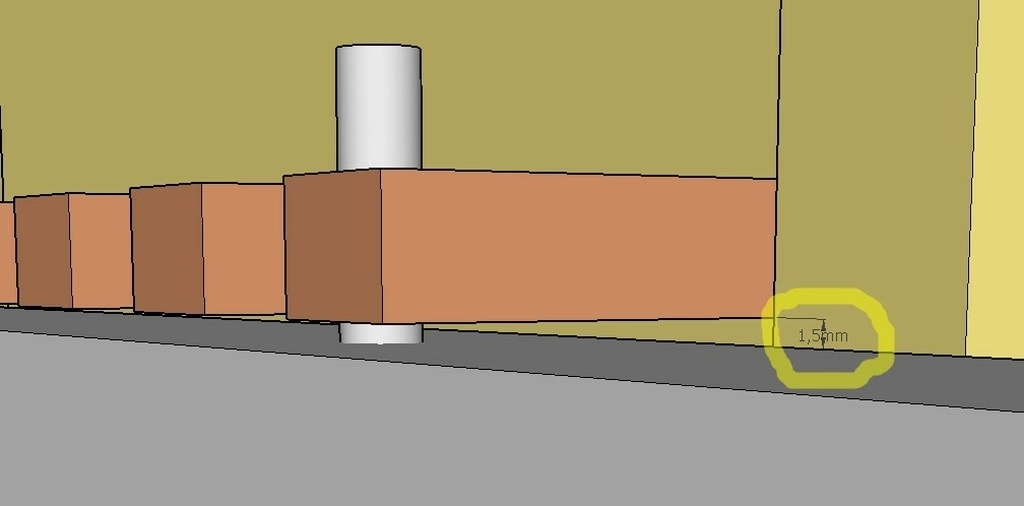

Une pointe de la largeur de la lame est fixée sur le chariot.

Le gabarit se retourne pour faire les queues opposées.
Le côté de référence des planches sont toujours positionnées sur le flanc droit du gabarit.

Mis à jour

Publications associées


Discussions

benjam  a publié le plan "Gabarit queues droites".
il y a 4 ans
Ara
( Modifié )

Merci pour ce partage !

Petite question : le pion de calage (de la largeur de lame) est à quelle distance de la lame ?

benjam

Je l'ai mis dans l'axe de la lame.
Mais il me semble que cela n'a pas énormément d'importance. Cela permet juste d'avoir une queue de début complète.

Ara

OK, merci !

Kentaro
( Modifié )

Toi, tu m'as donné une idée...

benjam

Si tu trouve un système aussi simple pour les queues d'arondes, je prends 😋

Kentaro
( Modifié )

benjam Pour les queues d'arondes avec scie sous table, j'ai ça au catalogue:

Avec défonceuse, y a ça:

En fait, ce que j'aime bien dans ton truc, c'est le pion! Un pion est plus facile à usiner au bon diamètre, qu'une lamelle comme je l'avais fait.

De plus, en mettant deux pions côte à côte, dont un sur une pièce mobile réglable, on peut faire varier l'épaisseur, en fonction de l'épaisseur de la lame, et ajuster selon que l'on veut des queues bien serrées ou pas.

benjam

Oui bien sur j'avais vu tes gabarits.

J'ai une large préférence pour le travail à la scie sous table par rapport à la défonceuse pour l'usinage des queues. A cause des forces qui font bouger la pièce et de l’arrachement. De ton côté tu préfère quoi ?

Un petit coup de lime ou de touret sur le pion monté sur une perceuse. C'est très rapide et précis.

Kentaro
( Modifié )

benjam A la défonceuse, je trouve qu'il y a de l'arrachement. Mais c'est aussi parce que je n'ai pas de fraises de bonne qualité. Ou alors, il faut mettre la pièce à usiner entre des martyrs.

Je préfère en effet les systèmes à la scie sous table. Cela va plus vite, je trouve et en effet, l'usinage est toujours perpendiculaire à la pièce.

Oui, c'est ça, le pion peut facilement s'usiner très précisément. C'est une très bonne idée!

Ton système est très simple et j'aime bien cette simplicité, mais je trouve que, en soulevant à chaque fois la planche, on introduit ou laisse de la sciure entre la planche et la table d'usinage, et cela fausse un peu la précision ou il faut nettoyer à chaque (ou avoir un système d'aspiration). D'où mon système, où on ne fait que translater la planche, sans la soulever.

benjam
( Modifié )

Kentaro Bien vu pour la poussière. J'avais laissé un petit jeu entre le gabarit et le chariot pour éviter cela, mais ce n'est pas une bonne idée car du coup cela n'est pas stable.

Yope
( Modifié )

Tres bonne idée ca , cela m intéresse aussi mais impossible de téléchargé le fichier pdf ( car ipad et pas de sketchup non plus ) , une solution Svp? :)

benjam
( Modifié )

En fait les fichiers sont pas vraiment indispensable. Le gabarit sera de toute façon à adapter à ton chariot de coupe.
Le pdf, c'est pour imprimer le gabarit du peigne sur une feuille. Normalement tu devrais pouvoir l'ouvrir avec un ipad.
Pour Sketchup, il y a la version en ligne qui est gratuite : sketchup.com/f...ng#for-personal

Kentaro
( Modifié )

benjam Pour des peignes très précis, on peut simplement contrecoller des pièces de bois que l'on sait toutes de même largeur (cp par exemple) comme je l'ai fait sur mes "machines".

benjam
( Modifié )

Kentaro bonne idée

Xavier

Bonne idée astucieuse pour les queues droites

vimilon43

En effet à essayer l'idée semble super! et super simple deux choses qui vont m'inciter à me mettre au travail
