Établis type MFT et machines semi-stationnaires - defonceuse et scie sous table

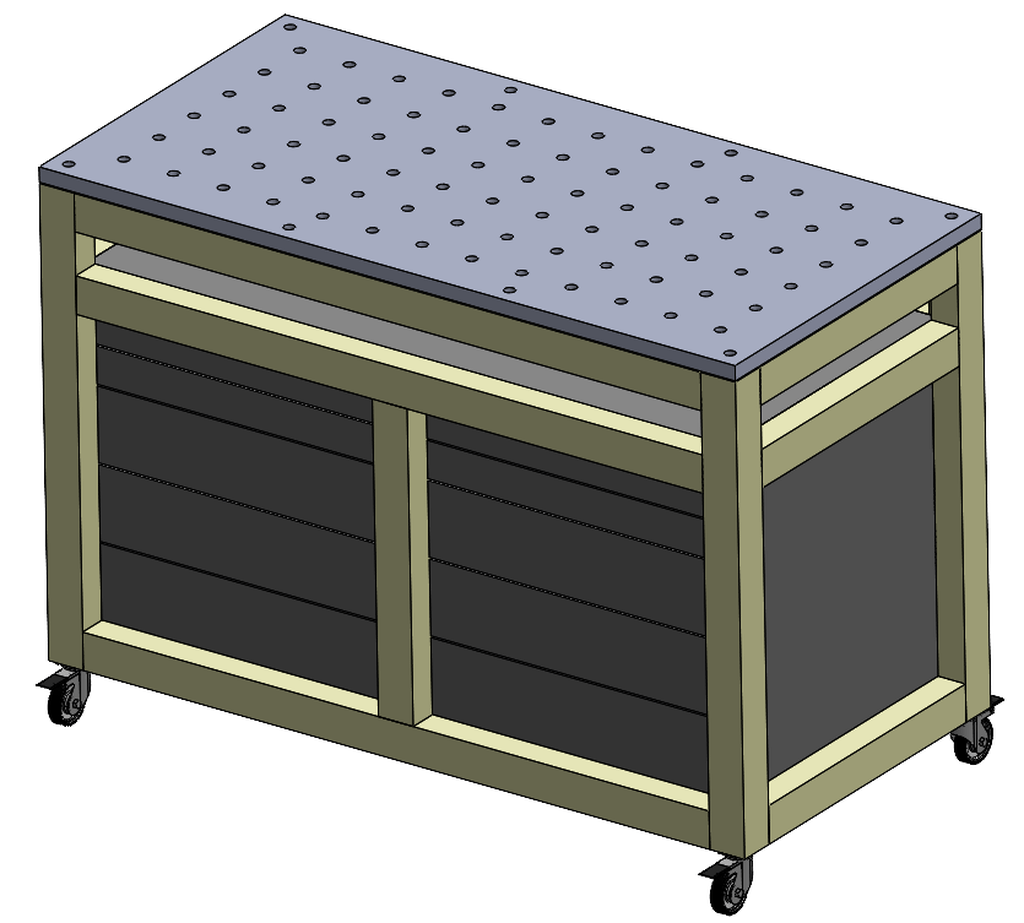

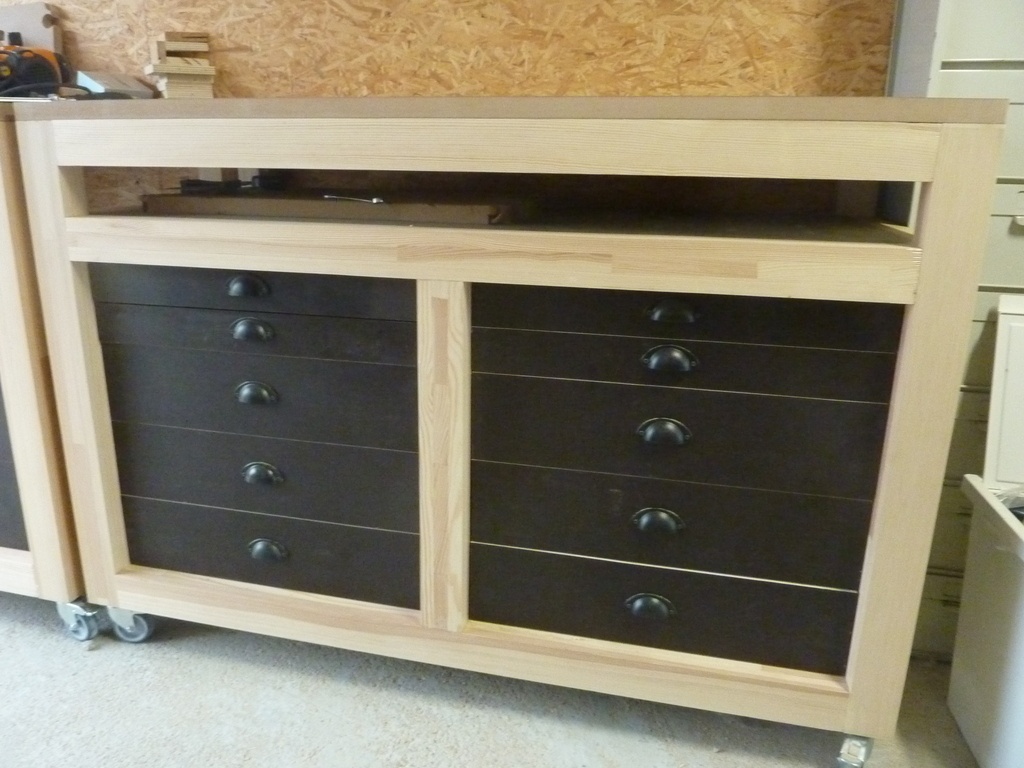

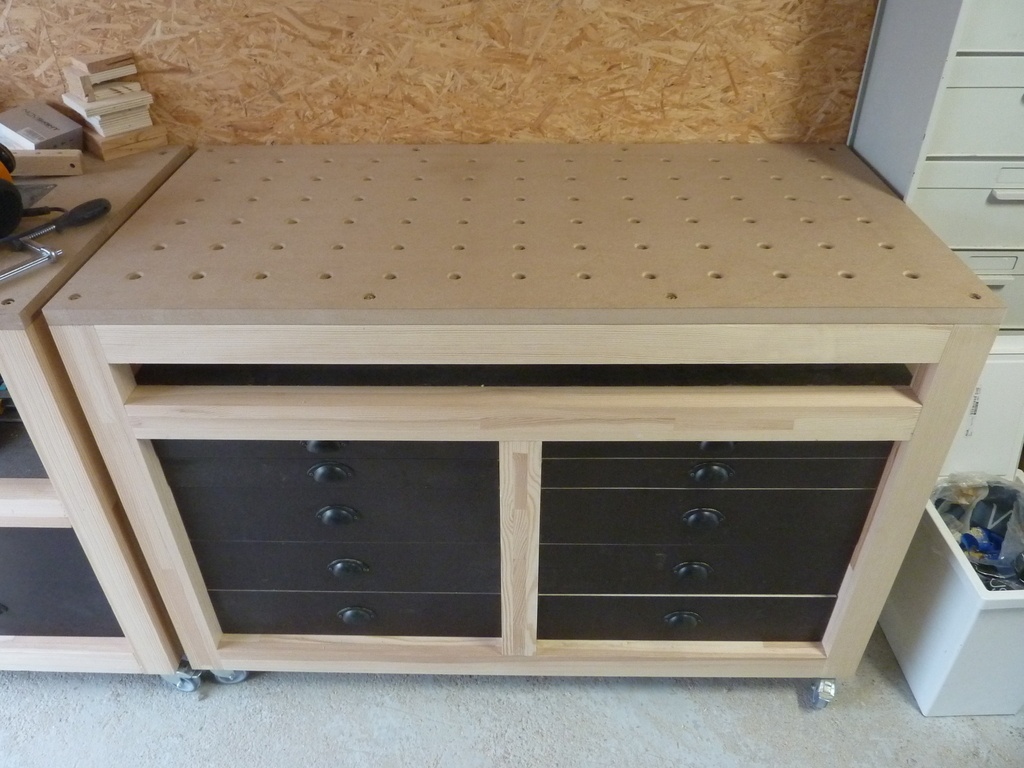

établi - servante multifonction type MFT avec tiroirs

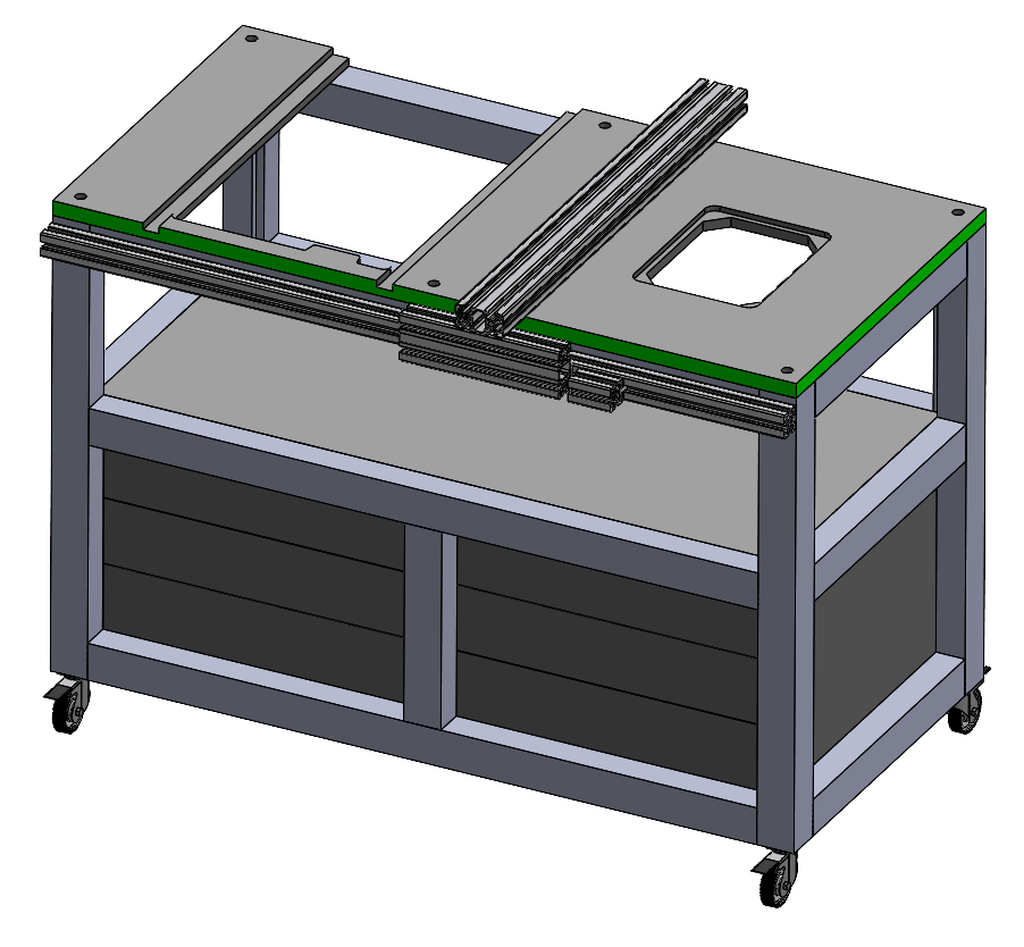

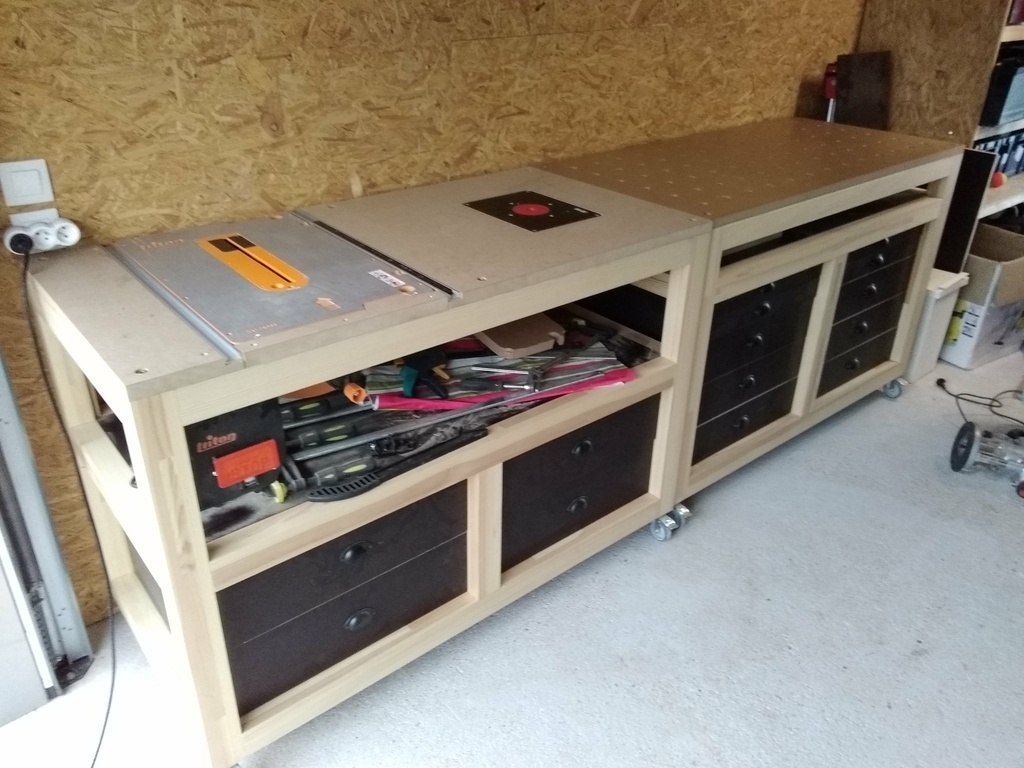

établi avec scie sous table et defonceuse sous table Triton

La CAO native est issue de SolidWorks.
LatelierdeFred a mis à disposition la CAO, hébergée sur son site

le pdf est un pdf 3D: ouvrir avec Adobe et activer la fonction visu 3D

Mis à jour

Publications associées


Discussions

Marc Janod  a publié le plan "Établis type MFT et machines semi-stationnaires - defonceuse et scie sous table".
il y a 3 ans
YvesR
( Modifié )

Bonjour,
il semble que vos plans ne s'ouvrent pas avec les navigateurs Firefox et Edge sous Windows 10.

BastiBois

il faut ouvrir le pdf avec adobe acrobat reader

YvesR

MERCI

BastiBois
( Modifié )

C'est propre, ça donne envie...

On devine l'établi scie+défonceuse sur la gauche si je ne m'abuse ?

En pratique, est ce que le fait d'avoir des roulettes sous établi les rend un peu bringuebalants, ou alors quand c'est bloqué ça ne bouge pas du tout ?

Je ne savais pas qu'on pouvait faire des pdf 3D, je suis scié 😛
Bravo en tout cas

BastiBois

au temps pour moi, je n'avais pas vu la création qui était en lien. Magnifique !

Marc Janod

J'avais oublié la photo ! je l'ai ajouté. merci

Gef50
( Modifié )

Bonjour,
Les fichiers PDF sont vides.
Dommage! Cela m'aurai beaucoup intéressé.
Cordialement
Gef

BastiBois

ils sont pleins...il faut les ouvrir avec adobe ce sont des plans 3D

Gef50

Merci beaucoup

Marc Janod

il y a un lien pour télécharger les plans en solidworks si besoin

benoit04

Bonjour, belle réalisation.
Je comptais justement faire plus tard des établis similaires.
Je n'ai pas vu les dimensions ? Je pensais faire le plateau en 80 de large sur 60 cm de profondeur.
Suite à votre utilisation, auriez-vous des suggestions par rapport aux dimensions ou autres ?
Cordialement
Benoit

Marc Janod
( Modifié )

bonjour,

j'ai fait 70x140cm pour pouvoir les assembler les uns aux autres dans toutes les configurations j'ai préféré faire assez grand car ils sont haut (100cm avec les roulettes) je voulais avoir une longueur L double de la largeur (L=2.l)
pour la hauteur il faut vraiment adapter à son usage. je fais 1,93m mais mon établi d'1m de haut ne serait pas confortable pour les autres.
140cm correspondait à la place que j'avais, et aussi utiliser la règle de scie plongeante sur toute sa longueur

paoson woodworking a fait 60x120cm, et ils sont moins haut.
il faut aussi comparer avec xylolab

Roland19
( Modifié )

Bonjour, sur Mac c'est le logiciel Aperçu qui ouvre les fichiers pdf par défaut et malheureusement il semble incapable de visualiser tes fichiers pdf 3D !

Marc Janod

adobe acrobat sait ouvrir les pdf 3D.
il est peut être téléchargeable pour Mac. ça devrait fonctionner.
télécharger le fichier + télécharger adobe acrobat : ça devrait jouer
