Fabrication d'une défonceuse sous table

  Ce pas à pas présente un projet en cours de réalisation.

Fabrication d'une défonceuse sous table
+

Après de multiples recherches, j'ai décidé de fabriquer une défonceuse sous table.
Je ne suis pas un expert en menuiserie , je débute et je suis en train de m'équiper.Si vous avez des remarques n'hésitez pas à m'en faire part.

Le matériel utilisé est le suivant :

Liste des articles

Mis à jour

Partager

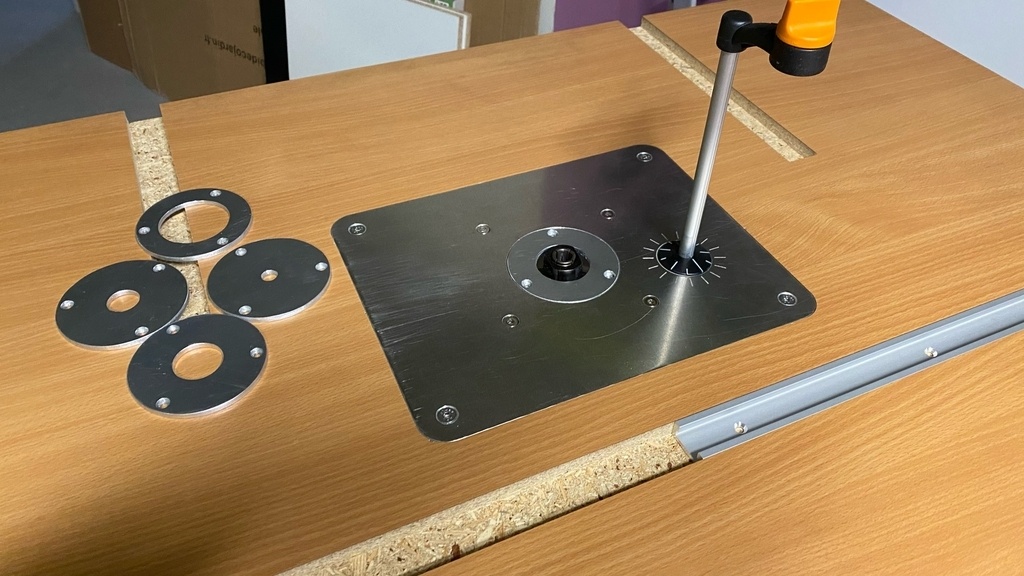

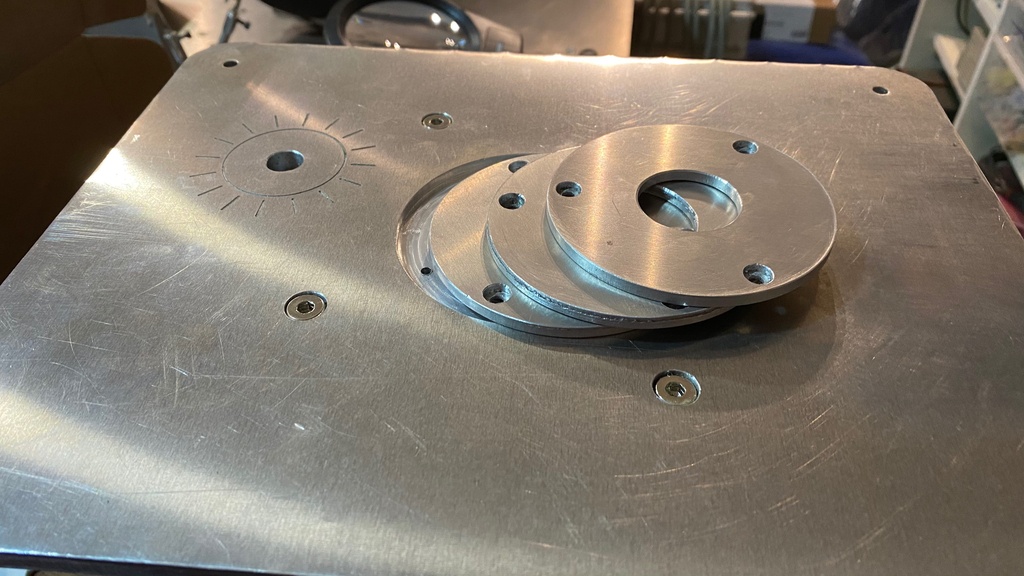

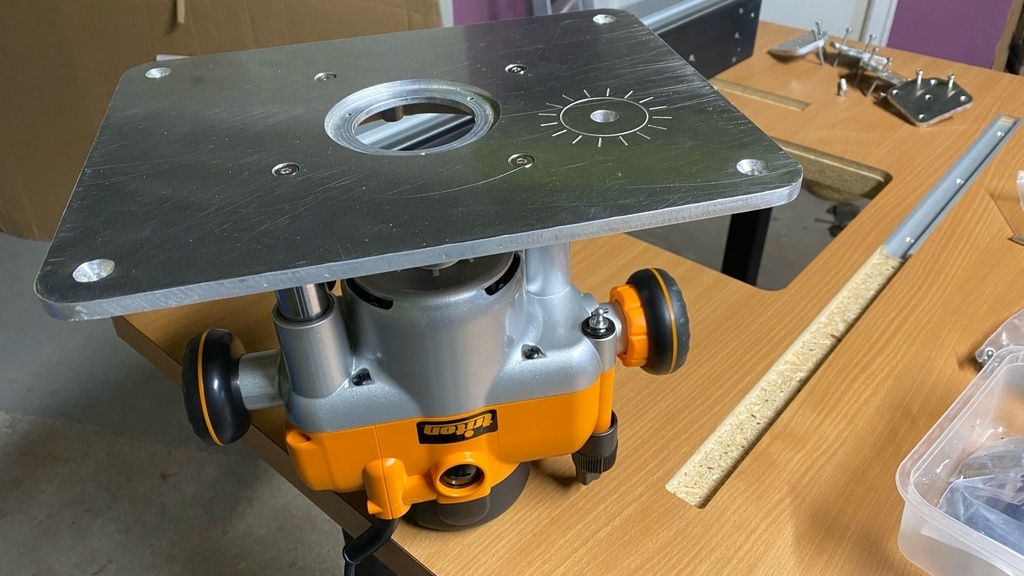

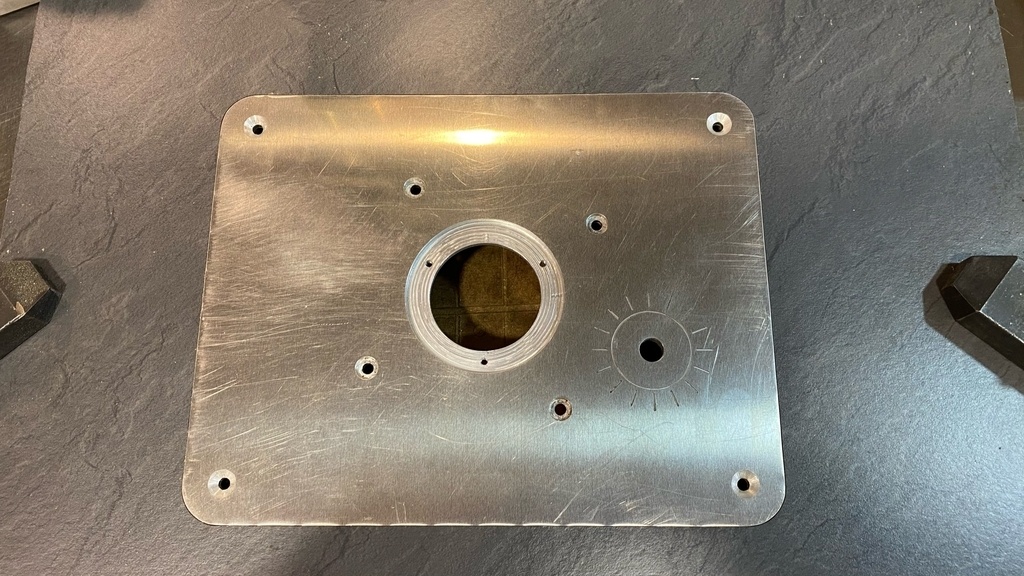

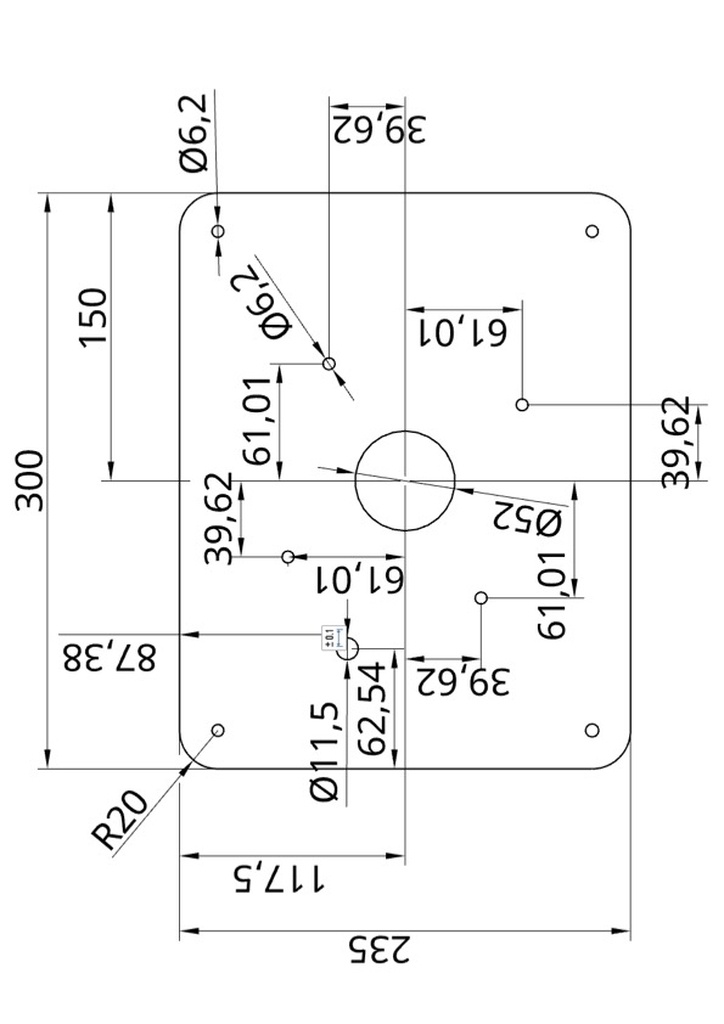

Fabrication de la plaque pour la fixation de la défonceuse TRITON

Plaque d'aluminium de 8mm d'épaisseur.

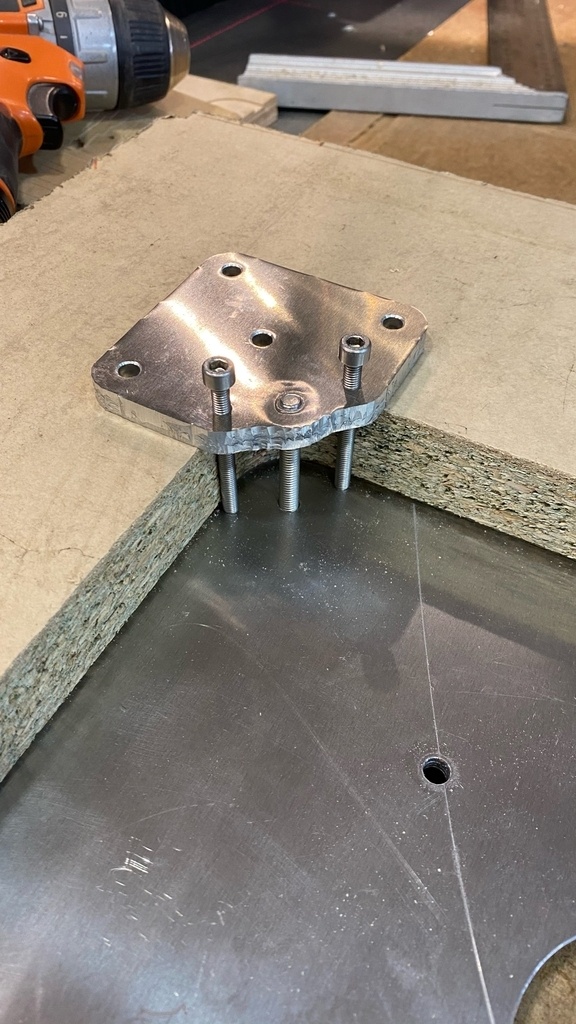

Les 4 pièces de fixation réglage sont en alu de 8mm également

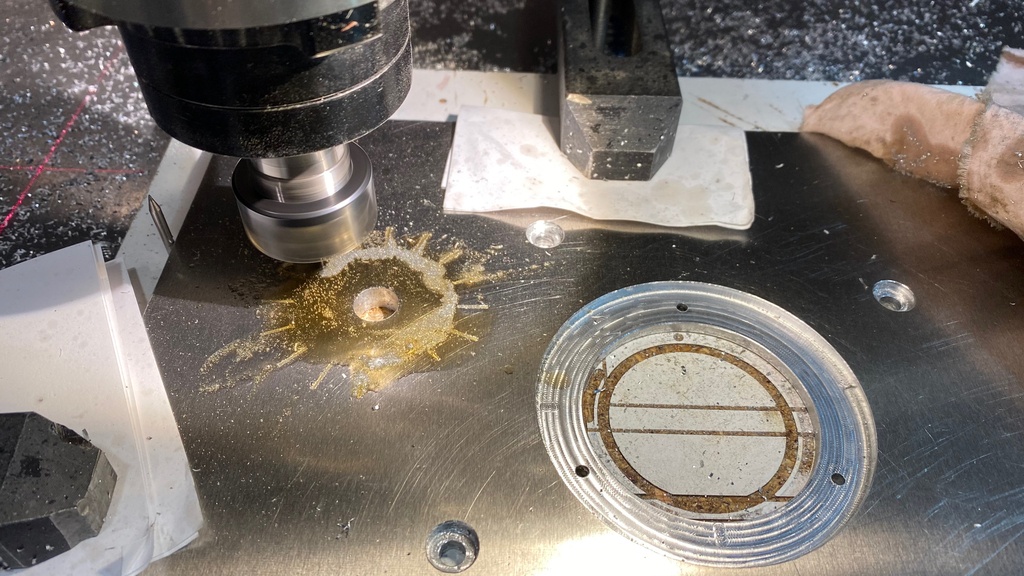

Usinage sur la CNC
Quelques photos...

Publié

Partager

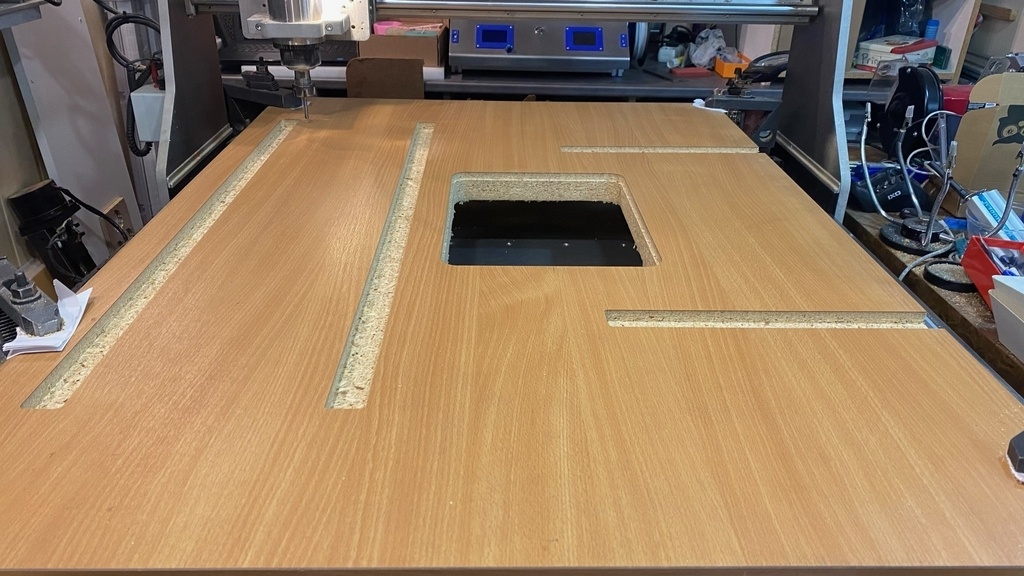

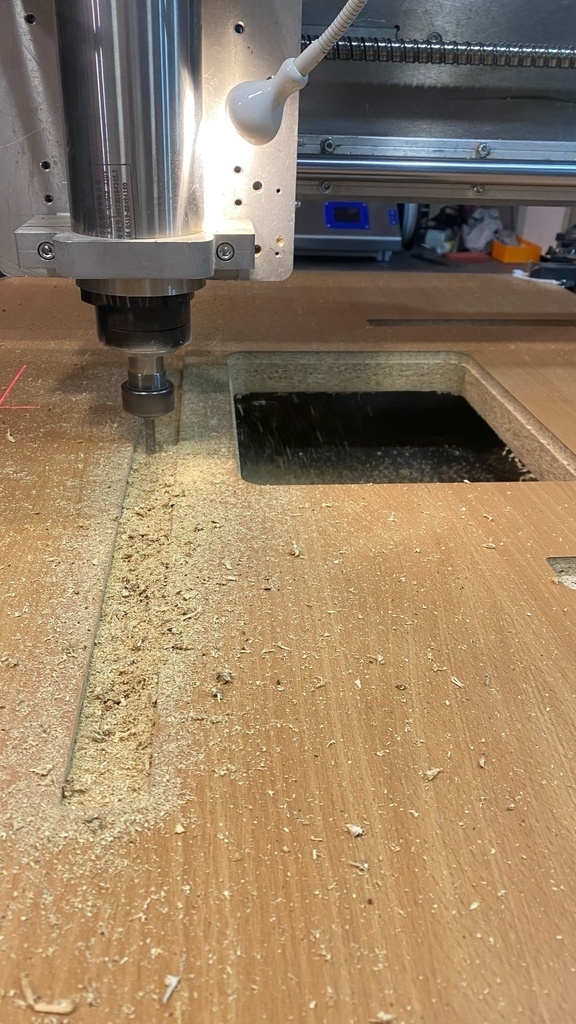

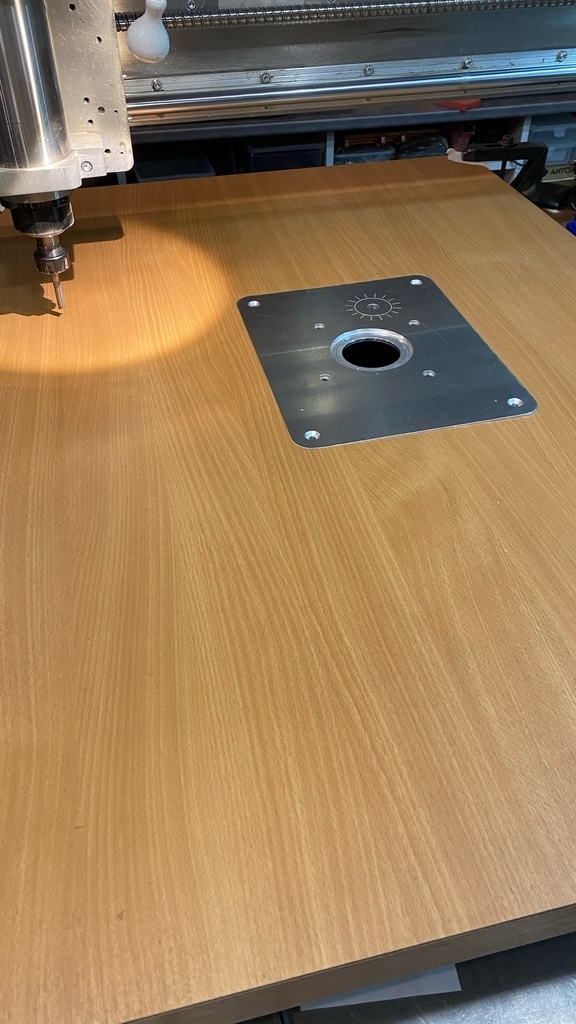

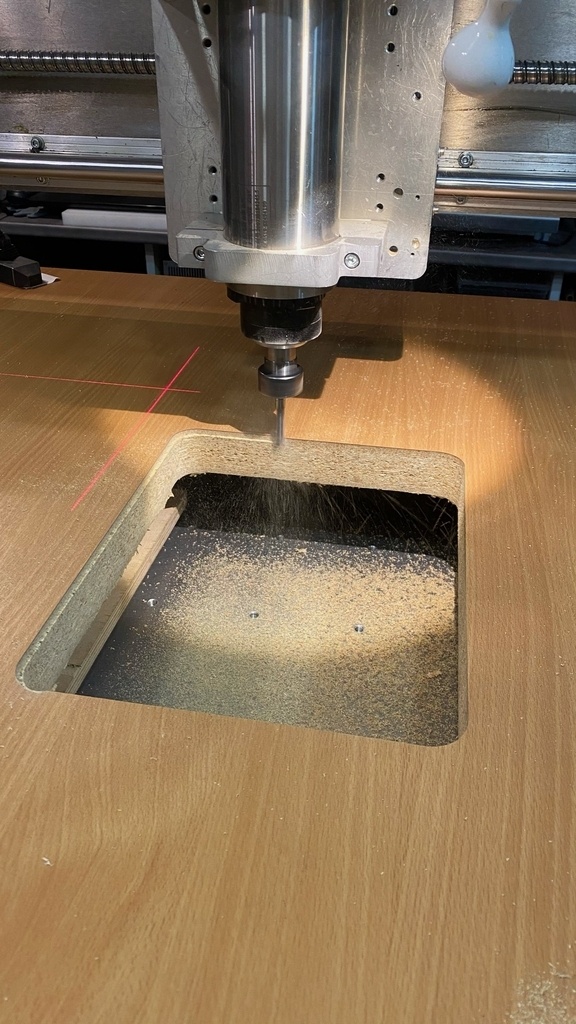

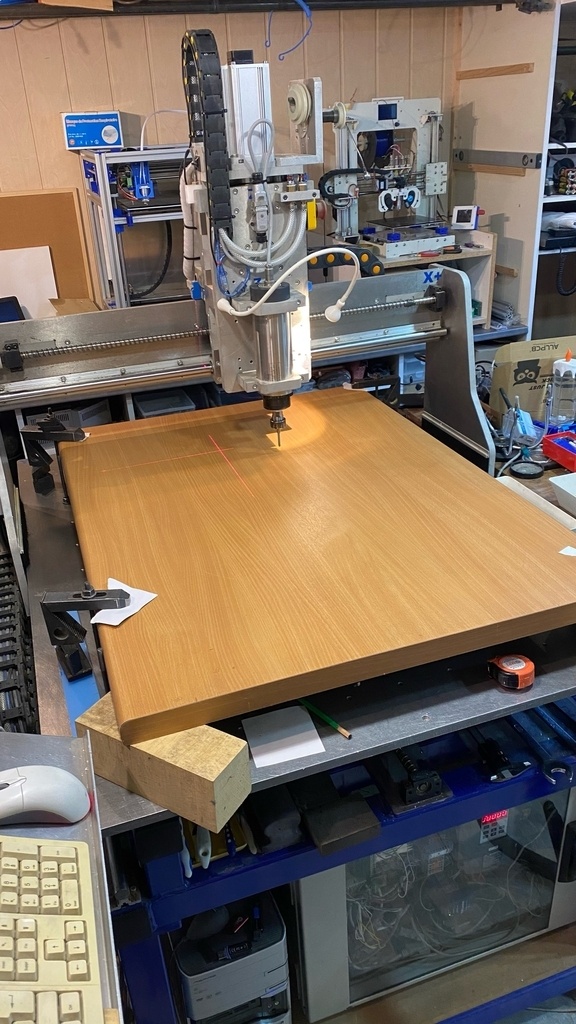

Usinage du plan de travail

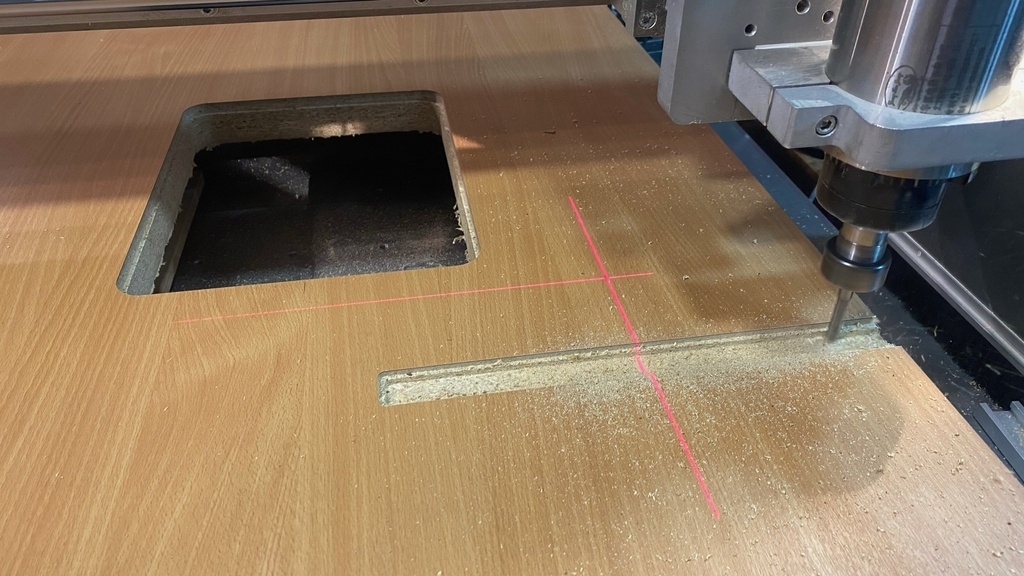

Usinage du plan de travail épaisseur 40mm
Rainures pour les différents guidages et le trou pour recevoir la plaque de fixation de la Défonceuse TRITON TR001
J'ai choisi cette défonceuse pour plusieurs raisons:
Il est possible de régler la hauteur de l'outil par le biais d'une petite manivelle, c'est précis et très pratique.
Plusieurs diamètres de pinces , le 12mm me convient parfaitement.
les critique de cette machine sont bonnes dans l'ensemble.

Publié

Partager

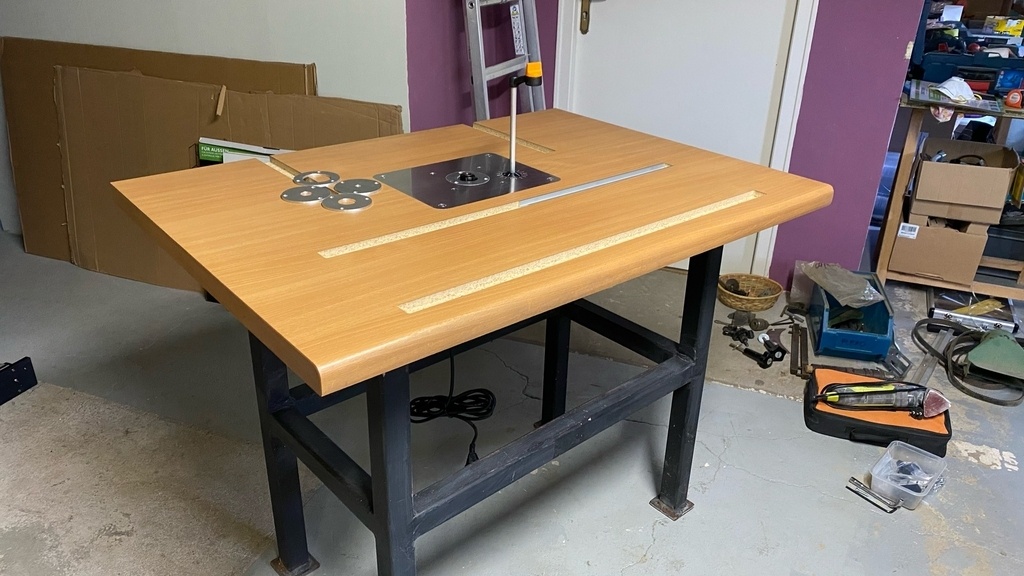

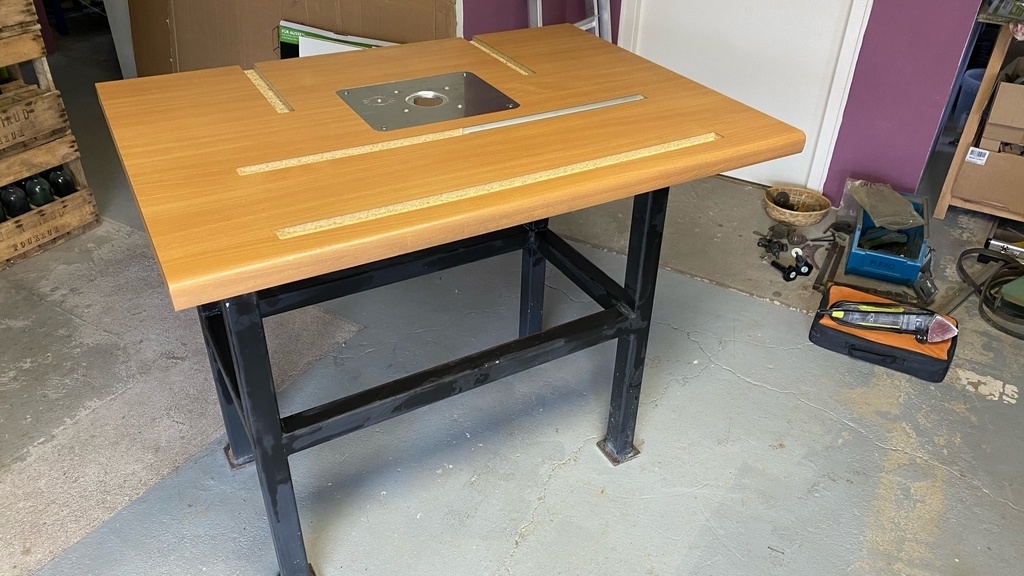

Assemblage des différents éléments

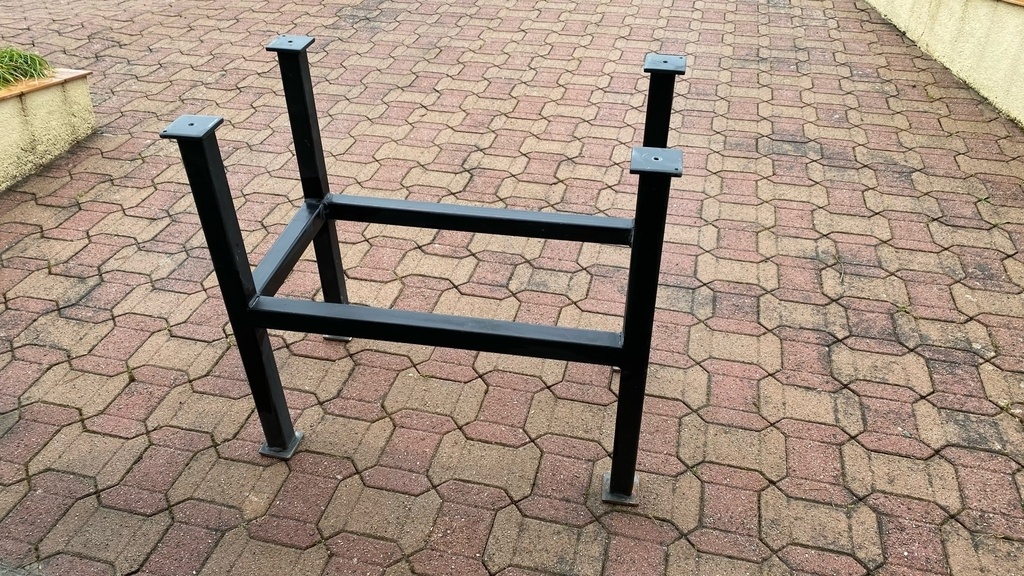

Pour recevoir le plan de travail , j'avais un vieux châssis en ferraille qui fait parfaitement l'affaire.

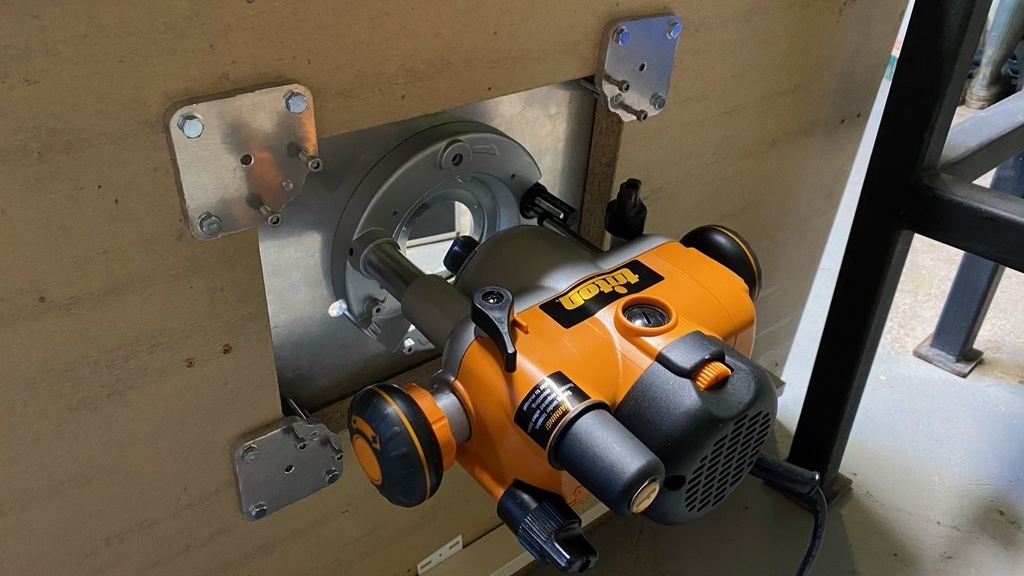

La fixation de la plaque support de la défonceuse est très pratique et elle permet un réglage très précis afin d'être aligné au plan de travail.

Publié Mis à jour

Partager

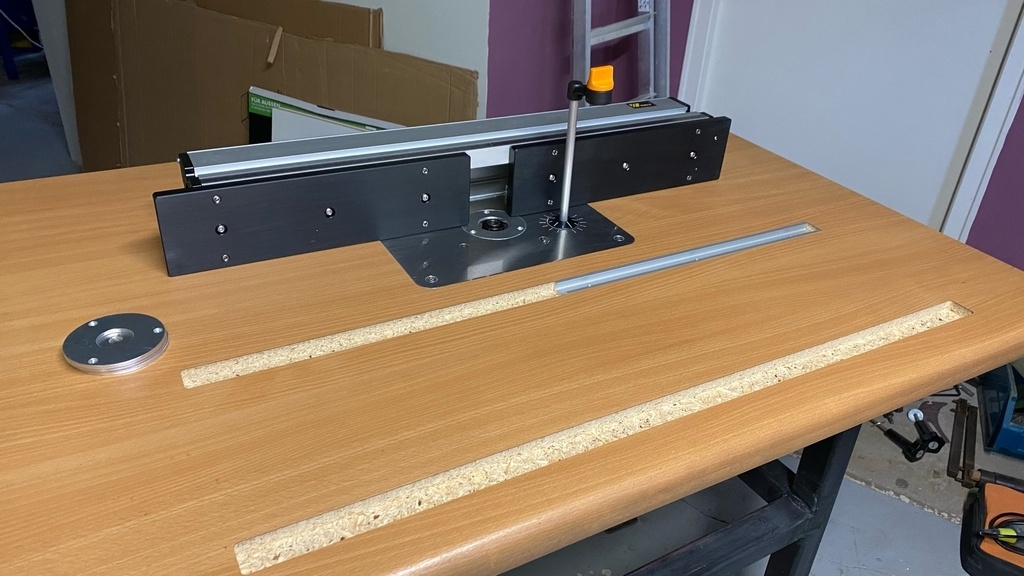

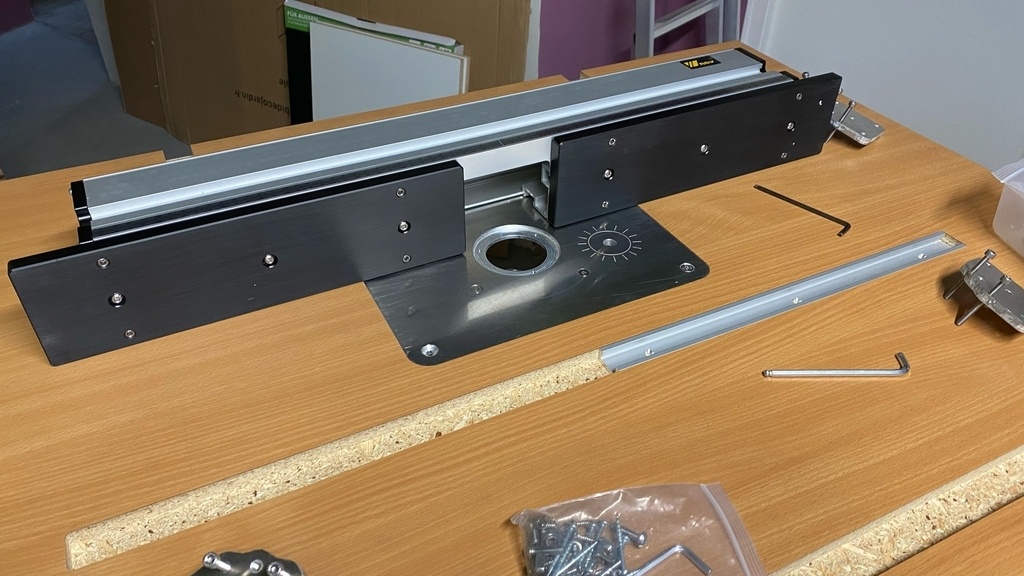

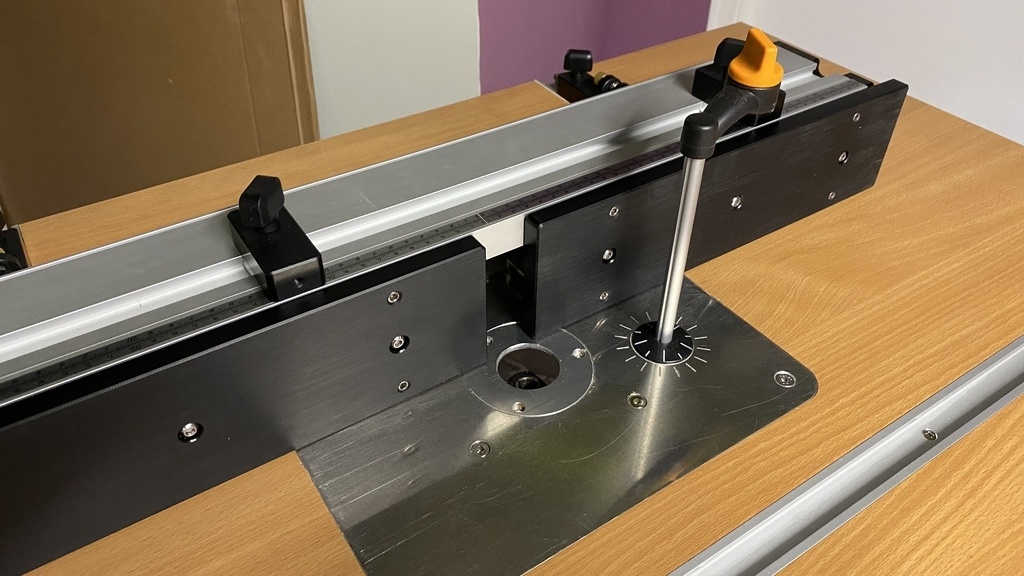

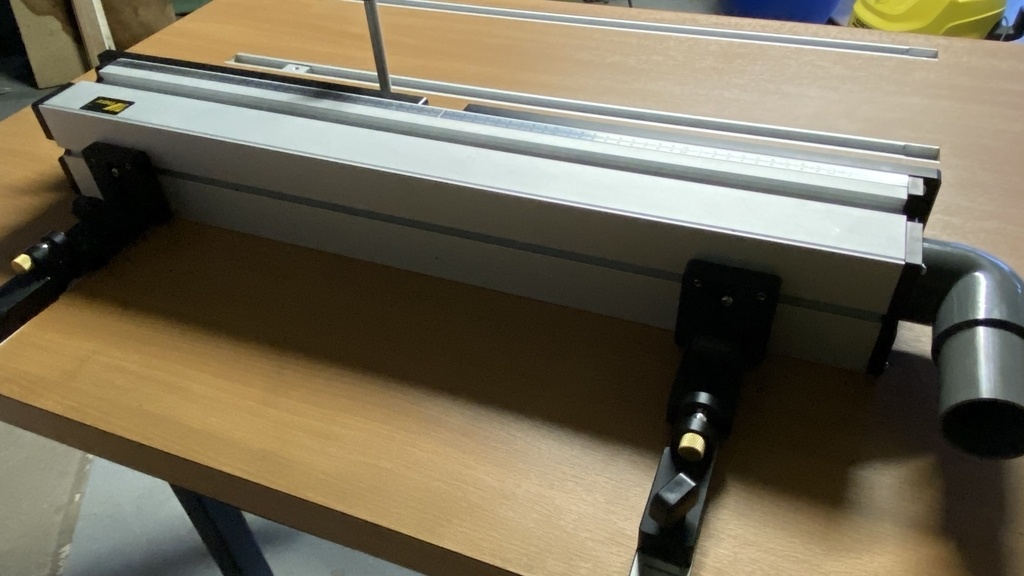

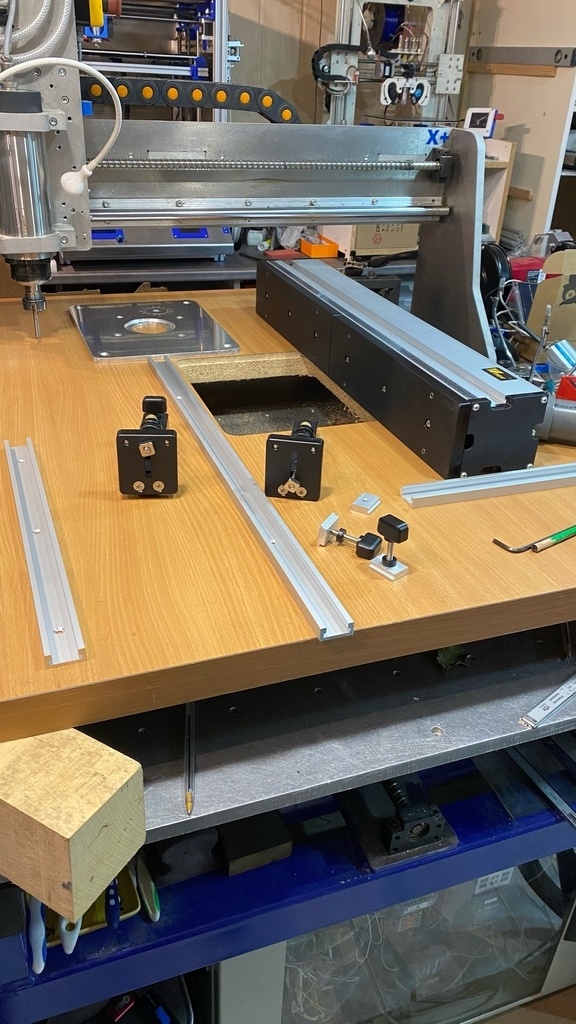

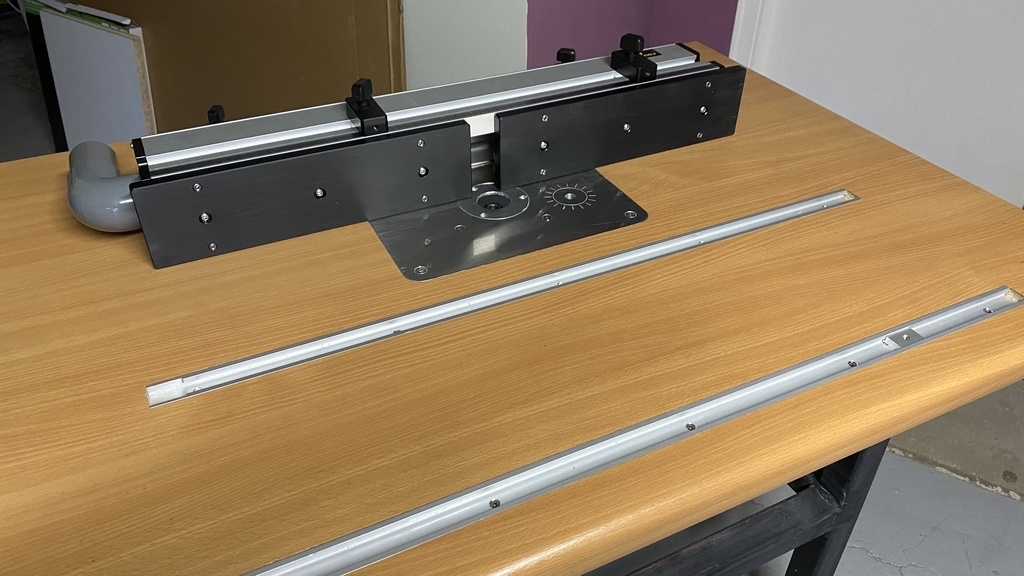

Mise en place des guides

Les guides sont enfin arrivés! largeur 30mm
La machine est prête, bientôt les essais.

Publié

Partager

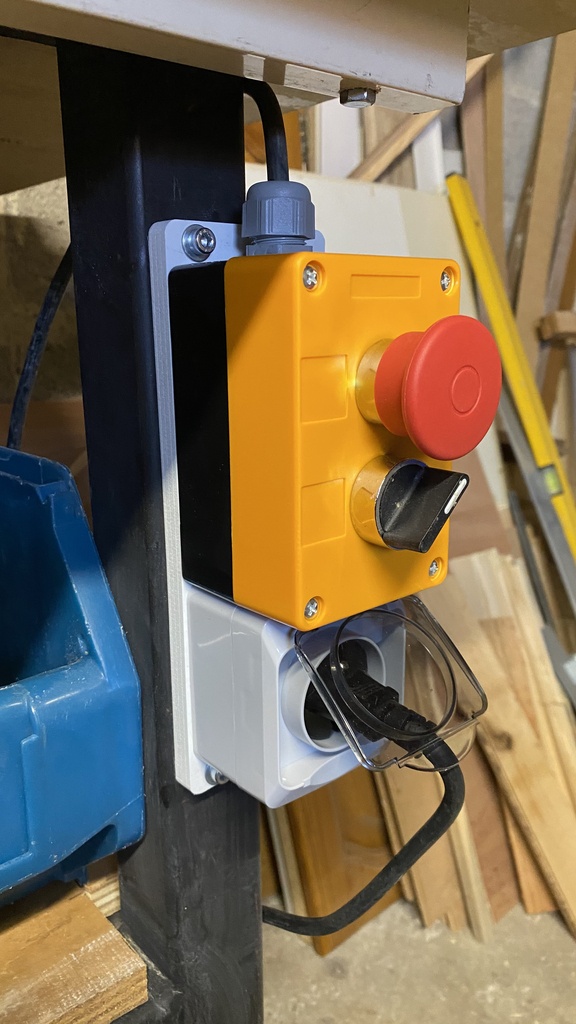

Alimentation de la défonceuse

Afin d'éviter de couper la prise d'alimentation d'origine de la défonceuse et de faciliter son démarrage, j'ai bricolé un boite à boutons avec une prise et un arrêt d'urgence. Quelques photos..

Publié

Partager

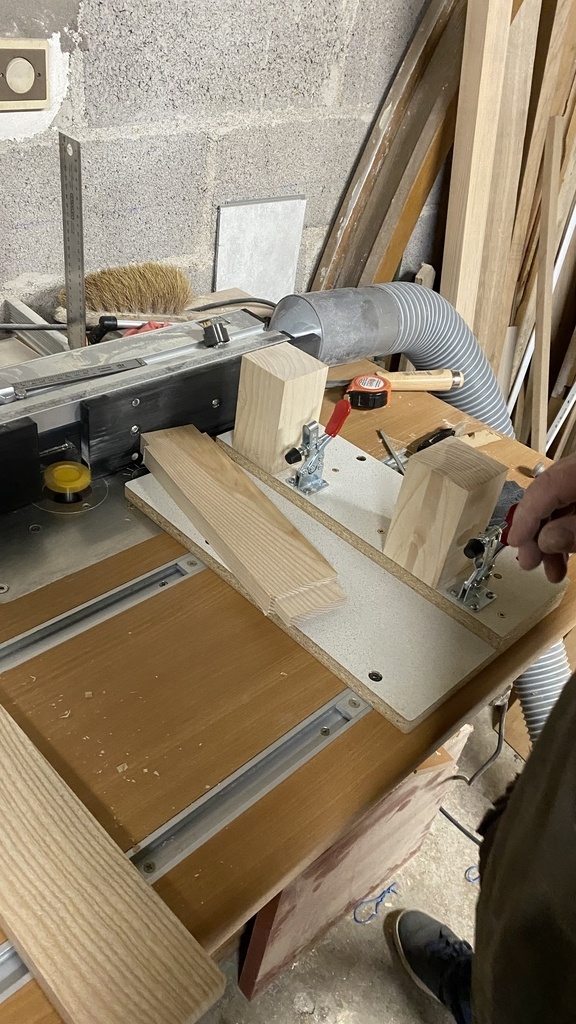

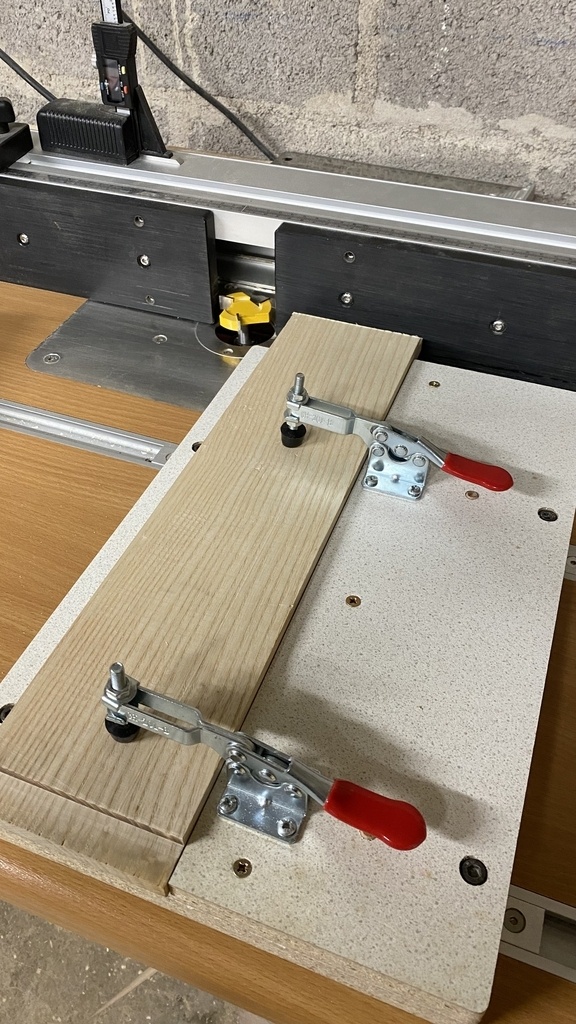

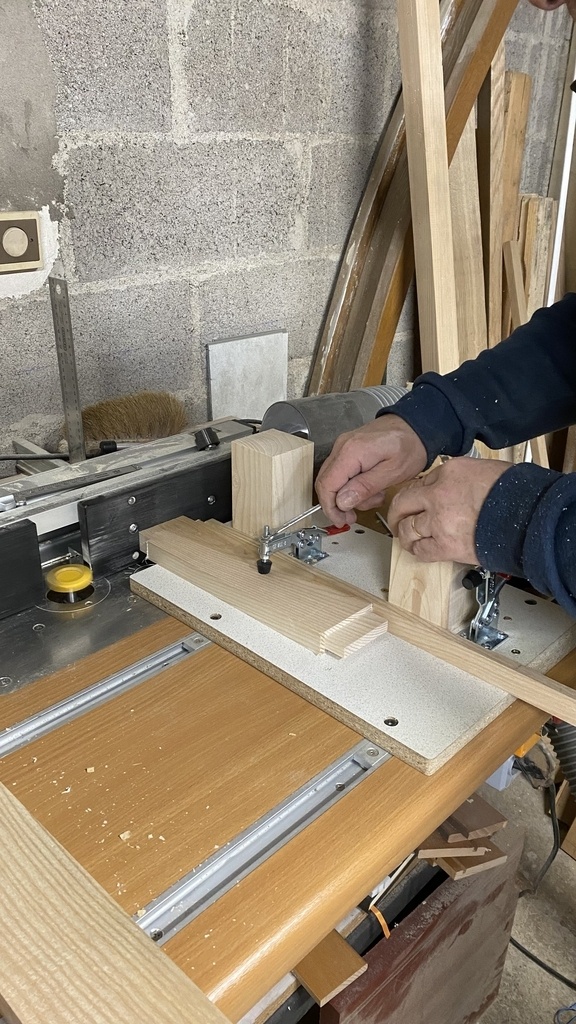

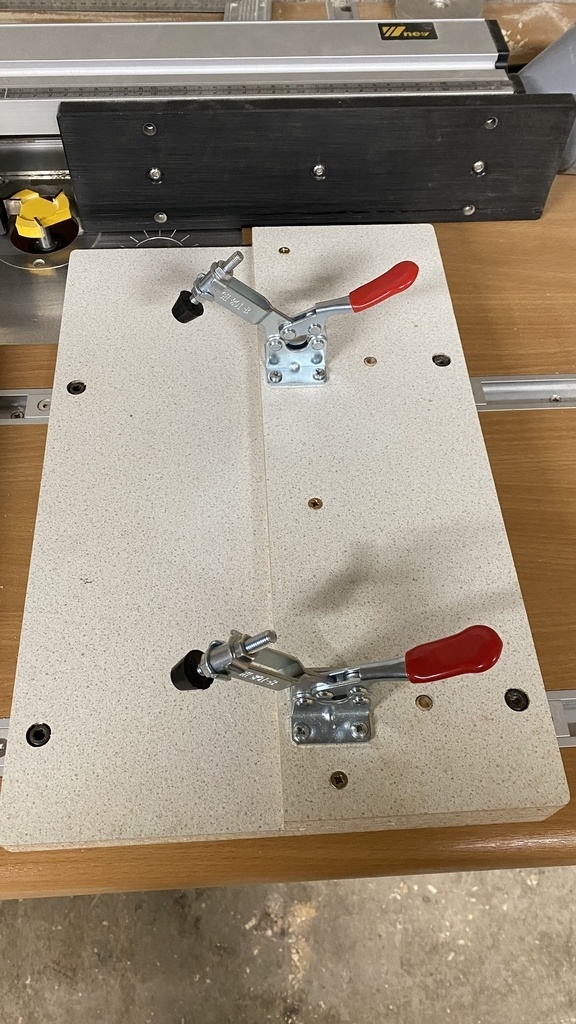

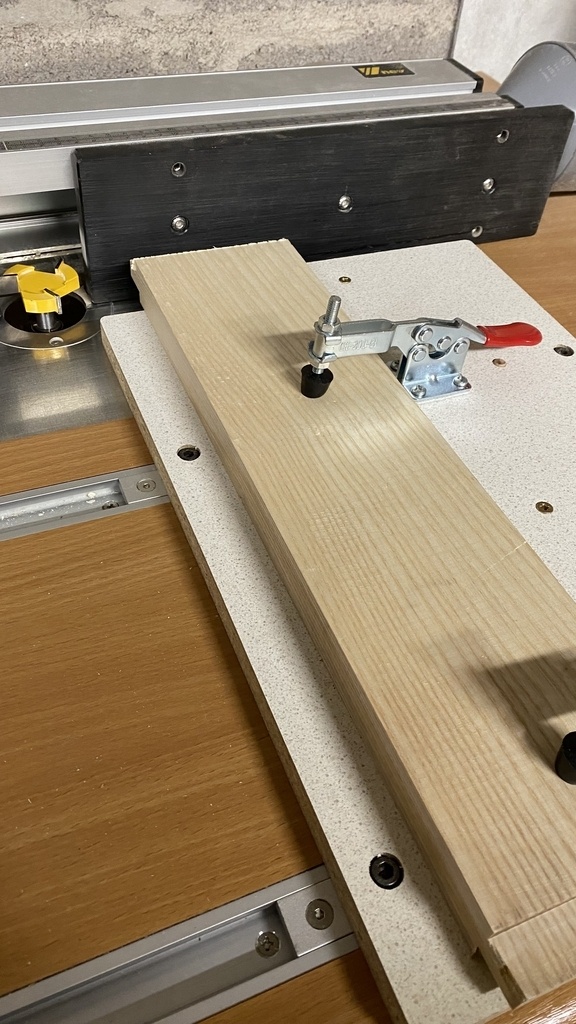

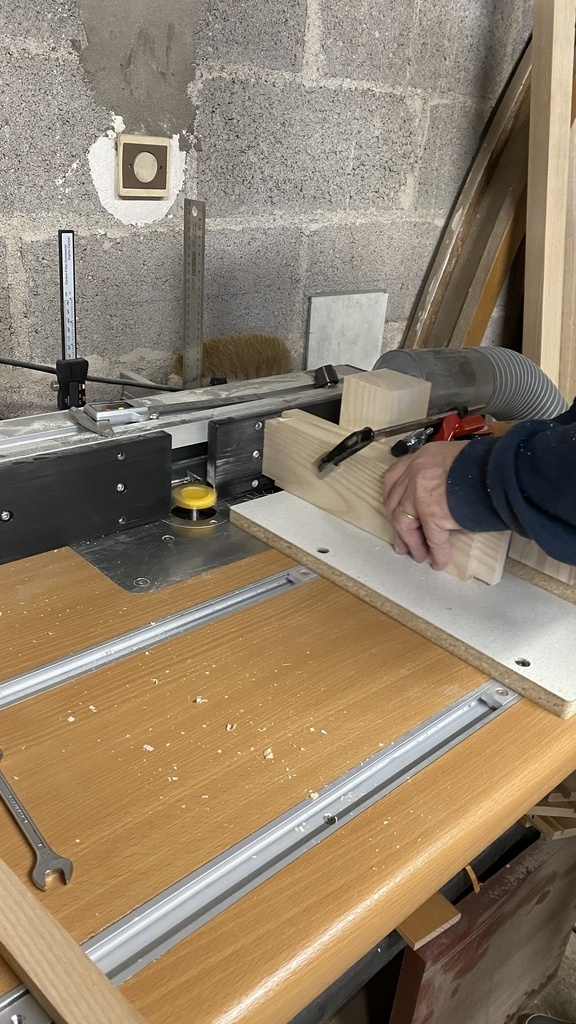

Les guides

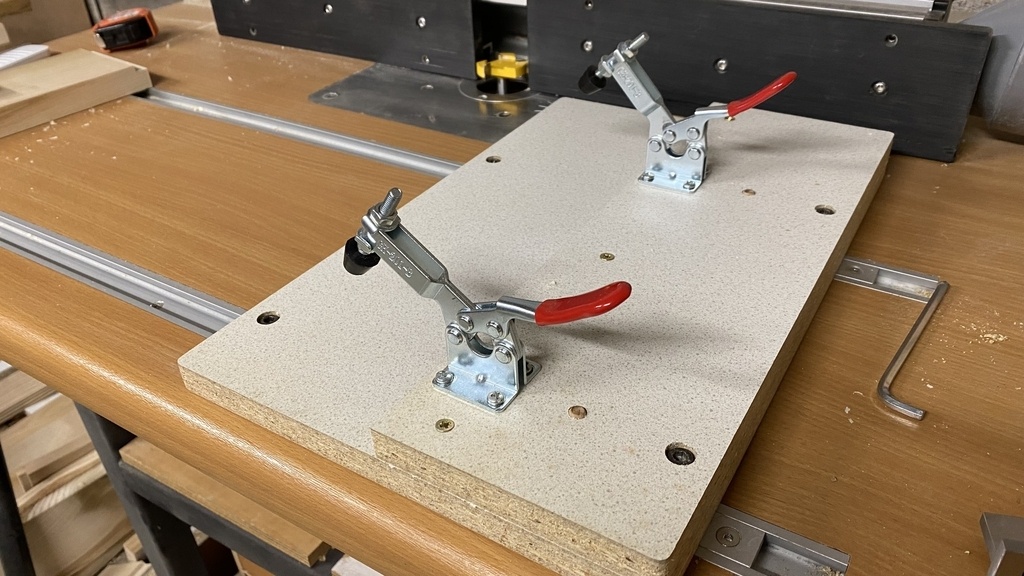

Avec des latences importantes dans mes divers projets de bricolage! Voici le premier guide pour réaliser quelques tenons.
Ce guide est simple et efficace, je vais pouvoir enfin profiter de la défonceuse sous table..

Publié Mis à jour

Partager

Les dimensions

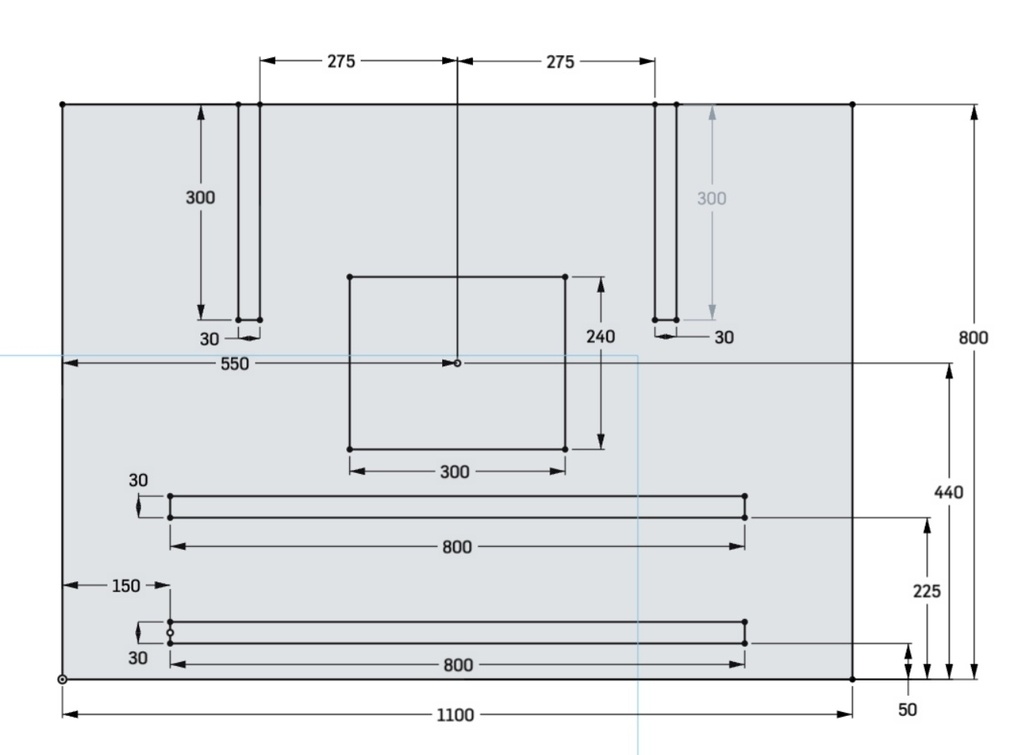

Les dimensions de la table pour la défonceuse TRITON

Publié

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

Olivier Vosges  a publié le pas à pas "Fabrication d'une défonceuse sous table".
il y a 3 ans
Olivier Vosges  a publié l'article "Usinage du plan de travail".
il y a 3 ans
Olivier Vosges  a publié l'article "Assemblage des différents éléments".
il y a 3 ans
Philippe belguiral

ben voilà une plaque pour la triton qui ressenble à qqu chose ... c'est bien quand meme une cnc !! et moi j'en ai pas (snif)

Kudsak
( Modifié )

Ah oui, là y a pas à dire, ça aide bien la CNC. Je suis en train de faire ma plaque de défonceuse... je suis pas encore sûr du résultat ^^.

EricFd

tu n'as pas fait semblant ...
Que penses tu du guide ? les frais de ports me refroidissent un peu ...

Olivier Vosges

Je pense que le prix du port est élevé mais au final le total me paraît correct.
Je trouve le produit de bonne qualité, je ne suis pas déçu et avec un prix de port élevé cela évite souvent les frais de douane...
Livraison rapide et très bien emballé.
Je n’ai pas encore utilisé, j’attends les guides pour finaliser le montage. Photos à venir!

Sarcelle sculptée formation Jean-Michel Lecat

😥 CNC, Aliexpress. Je passe mon tour…

C'est beau tout de même.

Roland19

c'est du beau travai, quelle CNC tu utilises ?

Olivier Vosges
( Modifié )

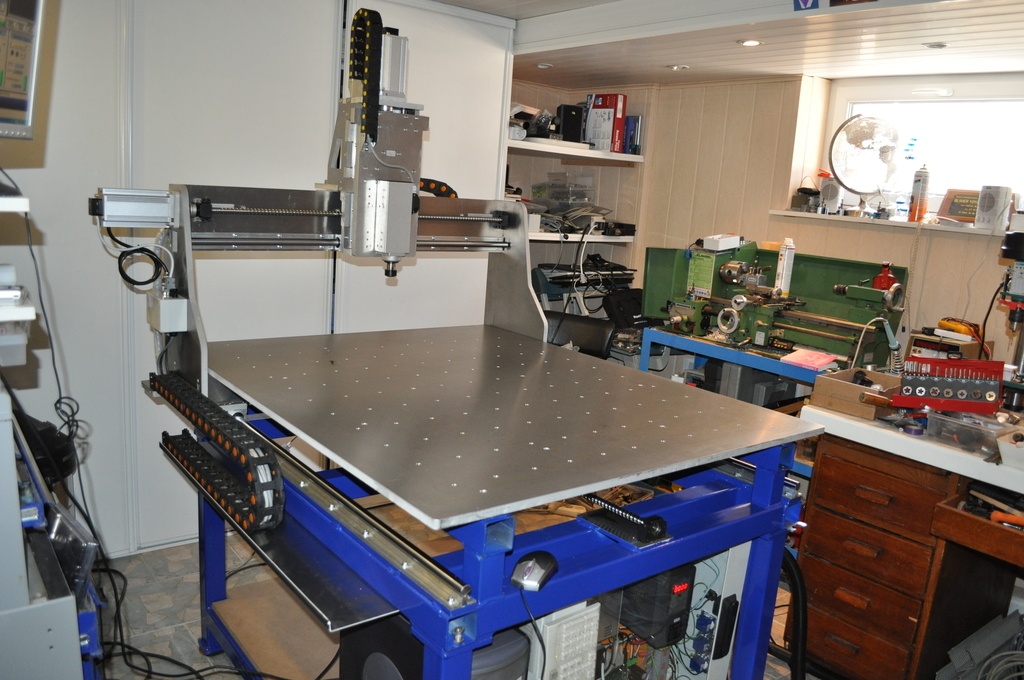

C'est une CNC que j'ai fabriquée en 2011 , c'est un outil tellement pratique et utile !!

marc40110

heureusement que vous dites "pas un expert ! avec ces fabrications j 'ai bien l impression d'un pro , merci je suis loin de ceci

Olivier Vosges  a publié l'article "Mise en place des guides".
il y a 3 ans
Olivier Vosges  a publié l'article "Alimentation de la défonceuse".
il y a 3 ans
YvesR
( Modifié )

Ça me donne des idée mais pour la plaque alu faite à la CNC, là je ne pourrai pas suivre.
Par contre, j'ai une question sur la TRA001, j'ai acheté la même. J'ai fait un petit montage vite fait en utilisant un espace libre de ma table de scie (j'avais du voir ça sur Youtube) et je me suis aperçu que pour démonter la fraise le blocage automatique de la broche n'est pas accessible quand l’interrupteur et en position ON, c'est donc pas super pratique. Comment faite vous avez votre système, j'ai peut-être loupé quelque chose.
merci pour la réponse.

Sarcelle sculptée formation Jean-Michel Lecat

Bonjour,
les concepteurs ont manifestement pensé à la sécurité.

J'installe la mienne de manière à avoir toujours accès à ce bouton ; je le mets sur OFF avant de manipuler la machine.

Si ton installation ne le permet pas, j'imagine un levier ou un poussoir indépendant pour enfoncer ce blocage.

Sarcelle sculptée formation Jean-Michel Lecat

j'ai relu le manuel. C'est la position de la défonceuse pour changer une fraise qui bloque l'interrupteur.

>Réglez de nouveau la défonceuse à une profondeur normale. Cela dégagera le verrouillage de la pince de serrage et relâchera le cache de l’interrupteur (12), le rendant de nouveau accessible.

YvesR

Et oui, c'est une sécurité mais qui n'est pas débrayable. Faut faire avec.

Olivier Vosges

Bonjour à tous , vous avez raison, pour le verrouillage c'est pas très pratique ... mais bon dans l'ensemble c'est une bonne machine. Je n'ai pas encore trouvé de solution ....

Olivier Vosges  a publié l'article "Les guides".
il y a 2 ans
Manuela

Bonjour,
Merci beaucoup pour les plans (que je ne parviens pas à ouvrir pour l'instant). J'aimerais savoir qu'elle est l'épaisseur d'alu pour les cercles qui permettent d'adapter le trou à la taille de la fraise.
Merci d'avance,
Amicalement,
Manuela

freyrjay
( Modifié )

Bonjour Olivier Vosges, pourriez vous mettre les dimensions de votre table ainsi que les différentes mesures entre les rails, insert pour défonçeuse, enfin la totale ? je pense m'inspirer grandement de la votre.
merci d'avance

Olivier Vosges

Les dimensions ont été ajoutées , bon bricolage !

lairdubois.fr/...-les-dimensions

Olivier Vosges  a publié l'article "Les dimensions".
il y a 1 an
chaboum
( Modifié )

Extraordinaire !! Vraiment très pro et avec de bonnes idées. Quel type de rail (et coulisse) avez-vous utilisé pour faire le guide pour réaliser les tenons ? Car j'en cherche mais qui puisse être "fluide" et surtout ne pas avoir de jeu dans le rail. Si vous avez un lien ... Merci et bravo encore

Olivier Vosges

Bonjour chaboum ,
j'ai acheté ces rails et accessoires sur aliexpress
yxtools.aliexp....4c095e5bKE9Ej3

wnew.aliexpres....4c095e5bKE9Ej3

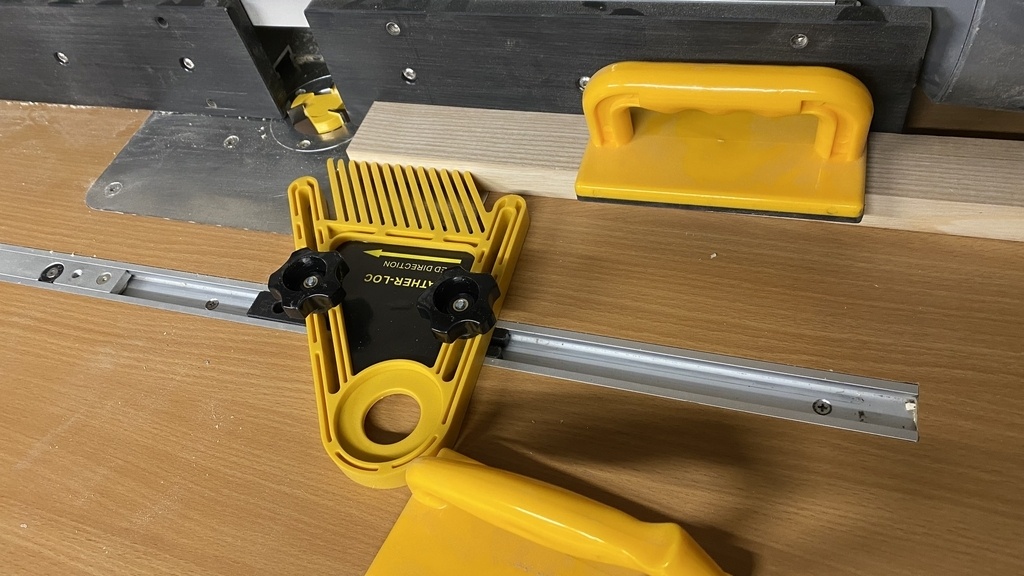

les guides jaunes , c'est vraiment pratique, ca permet de bien plaquer la pièce à usiner sur les guides.

fr.aliexpress....sh!FR!119921654

Bon bricolage

chaboum

Merci Olivier Vosges . Par contre tes liens me renvoient sur la boutique générale du vendeur. Je te mets 2 photos des rails qu'il proposent. Il me semble que tu as pris le modèle que j'ai nommé B non ? Car le A n'est pas très précis .

Olivier Vosges

chaboum c'est le modèle B qui permet de rattraper le jeu.

chaboum

Olivier Vosges MERCI !!

EricM91

il y a aussi ce site en Allemagne les prix sont pas trop mal et le matos c'est pas du RPC

sautershop.fr/

Droz
( Modifié )

Super projet, bravo ! Malheureusement, le lien sur le Guide parallele ( Ali Express-fr.aliexpress.....27426c37t75Kjb) ne fonctionne plus. Avez vous une idee de comment on peut se le procurer ? Quelle marque ?
Merci d'avance de votre reponse.

Droz

Merci, mais ca c'est les rails en T, ce qui m'interesse c'est le guide parallele....

kigwen1
Olivier Vosges

Bonjour , voici un nouveau produit équivalent qui me semble pas trop mal :
fr.aliexpress....ayAdapt=glo2fra

et celui que j'avais acheté

fr.aliexpress....c!FR!119921654!

Bon bricolage !
