Tous mes fers en stock étaient dans le même état usagé ...donc plus de rabotage .....
J'ai donc décidé d'affuter les fers de ma raboteuse C210B.

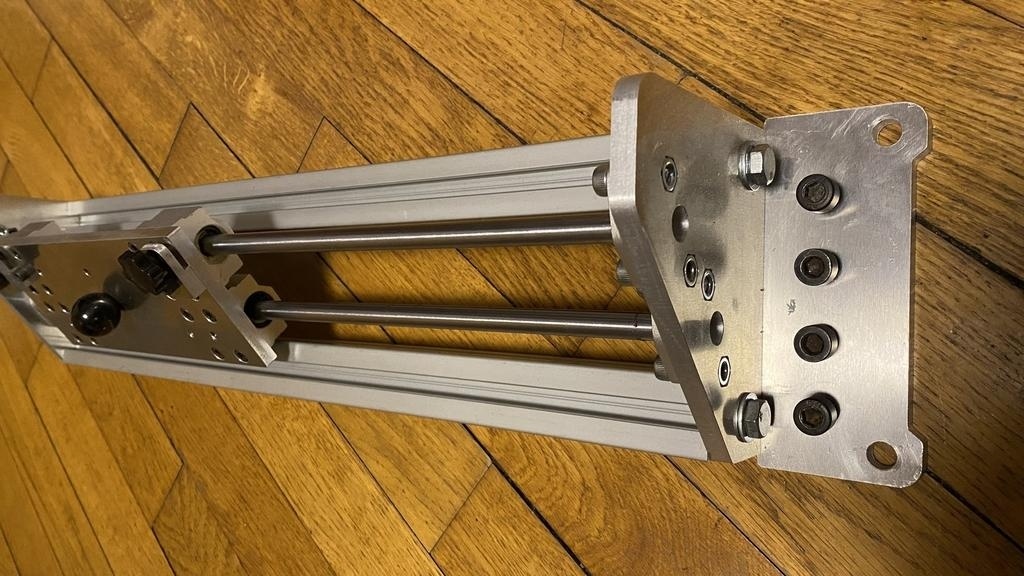

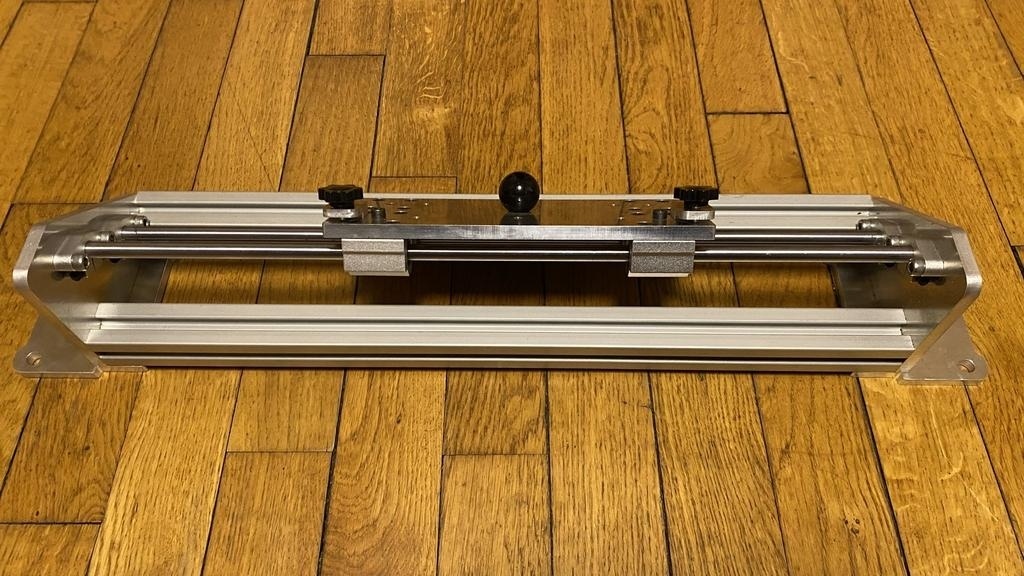

Cette version décrite a été réalisée avec des flasques et un support de fer en alu mais le prototype a été fait en stratifié de 10mm (médium , contreplaqué) et çà fonctionne pareil !!!
Les profilés ALU de 20 de section peuvent être remplacés par des tasseaux en bois également.

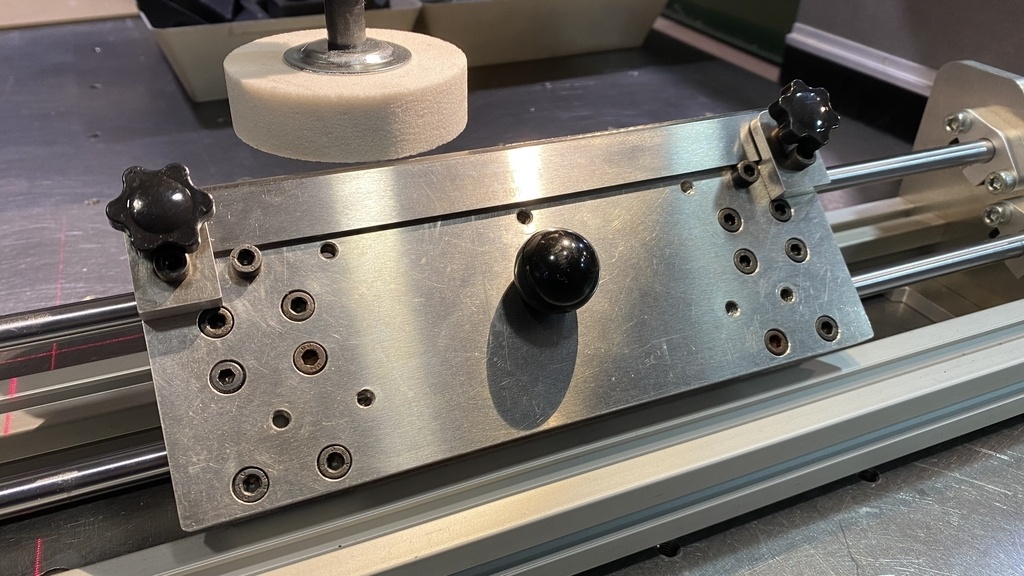

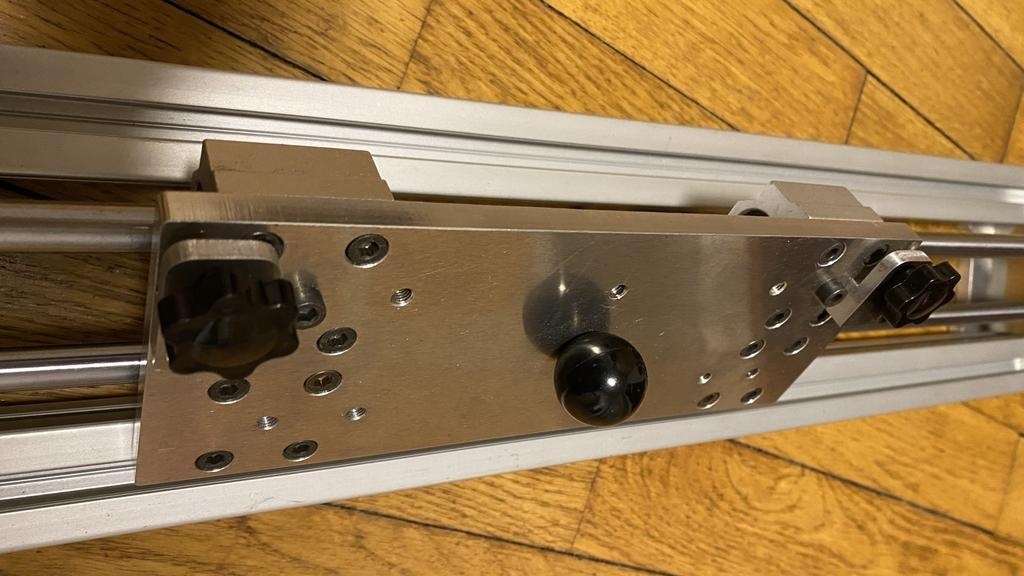

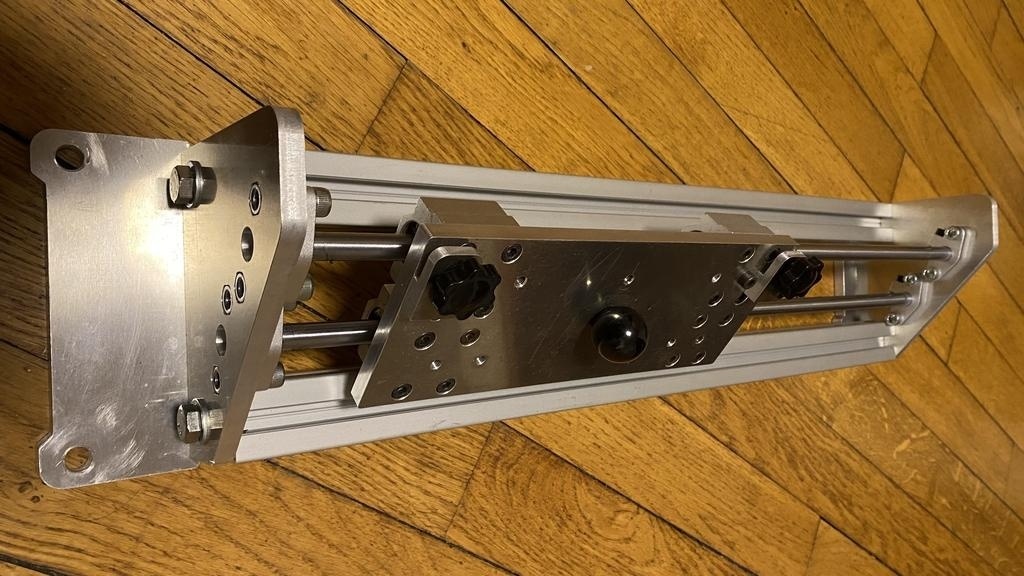

La face du fer a affuter est positionnée à l'horizontale grâce à l'angle du chariot coulissant (42°)
C'est l'axe Z de la CNC ou d’une perceuse à colonne qui permet la rotation et la descente de la meule.

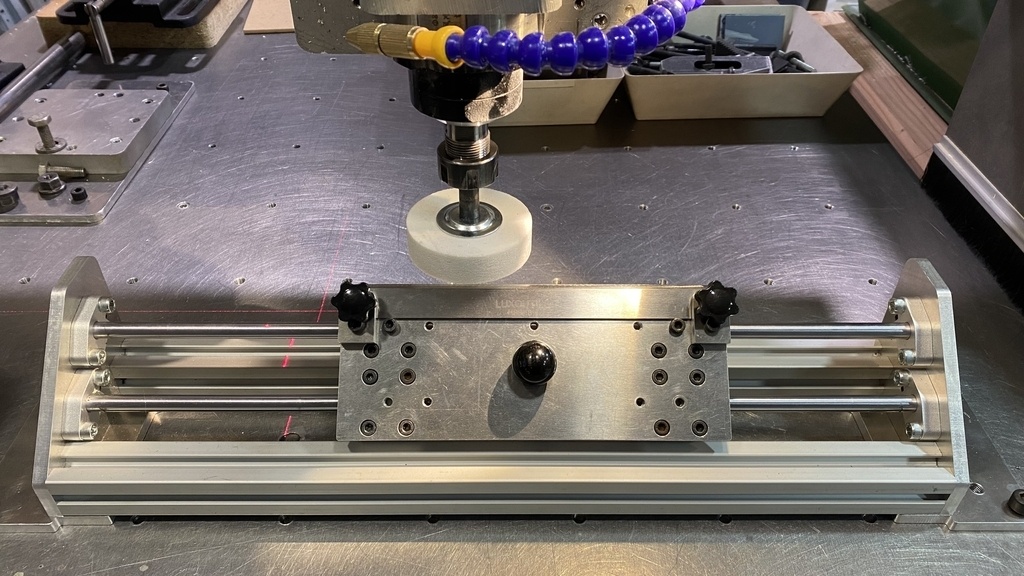

Il faut positionner l'ensemble sous la meule, affleurer la meule sur le fer monté sur le support coulissant. et c'est parti.
Le résultat est très correct pour un petit prix !
Liste des articles
Les différentes pièces mécaniques du montage.
Les 2 profilés ALU 20x20mm longueur 500 mm: (ou tasseau de 20x20)
fr.aliexpress....c!FR!119921654!
Les 2 axes sont du 10mm de diamètre longueur 500 mm :
fr.aliexpress....8000000600304_1
Les 4 fixations qui permettent de maintenir les axes de 10mm :
fr.aliexpress....id=KOvHhuGO7N8v
Les glissières à roulement de 10mm SCS10U 4 pièces :
fr.aliexpress.....58!!!27.83!!@2
Les vis de serrage et bouton de maintien :
fr.aliexpress....ayAdapt=glo2fra
Le support de meule et la meule :
fr.aliexpress....ayAdapt=glo2fra
