Olivier Vosges

Etau MOXON double vis tout en BOIS ..

  Ce pas à pas présente un projet en cours de réalisation.

Etau MOXON double vis tout en BOIS ..
+

Dans ce pas à pas, je vous présente la réalisation d'une presse ou étau de type MOXON qui sera installée sur mon futur établi (en projet).
Ce projet est réalisé à l'aide de ma CNC, ce qui facilite bien la tâche pour la fabrication des différentes pièces.
Toutes les pièces brutes sont rabotées sur une Lurem C210B.

Cette presse n'est pas de mon invention! Je me suis inspiré du site suivant et j'ai apporté quelques personnalisations :

ibuildit.ca/pl...ar-linked-vise/

  • Deux roulements à billes pour les vis M30
  • Les vis sont en bois de Frêne

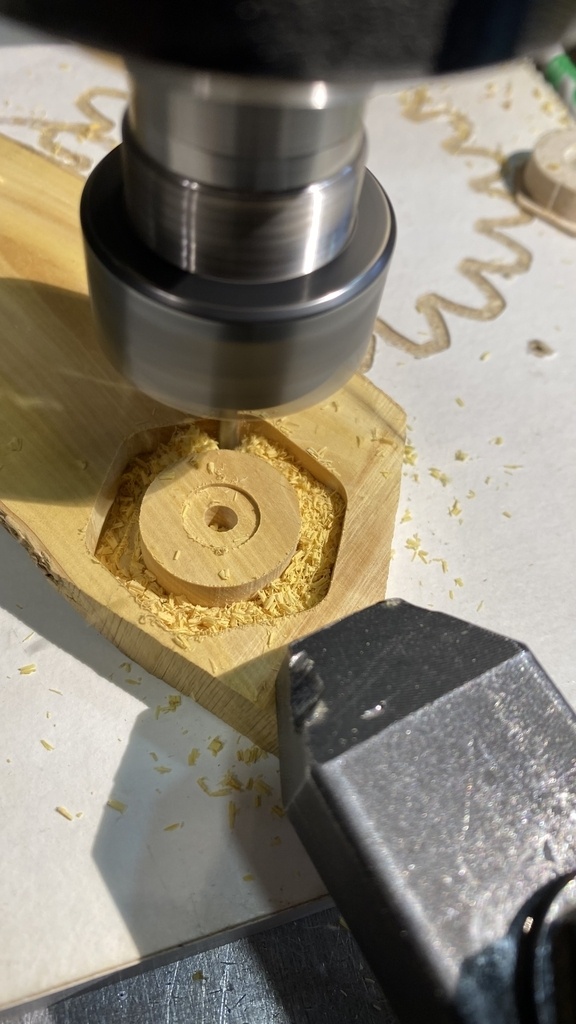

  • Des roulements à billes sur les pignons du centre

J'ai dessiné ce projet sur ONSHAPE, logiciel en ligne très bien fait et gratuit.
C'est un excellent outils pour bricoler. Vraiment pratique et quand on connait SOLIDWORKS c'est quasi la même chose.

Liste des articles

Mis à jour

Partager

Les vis en bois

Avant de débuter ce projet j'ai déjà essayé de fabriquer les vis en bois. C'est la partie la plus compliquée.

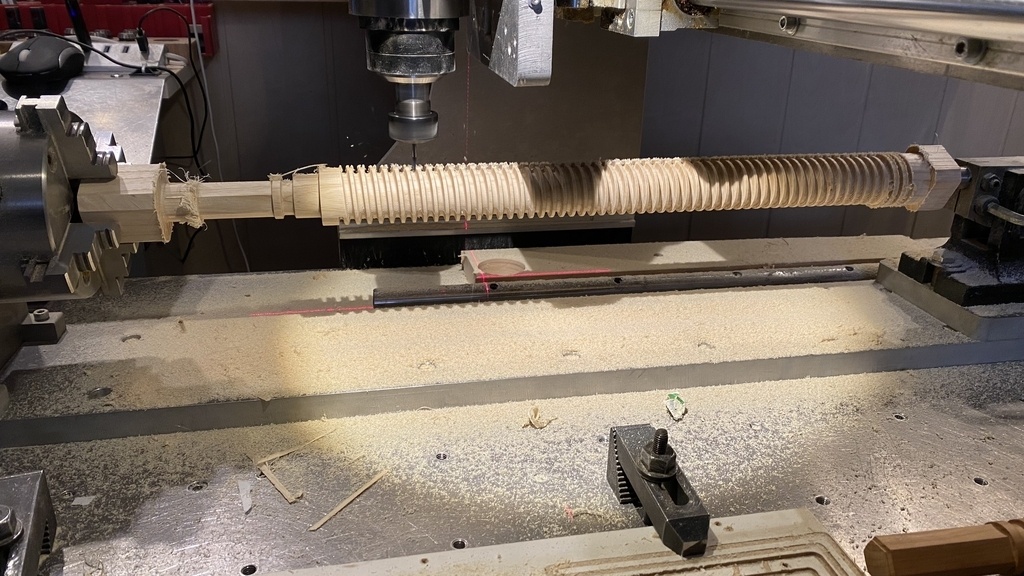

J'ai mis en oeuvre le 4ème axe sur ma CNC (il dormait depuis 10 ans.....)
Le résultat est sans appel!

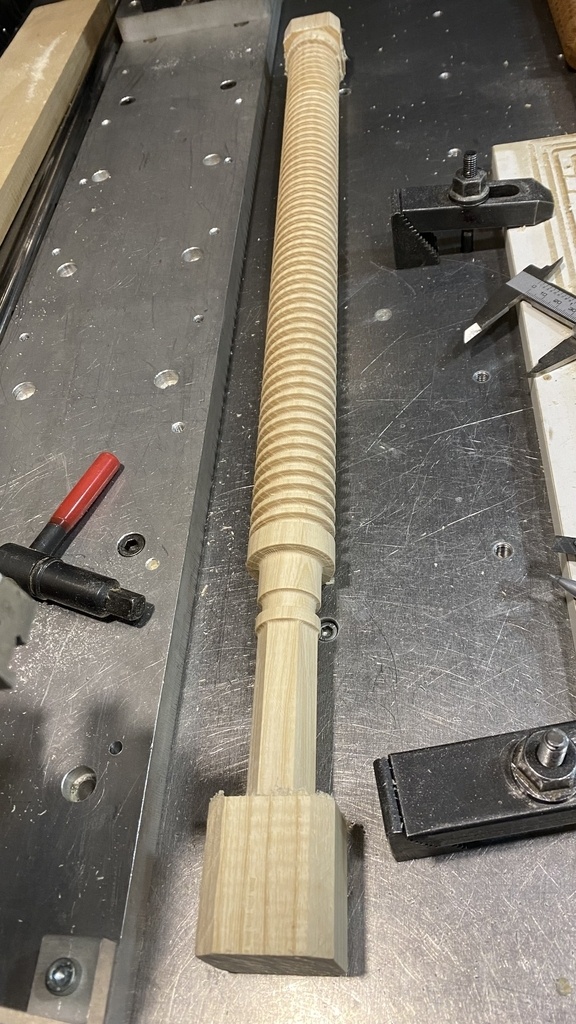

Les vis sont en Frêne.
Les brut ont une section 44 mm x 44 mm longueur 650mm

Caractéristiques :

  • Diamètre de la vis = 40 mm
  • Pas = 8 mm
  • Filet = Trapézoïdal
  • Longueur filetage = 450 mm
  • Longueur de la vis = 550 mm

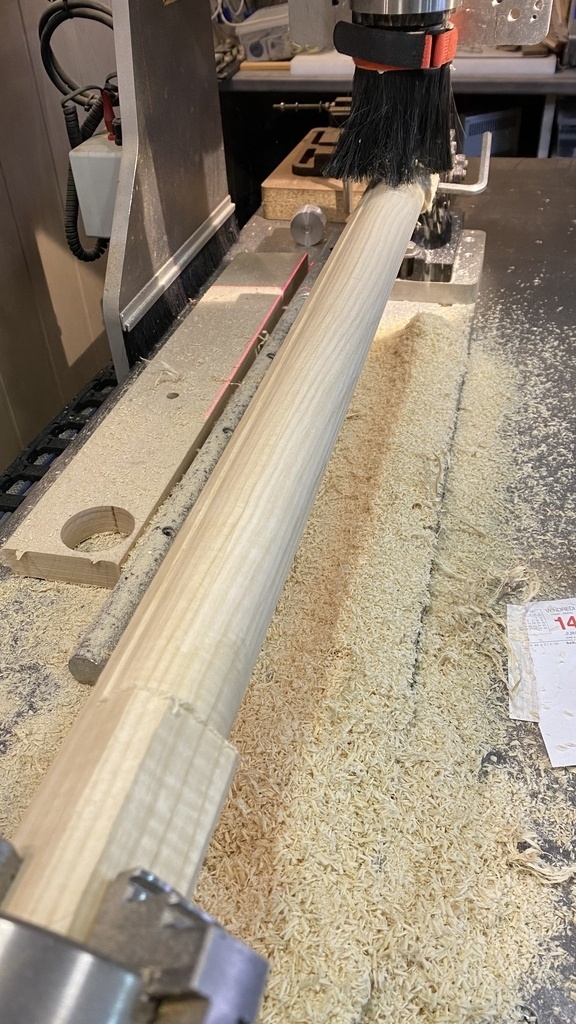

Un premier usinage pour mettre en forme la pièce de bois carrée en un cylindre de 42mm

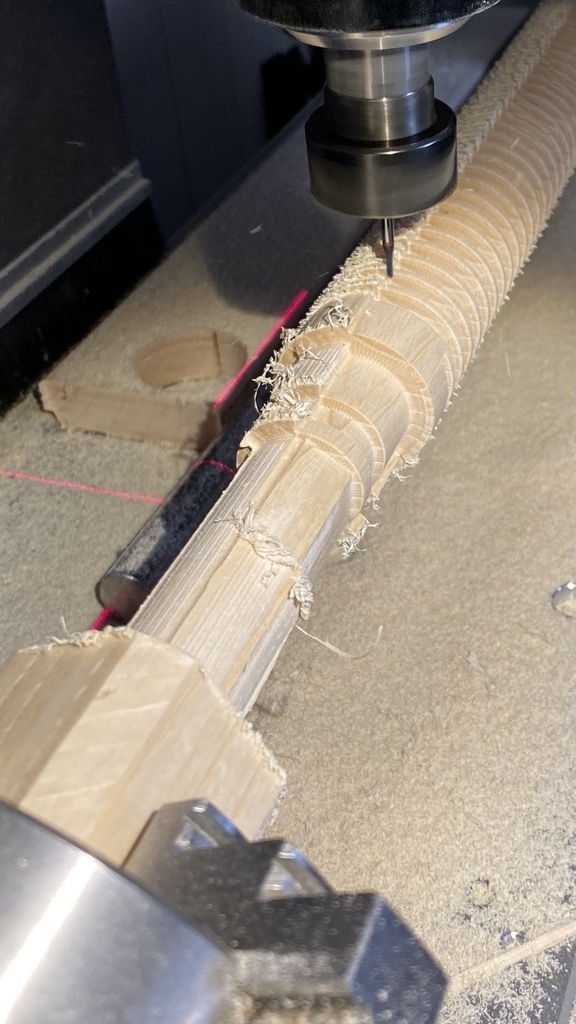

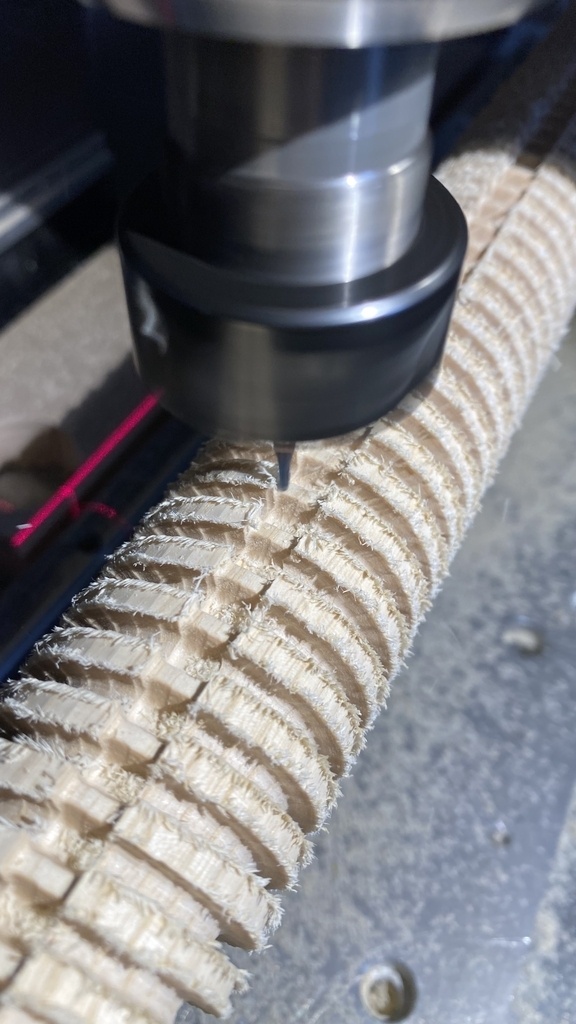

Une passe d'ébauche avec une fraise hémisphérique de diamètre 3 mm
Durée de l'usinage = 2h00

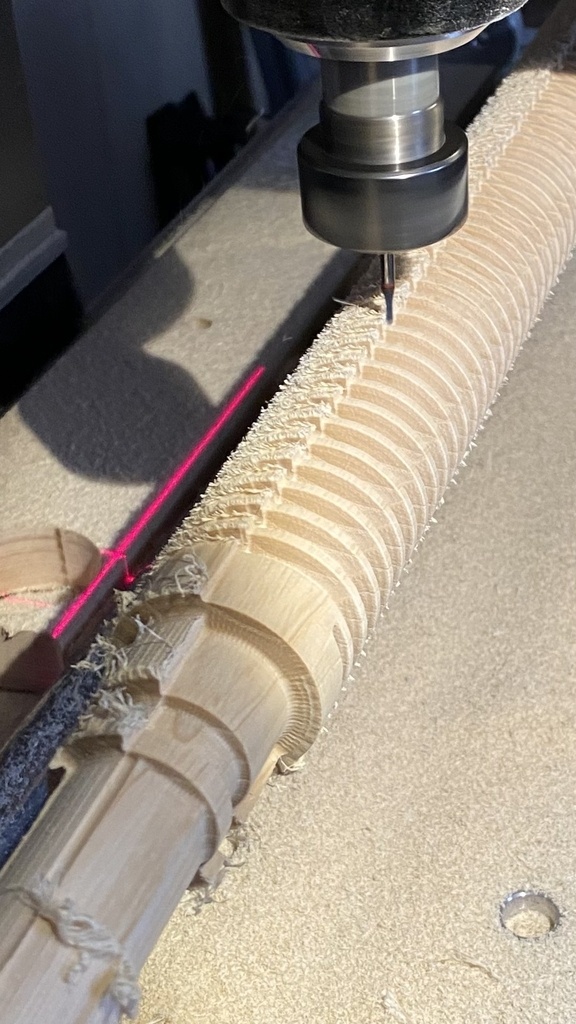

Une passe de finition avec une fraise hémisphérique de diamètre 2 mm
Durée de l'usinage = 6h00 - 7H00

Les vis seront montées sur des roulements à billes afin que tout cela tourne bien rond !!

L'usinage de la vis est assez long, mais ça marche tout seul, donc il est possible de bricoler autre chose pendant ce temps là ! Aucune finition ou ponçage est nécessaire, le résultat avec du bois dur (dense) est super propre.

Publié Mis à jour

Partager

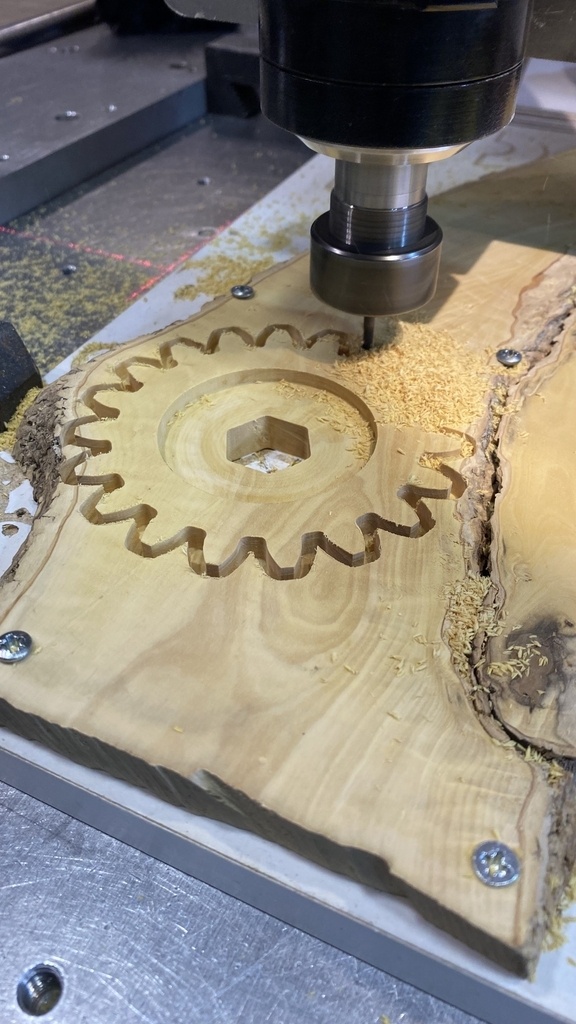

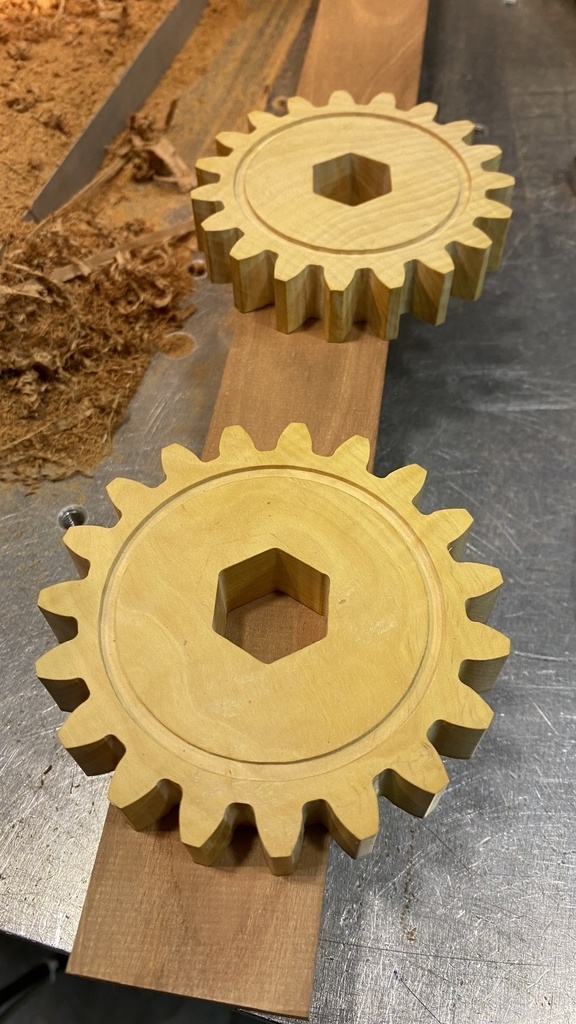

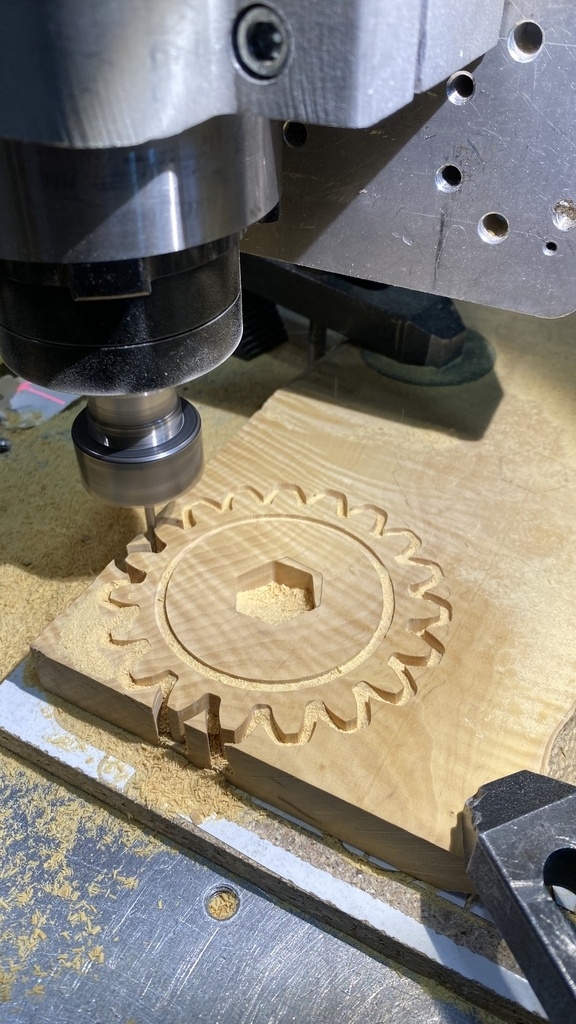

Les pignons

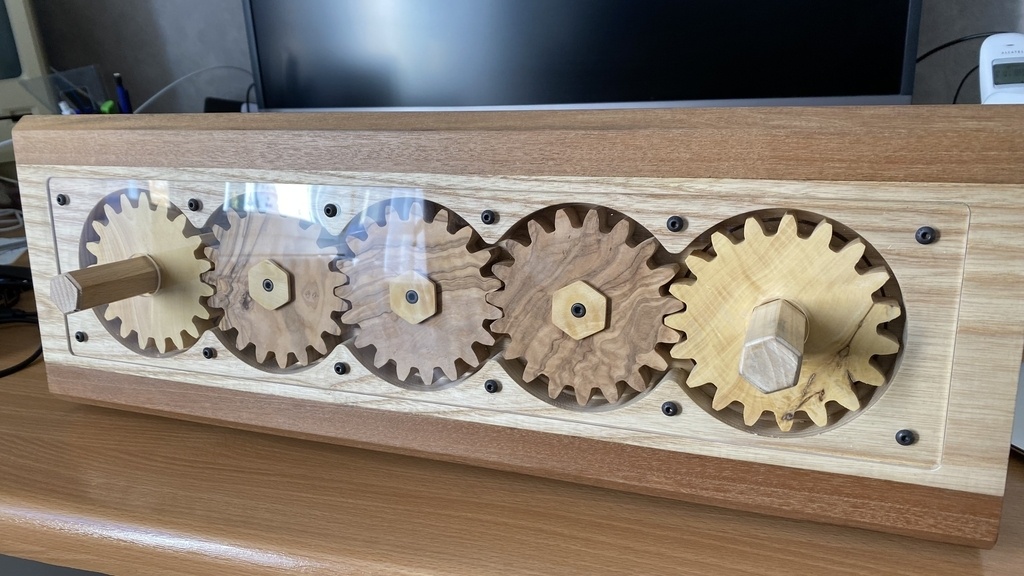

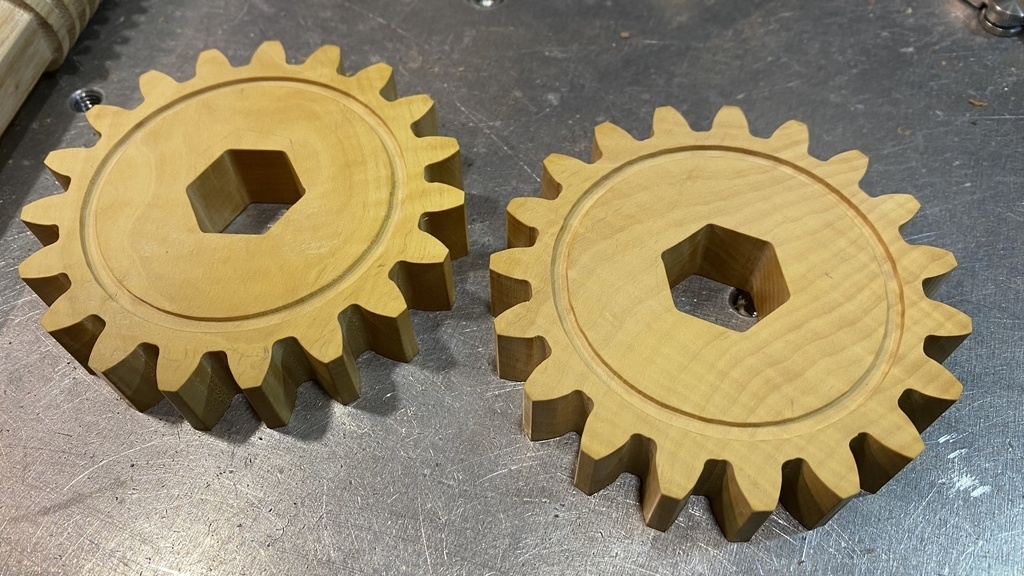

Les deux vis seront synchronisées par un jeu de pignons.

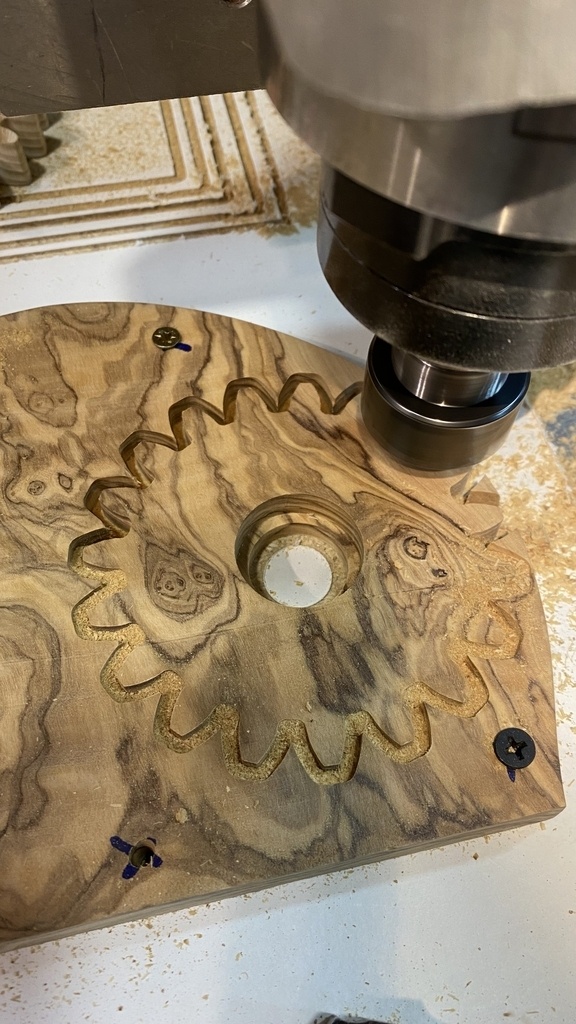

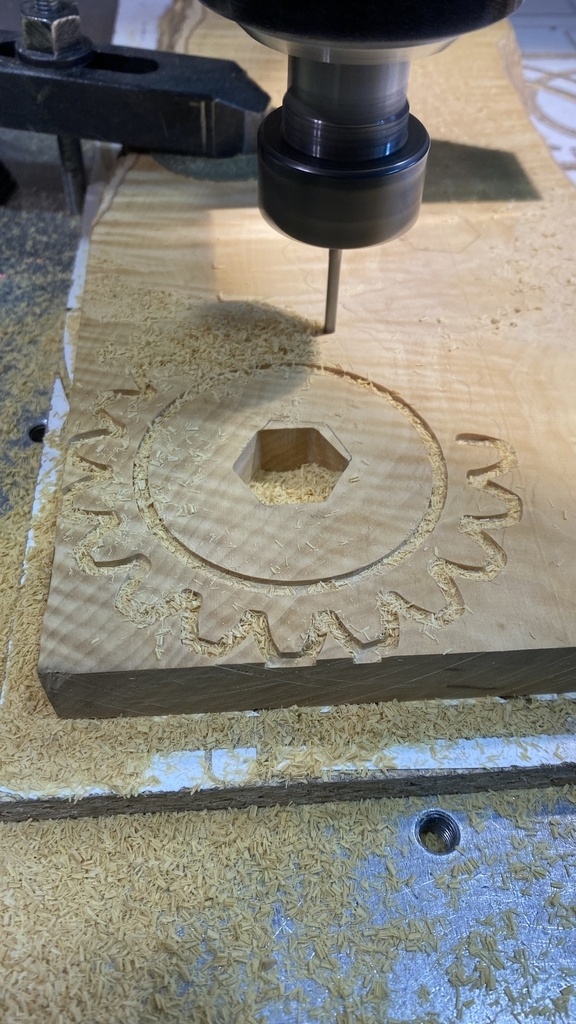

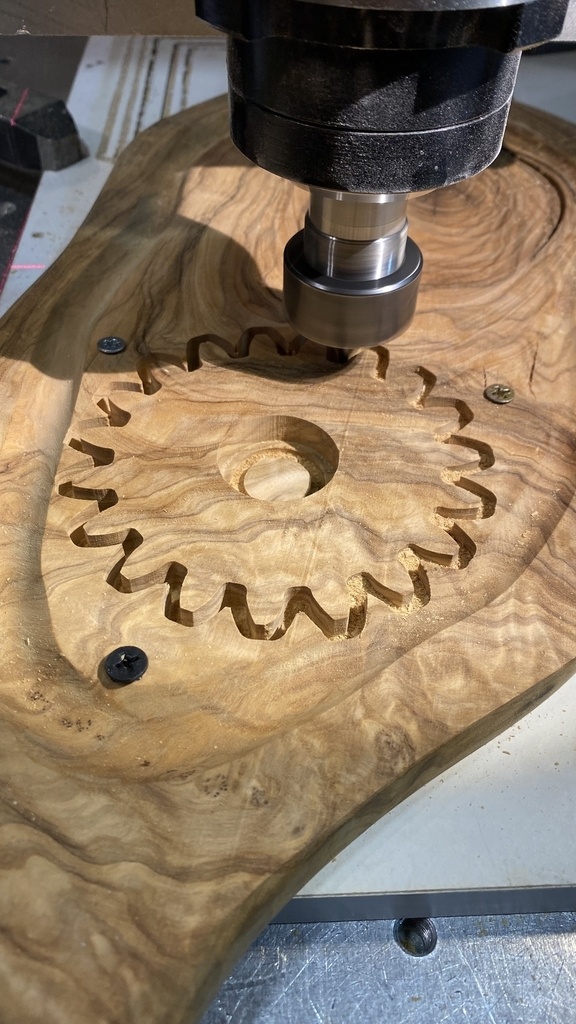

Les pignons seront en Bui et en Olivier.
Usiner du Bui c'est excellent et l'avantage c'est que cela sent très bon !!

Caractéristiques :

  • Diamètre = 100 mm
  • Nombre de dents : 19
  • Epaisseur = 15 mm
Publié Mis à jour

Partager

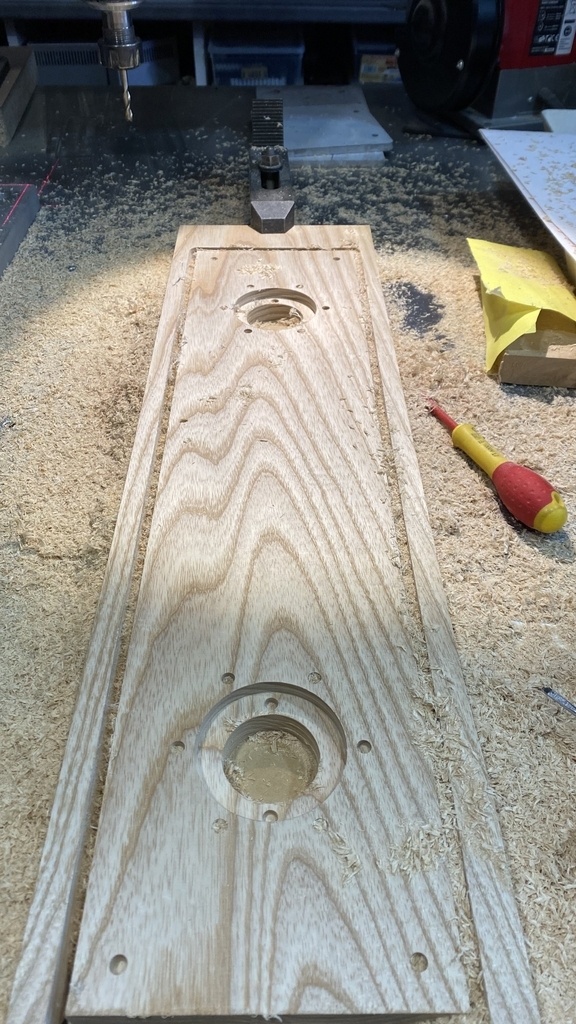

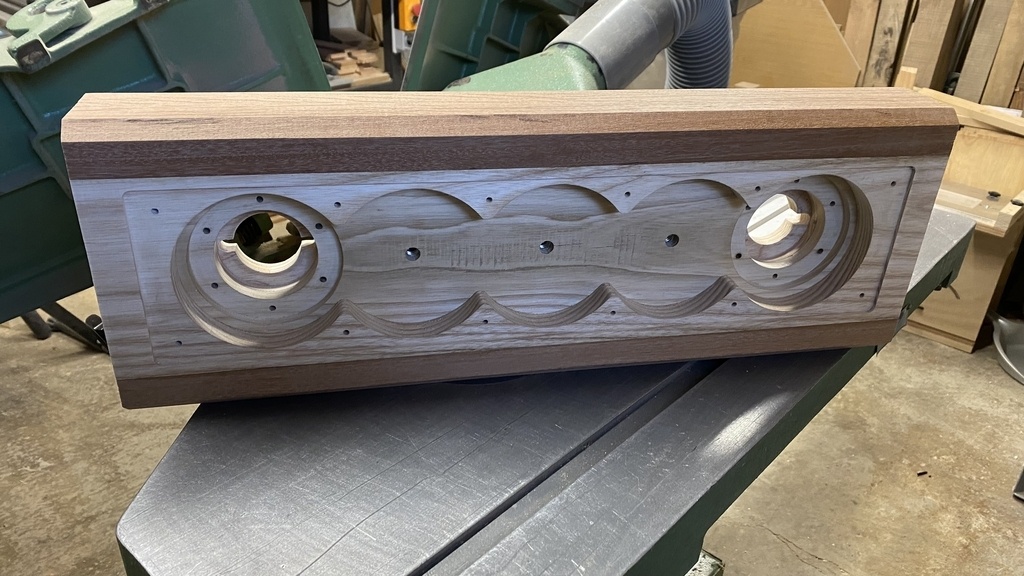

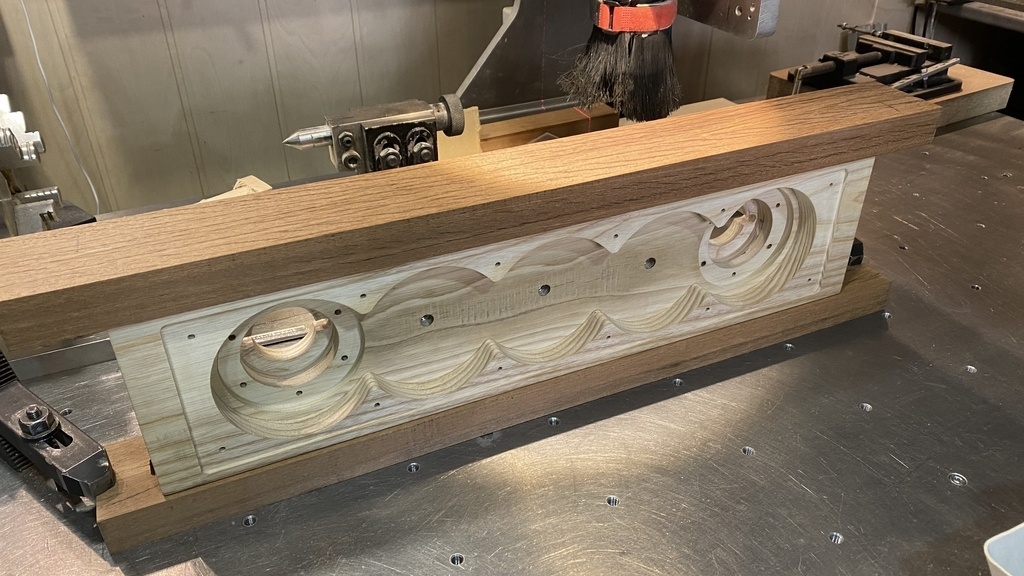

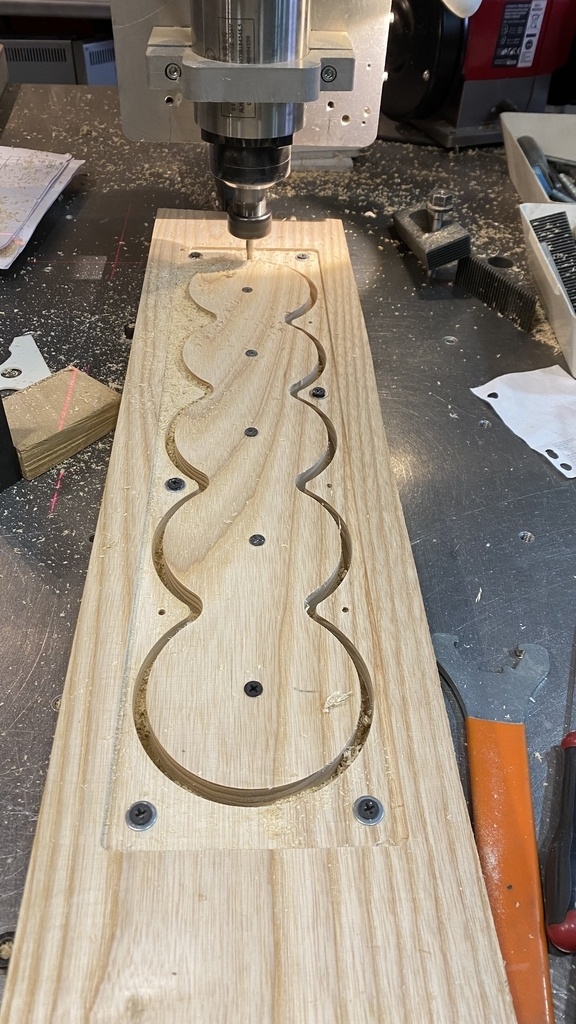

La partie mobile de la presse

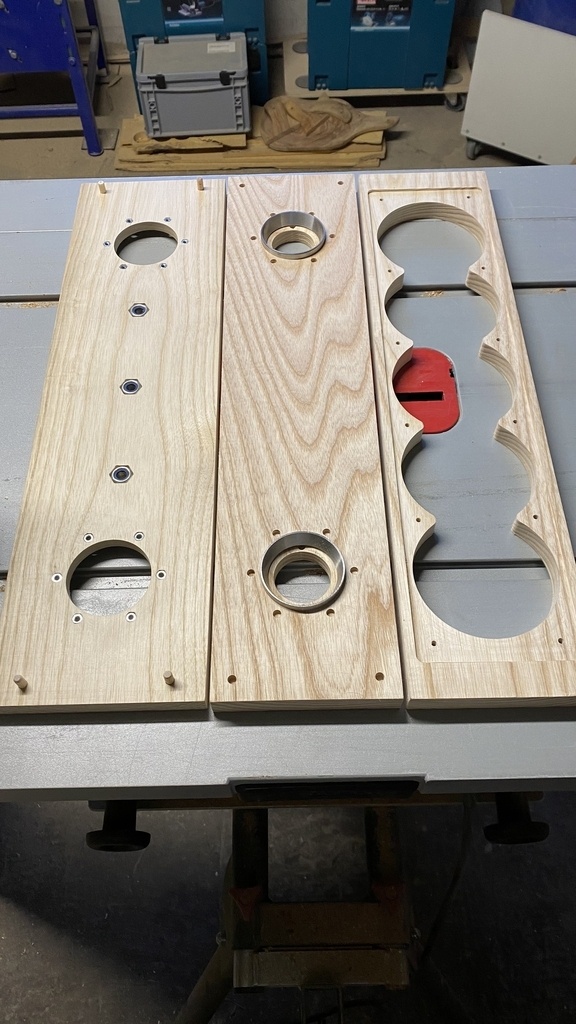

La partie mobile de la presse est composée de 3 pièces de bois en frêne.
Dimensions : 550 x 130 / 150 mm épaisseur 22 / 18 mm

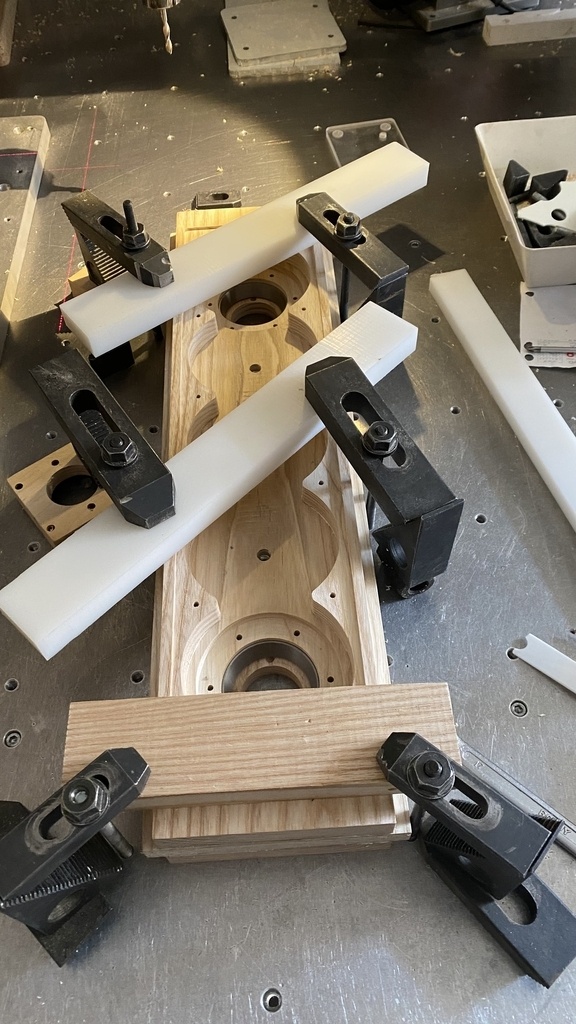

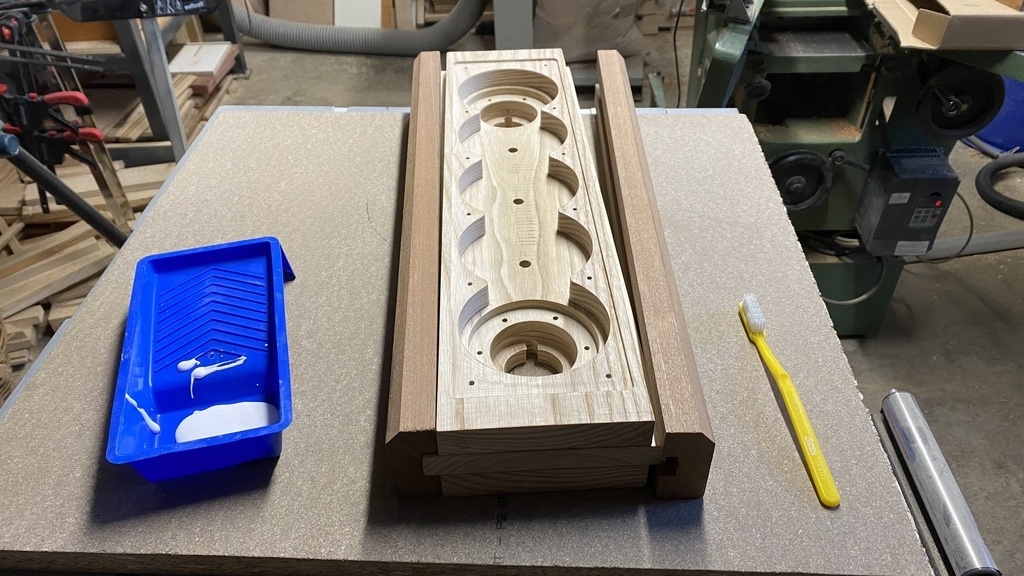

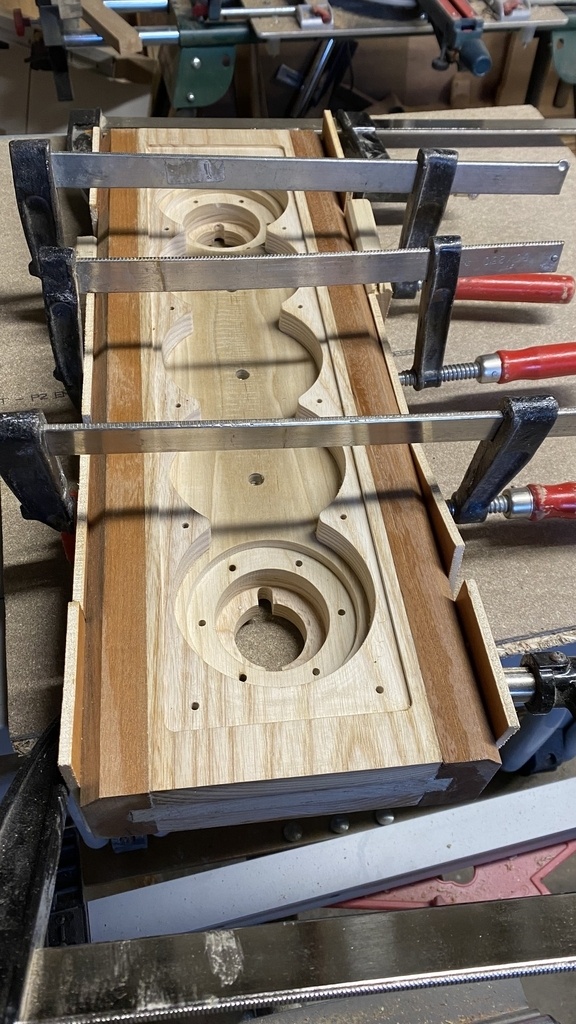

Les 3 pièces sont collées ensemble et ensuite les deux pièces de bois exotique sont assemblées collées en dessus et en dessous.

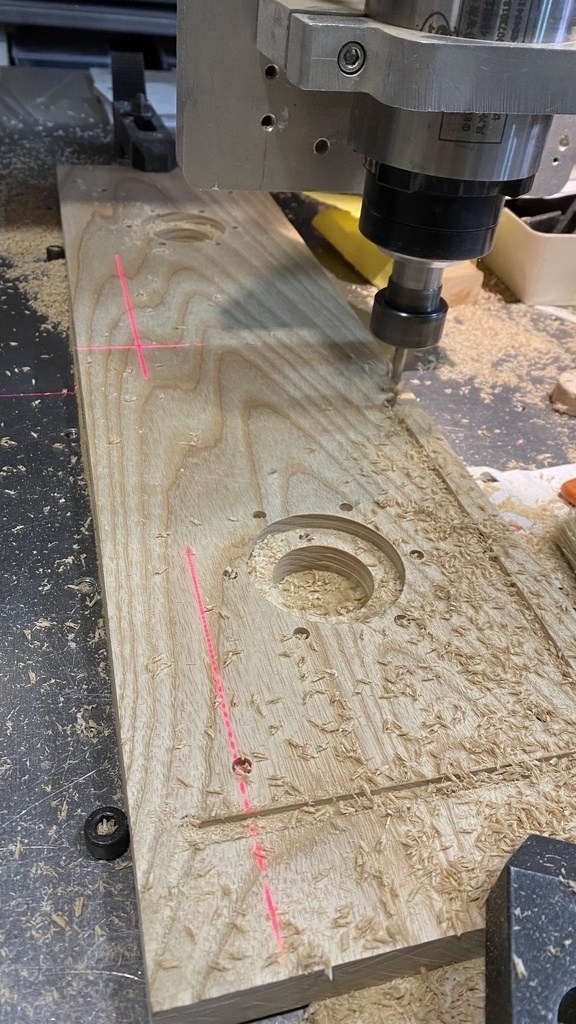

J'ai prévu des logements hexagonaux pour les écrous qui sont intégrés avant collage.

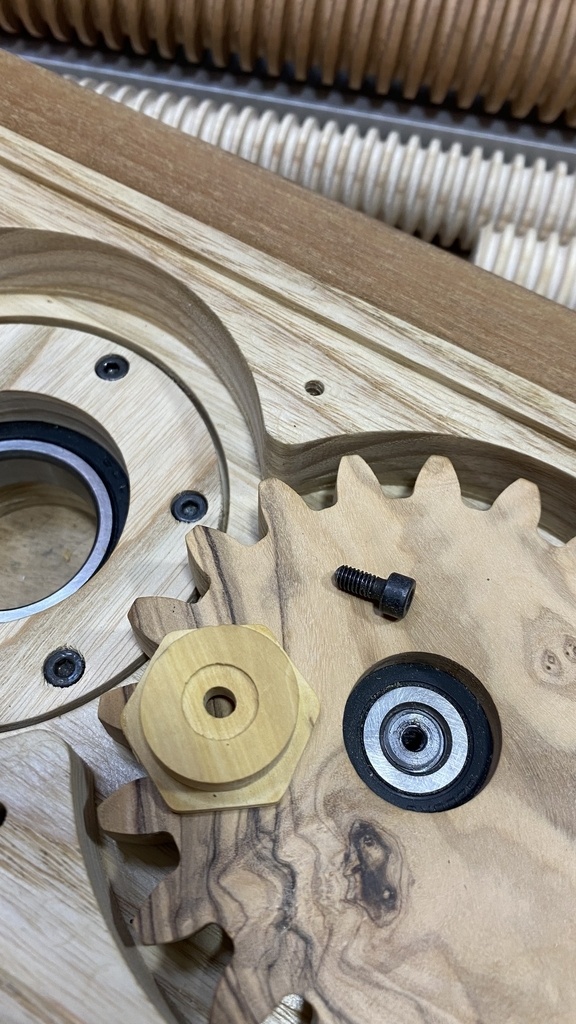

  • Ecrous M10 pour la fixation des trois axes des pignons du centre

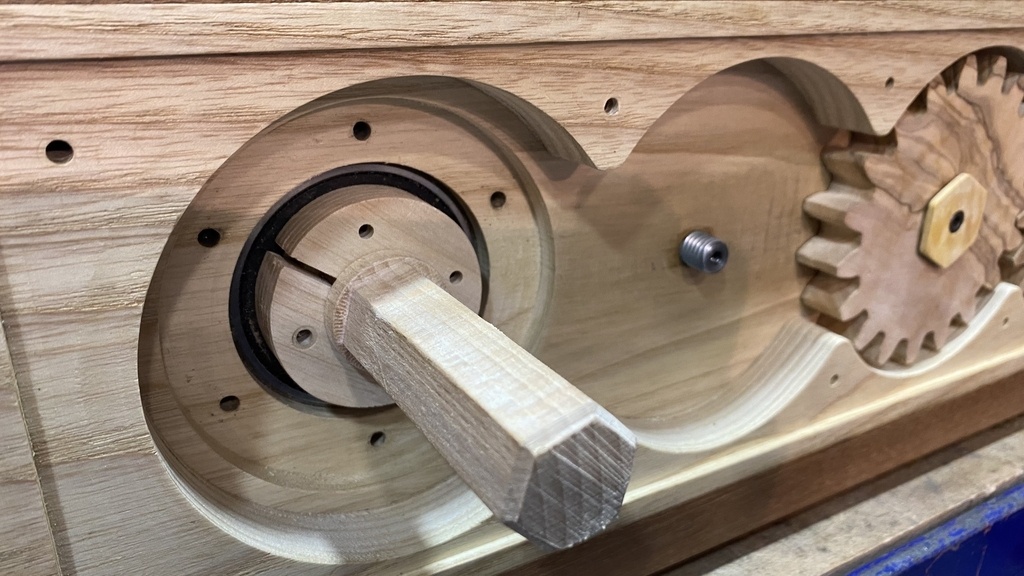

  • Ecrous M4 pour la fixation des deux brides des roulements à billes 6007 qui guideront la vis M30
  • Ecrous M4 pour la fixation due la plaque de Plexiglas devant les engrenages.

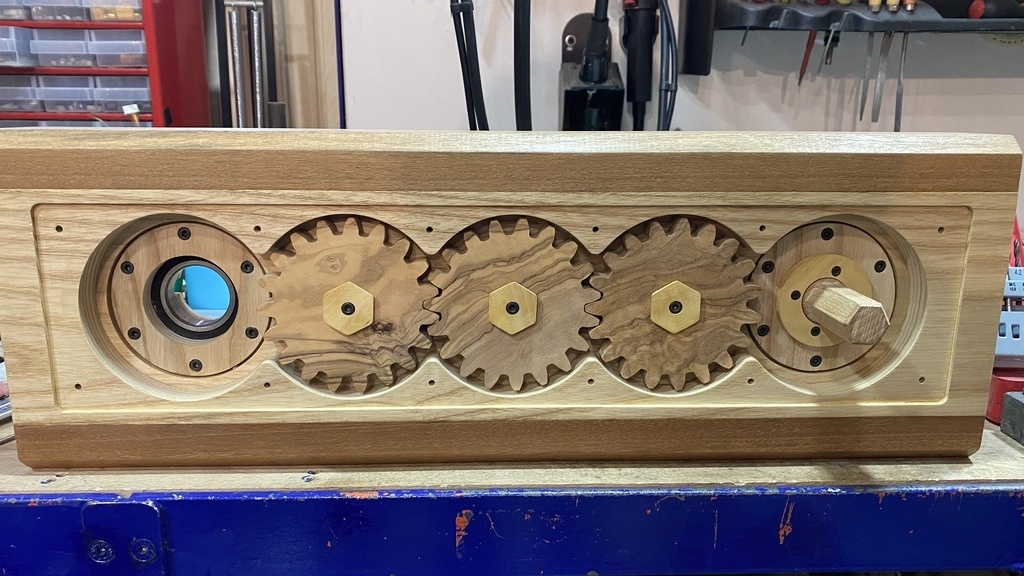

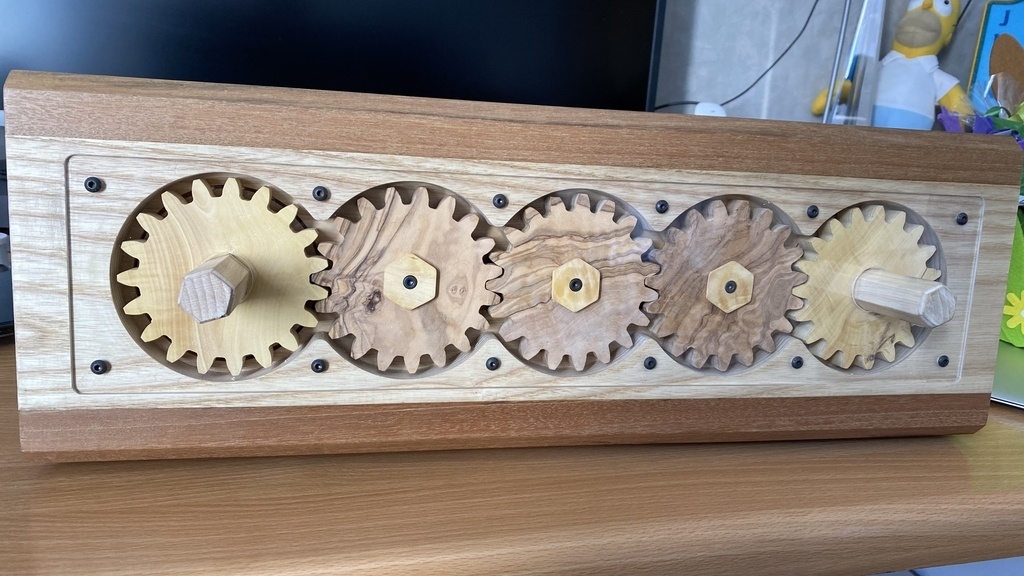

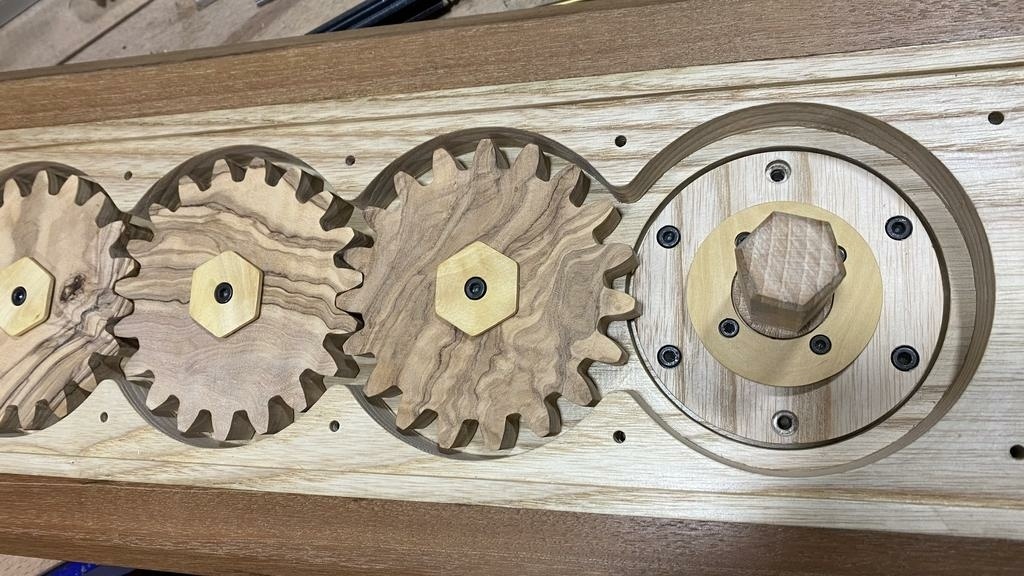

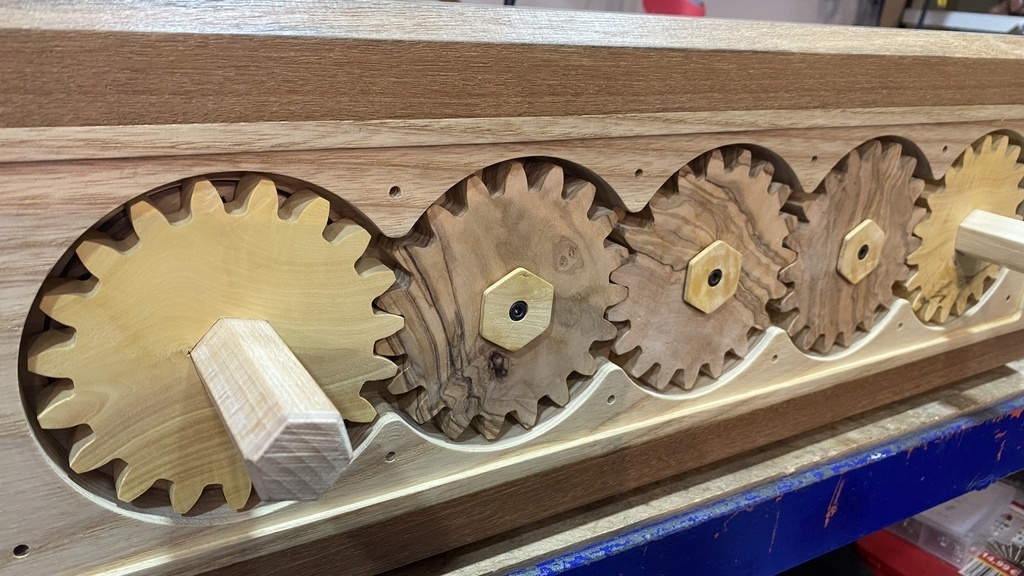

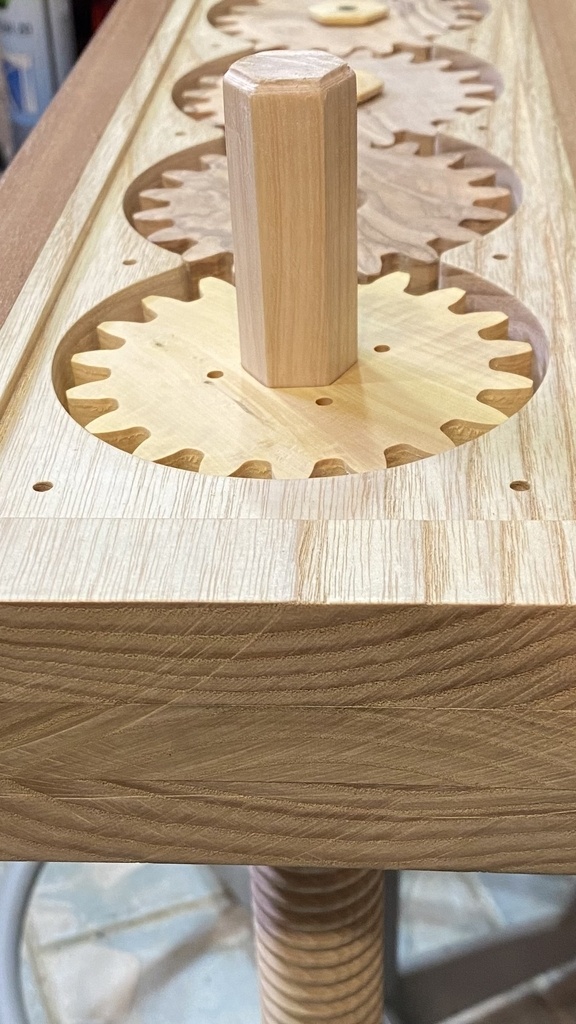

Mise en place des pignons et vis

Publié Mis à jour

Partager

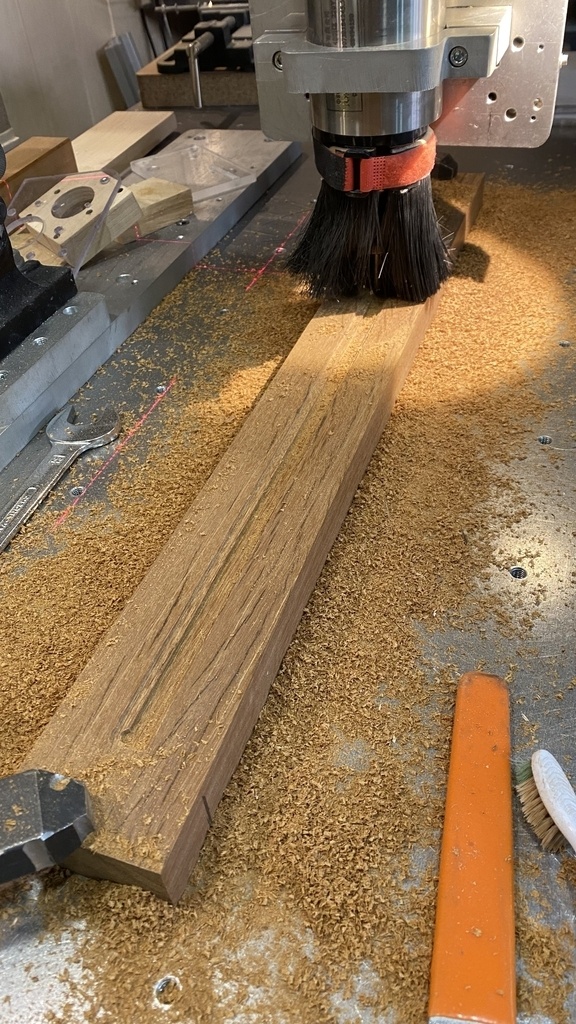

La partie fixe de la presse

en cours

Publié

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

Olivier Vosges  a publié le pas à pas "Etau MOXON double vis tout en BOIS ..".
il y a 2 ans
Hetre ou ne palette
( Modifié )

classe, je veux la même 😍

Olivier Vosges

Bonjour Hetre ou ne palette,
merci pour votre avis.
La presse n'est pas encore terminée, il faut que je travaille sur les écrous ! mais avec les beaux jours...ça traine un peu.

Hetre ou ne palette

Vivement la pluie alors :D

Marc Janod

magnifique ! on veut voir la fin ! 🤩 👍
