Ce pas à pas présente un projet en cours de réalisation.
Il y a très longtemps, c'était avant les grands bouleversements du monde, j'ai commencé la réalisation d'une cnc en bois, avec l'aide des Fablabs de Montceau-Le Creusot pour l'électronique:
Cela a pris beaucoup de temps, mais Les moteurs sont désormais branchés, la machine avance et recule, c'est magique... Il ne reste plus qu'à calibrer tout ça, et les premiers copeaux devraient être pour très bientôt!
Comme il faut toujours anticiper et voir loin, je pense déjà à la prochaine. En fait, j'ai fait plus que penser...
Voici donc les débuts de la construction d'une grande machine cnc, surface de coupe de 1200x1100 mm, destinée à l'usinage de bois. Précision attendue: 1/10 mm.
Le coût total devrait être autour de 1000 €.
Liste des articles
Le bâti en bois
Pour cette cnc V2, je me suis inspiré de la cnc14, développée par Birgit Hellendahl en Allemagne. Cette passionnée a développé depuis plusieurs années un concept intéressant, avec un kit qui peut être réalisé lors d'un stage de 3 jours. A ce jour, il y a 215 cnc14 un peu partout en Allemagne.
J'aime bien le design de cette cnc (simple, facile à réaliser, efficace, et beau...) , mais je vais y apporter quelques modifications.

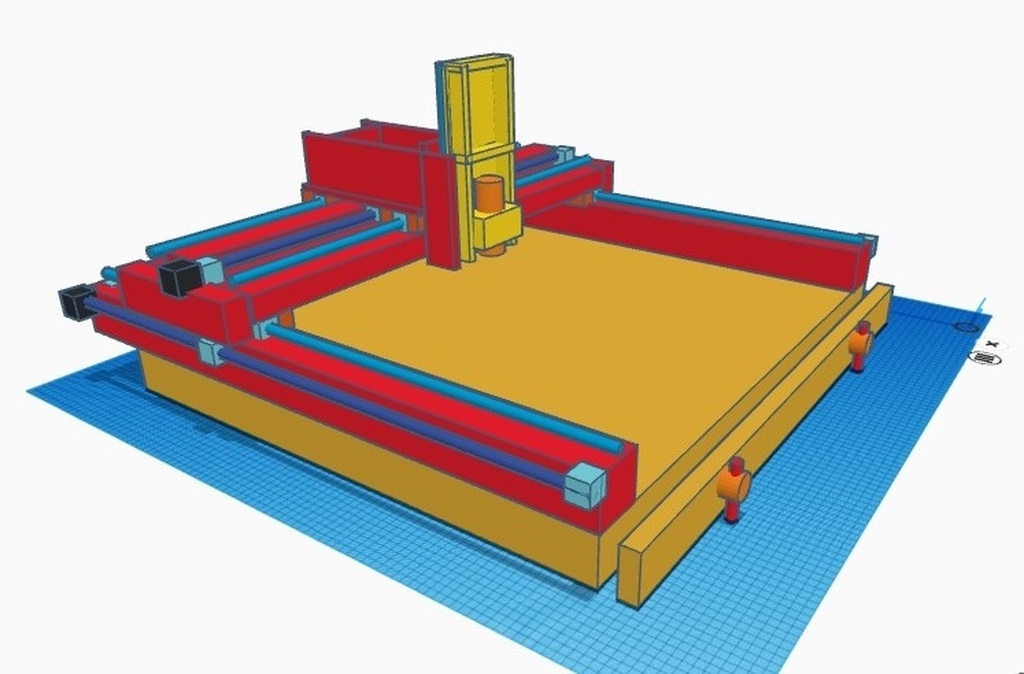

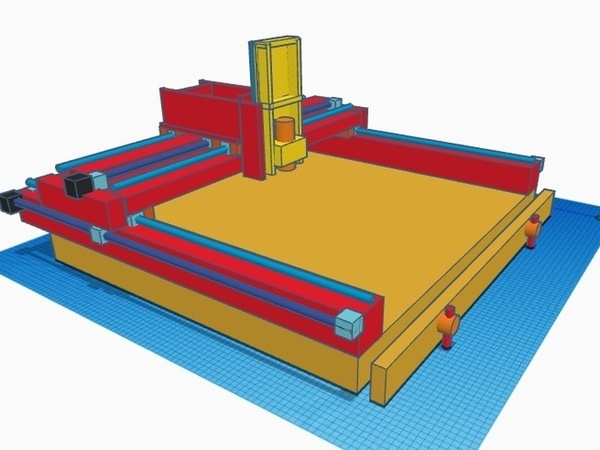

La machine sera plus grande, avec une surface de coupe de 1200x1100 mm
Les déplacements se feront sur des rails supportés de 20 mm.
L'entrainement ne se fera pas par courroie comme sur la cnc14, mais avec des vis à billes.

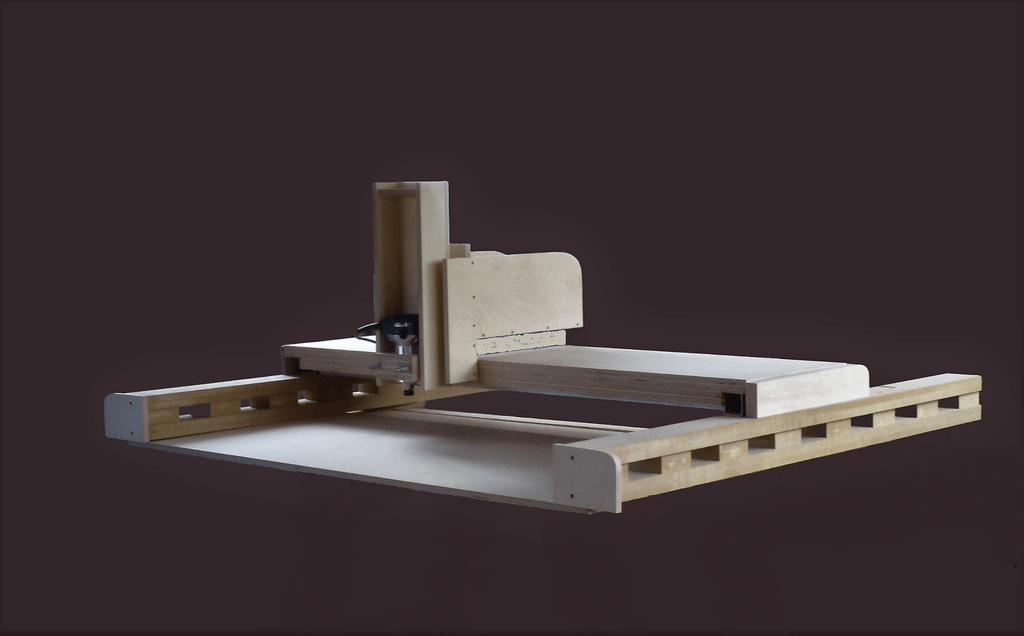

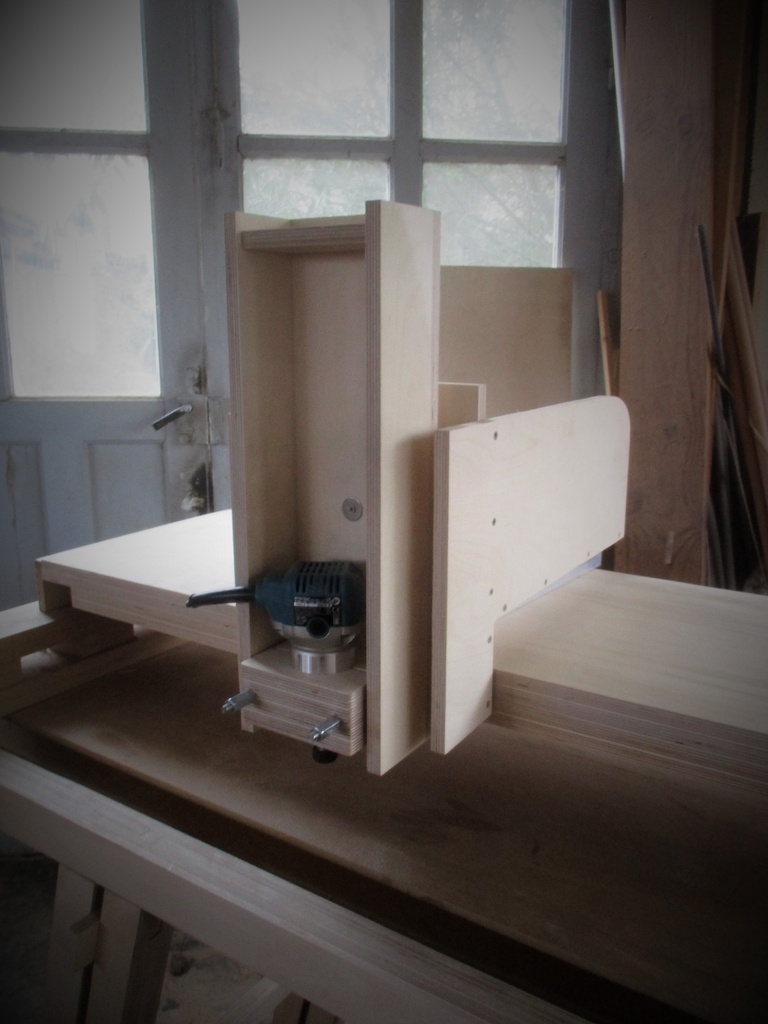

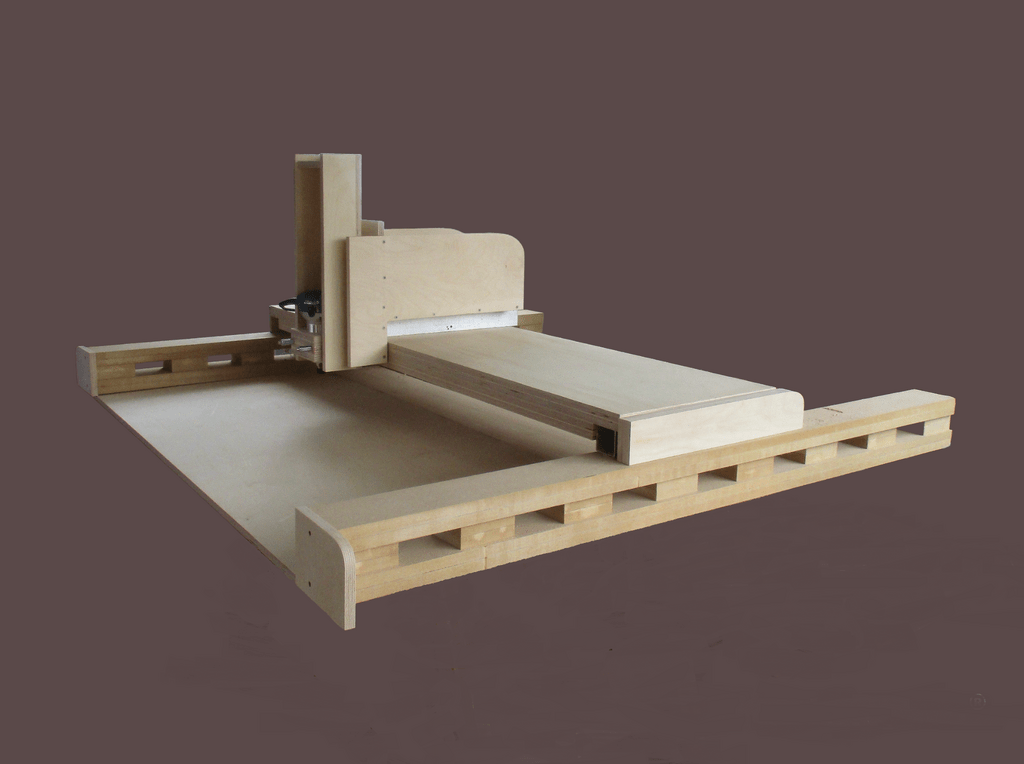

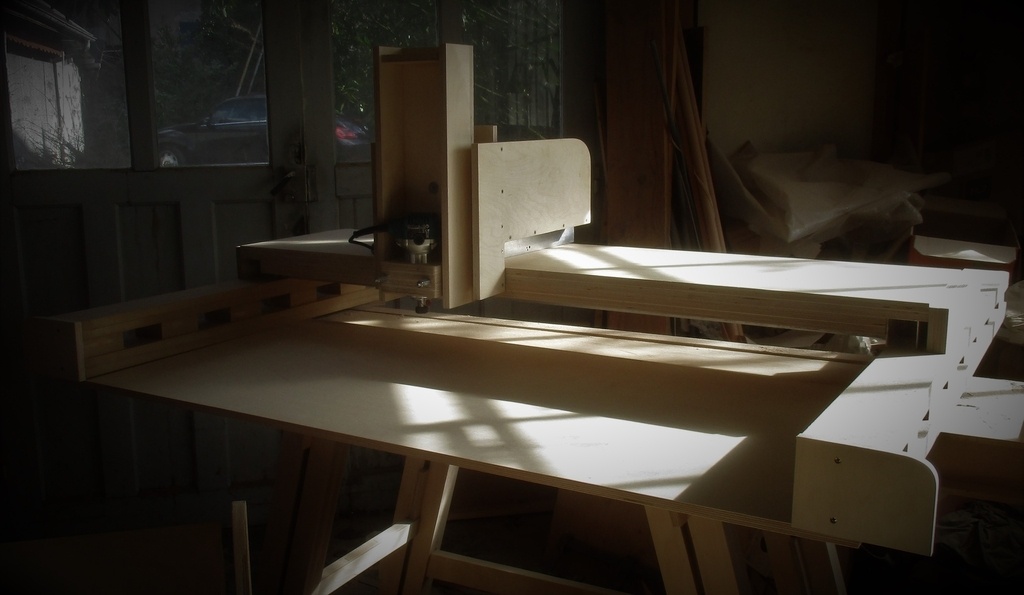

Les éléments du bâti sont terminés, réalisés en cp de bouleau. C'est simple à réaliser.
Le portique transversal de 60 mm d'épaisseur, 1500 mm de long, 400 mm de large, est en outre rigidifié par deux raidisseurs, des profilés alu de 50x50 mm, placés en dessous.
Il reste à réaliser la base carrée sous forme de caisson cloisonné.

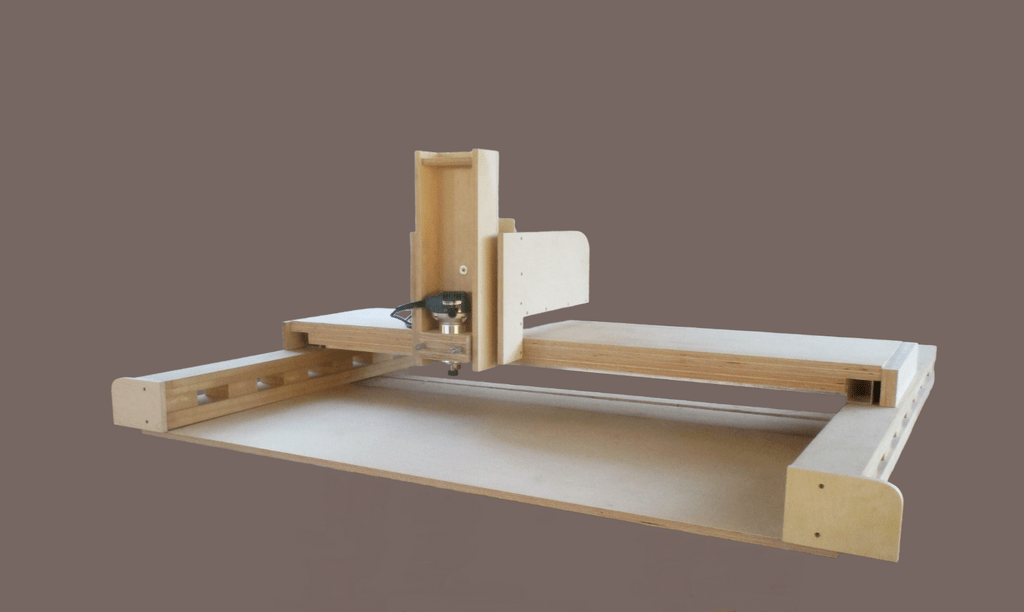

La surface de coupe est de 1200x1100 mm
Pourquoi en bois ?
- Facilité pour un boiseux:
Parce que c'est facile à faire, surtout quand on est un boiseux, plutôt qu'un métalleux.
Pour un boiseux, il est beaucoup plus facile de réaliser des pièces bien d'équerre avec du bois qu'avec des profilés en alu ou acier, qui se déforment pendant les soudures ou pendant les assemblages.
Il m'a fallu 3 petites journées pour réaliser le bâti. C'est facile, simple, et rapide, avec un simple outillage de boiseux.
Coût: les profilés de grosse section en alu, c'est cher... Beaucoup plus que le bois. Il faut des goussets, des pièces d'assemblage, etc, et c'est encore plus cher... Les profilés en acier, c'est moins cher, mais c'est beaucoup plus difficile à travailler correctement.
Précision requise 1/10: La machine est destinée à usiner et découper du bois. Pas du métal. Je ne recherche pas la précision d'une machine de métalleux, qui rêvent du 1/100. Le 1/10 convient amplement pour des pièces en bois.
Vibrations: Le bois amortit beaucoup mieux les vibrations que le métal.
Déformations:
Si on prend les bonnes sections, le bois ne se déforme pas sous les contraintes d'usinage. Cela se calcule.
Le "bois" est du cp de bouleau de très bonne qualité. Il se rétracte très peu sous l'effet des changements hygrométriques. La cnc V1 est restée plusieurs années dans mon atelier non chauffé, 40° en été, -10° en hiver. Tout coulisse toujours aussi bien qu'au début. Il n'y a donc pas eu de déformation du bâti.
- Ce n'est pas si idiot que ça:
Si on prend l'exemple de la cnc14 allemande en bois, il y a eu plusieurs centaines de machines réalisées, depuis 8 ans. Les Allemands sont des gens qui aiment ce qui marche bien. Si la cnc14 avait eu des défauts, il n'y aurait pas eu des centaines d'Allemands se précipitant pour en construire une.
Outre la cnc14, une société allemande commercialise depuis des années des grosses cnc professionnelles en bois. La aussi, si cela ne marchait pas, la boite aurait vite fermé.
cnc-holzfraese.de/
Rails de guidage et vis d'entrainement
- Les rails de guidage seront des rails supportés (SBR) de 20 mm:
Coût 250 €
kampundkoetter...earfuhrung.html
- Les vis d'entrainement à billes:
Coût: 220 €
