Une CNC réalisée grâce à une imprimante 3D

Une CNC réalisée grâce à une imprimante 3D
+

Voici un autre projet de CNC, qui sera réalisé grâce à des éléments imprimés par une imprimante 3D.
La plupart des exemples de CNC imprimées en 3D que l'on trouve sur le web sont très "limites" en terme de rigidité, car elle ne font que recopier des pièces qui sont habituellement en métal. Cela ne peut pas marcher.

J'ai donc essayé de dessiner des pièces et une structure la plus rigide possible, compatible avec la relative fragilité des éléments 3D. Pour cela, il faut des pièces monobloc, compactes, et épaisses.

Le coût global devrait être de l'ordre de 550 € tout compris (avec une broche 500 w)..

Liste des articles

Mis à jour

Partager

Principes:

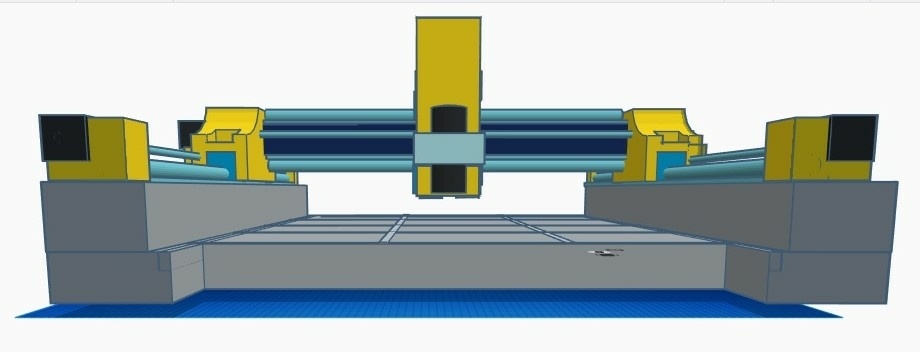

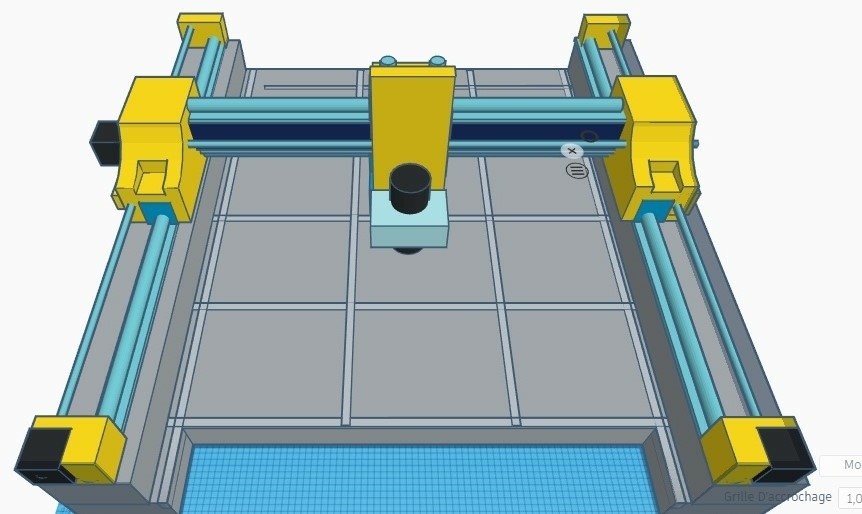

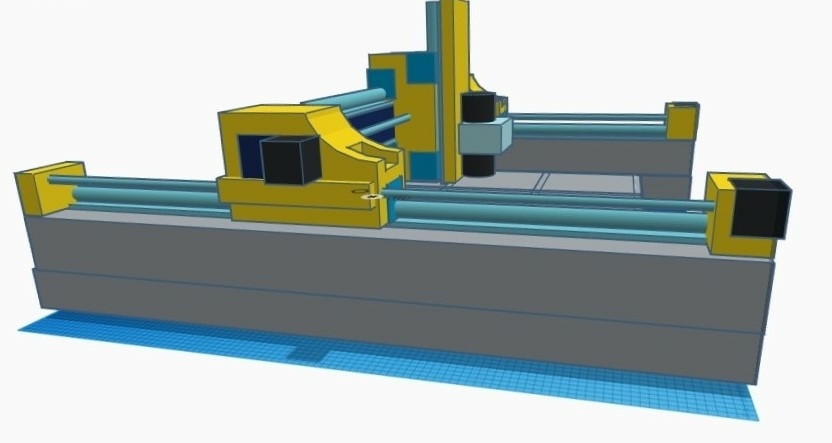

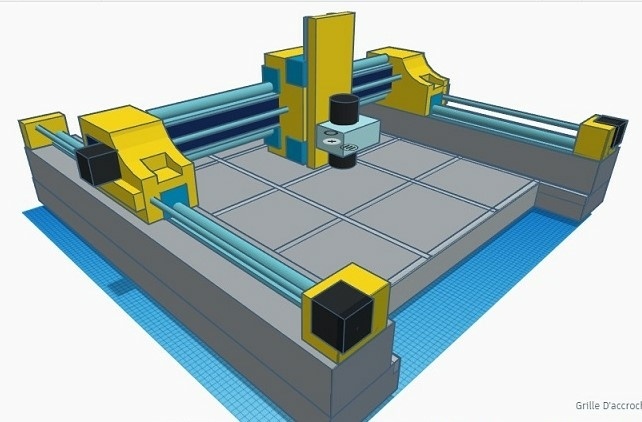

La machine fait 1m x 1m, pour une surface de travail de 75 x 75 cm (les dimensions peuvent varier, tout est modulable).

Le socle et les deux longerons à droite et à gauche sont en bois, contreplaqué ou MDF.

La poutre du portique est un profilé alu de 60x60 mm.

Les rails de guidage sont des rails supportés (SBR), de 20mm, un système fiable, éprouvé, et d'une grande rigidité.

L'entrainement se fait par vis sans fin trapézoidale.

Les moteurs sont des nema 17.

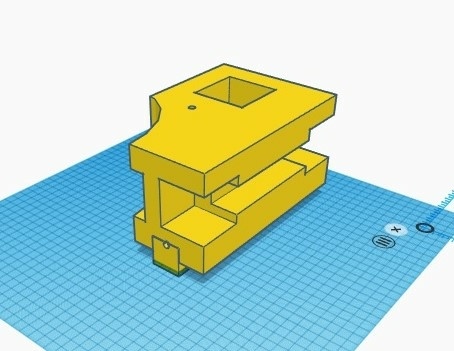

Les éléments en jaune sont les pièces réalisées par une imprimante 3D. L'intérêt est que ces pièces comportent tous les éléments, encastrements, trous, etc, prêts au montage.

Le montage/ assemblage peut alors se faire très rapidement.

Les plans sont disponibles pour les gens intéressés et possédant une imprimante 3D pouvant réaliser des pièces de 200x150x150 mm. Il suffit de me contacter pour cela.

Publié Mis à jour

Partager

Fournitures

Liste du matériel:

  • 2 panneaux MDF: 80 €

  • 2 rails SBR 20 mm, 1m, 2 rails 80 cm: 180 €

kampundkoetter...earfuhrung.html

  • 3 Vis trapézoidale: 1 m: 90 €

fr.aliexpress....rchweb201603_55

  • Un profilé 60x60, 1 m: 20 €

  • 4 moteurs Nema 17: 50 €

  • Coût de l'électronique sur base arduino: quelques dizaines d'euros.

  • Broche 500 w : 90 €

fr.aliexpress....a8abeb3cc7c9d81

Grand total: 550 €

Publié Mis à jour


Discussions

Kentaro  a publié le pas à pas "Une CNC réalisée grâce à une imprimante 3D".
il y a 5 ans
Kentaro  a publié l'article "Fournitures".
il y a 5 ans
je s'appelle Groot
( Modifié )

Eh bien, encore une autre....😁
Je vois que les rails SBR on fait mouche étant donnée qu'ils sont également présent dans ce projet-ci.

j'attends la suite avec impatience...

Kentaro

Oui, les cnc sont en train de devenir une de mes (nombreuses et) nouvelles obsessions... ;)

L'idée est de trouver la structure ultime en optimisant le coût et la facilité de réalisation... Le graal... ;)

Greg51160
( Modifié )

Super boulot, j'ai l'imprimante 3D qui va bien mais je pense que le plus compliqué reste la commande avec l'arduino, non?

Kentaro

Pour quelqu'un qui ne fait pas de bidouillages électroniques, oui, c'est sans doute compliqué. Mais il y a pas mal de tutoriels sur le net bien expliqués.

Et sinon, on peut acheter la carte de pilotage et les drivers des moteurs pour une centaine d'€, comme l'a fait l'Atelier Vosgien pour sa cnc.

cocotieros
( Modifié )

Quelle profondeur de passe dans du bois dur est possible avec ce genre de matériaux ?

Kentaro
( Modifié )

J'avoue que je n'en ai aucune idée.

C'est une cnc pour amateur, low cost, avec une précision attendue au 1/10 sur du bois ou matériaux tendres, éventuellement aluminium, pas une cnc pour usineur fou recherchant le 1/100 sur métal.

La précision dépend la vitesse d'usinage et des profondeurs de passe. Ensuite, cela dépend aussi pas mal de la broche et des fraises utilisées.

dahmane

salut eseque vous pouver m
envoyer les fichier pour les imprimer est esayer merci

titie3325
( Modifié )

ah sympa ce projet! moi qui aimerait m'en faire une pour réaliser + facilement mes idées tordues ...
j'ai l'imprimante 3D qui va bien ;)
Kentaro est ce possible d'avoir les plans s'il te plait?

Peux tu apporter + d'explications:

  • faut il 2 rais sbr en 80 et 2 en 100 ou juste 2 dans l'une ou l'autre dimension ? (je ne vois pas ou ira les 2 80 par exemple)
  • profilé 60x60, aurais tu un lien car il en existe tellement.... stp ?
  • pourquoi 2 panneaux mdf ? un seul suffit si il fait la dimension de la table de travail non ?
  • la broche, je vais voir si je ne prends pas un peu + costaud avec un refroidissement à eau

Merci pour tout ce taf!
si je me lance, je ferai un article dessus !!!
