Ce pas à pas présente un projet en cours de réalisation.
Récit du chantier de charpente auquel j'ai participé.
Un joli projet de charpente en chêne. J'ai dé un pote qui a besoin de construire un appentis. Nous n'y connaissions pas grand chose, alors je me suis documenté sur la réalisation et nous avons expérimenté par nous-même ce que décrivent les livres.
Plus de détails sur le projet dans cette question
Liste des articles
Ressources documentaires utilisées
Voici les ressources qui m'ont bien aidé, pour la charpente en général et surtout pour la réalisation (mise sur ligne, piquage et taille).
Quelques pages dans le Boutereau et Michel, mais relativement bien expliqué et illustré de quelques figures (voir planche 2 et texte associé):

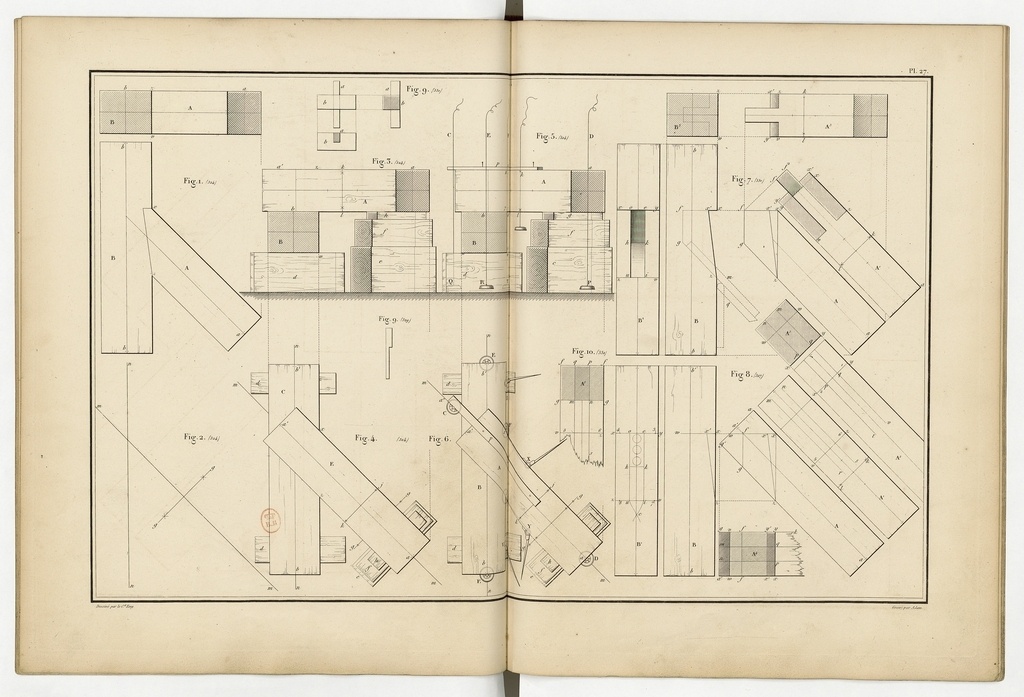

Ma bible du moment, Émy, très détaillée, la mise sur ligne et le piquage occupent 4 planches et de nombreuses figures. Je ne résiste pas à vous mettre ci-dessous l'exemple de la planche 27 (il prend d'ailleurs l'exemple du tenon avec embrèvement, que nous utiliserons). Le texte associé est très complet, j'adore (voir chapitre IX: exécution des ouvrages de charpente):
[Je vous ai fait de beaux PDF, voir les liens de la fiche ci-dessus.]
Et pour finir avec les vieilleries, le traité d'Oslet. Lequel, au passage, à recopié des passages entiers de l'ouvrage d'Émy, notamment dans son Chapitre VI Bis. Exécution des ouvrages en charpente.
Enfin, ces deux livres plus récents sont également de bonnes ressources:
[PDF aussi pour ce dernier.]
Last but not least:
Les bois

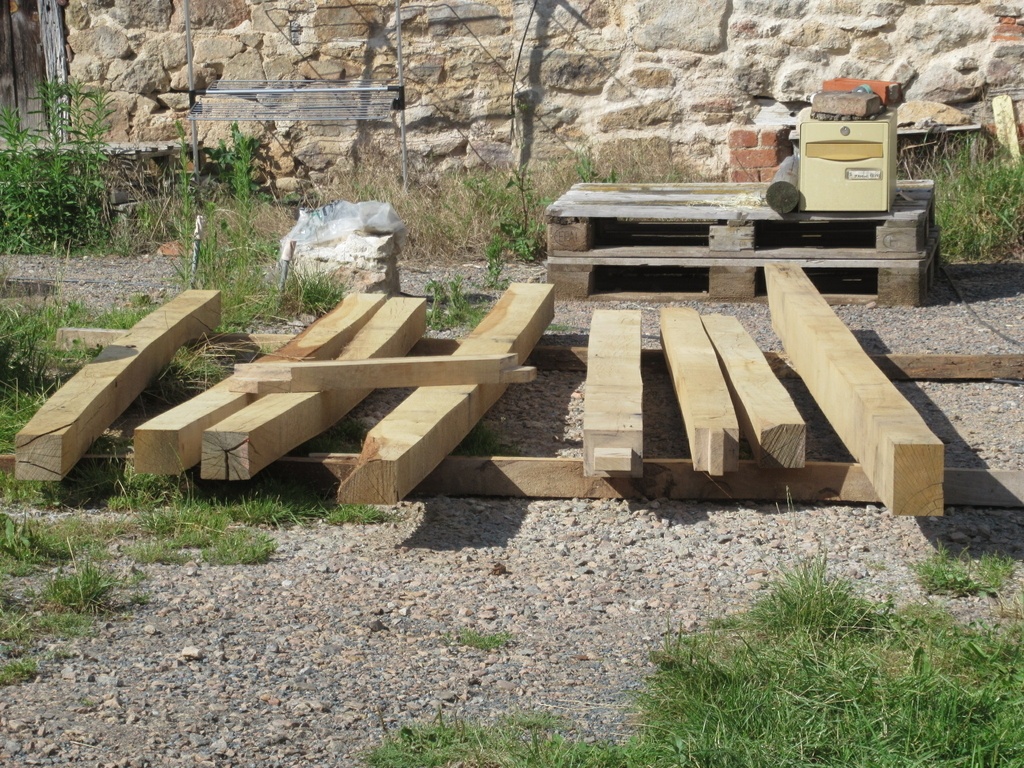

Chêne de la scierie du coin.
Le bois est livré quelques jours avant le début du chantier. Cela fait un mois qu'il aurait dû arriver. Ouf, juste à temps.

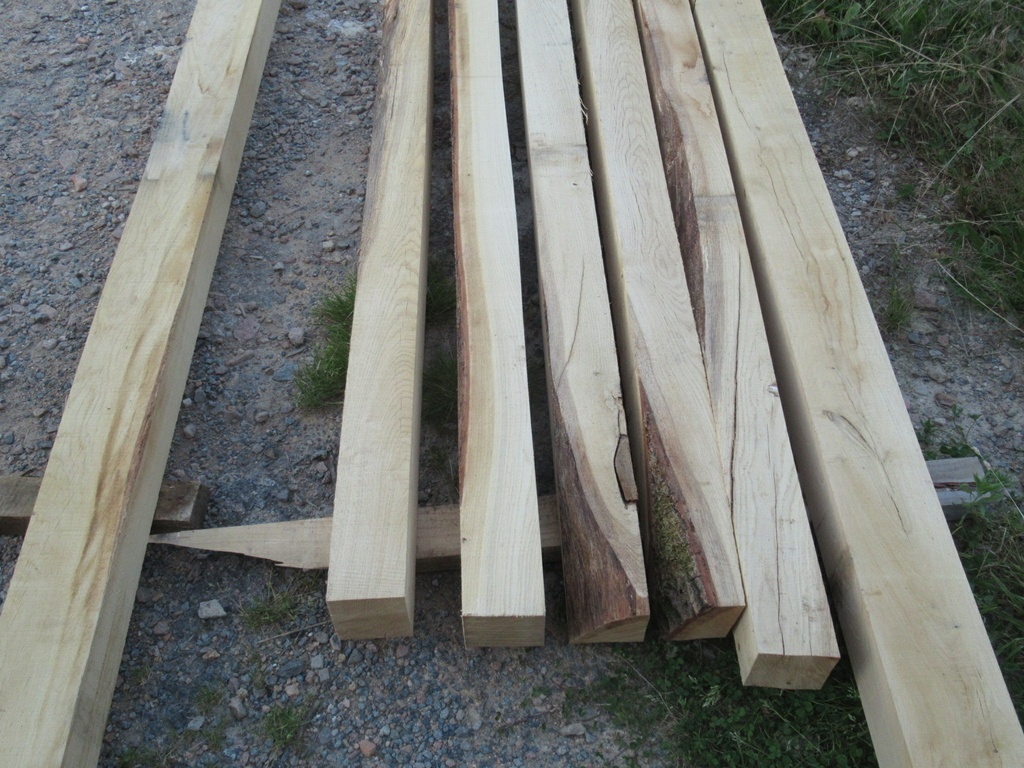

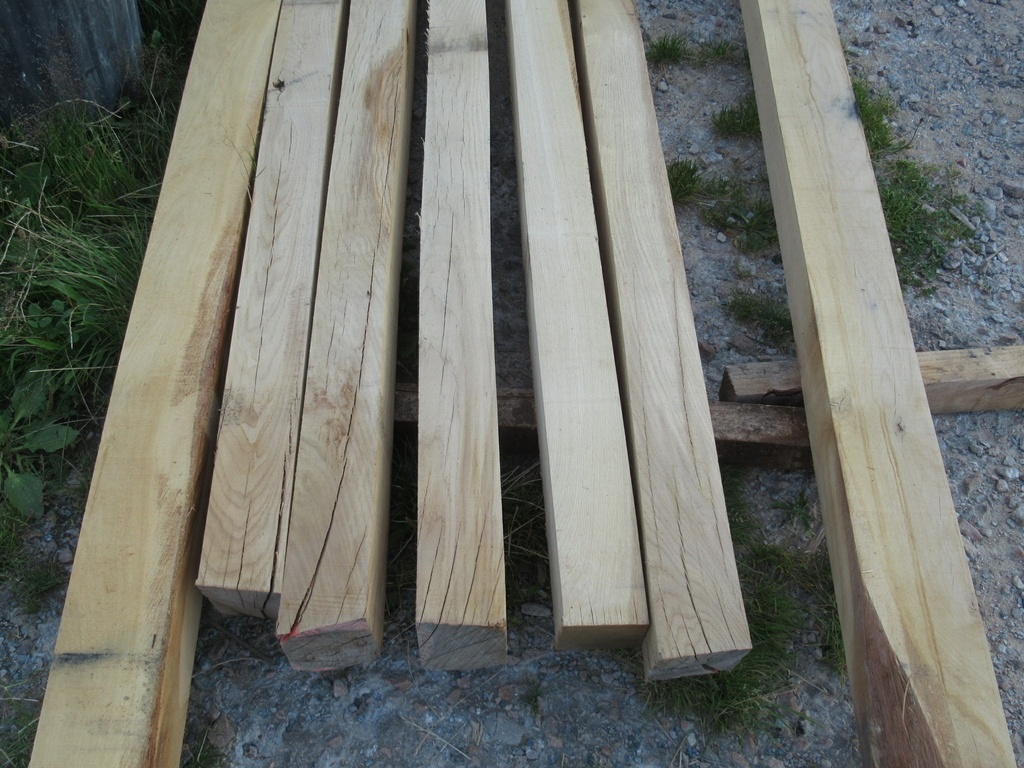

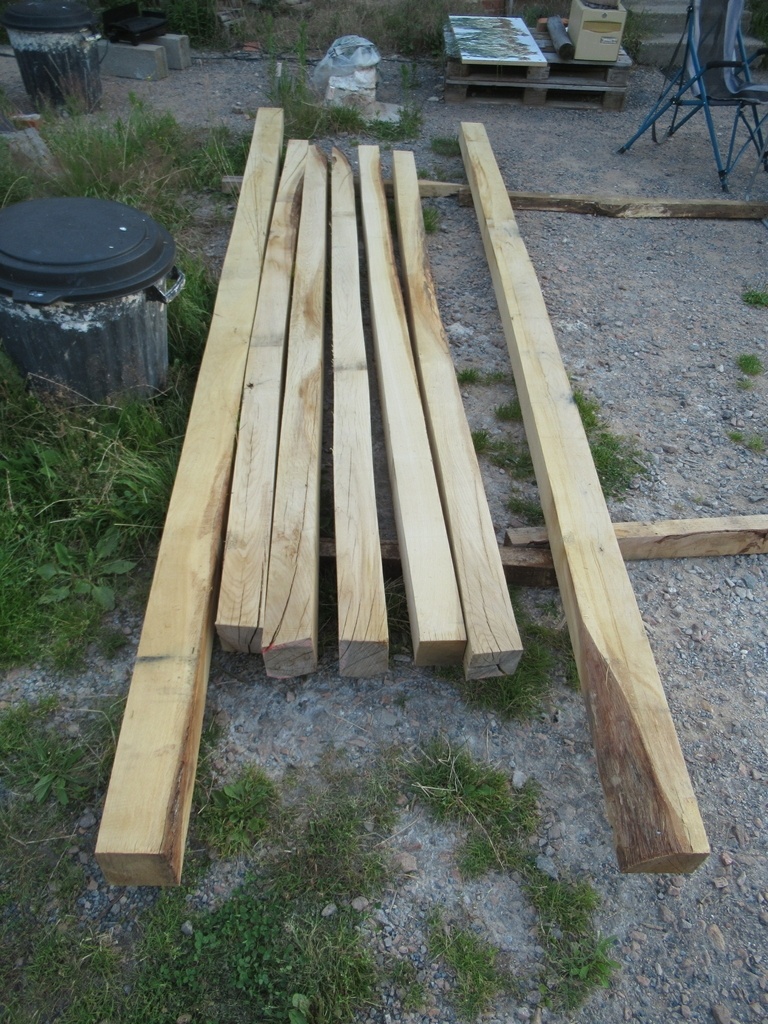

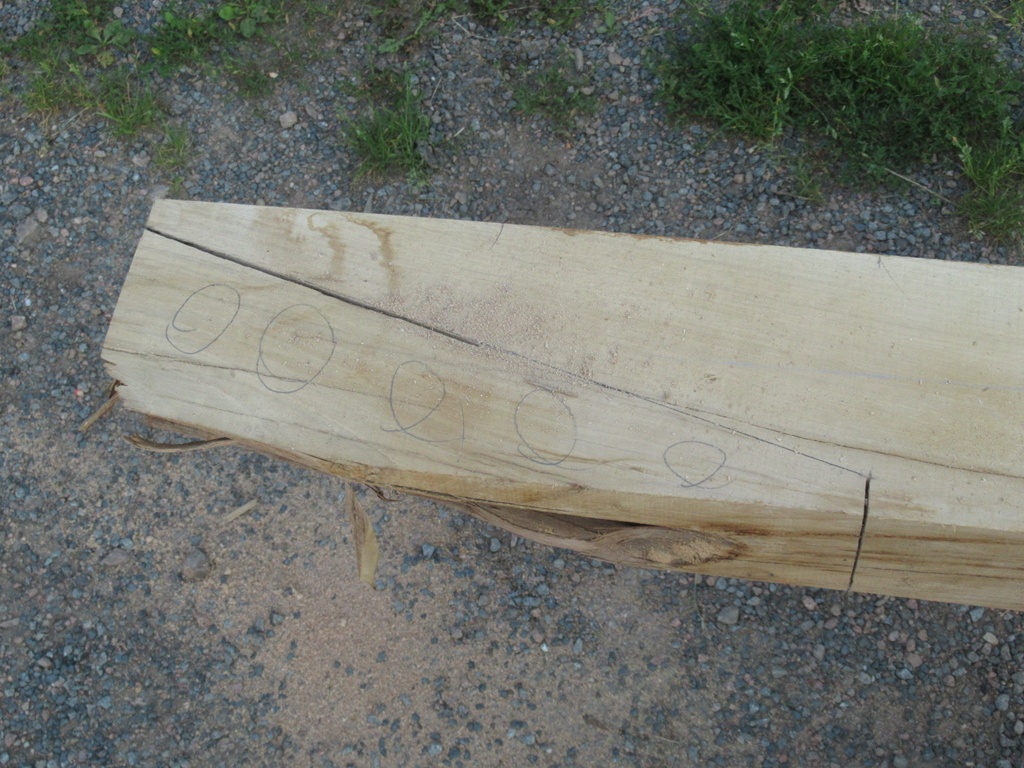

Bon, le bois n'est pas parfait ! Il a des noeuds, des fentes, quelques roulures, parfois de l'aubier... Certaines pièces sont courbes. Heureusement il y a du rab, ce qui nous permet -dans une certaine mesure- de choisir les bois les plus droits pour les poteaux.
C'est du bois de charpente.

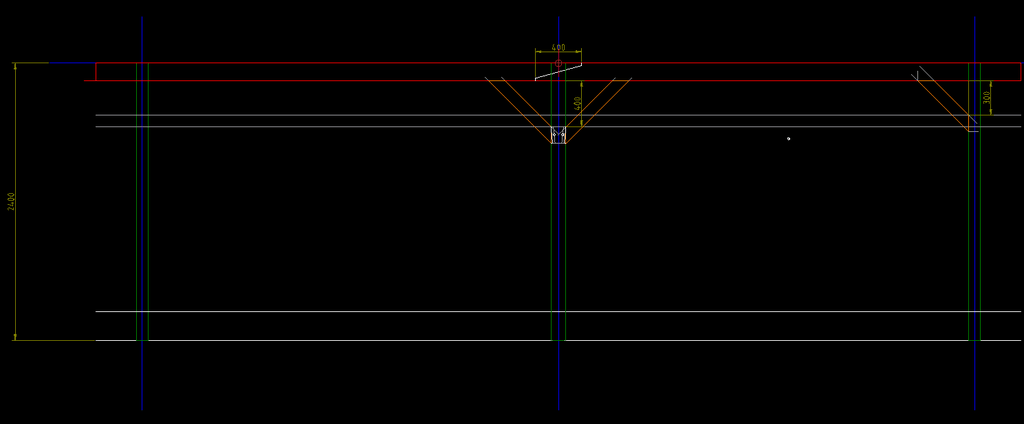

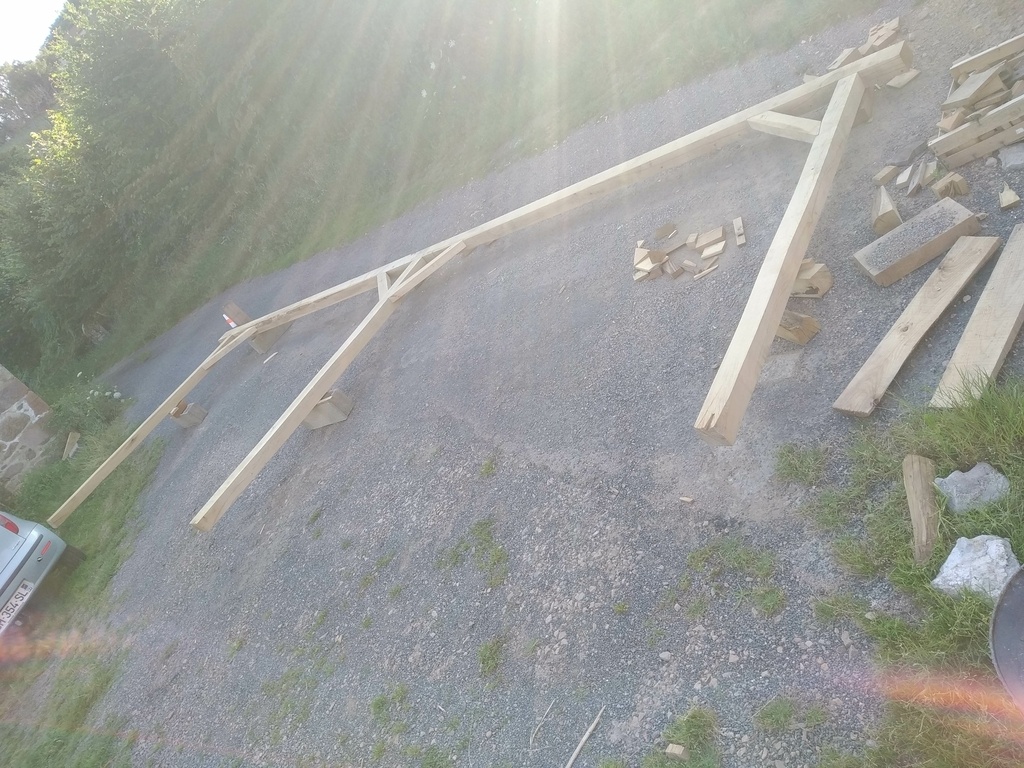

Tracé de l'ételon
Il fallut faire avec les contraintes du lieu, c'est-à-dire:
- pas de grade surface plane,
- un sol goudronné avec des gravillons,
- un décimètre d'écart de niveau dans la largeur de l'ételon.

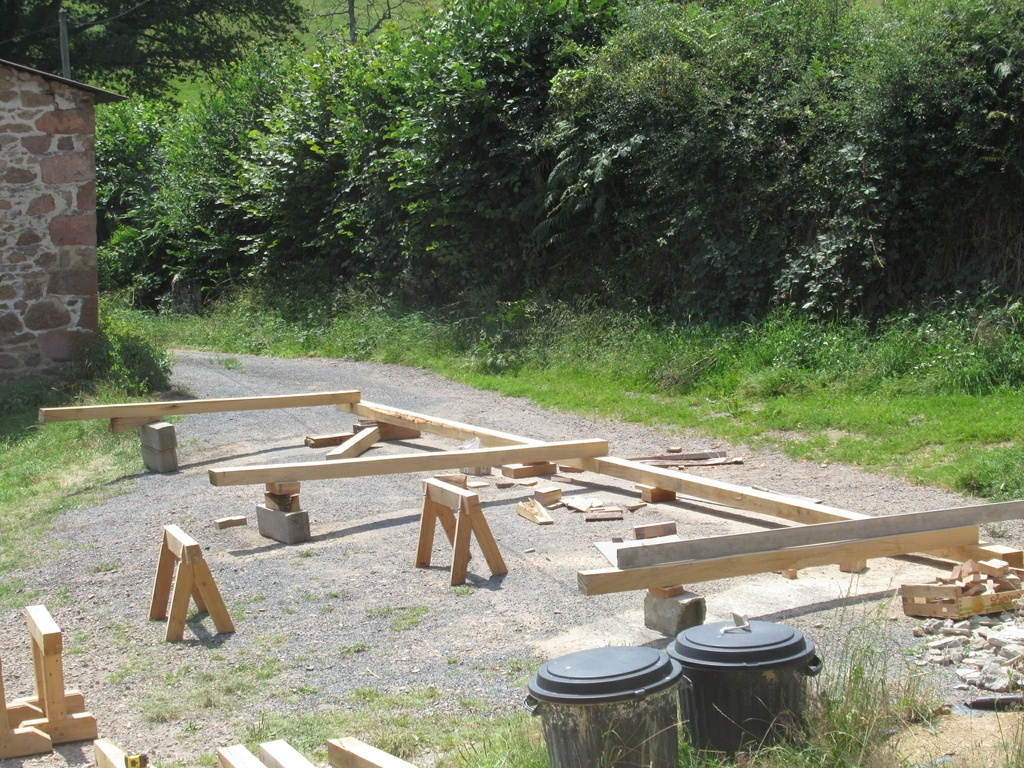

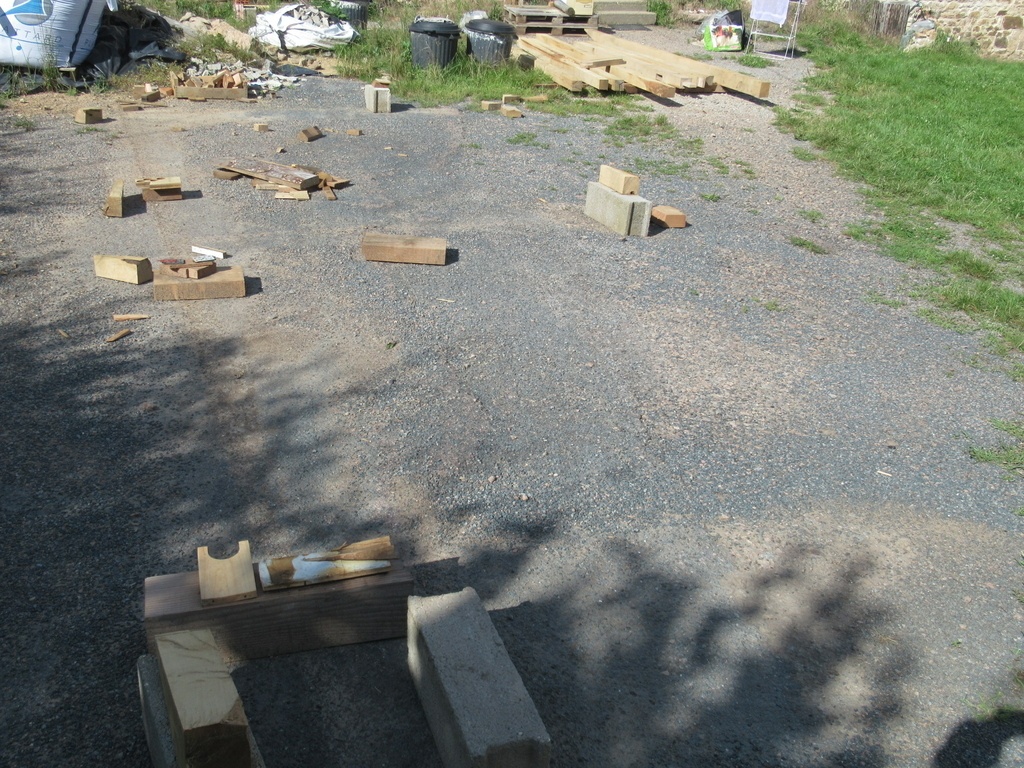

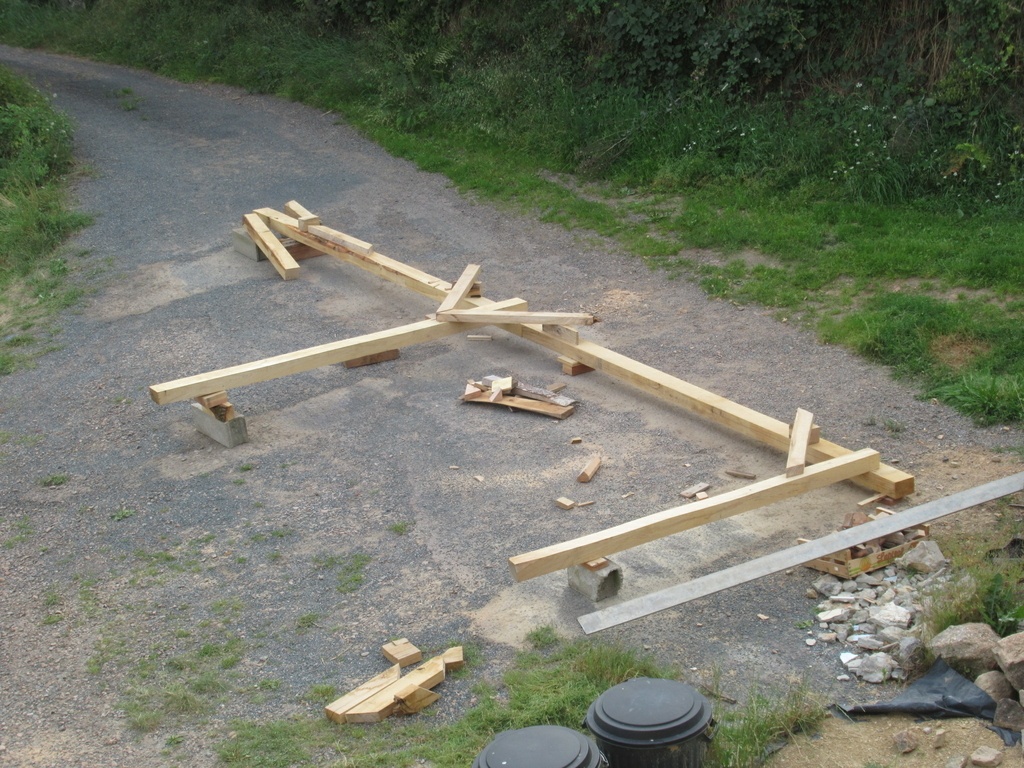

Donc, pour être certain de ne pas perdre le tracé, nous avons planté des pointes à béton en acier das le sol. Ce qui permit ensuite de battre les lignes. Et je me dis que l'on pourra les rebattre par la suite, une fois la tête de la pointe retrouvée parmi les gravillons !
Enture de la sablière : piquage et taille

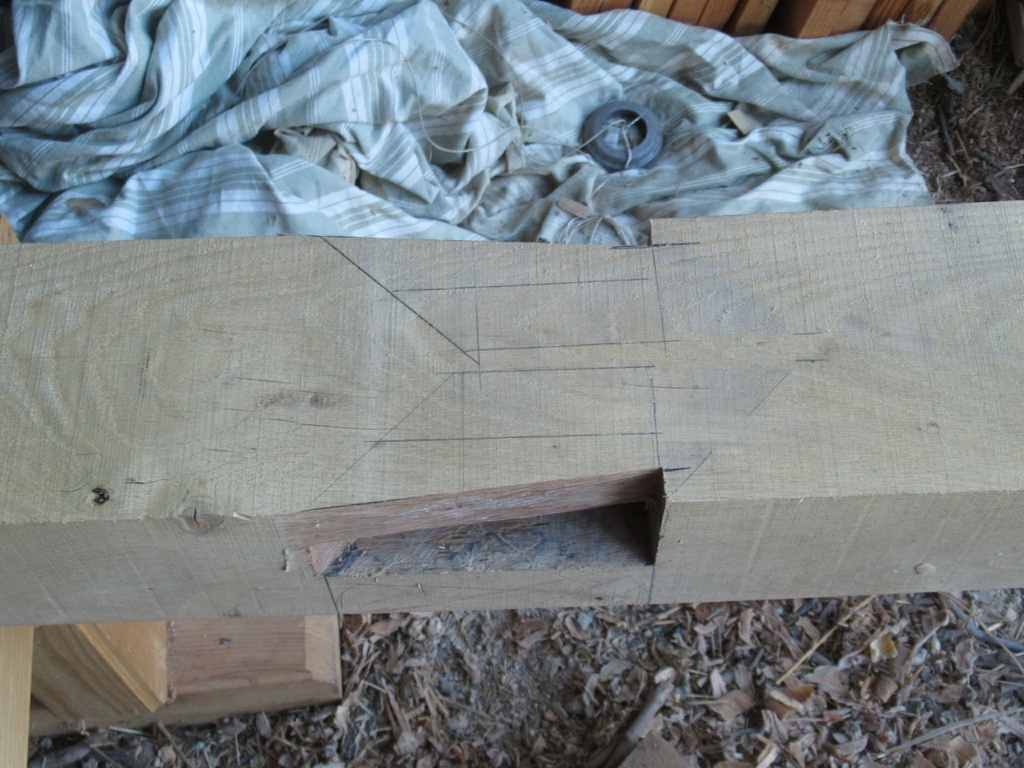

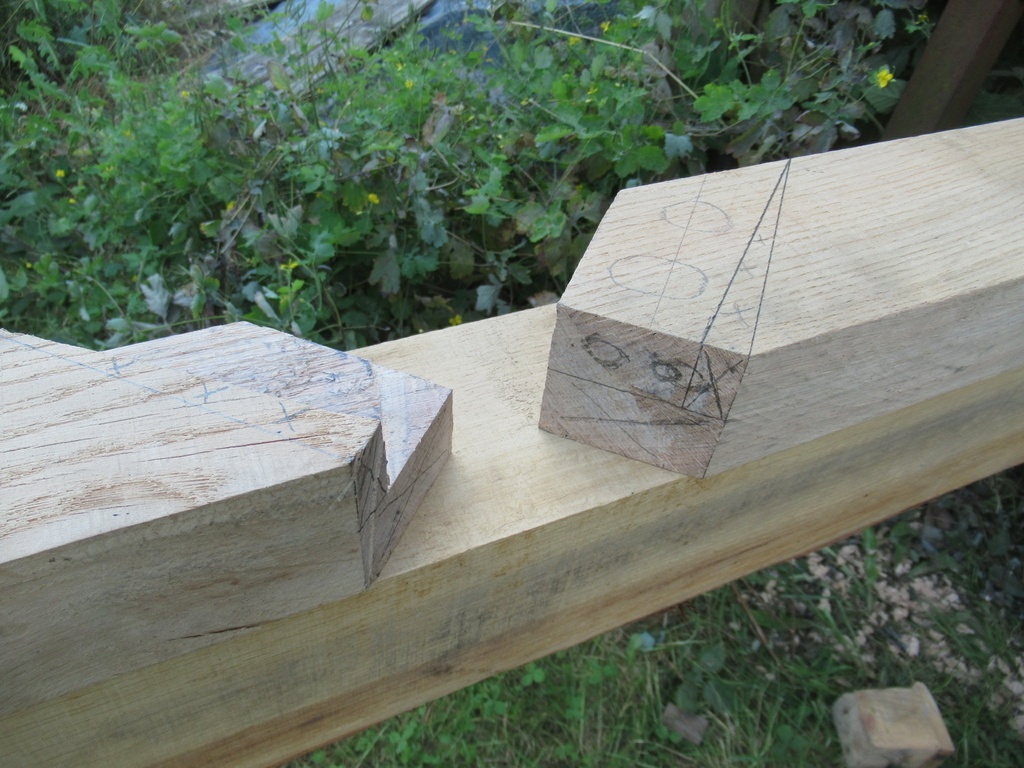

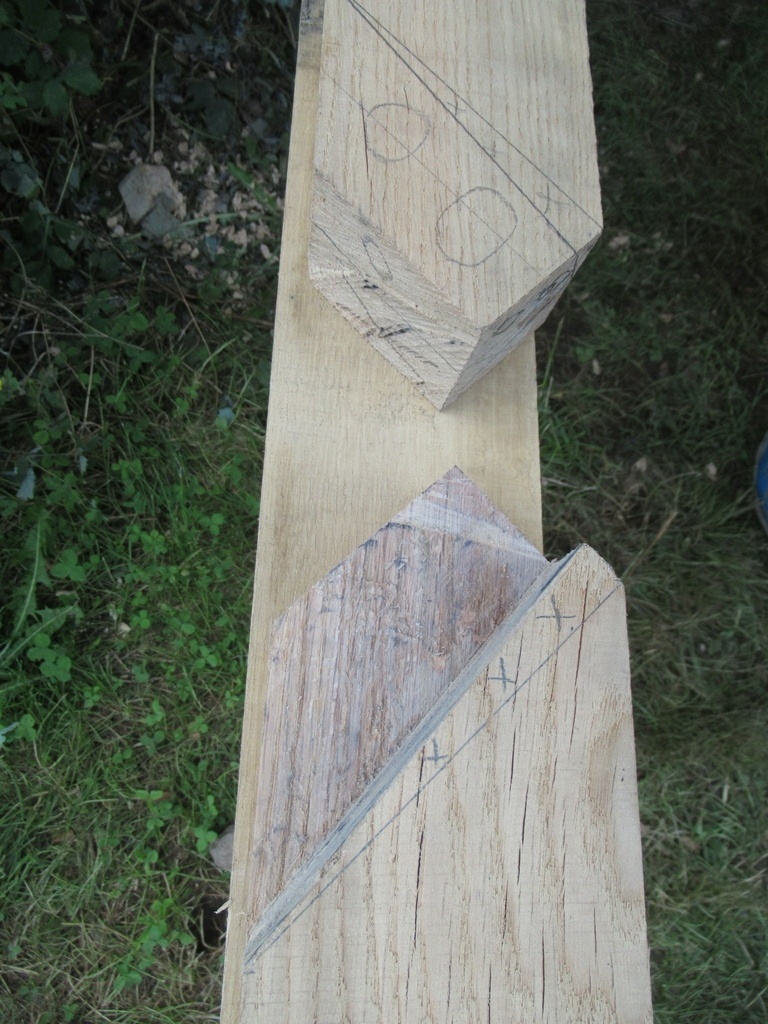

Le première piquage concernait l'enture entre les deux morceaux de la sablière.
L'assemblage retenu est une enture en fausse coupe avec tenon du poteau en guise de clef (cf Oslet).
Mise sur ligne, piquage, coupe de l'assemblage. Enfin, c'est la théorie.

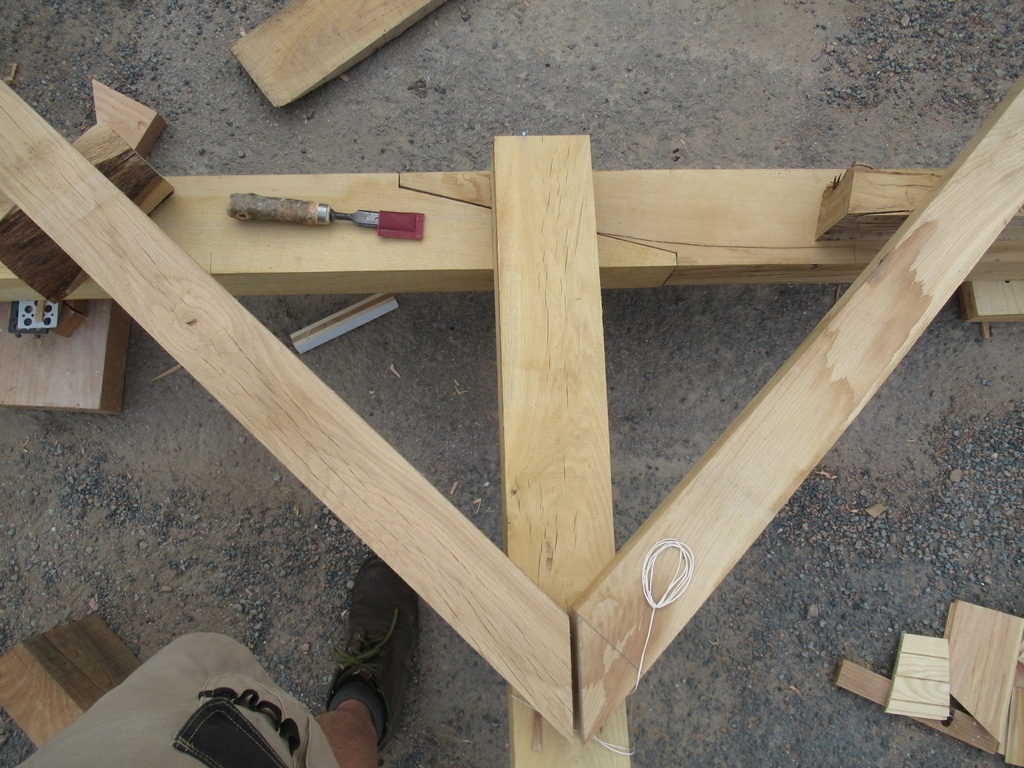

En pratique, il y a eu quelques opérations en plus : découpe du mauvais côté du trait, décalage des lignes d'assemblage, recoupe du bon côté. Ouf, ce n'est pas moi qui ait fait la bourde
Mise sur ligne et piquage du pan de bois
Les grandes étapes:

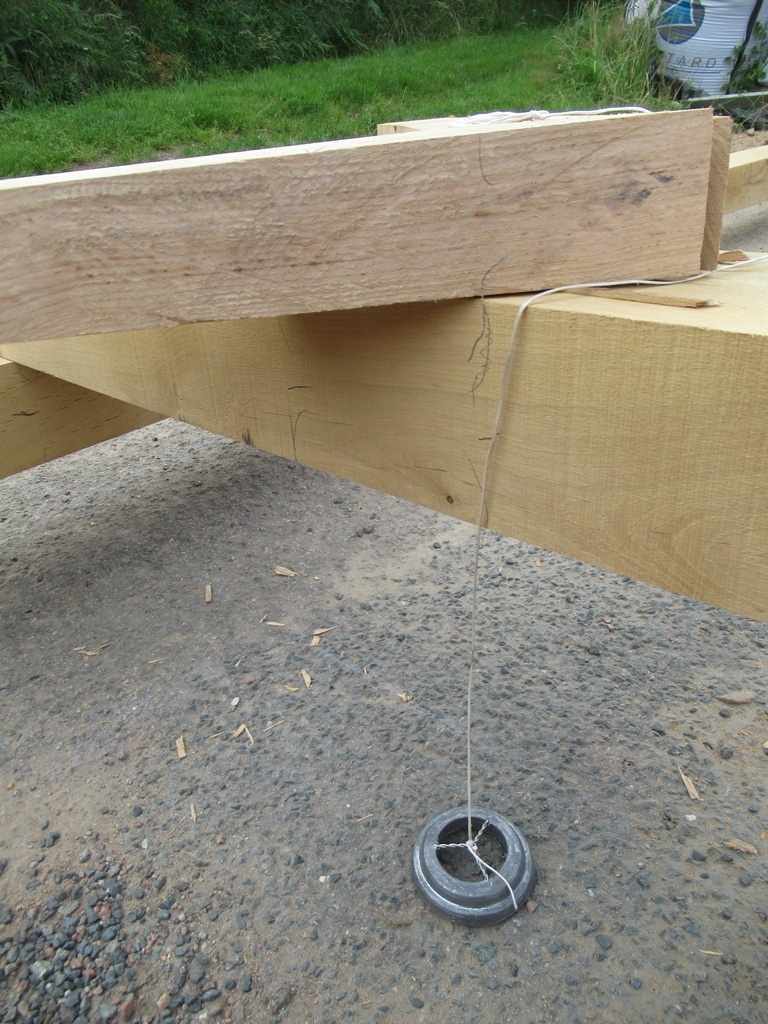

- mise des bois sur ligne (calage de niveau et de dévers);
- piquage des assemblages
Pour cela, compas, crayon bien affûté et le plomb que m'a coulé mon père pour l'occasion
.
Première fois. On espère s'y prendre correctement.
Les vidéos d'Apprendre la charpente furent également utiles.
Il faut avouer que nous n'avons pas ligné les bois, ceux-ci étant relativement droits et le pan de bois très simple.

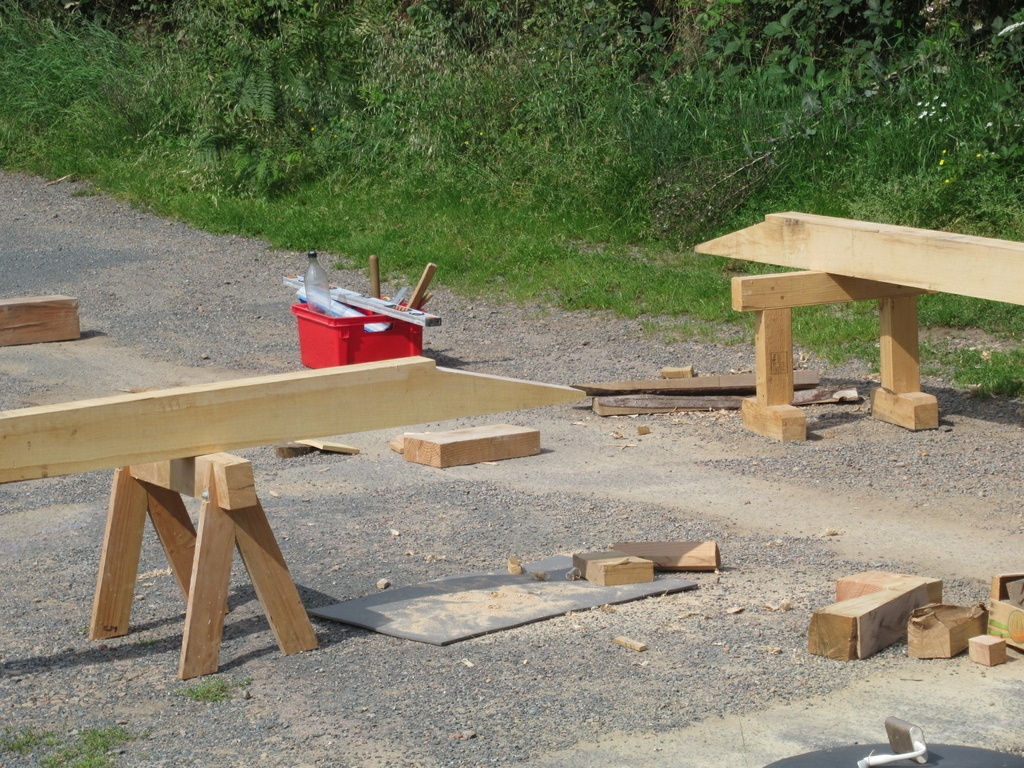

Les bois étant sciés, ils sont à peu près carrés et droits. A peu près.
Taille des assemblages
Tout d'abord:
- reconnaissance des piqûres (tracé des lignes de joint);
- puis tracé des assemblages.

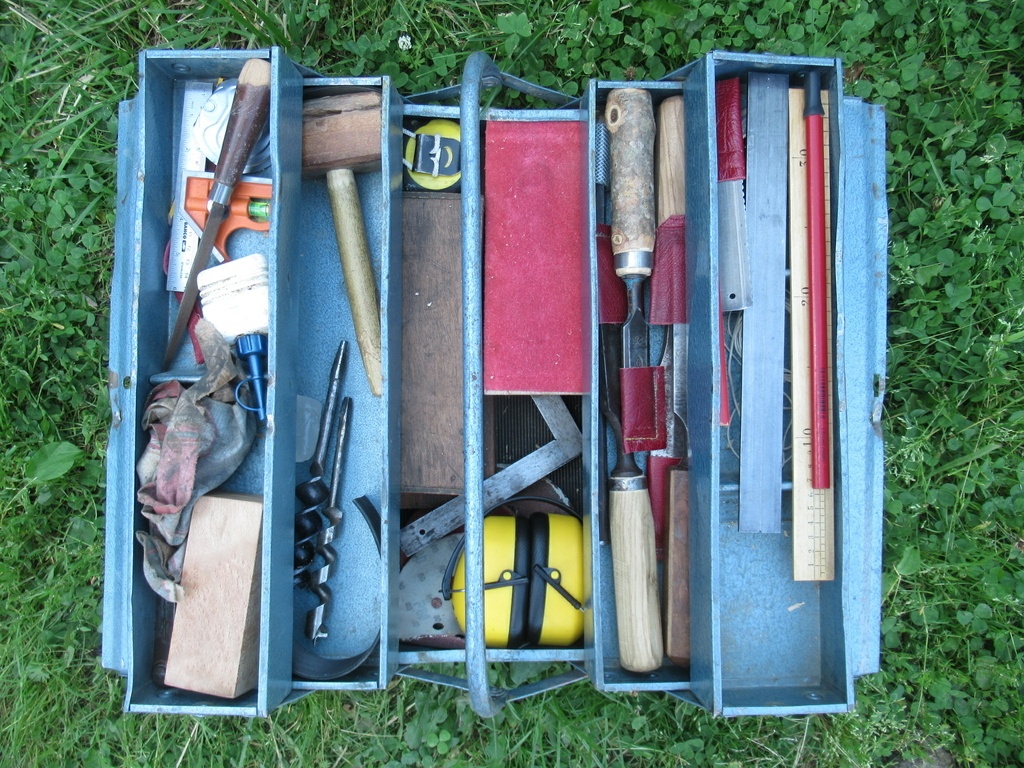

Et ensuite, taille proprement dite, avec au menu:

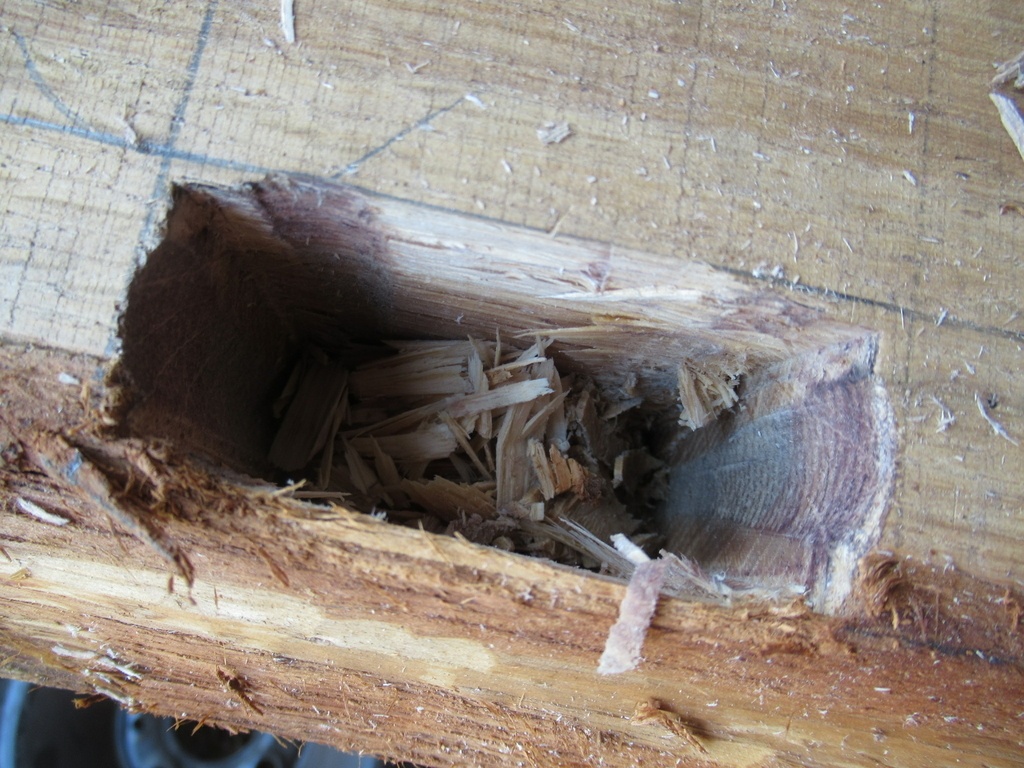

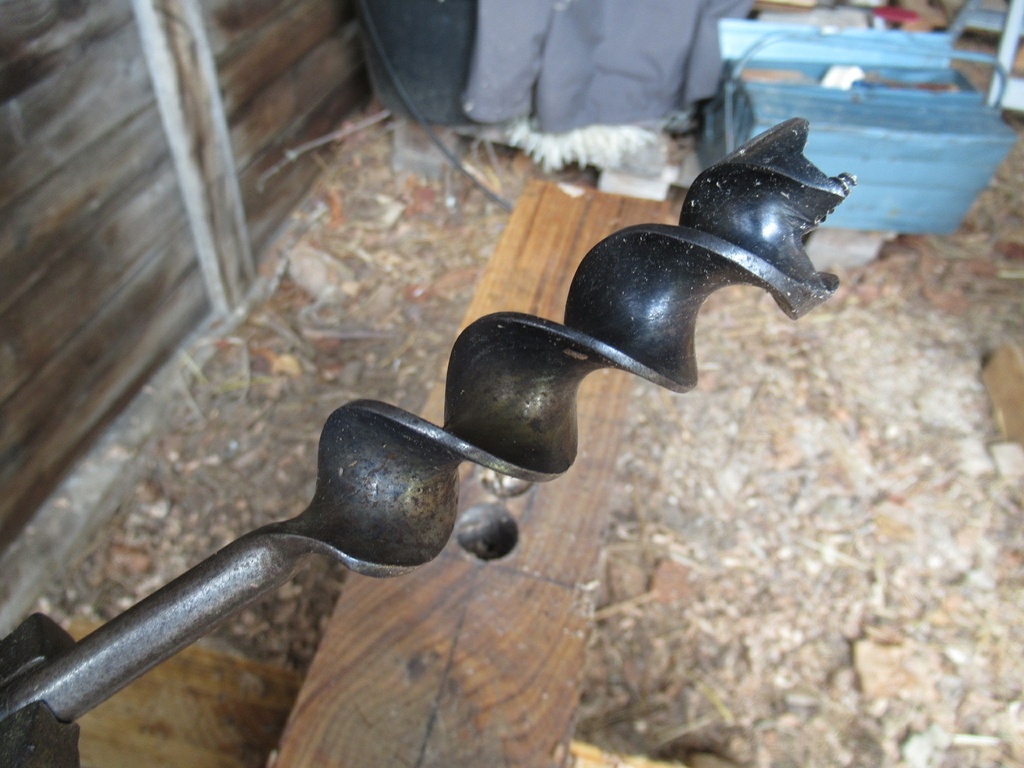

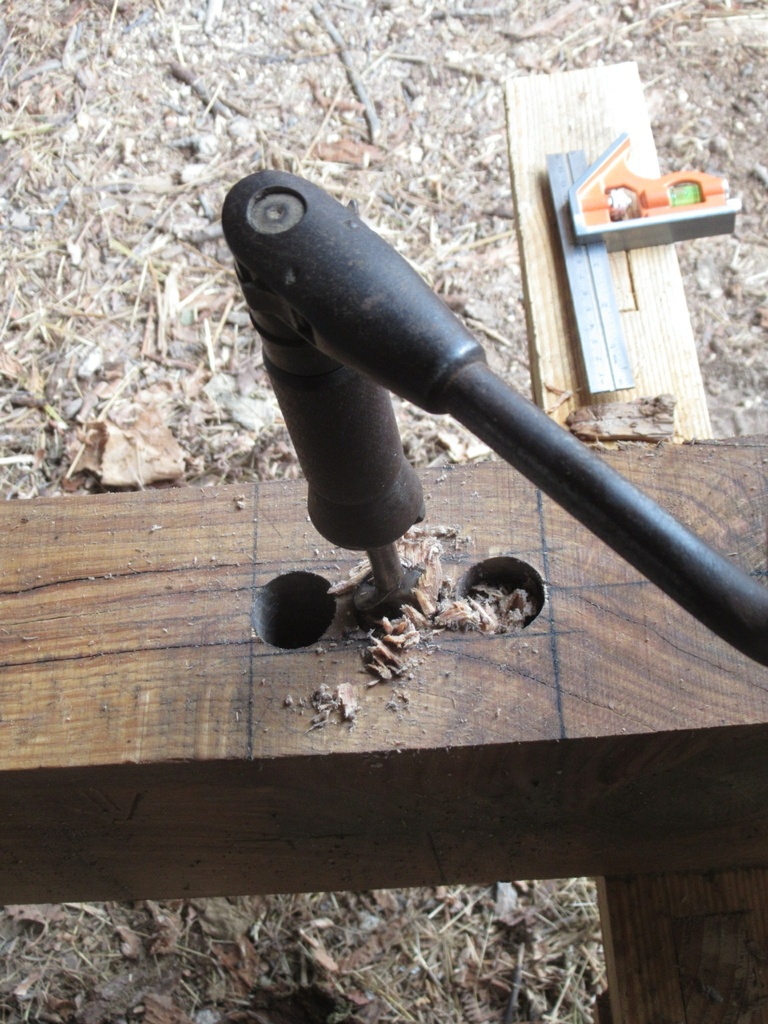

- vilebrequin pour les mortaises. Même si j'en ai pris un grand et que le bois n'est pas sec, j'en ai bavé avec ma mèche de 28mm dans le chêne, j'en ai le front meurtri par la conscience!;

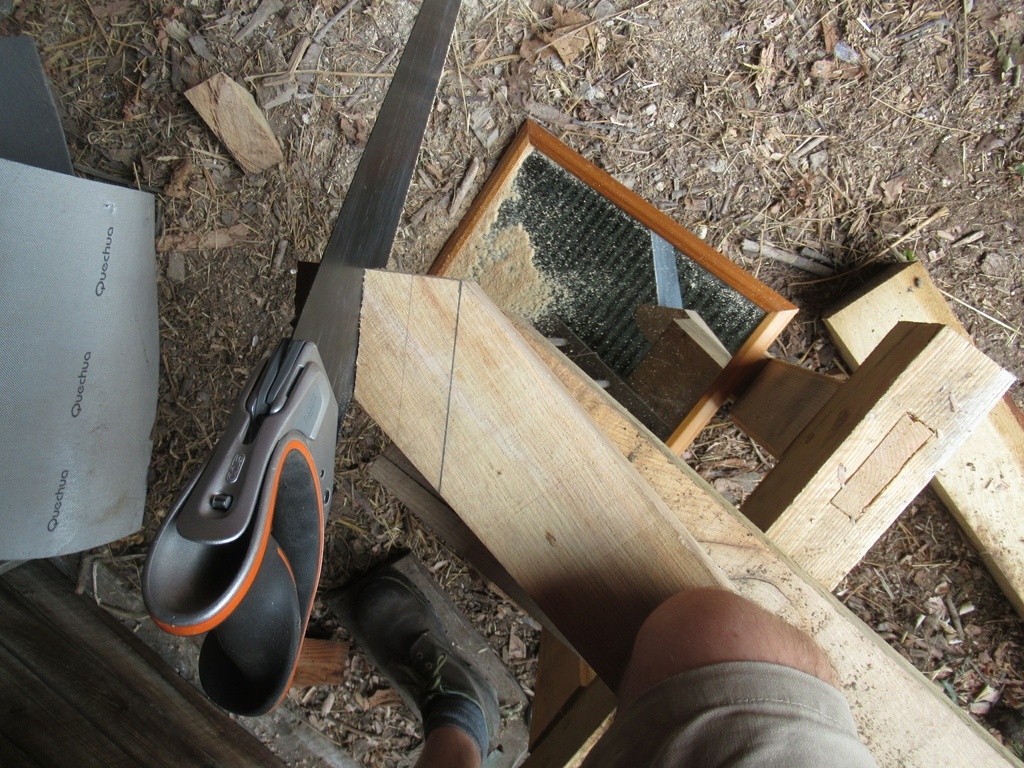

- scie. La scie avec denture à déligner est bien utile pour les tenons;
- ciseau ou ébauchoir de 30mm. Je préfère le ciseau qui est moins bruyant et avec un maillet dont la surface de frappe est plus grande que celle d'une massette on craint moins pour ses doigts;
- bisaigüe: découverte de cet outil, l'essayer c'est l'adopter
.
Les embrèvements sont d'un seul côté de l'aisselier, cela permettra ensuite d'habiller de verre le pan de bois pour en faire une serre.
La bisaigüe, c'est top !
Ce chantier fut l'occasion d'essayer ma bisaigüe Peugeot Frères.

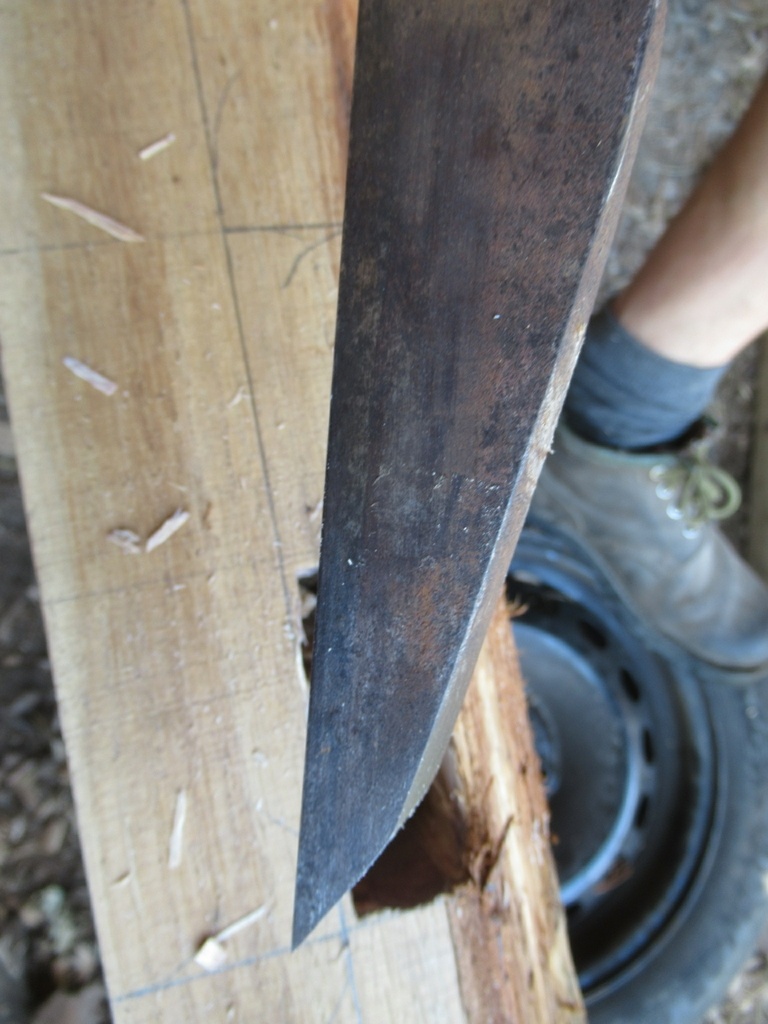

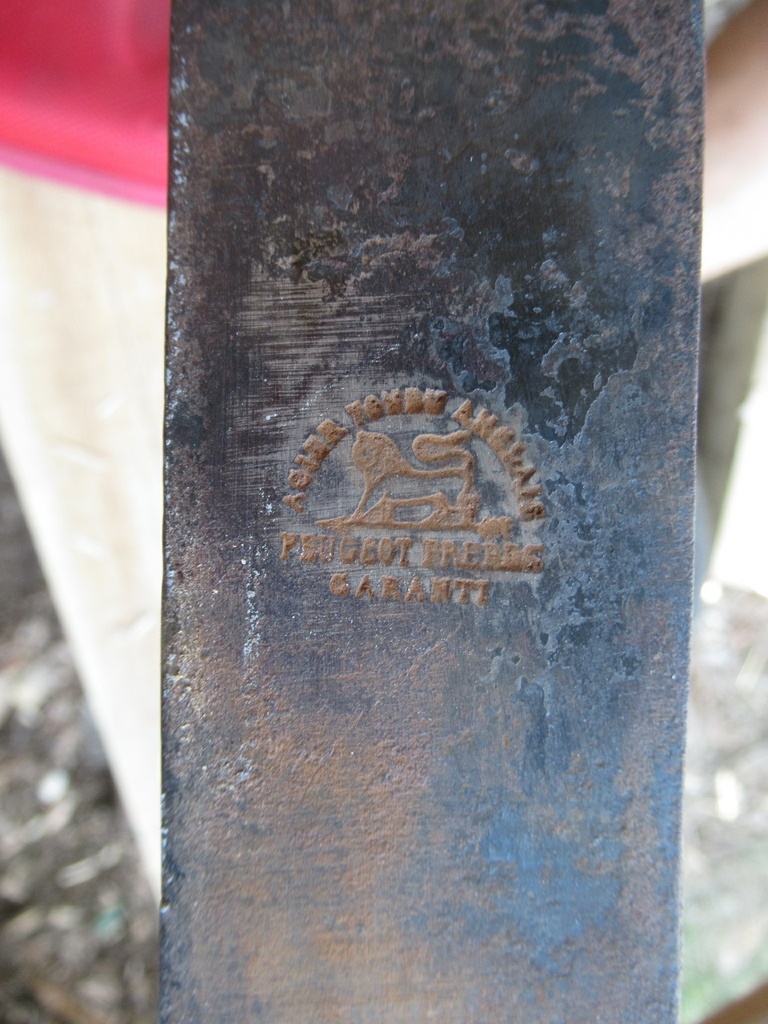

Mises en acier rapportées (on voit la différence d'acier sur le côté bédane).
1m44 de long. Ciseau d'environ 50mm, bédane d'environ 15mm (à l'oeil, je n'ai pas mesuré).

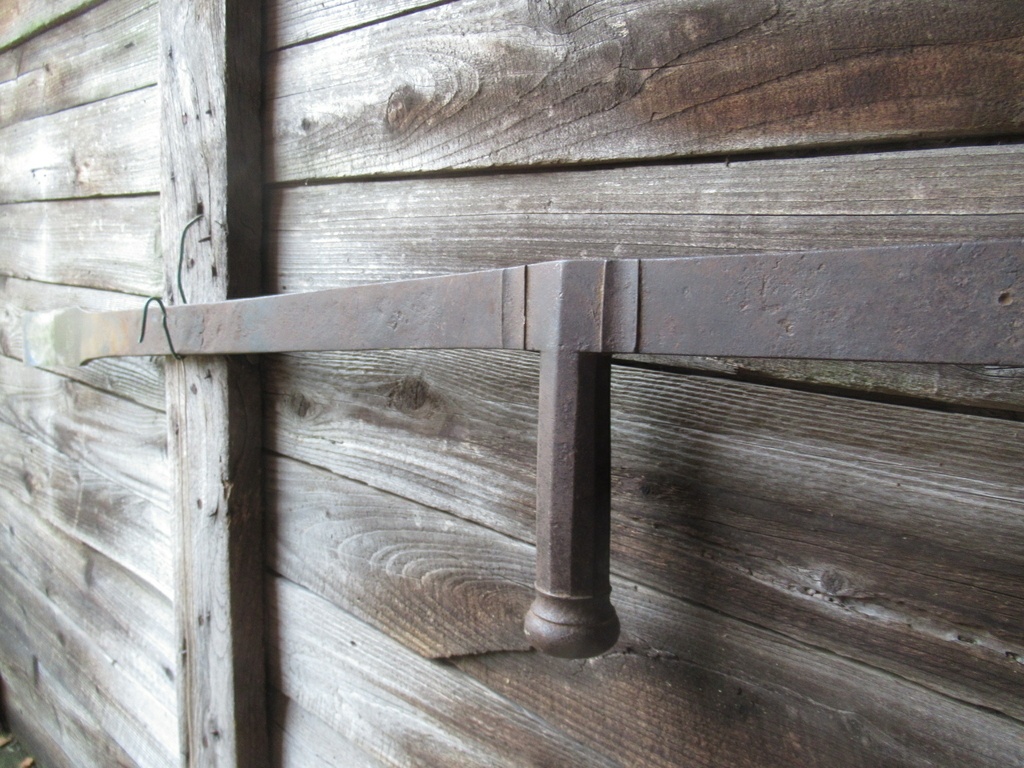

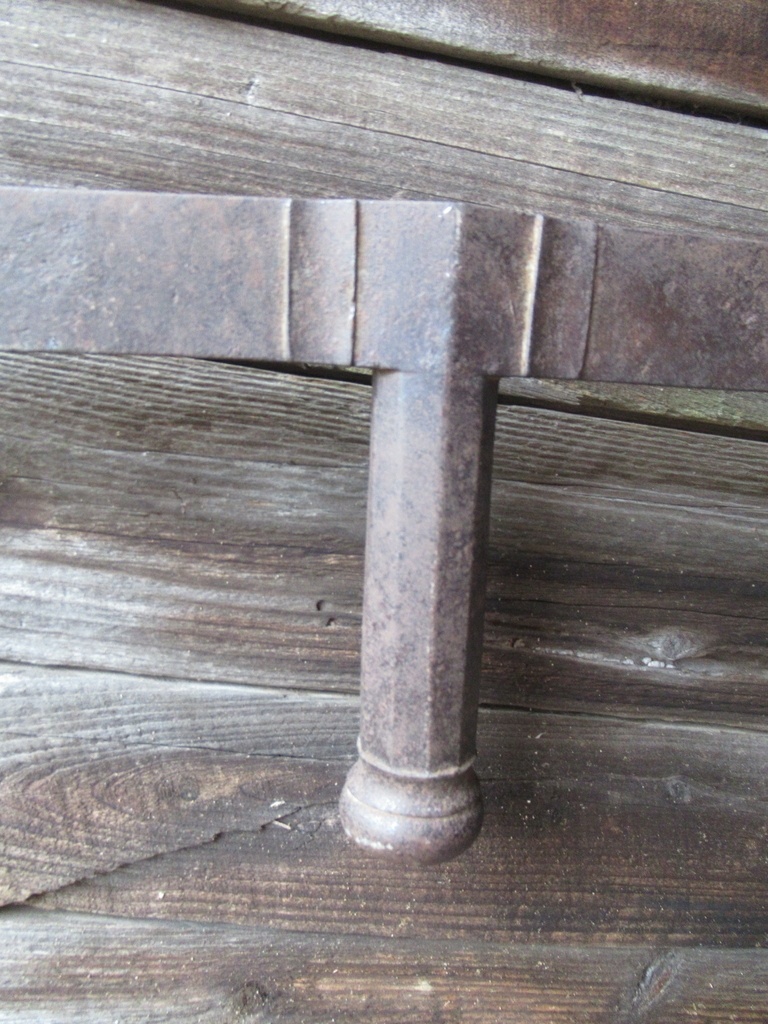

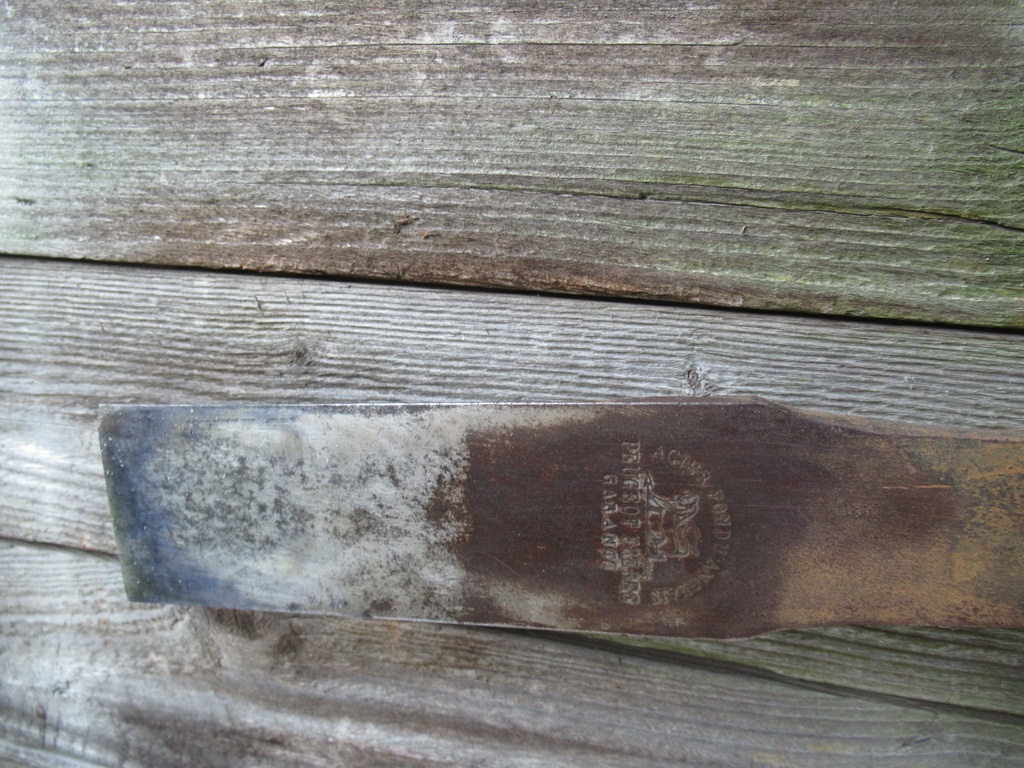

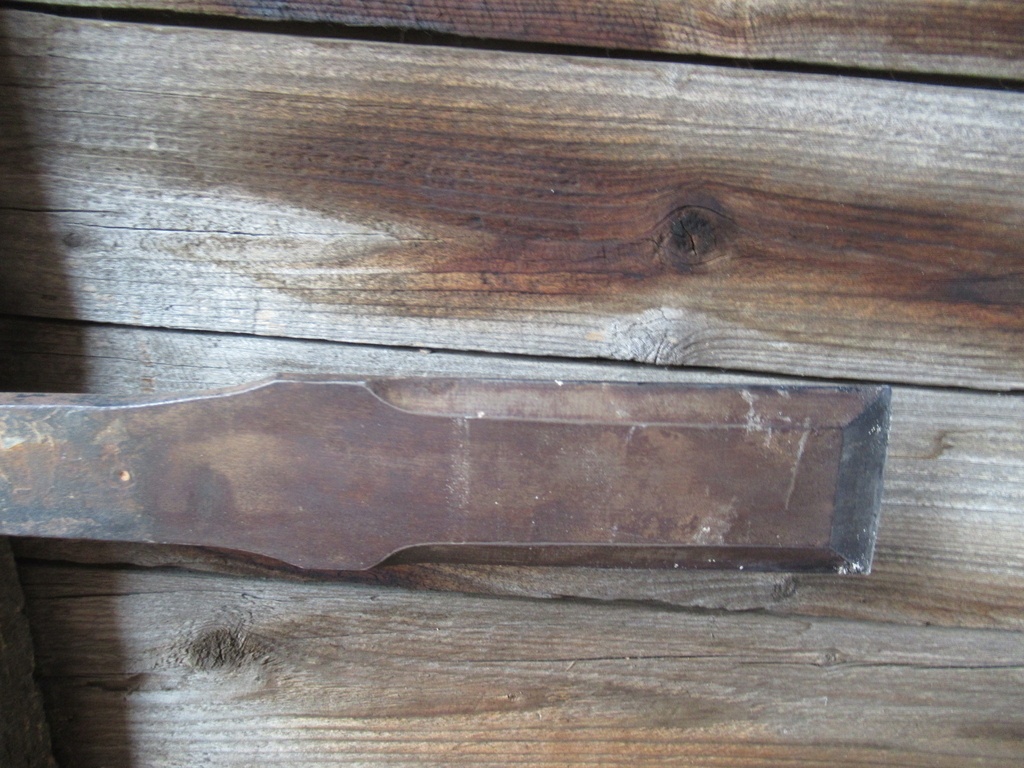

Voici quelques photos de la bête.
Notre cher colonel Émy décrit sont utilisation das son traité de l'art de la charpenterie. Pour cela, aller voir à partir de la page 42 du tome 1.

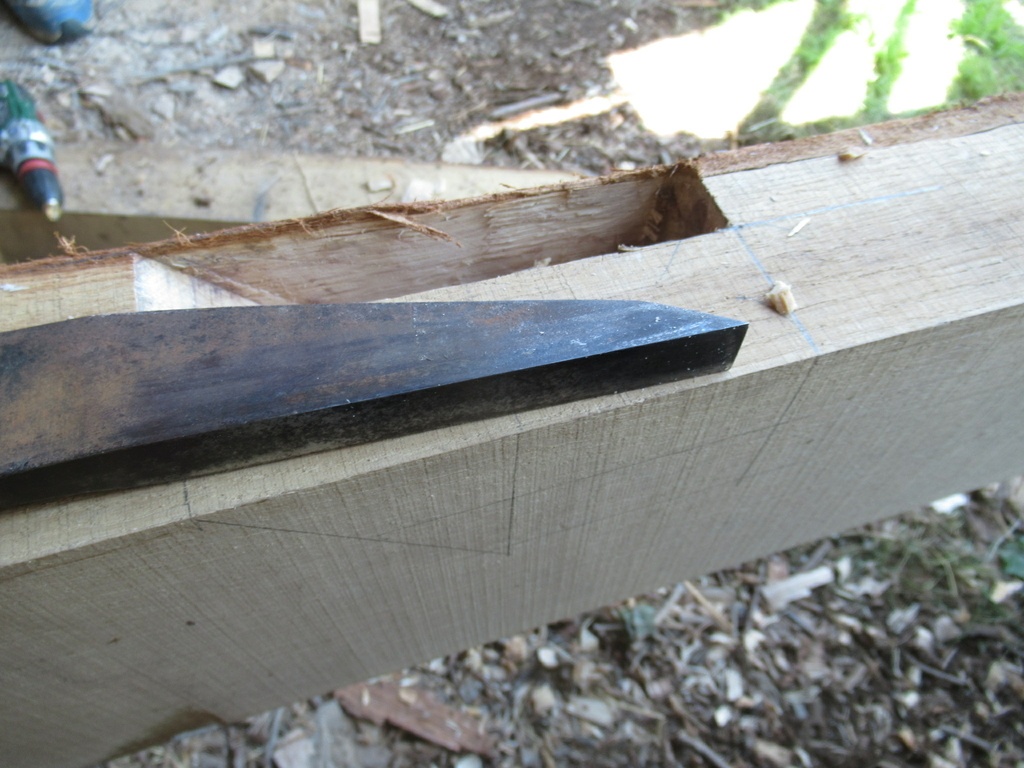

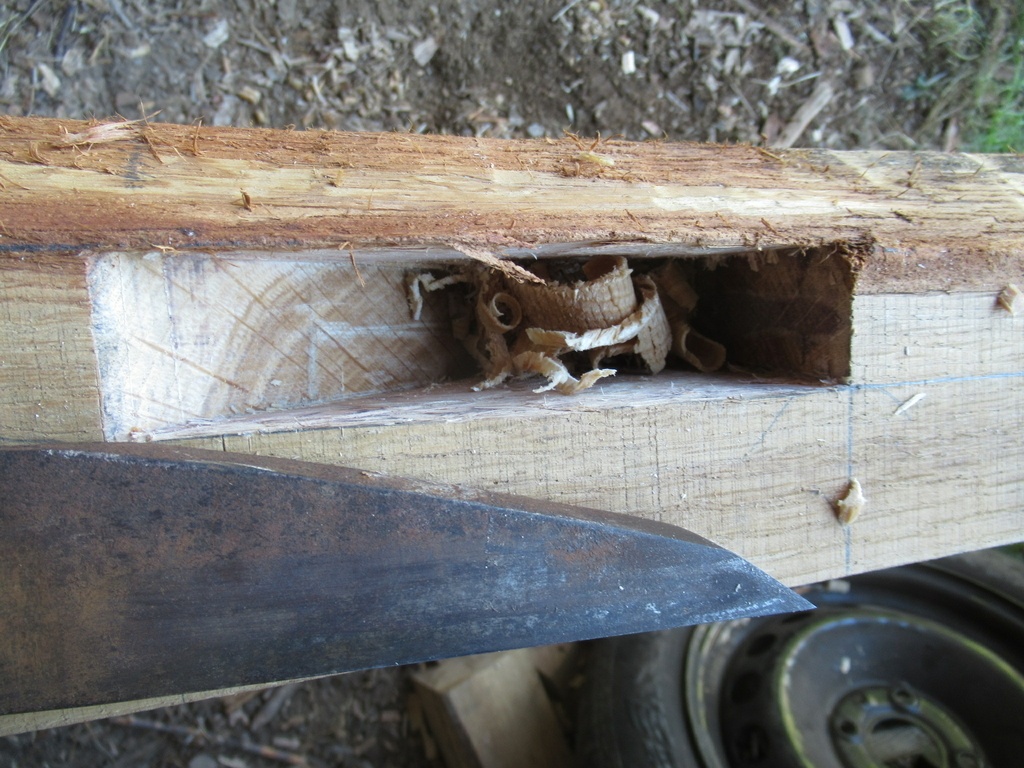

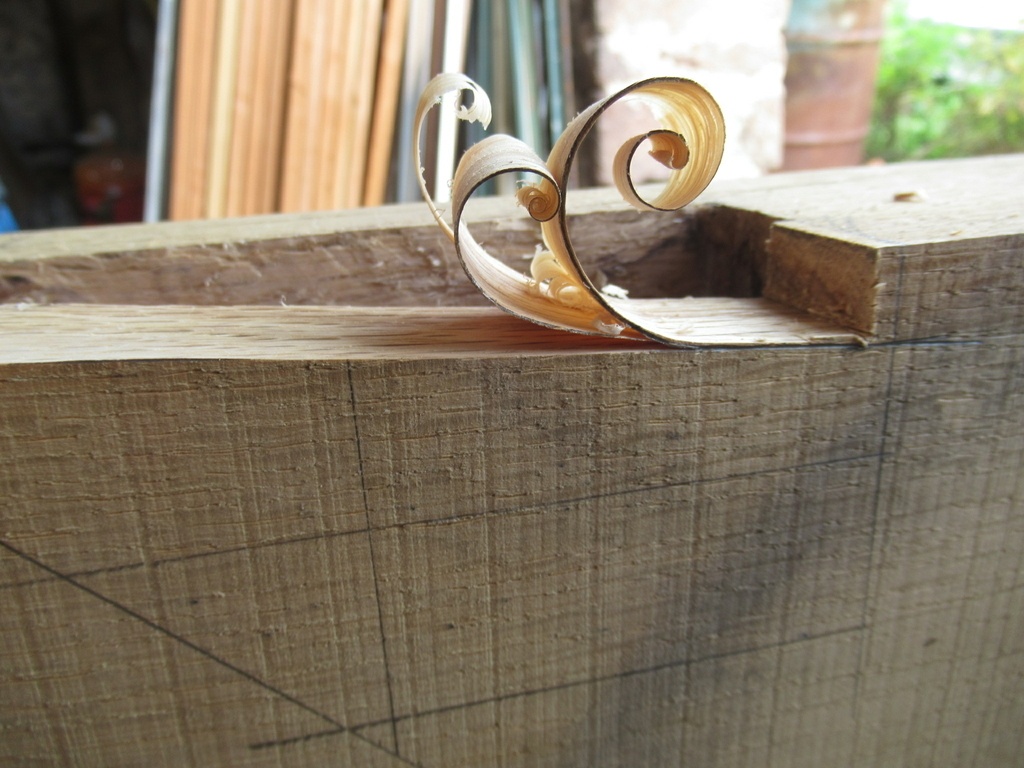

Très pratique à l'usage. Utilisation intuitive. Le ciseau permet de retoucher les joues des mortaises, le bédane permet d'équarrir les coins des mortaises percés à la mèche.
J'adore !

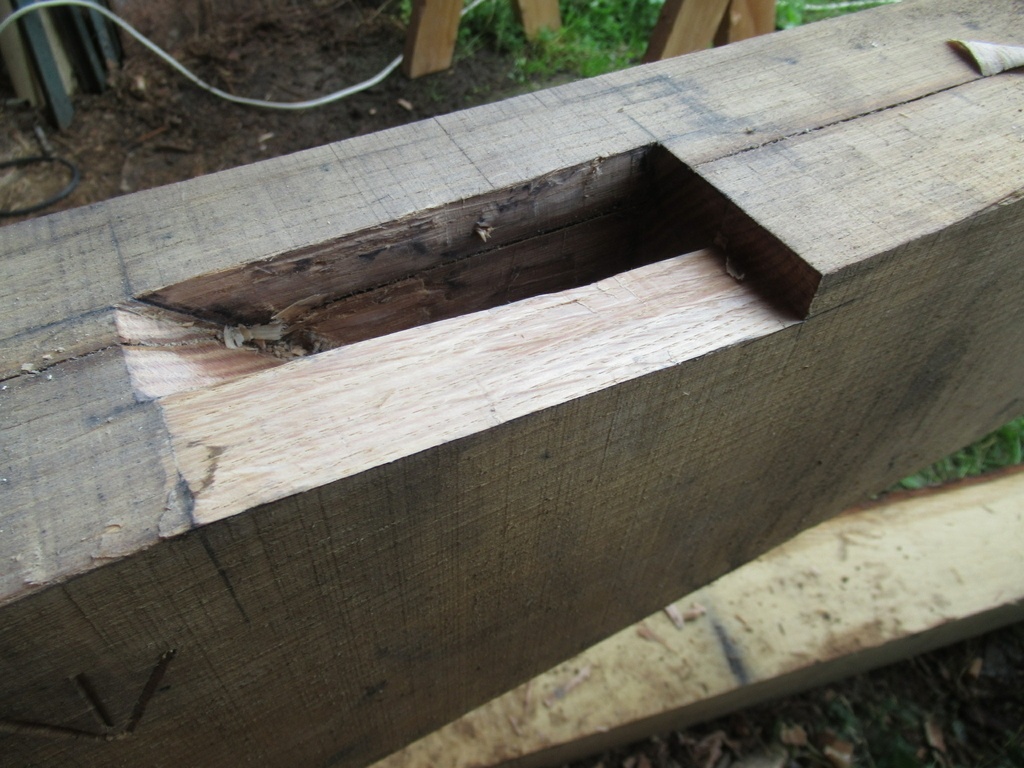

Le bédane est aussi bien efficace pour les pentes à 45° en bout de mortaise, et le ciseau permet de faire les embrèvements sur les côtés de la mortaise (ici la longueur de l'outil est un atout).

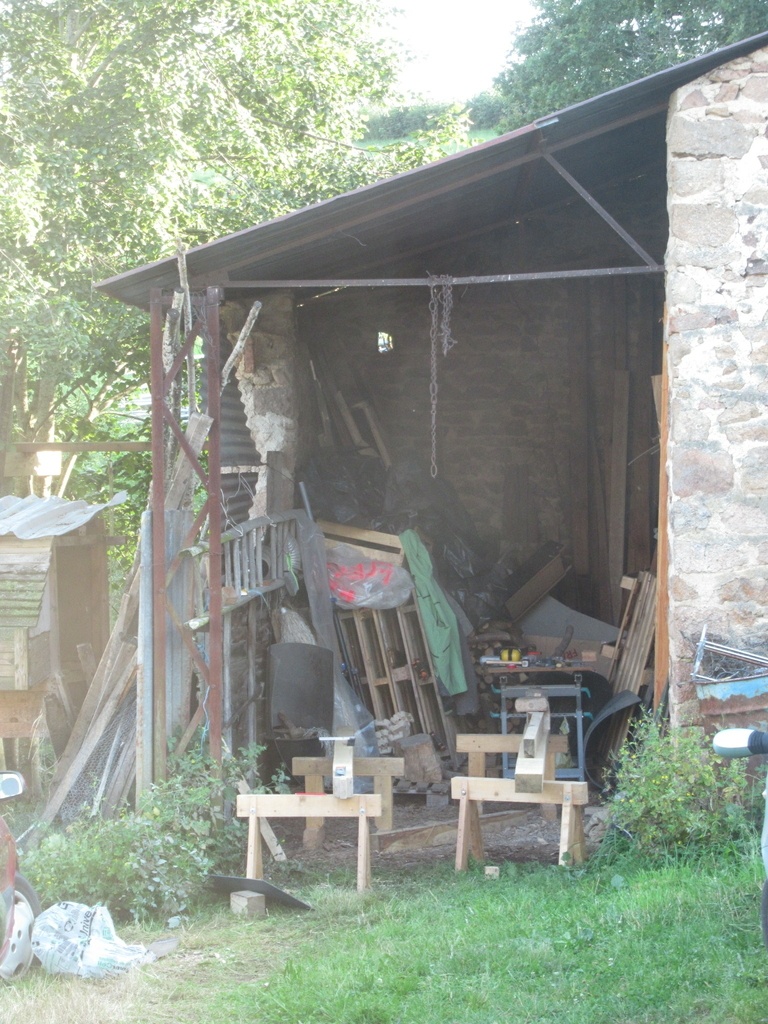

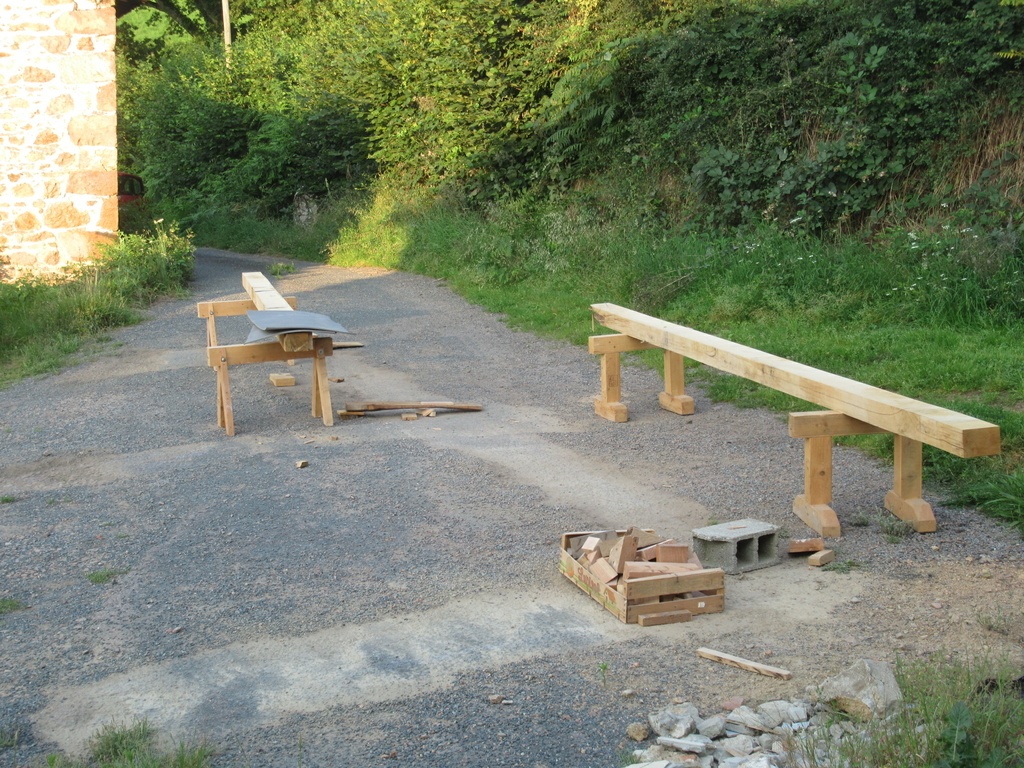

En revanche, mettre les bois sur des tréteaux de 50cm est pratique pour tailler au ciseau (assis à cheval sur la poutre ou sur le côté de la poutre) mais c'est trop haut pour manier la bisaigüe avec aisance. Il faudrait que les bois soient au sol. Alors j'ai mis "surélevé" le sol avec des cales ou je suis monté sur le tréteau.
La masse de l'outil et le fait que le bois soit vert (en plus du fait que je l'ai bien affûté au point de me couper !) suffisent à le rentre bien efficace.

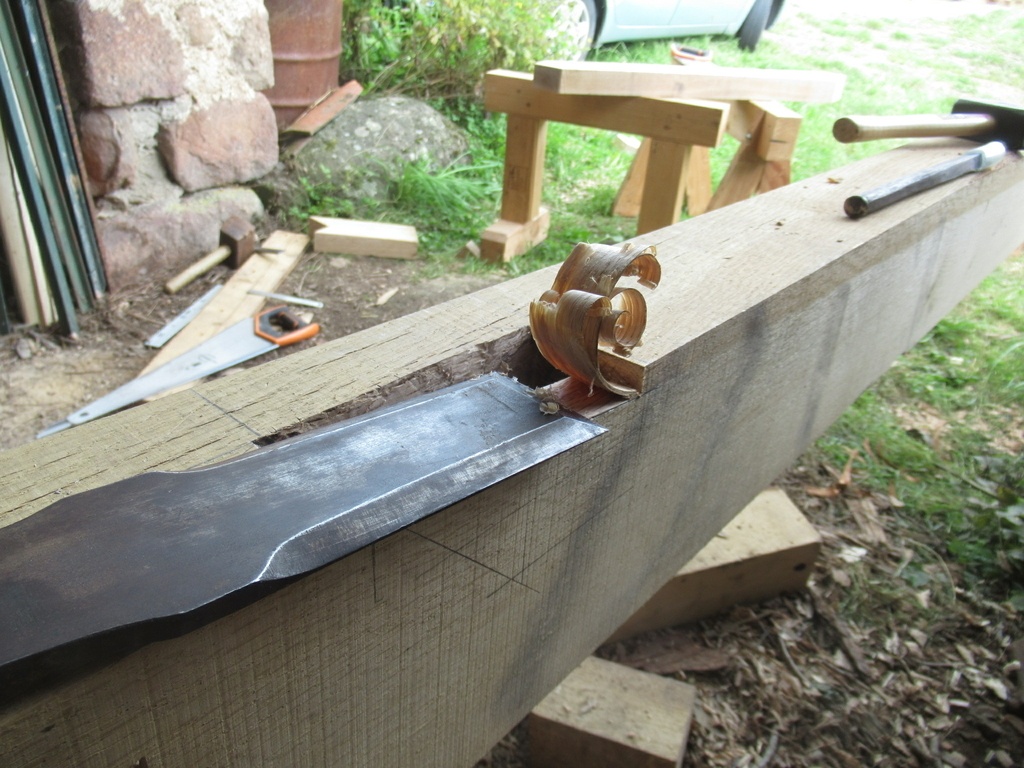

Utilisation du bédane de la bisaigüe
Utilisation du ciseau de la bisaigüe
A suivre...

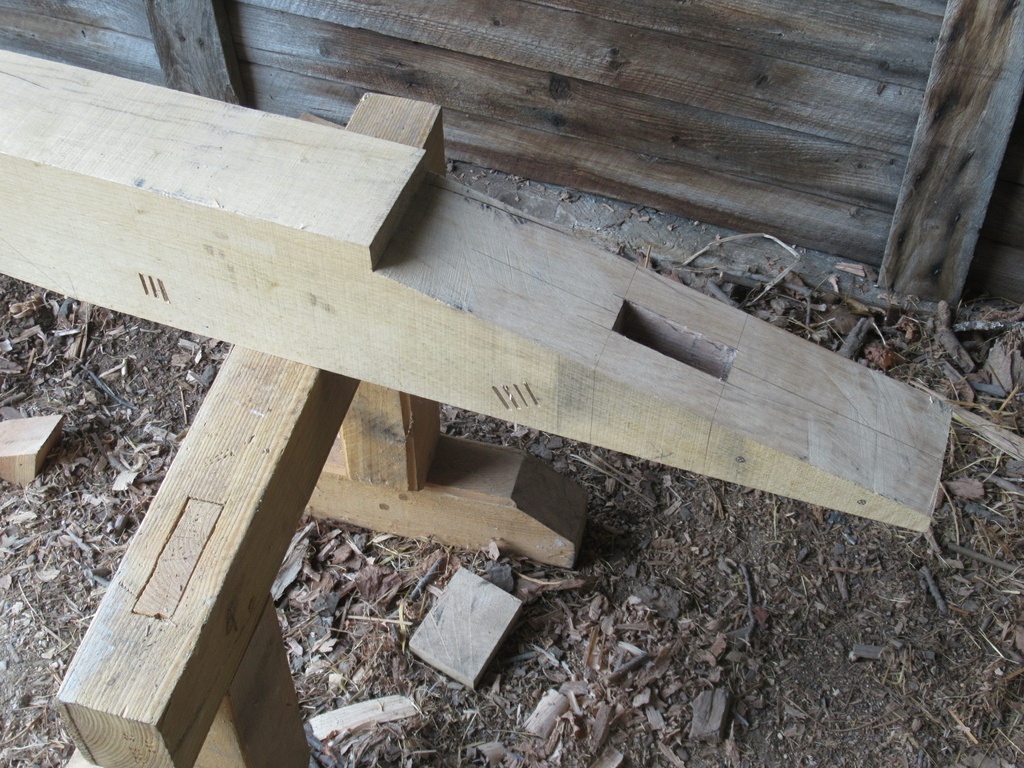

Et voilà, 3.5 jours plus tard, à deux, tous les bois sont taillés.
En revanche, nous n'avons pas eu le temps de faire un montage à blanc de l'ensemble.
Pourvu que ça rentre et que la géométrie soit bonne
A suivre donc.
PS: je prends les remarques ! On n'a sûrement pas tout bien fait comme il faut...
Assemblage, levage
Je laisse ici la parole à clement04, car je n'étais plus sur le chantier
Assemblage

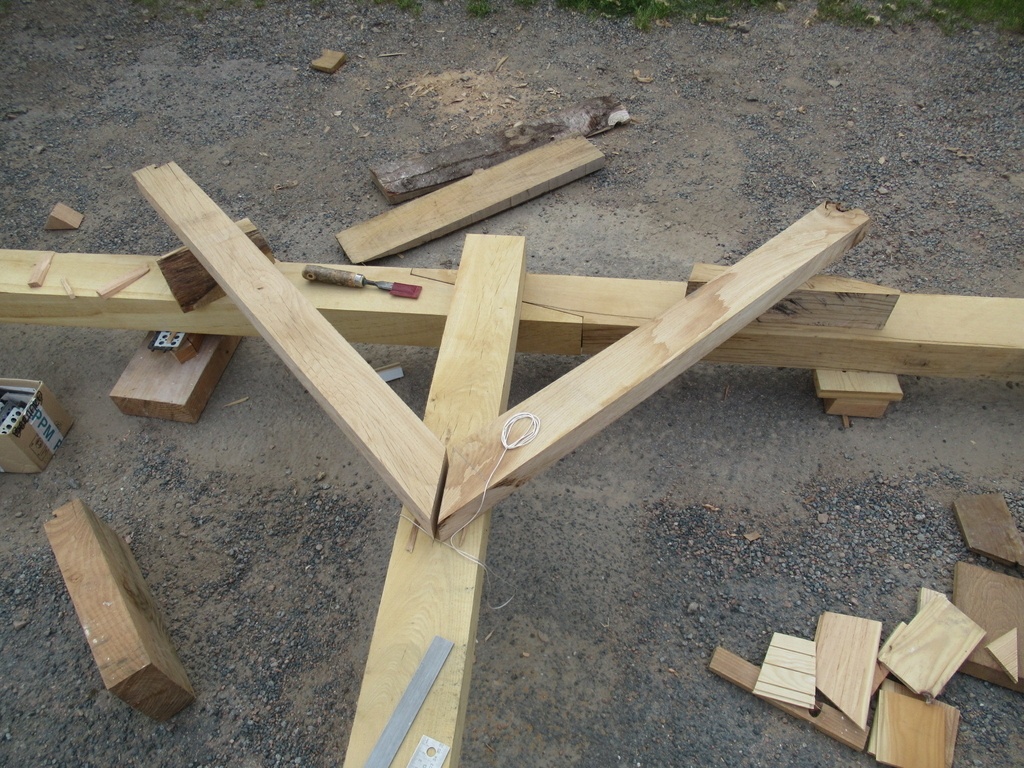

Après quelques ajustements pour que ça rentre, c'est pas mal ! Quelques défauts :
- le poteau de droite sur l'image est décalé de 6-7 cm a droite ! Tant pis la serre sera un peu plus longue...
- l'aisselier de ce même poteau est trop court. Je vais remonter le poteau de 8 mm en retaillant les épaulements du tenon.
Bref, c'est du boulot ces ajustements, mais l'ensemble a de la gueule ;)
Levage
La mise en place se fait en deux étapes :
- Les deux poteaux de droite et leur demi-sablière.
- Le poteau de gauche et sa demi-sablière.

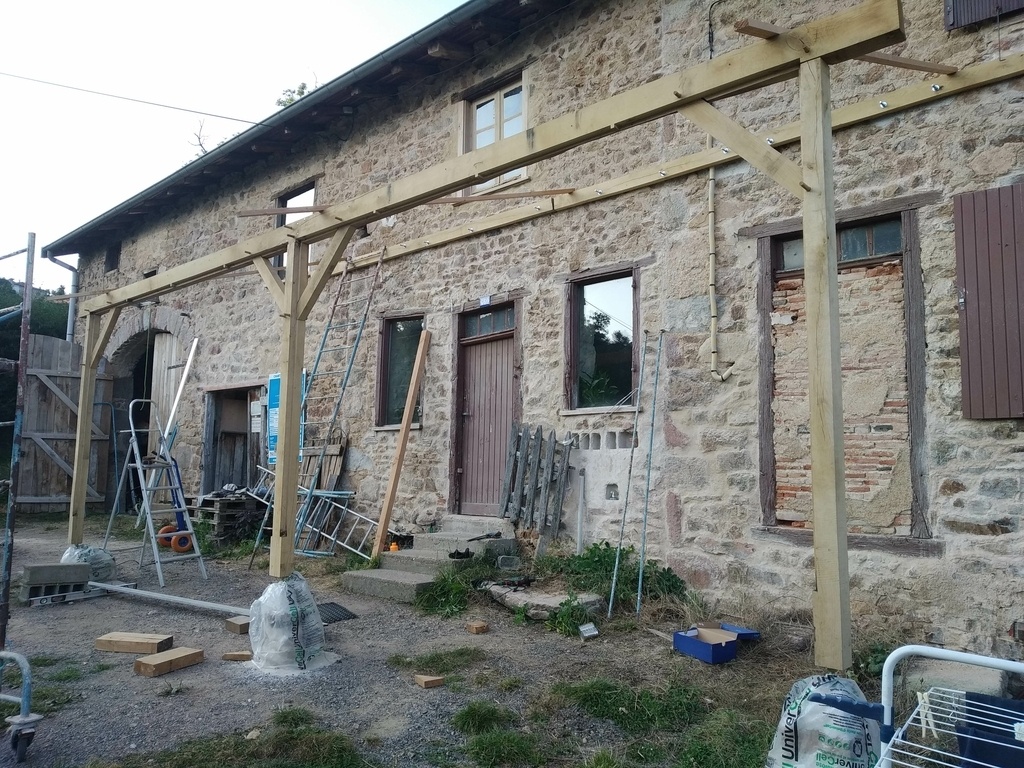

Première tentative : levage à la main à 4 personnes. Un échec ! Trop compliqué de bien tomber dans les trous en pied de poteaux tout en maintenant l'ensemble vertical. Deuxième tentative avec échafaudage et palan : c'est nettement plus confortable !
Puis on visse quelques barres temporaires entre la muralière et la sablière pour tenir l'ensemble vertical.
Puis vient le temps de poser les chevrons. Pour chacun, on délarde localement la sablière et la muralière de sorte que la face supérieure de tous les chevrons soient à peu près sur le même plan. Et un tire-fond de chaque côté pour fixer le tout.

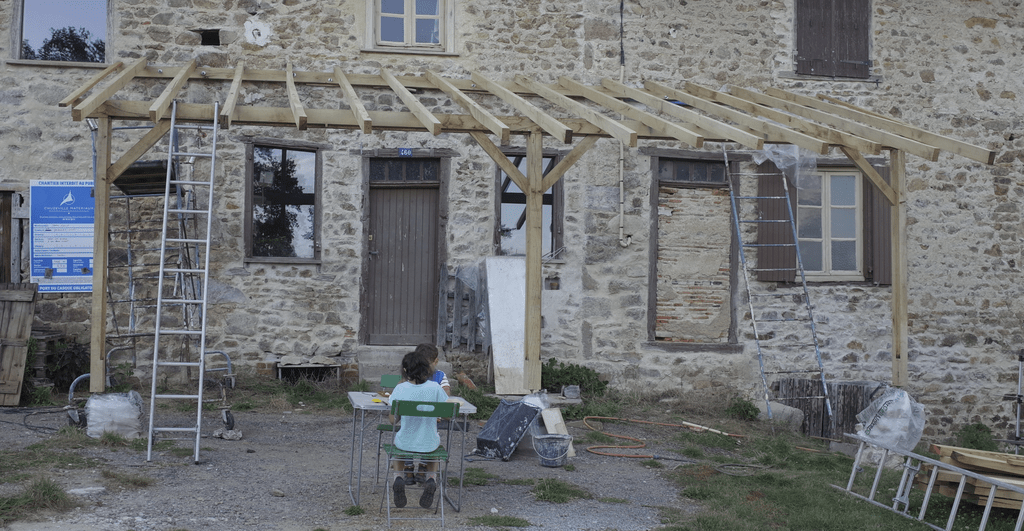

Et voilà, là ça ressemble à un appentis !
