PierrotLesCopeaux

Charpente de garage

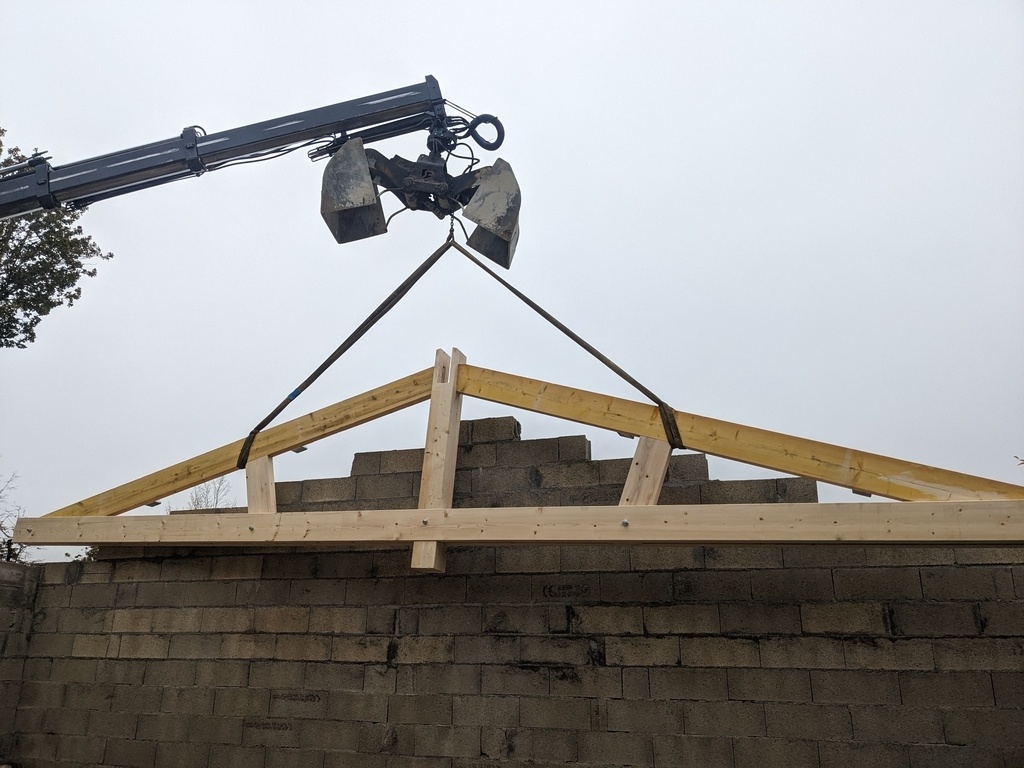

Première réalisation d'une ferme de charpente.
Portée des entraits : 8,70 m
Portée des pannes : 6,40 m

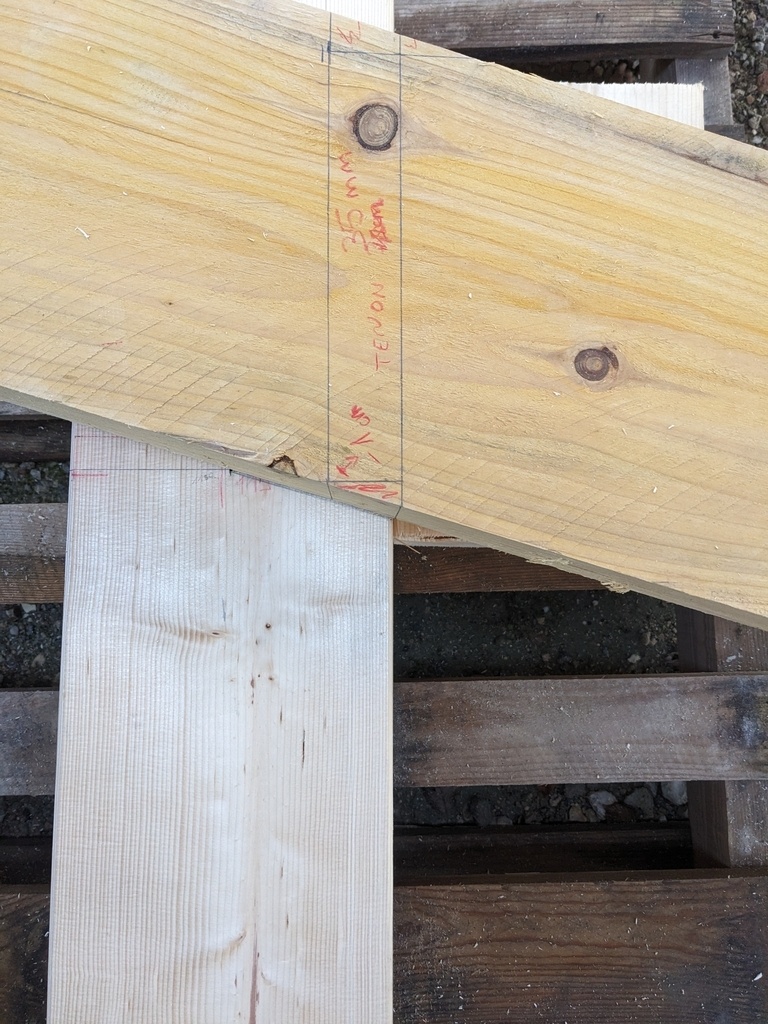

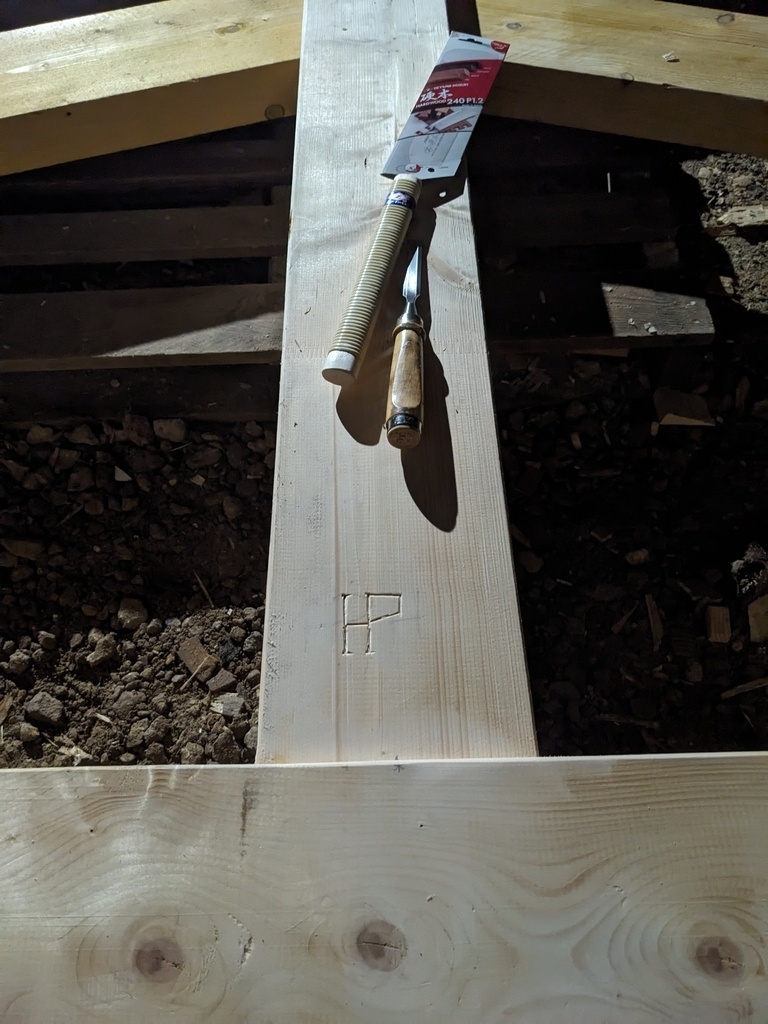

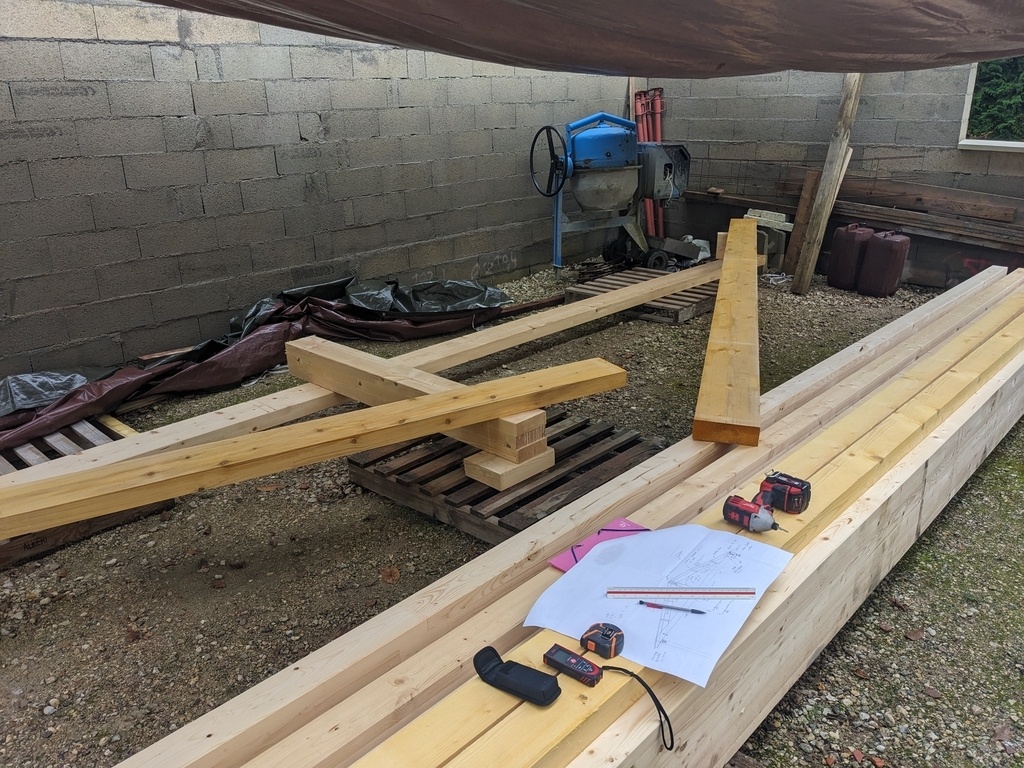

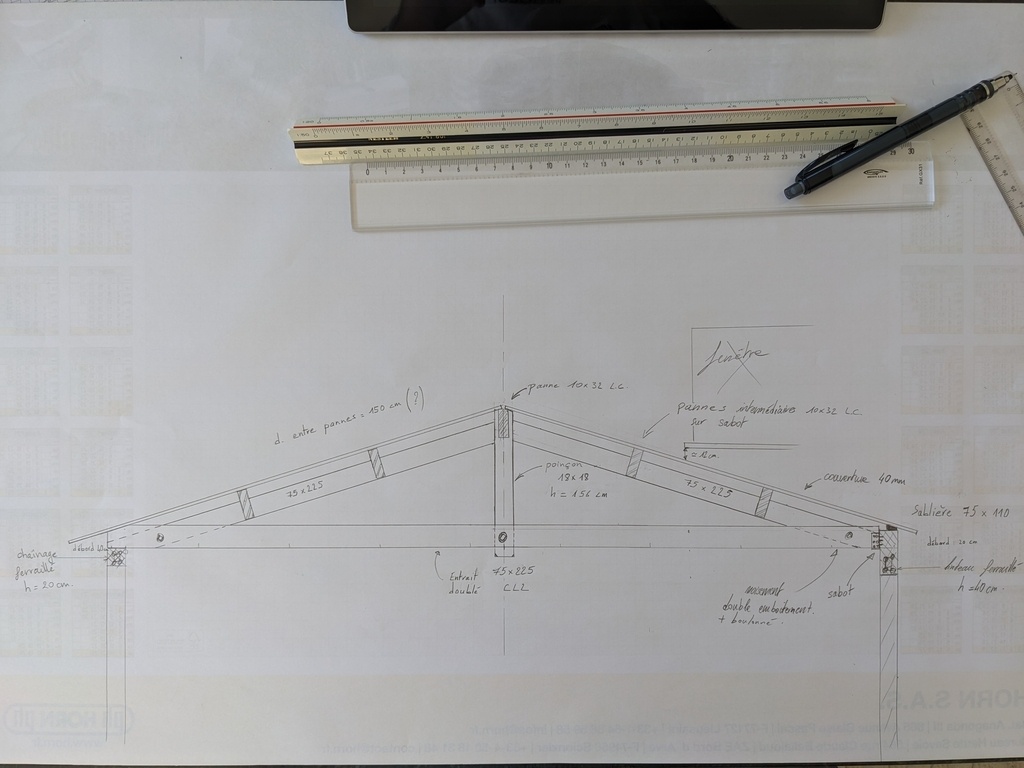

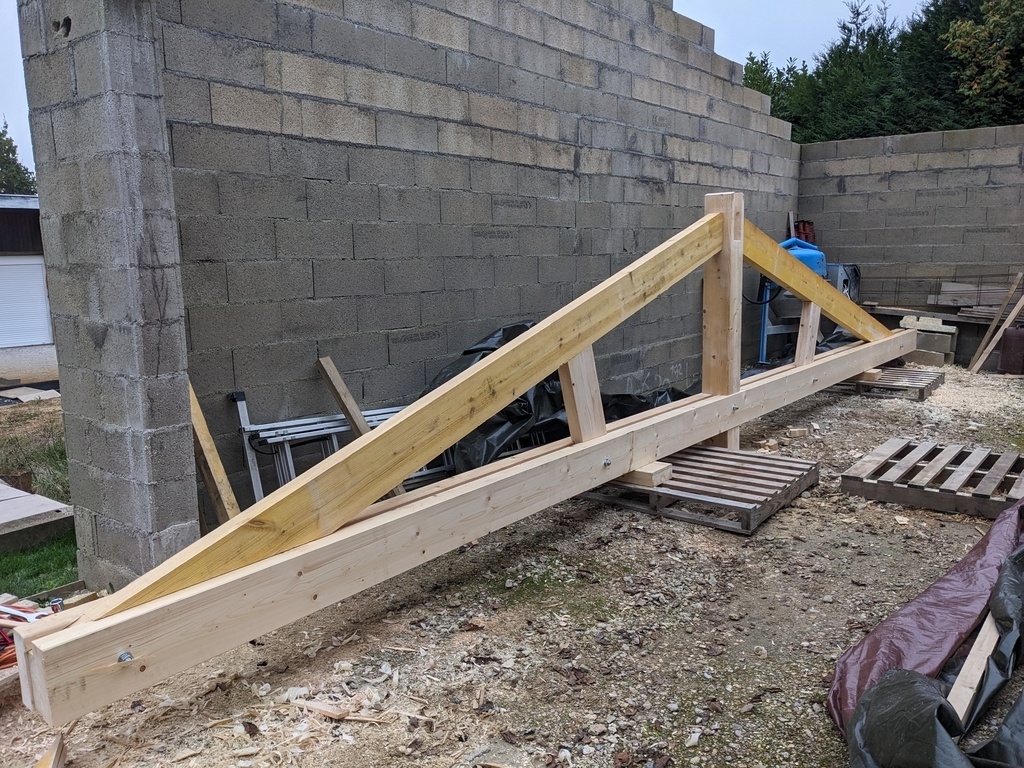

Après le dessin à l'échelle, j'ai "établi" mes bois, tracé et usiné un côté pour valider le principe. Une fois fait et constaté que tout était ok, j'ai fait le deuxième côté.

Merci à Michaël pour ses conseils et sa validation technique ainsi qu'à Marc pour ses encouragements et bien sûr ceux qui ont participé à la question posée dans la rubrique ad hoc.

Hormis une mortaise faite sur le mauvais trait (j'ai mis une cale), mon plus gros défaut fait 5mm en bas des arbas, certainement dû au fait que mes bois étaient gauches et que je ne sais pas compenser...
Pour éviter ça et aussi parce que j'avais envie, j'ai dégauchi/raboté mes contre-fiches.

Si c'était à refaire je prendrai du raboté 4 faces pour les arbas, pour avoir le même visuel et pour être pile-poil sur les traits 😅

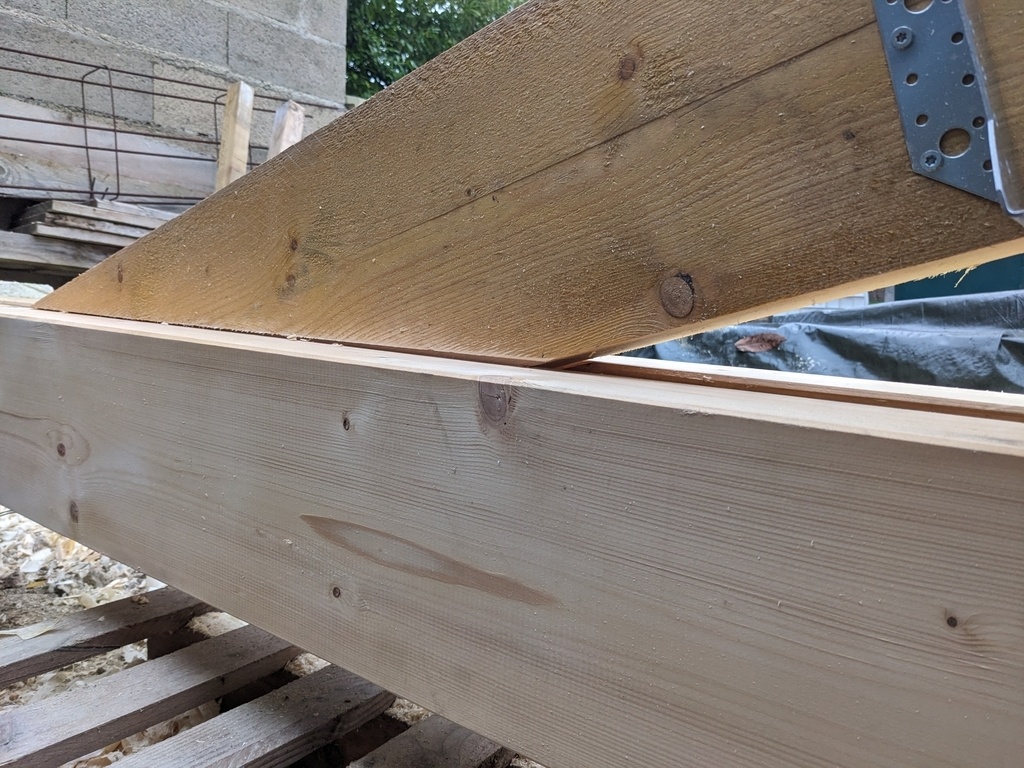

La panne faîtière est délardé sur toute la longueur.

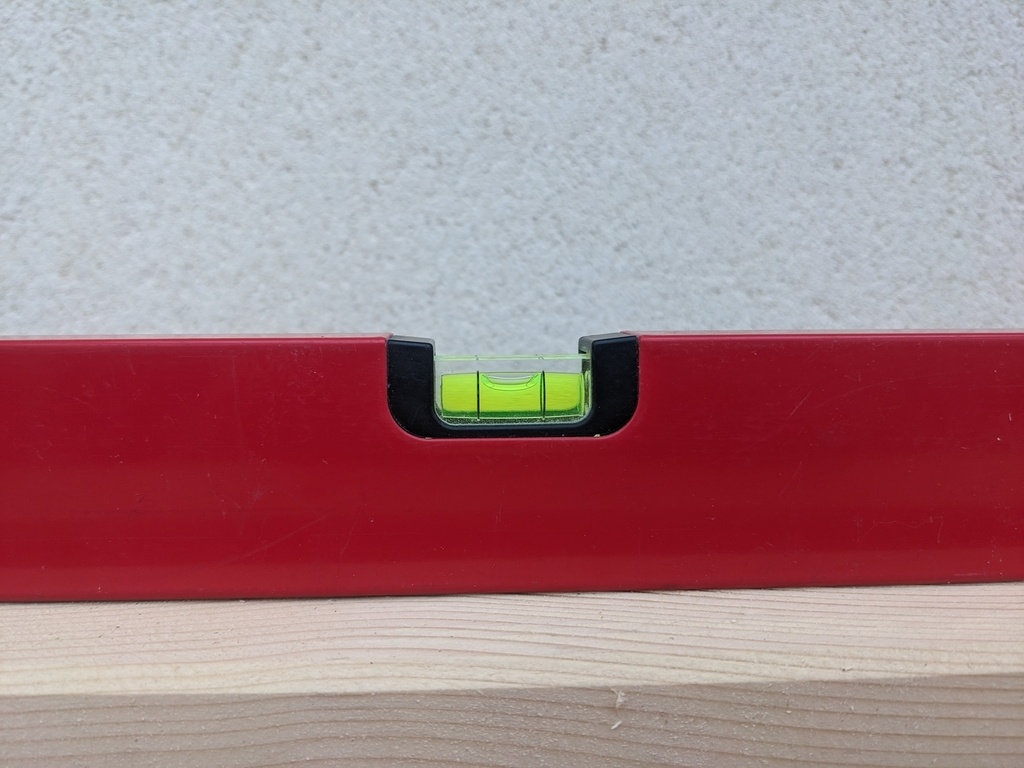

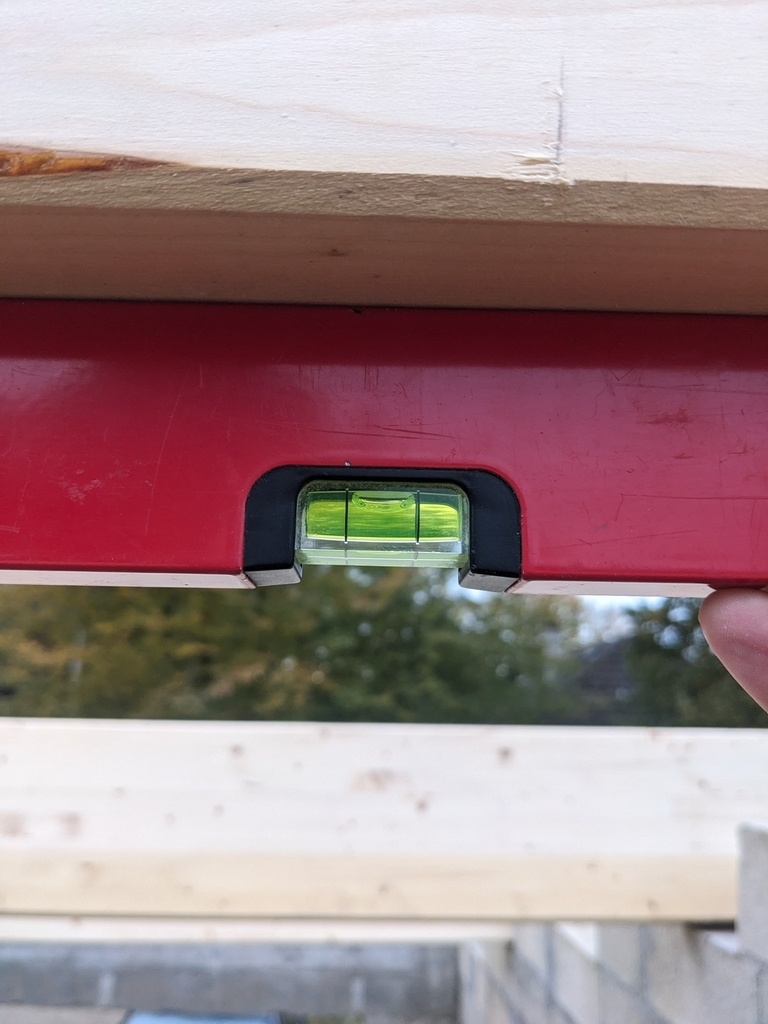

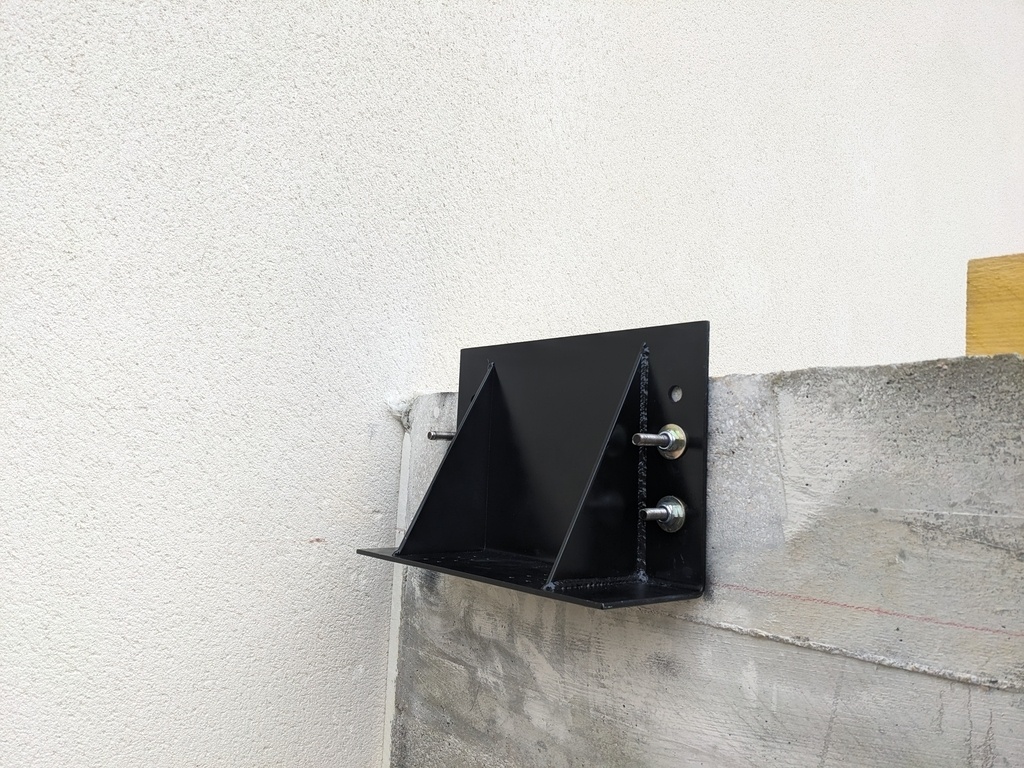

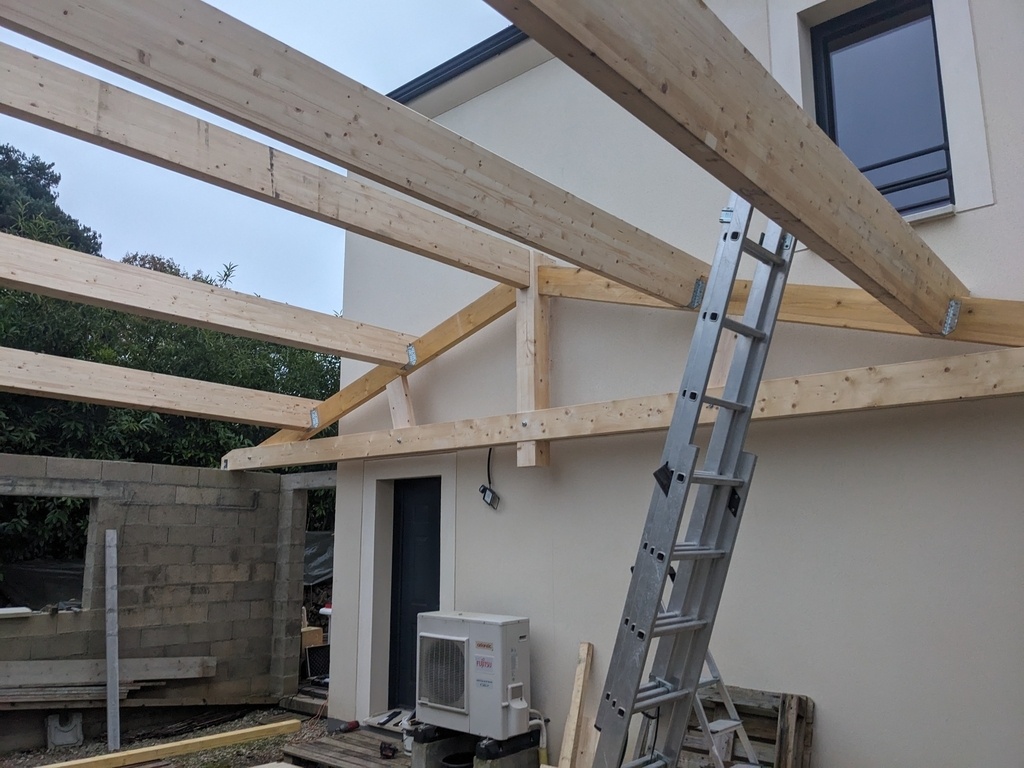

Il me reste donc à régler les pannes côté maçonnerie et couler l'arase mais ça c'est une réalisation pour le forum "l'air du béton" 😉

Publications associées


Discussions

PierrotLesCopeaux a publié la création "Charpente de garage".
il y a 9 jours
francoisB30
( Modifié )

35 m² de toiture sur une ferme à 25% avec 1 seul boulon pour reprendre la poussée entre arbalétrier et l'entrait ,ni a il que mois que cela choc ? ou a tu rajouter quelque chose de caché ?

Mikabois

Effectivement, il me semble aussi qu’il faut bien 2 boulons entre arba et entrait. Mais ce que je trouve étonnant c’est qu il n’y a pas de chevilles bois pour tenir les arbas au poinçon non plus.

Mikabois

Et en regardant de plus près je trouve les sections de panne très légères pour 8,70m de portée. Après je ne suis que menuisier, faudrait l’avis d’un charpentier

PierrotLesCopeaux

Entraits moisés à double emboitement, le boulon prend effectivement quelques efforts de cisaillement mais il travaille surtout en traction et l'assemblage fait le boulot.

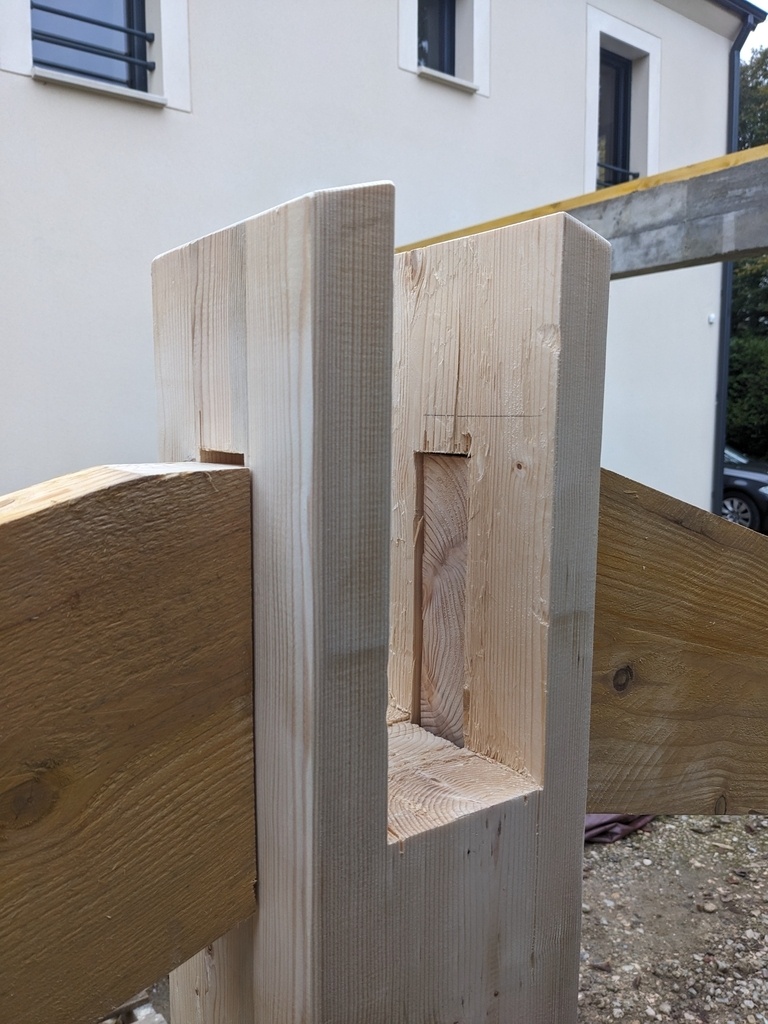

L'assemblage arba/poinçon c'est une mortaise et un tire-fond mais il est caché sinon c'est moche.
Les pannes ne portent pas sur 8,70m mais 6,40m 😉

PierrotLesCopeaux

Mikabois J'ai eu l'avis d'un charpentier avant de me lancer, c'est d'ailleurs lui qui m'a conseillé le double emboîtement 👍

Pour ce qui est des résistances des boulons, je vous invite à faire le calcul, M20 en 8.8 c'est costaud, pas besoin d'en mettre deux et par conséquent de rendre l'assemblage hyperstatique.

francoisB30

PierrotLesCopeaux effectivement le M20 ne cèdera peut-être pas mais la surface d'appui en bois elle ne représente que quelques cm² et à 60 daN/cm² tu ne passera jamais les tonnes de poussée qui passe par cet assemblage
mais maintenant mes connaissances en résistance des matériaux ne sont que celle d'un menuisier qui s'intéresse

PierrotLesCopeaux

ok, dans ce cas quelle aurait été la solution ?

francoisB30

PierrotLesCopeaux tu peut calculer la poussée (une simple épure de cremona le fait très bien, surtout avec une ferme aussi simple) et mettre plus de boulon en conséquence en calculent la surface d'appuis nécessaire, tu peut aussi mettre des grosses pointes elles prennent moins de force mais tu en met plus ,il y a des abaques pour cela
pour mon atelier je me suis fait une ferme de 10 m à 30% de pente elle étais un peu plus chargée que la tienne (tuile béton) mais au bout j'ai 13 tonnes de poussée à tenir j'ai mis ce qu'il fallait (de mémoire 3 boulon de 18mm et une quarantaine de pointe de 160mm) donc la tienne en a certainement un peut moins bien que 25% de pente ça multiplie la poussée

PierrotLesCopeaux

j'ai fait l'exercice, avec un seul boulon M20 j'ai un coeff de sécurité de 2,6, en prenant le vent, la neige, la couverture, le poids des pannes.
Et en réalité mes appuis sont encastrés donc ils prennent une partie des efforts. Je suis large ! Mais c'était cool de faire le calcul, ça m'a rappelé le bon temps de l'école 😅

Maillien Michael

La section du boulon n'a vraiment d'importance que dans le cas ou le moisement ne comporte aucun emboitement et donc que la résistance de l'assemblage tient principalement à la résistance du boulon en cisaillement.
Hors, ici il y a double emboitement, ce qui veut dire que l'assemblage tient déjà en place tout seul. Le boulon joue principalement un rôle de maintient plutôt que de cisaillement. Ajoutez à ça la résistance en friction due au serrage du boulon sur les joues de l'assemblage, et vous obtenez une résistance du tonnerre.

bon we, Michael

mofran
( Modifié )

"l'ère du bêton" c'est plutot ca le souci
belle réa, bonne construction

PierrotLesCopeaux

merci
