Voici ma première réalisation d'agencement depuis que les machines ont emménagé. Il a fallu du temps pour tout mettre en place et ranger. Pour le raccordement électrique j'ai investi dans des convertisseurs de fréquence. Abordables et moins contraignants que de passer tout le tableau en triphasé. Pour une utilisation amateur ça fait le job !
L'idée est avant tout de prendre en main les outils et de repérer les pièges de débutant : beaucoup de superflu mais c'est important pour les réalisations futures.

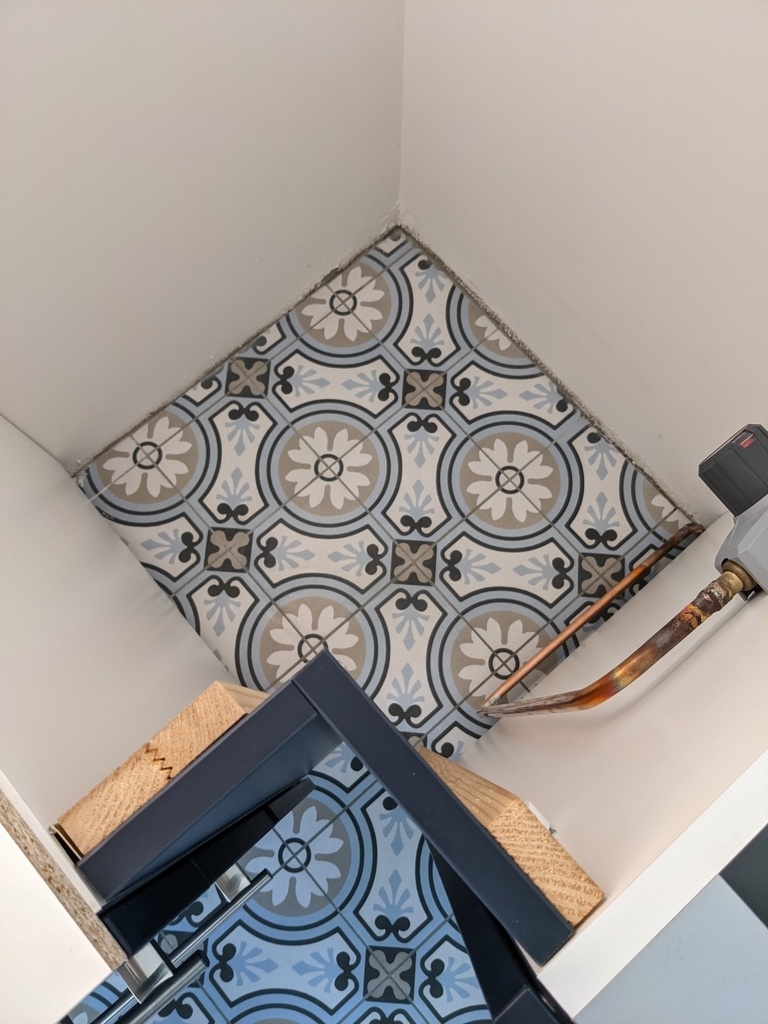

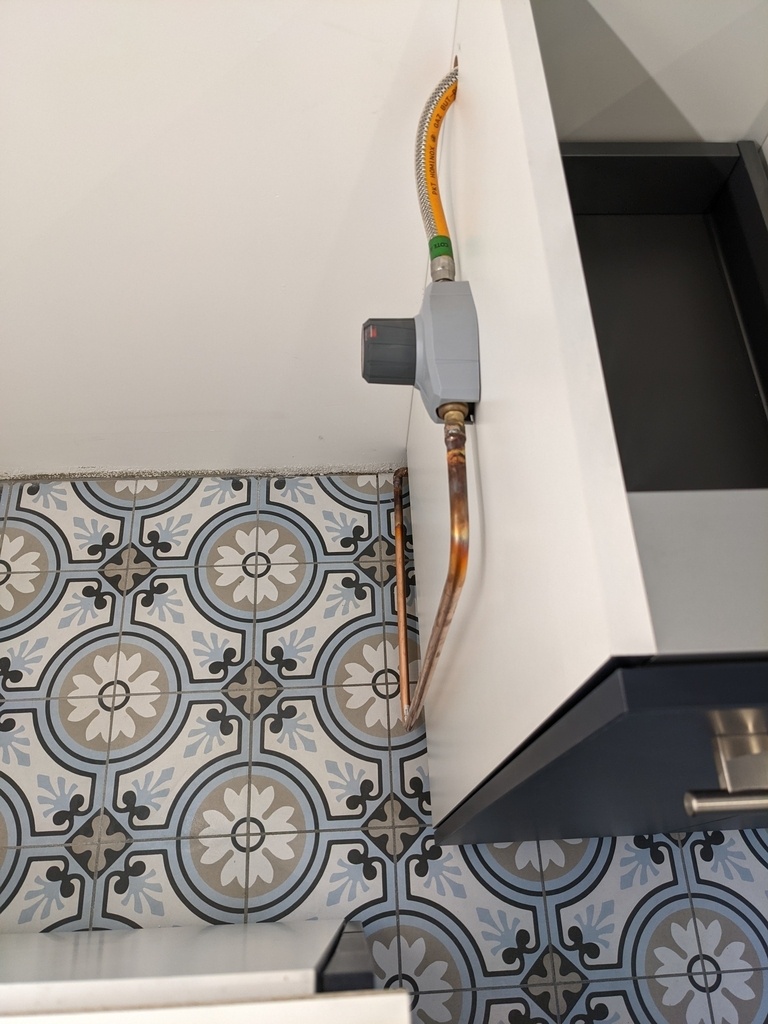

Le projet : il s'agit de fabriquer un filer d'angle sur charnière piano afin d'accéder au robinet de coupure du gaz des plaques de cuisson. Fermeture par aimant
Au menu : prise de cotes, découpe de mélaminé, assemblage et mise en place.

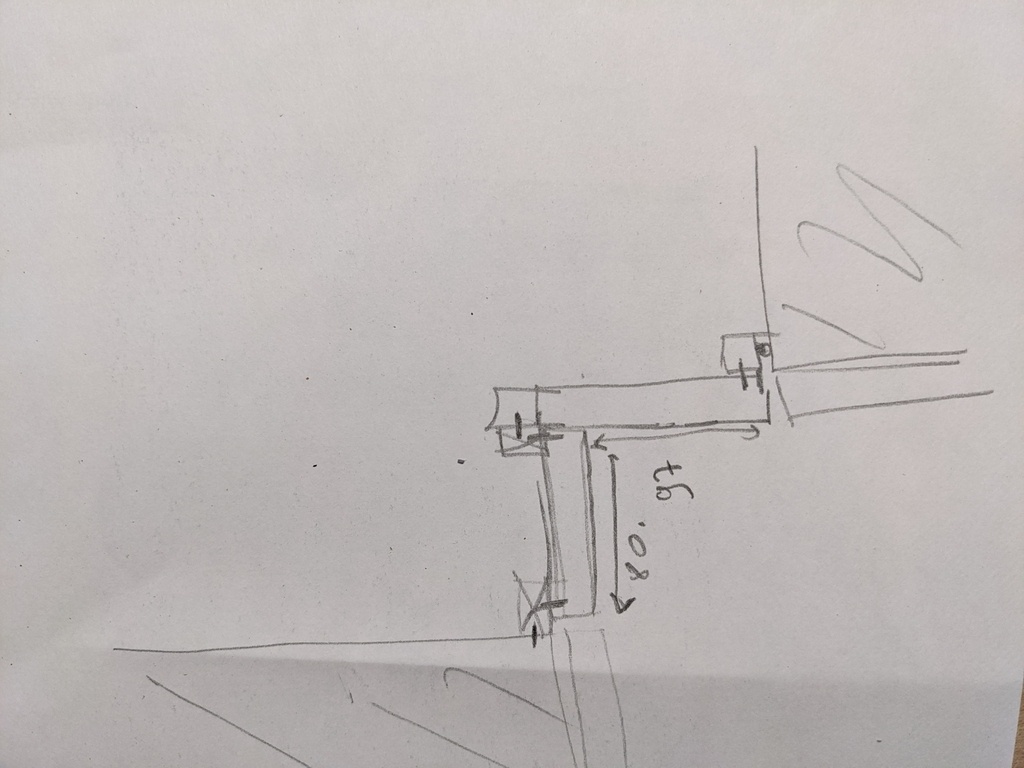

Les cotes : équerre, réglet et une feuille de papier
je prévois des tasseaux en sapin pour fixer les éléments, assurer l'équerrage et fixer la charnière piano.
Ca me fera utiliser la dégau/rabo et la toupie pour le collage
On commence les débits dans les panneaux de mélaminé fournis par le cuisiniste.

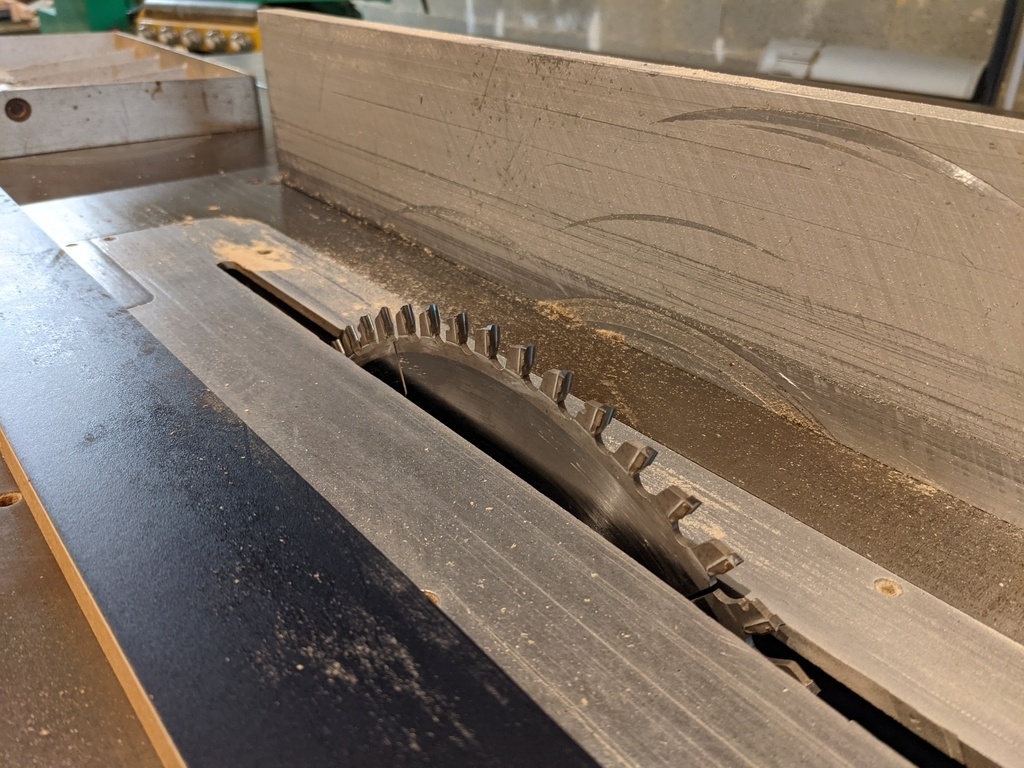

Pour des découpes propres on monte la lame gouge.

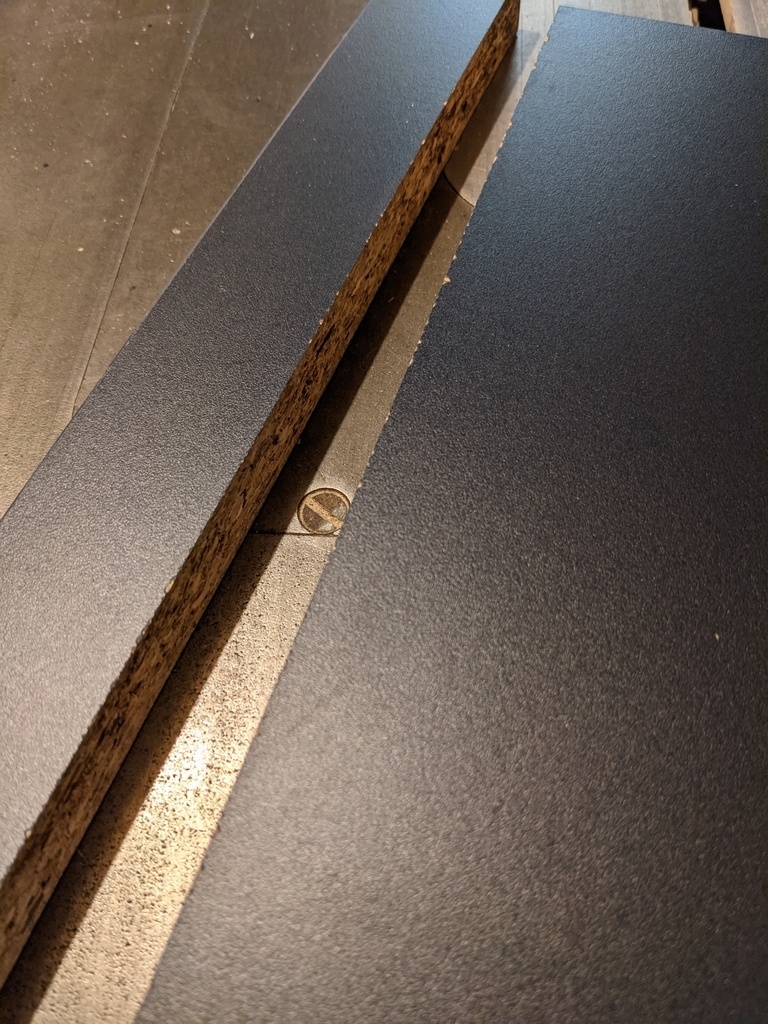

Premier piège, la hauteur de sortie : pas assez et ça fait des éclats, j'ai mis un peu plus que la hauteur de la dent et ça coupe parfaitement.

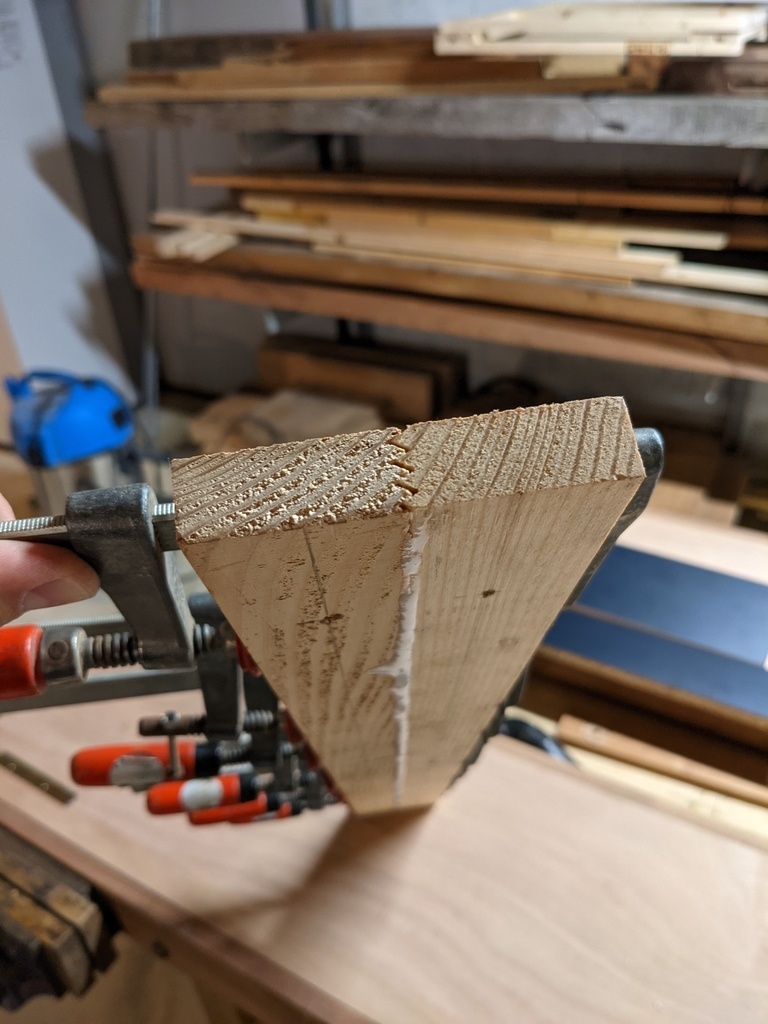

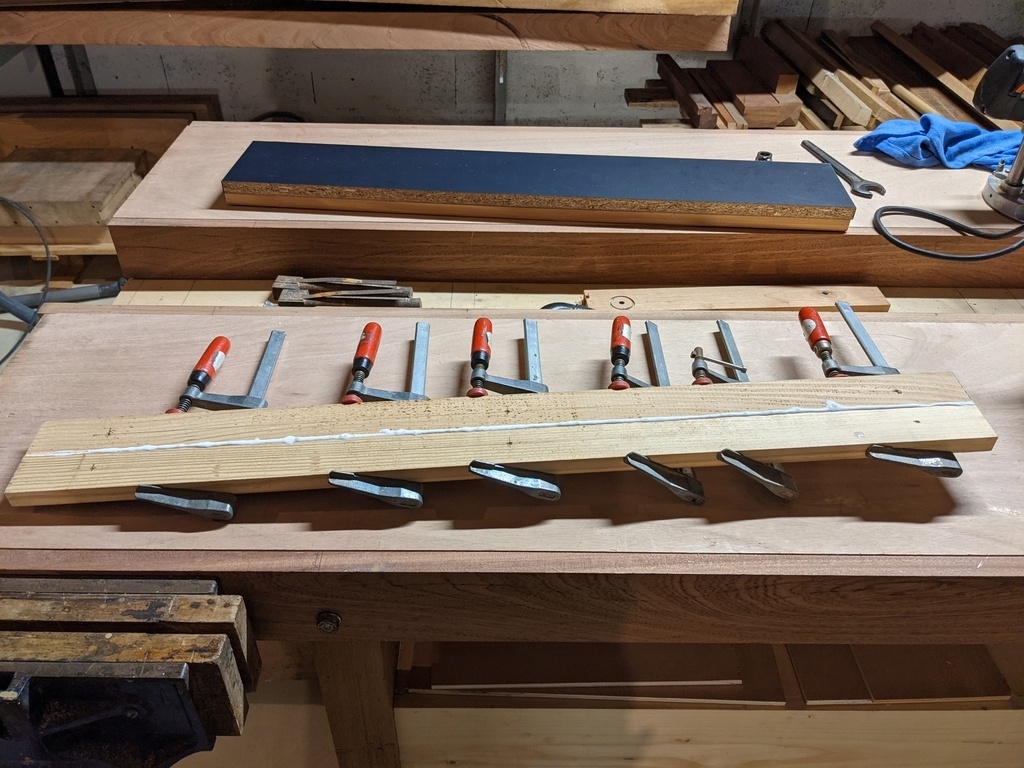

En parallèle j'ai préparé les tasseaux. Un passage à la dégau/rabo pour avoir des faces perpendiculaires (sauf la face extérieure car elle ne sert à rien), il fallait que je fasse un collage pour avoir la cote de largeur (et aussi parce que c'est mon tout premier collage !)

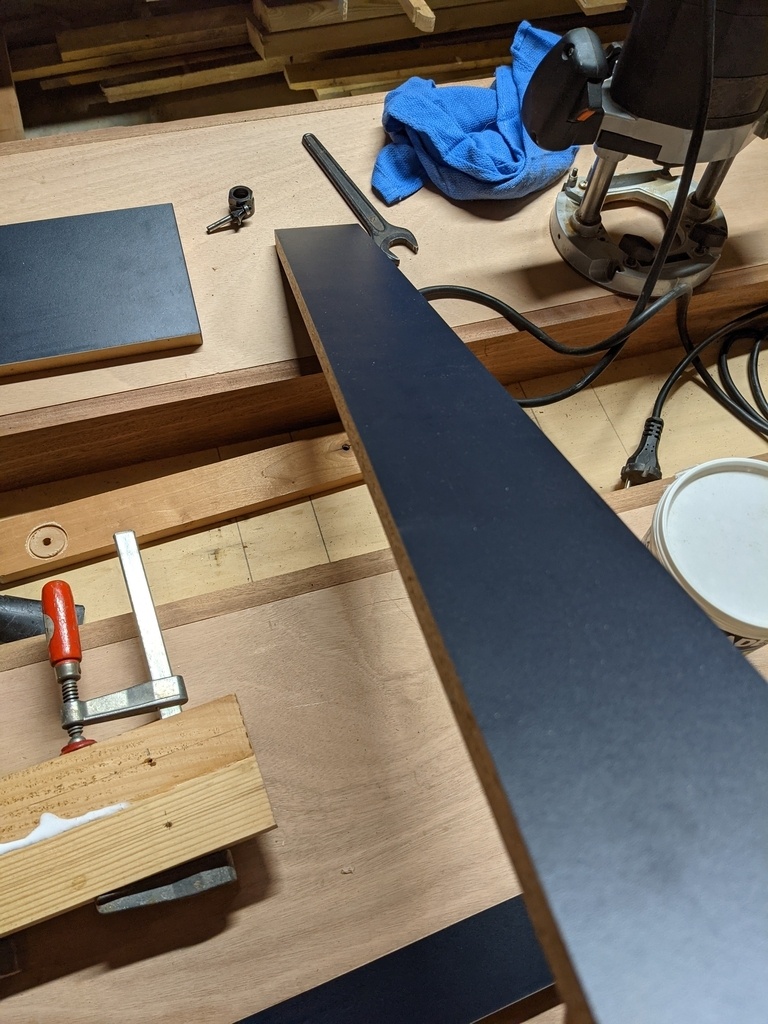

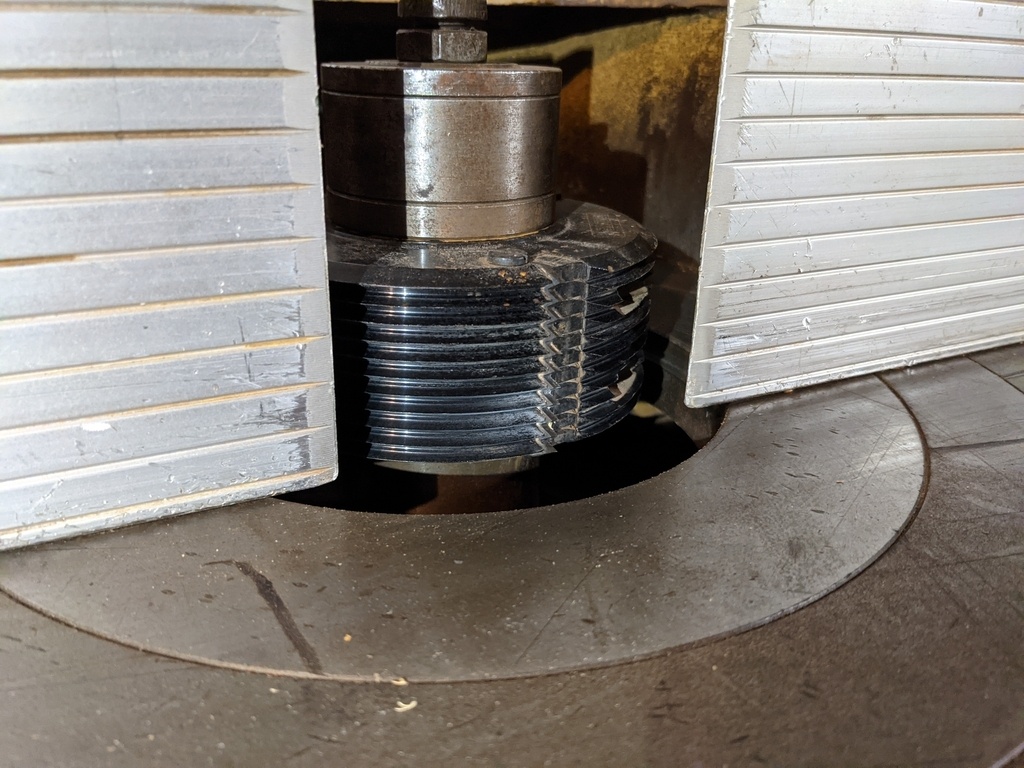

Deuxième piège à la toupie avec la fraise dont-je-ne-me-souviens-plus-le-nom : il faudrait que je décale les guides un peu comme sur la raboteuse parce qu'à la sortie ça prend plus que prévu... :(
Je demanderai à Marc de m'expliquer car j'imagine déjà plusieurs situations similaires sans avoir de solution ??

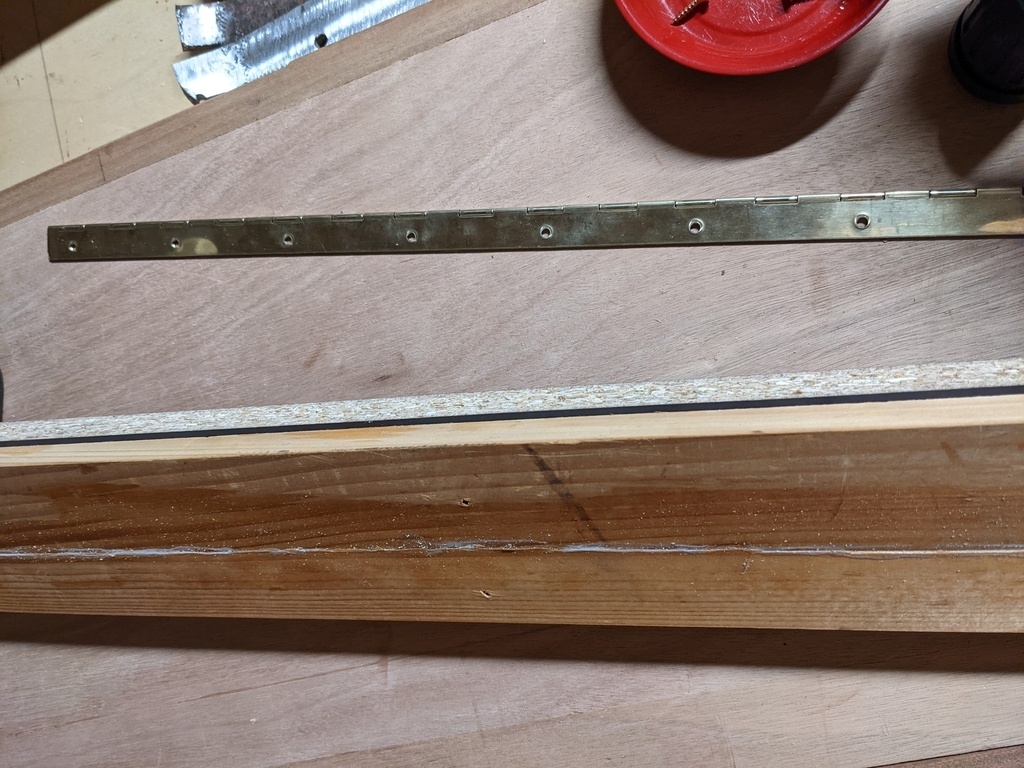

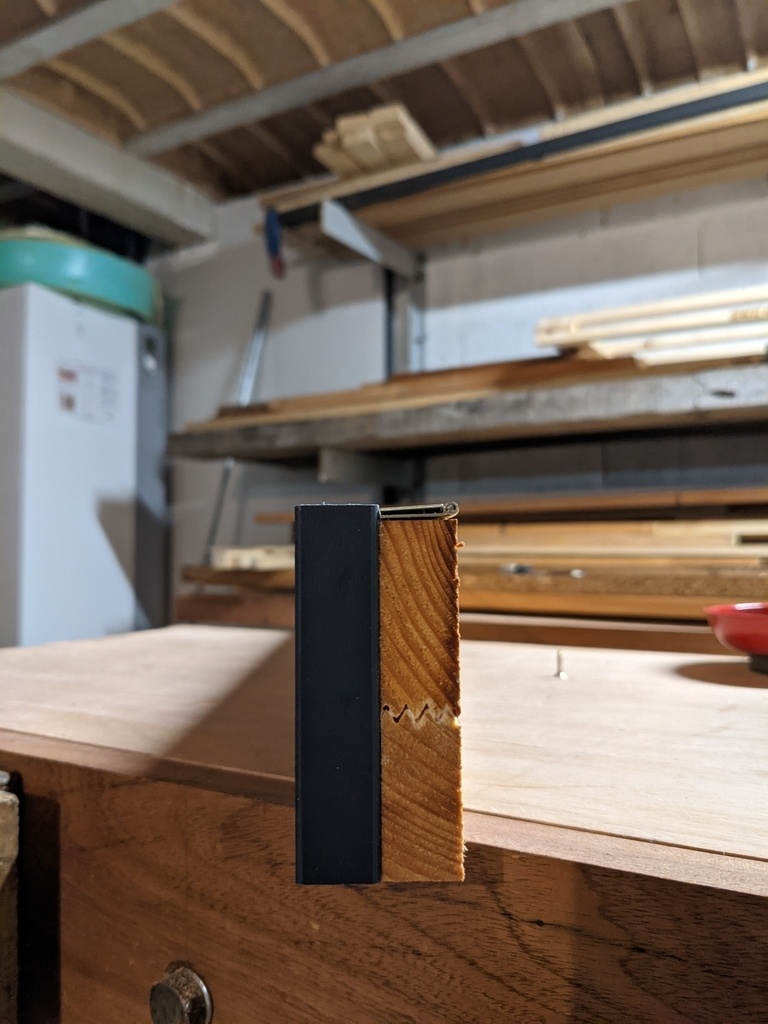

On coupe la largeur des tasseaux 3 mm en dessous de la cote du panneau pour noyer la charnière

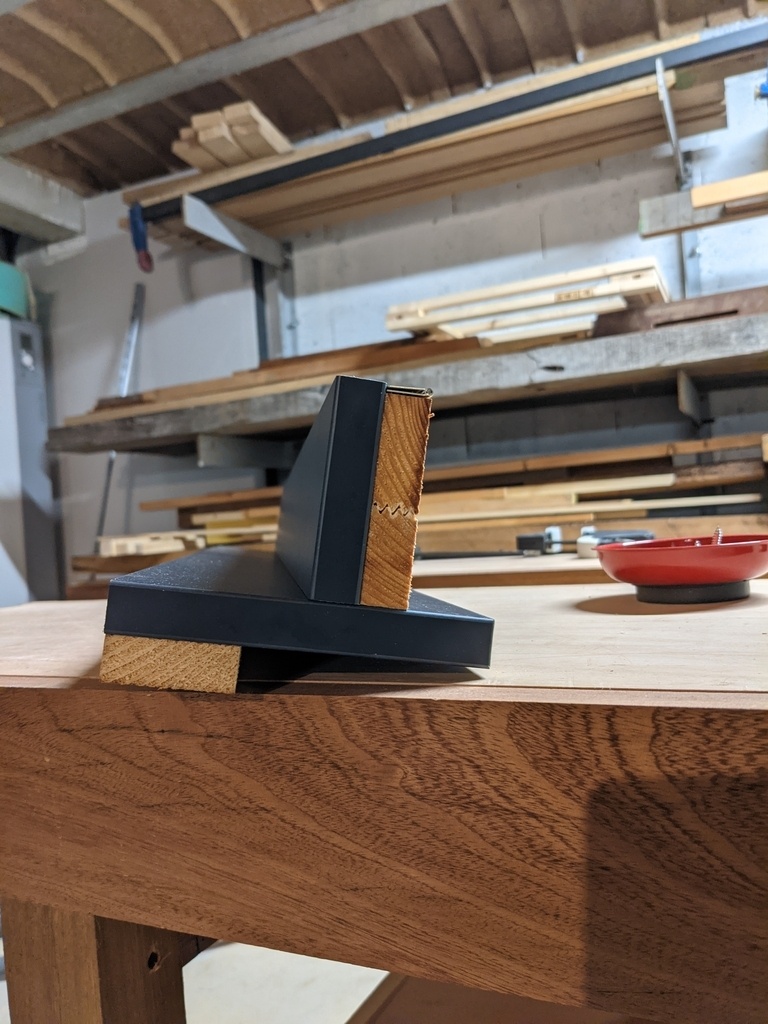

Et voilà l'ensemble qui prend forme
Test de mise en place et là... !! La tuile... J'avais prévu de venir au même niveau que les façades de tiroirs MAIS les panneaux de mélaminé n'ont pas de chants !!
Bon, heureusement que j'avais un autre morceau, je redécoupe une seule pièce car j'avais gardé la deuxième plus longue volontairement (prémonition ?)

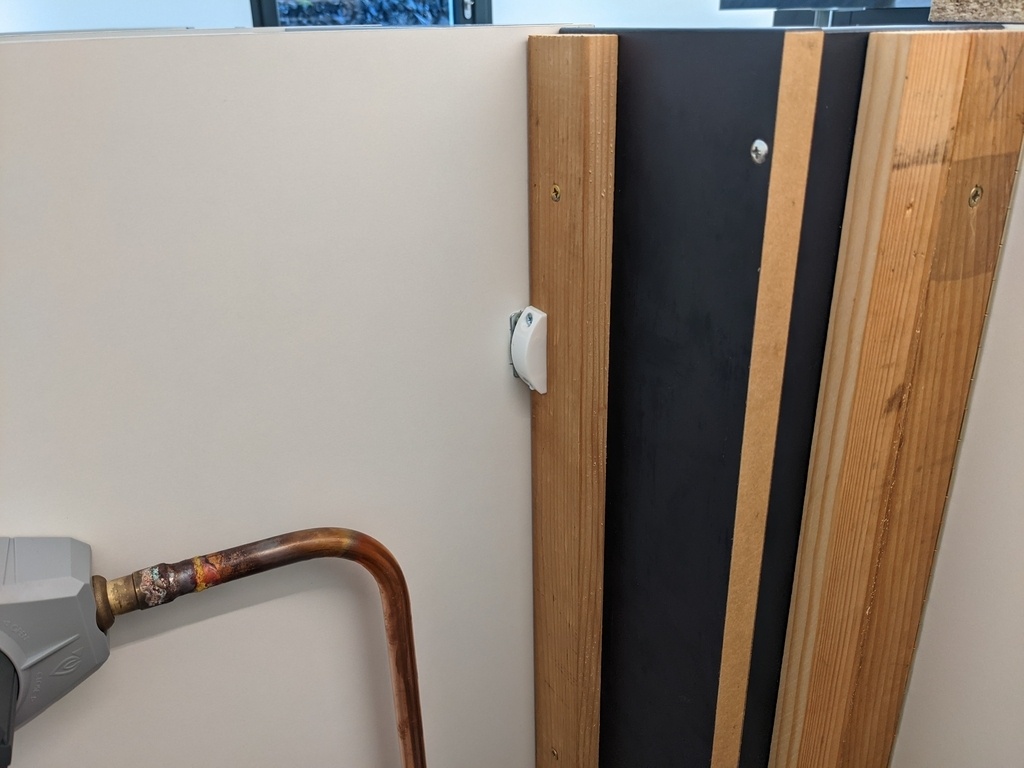

et je finis par la mise en place :
Aller, on se dit à bientôt pour une réalisation un peu plus avancée !
