Maj : fichier 3D disponible ici -> Pièce 3D

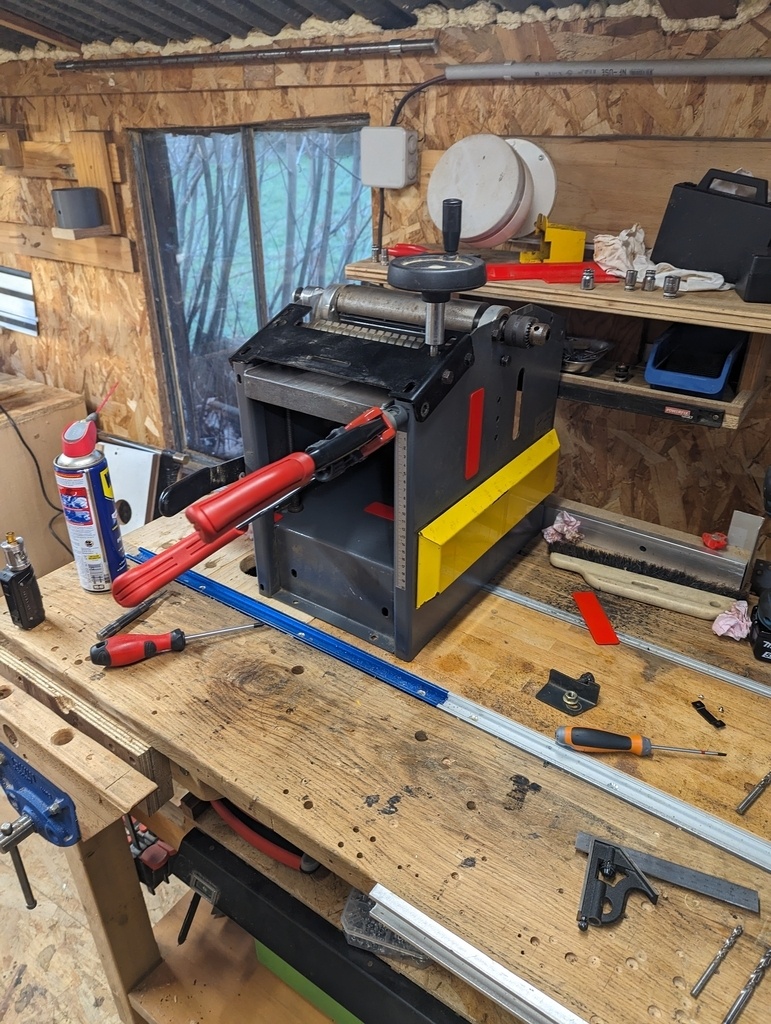

Hop, numérisation de la raboteuse du Bestcombi à l'aide d'un DRO de 200 mm, en m'inspirant de MENFRA et sa Numérisation du Lurem C260 SI.
J'en avais marre de me baisser pour regarder à quelle hauteur je rabotais. Voici chose faite, je peux rester debout et jouer de la manivelle !
Au menu, il faut :

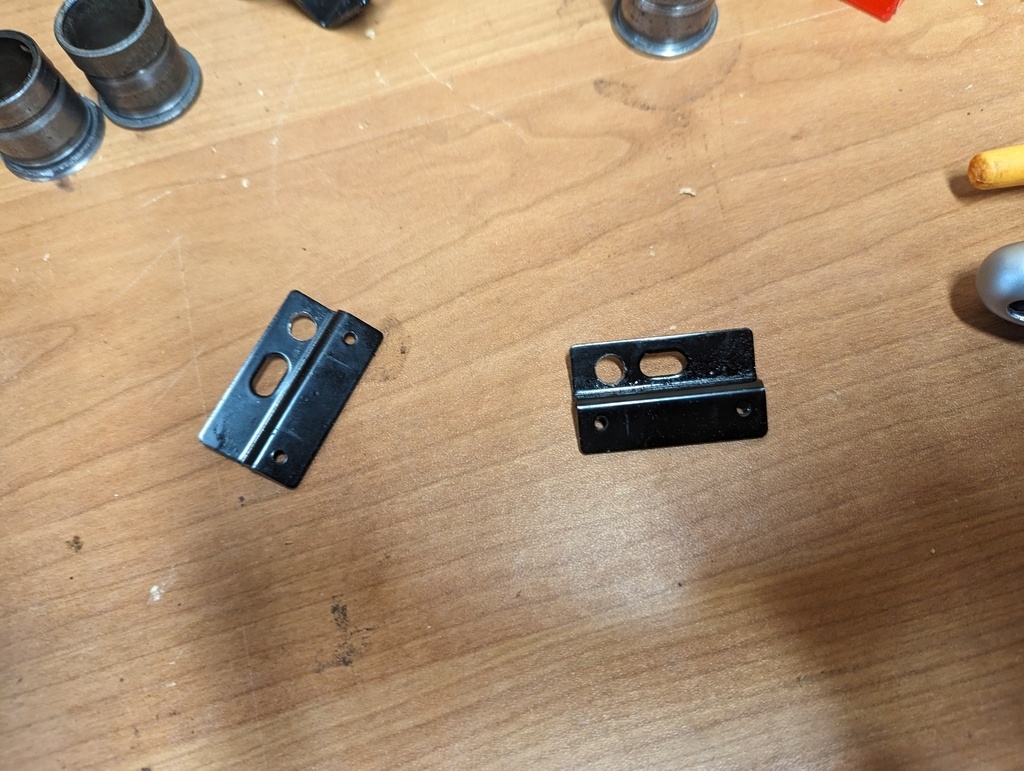

- Percer les attaches (attention au sens)

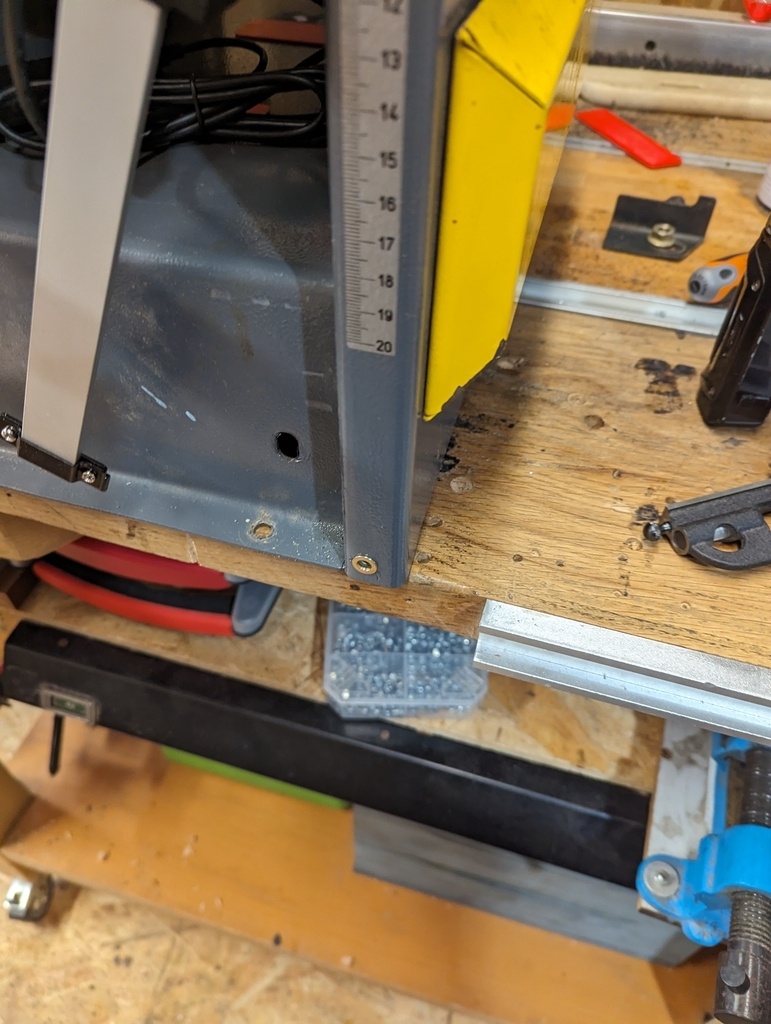

- Percer le montant de la raboteuse
- Installer deux rivets M5

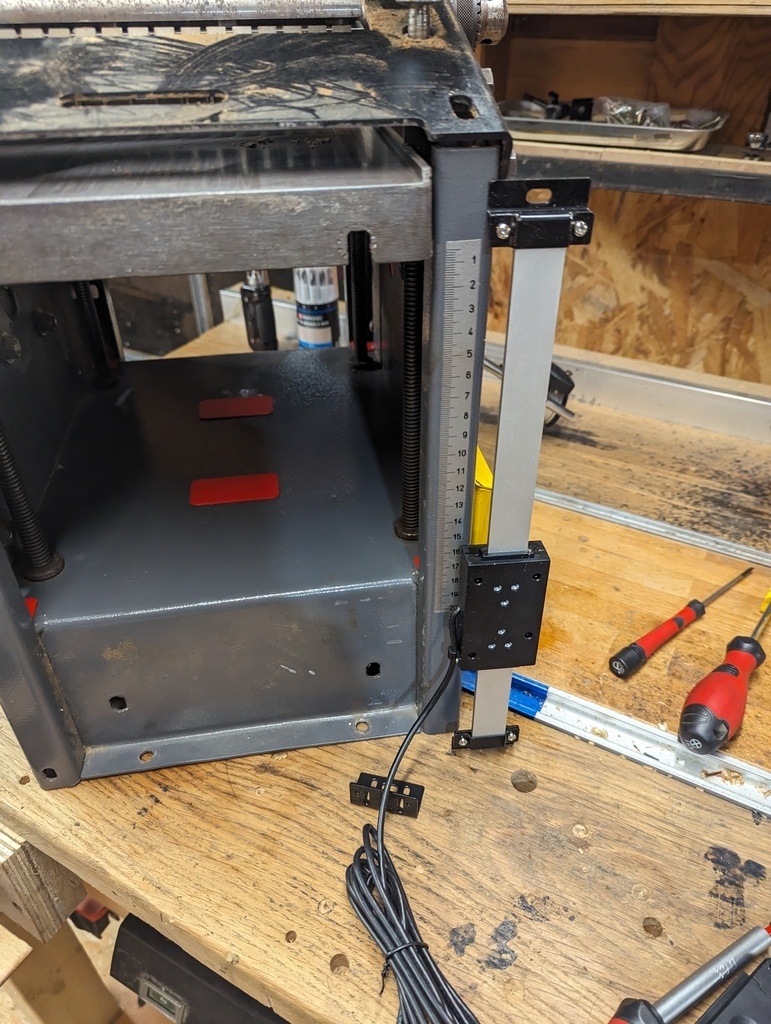

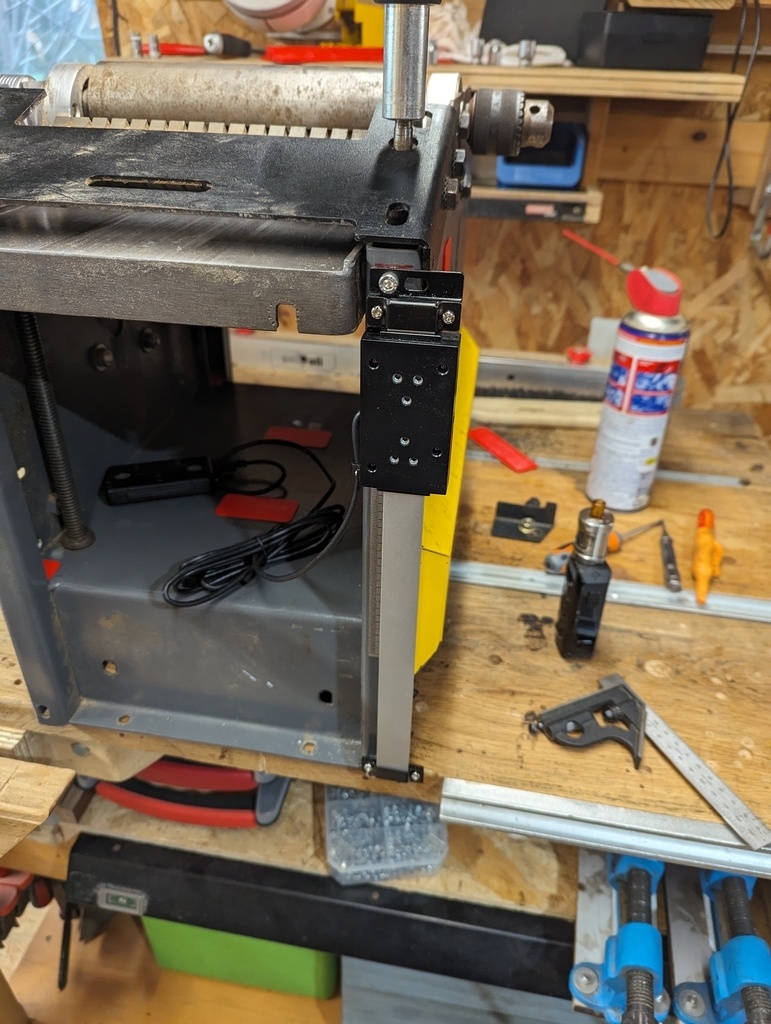

- Visser la règle magnétique
- Dévisser l'indicateur pour la mesure du rabotage et le percer au milieu (forêt de 6). Par la suite on le met à 90°.

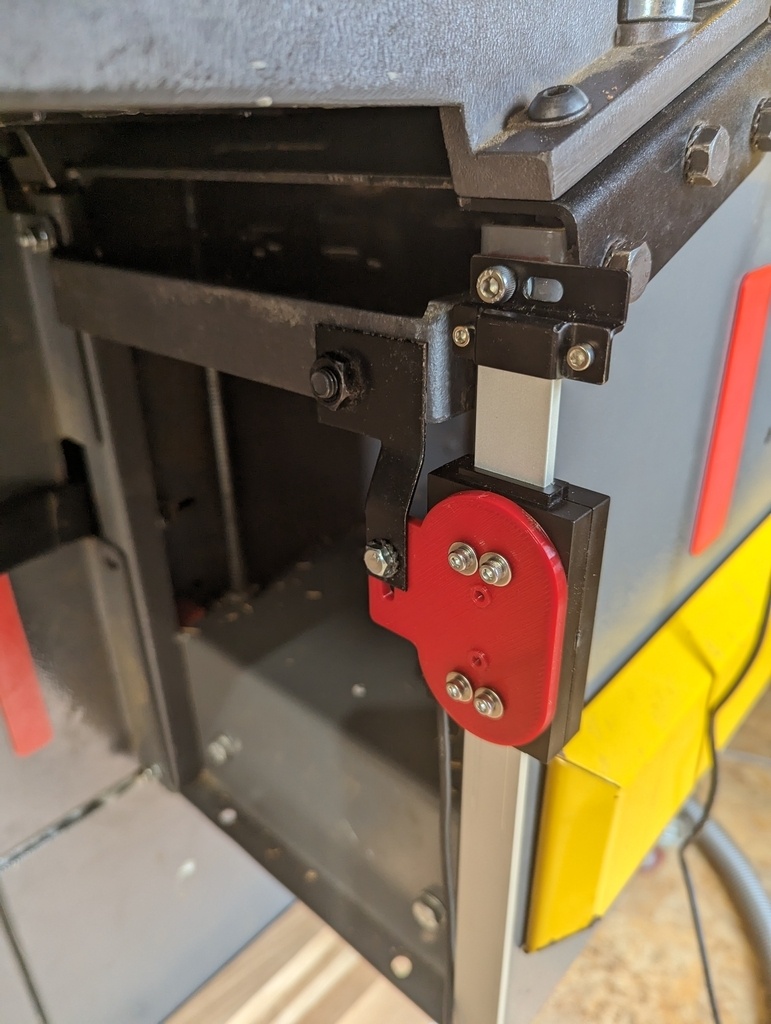

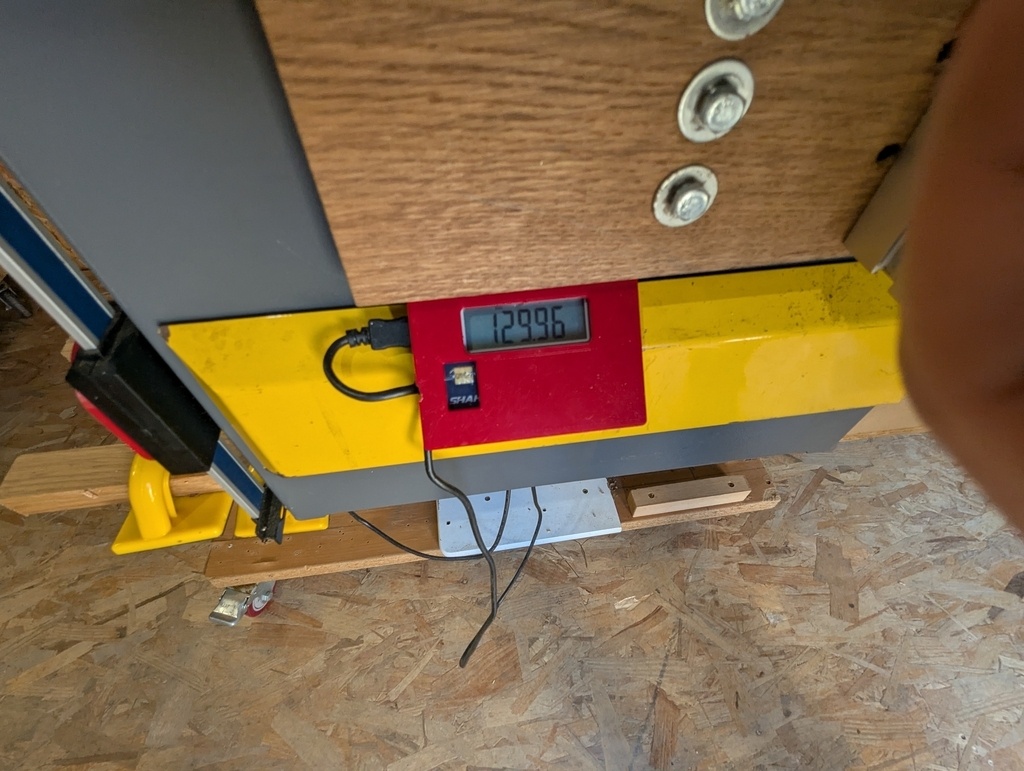

- Viens l'élément le plus important, le support pour le DRO et la possibilité de le calibrer. Le travail de MENFRA était intéressant, mais pour ma part je me suis décidé à modéliser une pièce que je pouvais imprimer (ps: vous trouverez la pièce dans les plans).

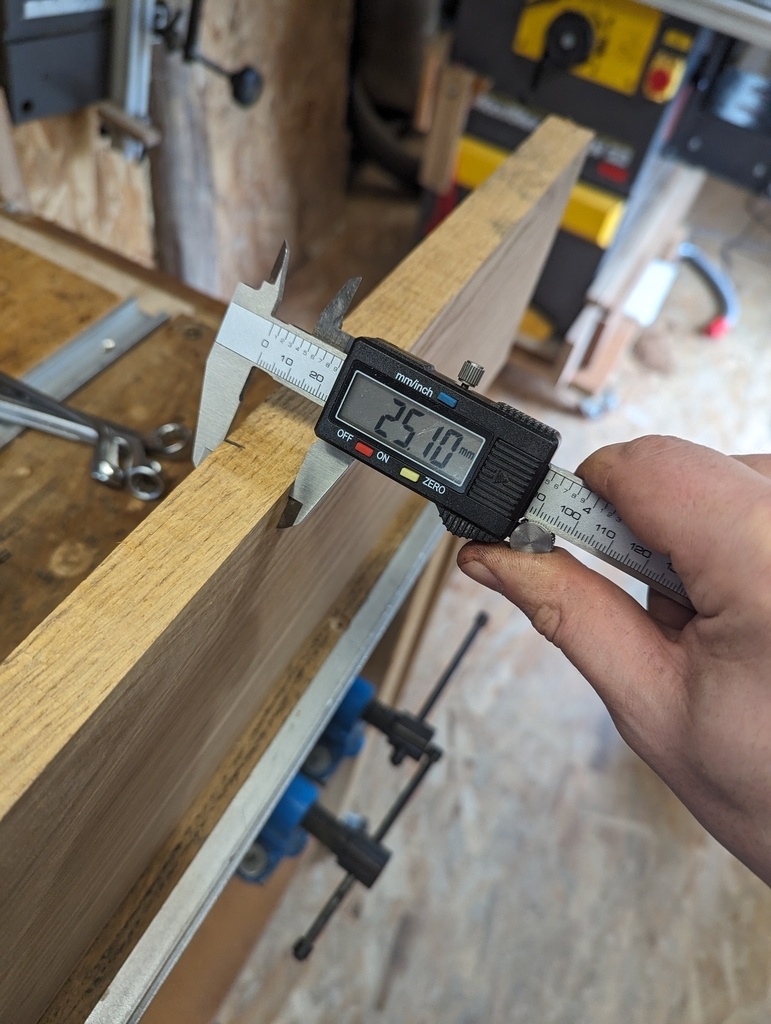

- Une fois imprimée et installée, raboter et mesurer votre bois.

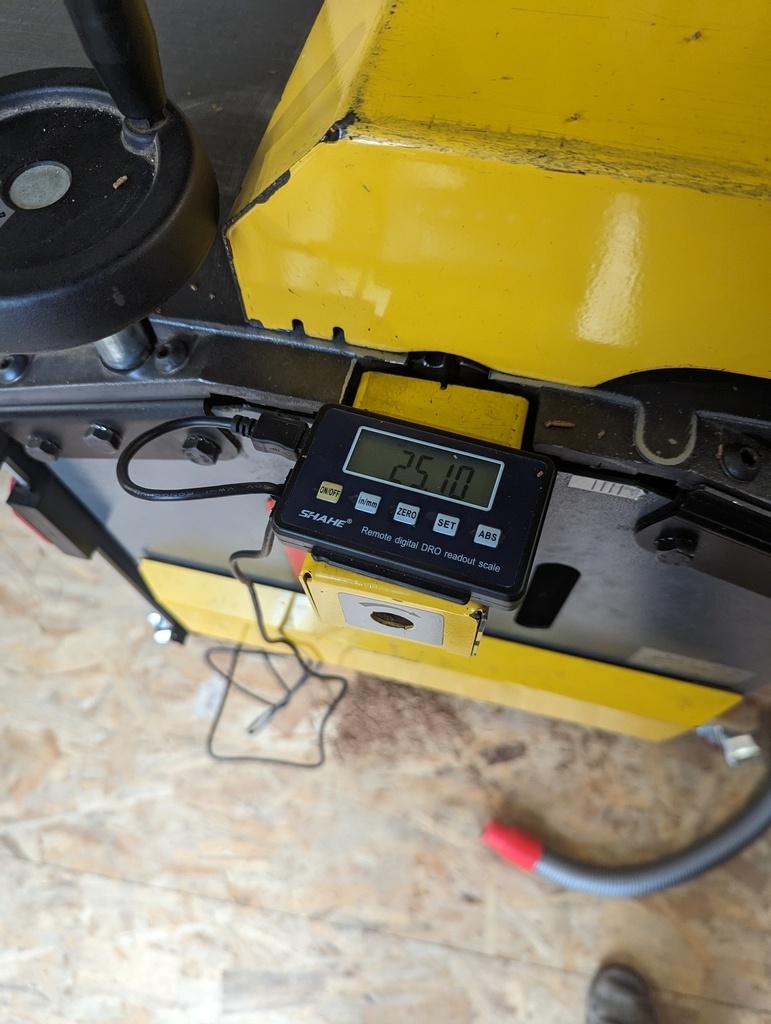

- Ajuster votre DRO pour atteindre la mesure identique au bois raboté.
Ce n'est pas énorme comme travail, c'est surtout la conception de son ensemble qui peut prendre du temps (méthode de fixations, visserie, conception 3D)
Enjoy !

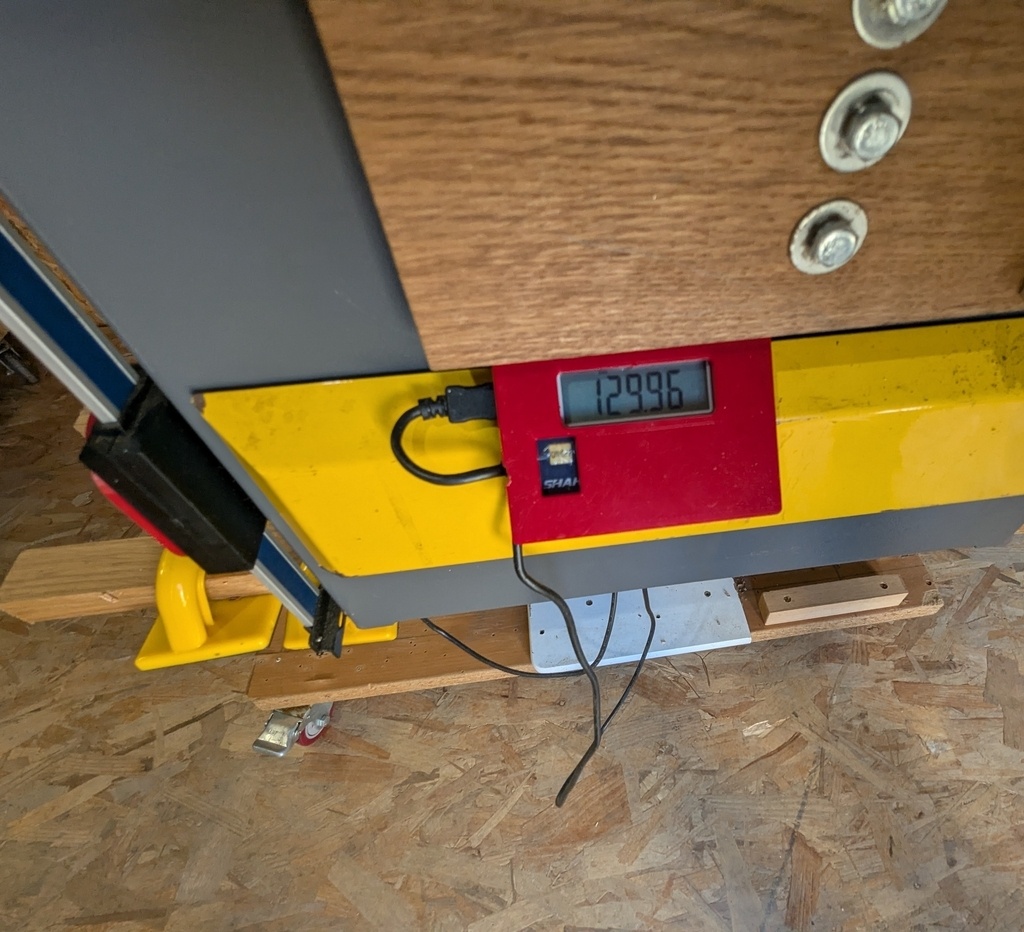

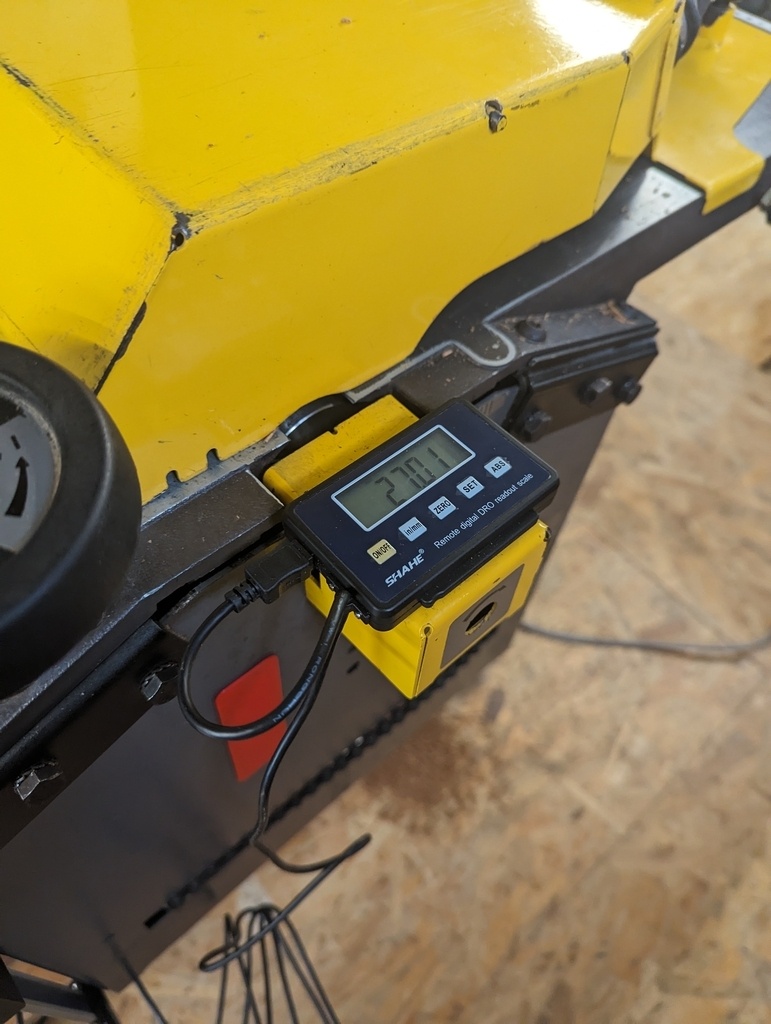

Quel Bonheur, il reste du cable management à faire et une meilleure place pour le lecteur !
Publications associées
Licence
Autres créations de
Bingo
Voir aussi
Discussions
A quoi ça sert ?
je me demande aussi, il y a moyen de travailler précis sans affichage digital
La graduation du bestcombi c'est un peu la misère, il faut se mettre pile-poil en face de la graduation - à genoux - pour avoir la bonne lecture.
Ca permet de ne pas s'abaisser pour regarder l'échelle lorsque tu utilises la raboteuse, de savoir très précisément à combien tu rabotes mais aussi et surtout une répétabilité ! C'était impossible avec l'échelle de base.
C'est un véritable confort !
Bingo mais le pied à coulisse te donne aussi l'info non ? Tu t'approche de la valeur puis une légère dernière passe pour ajuster...
Bingo Et y a une appli sur le téléfone ?
Erebor Ici, le pied à coulisse est nécessaire au début pour la première passe et après je peux m'en passer. Dans les faits, avant, voilà comme cela se passait :
Avec le DRO
Kentaro J'aime pas les téléphones modernes
Bingo Que fais-tu du temps gagné ?
Kentaro Je peux répondre plus rapidement aux commentaires sur l'Air du Bois
Mais vraiment, il faut avoir l'échelle du Bestcombi en face des yeux pour comprendre à quel point elle est ni précise ni facile à lire !
Bonjour
Quand j’avais vu le pas à pas de MENFRA je m’étais dit pas mal , mais quand j’ai vu le prix j’ai trouvé ça génial, pourquoi ce compliquer la vie quand on peux la simplifier
Un jeune a un pied à coulisse avec les mesures gravées, un moins jeune un numérique ( avec un jeux de pilles de rechange)
Je confirme les dire de Bingo c’est extrêmement désagréable de se baisser et être en face de cette graduation,de plus j’ai des lunettes progressives , la netteté est sur le bas du verre donc accroupi en face de la graduation et la tête relèvée vers le haut
Dans mon cas c’est les genoux, le dos et les cervicales
Donc je vais en installer un !
J’ai quand même une question la graduation d’origine est elle encore utilisable avec ce montage ?
Coucou Marco2b, la graduation d'origine n'est plus utilisable avec ce montage.
IL doit y avoir clairement la possibilité de la garder, mais c'est une modification plus "complexe" sur laquelle je ne me suis pas penché.
De toute manière, cette graduation était tellement chiante que je suis pas mécontent de ne plus la voir
.
bah honnêtement c'est pas bête du tout, même si ça peut paraitre superflu à priori. Sur ma bestcombi, cette graduation est à "contre-jour"... c'est d'un pénible ! Je vais y penser en m'endormant ce soir ;-)
Bonjour,
Article d'autant plus intéressant que j'ai eu à "numériser" la raboteuse de ma Robland pour une raison identique: lecture précise quasi impossible si le volant de réglage n'a pas de vernier intégré.

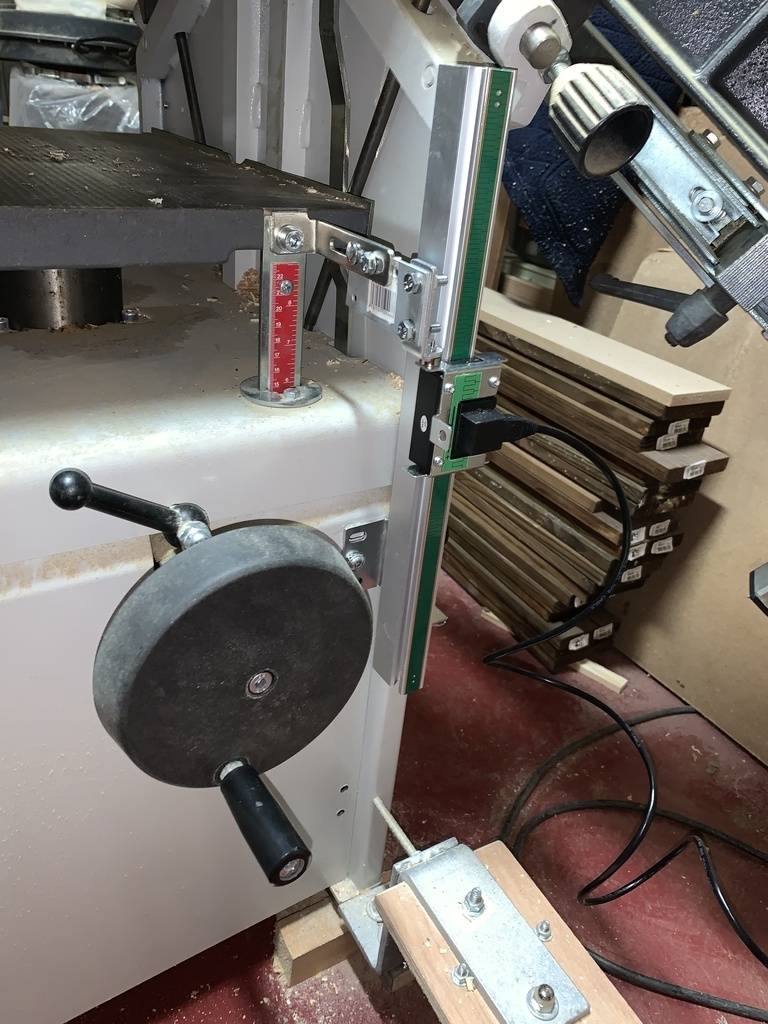

Le bati de la combinée ne permettant pas une fixation aux deux extrémités de la règle, j'ai retenu le Wixey WR550 dont le profil / règle se contente d'une fixation basse… idéal pour moi.
Pas de problème avec "seulement" une fixation basse ?
Wixey est une bonne marque cependant, ça doit être costaud !
Pas de souci avec une seule fixation, deux n'étaient de toute façon pas possible facilement.
Bonjour Bingo ,
Chouette modif! As tu une marque et/ou un site web à conseiller pour l'achat ?
Merci d'avance
Foxnwood : Aliexpress, la marque Shahe
Shahe font du bon matos, j'ai un comparateur de chez eux et je l'ai démonté, la qualité est excellente. Ce n'est pas du Mitutoyo mais c'est le quart du prix ( si ce n'est plus).
La modif est tellement agréable au quotidien que je ne veux pas revenir en arrière pour rien au monde
Merci :)
Je suis empressé d'acheter le même dispositif de mesure, c'est génial de pouvoir l'installer sur ma Lurem 310 STI ! Comme décrit, je vais raccourcir la règle, mais, la pièce en plastique de transmission de l'élévation est également géniale ! Le problème, c'est qu'elle ne m'est pas accessible, car je ne suis pas équipé de machine 3D. Pourriez-vous me créer la même que la vôtre et me l'envoyer ? Je vous réglerais la pièce bien entendu. Merci (si c'est possible ?)
C. HENRY
Bonjour HENRYCh,
Bien sûr, il est tout à fait possible de vous envoyer la pièce ! D'ailleurs, vous trouverez également le plan de cette pièce, au cas où quelqu'un dans votre entourage disposerait d'une imprimante 3D pour la réaliser.
Je suis actuellement à Paris. Mon atelier principal et mon imprimante 3D opérationnelle se trouvent dans la Creuse. Malheureusement, l'imprimante 3D que j'ai ici à Paris est hors service depuis la semaine dernière et nécessite une réparation .
Par conséquent, je prévois de pouvoir fabriquer la pièce dans environ un mois, lorsque je serai de retour dans la Creuse. Est-ce que ce délai vous conviendrait ?
Enfin, vous êtes sûr que la pièce peut convenir pour votre Lurem ?
Je vous pose cette question car j'ai initialement conçu cette pièce spécifiquement pour le modèle Bestcombi de Kity. Avez-vous vérifié que les dimensions et les spécifications correspondent bien à vos besoins ?
Merci pour votre réponse rapide !
Le montage sur ma combinée reste le même que dans votre cas.
Je peux attendre votre retour d'ici un mois sans problème.
Donc, aucun soucis. Question : comment avez-vous fixé cette pièce sur le curseur ?
Merci
C. HENRY
HENRYCh De mémoire fixé avec un boulon (m5 ou m6 je ne sais plus) avec un écrou et une rondelle autobloquante.
Pour les quatre vis sur l'échelle numérique ce sont (là aussi toujours de mémoire) des m3 de 12mm.
Je préfère vous confirmer cela une fois sur place, car je ne suis pas sûr.
Merci !
Bonjour, avez-vous eu l'occasion de dupliquer la pièce adaptatrice du curseur de numération ?
Merci !
