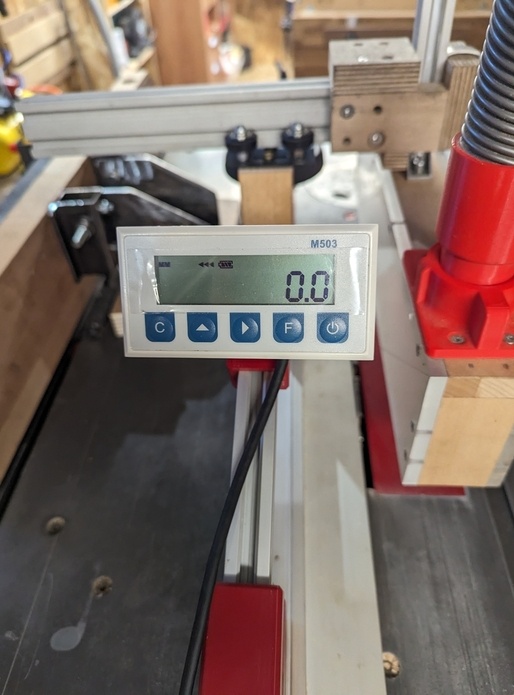

Après la numérisation de la raboteuse, voici la numérisation du bloc de scie du Bestcombi à l'aide d'un autre type de DRO (magnétique ? Pas optique en tout cas).
Le constat.
Il est le même qu'avec la raboteuse même si moins pénible, je ne suis pas satisfait de la graduation, j'en ai même une seconde ajoutée lorsque je coupe des fines tranches de bois. Pour info j'ai une correction aux yeux de -4.25... en gros je suis une taupe (avec des lentilles, mais une taupe tout de même !).
Second constat, le guide parallèle n'est pas fluide du tout c'est une horreur.
Alors réalisation en quatre étapes.

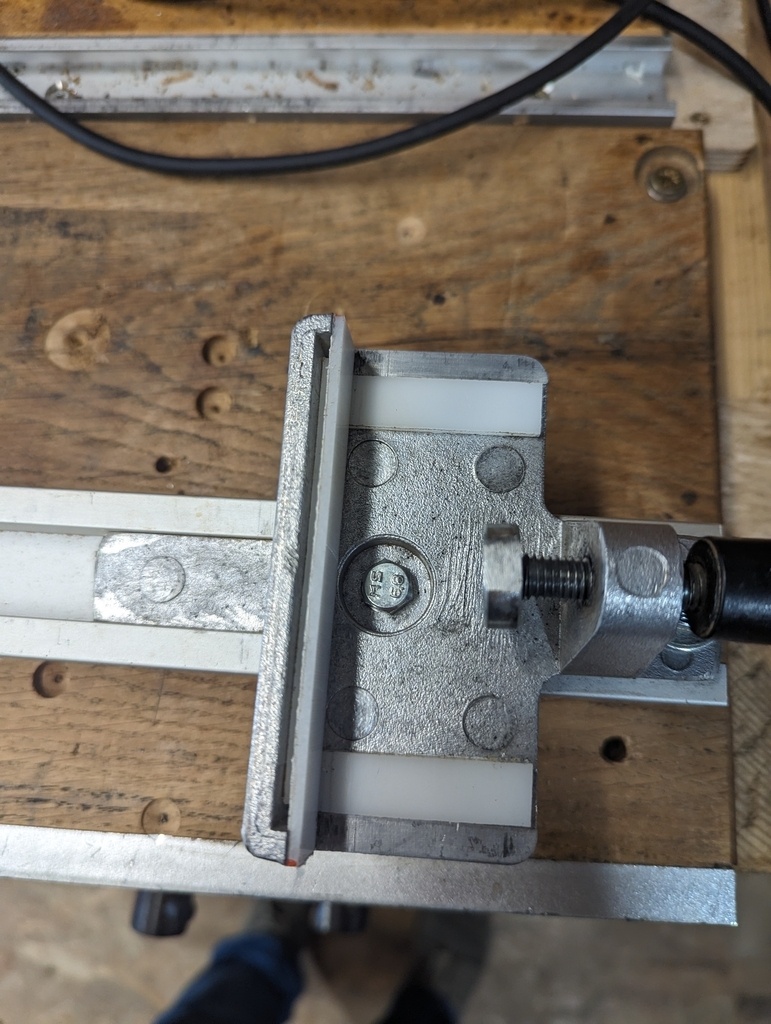

La première étape: fluidifier le guide parallèle à l'aide de POM-C.
Le POM-C est un plastique dur qui facilite la glisse.
Il y a des ergots usinés ce sont ces derniers qui nuisent à la fluidité du guide.

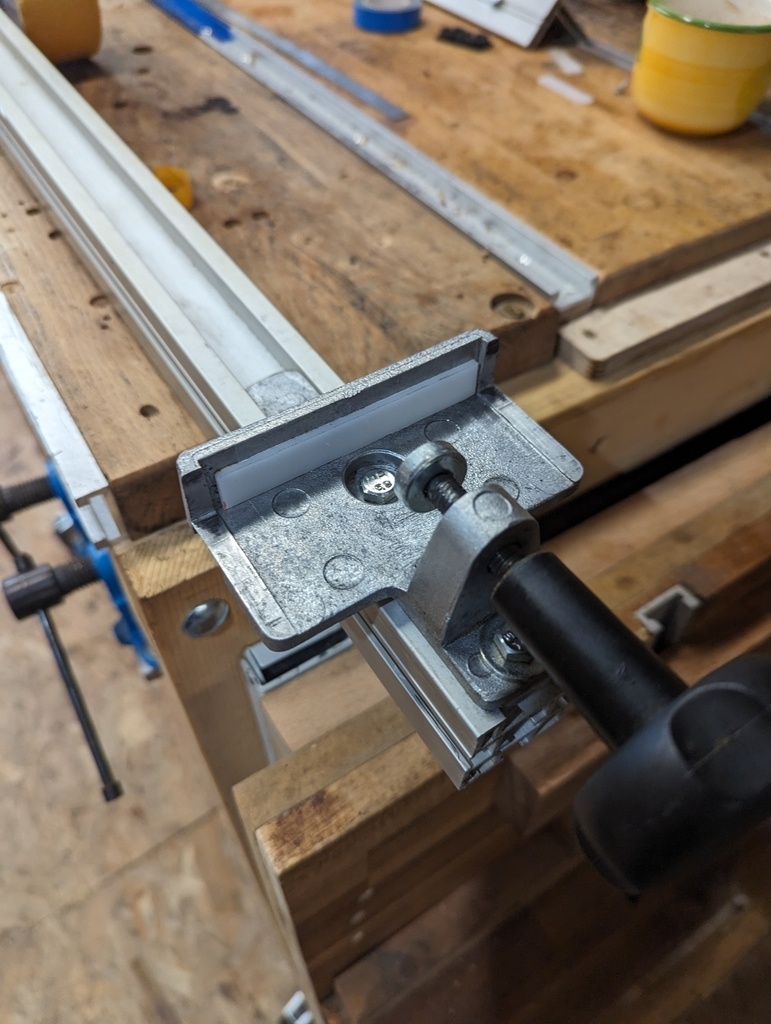

On ajoute du POM-C de 2mm.

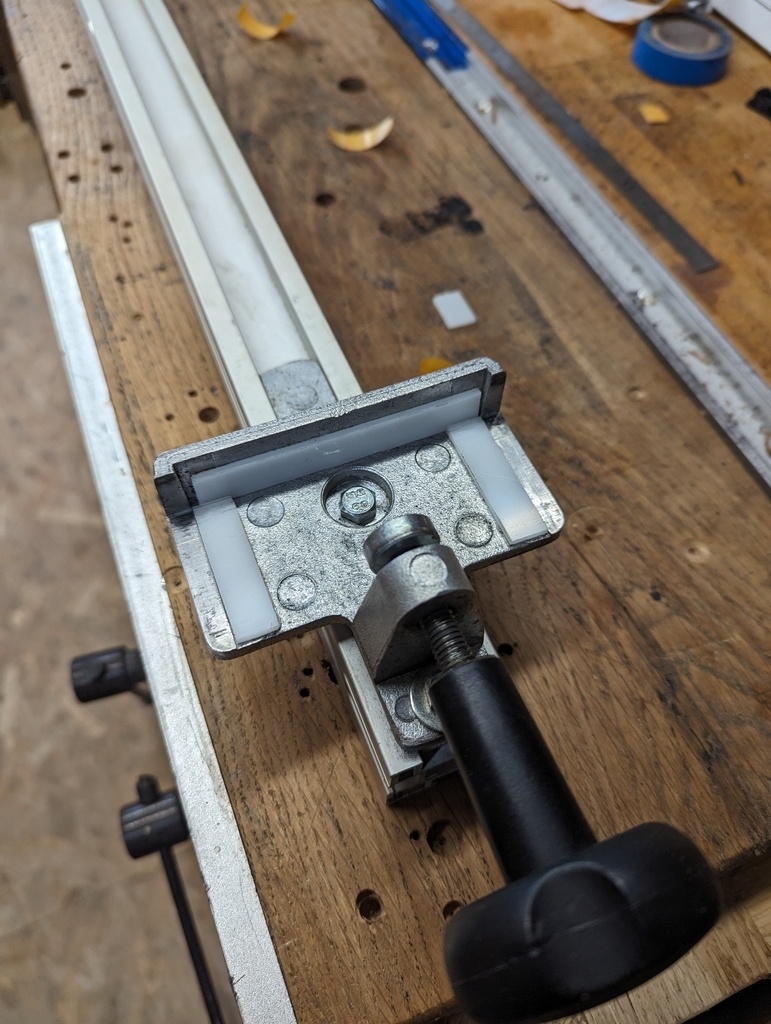

Sur la partie qui va appuyer contre le guide parallèle lorsque l'on va serrer, on ajoute une seconde couche de POM-C.
Les plaques de POM-C sont simplement maintenues avec du scotch double face, comme elles sont sous contraintes ils ne vont pas bouger.

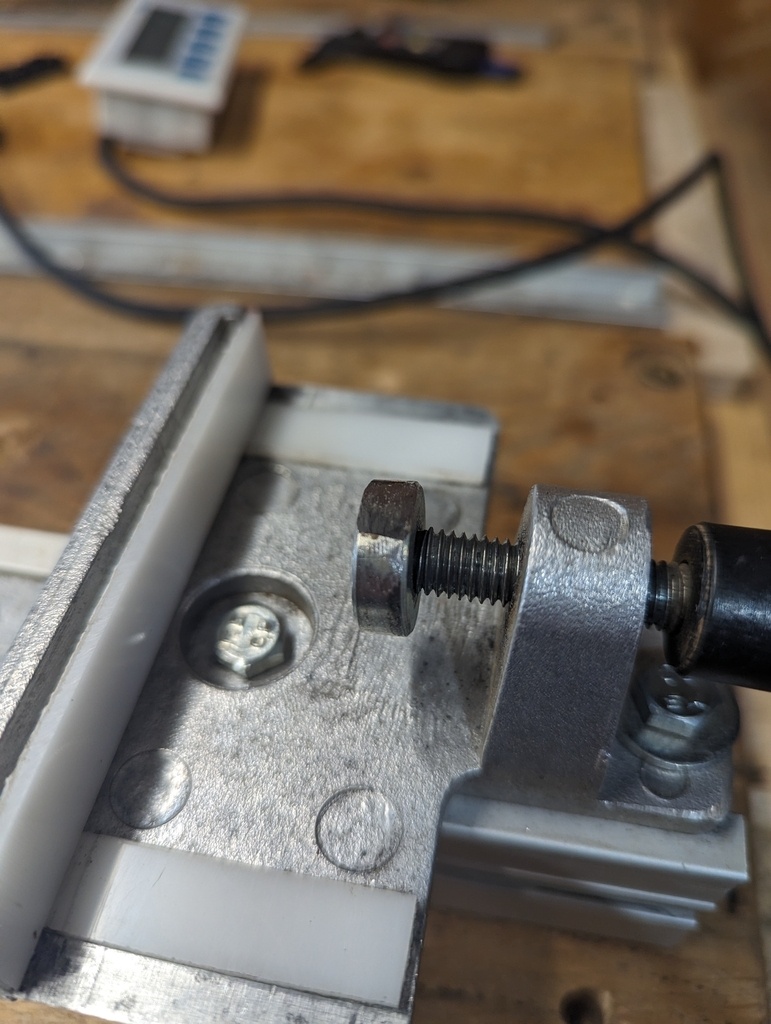

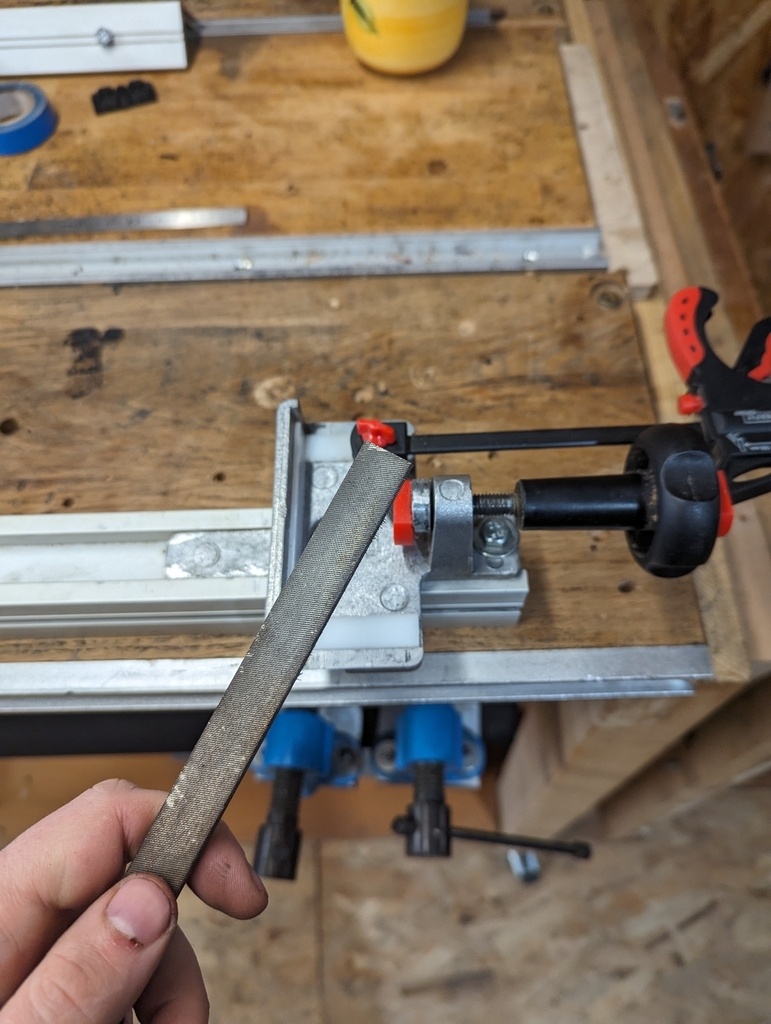

Seconde étape: limer de 2mm la pièce qui appuie contre le guide** (photo 3 et 4). Sans ça, le guide ne peut pas rentrer.
Il faut aussi ajouter une épaisseur de POM-C de l'autre coté au second serrage, là ou il y a la rondelle.
C'est fluide !
Passons à la numérisation !

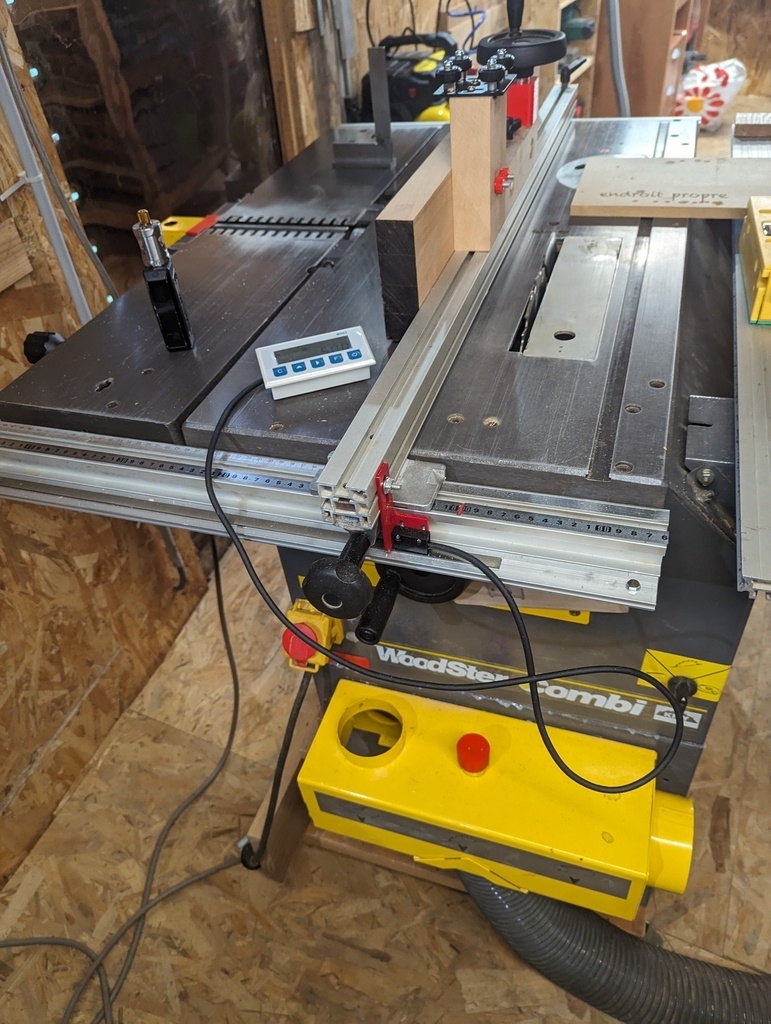

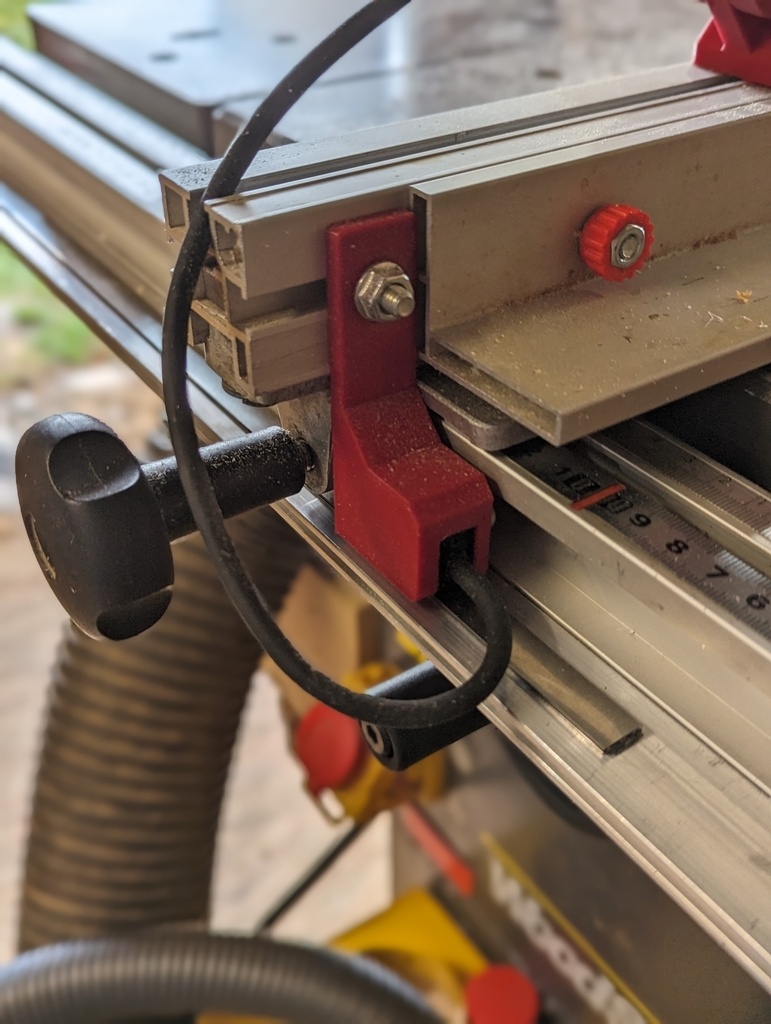

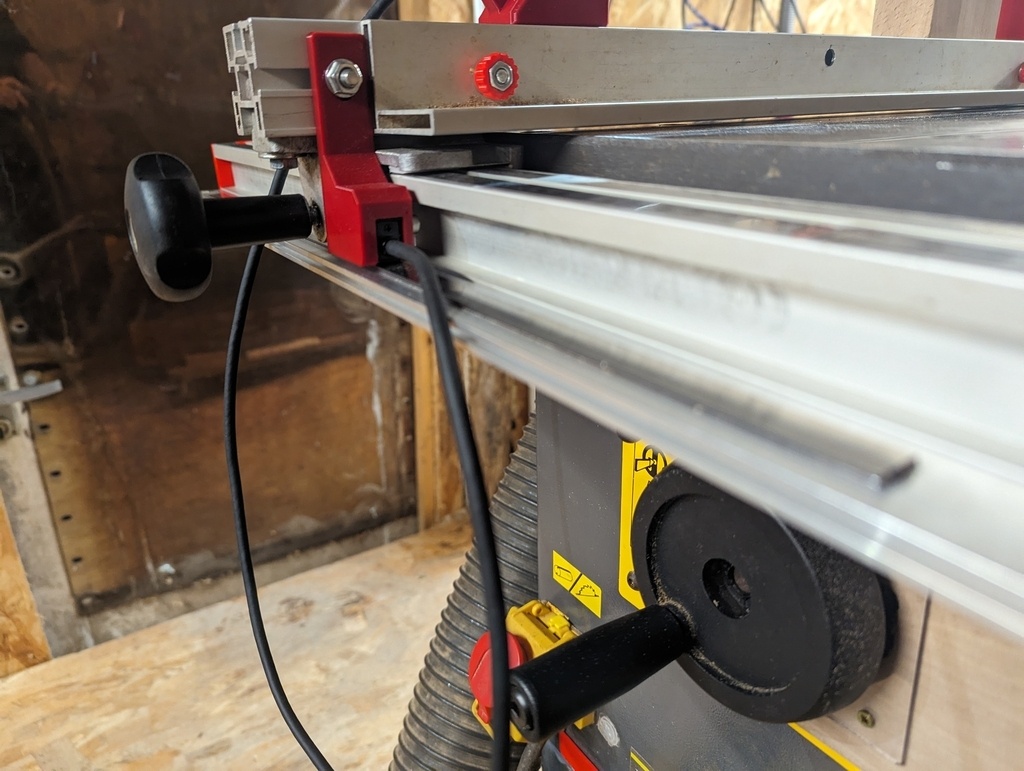

Troisième étape: numérisation du guide du bloc de scie (pièces 3D disponibles soon dans les plans)

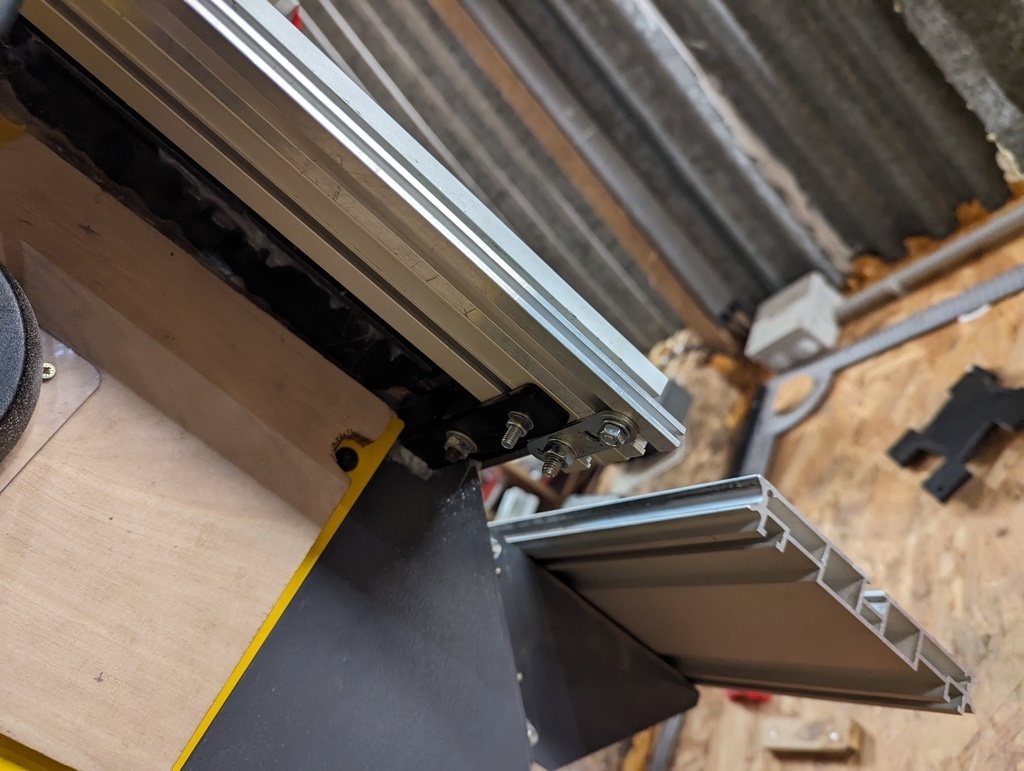

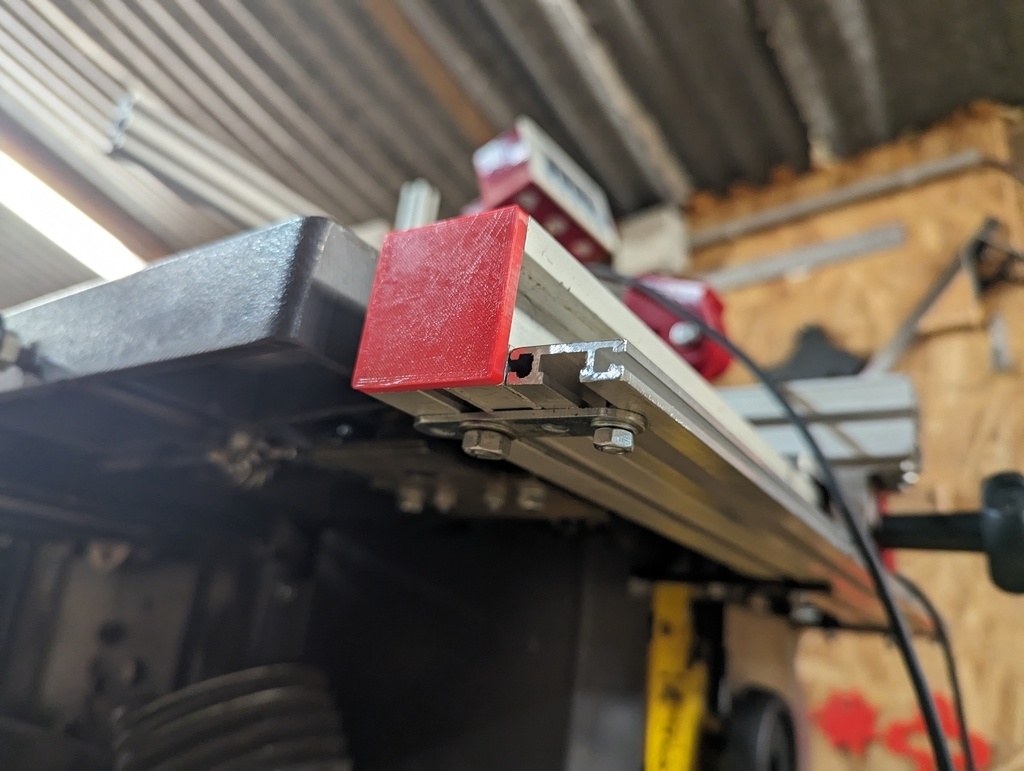

- Ajouter un profilé alu ou métal d'une épaisseur inférieure à 5mm.
- Coller la règle aimantée numérique.

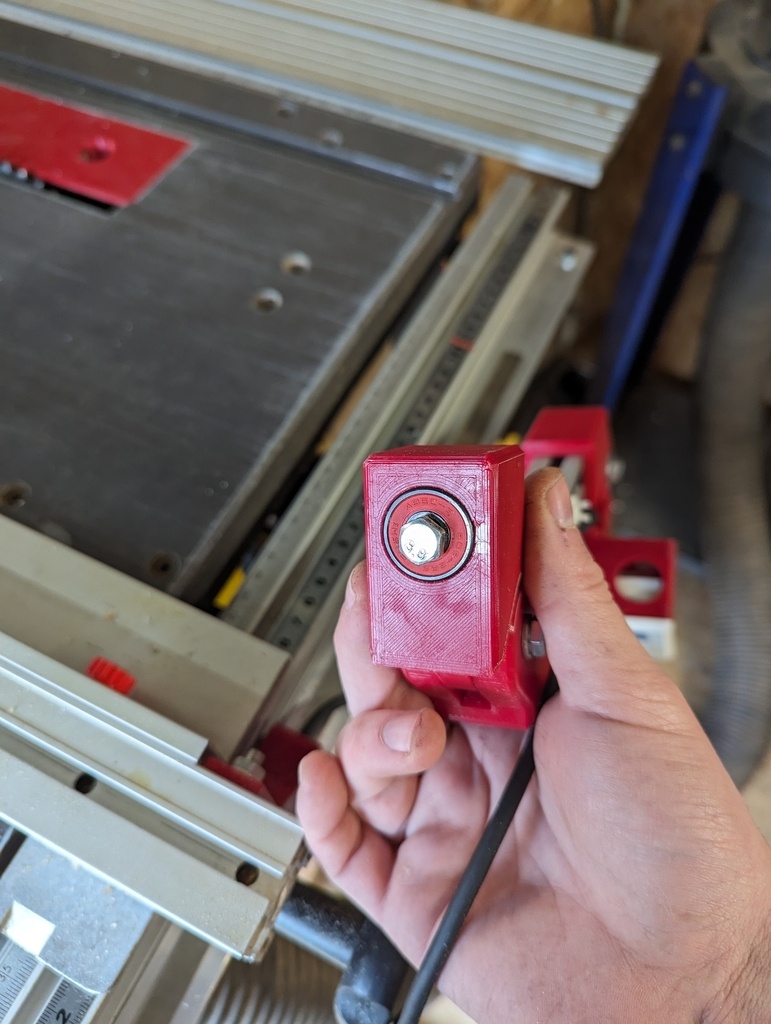

- Faire beaucoup de prototype pour maintenir le capteur
Une fois satisfait on s'attaque à l'affichage.

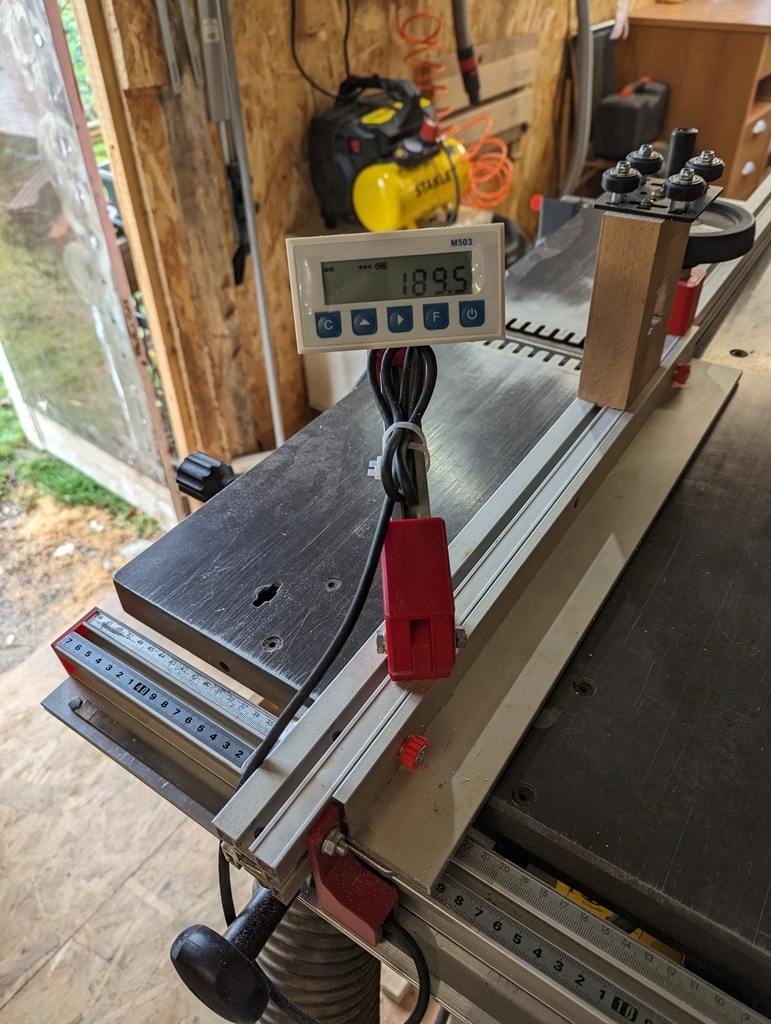

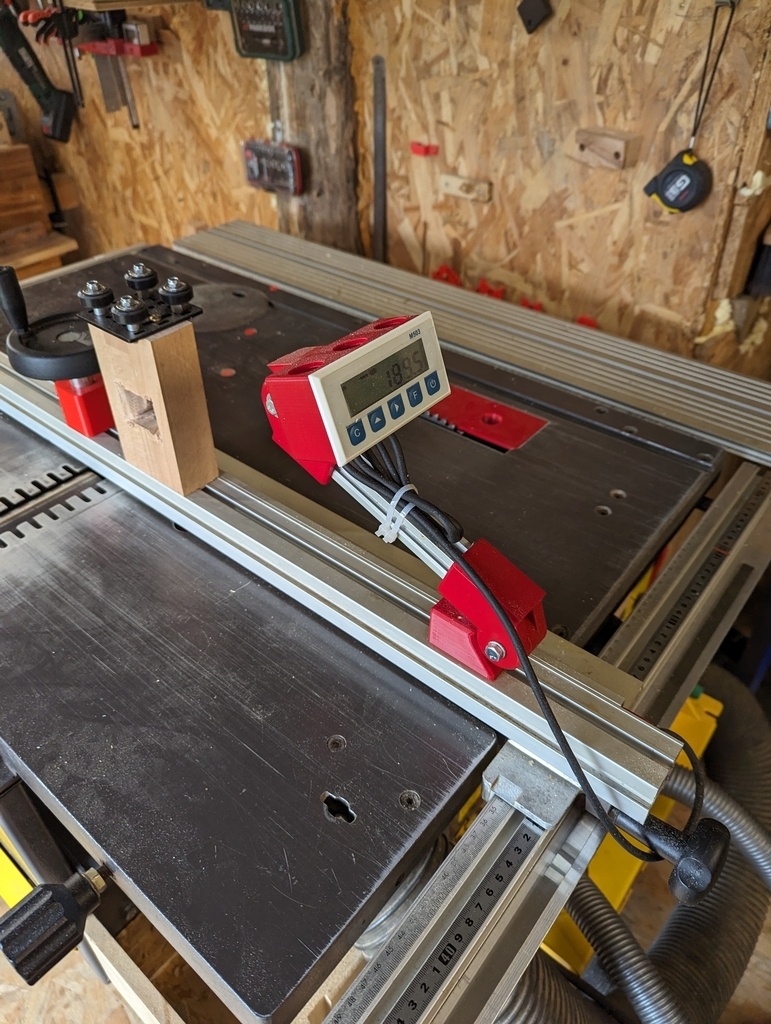

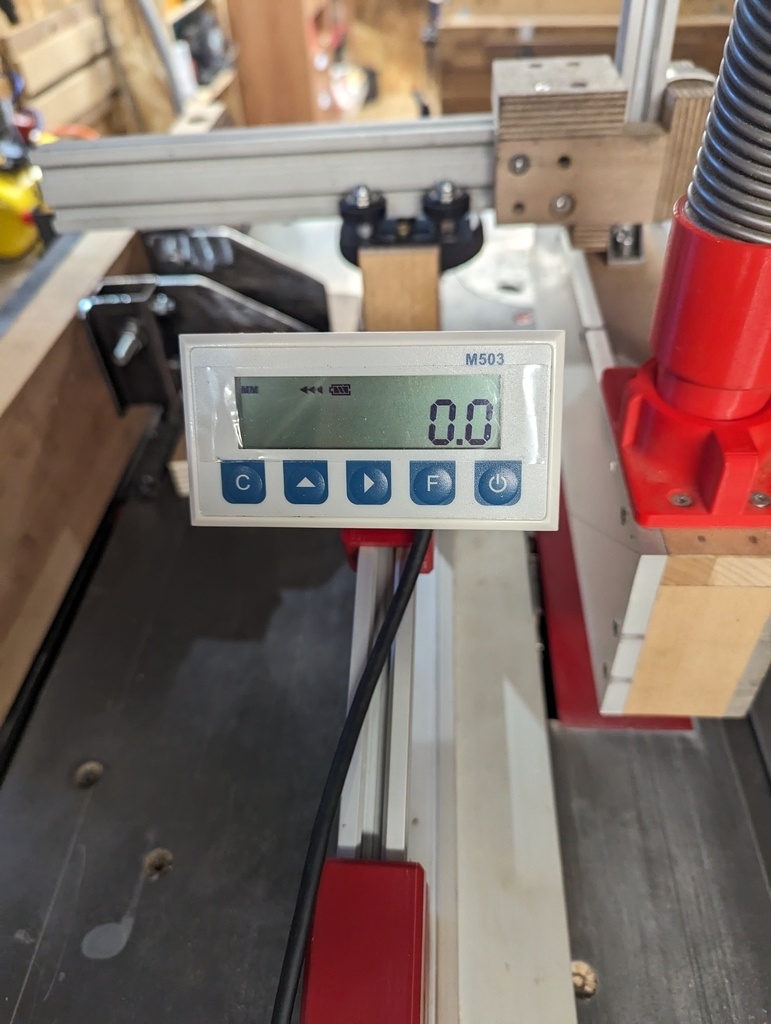

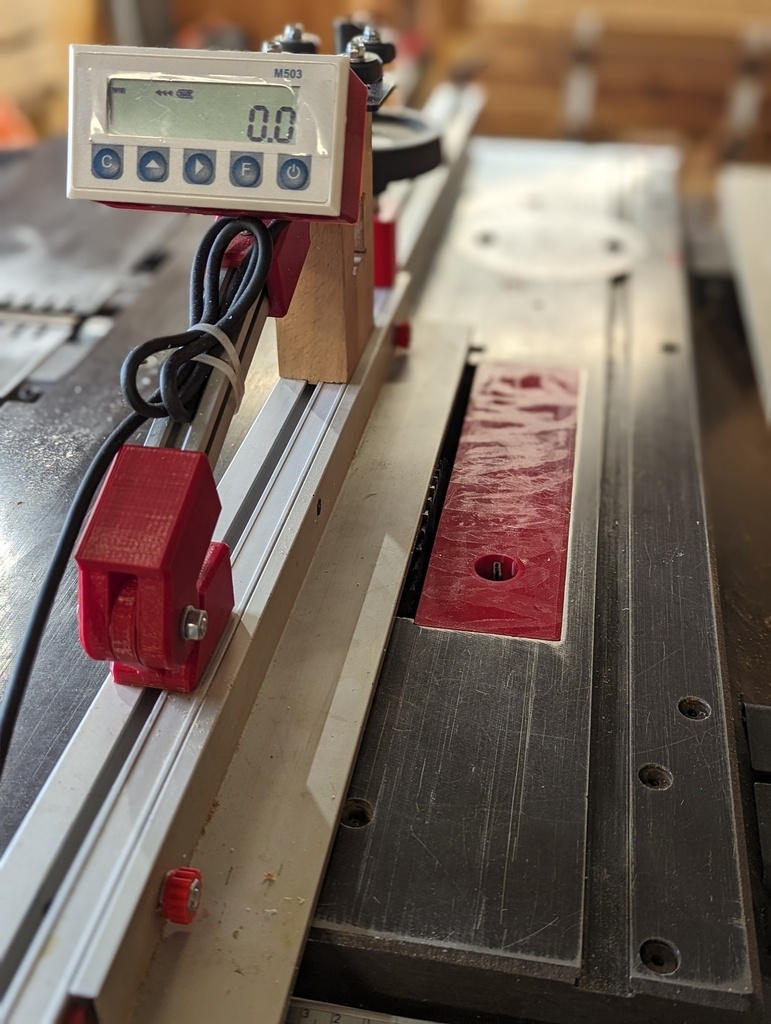

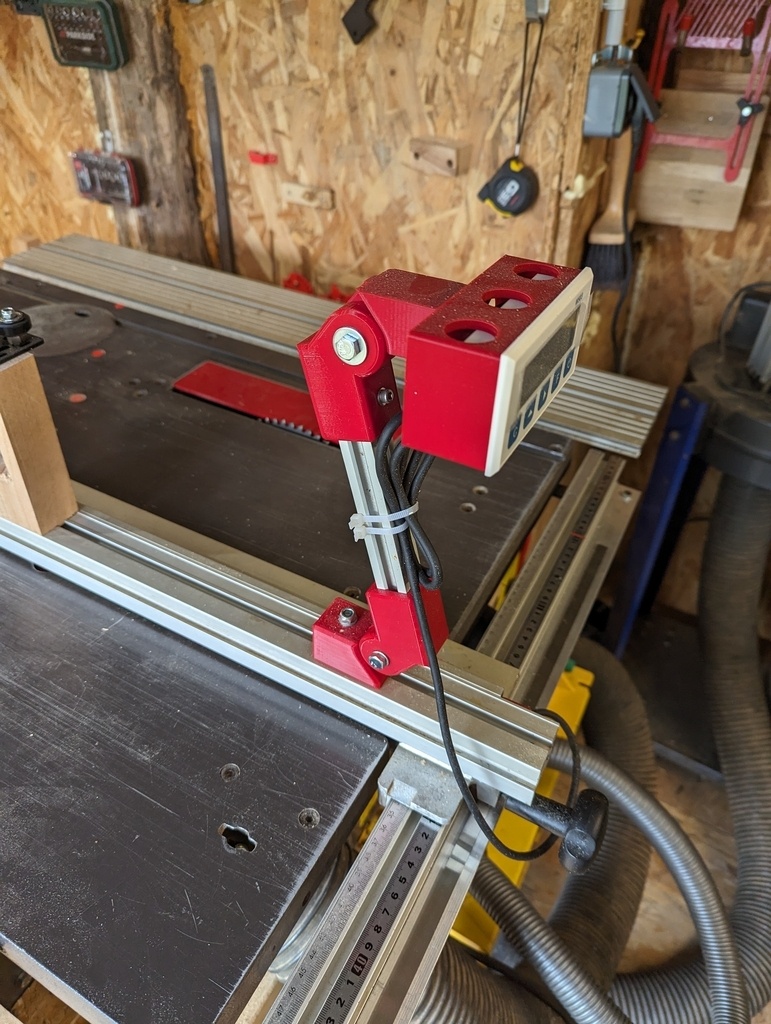

Quatrième étape: l'affichage (pièces 3D disponibles soon dans les plans).
- Couper un profilé 20x20

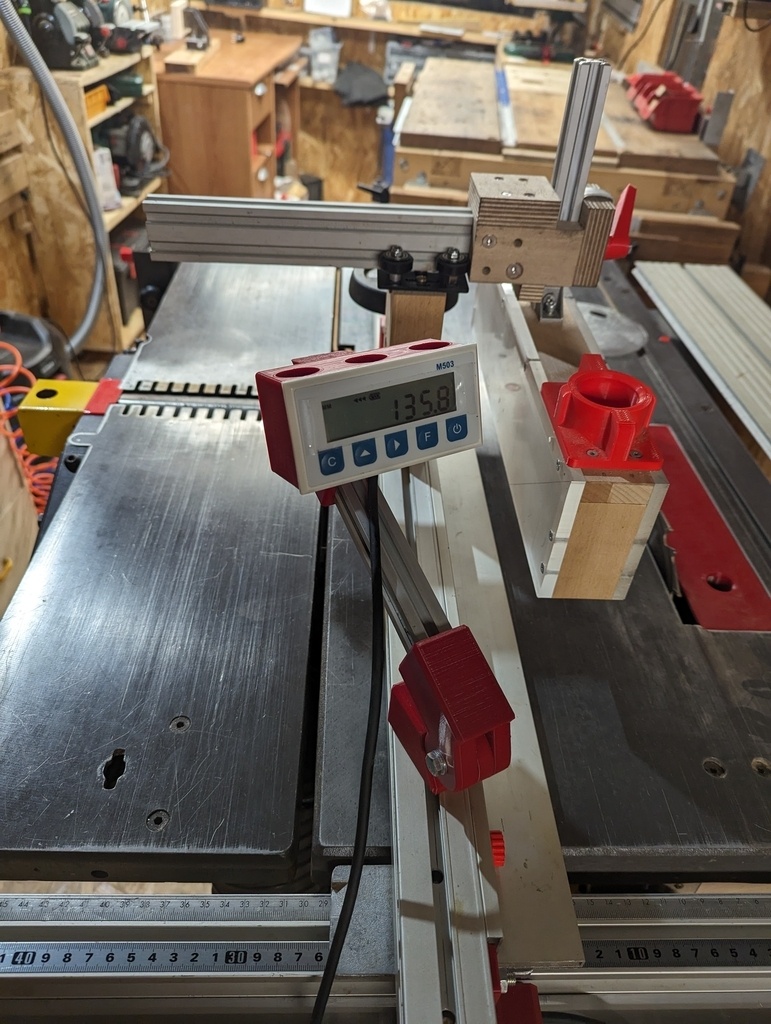

- Réaliser une articulation qui lui permet de tourner dans tous les sens
- Réaliser un boitier pour l'afficheur.
Enjoy
Une vidéo de l'articulation : Articulation en action
Une vidéo du Dro en action : DRO en action
Publications associées
Licence
Discussions
Bravo si ça marche et si c'est fiable !
Pour le moment, aucun problème !
C'est, normalement, moins fiable que de l'optique néanmoins.
Je fais un retour d'expérience si jamais ça déconne, mais c'est que du bonheur pour l'instant
Utile !
Attention : à force de numériser ta machine, tu vas la rendre intelligente et elle aspirera à une autre destinée qu'à bêtement formater du bois
Il y a un peu de ça oui
. J'ai pensé aussi à faire la toupie, mais je n'en ai pas besoin (pour le moment
).
Du coup la dernière étape c'est d'installer OpenAI, et je suis tout bon
Bingo Tu vas créer un monstre
C'est une Kity qui va finir par une CNC
.
J'aime beaucoup l'idée pour la fluidité du guide parallèle, parce qu'il est vrai que c'est pas terrible l'origine !! Je garde l'idée.
En tout cas, TOP toutes tes modifs !!! Tu vas pouvoir poster tes créations au centièmes
Il y a un peu de ça oui
. J'ai pensé à faire la toupie, mais je n'en ai pas besoin (pour le moment
).
Du coup je m'arrête là pour la numérisation.
Pour la CNC j'en ai déjà une (petite), je veux m'en faire une grosse mais j'ai pas la place
Une création arrive bientôt
