Boîtes de jeu QUARTO


Le jeu QUARTO est un classique, d'ailleurs il y a plusieurs jolies versions du QUARTO sur l'Air du Bois !

Voici ma version, pour les cadeaux de Noël...

L'idée est d'offrir le jeu sous forme de boîte et . C'est l'occasion de m'entrainer encore sur les assemblages et le corroyage.

Si vous voulez voir ça en détail, j'ai fait une série de 3 vidéos sur Youtube 🤓 J'espère que ça vous plaira !

Je vous passe donc les détails de la fabrication et vous invite à regarder les vidéos...

Première vidéo : préparation et mise en forme du bois

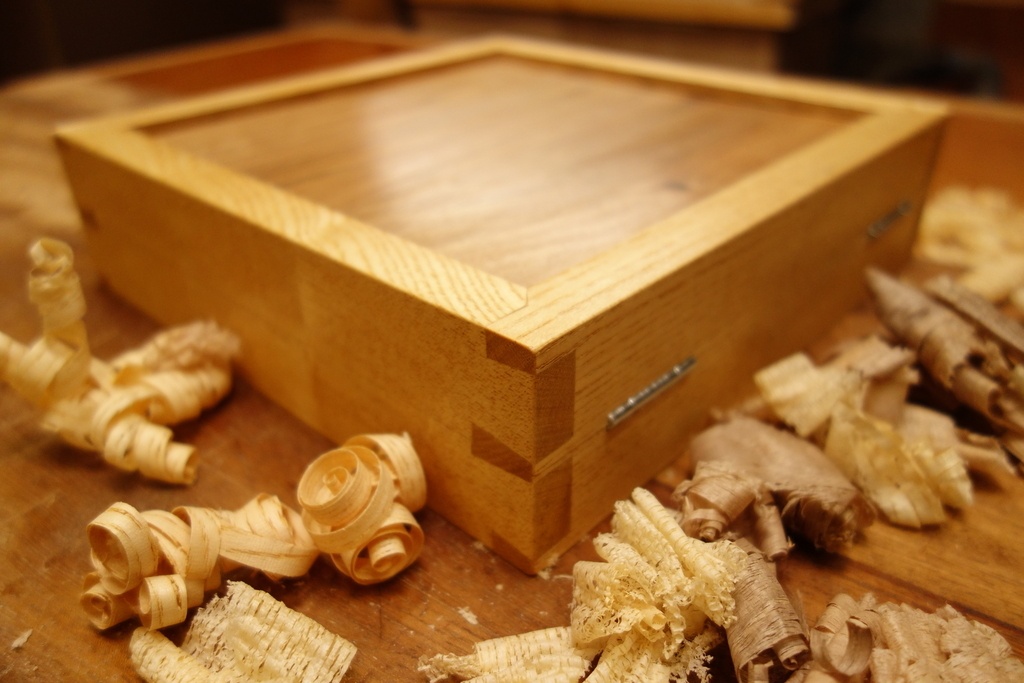

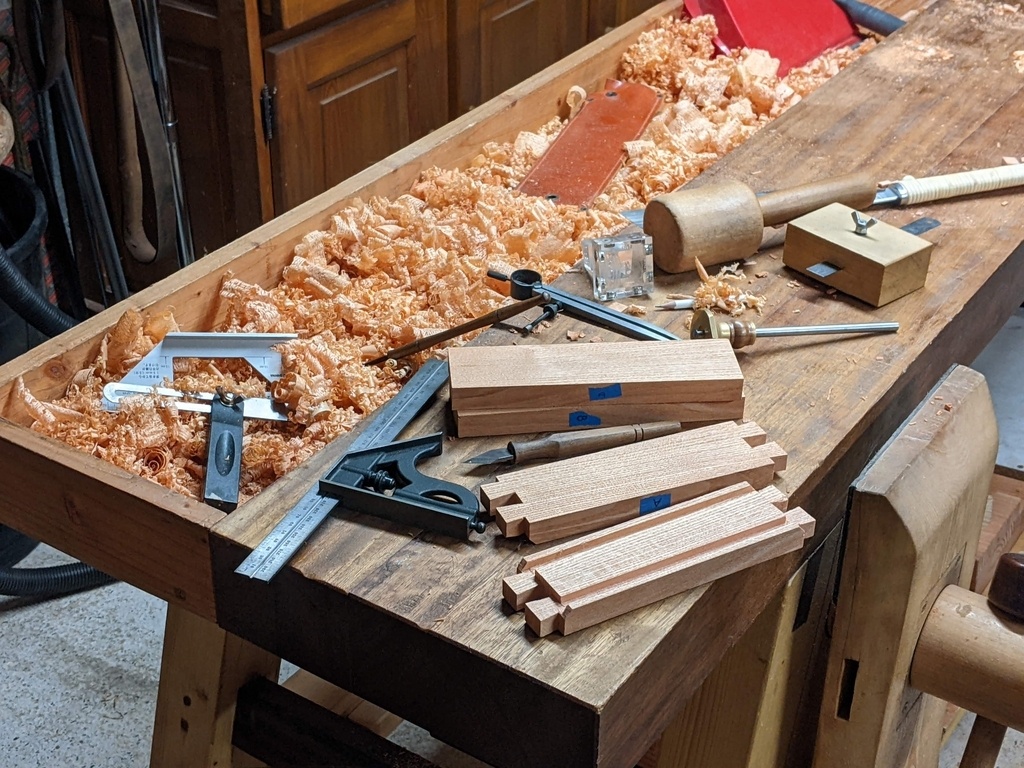

Deuxième vidéo : assemblage à queues d'aronde

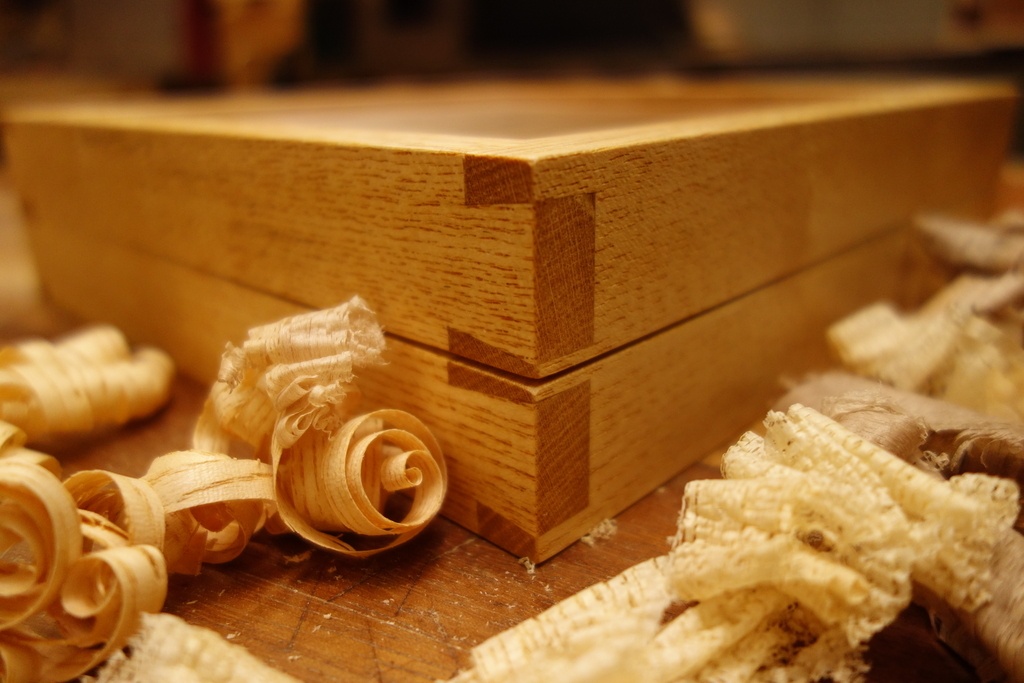

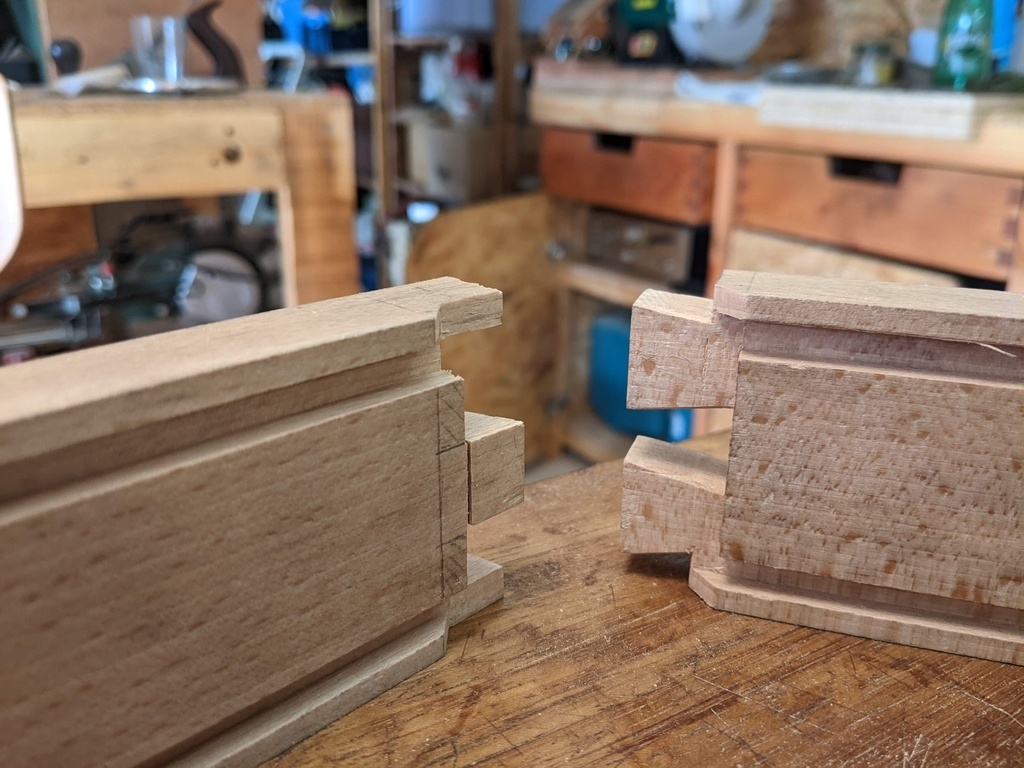

L'idée était de cacher les rainures en réduisant l'épaisseur des queues et en rapprochant l'épaulement, avec une petite coupe d'onglet.

Si vous connaissez le nom de ce type de queues d'aronde ça m'intéresse !

Troisième vidéo : collage, finitions et quincaillerie

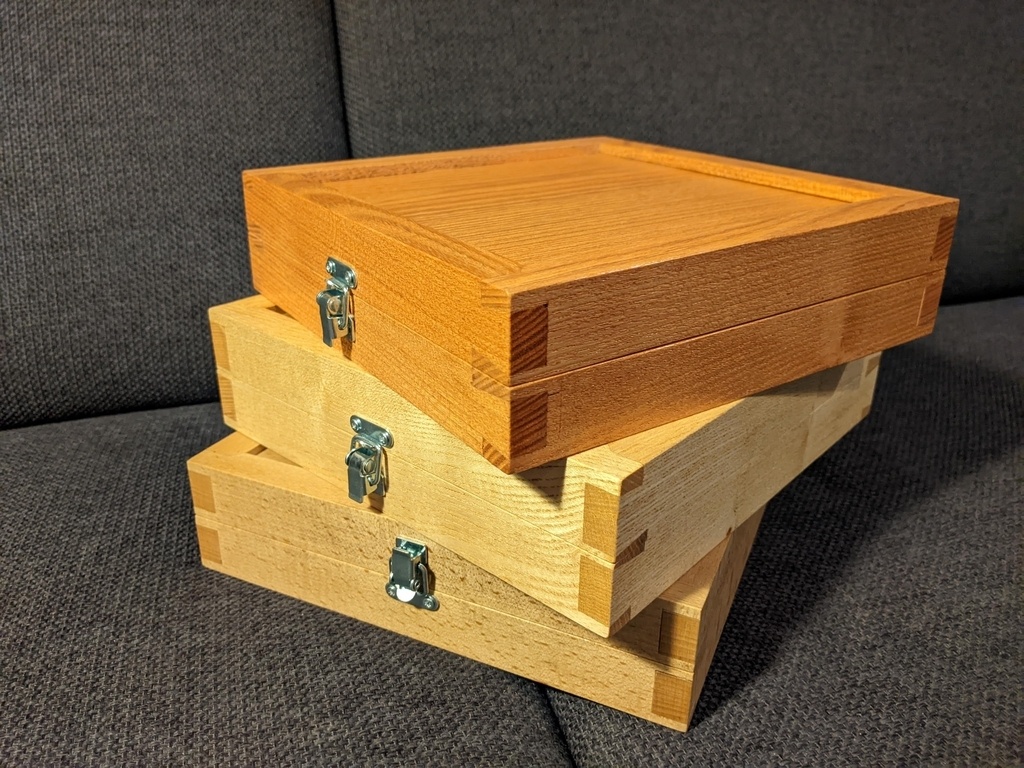

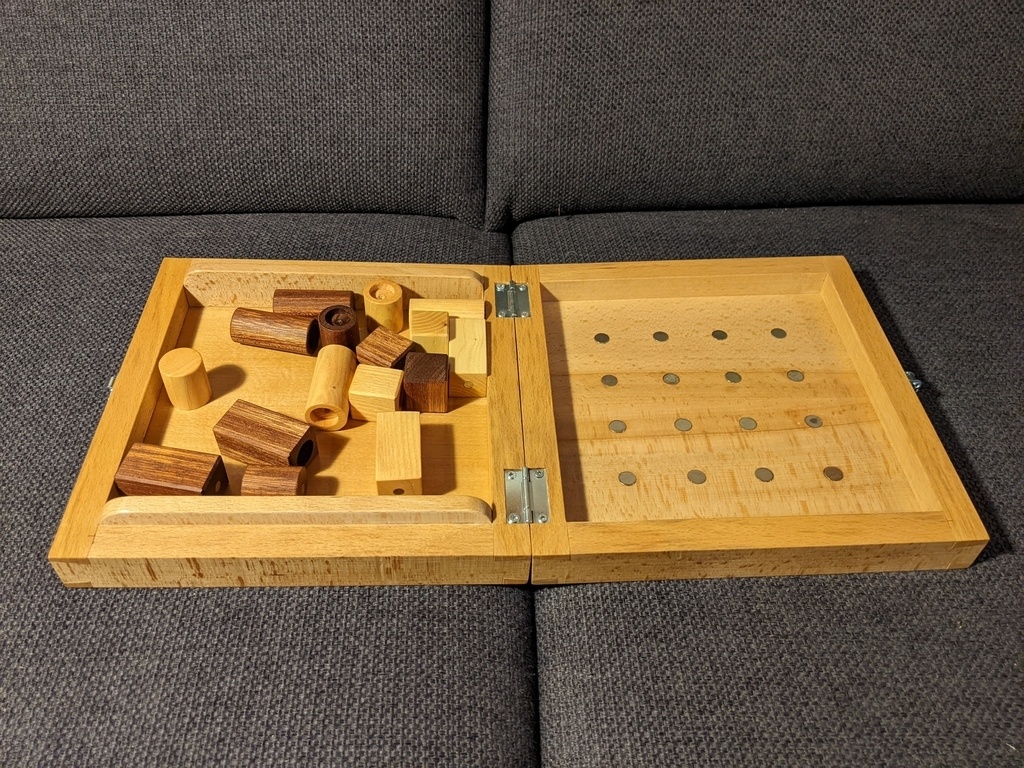

J'ai filmé la réalisation d'une des boîtes mais au total j'en ai fait trois !

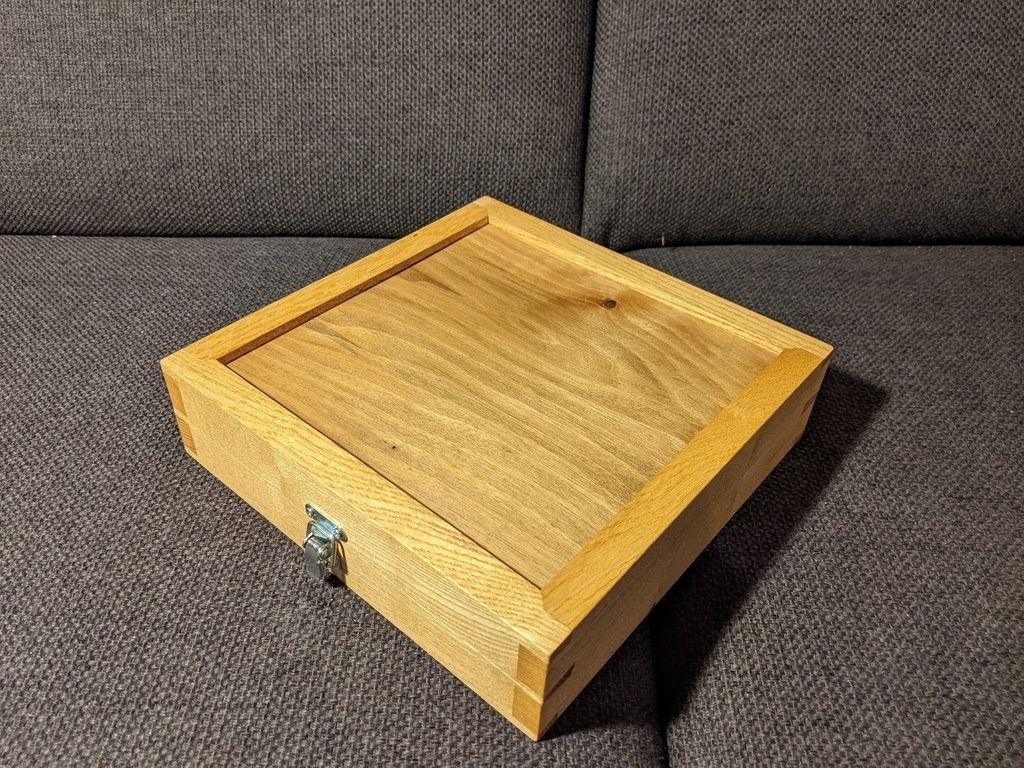

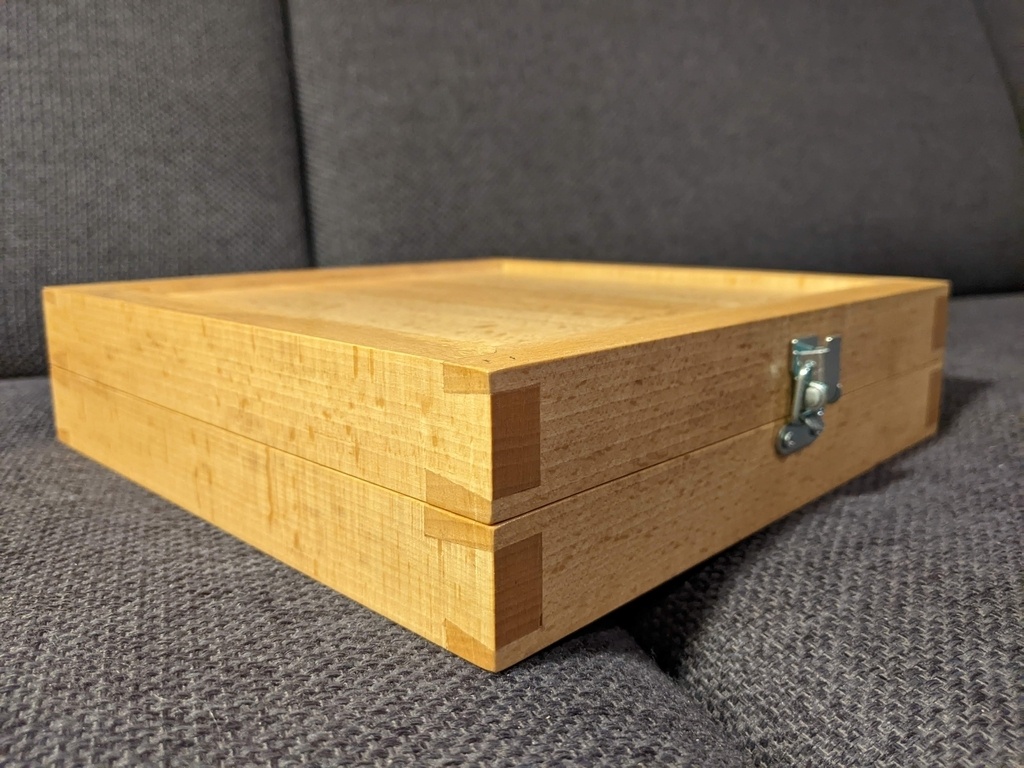

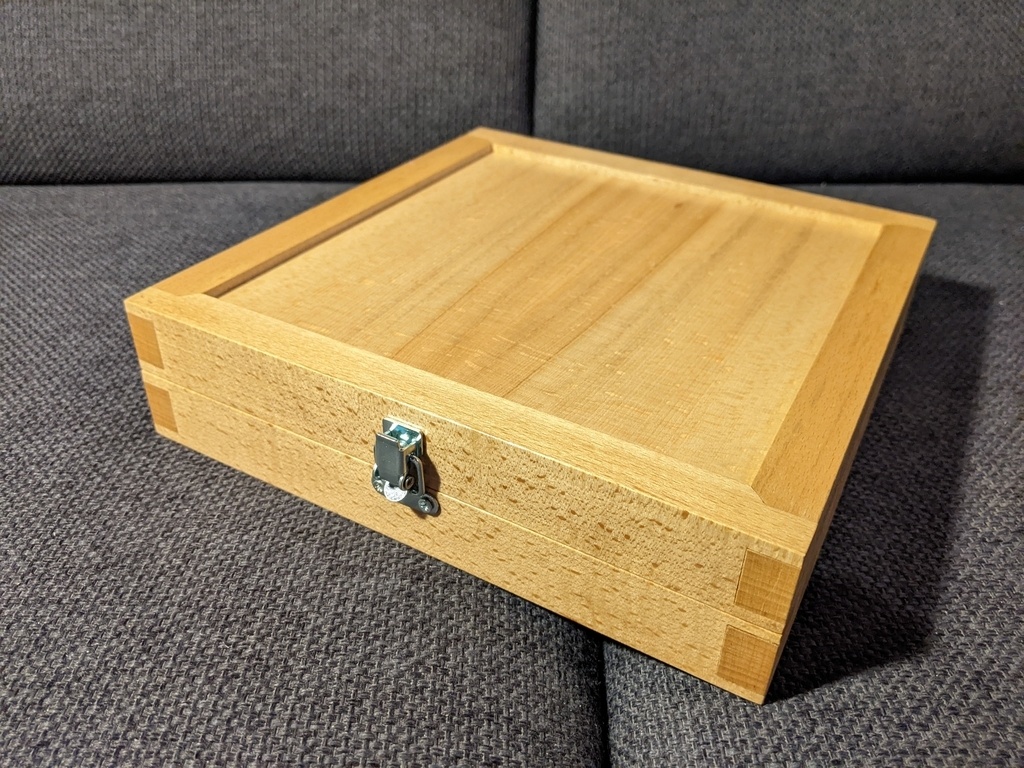

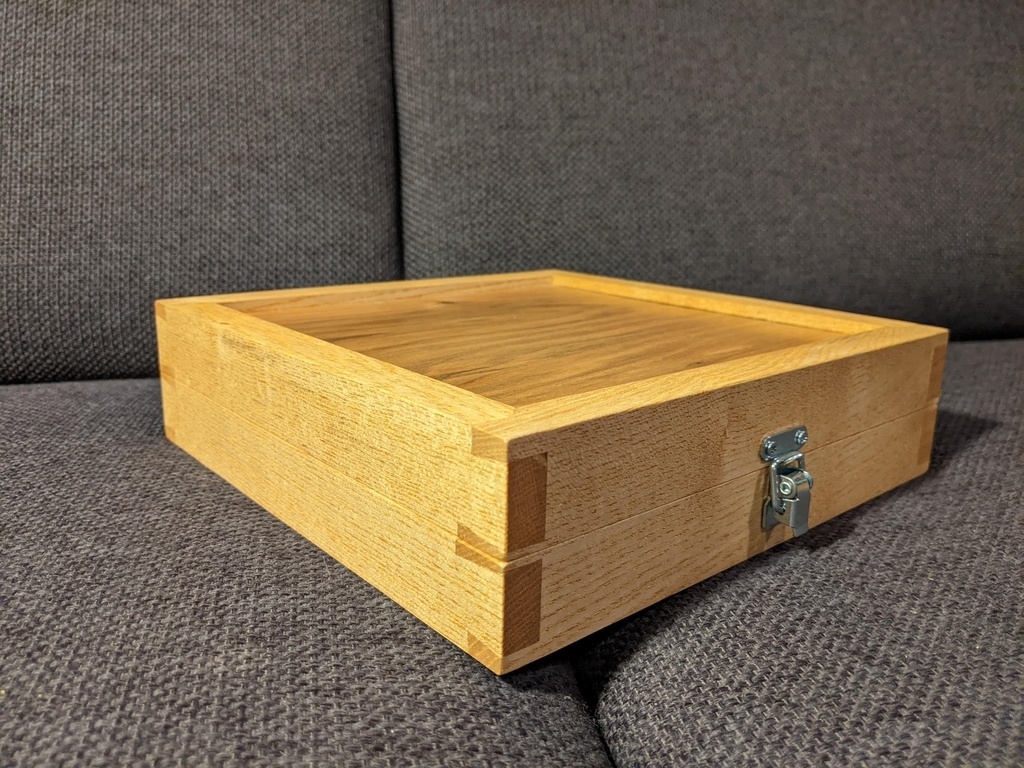

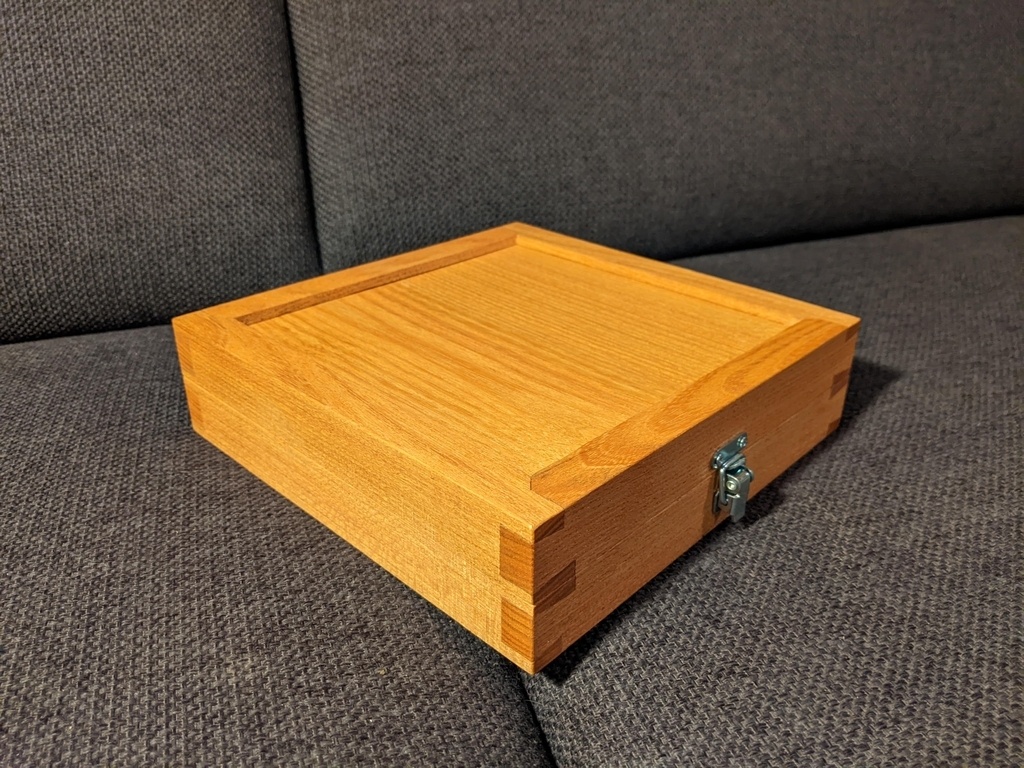

Celle de la vidéo est en chêne et noyer, une en frêne orange (quoique j'ai un doute sur l'essence) et une autre en hêtre de mon bois de chauffage !

Les boîtes sont finies avec de la gomme laque.

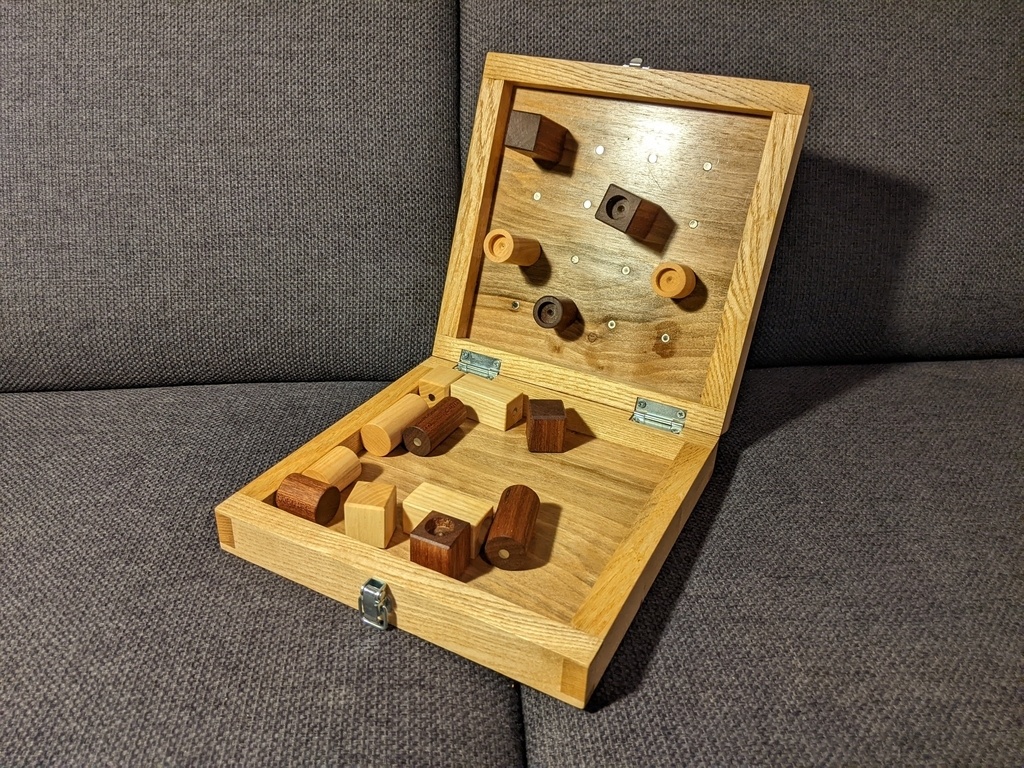

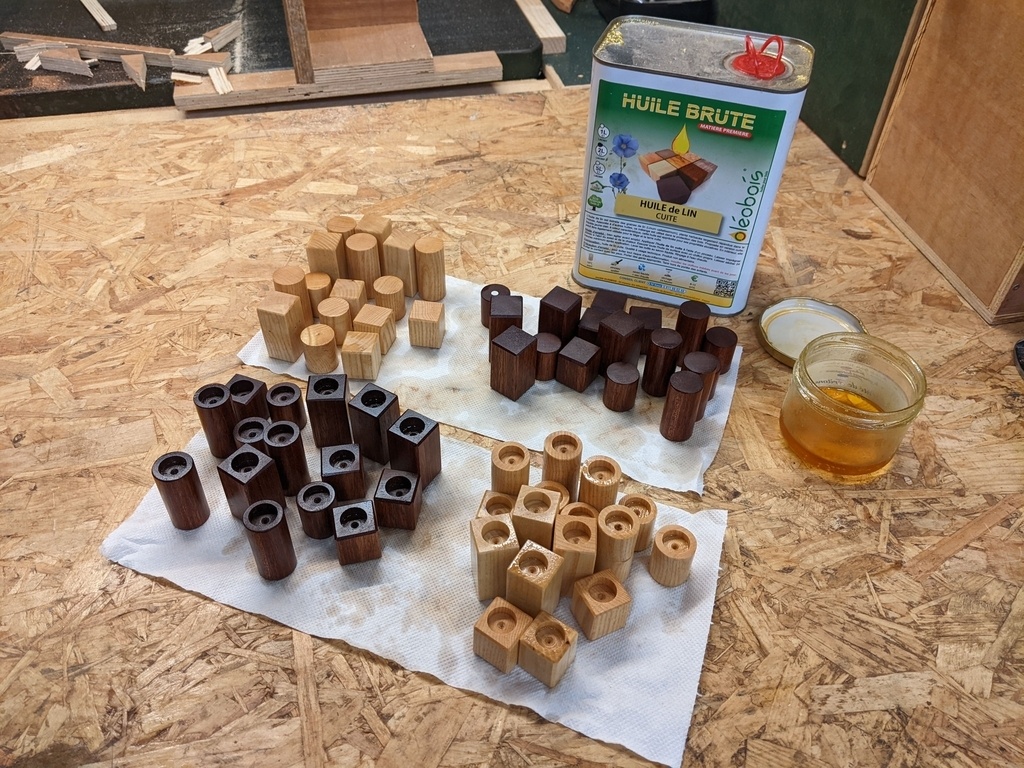

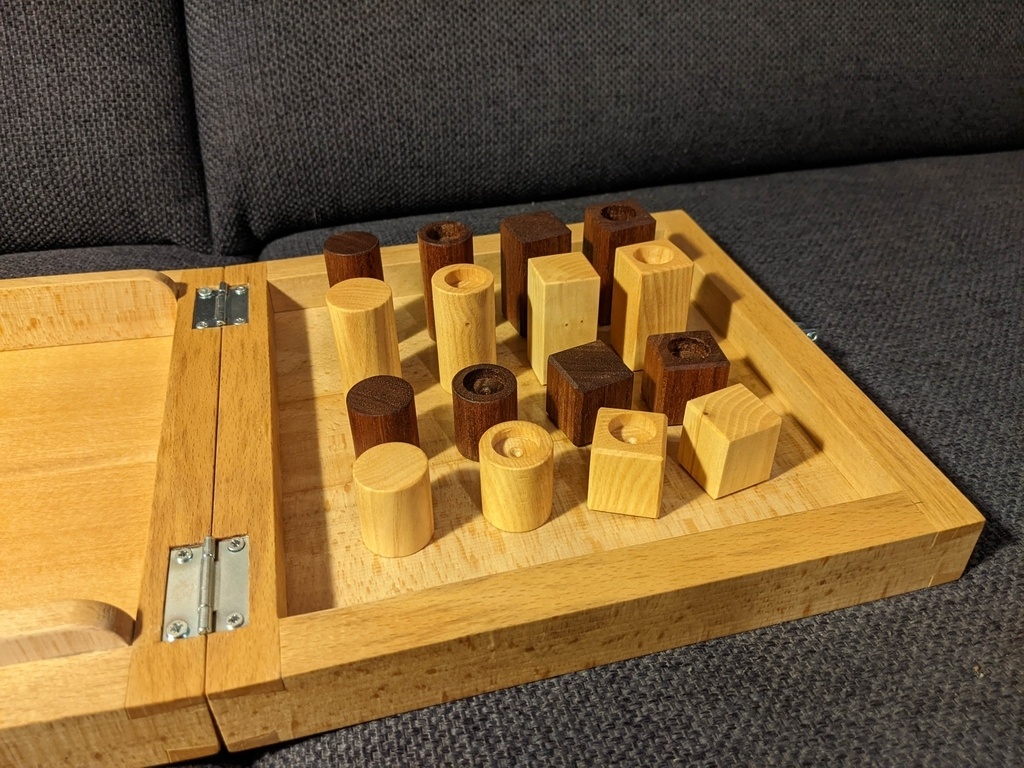

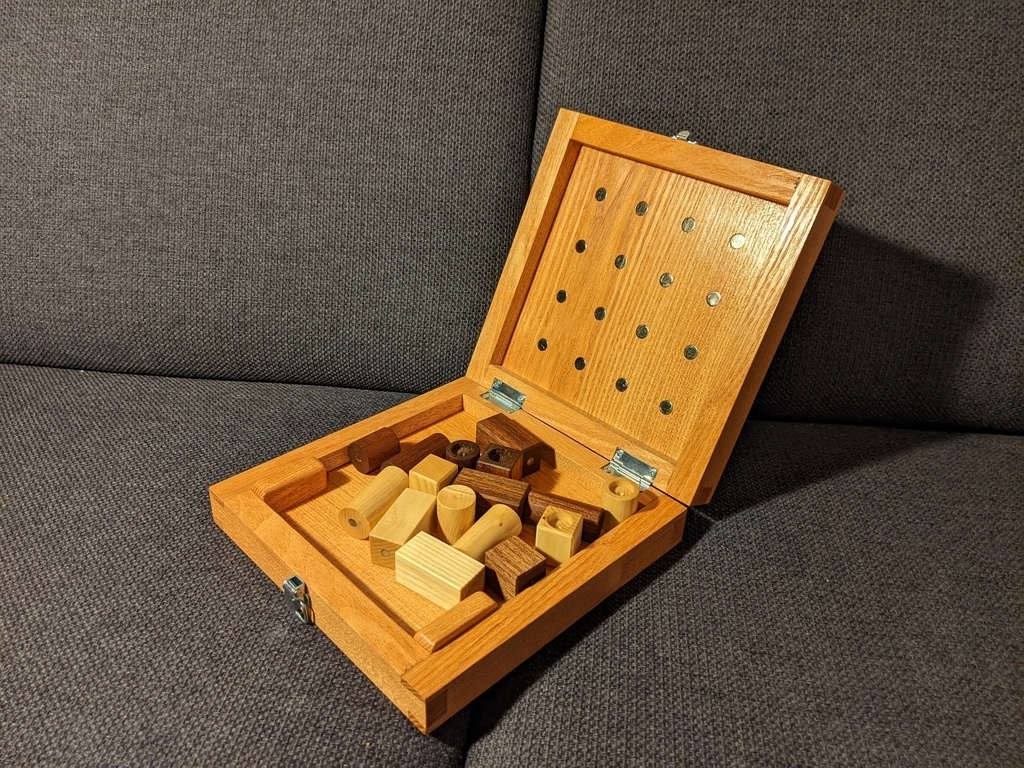

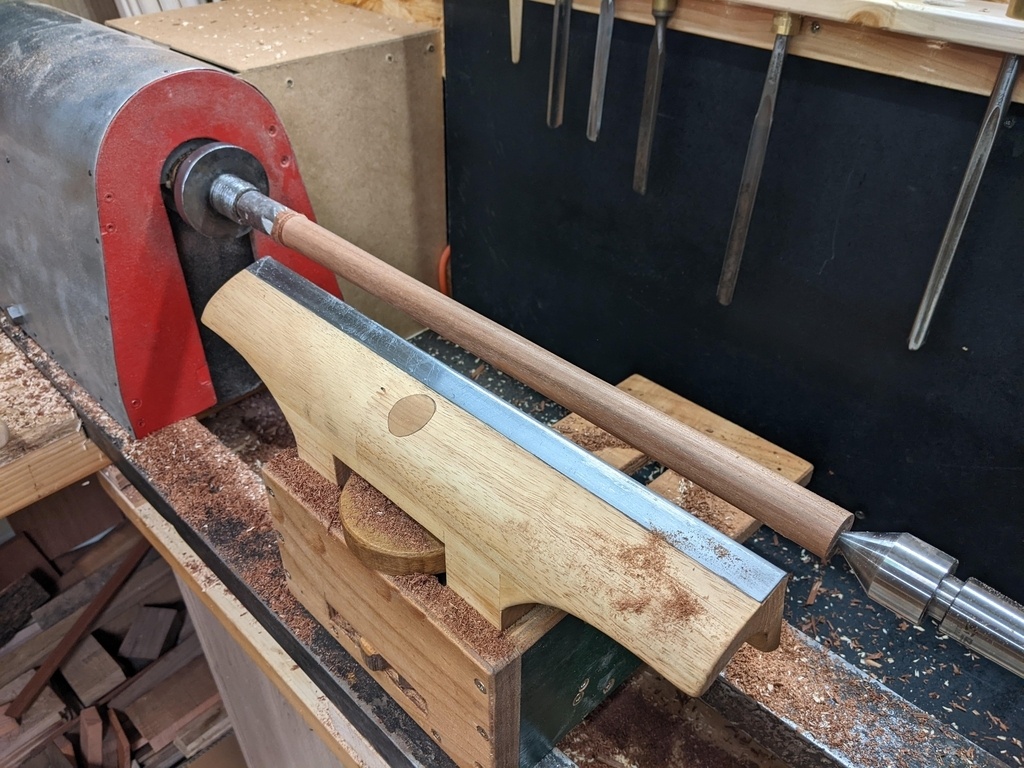

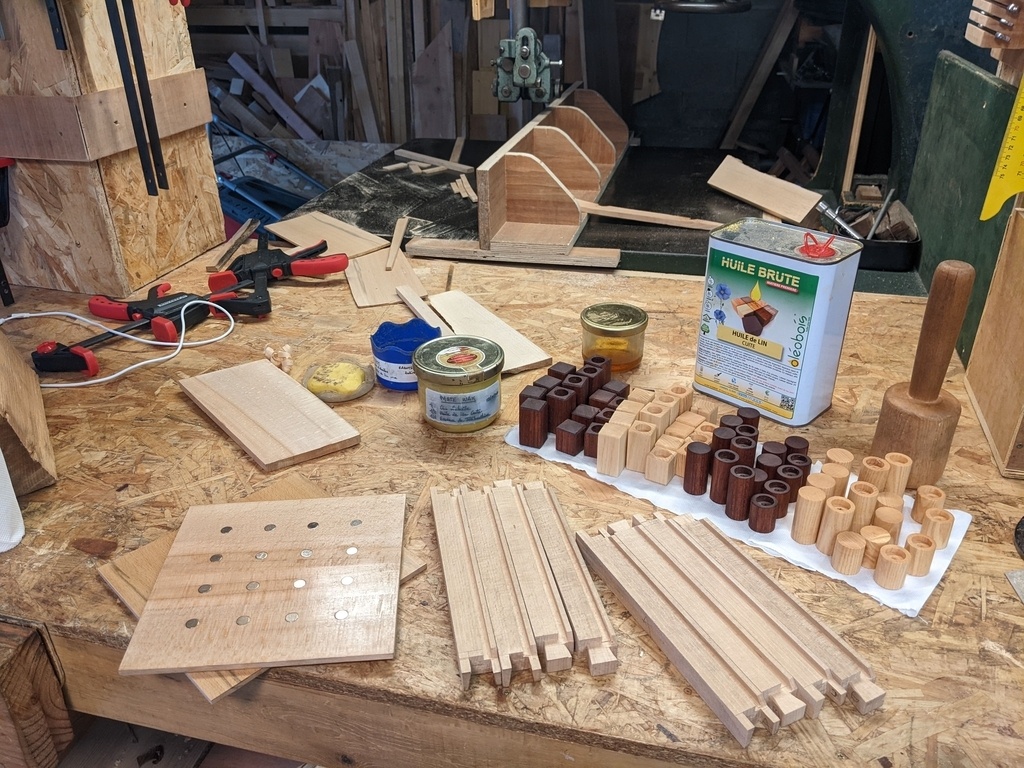

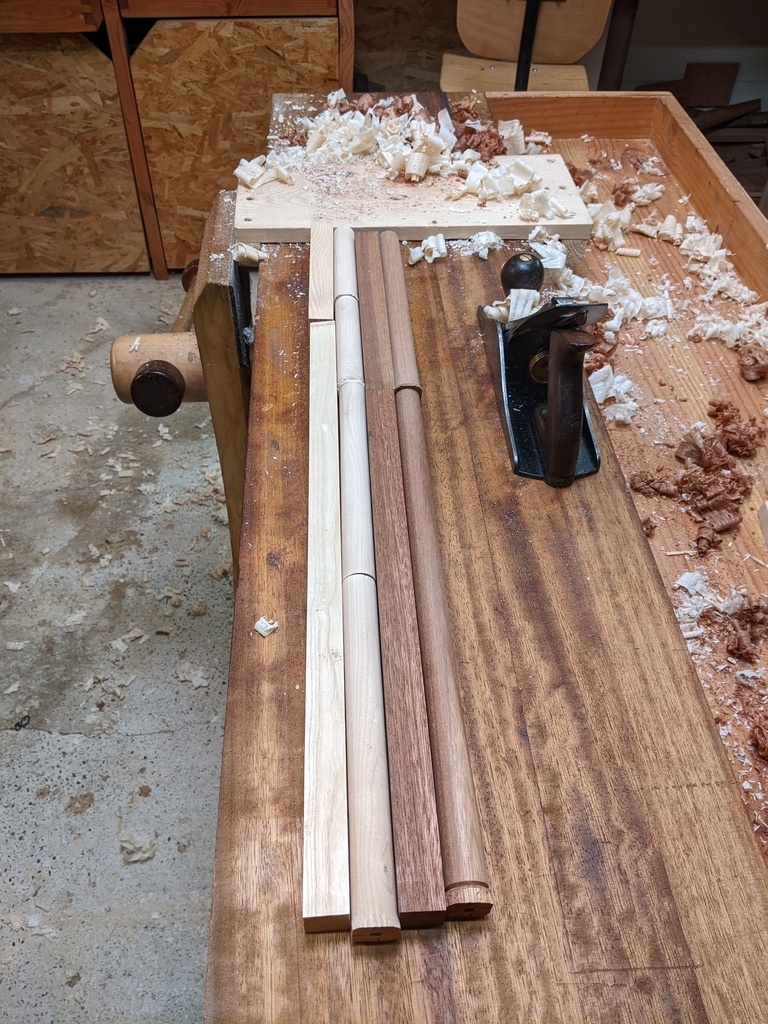

Les pièces sont faites en Iroko et en frêne (finition huile de lin cuite) pour le contraste. Barres corroyées à la main et une moitié tournée. Les trous et insertions des aimants sont faits à la perceuse à colonne (pas toujours bien centrés d'ailleurs...)

Publications associées


Discussions

Airdrien  a publié la création "Boîtes de jeu QUARTO".
il y a 1 an
dependancesbois
( Modifié )

Top ! Et chouettes vidéos !
Pour les queues d'aronde, tu scies toujours en laissant du gras pour terminer au ciseau ?
Tu n'as pas essayer en sciant directement là où il faut ?
C'est tout aussi précis (je trouve!).

Airdrien
( Modifié )

J'ose pas 😅
Sur les prochaines je tente.
Que pour les queues, pas pour les pointes ?

Il existe des astuces pour couper tracer les pointes et les couper direct au trait, avec un petit bloc qui décale le tracé juste de la voie d'une scie.

Ah voilà j'ai retrouvé, c'est un truc de Rob Cosman

dependancesbois

Airdrien ben en fait y a une chose que je comprends pas dans ces façons de faire, c'est pourquoi s'appliquer à couper à côté du trait pour le reprendre après au lieu de s'appliquer à couper directement dessus.
Je le fais quand je deligne des longueurs que je reprends au rabot, mais sur des si petites coupes, j'essaie de m'appliquer directement sur le trait (enfin la moitié du trait).

Airdrien

dependancesbois j'arrive pas à couper droit 🤫

dependancesbois

Airdrien Ça vient vite à force ! 😜

Nicoel
( Modifié )

Belle réalisation !

Petit bémol sur le perçage des pièces : on voit l'empreinte de la pointe de la mèche Forstner, c'est dommage vu la qualité de l'ensemble.

Vous auriez pu la faire disparaître avec un passage de bédane ou grain d'orge, au tour.

Airdrien

Bien vu Nicoel !
C'est une remarque qui a déjà été faite sur d'autres créations de Quarto. Mon tour a ce petit problème que la griffe d'entraînement est coincée, je ne peux donc pas monter de mandrin. Il faudra résoudre ce problème un jour en amenant l'axe à un mécano délicat !
J'avais pensé sinon à insérer un disque au fond et puis j'ai lâché l'affaire pour le concentrer sur les boîtes.

Nicoel
( Modifié )

Airdrien

Ou percer et mettre une petite cheville tournée, pas trop compliqué. Avantage du tournage, on peut (presque) toujours trouver une solution :-)

J'imagine que tu as tout essayé pour démonter la griffe : WD40, chauffer la pièce qui coince la griffe, etc. Reste effectivement à trouver un mécano ou un tourneur-fraiseur qui pourrait te faire un adaptateur avec filetage standard.

Airdrien

Nicoel oui tout essayé, avec les moyens du bord (dégrippant, gasoil, chauffer...)
Le filetage a l'air un peu abimé, un tourneur fraiseur saurait surement en effet rectifier tout ça, avec un filetage standard ce serait top 👍

Airdrien

Je vais voir si j'ai le courage de reprendre les pièces percées, y'en a 8 pour chaque jeu, faudrait repercer plus profond, tourner a nouveau une barre pour en faire des rondelles et coller. Dans le bois de bout je crains que l'huile ait bien pénétré... A voir...

Nicoel
( Modifié )

Airdrien

Avant, faire quelques parties et voir si ça gêne les joueurs... à part amateurs de bois et tourneurs 😆

Airdrien

Nicoel haha oui !
On verra à Noël et si ça dérange je repars avec 😈
La famille n'est pas sur le forum mais je prends des risques à partager avant l'heure, je me retiens pour les vidéos 😇

artiste : Kamwei Fong

Moi je trouve ça joli avec le petit trou au centre !

AvecUnBoutDeBois
( Modifié )

De beaux copeaux et 3 belles boites.
Bravo

Airdrien

AvecUnBoutDeBois merci !
J'adore les copeaux 😍

niconathy
( Modifié )

Elles sont belles ces boîtes 😃😃😃❤❤❤
Je m’interroge sur la réalisation des assemblages
D’après les photos, et de ce que j’en comprends, tu as d’abord fait les rainures, puis les queues d’arondes? De ce que j’ai appris, je fais l’inverse. Cela permet de toujours placer avec certitude la rainure dans la queue d’aronde
De plus, tu as fait une coupe d’onglet , comme cela se pratique pour les ravencements de moulures. Il y a une raison, Technique, esthétique, pour le fun, autres?

Airdrien

Merci pour ton commentaire constructif niconathy !

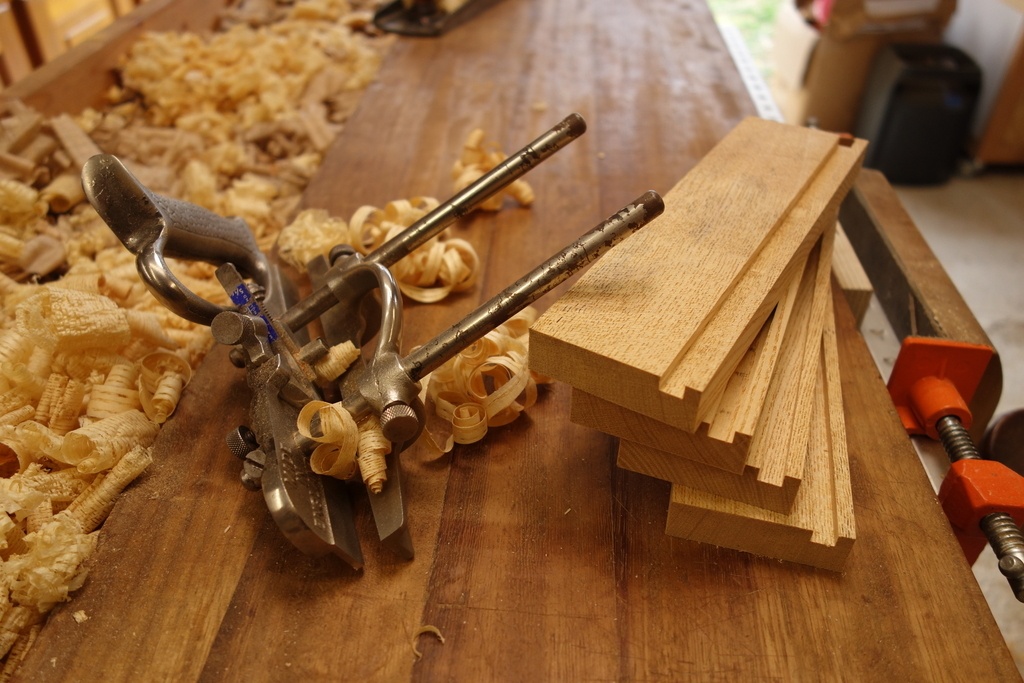

Je devais être trop pressé de faire les rainures avec le Record 044 😜
C'est plus logique en effet de tailler les queues avant !
Pour la coupe d'onglet, c'est beaucoup pour le fun et l'esthétique en effet.
Au départ j'envisageais une coupe d'onglet complète mais il aurait fallu faire 3 ou 4 queues, avec deux seulement ça ne marche plus. En tout cas j'ai pas réussi à le concevoir avec seulement deux queues.
J'aurais pu tailler carré mais avec la rainure les pointes au bord auraient été vraiment fragiles, je redoutais de casser ce tout petit bout au montage à blanc ou collage.
Finalement c'est là qu'il y a le plus de jeu!

Guilh63
( Modifié )

Magnifique boîte! je n'avais jamais vu cet assemblage. Il a l'air plus simple que des QA avec épaulements d'onglet, mais peut-être u poil plus long? à tester!
Pour le corroyage: perso, je commence toujours avec un gros riflard en bois qui envoie du copeau. Un coup sur les bosses, éventuellement un petit coup sur l'ensemble. Ça me permet de garder ma varlope (#7, comme toi je crois) avec un réglage fin.
ça fait longtemps que j'avais pas vu de vidéo intéressante, sans commentaire...

Airdrien

Merci Guilh63 !

C'est un Stanley #6. Oui un rifflard aurait aidé à dégrossir plus vite. En fait j'ai eu peur d'abîmer ce noyer qui est précieux pour moi. Vu le grain noueux j'ai pas pris de risque d'arrachement. C'est un vieil arbre que mes parents ont dû couper. Une grosse partie est partie en bois de chauffage, avant que je me passionne pour le travail du bois, il en restait donc très peu.
J'ai un Stanley #5 au fer courbé que j'utilise souvent, pour commencer !

Si tu aimes ce genre de vidéo sans blabla (j'ai hésité à enlever les titres aussi) regarde ce que fait Little Forest, un finlandais, moi j'adore !

Airdrien

La chaîne de Little Forest
Il a l'air de vraiment tout faire a la main (il a quand même une tronçonneuse et une gruminette maison), avec un sens de l'esthétique que je trouve admirable.

Guilh63
( Modifié )

je viens de voir la dernière vidéo: la colle animale fonctionne très bien en bois/métal et partira à la finition. Certains frottent le métal avec de l'ail... faut dire qu'on est pas à une odeur près!

Airdrien

Punaise de l'ail en plus 🤢
J'essaierai la prochaine fois, j'ai eu bien la rage avec la cyano !
Merci pour ce bon conseil !
