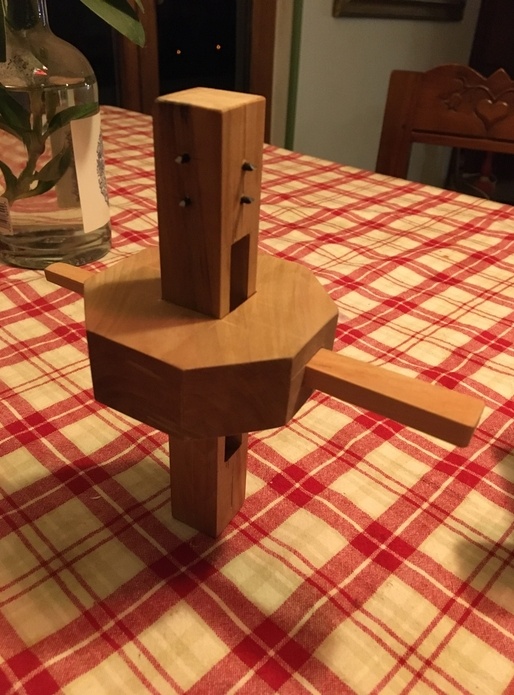

Après le trusquin de Roubo je me suis attaqué à son trusquin d’assemblage.

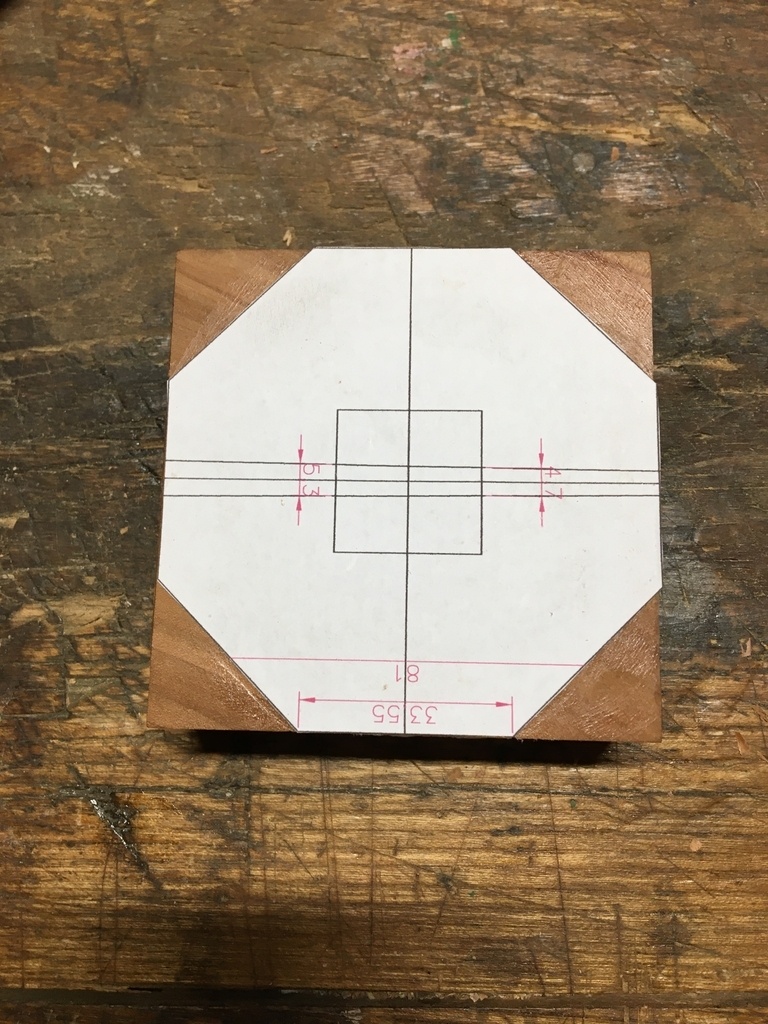

Ayant analysé finement l’image avec mon DAO je me suis vite rendu compte qu’il ne correspond pas vraiment aux dimensions des explications et qu’il me faut créer un plan réellement utilisable.

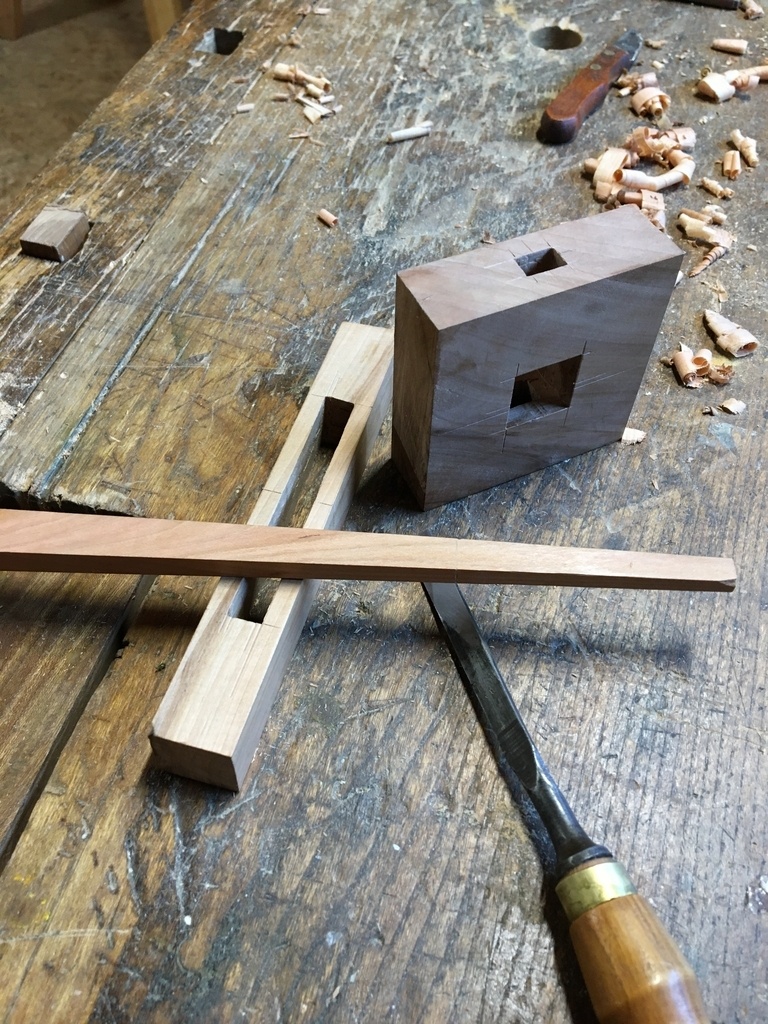

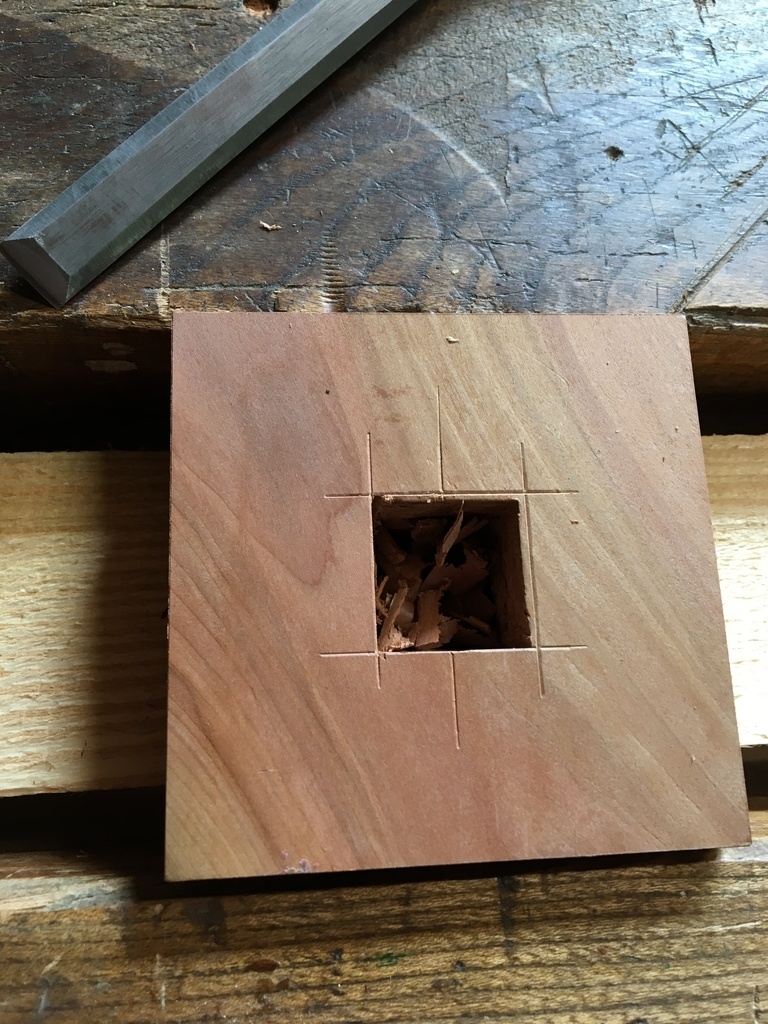

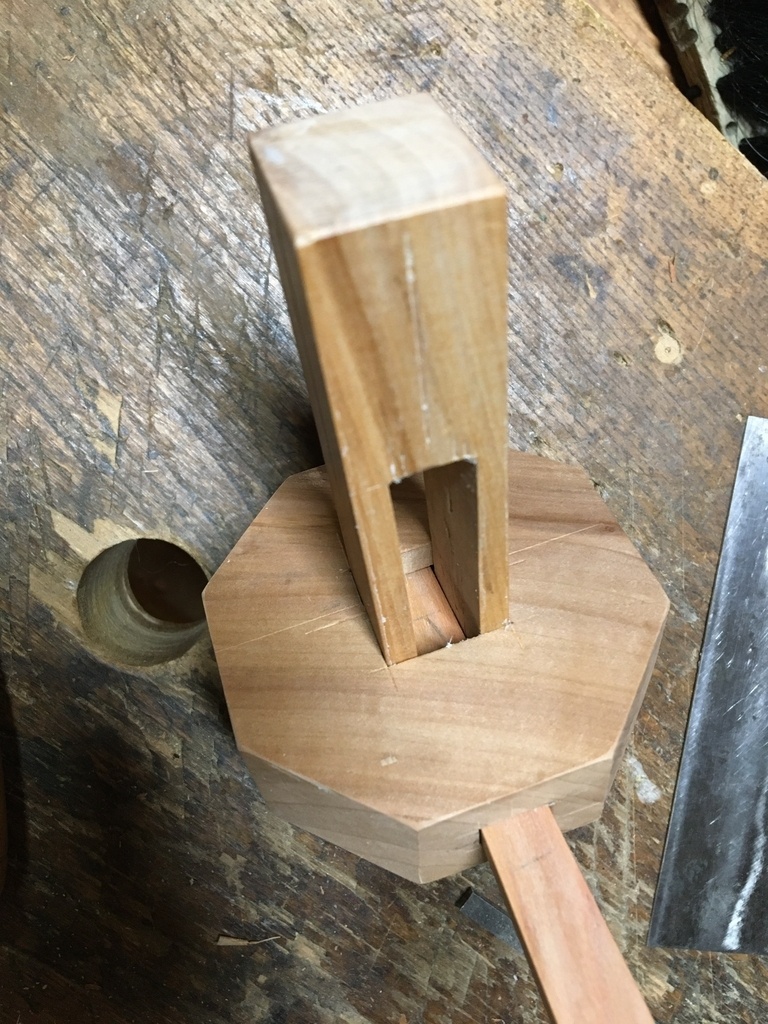

La réalisation avec des outils à main s’avère très délicate, toutes les pièces présentent des biais qu’il faut ajuster à quelques 10èmes de mm.

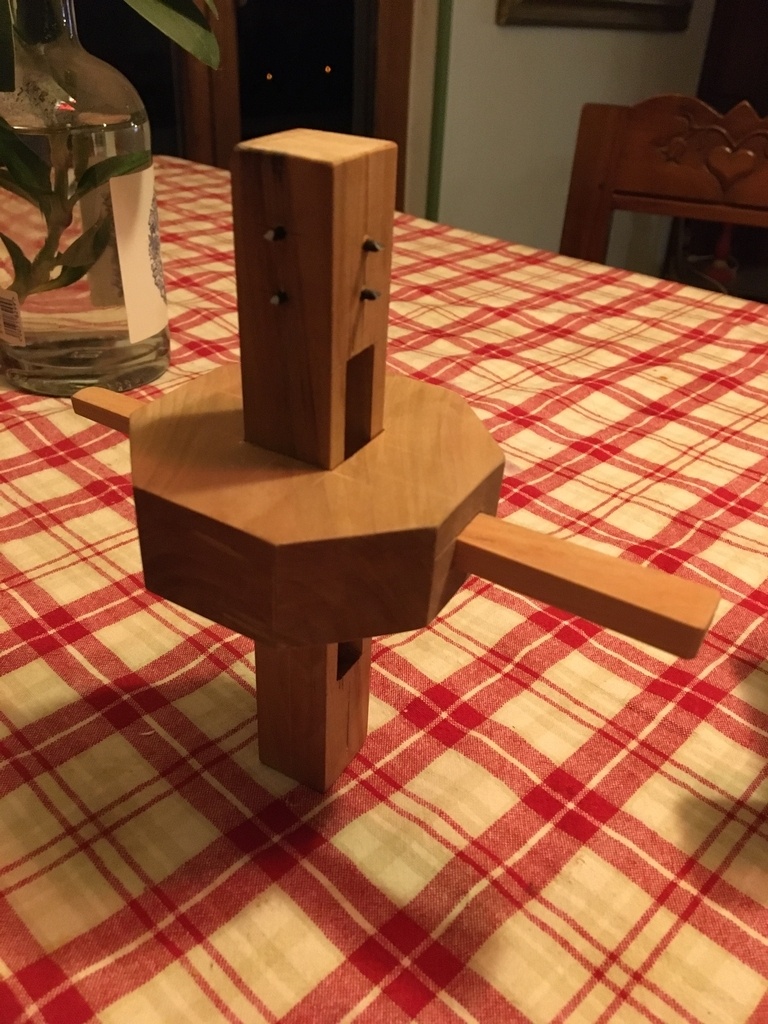

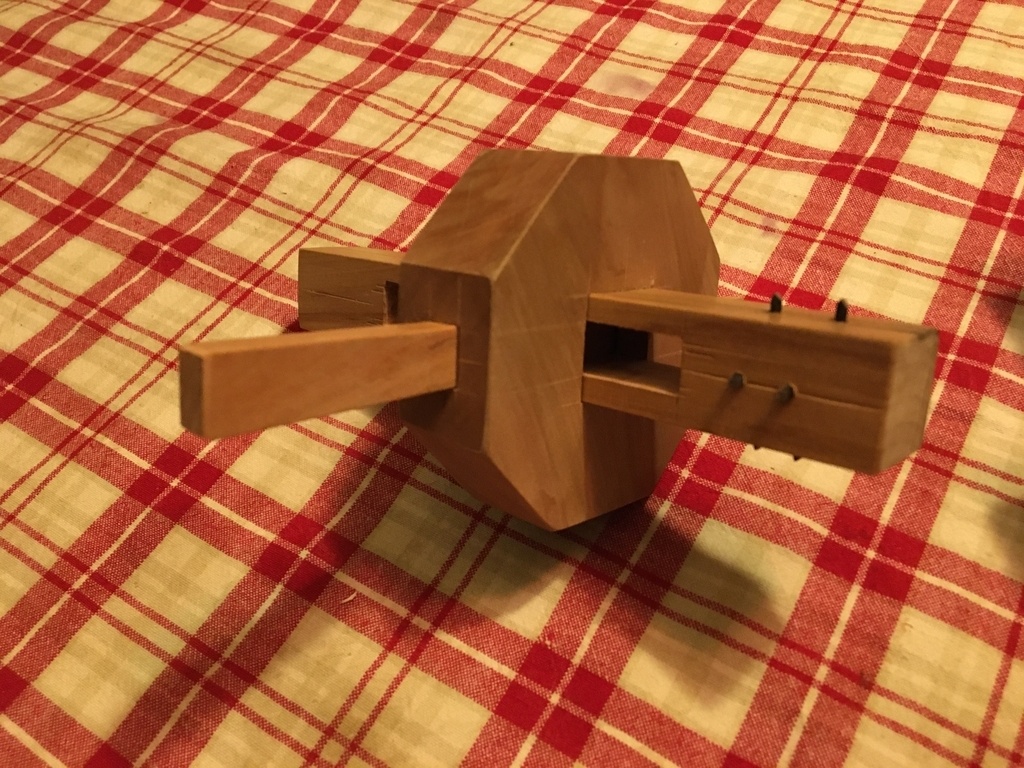

Au final ça fonctionne plutôt bien, c’est la bonne surprise car ayant fouillé le web pendant des heures et dans trois langues je n’ai trouvé aucun trusquin de ce types : collections, musées, spécialistes du travail du bois, rien.
Alors je m’étais dit que ce trusquin n’avait jamais existé !
Je vais encore le tester avant de lui faire sa finition: huile de lin et gomme laque.

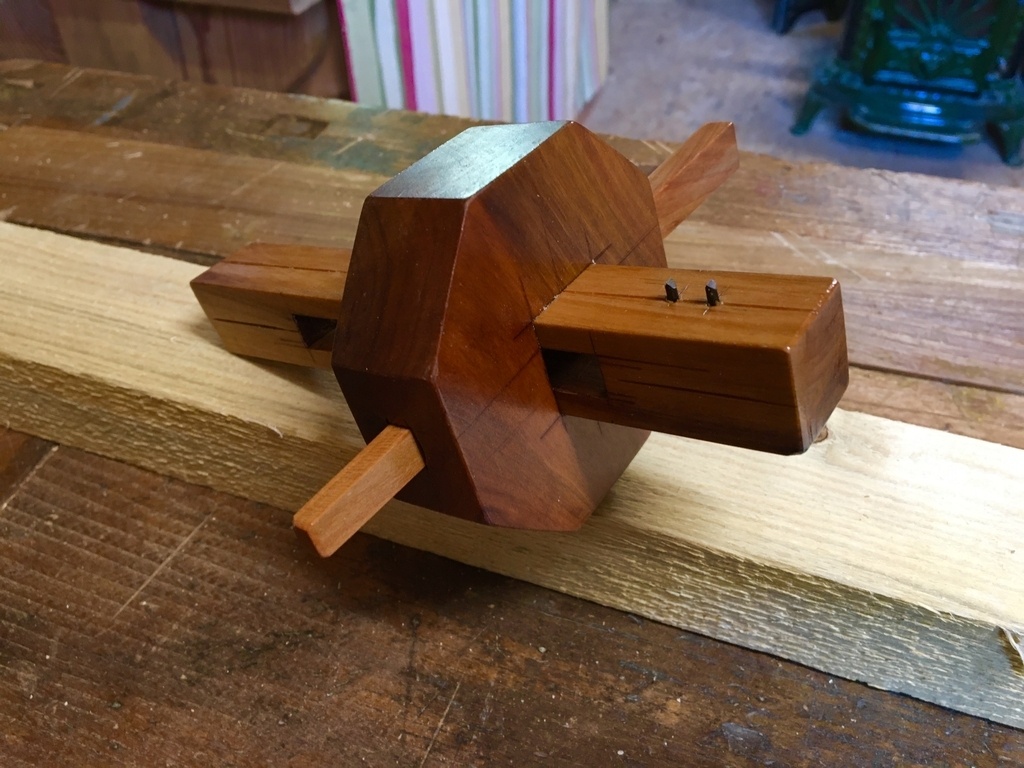

Voilà, la finition est faite.
Publications associées
Licence
Discussions
Encore une jolie réalisation!
Tu as choisis quels écartements, pour les clous?

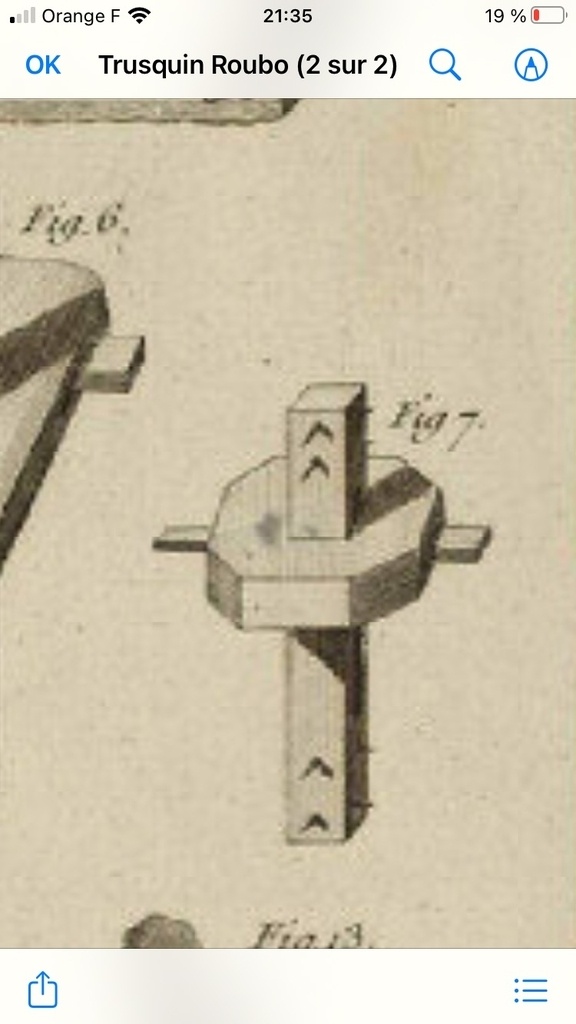

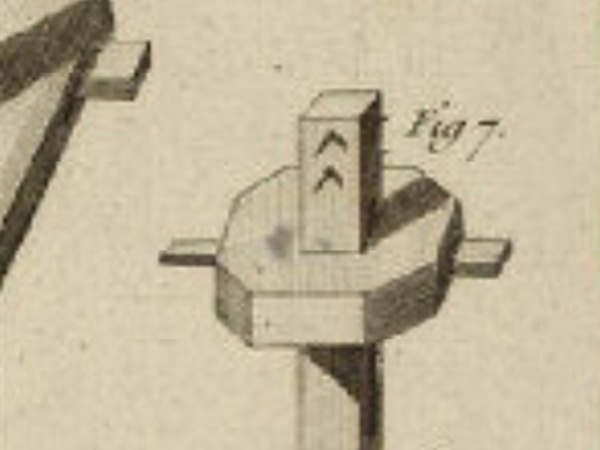

Si je vois bien, sur le dessin de Roubo, il y en a des deux côtés, ce qui signifie que l'on peut théoriquement avoir 8 écartements, non?
Pour l’instant j’ai 8/10/12, si on équipe les deux côtés on a 8 possibilités.
Belle réalisation !
Merci, exercice difficile!
Génial ! Il est super beau !
Hâte d'avoir ton retour sur son utilisation.
En tout cas chapeau, pas évident à réaliser mais : he's alive !
Merci, en fait ça fonctionne très bien, le serrage est très efficace car la légère flexibilité des joues de la tige les colle contre les côtés de la mortaise du corps. Mais la réalisation demande beaucoup d’expérience.
bel ouvrage et expérimentation !
Merci Sylvain, oui c’est une belle expérience, j’adore faire et réhabiliter des outils anciens.
J’aimerai faire un trusquin à couper. Tu connais ?
Wolfie le placage !

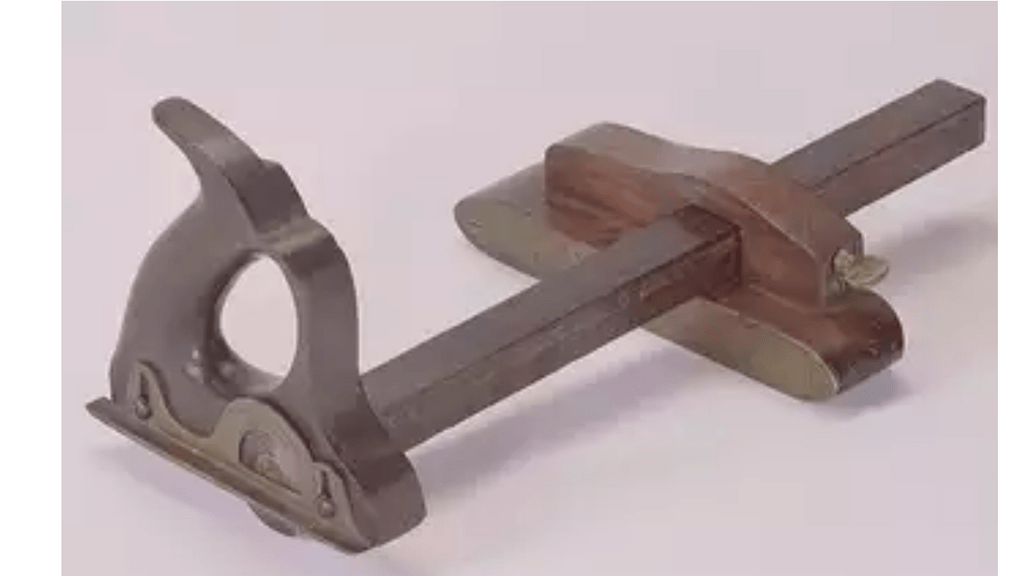

sylvainlefrancomtois Non à couper des planches, je te mets une image. En anglais ils disent slitting.
Wolfie je suis pas convaincu ! à par du placage (+/-épais) je vois pas l’intérêt , et quid du fil du bois ?
youtube.com/wa...h?v=LCpdd98gLNQ
sylvainlefrancomtois Effectivement le résultat n'est pas probant.
Et de plus utiliser cet outil me parait très pénible. Ceci dit c'est un très bel outil et une gageure de le fabriquer.
Bonjour
A part la difficulté de réalisation (que tu as surmontée avec brio), quel est l'intérêt de ce système de blocage ?
J'y vois plus une limite de la plage de réglage. Ou je n'ai pas bien compris.
Je suis passionné par l’ébénisterie du 18 ème avant tout et je souhaitais comprendre cet outil qui certainement, dû à la réalisation difficile, n’existe nulle part.
En fait le blocage est extrêmement efficace car du fait de la rainure les deux côtés de la tige sont légèrement souples et se serrent sur les joues de la mortaise en plus des deux biais de la clef.
J’avoue que je suis aussi très sensible à l’esthétique des outils anciens.
Prochain projet trusquin à refendre, j’ai un modèle à tomber!
