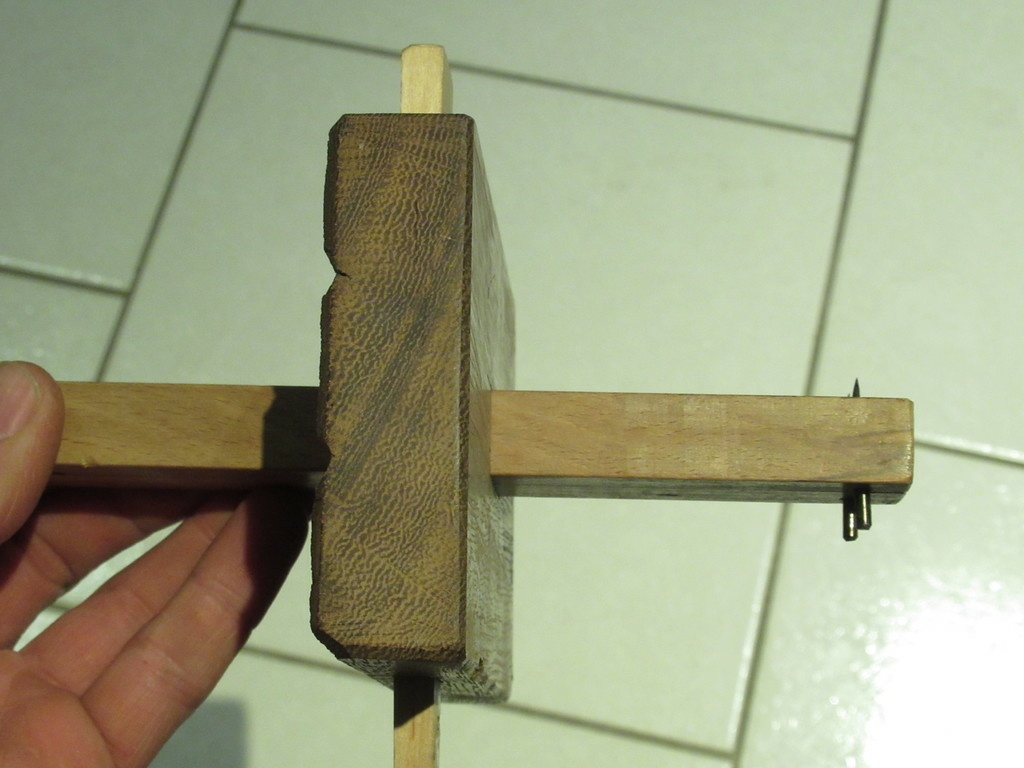

Trusquin à deux pointes, dit trusquin d'assemblage.
Permet de tracer à la fois le tenon et la mortaise, en une fois.
J'en avais déjà un mais pas du tout satisfaisant car bloquer la tige avec une vis n'est pas du tout pratique pour le réglage, et puis ça nécessite deux mains !
Explication du design:

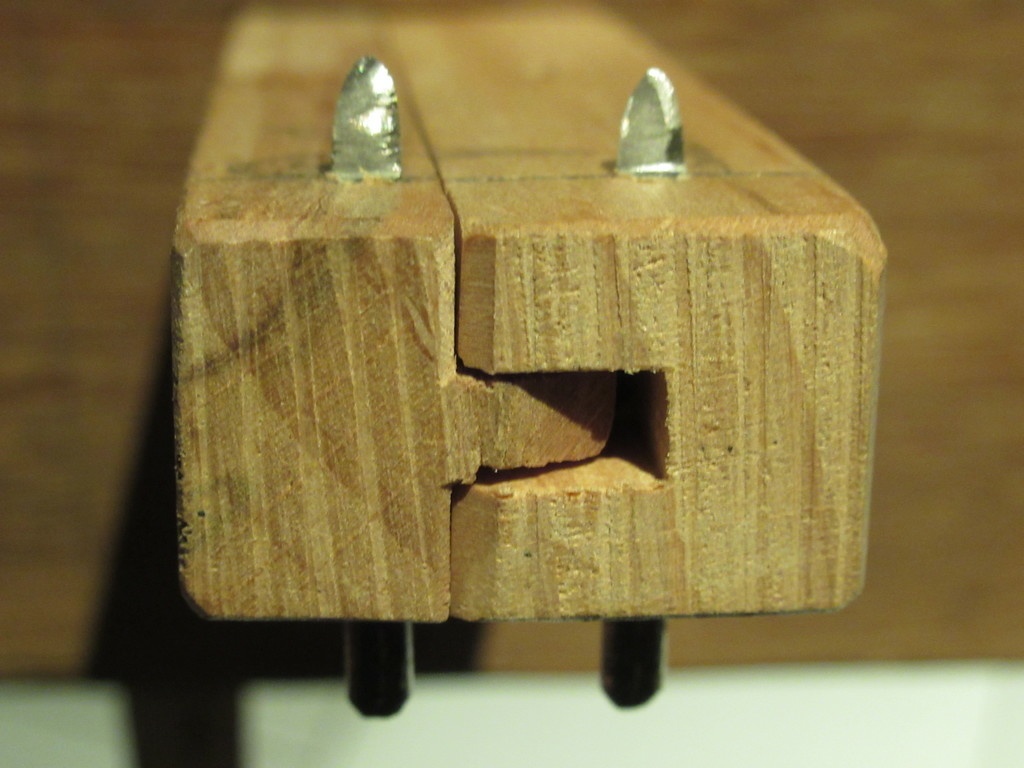

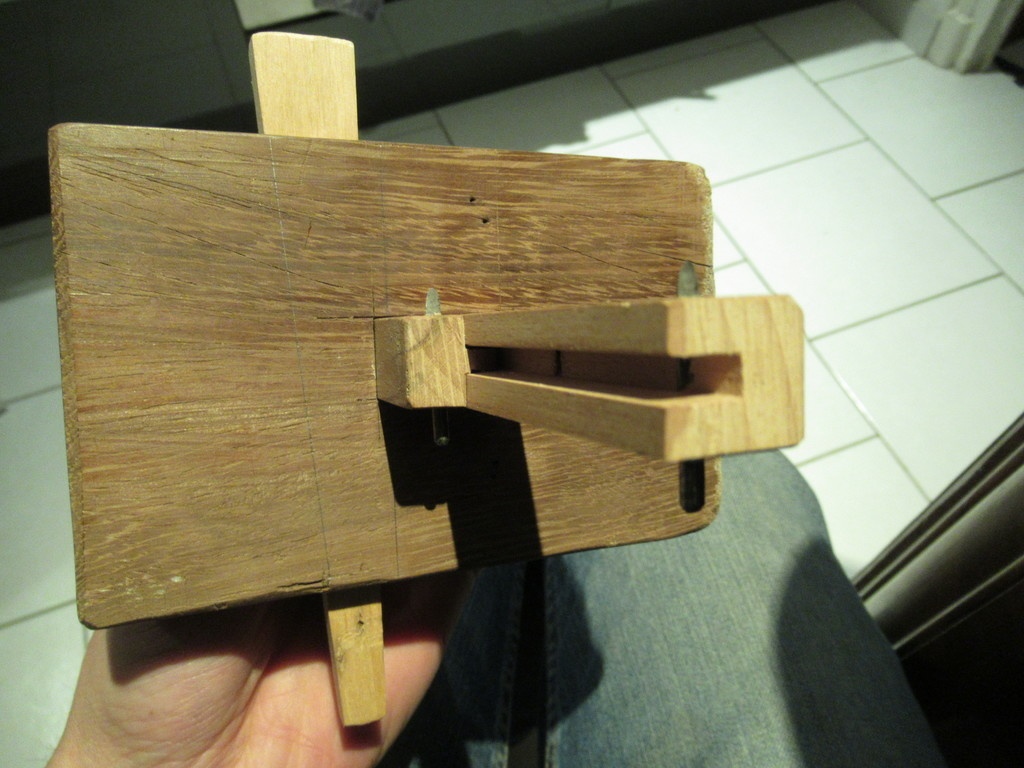

- Un trusquin à deux pointes indépendantes, liaison glissière entre les deux tiges pour augmenter la rigidité par rapport à deux tiges indépendantes;
- le coin est positionné de sorte à plaquer les deux tiges l'une contre l'autre;
- ce qui donne l'orientation du fil pour le corps du trusquin (perpendiculaire au coin).
- Des pointes affûtées comme dans le document qui m'a inspiré pour mon précédent trusquin.

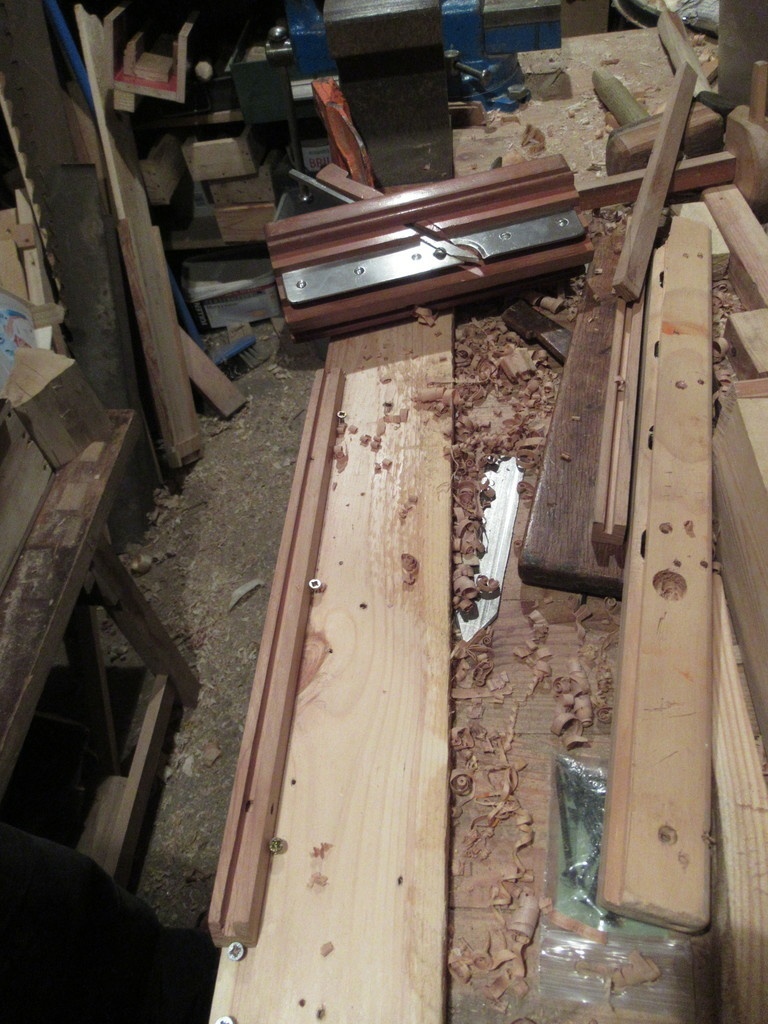

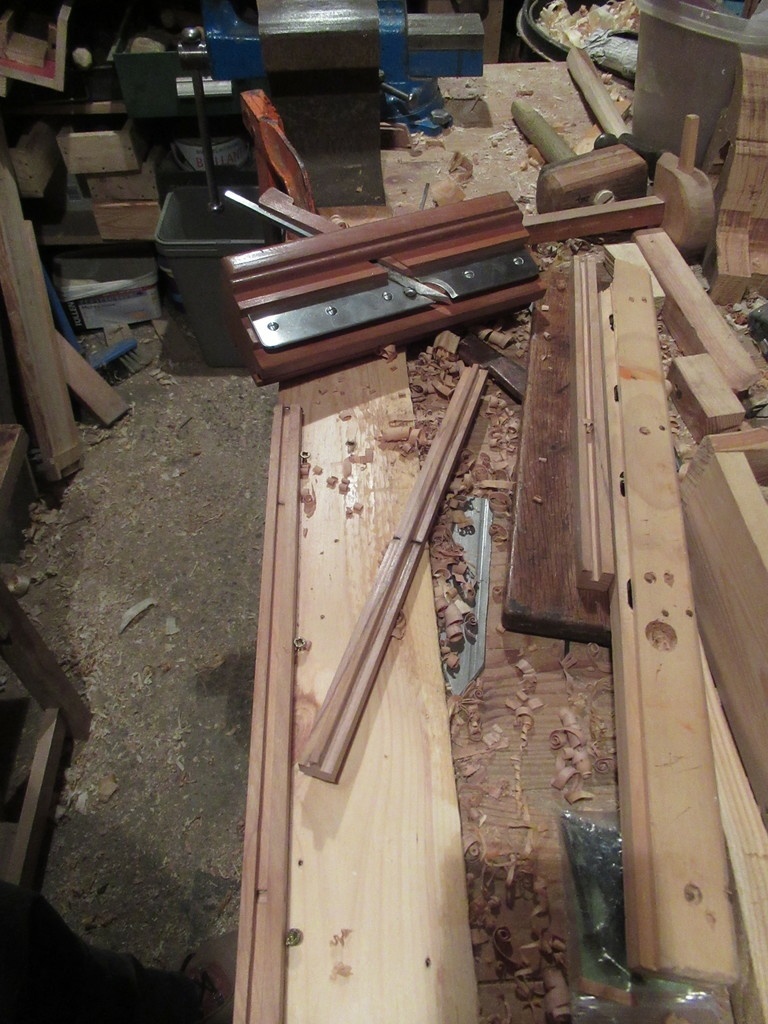

Je commence pour les tiges par pousser rainure et languette au bouvet.
Comme j'en bave pour la languette, je termine au guillaume et c'est bien ainsi !
(oui, il me faudrait une presse pour tenir ma baguette, c'est prévu !)
J'ai hésité entre teck et iroko pour le corps du trusquin, mais le morceau de teck était trop petit pour une prise en main satisfaisante, alors va pour de l'iroko.
[Pour la petite histoire, ce sont des bois flottés que j'ai récupéré en mer lors de mes voyages en kayak de mer. Bon, ça reste des déchets de bateau ou de ponton, mais plus facile à réutiliser que des tongs, car on a rarement la chance de trouver la paire...]

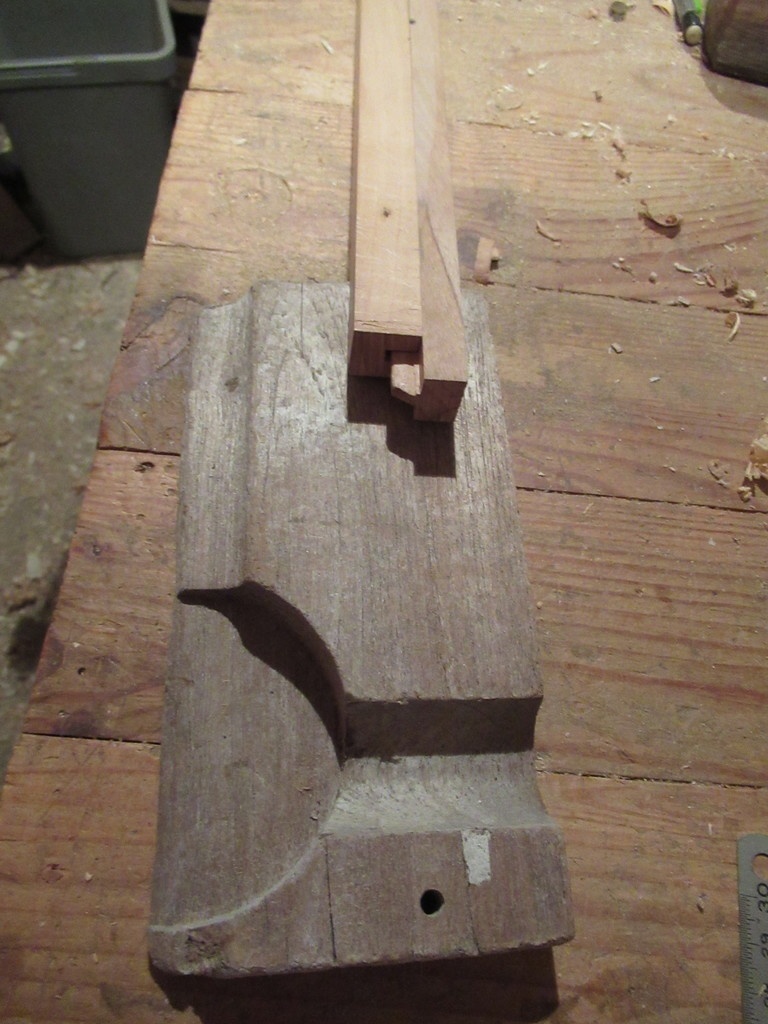

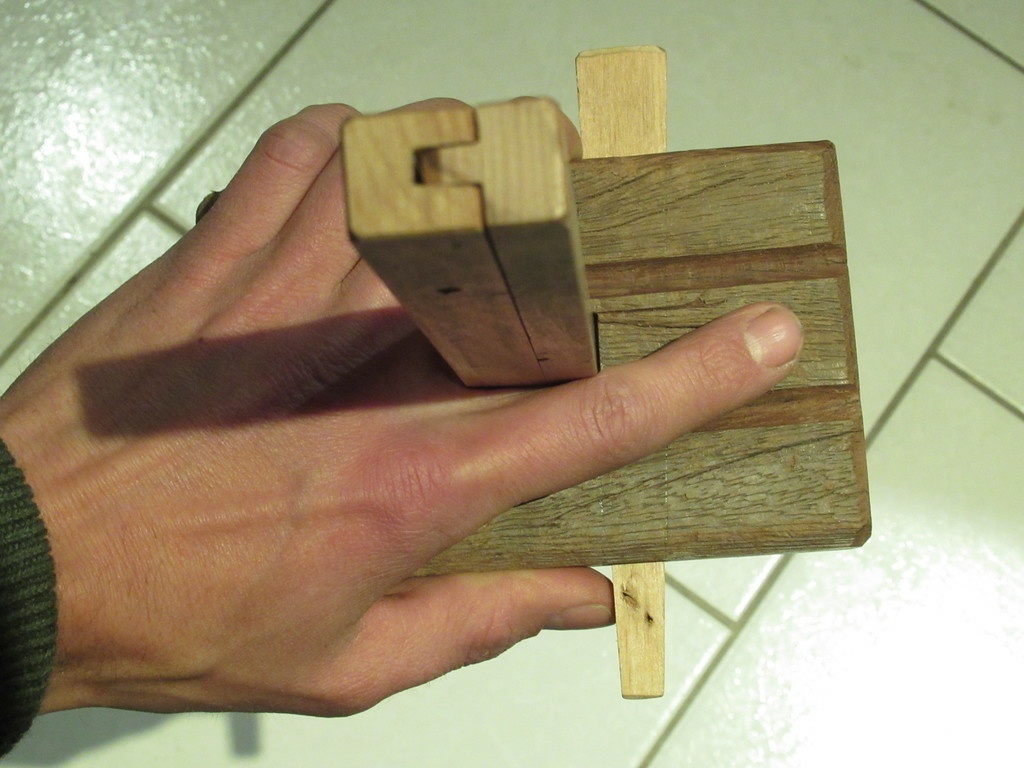

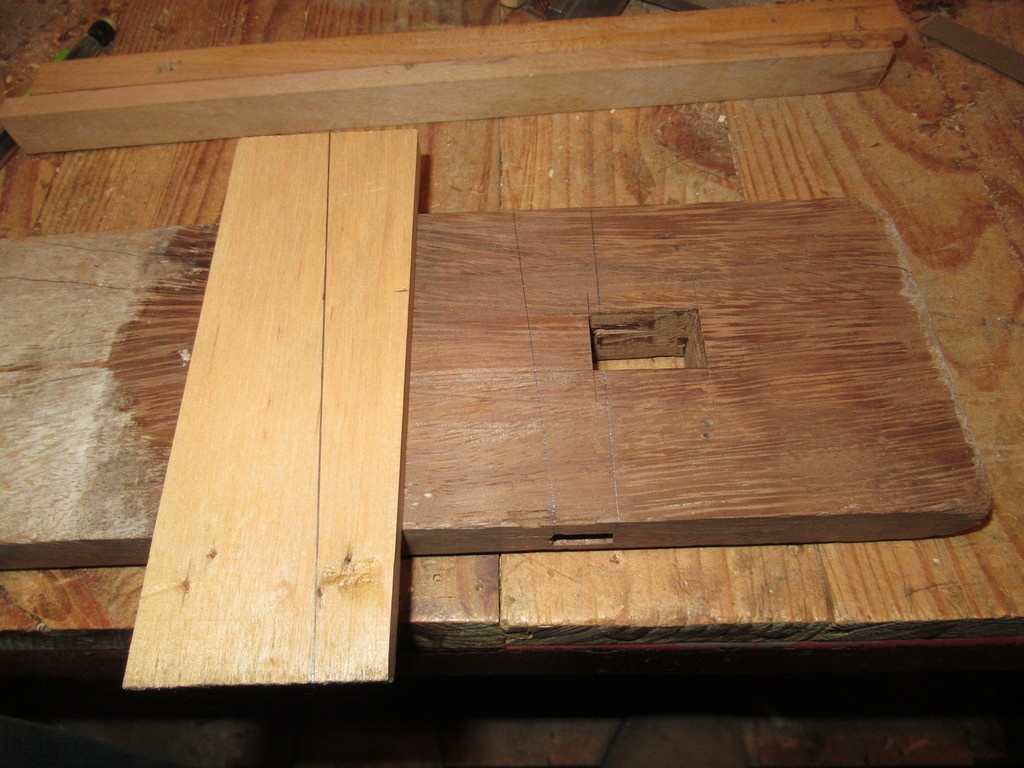

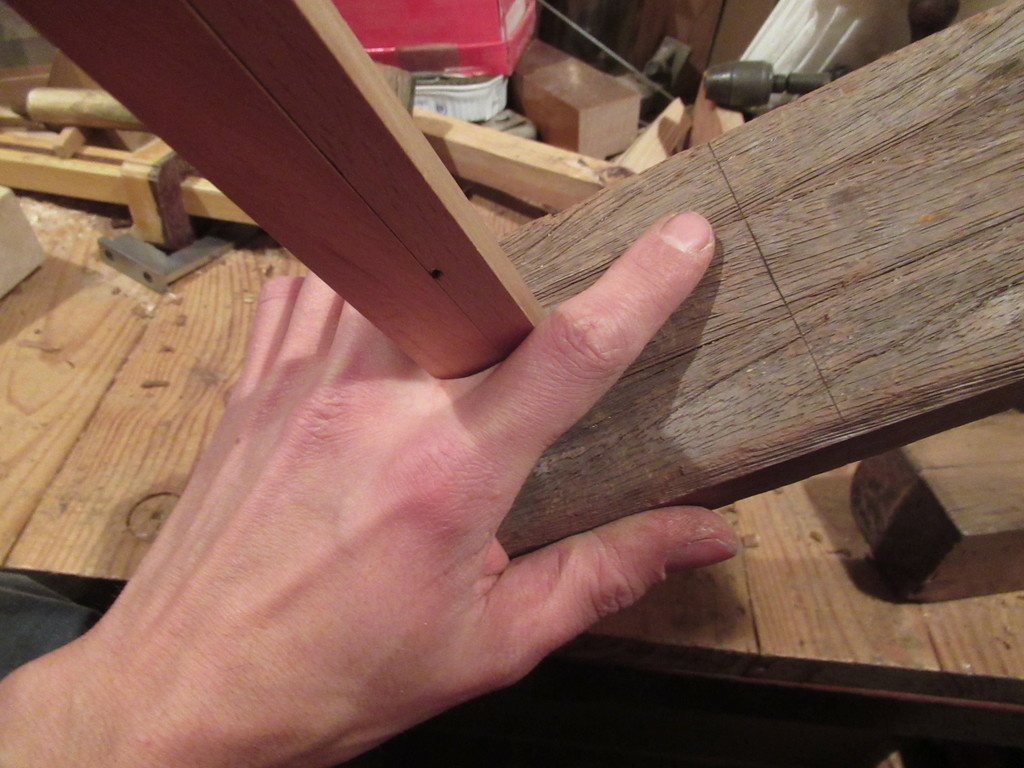

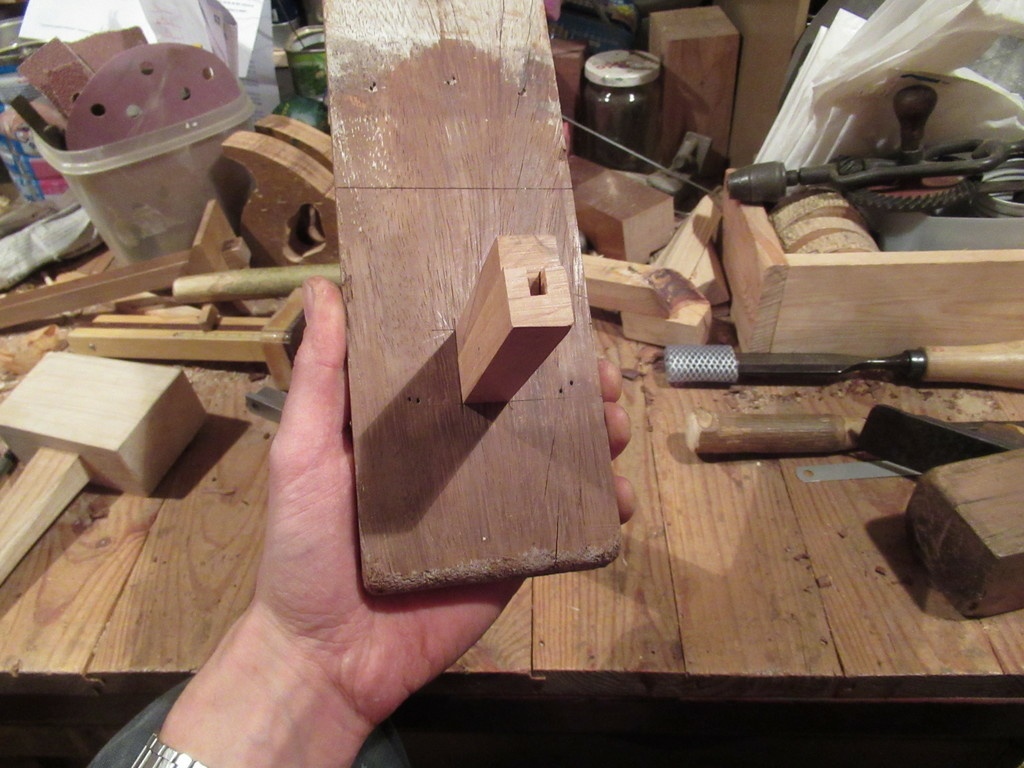

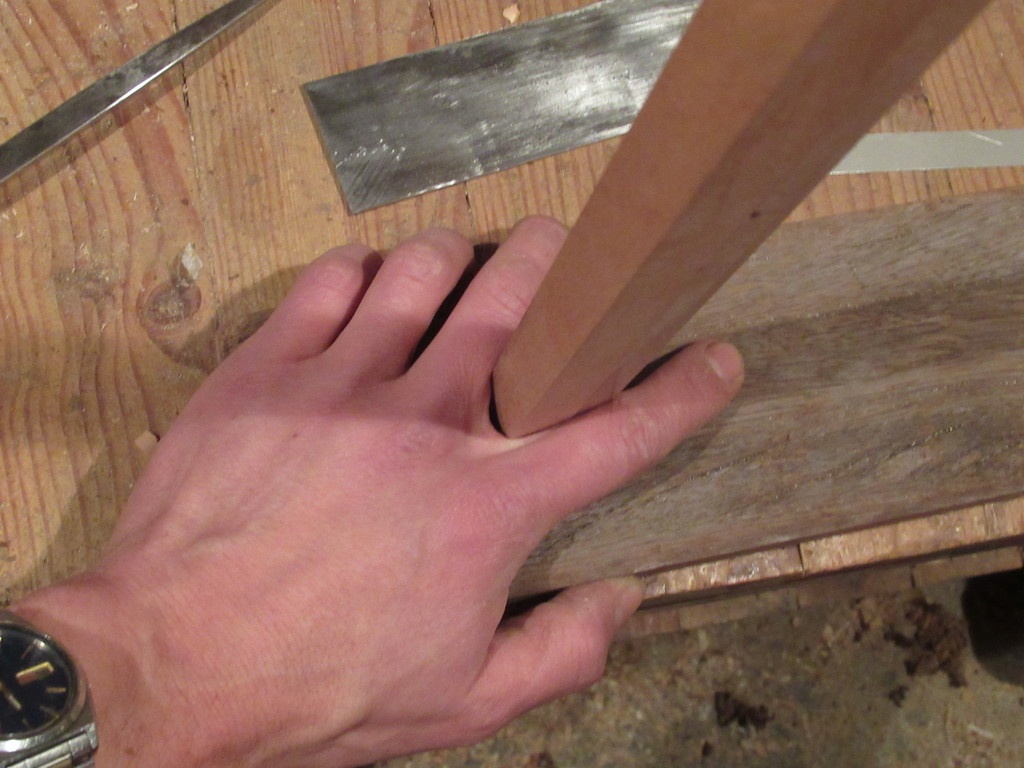

Essais pour le positionnement de la tige et la préhension de l'engin, tracé de la mortaise (avec mon ancien trusquin que je n'aime pas !), puis taille de la mortaise pour le passage de la tige.
Pour finir, tracé de la mortaise pour le coin, mortaise et ajustement du coin. Pente du coin d'environ 8%.
Erreur à ne pas faire, il fallait tailler la mortaise du coin avant celle de la tige, car risque d'éclats à l'intersection des deux mortaises.

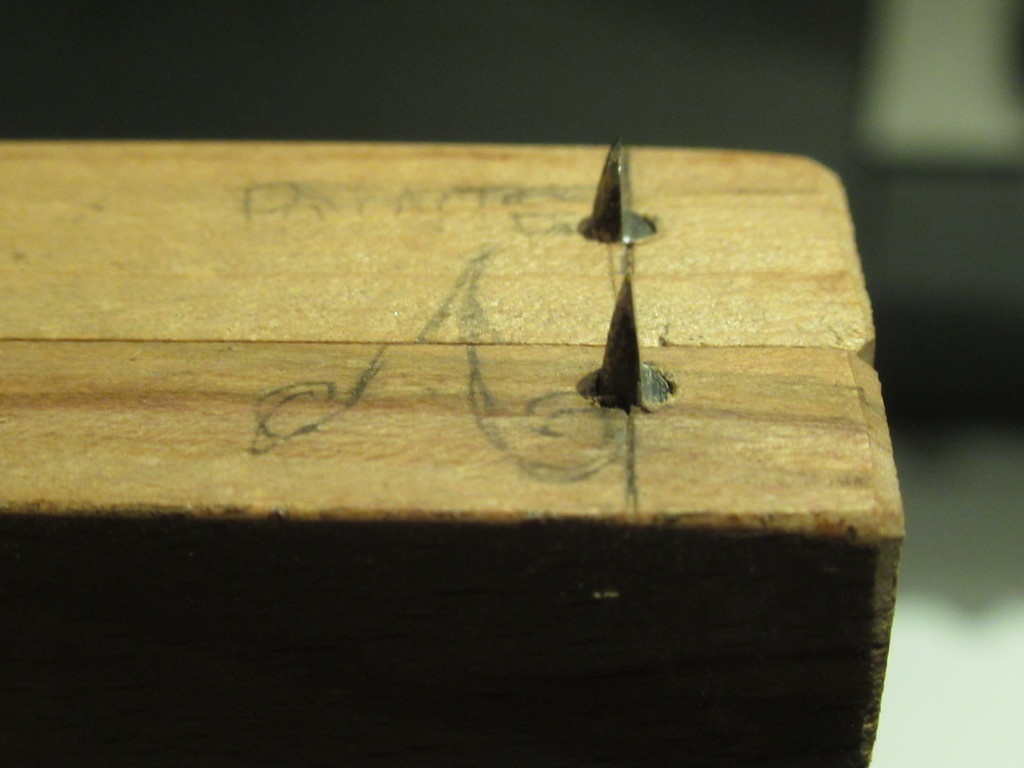

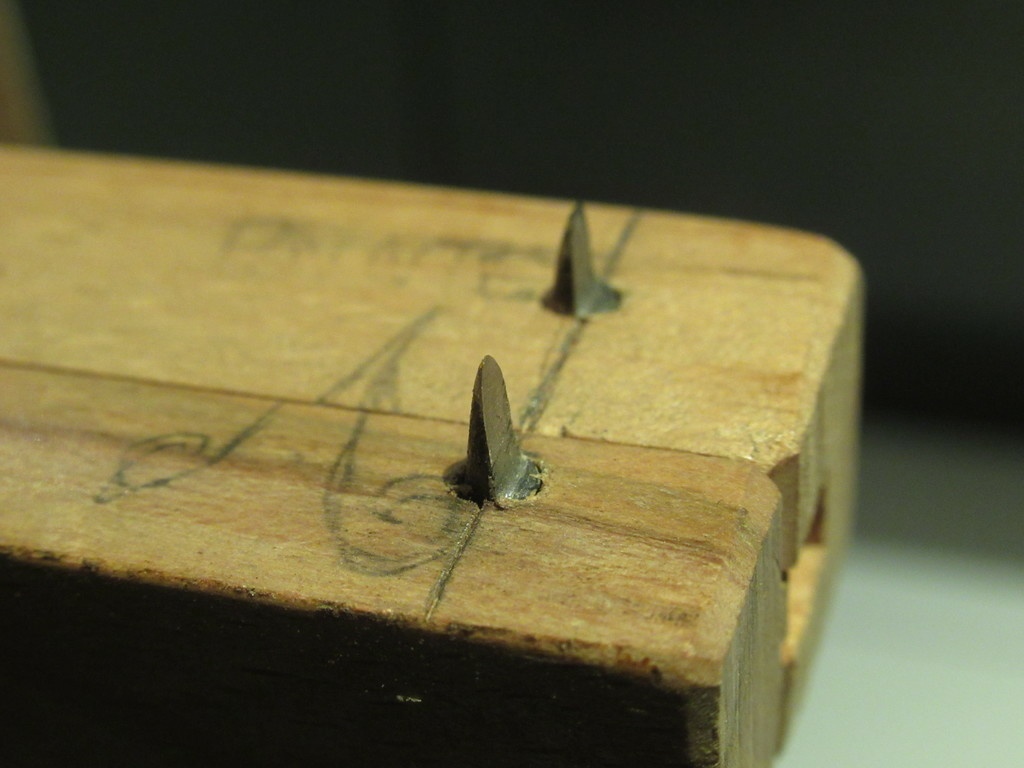

Les pointes de traçage sont en acier Stub (100C6) de diamètre 3mm
- ébauchées à la lime;
- trempées à l'huile (de friture !);
- affûtées à la pierre fine.
Conclusion:

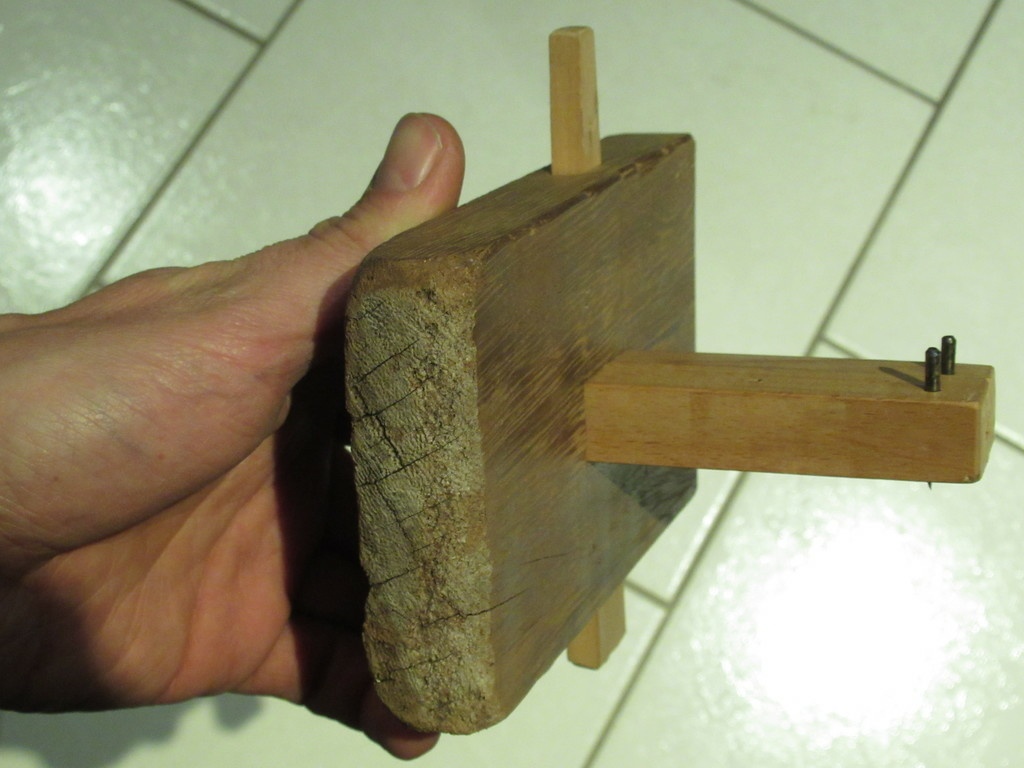

Au final je suis content,
- prise en main agréable;
- les pointes sont très efficaces (je me suis même coupé avec !);
- le réglage des deux pointes se fait bien (notamment grâce au fait que les deux tiges tiennent bien dans la main);

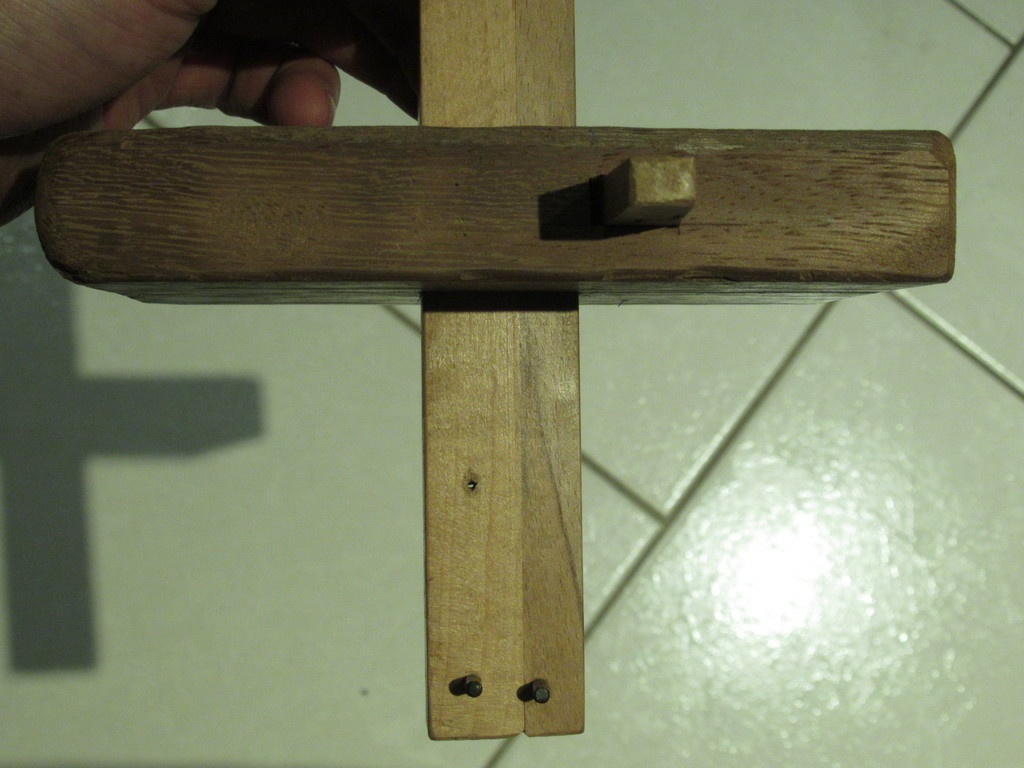

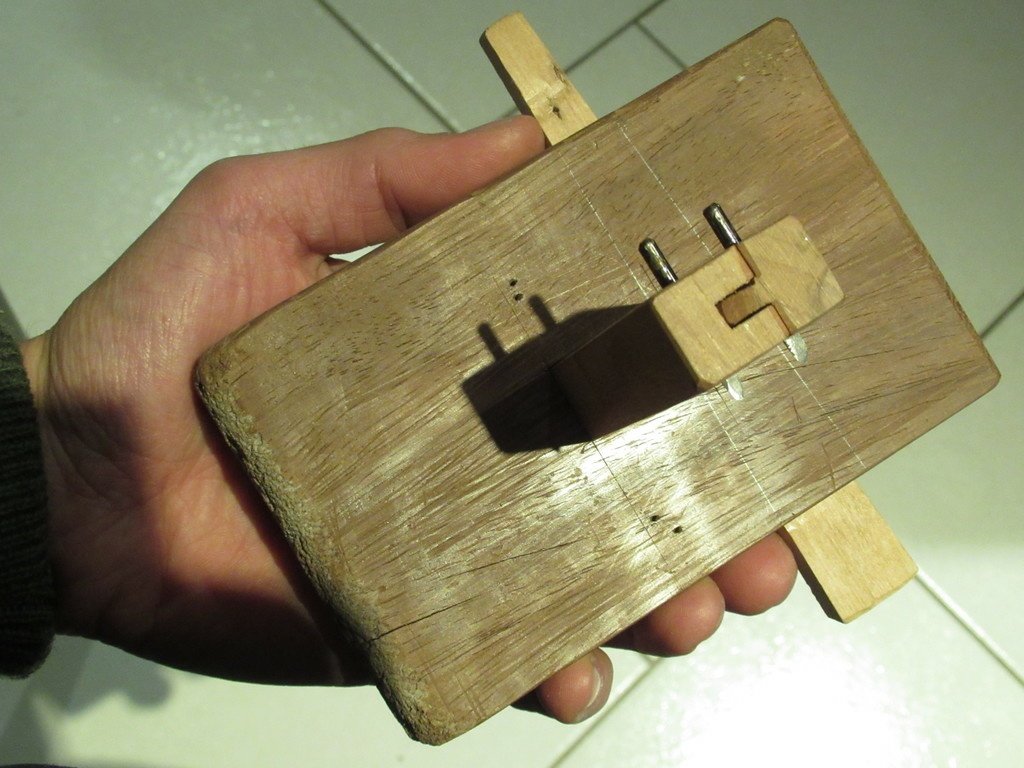

- le système de coin est toujours aussi efficace pour bloquer les deux tiges, d'un coup sur l'établi (et d'une main).
Dimensions des deux tiges assemblées: 17mm x 28mm x 310mm
Dimensions du corps: 147mm x 91mm x 25mm
Très utile pour tracer tenons et mortaises,
un bon exercice pour tailler des mortaises ;) !
Publications associées
1 retour d'expérience

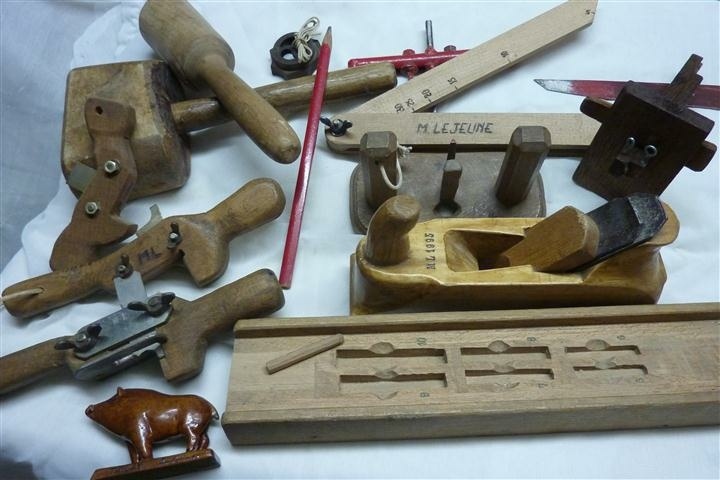

J'ai récemment trouvé, dans un lot d'outils, un trusquin double de conception assez semblable au mien. Appartenait au père d'une personne d'une cinquantaine d'année, pour la datation...
- Double tige en buis, petite rainure et languette, munies de pointes;
- tête en cormier;
- serrage des tiges indépendant, par vis en laiton.
J'ai limé l'extrémité des vis, pour améliorer la planéité de la surface de contact, ajouté une pastille de tôle acier mince dans celle en laiton pour augmenter la rigidité, et ainsi moins marquer les tiges avec le serrage des vis.
Dimensions tige : 20x25 x 220mm
Dimensions tête : 60x70x20mm
Les pointes sont à affûter car un peu rouillées.
Sinon, mon propre trusquin va bien, pratique à l'usage, le décalage des deux pointes ne me gêne pas, elles sont bien tranchantes.
Licence
Discussions
oui il a l'air très agréable! très beau bouvet! je crois que je vais aller faire un tour en mer pour trouver du bois!!!
Mortaise du coin au ciseau également?
Perçage avec une mèche de 8mm puis bédane de 8mm pour finir. Car comme la mortaise est étroite, c'est difficile à faire sans avant-trou.
dneis merci de ta réponse, je vois mieux!
bonjour
l' idée est sympa , mais le fait que les deux pointes ne soit pas alignées pour moi me créerait un handicap
j ai du faire 3 trusquins pour mon usage à l' école il y a 60 années donner moi votre adresse je vous enverrai les photos
un simple pour tracer et fileté
un pour tracer les tenons et mortaises à mesures fixes
un pour le même usage mais à mesures variables
a l époque apprenti menuisier
le mien a 60 ans aussi mais les tiges serrées différemment je n'utilise pas la même surface d'appui du plateau usage moindre si possession machines ...
Il est super ce trusquin
Salut dneis, je déterre ton post pour une petite question ! J'ai bien aimé ton trusquin alors je me suis permis de
m'en inspirer librementle copier... Ahem ! Mais je me demandais comment tu as fixé les pointes ? La seule idée qui me vient c'est en force dans un trou sous dimensionné d'1mm, c'est la bonne piste ?les pointes rentrent à force dans leur trou.
Quand à dire quels diamètres j'ai utilisé, je ne sais plus !
A mon avis, j'ai du percer à 3mm pour une tige de 3mm et ça rentre en forçant un peu.
Fais des essais !
Merci ! Je vais faire ça. J'ai déjà fait un test avec de la colle neoprene, non concluant. A poursuivre !
Chatongris bonjour
je prend des pointes a béton et je perce un trou deux dixièmes plus faible et je les affûte a la meule car de sont des pointes en acier
l amoureux des outil beau et pratique
etiennedesthuilliers merci Étienne pour cette recommendation. Je pensais utiliser une pointe en acier galva mais je constate que les pointes à béton sont trempées, cela sera plus indiqué. Un conseil précieux. Pour ce qui est de percer deux dixièmes en dessous, je ne sais pas qui vous fournit en forets mais je ferai de mon mieux avec ce que j'ai je crois...
bonjour mon marchand de foret me fournis ce que je lui demande de dixième en dixième
mais j achète des vrais forets pour professionnel de la mécanique pour une utilisation précise mais pas le matériel pour amateur
bien amicalement
etienne
