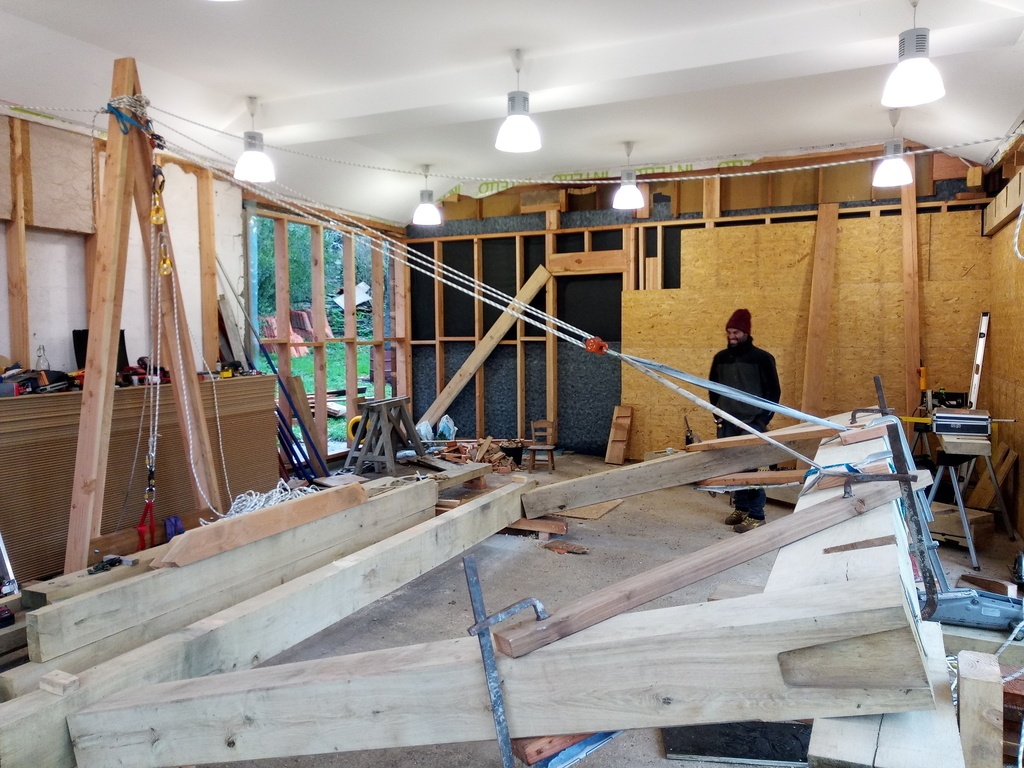

Je me retrouve cette semaine sur le chantier d'un ami charpentier. Il m'a sollicité pour le levage en sous-œuvre des 3 parties d'un sommier en chêne (les 2 autres parties seront présentées plus tard). Un chantier tout confort, au sec, bien éclairé. Des conditions de travail idéales.
Il construit actuellement sa maison ossature bois (c'est une rénovation complète) et ces dernières semaines, il a été occupé à tailler l'ensemble avec les 2 muralières de 10,6m de longueur totale. Un solivage en chêne soutiendra le futur plancher. Il a opté pour des assemblages en queue d'aronde, "technique arunda".
Il est constitué uniquement de poutres que l'on pourrait qualifier de, "méchantes". Avec une masse volumique comprise entre 600 à 900 kg/m3 et des sections en 20 x 20cm pour les poteaux et 20 x 30cm pour les 3 sommiers. Les connaisseurs-euses savent que ce n'est pas ce genre de bois que l'on porte "sur l'os" ou que l'on "envoie à l'épaule".

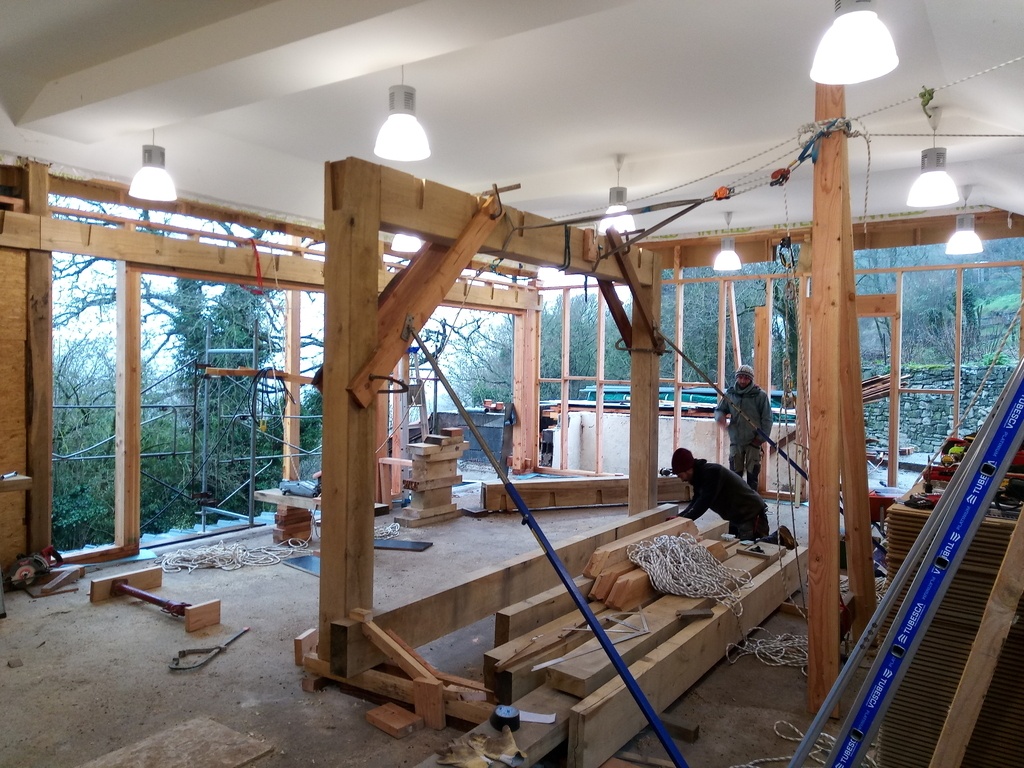

Ici, on se préserve en utilisant la démultiplication de force des mouflages et on met à profit la stabilité qu'apporte la chèvre et ses 3 haubans. Le levage devient alors fluide, sans à-coup et presque sans effort. L'ensemble du sommier (de 10.6m de long) a été levé dans la journée.

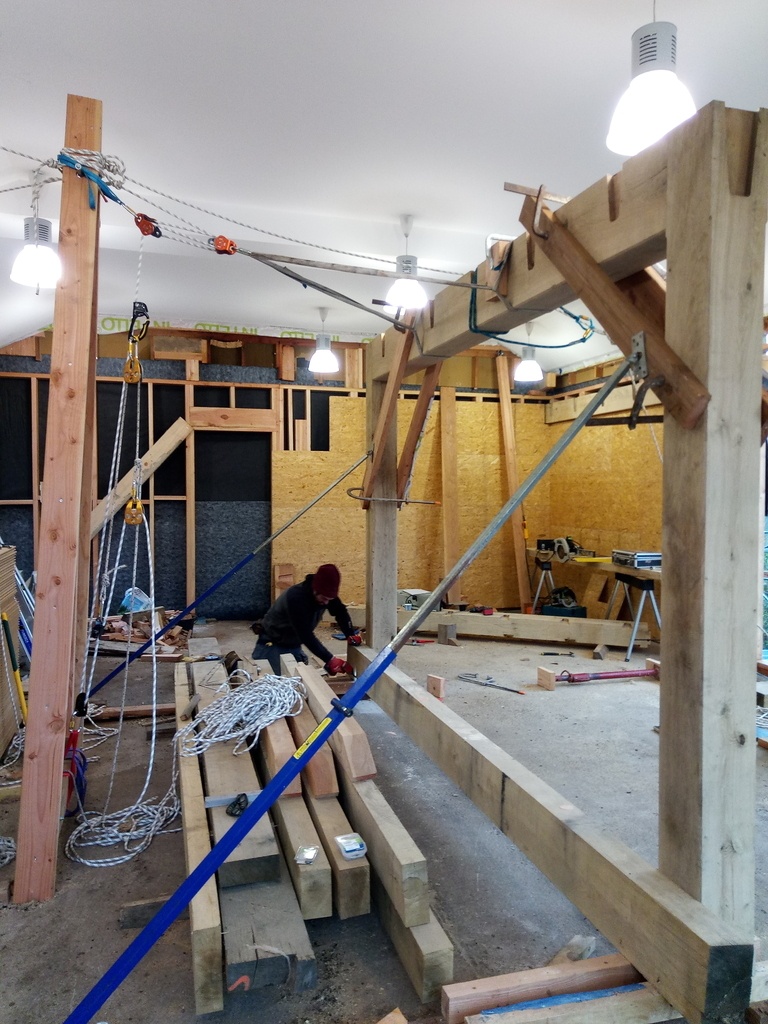

Pour que tout se déroule bien, le maitre mot c'est l'anticipation. Avant le début du chantier, la position des ancrages a été déterminé et correctement ancré, une méthode de levage a été choisie, les poteaux sont en buttée sur "un axe charnière" qui est la position définitive du sommier dans la pièce. Les efforts sont connus et vérifiés. Le seul potentiel problème que nous avions identifié était la hauteur disponible de levage (mais cette réflexion concerne d'avantage la seconde partie du levage).
Ces paragraphes ne dispensent pas de solides bases pour réaliser correctement les nœuds et lever en sécurité. Personnellement, j'ai une expérience en grimpe dans les arbres et es surtout réalisé une formation spécialisée. Le petit mémento du cordiste est aussi bien connu.

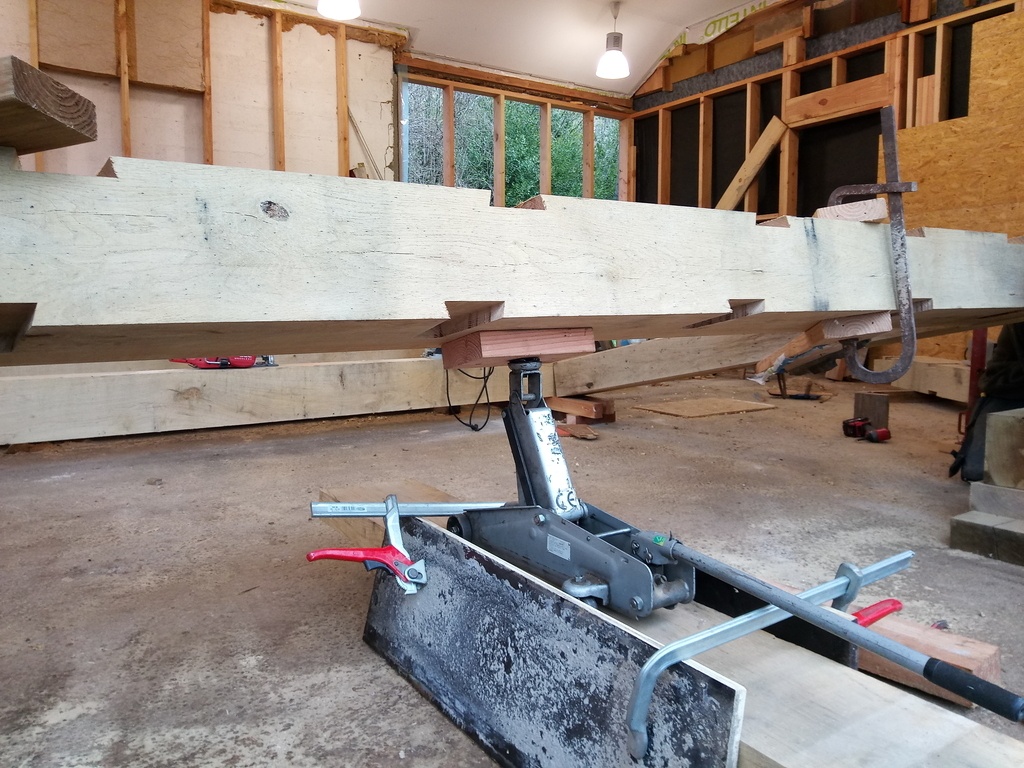

Le portique (poteaux + sommier) pèse environ 370kg, on est sur un chêne quasi frais de sciage. Ici nous n'allons pas lever la totalité de ce poids car les 2 poteaux restent en appuis au sol. La charge à déplacer est d'environ 280kg. Le sommier étant assemblé au sol, il serait très difficile de soulever ce poids sans engendrer des tensions sur la charge et les ancrages importants. En sur élevant le portique à l'aide d'un cric de voiture, on diminue considérablement les efforts à fournir par la suite.

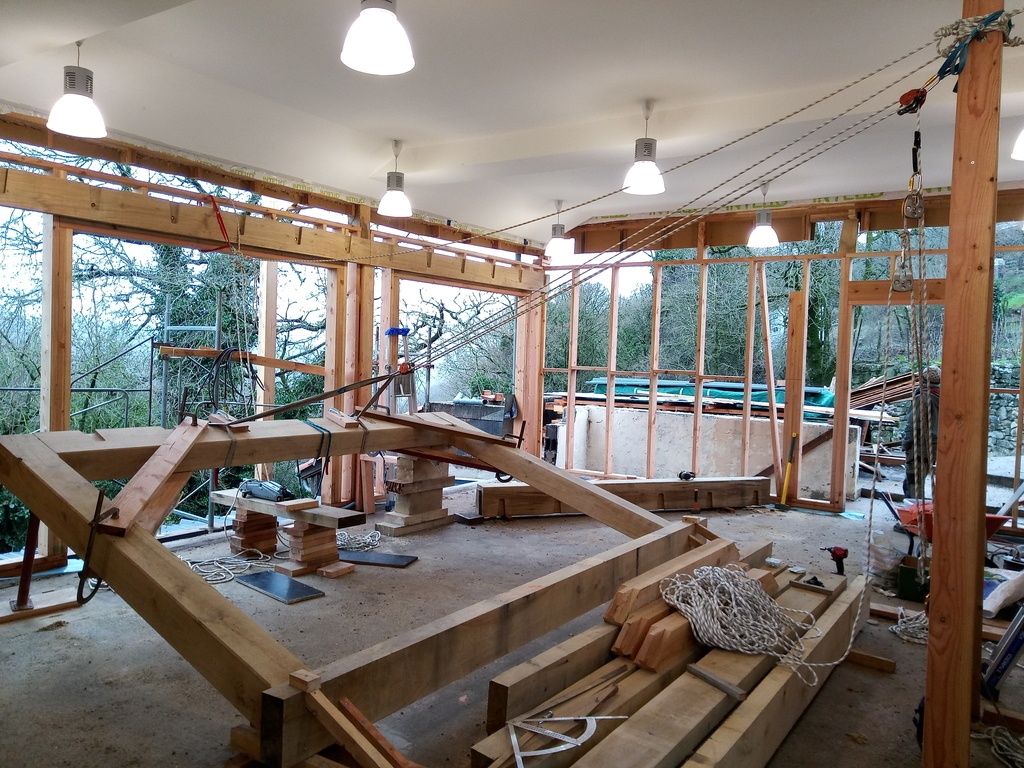

Directement placé sur la charge, un premier mouflage permet une démultiplication des forces par 4. Ces 4 brins de cordes permettent aussi de diminuer la charge appliquée sur la poulie bloqueur (c'est elle qui retient la charge). Installé sur la chèvre, un deuxième mouflage démultiplie par 7 la force.
Ce qui nous donne un mouflage théorique de 11 qui nous permet d'exercer une traction sur la corde d'environ 25kg pour lever une charge de 280kg! Je dis bien théorique, car en réalité, la démultiplication réelle doit tenir compte du diamètre des cordes et de leurs angles, du rendement des poulies et des frottements. En contrepartie, ce type de mouflages demandera plus de longueurs de corde et perdra en rendement (vitesse de levage).
La magie opère avec ce procédé vieux comme le monde, chaque levage est prenant et amène sa réflexion singulière. Je trouve cet univers passionnant.
La suite bientôt.
