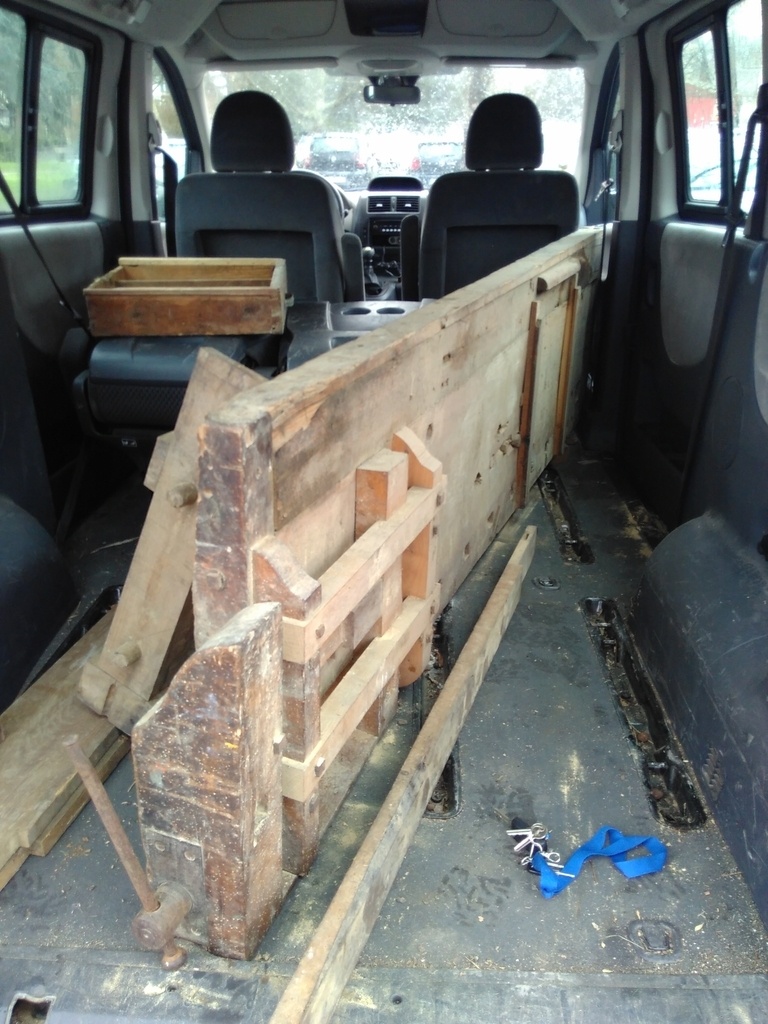

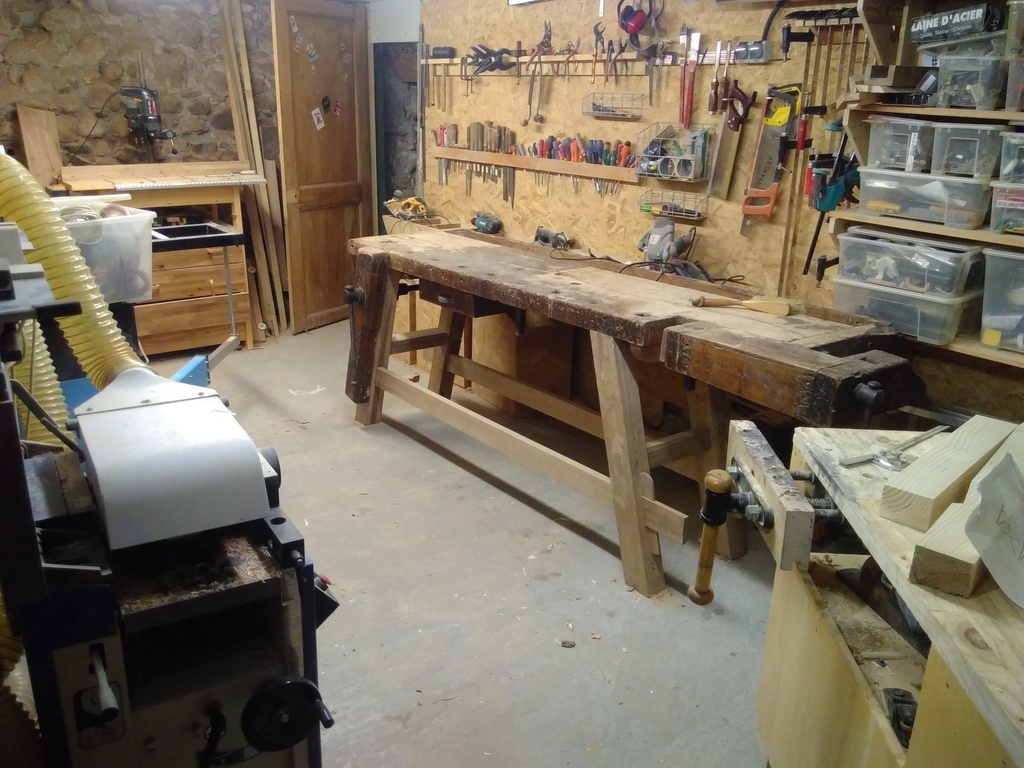

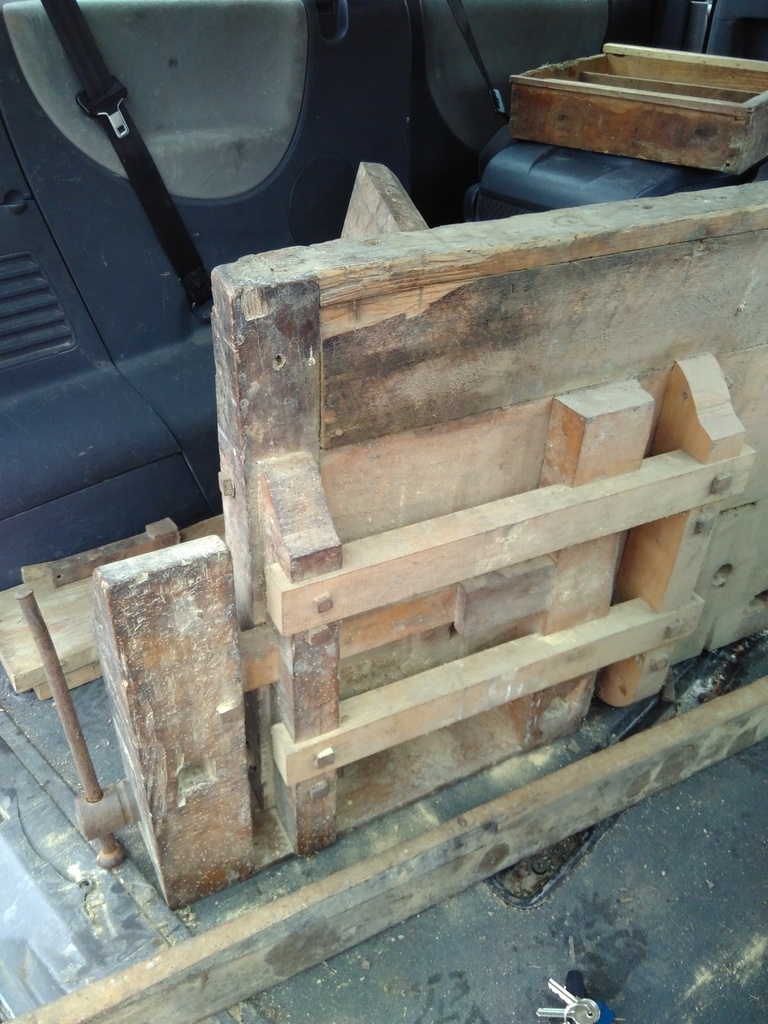

A la base j'étais partis sur la conception et la fabrication complète d'un établi de style Moravian. Puis je suis tombé sur une annonce d'un établi à restaurer. Avec ses presses et son plateau qui semble fonctionnelle j'ai choisi de partir sur cette base.
Le bois du plateau est légèrement grignoté mais ça semble toujours costaud.

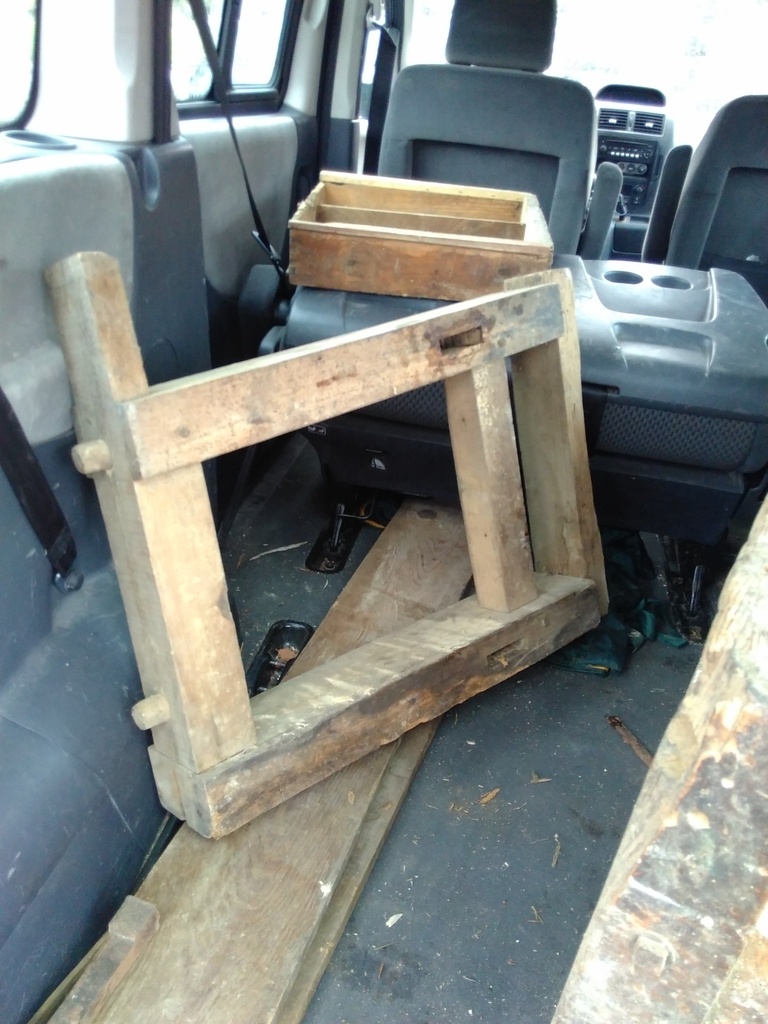

En revanche le piétement est à refaire. il est attaqué pars une sorte de pourriture et la hauteur de pieds donne une hauteur finale de l'établi trop faible pour mon usage.

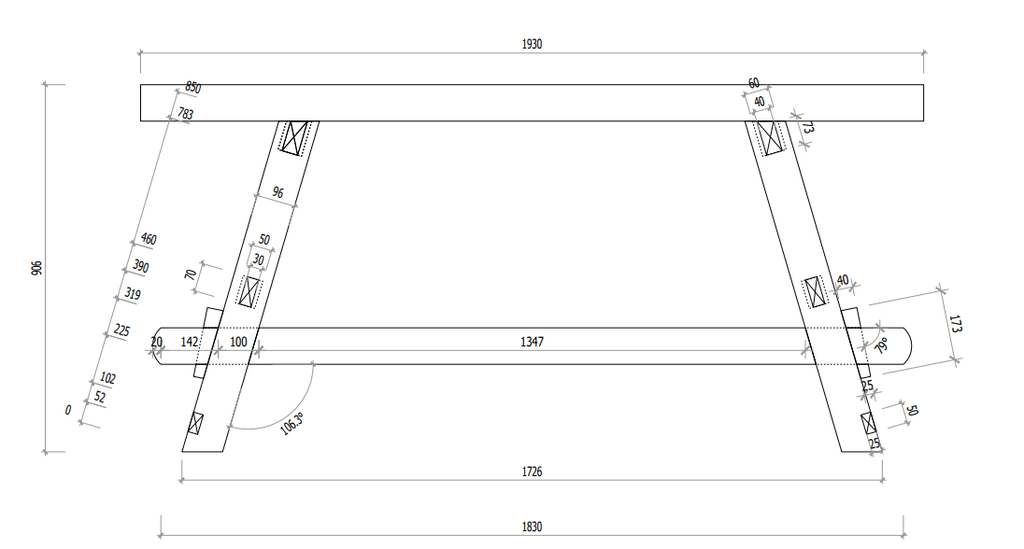

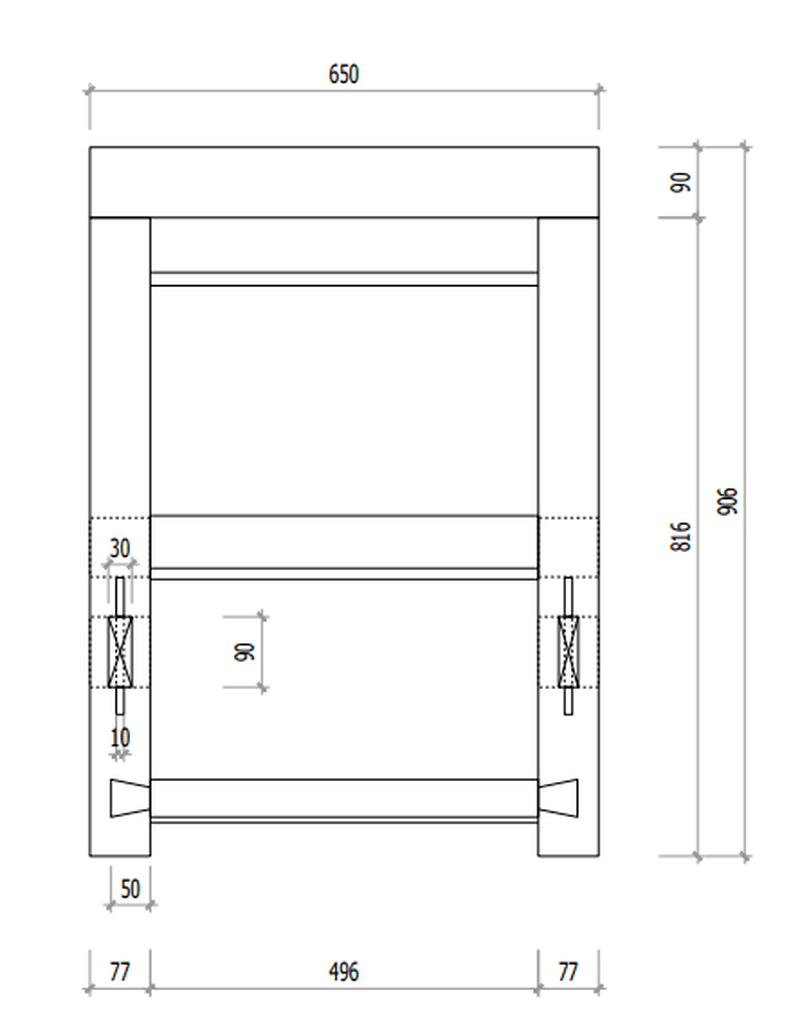

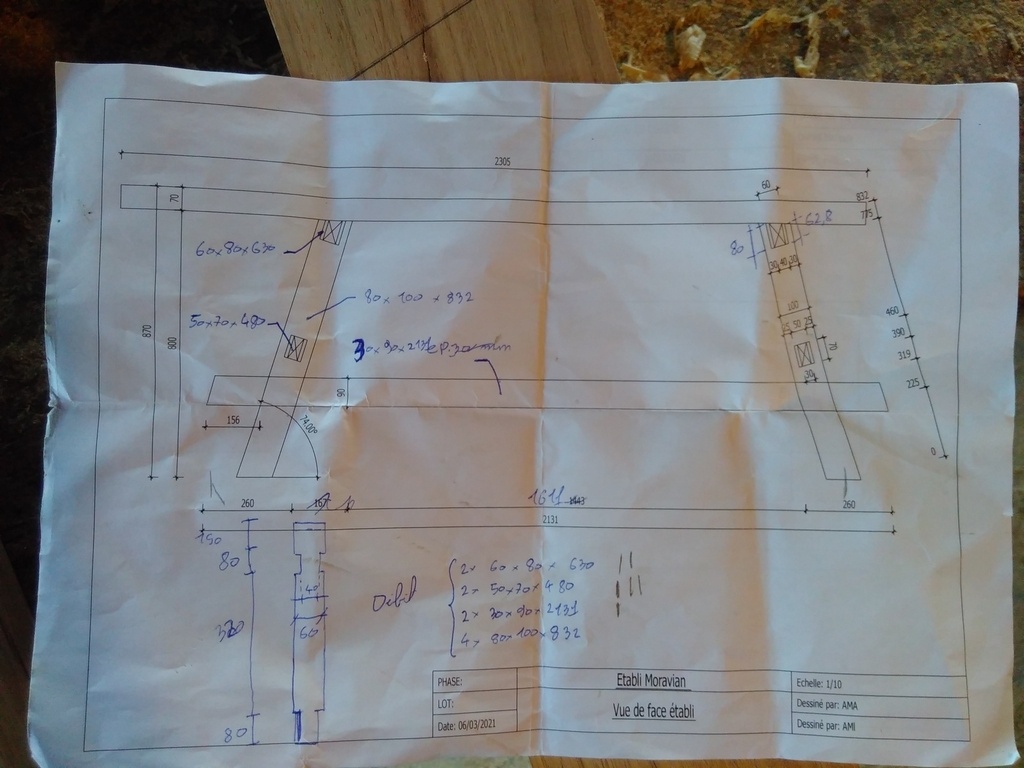

J'avais réalisé une première conception, qui a par la suite été réadapté pour correspondre à la géométrie du plateau.
La conception de l'établi acheté varie légèrement de la mienne, les pieds arrière présentent une pente incliné parallèle à la largeur du plateau avec un assemblage en queue d’aronde en tête de poteau. J'ai opté pour des tenons débouchant de forte épaisseur.
La hauteur de l'établi était initialement autour des 75cm. Je suis partis sur du 87cm.
Coté fabrication :

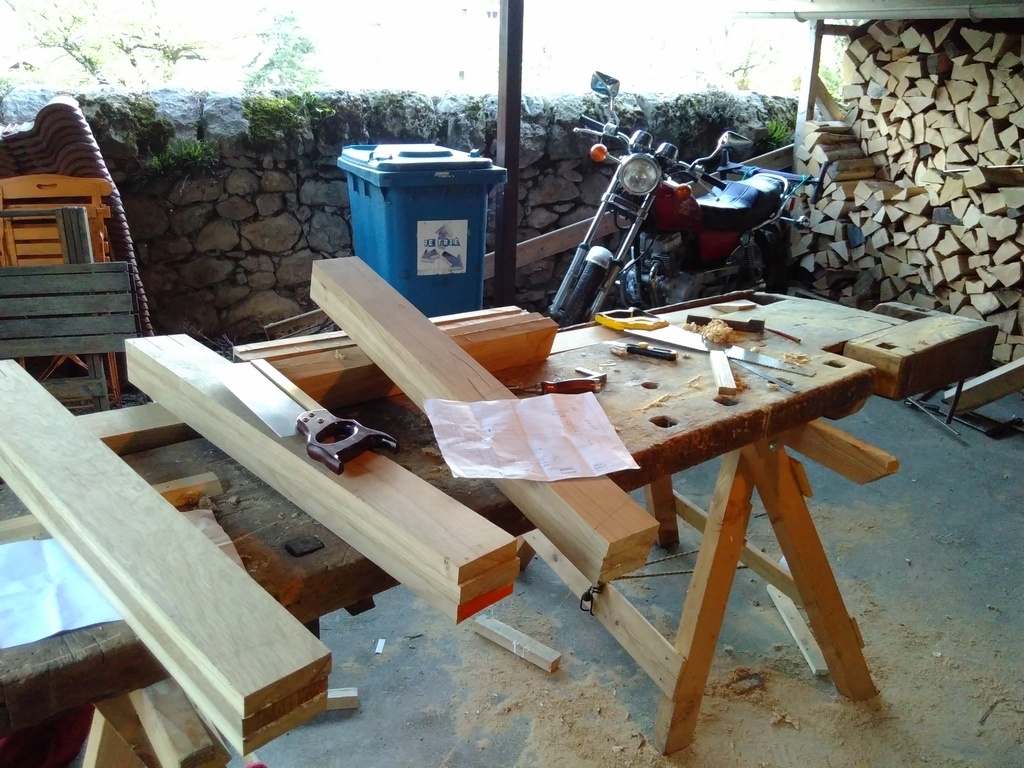

J'avais dans mon stock de bois des plateaux de chêne d'environ 40mm et quelques pièces de récup (un des 4 pied est en chêne massif). J'ai donc utilisé c'est plots pour réaliser le piètement. Les sections des pièces étant plus épaisse que celle de mes plots, j'ai effectué quelques collages pour obtenir les pieds et les traverses.

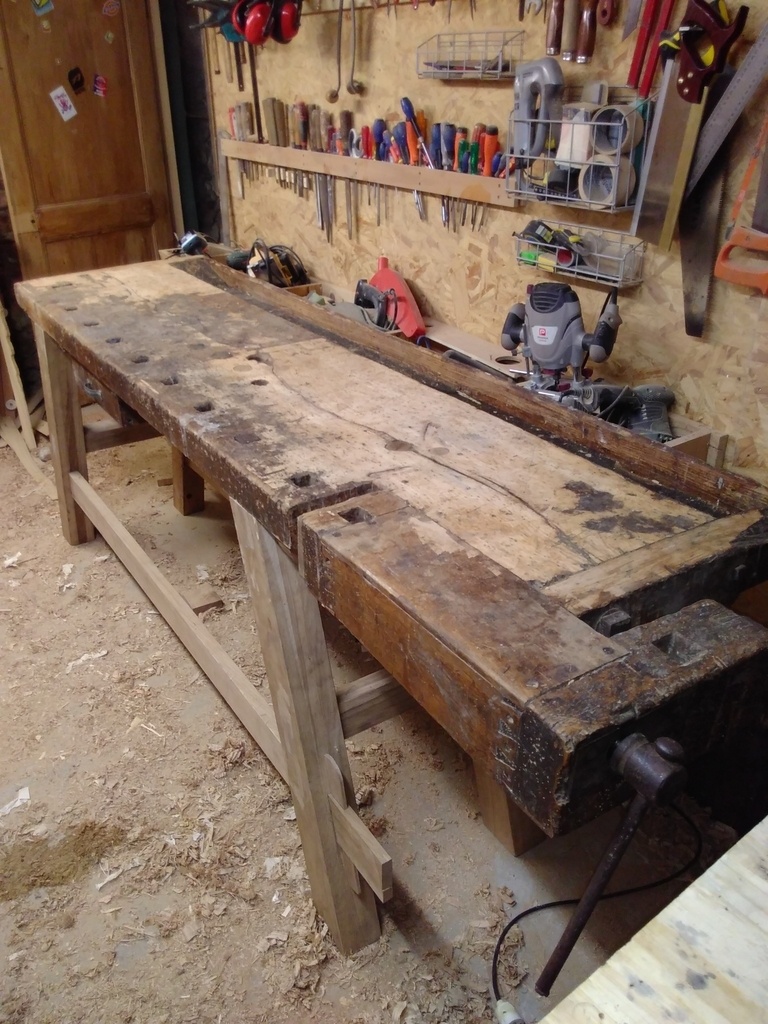

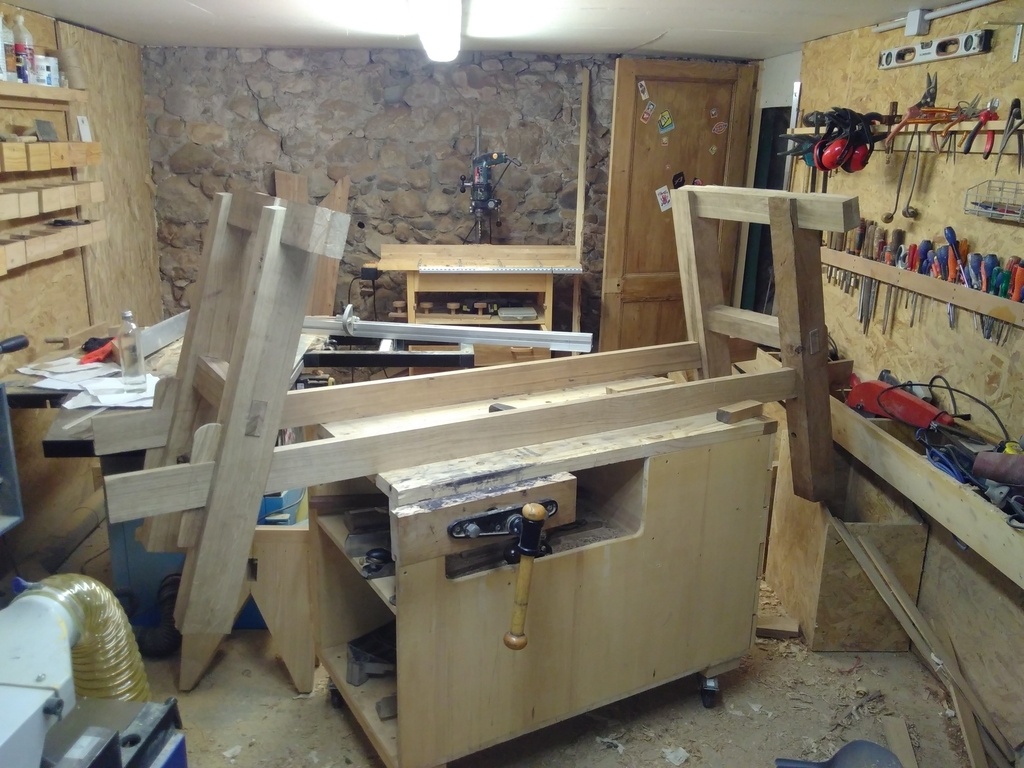

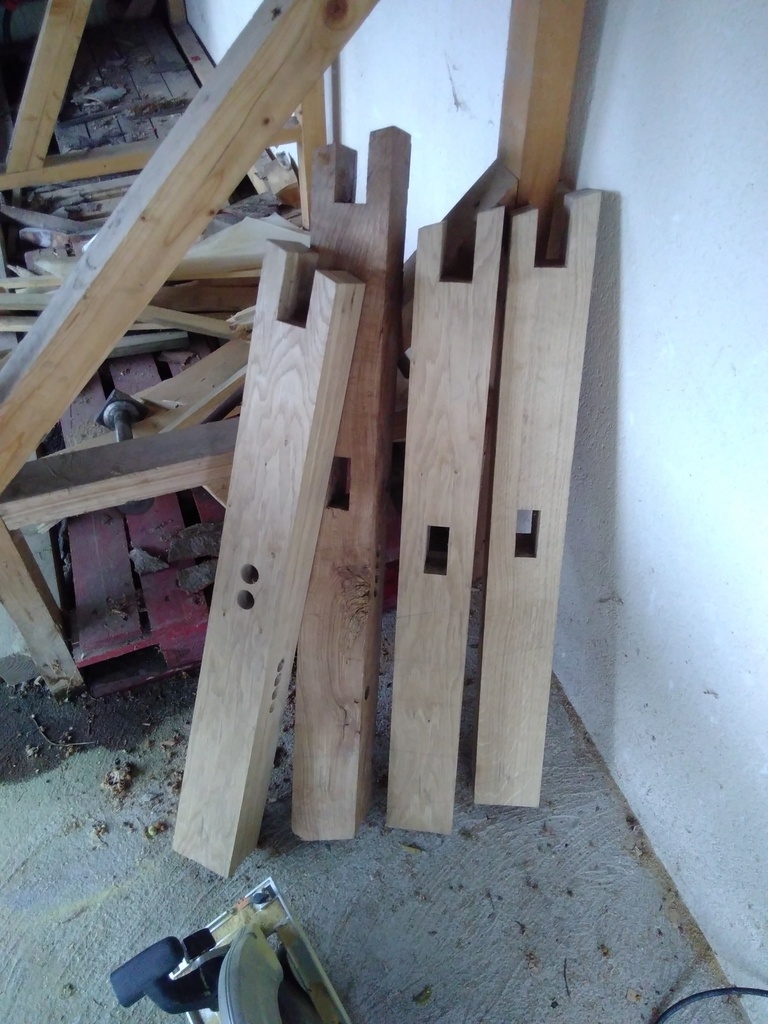

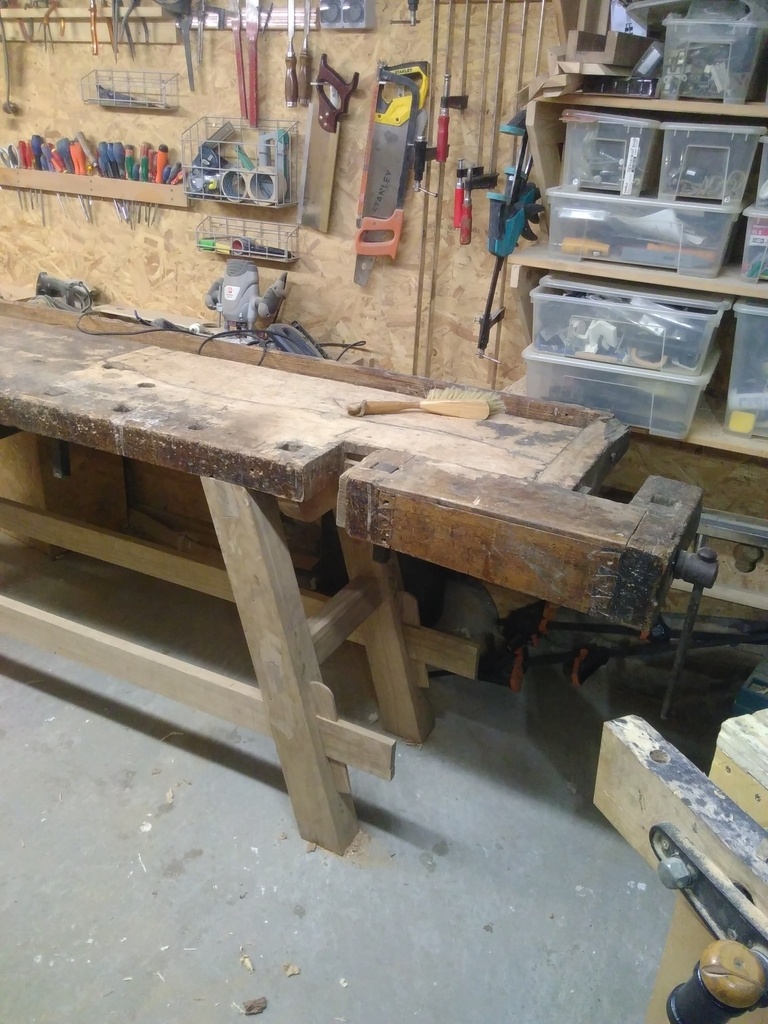

L'ensemble du piètement est en chêne, assemblé par tenon mortaise débouchant et chevillé.

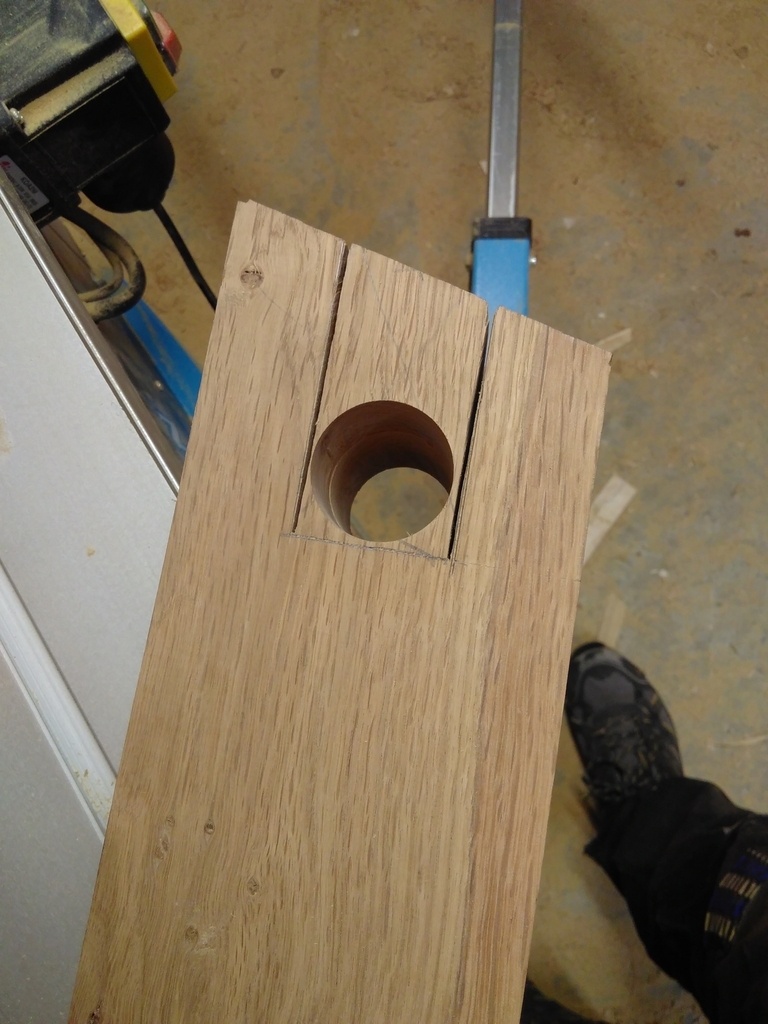

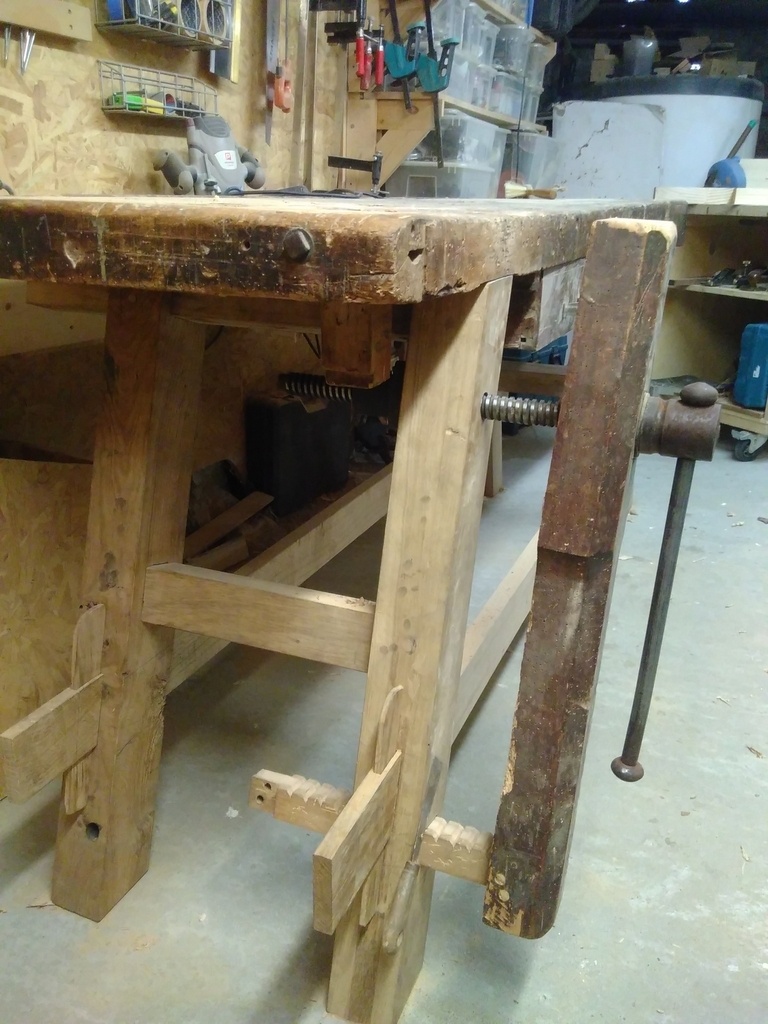

Les piétements sont relié par les grande traverses à tenon débouchant munie d'une clef en bois.
La majorité de la taille c'est faite manuellement, en moins de deux semaines de travail.

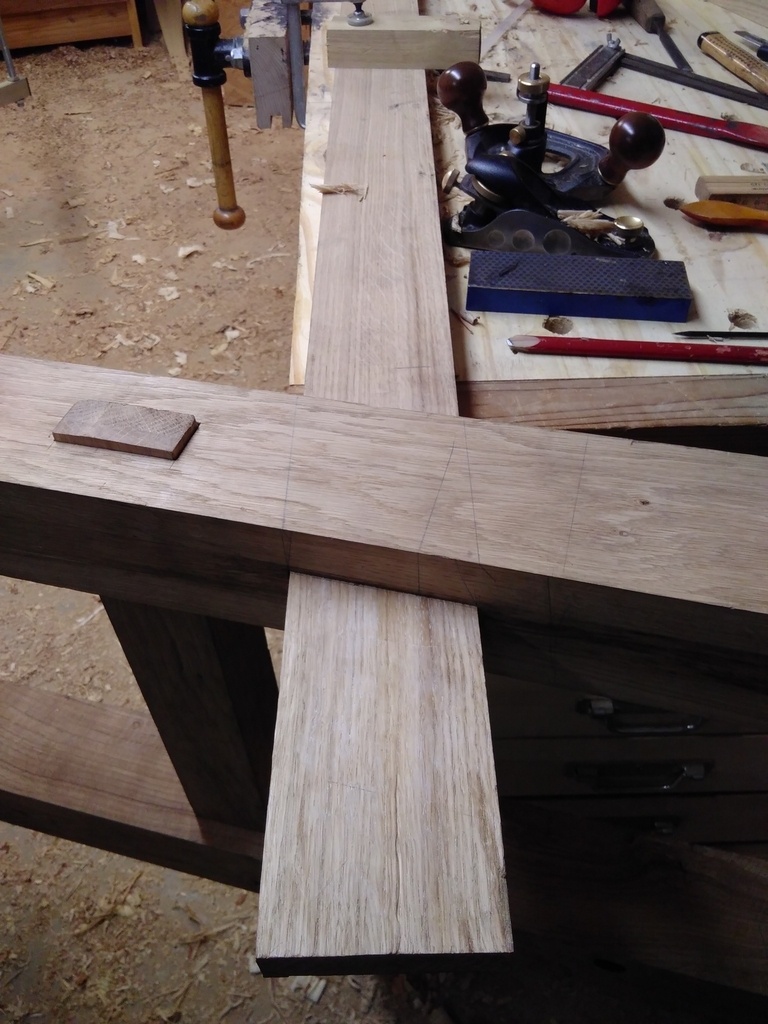

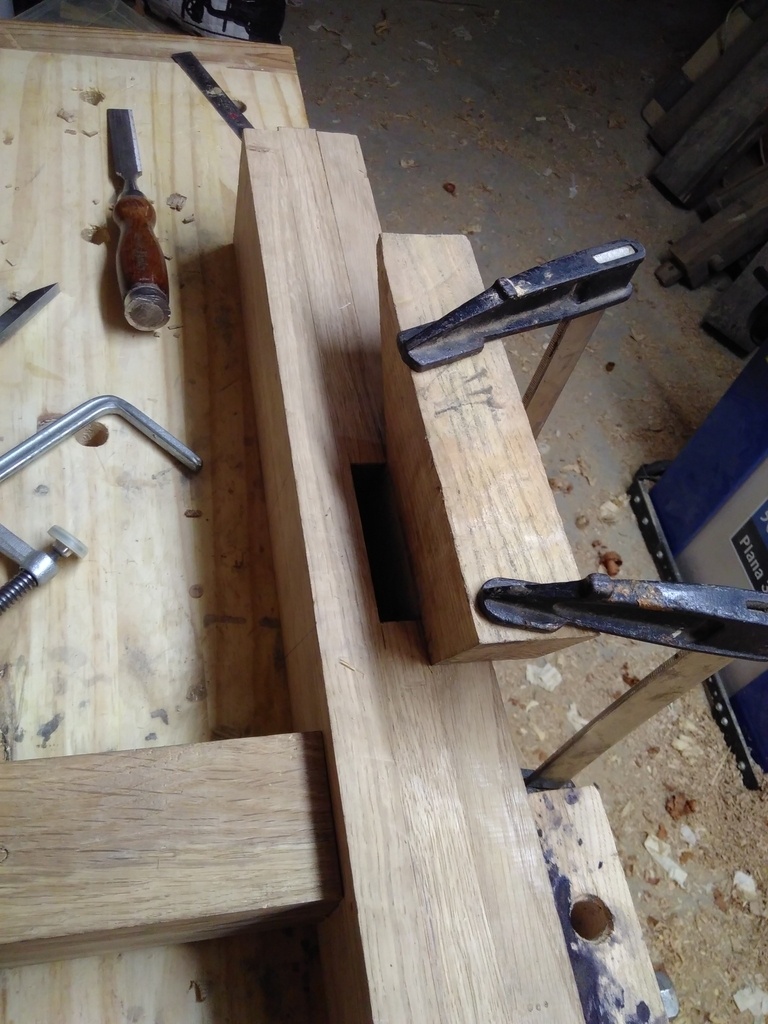

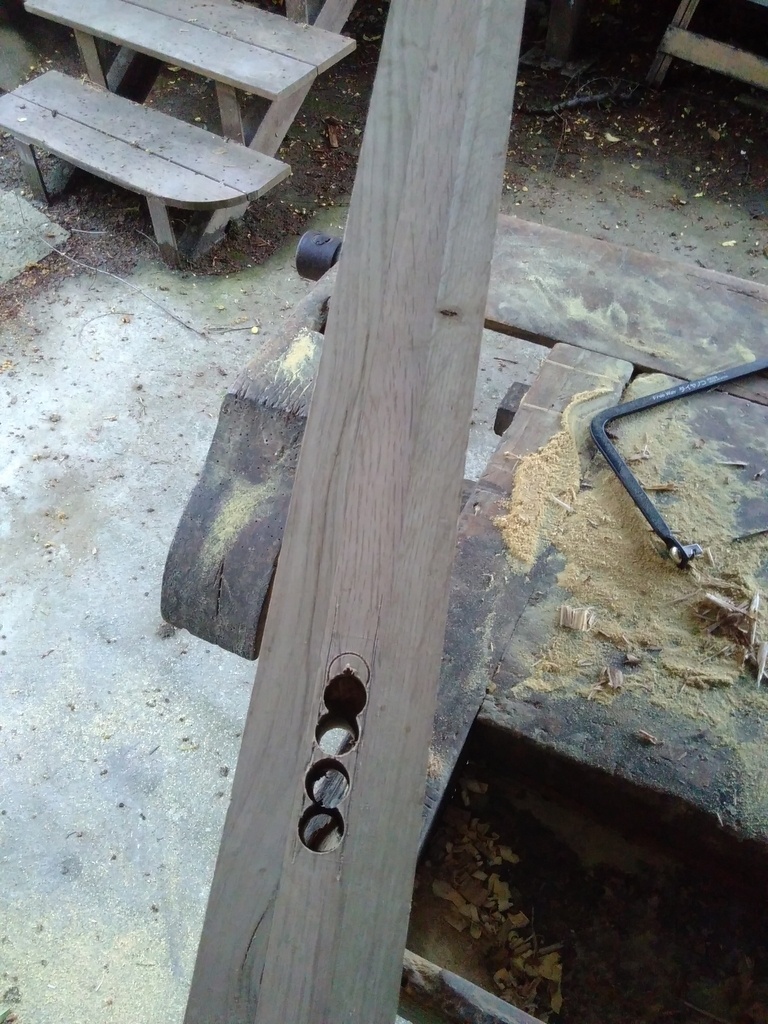

Ébauche des mortaises à la perceuses sur colonne puis finition au bédane.

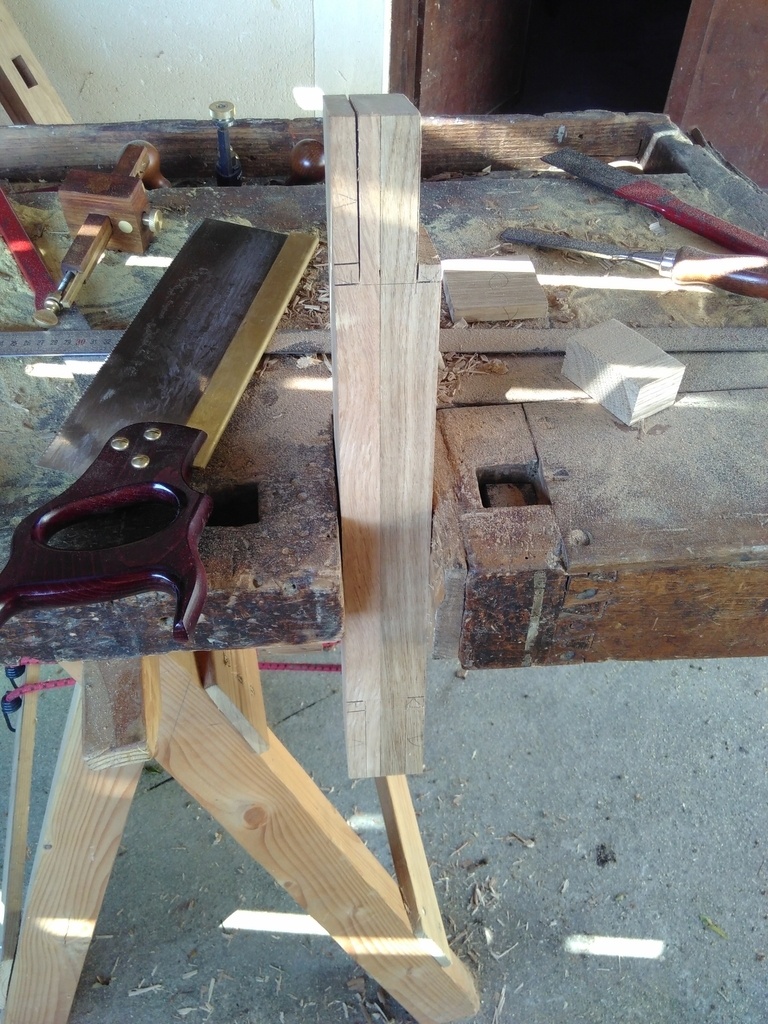

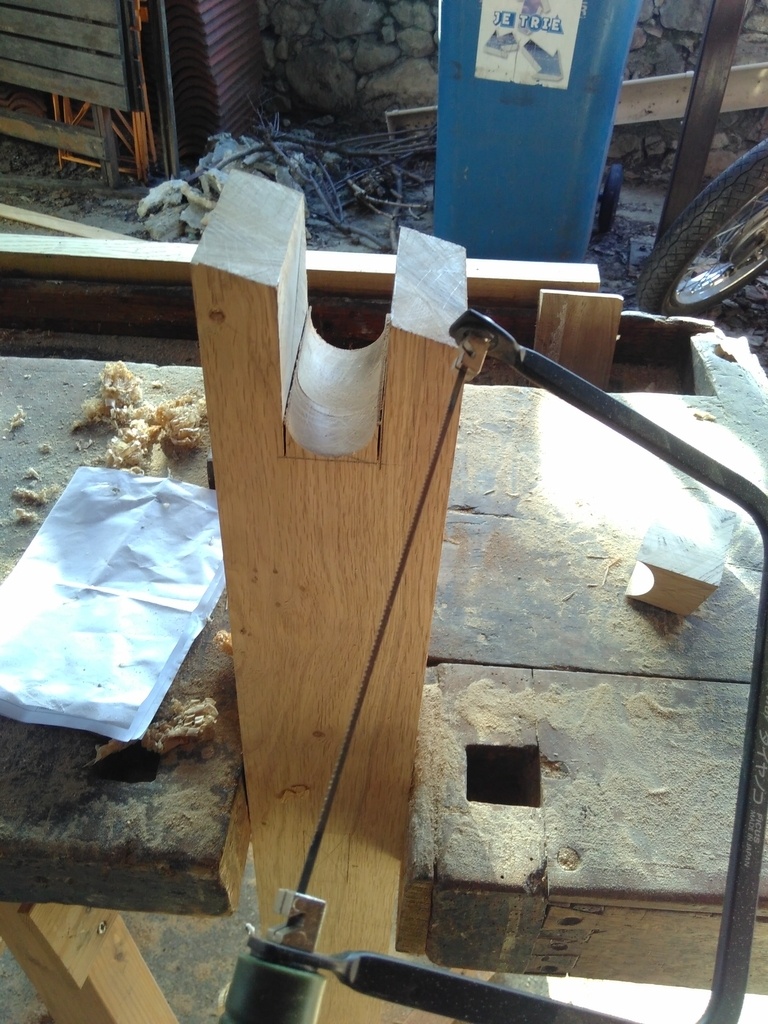

Découpe des tenons à la scie à dos.
Fabrication des chevilles avec une boite à chevilles.

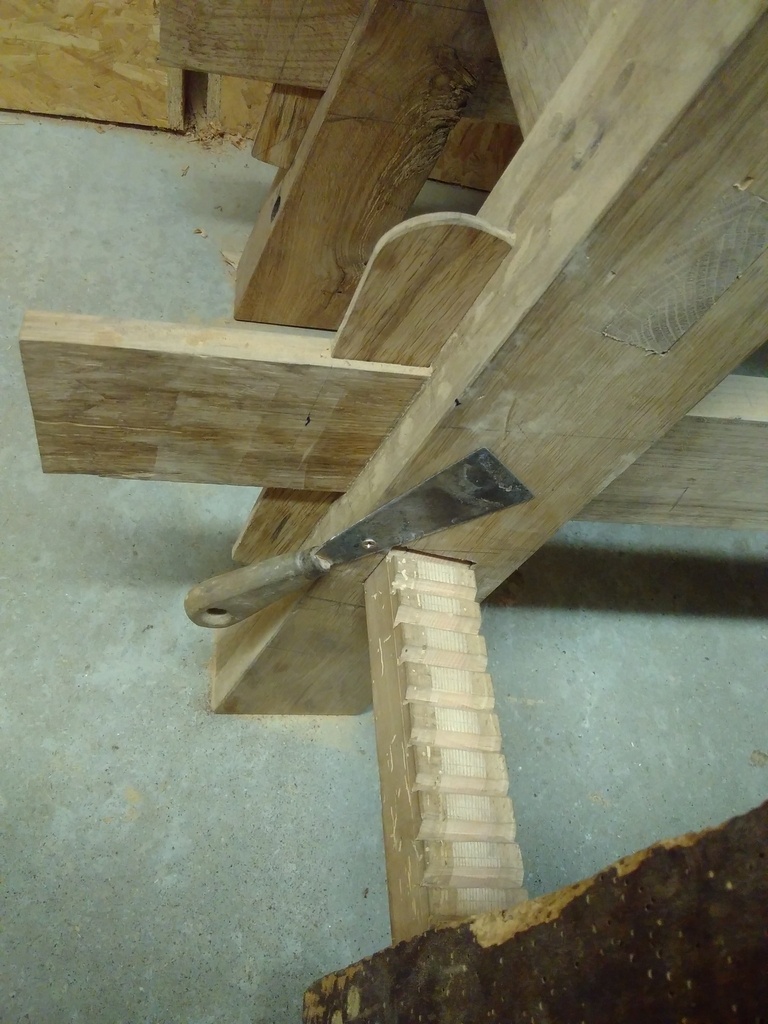

J'ai repris le concept de la crémaillère de Fof pour la presse frontale. En veillant à éviter toute rupture de la denture. J'ai donc réaliser une pièce en 3 couches, les latérales en hêtre de récup et la centrale en frêne. J'ai orienté le fil de la pièce de frêne de manière à ce qu'il travail comme une échantignole (pièce d'appui de charpente fixer au arbalétrier) c'est à dire plus incliné pour qu'elle travaille en compression plutôt quand cisaillement.
Le verrouillage de la crémaillère se fait au pied avec une spatule.
Le plateau en hêtre a travailler avec le temps, j'ai restauré une vielle varlope de l'atelier pour le re-planir. Pour l'instant c'est encore à affiner. je me demande d'ailleurs à quel point la surface ce doit d'être plane.
Le plateau était initialement fixé au piètement par de grosse chevilles.
Par facilité j'ai simplement vissé les traverses hautes au plateau.
Quelques questions :

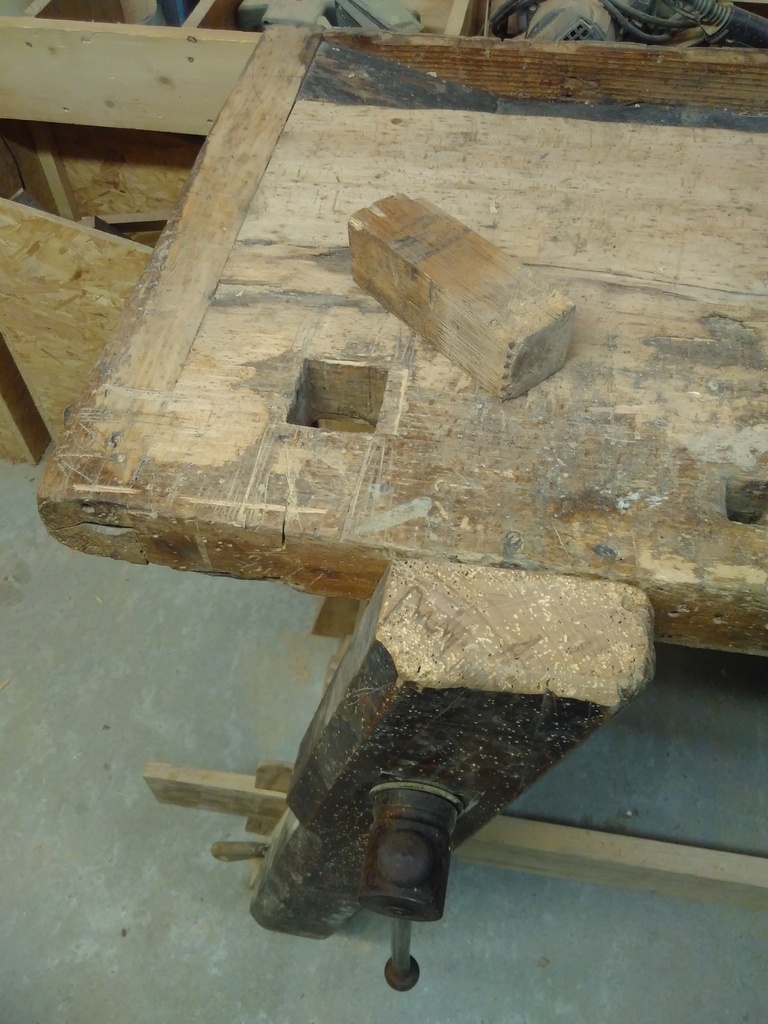

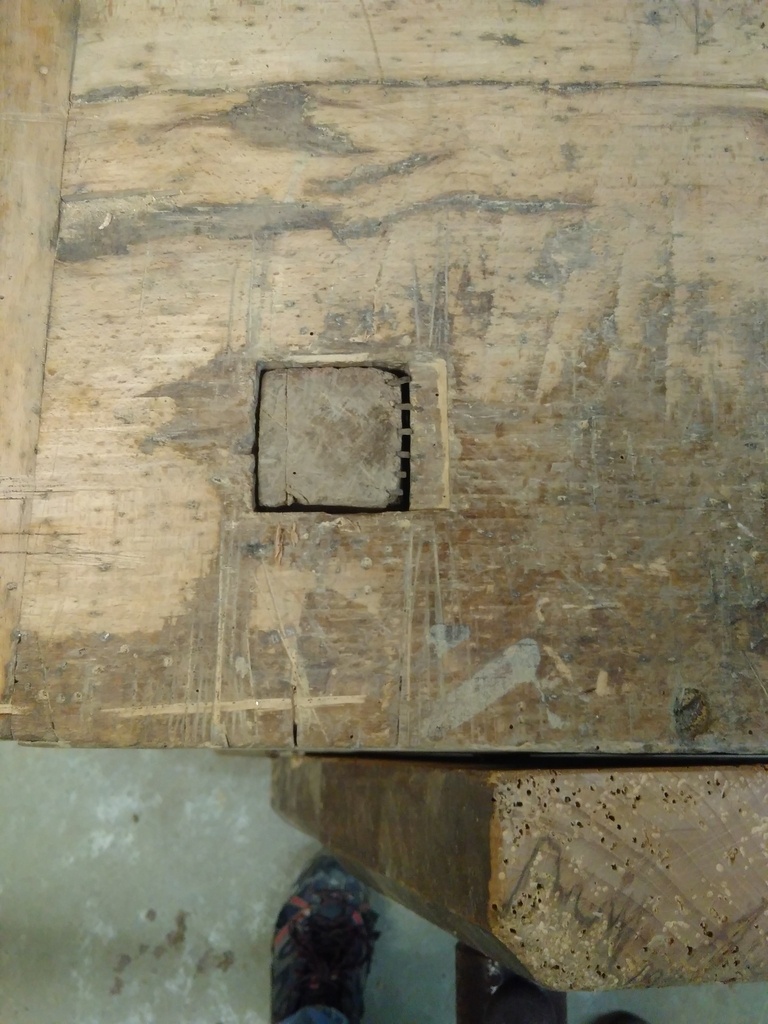

Je me demandais l'utilité de la buté en bois, l'orientation quelle doit avoir dans le plateau et si elle est prévue pour fonctionner en lien avec la presse frontale.

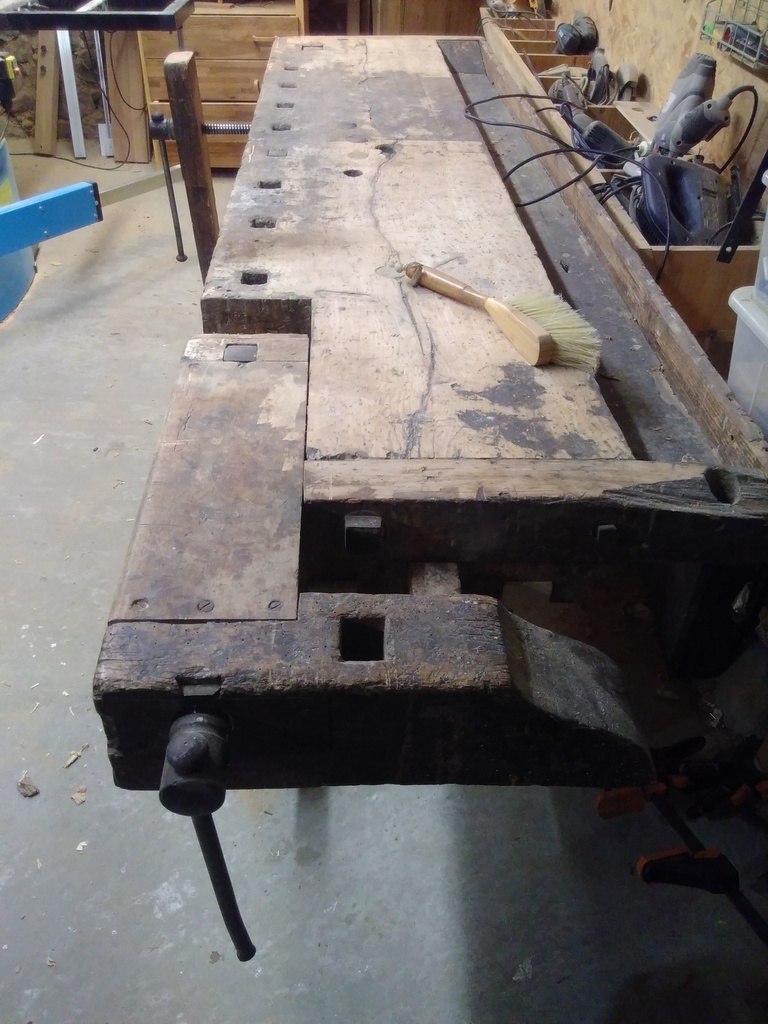

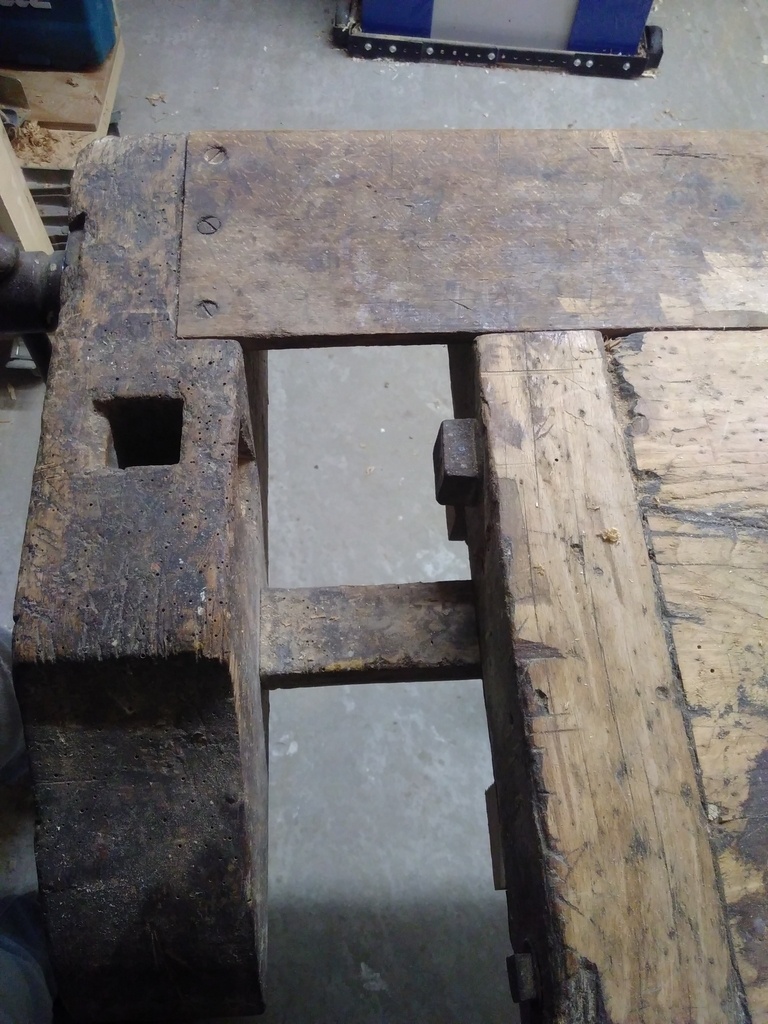

Concernant la presse de coté, le petit coté du L (celui avec une doucine) peut-il servir à serrer une pièce ? Malgré le boulon dans le plateau en face ? Quelle peut être son utilité ?
Publications associées
Licence
Discussions
La "butée" , c'est une griffe pour fixer les pièces à corroyer !! lairdubois.fr/...lage-necessaire

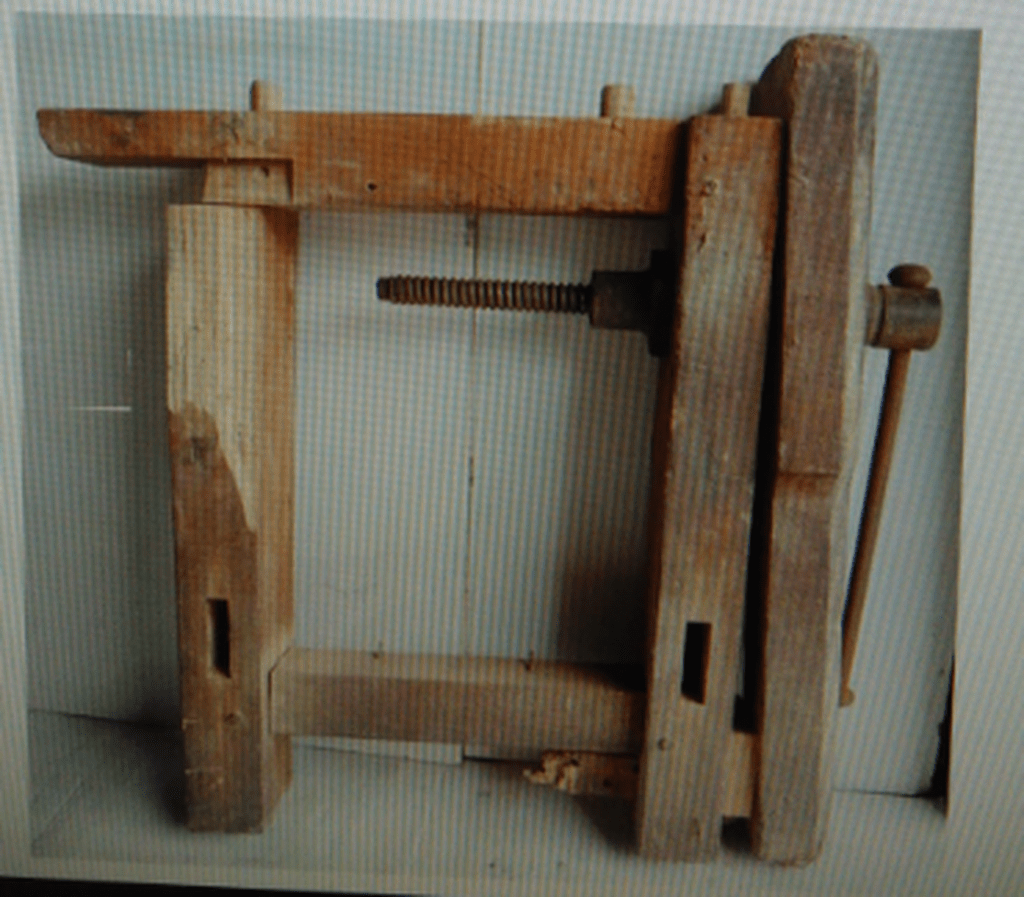

sinon la presse allemande, le "l" est un organe de serrage supplémentaire (pièces verticales longues par exemple)
Merci pour ton pas à pas, je vais le parcourir plus en détaille.
Pour la presse allemande, aurais tu un exemple (photo/vidéo) je n'arrive pas à visualiser.
AntoineGresi tu verras à l'usage !
Vraiment bien ce mélange de récup et de neuf!
Et une mention spéciale pour la spatule :-)
Une question, une des vertu de Workbench, c'est d'être à la fois rigide et démontable. Tu as ce besoin de démontage?
(je pose la question parce que je n'ai pas démonté le mien depuis que je l'ai fais il y a deux ans et demi, alors que c'était une contrainte forte sur la conception!)
Merci mec !
Hahaha la spatule j'ai cherché, cherché dans l'atelier un bout de métal qui irais bien. A la base ça devait être le premier plat métallique que je trouve. Là spatule fait le taff au finale et elle apporte son petit confort avec son manche
Le coté démontable est important pour moi,je vais être régulièrement en déplacement pour la suite. Cette conception me me semble suffisamment costaude pour envoyer du bois! Mais c'est vrai qu’après coup l'inclinaison des pieds arrières semble plus logique d'un point de vue structurelle.
En tout cas pas de regret, les tenons avec clef j'avais jamais fait et je trouve ça un dément l’installation des clefs et le serrage qu'elles procurent.
J'adore l'idée de faire du neuf avec de l'ancien ! Superbe réalisation
belle restau très bien
top cet établi avec une base ancienne !!!
Très jolie restauration.
J’adore l’astuce de la spatule...
Un intérêt certain c’est de pouvoir démonter « la bête ».
Je m’interroge sur les avantages par rapport au Roubo ?
Bons copeaux
Jean-Paul
Chouette établi.
C'est juste dommage que le pied incliné, à droite, tombe à l'aplomb de la verticale des pièces que peut serrer la presse en L...
ah merde...
Effectivement ça pas été prévu^^
Bon jusque ici il n'y a pas mort d'homme mais bien vue tout de même.
exelent !! surtout la spatule haha
