KOPO

Gabarit cercle affleureuse/defonceuse

Bonjour.
QQn a t il utilisé ce gabarit ?

bordet.fr/guid...cle-c2x29666317

Qu en pensez vous ?

MErci

Connectez-vous pour ajouter un commentaire.
?

4 réponses

4
Jean Galmot
( Modifié )

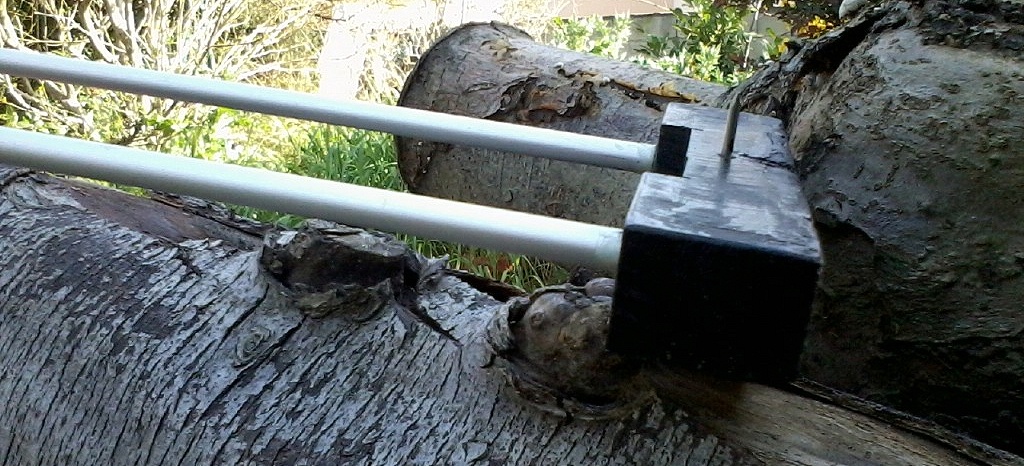

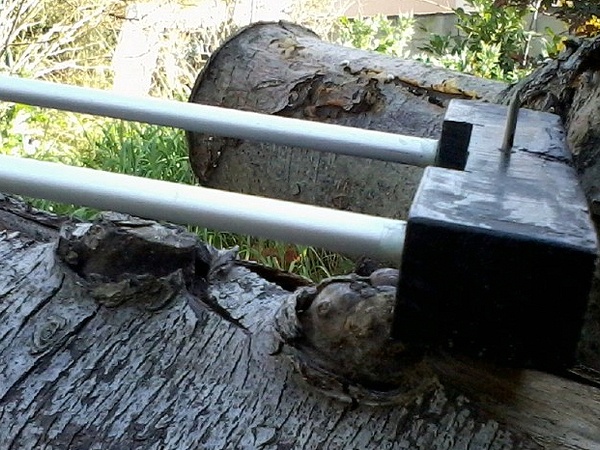

Slt, en ce qui concerne l'utilisation avec la défonceuse, 2 tiges alu (ou celles fournies avec la défonceuse), un bout de bois avec 2 trous pour les tiges, un clou planté au milieu du bois, ça fais moins de 35 roro et ça fonctionne super.
(Désolé pour la qualité photo c'est avec le Tel de Moïse...)

Mis à jour
trente six seb
Je suis d'accord

+1 surtout que celui de milescraft s'appelle small circles mais ne permet pas de faire passer l'axe du compas sous la semelle de la défonceuse.

Avec le montage de Jean Galmot, j'ai fait plusieurs montages :

  • des skis, bien pratiques pour défoncer des petites pièces simplement collées au double face
  • des gudies
  • des compas mais avec une semelle en CP fin sur laquelle une vis ou un clou fait l'axe. J'en ai 2 un pour les grands cercles et un pour les petits (l'axe peut passer sous la semelle). il faut juste changer la plaque de cp fin de temps en temps
Oak
Je suis d'accord

Tout à fait. J'ai la même chose avec une seule tige. Et un clou. Ça fonctionne parfaitement 👍🏻

Connectez-vous pour ajouter un commentaire.
1
Xavier

Bonjour,
Pour ma part j'ai réalisé Celui-ci

Timothée Delay
Je suis d'accord

qui a l'avantage de permettre des cercles plus petit que le diamètre du plateau de la def' .

Connectez-vous pour ajouter un commentaire.
1
JPLegno

Bonjour,
il y a aussi le gabarit de S. Mamias qui va très bien : tout-en-bois.c...-la-defonceuse/
Bonne journée

Erebor
Je suis d'accord

Celui à est génial parce que contrairement aux autres il supprime le problème des cables et de l'aspiration!

JPLegno

...et permet aussi de plus petits diamètres que la semelle de la défonceuse.

Connectez-vous pour ajouter un commentaire.
0
Xxxazerty
( Modifié )

Ce que j'en pense ?
Je vais parler en tant que professionnel, et même "vieux professionnel", qui durant des années avant que nous ne soyons équipés d'un centre d'usinage (ou défonceuse à CN, si tu préfères) réalisait toutes sortes de formes cintrées, grandes ou petites à la défonceuse portative.
Pour cela, je réalisait un compas, soit directement avec le guide parallèle de la machine pour les petits rayons (comme le décrit Jean Galmot, par exemple), soit avec une bande de contreplaqué qui se reliait à la défonceuse avec les même barres rondes du guide parallèle, si j'avais besoin de plus grand.
Ces "solutions maison" ont le mérite de ne rien coûter, d'être adaptées à toutes les configurations et tout aussi réglable que ce dispositif... même si ça ne fait pas aussi joli ou hi-tech que ce système à 35€, et qui restera limité et ne te permettra que des "Small Circle". 😉

Mis à jour
KOPO

Merci Yvon Rolland !Ok je vais le faire moi meme.

Connectez-vous pour ajouter un commentaire.
