Nicolas Sterchele

Chevron et sablière d’emprunt, unh?

Bonjour 👋🏼

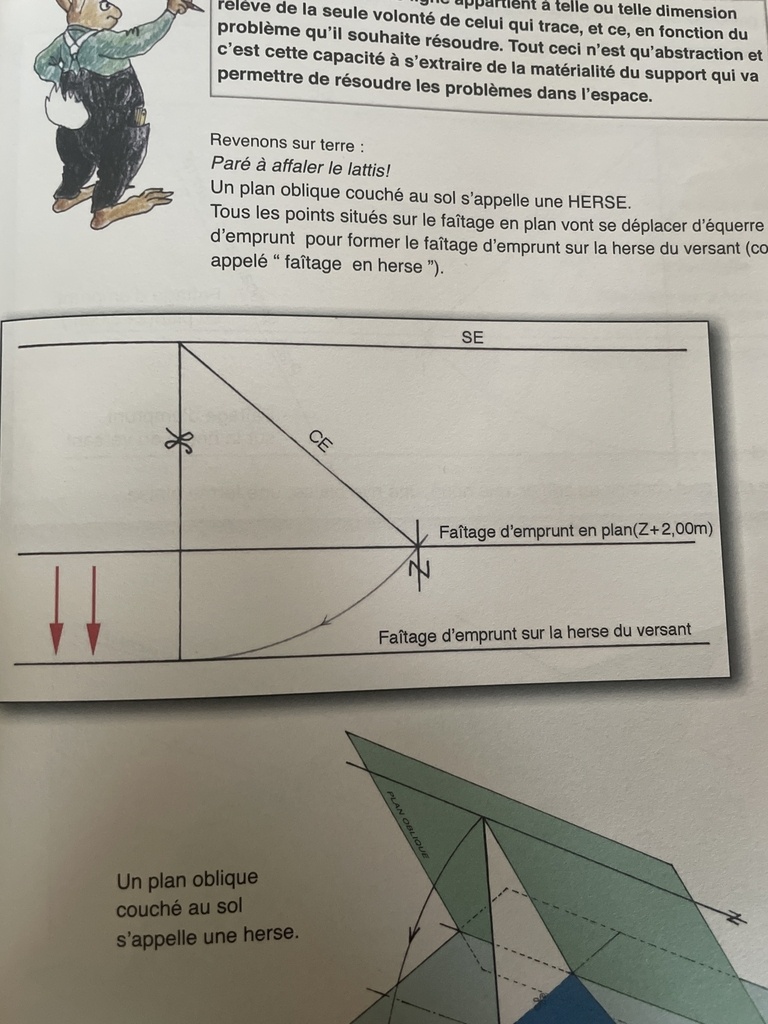

Je viens de commencer la lecture du livre cours de trait premier carnet des editions les deux ours.

La definition du chevron d’emprunt est la suivante
Le chevron d’emprunt se trouve de fait être la pente du versant représenté, il est impérativement d’équerre à la sablière d’emprunt

J’arrive pas à voir que le plan oblique peut-être d’équerre avec la sablière…

Des idées?

Nicolas.

Connectez-vous pour ajouter un commentaire.
?

1 réponse

0
AtelierArba
( Modifié )
Meilleure réponse

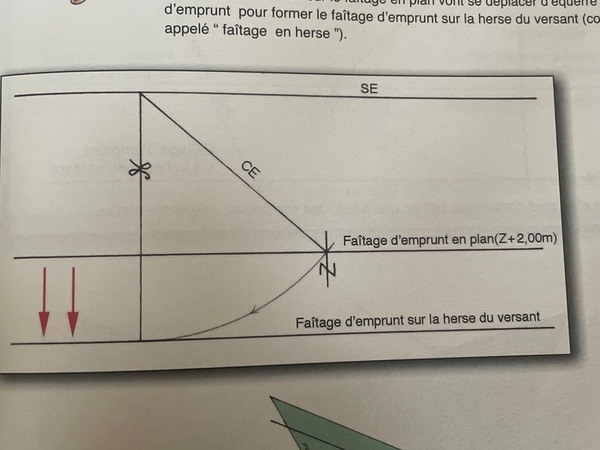

Le CE n'est pas un plan oblique mais un plan vertical, ici que tu vois représenté de face sous la forme d'un triangle.

Il est d'équerre à la sablière lorsqu'on le regarde de dessus (sur la vue en plan), ici tu l'as en élévation (vue de face).

Tu as déjà des notions en trait de charpente ou c'est le tout début ? Pour moi ce livre s'adresse à un public déjà initié, fin de CAP je dirai (j'ai les deux tomes et celui sur la rdm aussi).
Si tu es plus à l'aise avec les explications orales, ou pour varier et croiser les supports je te conseille cette excellente chaine : cours de trait video Pierre Thevenin

Bon trait et n'hésite pas pour les autres questions !

Mis à jour
Nicolas Sterchele

Merci AtelierArba !

Il suffisait d’un coup de pouce 👍🏼
Débutant oui, en autodidacte, merci pour le lien je vais regarder.
J’hésiterais pas pour les autres questions.

JPA33

Bj

Le Chevron d'emprunt est la Ligne Droite de plus Grande Pente d'un Versant incliné.... et Perpendiculaire à une Horizontale Perpendiculaire à la L. de +Gr. Pente.

Le Versant peut-être Plan ou pas , mais doit être Développable.

Dans un Versant Plan, les Sablières peuvent être Rampantes, donc non Perpendiculaires.

La L. de +Gr. Pente appartient à un Plan Vertical.... et forme un Angle Constant avec la Ligne de Trave de Référence.

Etc....
