Bonjour camarades boiseux,
Je cherche des informations sur la taille de mortaise dans une poutre.
Voici une situation d'exemple:
- Un poutre de section 200x200
- Deux liens de contreventement assurés par deux contre-fiches (gauche/droite) assemblés sur la poutre par tenon/mortaise
- Un aisselier assemblé sur la poutre, également, toujours tenon/mortaise
- Pour les deux liens de contreventement, si la profondeur de la mortaise doit être de 100, en taillant les deux mortaises de part et d'autre de la poutre on se retrouve finalement avec une mortaise traversante. Est-ce une erreur? Doit-on assurer un minimum de matière et donc réduire les mortaises dans ce cas de figure?
- Lorsque l'on est sur une poutre qui rassemble deux contreventements plus un aisselier, doit-on assurer un décalage de l'aisselier pour ne pas se retrouver sur le même plan que les contrefiches?
Nicolas.
Mis à jour1 réponse
Salut,
La mortaise fragilise effectivement la poutre ou le poteau, donc éviter de la surdimensionner. En théorie le tenon fait 70 mm et la mortaise 75mm pour ne pas talonner dans le fond.
bonjour
la question est intéressante mais mérite beaucoup plus d' explications
il ni a pas de recette mais une utilisation de la résistance des matériaux et des force qui sont en cause dans les assemblages , de l élancement des poteaux etc etc
mais si les mortaises sont traversantes dans les poteux cela ne change pratiquement rien a la résistance car la suppression du bois est dans la zone neutre
il y a plutôt lieu de regarder la conception de l'assemblage pour comprenne si le tenon seul résiste seul a la pression ou a la traction et peut être de modifier et de faire un repos ou autre
la charpente , n est pas l'utilisation de recettes toute faites , mais une relation mécanique des forces et de la résistance des matériaux employés
et nécessite beaucoup d années d 'étude sur le plan théorique et ensuite pratique
le charpentier de service
Licence
bonjour , pour avoir une réponse précise il me faut un croquis de votre ouvrage pour comprendre les forces en jeu
il ni a pas de recette toute faite
bien amicalement le charpentier de service
Merci pour votre réponse etiennedesthuilliers.
Croquis fait en coin de table. J'ai pas de réel cas d'usage, c'est plus une question théorique :).

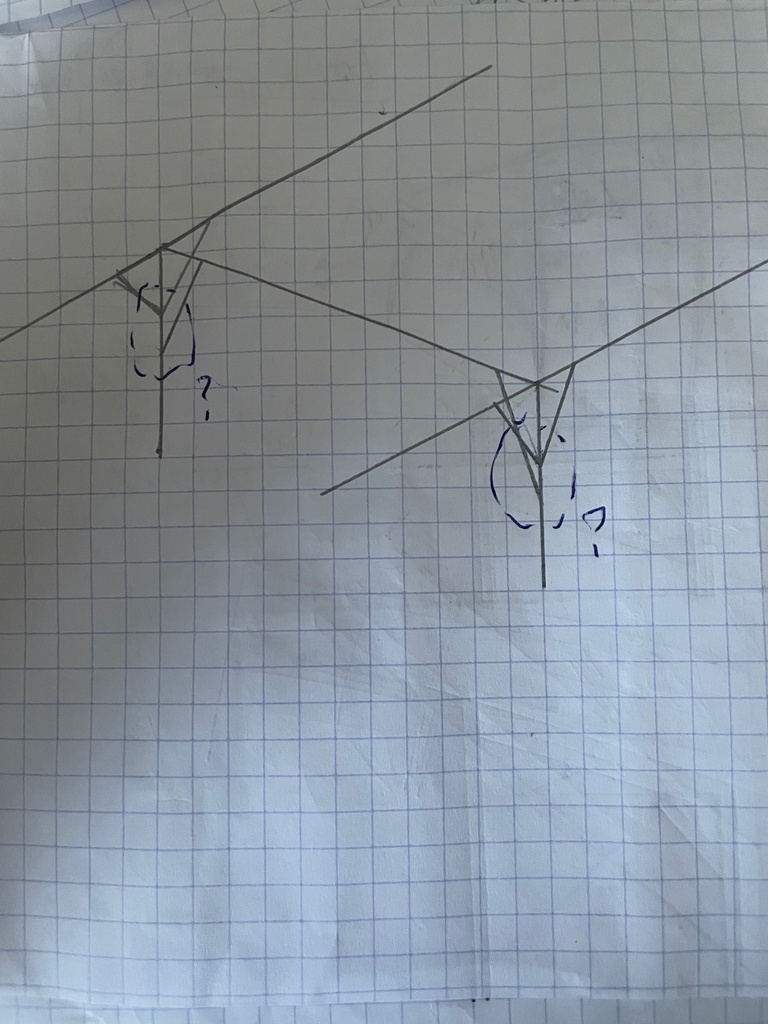

Prenons la photo qui décrit une poutre avec ses contreventements latérales, comprenant deux contrefiches. J'ai entouré en bleu mon interrogation. Les tenons peuvent-ils se touchés? Ou il faut autant que faire se peut, garder un minimum de matière entre ces deux tenons/mortaises.

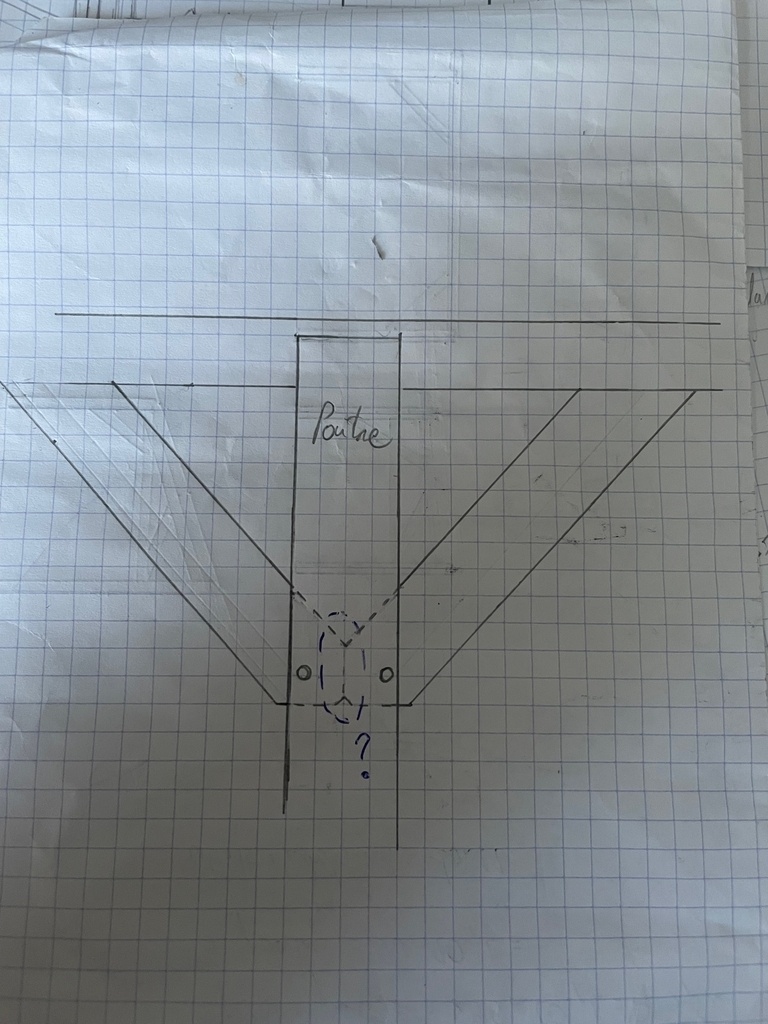

La seconde photo qui décrit une structure avec deux poutres, leurs contreventements et un entrait qui les relient.
Ma question est la suivante, lorsque l'on a déjà des contrefiches latérale, peut-on placer la mortaise de l'aisselier sur le même plan que ces contrefiches? Ou doit-on s'assurer de décaler verticalement sa mortaise par rapport aux autres contrefiches?
En espérant avoir pu apporter de la clarté dans ma réflexion,
Nicolas.
