Montage d'usinage pour rainures de persiennes : Correctif !

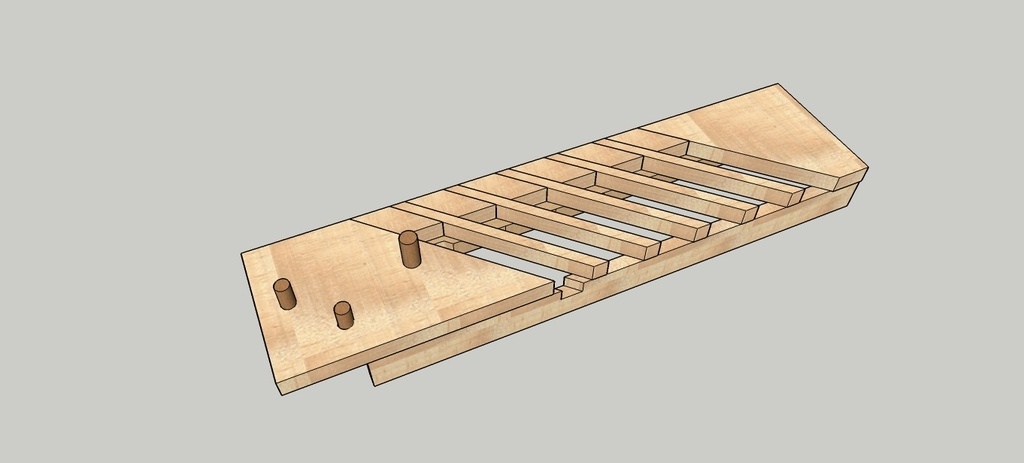

Je vous propose un gabarit pour la réalisation de rainures dans les montants des persiennes dont le plan a été présenté précédemment, avec une défonceuse équipées d'une mèche de 8 mm et d'une bague à copier de 17 mm (ex : Bosch POF 1400 ACE).
Il est prévu de pouvoir usiner les montants 2 par 2.
Le bois envisagé pour le gabarit est le frêne et pour les persiennes le chêne.
Pour limiter la multiplication des erreurs, le gabarit est prévu pour l'usinage de 6 paires de rainures, sachant que les persiennes comptent trois registres de 17 lames soit 51 par vantail.
Deux tourillons permettent de positionner les montants au départ de l'usinage. Un troisième tourillon permet, après glissement du gabarit, d'attaquer la série suivante au positionnement correct.
Les vis d'assemblage (indispensables) ne sont pas dessinées.
Utilisez les calques pour faire apparaitre les éléments voulus.
Bien cordialement

Attention

Le chêne prévu pour les persiennes étant maintenant sec, il était temps pour moi de réaliser ce prototype du gabarit d'usinage des rainures.
Au vu des quelques problèmes rencontrés dans l'utilisation, je corrige et complète ce gabarit de la façon suivante :
1- version allongée pour permettre de tenir le gabarit par serre-joints aux deux bouts sans gêner la défonceuse
2- réduction de la longueur des "intercalaires courts" pour que l'usinage des rainures soit complet
3- création de cales de position facilitant le collage des pièces en position exacte (à retirer après séchage)
4- création d'une cale d'avancement, en remplacement du troisième tourillon difficile à positionner

Un nouveau plan sera prochainement publié, que je veux tester au préalable. Désolé pour ces inconvénients et merci de votre compréhension.

NB : La réalisation du gabarit doit être méticuleuse, en particulier pour ce qui est de l'épaisseur des pièces.
