NEO59

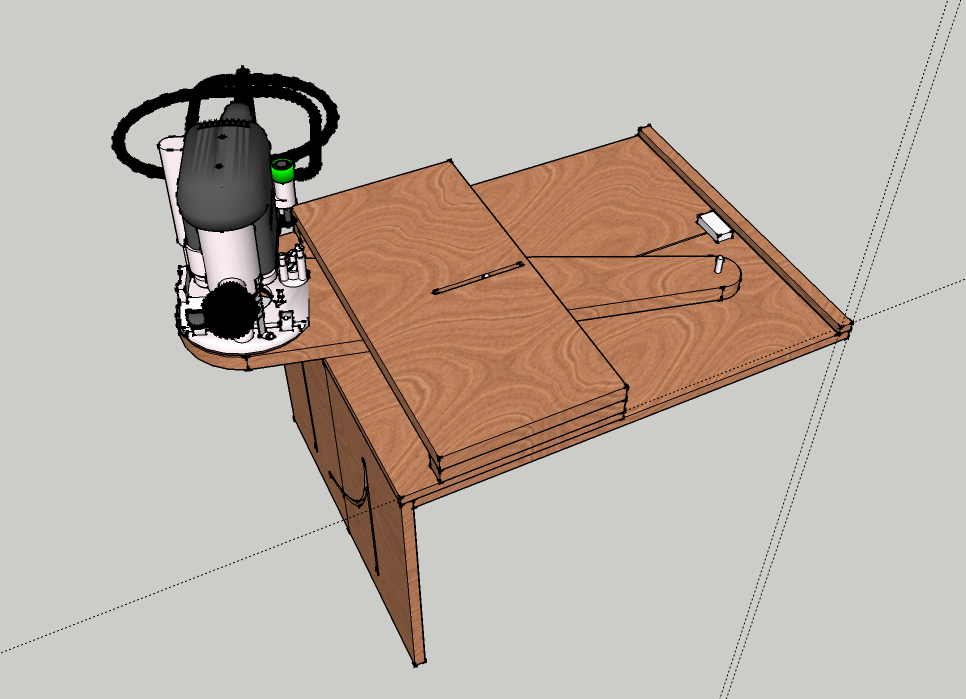

Gabarit tenon , mortaise le plus simple possible


gabarit pour tenon , mortaise sur la base d'un copieur


Discussions

NEO59 a publié le plan "Gabarit tenon , mortaise le plus simple possible".
il y a 8 ans
Boris Beaulant

Hmm ... une idée ingénieuse ! Toute la précision de l'outil réside dans la qualité du pivot et de sa translation, non ?

NEO59

tout a fait oui

NEO59
( Modifié )

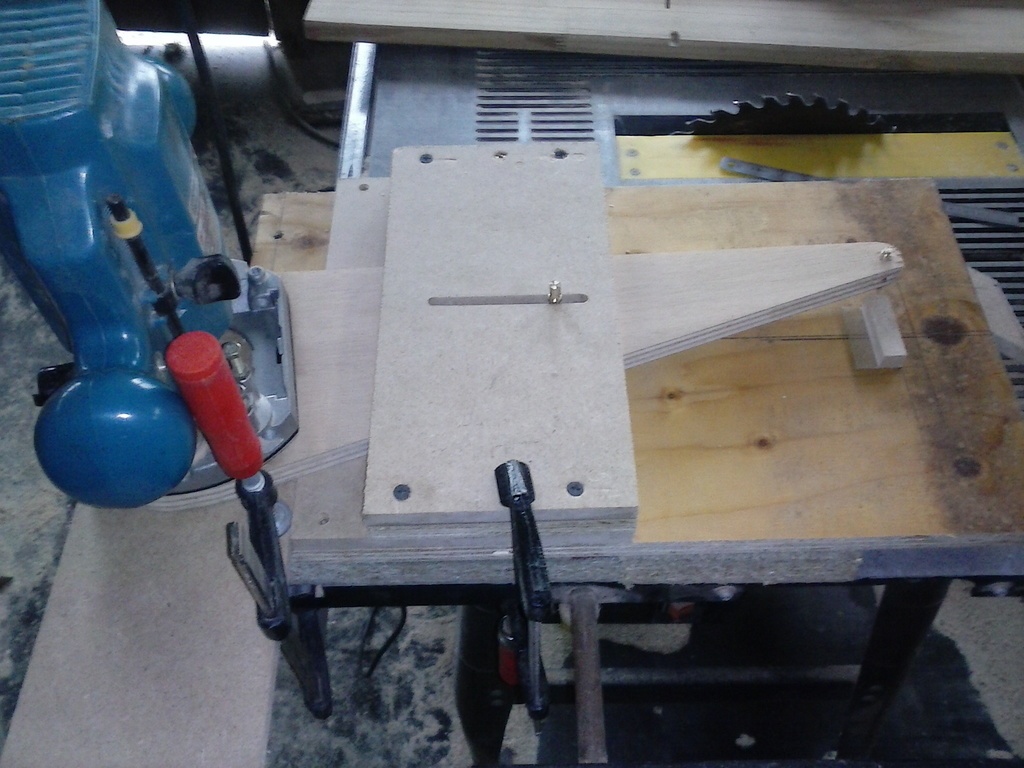

résultat , demande quelque ajustement mais sa fonctionne plutôt bien.

Boris Beaulant
( Modifié )

Salut NEO59, merci de nous donner la progression de ton gabarit. Mais le mieux pour nous présenter ton processus de réalisation et tes essais, c'est de créer un pas à pas. Une fois le pas à pas créer, tu pourras lui associer ce plan pour garder le lien entre les deux.

Et une fois que ton proto sera finalisé, tu pourras en faire une création. Juste bien noté que tant que tu le penses pas fini, n'en fait pas une création.

Je te dis ça, parce que le fonctionnement des pas à pas est justement fait pour que tu puisses y mettre des infos au fur et à mesure. Là, on est que 2 à suivre ton plan, donc je suis le seul à avoir eu l'info que tu as réalisé un proto. C'est dommage ...

Avec les pas à pas, à chaque nouveauté, tu peux créer un nouvel article et ainsi il remonte dans la liste des pas à pas.

Xavier

Astucieux

jeanco77

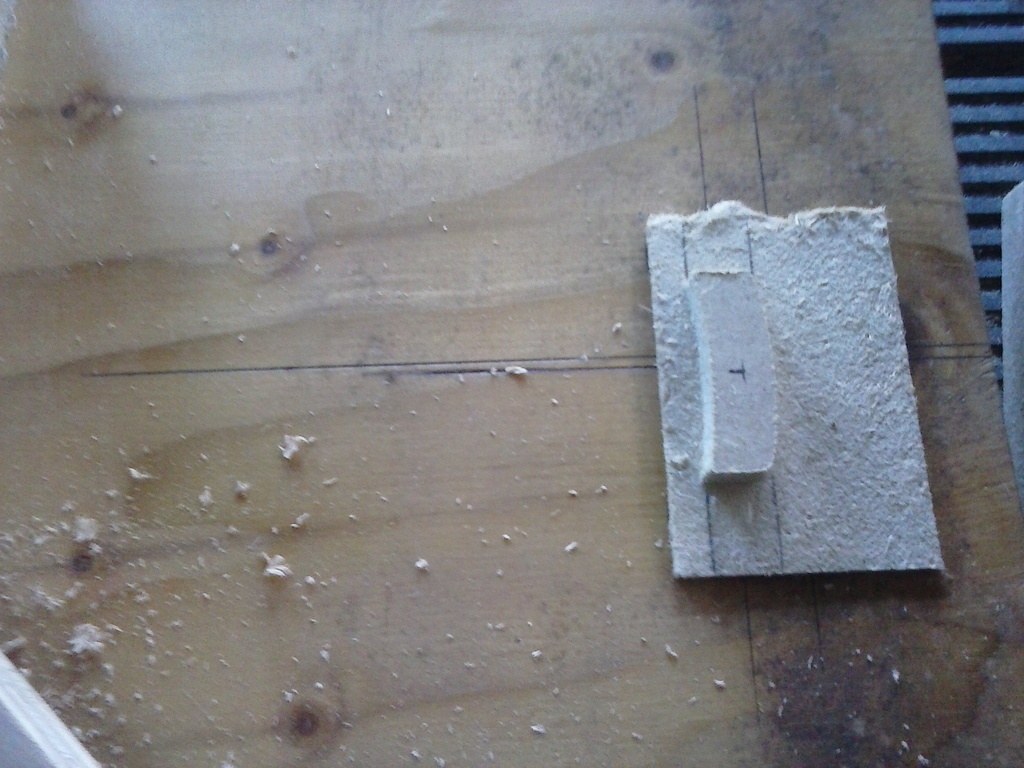

Si j'ai bien compris, tu pars d'un gabarit rectangulaire, tu obtiens par copiage un autre en forme d'arc de cercle, et tu t'en sers pour faire le tenon sur la pièce définitive. L'arc de cercle du gabarit "2" annule l'effet de compas et donne un tenon rectangulaire ? (je ne comprends pas la géométrie de l'opération).

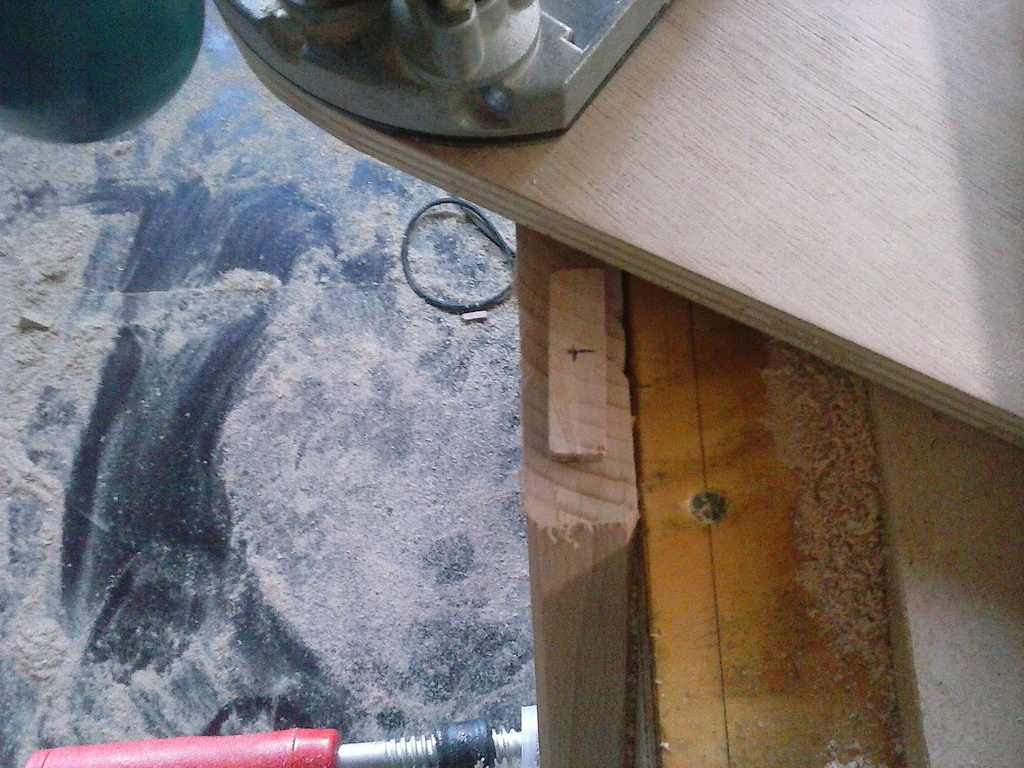

Sur ta photo du tenon terminé, les joues du tenon ne semblent pas parallèles aux bords de la pièce. C'est un effet d'optique de la photo, ou bien une "délicatesse" de réglage du gabarit ?

FMJ
( Modifié )

Ingénieux en effet. Tu as eu l'idée tout seul ou tu l'as trouvé sur le net ?
Parce que cela ne me dit rien, même sur les sites ricains.

NEO59

Tout a fait jeanco77 , lors de mon premier essai j'ai constaté l effet compas j'ai utilisé mon premier essai comme modèle pour supprimer cette effet.
Pour la photo c'est un essai avec réglage a la volé pour voir le résultat.

NEO59
( Modifié )

OK désolé zeloko je modifie sa des que j'ai un peut plus de temps

NEO59

On va dire que j'ai simplifié un mélange d idées du net (comme le pantographe )

ClementP

Ça me plait bien comme idée!!

samuel93

oh super , je vais essayer de faire de meme :)

marcopolo35
( Modifié )

Très astucieux. Je reflechis depuis un certain temps à une solution simple et précise pour des tenons. Mais passer par un axe de rotation pose quand meme des soucis. J'essaie d'adapter cette solution, que je trouve très astucieuse axminster.co.u...non-jig-ax33054 (regardez les videos)

mgt76

Effectivement très astucieux mais il faut beaucoup de prévision pour obtenir un bon résultat sur un travail en série. Bravo

Marc Janod
( Modifié )

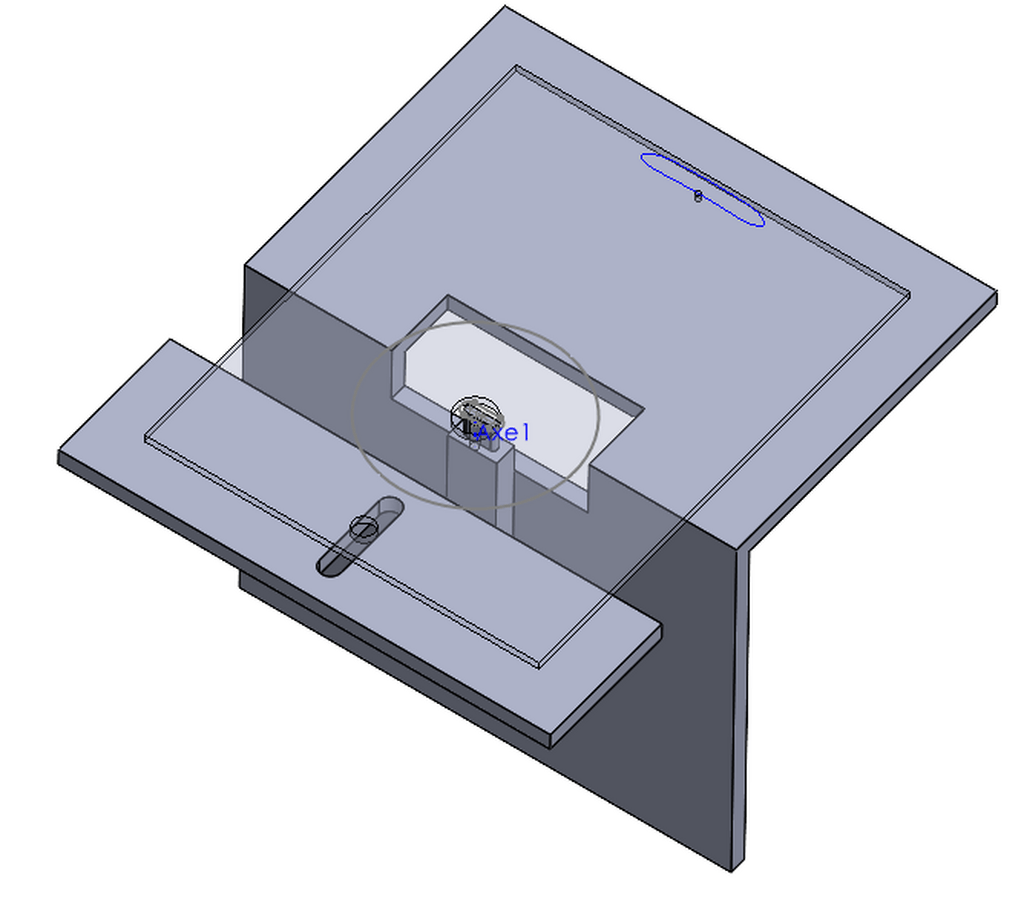

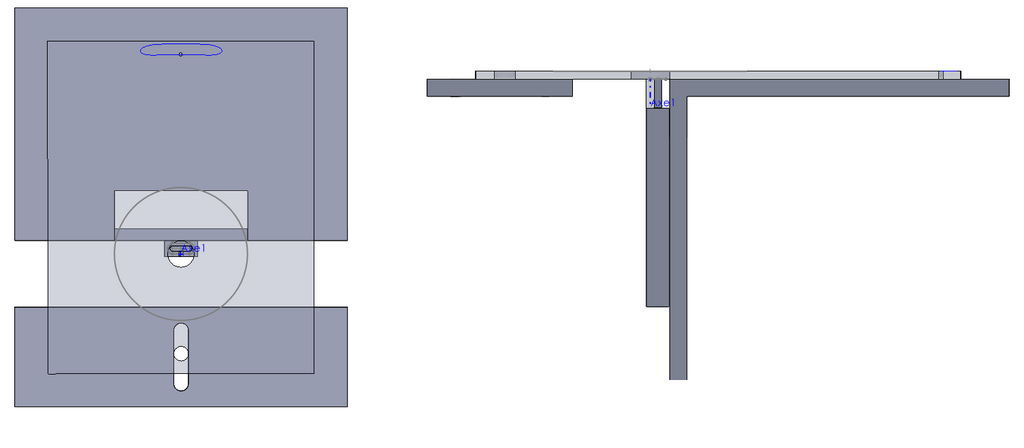

j'adore l'idée ! le gabarit Leigh FMT PRo fonctionnant un peu comme ça, j'y songeais depuis un moment comment faire un montage permettant de connaitre parfaitement la trajectoire à suivre par des "inserts" à copier pour réaliser un tenon ou une mortaise :
avec une simulation on peut retrouver la trajectoire précise du copiage à suivre.
l'idée :

  • defonceuse positionnée avec bague à copier de Ø40mm
  • un roulement dans un trou oblong à L1=150mm
  • le guide de copiage à L2=300mm --> phénomene homotétique ou comme les pantographes

un vidéo de la démo de principe :
