Bonjour,
Je vous montre ma technique de pose pour les clamex réservé a ceux qui possède une multibroche,
J’assemble mes meubles avec des tourillons, plus rapide et bien plus précis que les lamellos, de plus sur la même rampe, je peux installer des forets de section différente ce qui me permet de faire le perçage des tourillons et ceux des vis quand ceux-ci ne sont pas visible.

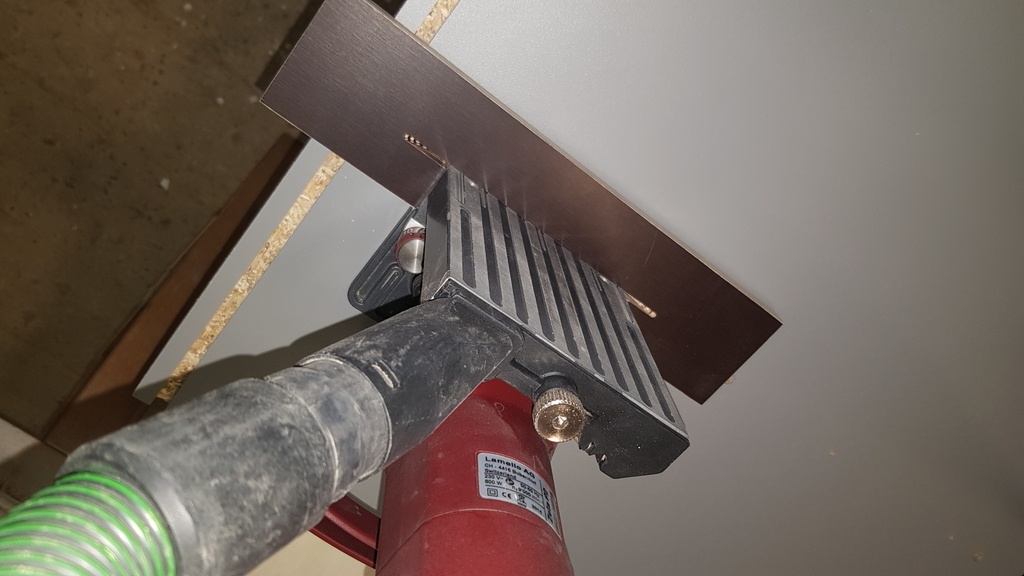

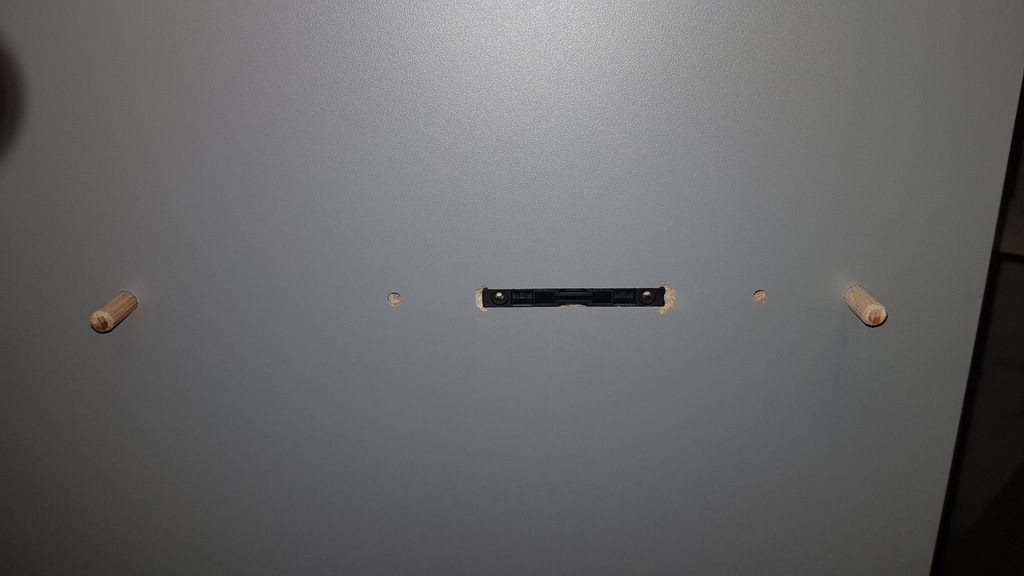

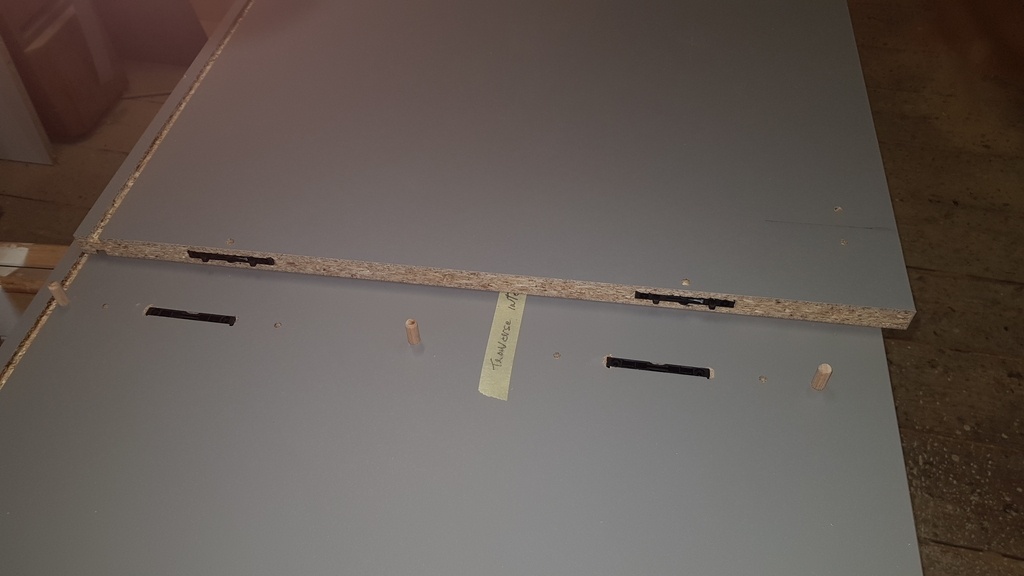

Par contre pour le démontable la clamex reste une super machine j’ai donc trouvé une astuce pour usiner ceux-ci sans être oblige de tracer et de respecter les surfaces de référence oui une lamello a sont axe de référence de la fraise a 9 mm mais l’axe des panneaux se trouve a 9.5 ou 8 donc pas évident je vous montre donc cette astuce.

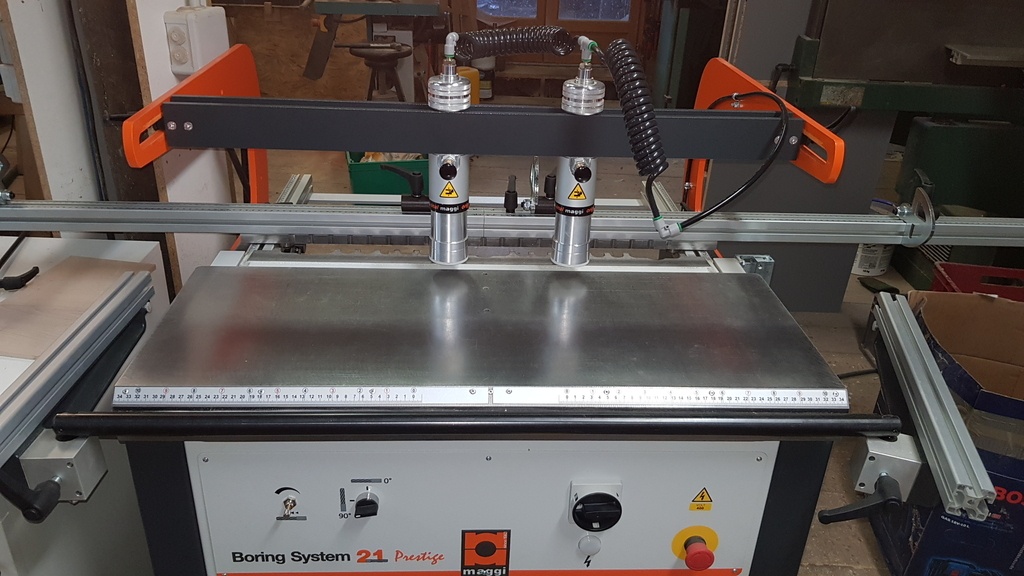

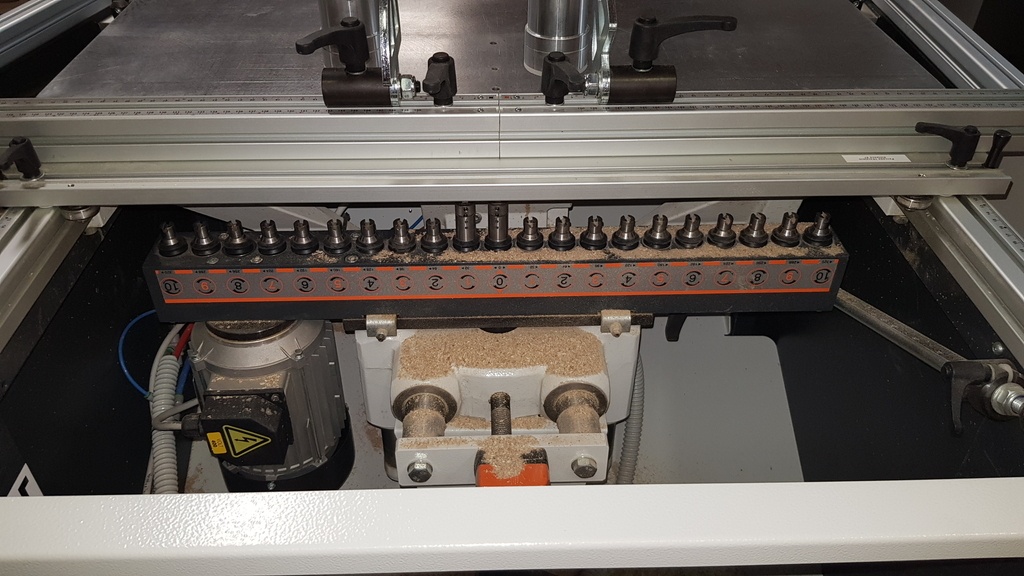

Multibroche utilisée
machine 21 broches

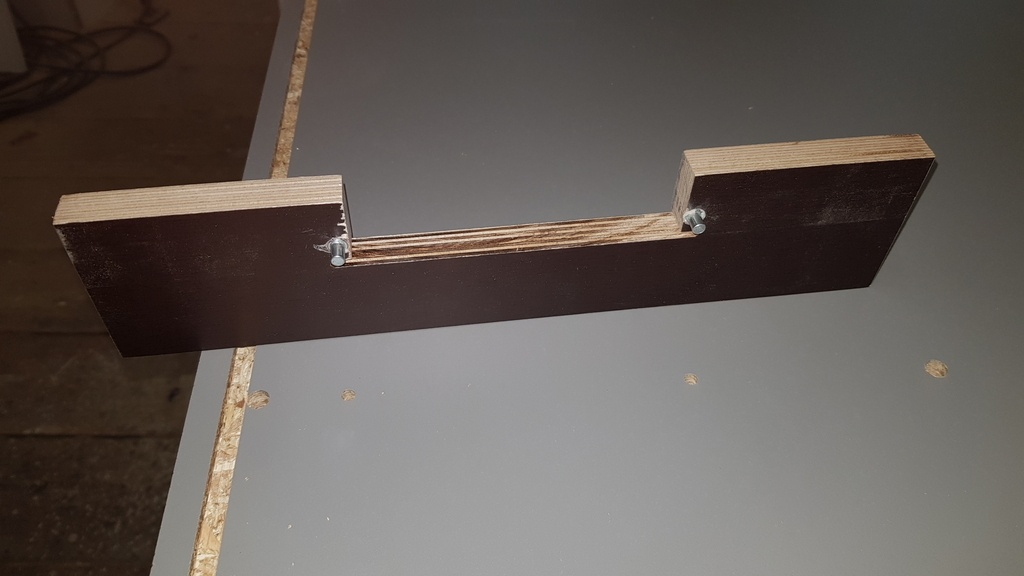

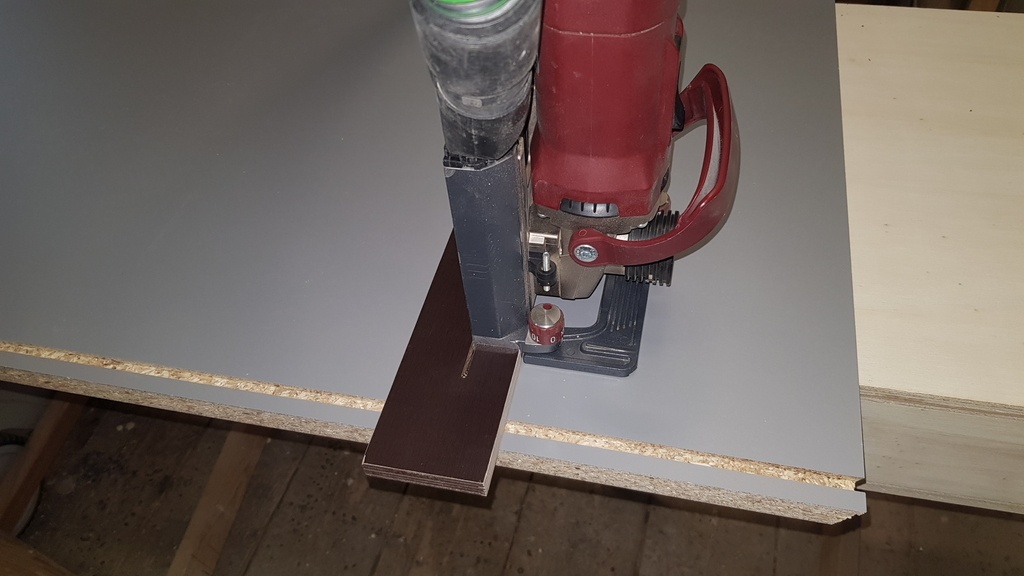

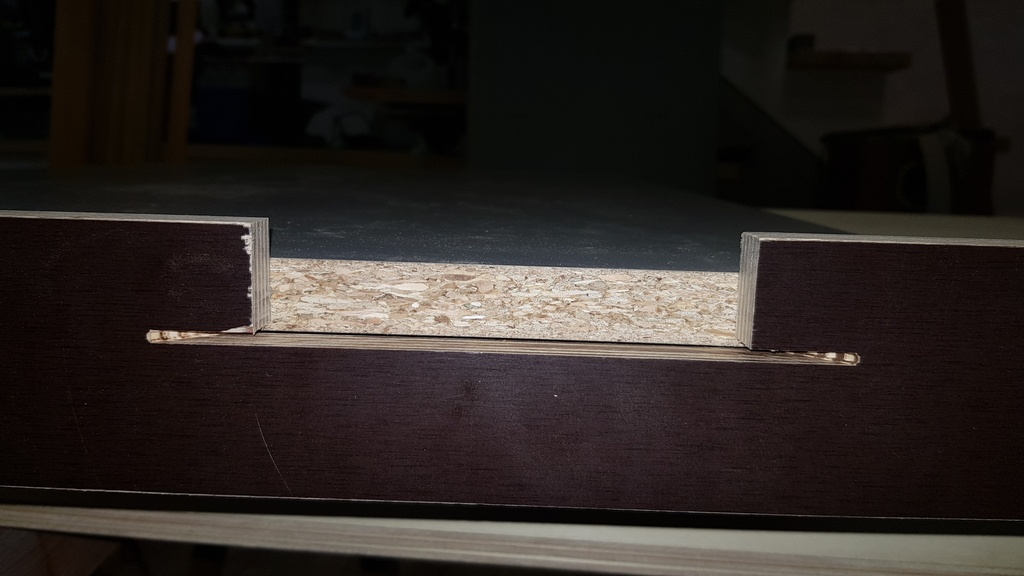

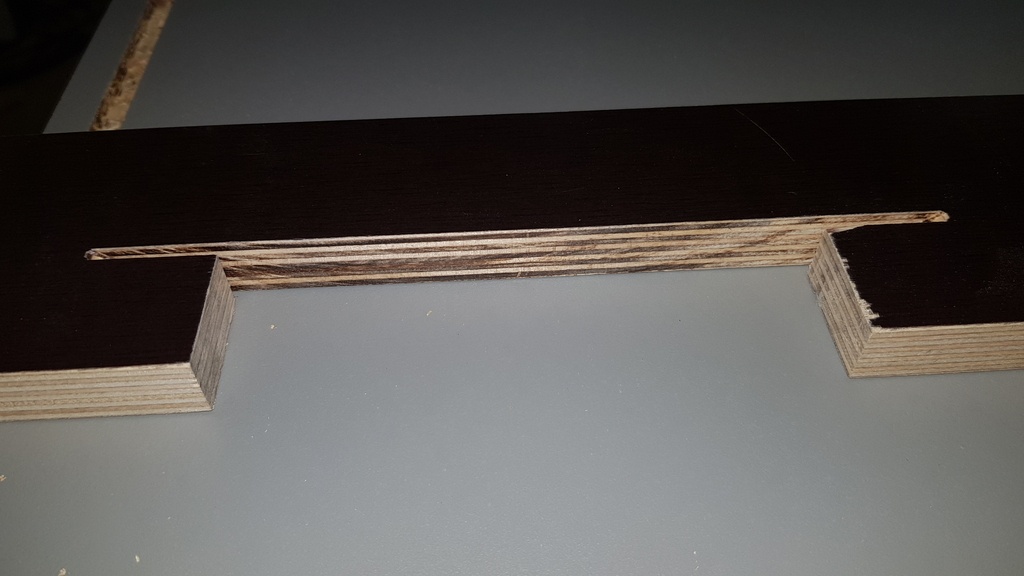

Le gabarit est provisoire je pense le réaliser en aluminium de 10 mm avec l’ajout d’une contre plaque pour la solidariser à la machine.je serai au top

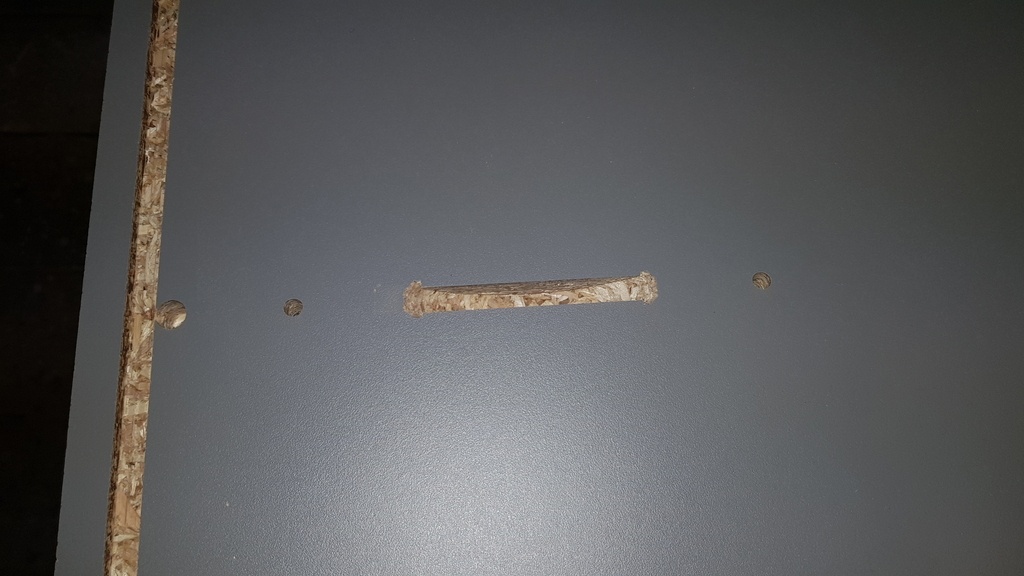

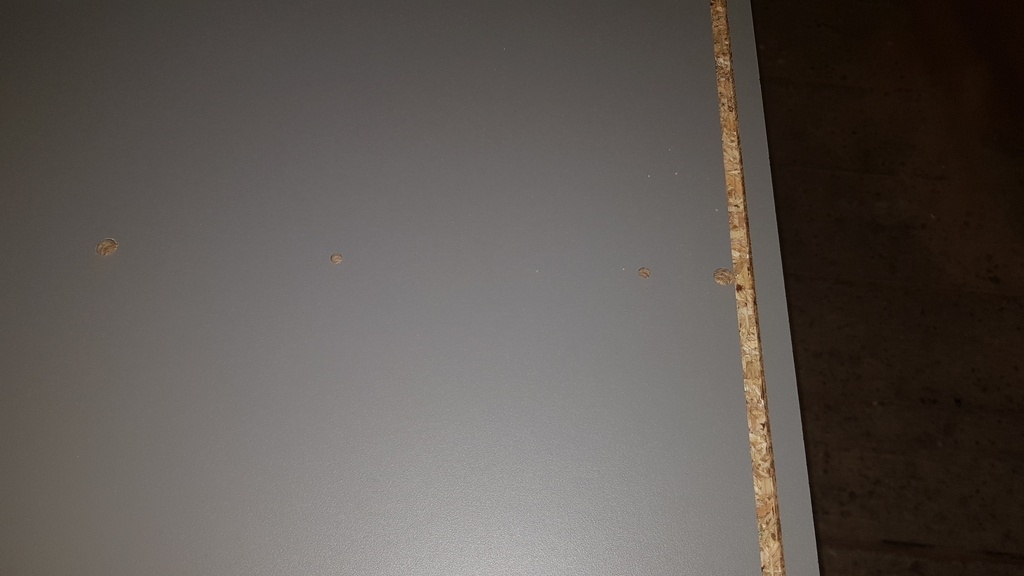

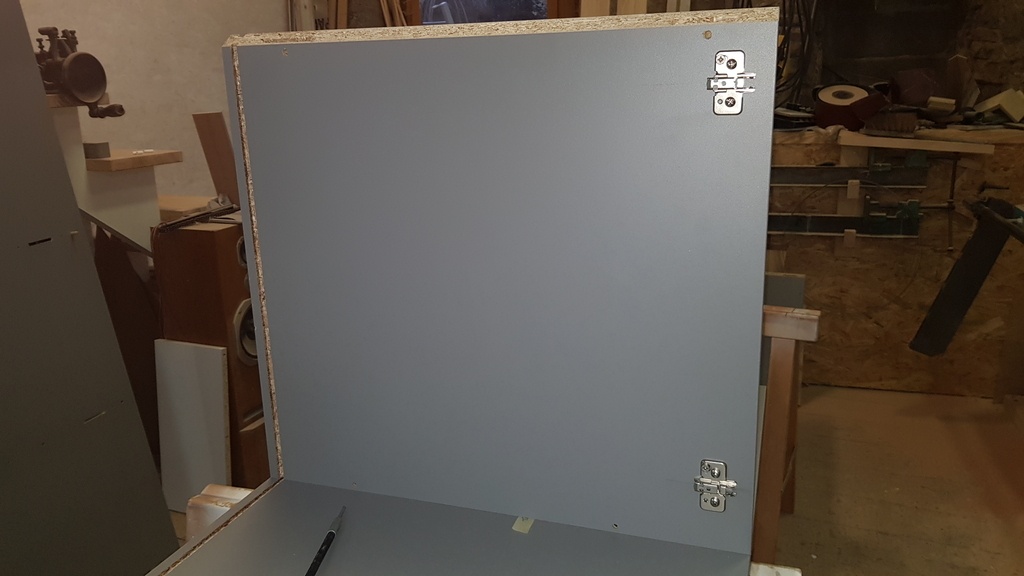

Perçages des trous, j'ajoute 2 perforassions de 5 mm à une distance de 128 mm recevant les 2 tétons du gabarit

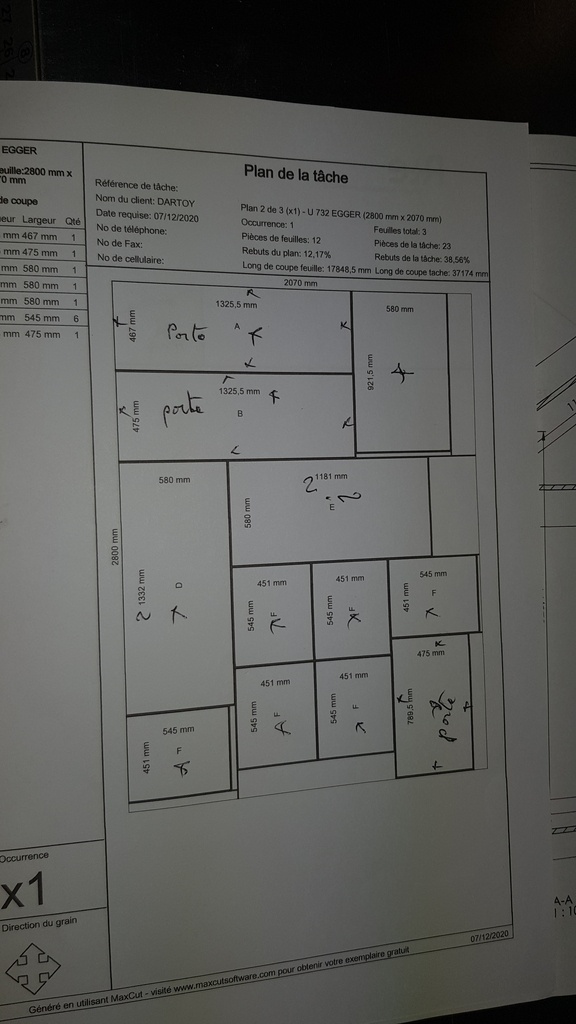

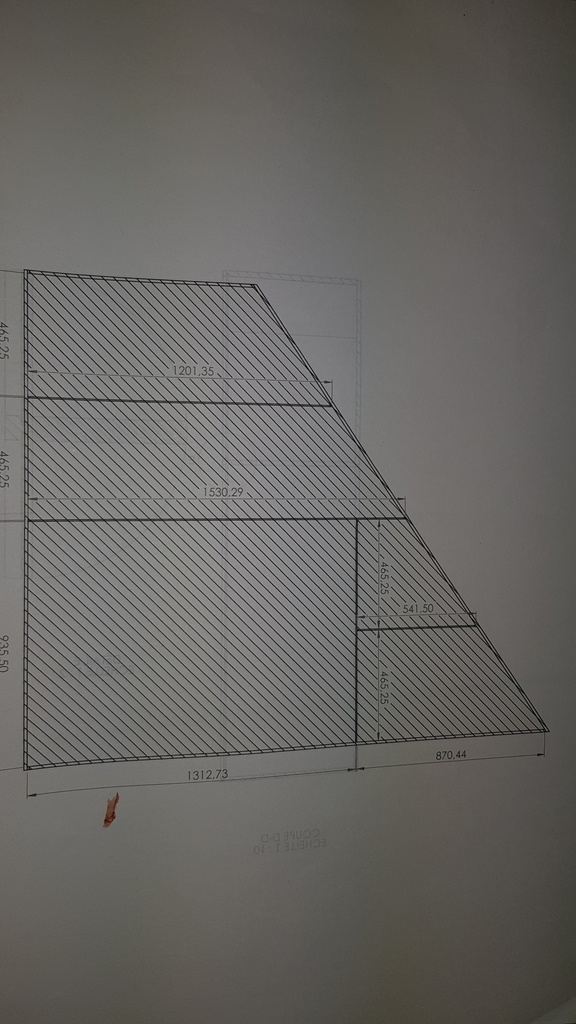

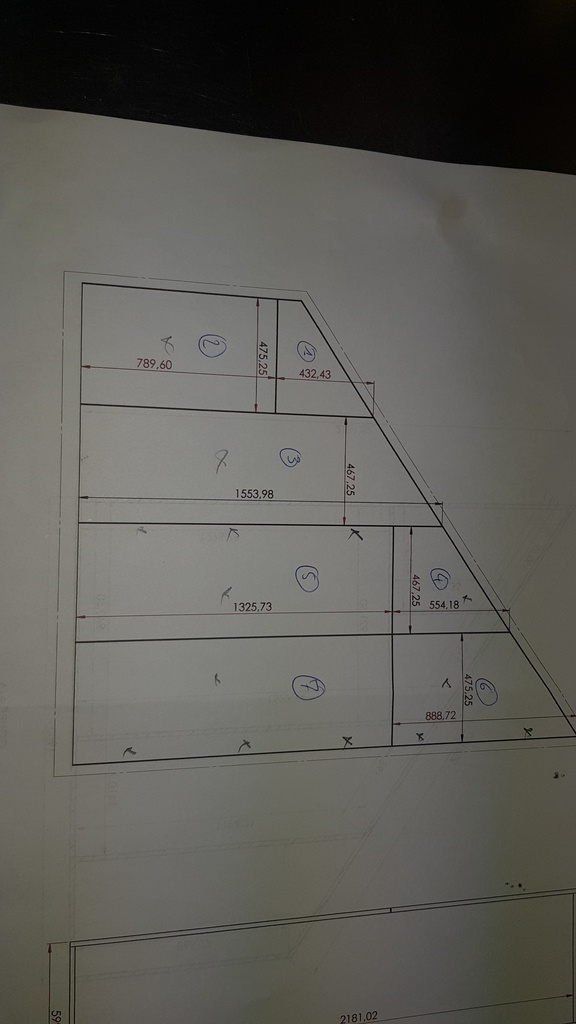

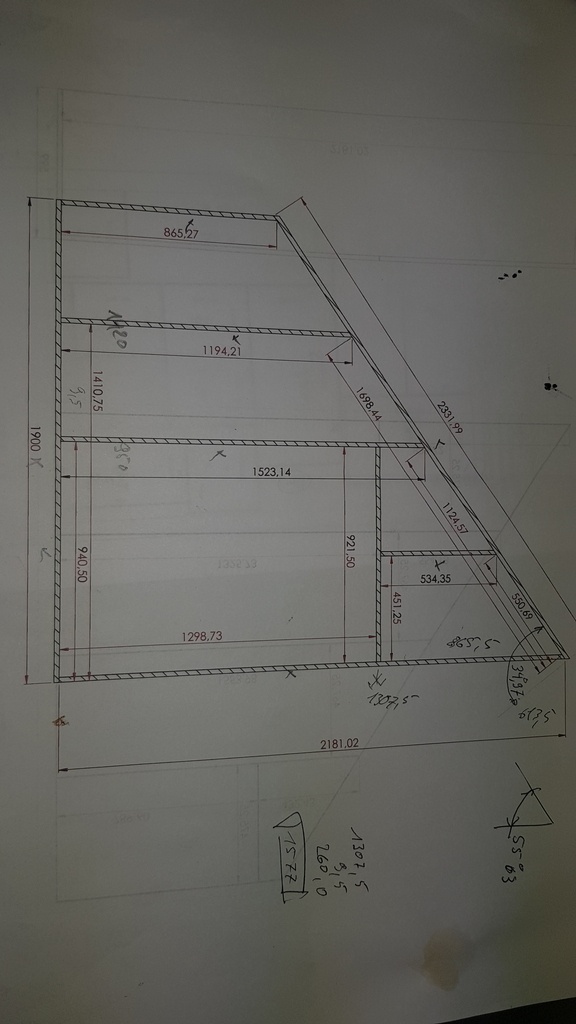

plans de réalisation
Licence
Discussions
executionbois tu n'as pas essayé avec les goujons en 5mm qui viennent se visser sur la machine?
l'entraxe ne correspond pas tu peux faire ça mais avec une commande numérique moi je suis forcément en système 32
executionbois ok merci. dommage que ce ne soit pas adapté aux 2 options.
Wop, je crois bien que je l'avais loupé celui là !
Heu ... je dirais qu'il est à 10 mm, non ?
Mais donc, si je comprends bien tu fais déjà tes percement à la multibroche et ensuite tu utilises ces percements pour mettre ton gabarit pour usiner les lamello.
Ca fait quand même double opération, non ?
La zêta je la possède depuis 2014 alors j'en ai déjà fais ! Autant dire que si j'allais moins vite je ne le ferais pas ch...r
Absolument mais quand tu règles ton lamello moi jen ai fraise 10 et les tourillons je les perce quand même donc je rajoute des mèches c'est tout, et je suis pile a 9,5 puisque ma tourilloneuse et réglé a cette épaisseur quelques fois j'utilise des tourillons démontables mais il faut plus de place au montage
