Ballustrade en bois d'érable & verre

Ballustrade en bois d'érable & verre
+

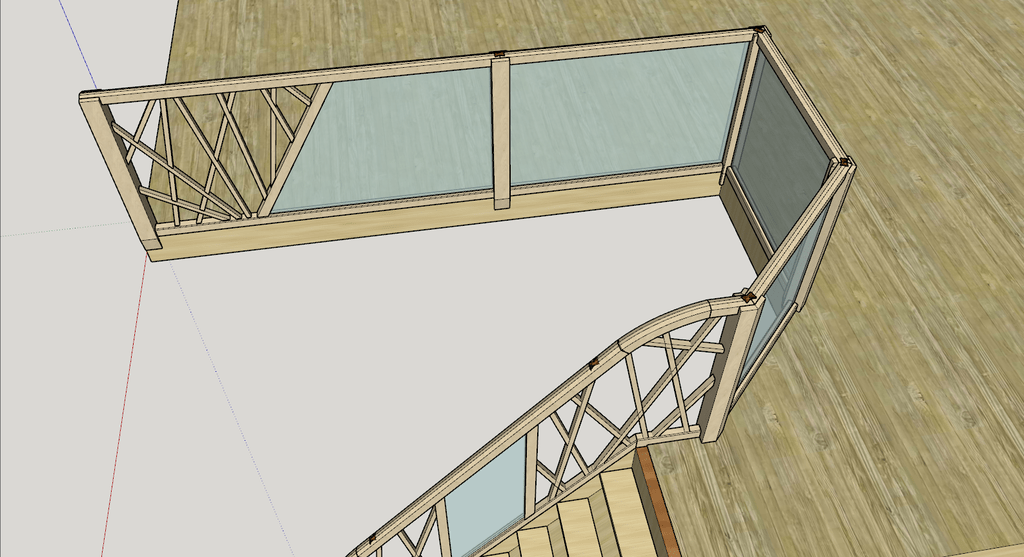

Après avoir fabriqué ma mezzanine, je m'attaque maintenant à la balustrade en bois et verre. Après avoir dessiné le plan sur SketchUp, j'ai maintenant commencé la construction.

Je vais partager ici les différentes étapes jusqu'à la fin.

J'ai choisi d'utiliser de l'érable ondé pour sa couleur claire, ses ondulations magnifiques et pour sa dureté.
Les verres sont en 55.2 et seront insérés dans des rainures aux quatre cotés.
Les mains courantes seront assemblées entre elles avec des papillons en noyer et chevillées aux poteaux.
Pour ce qui est des barreaux dans tous les sens, ils seront coupés à mi-bois et assemblés à la barrière avec des faux tenons.

Voili-voilou, je me réjoui de lire vos remarques ou conseils et de partager l'envie de créer :)

Liste des articles

Mis à jour

Partager

Débit, corroyage et collage des poteaux

Voici donc la première étape du projet. Le débit qui est fait en longueur avec une circulaire à main et la suite à la combinée.
Viens après le corroyage pour avoir des faces propres et droites pour le collage.
Je reconstitue les poteaux à partir de 3 épaisseur pour arriver aux 95mm prévus une fois fini. Je laisse un espace au milieu pour pouvoir ensuite fixer le poteau avec une tige filetée.

Petite difficulté pour les poteaux à 45° ou j'ai du me fabriquer un gabarit pour raboter à 22.5°. Le collage de ces deux poteaux à 45° était pas de tout repos non plus :)

Bon visionnage.

Publié

Partager

Les assemblages des mains courantes

Voici la suite du projet, les assemblages pour insérer les mains courantes dans les poteaux.
Beaucoup de travail manuel, traçage au tranchet pour atteindre un maximum de précision.

J'affute mes ciseaux sur du papier de verre (400-600-1000) et pour finir un coup sur du cuir avec une pâte à polir.

A bientôt pour la suite :)

Publié

Partager

Main courante et barreaux croisés

Bonjour à tous,

Voici enfin la suite de la réalisation. J'avais mis en stand-by le projet avant les fêtes pour m'équiper mieux en outils etc..

Donc voilà les dernières images de 2019.
Rien de bien spécial mis à part l'usinage des barreaux assemblés à mi-bois avec l'aide d'un montage d'usinage à rainure parfaite.

J'ai recommencé les travaux donc du neuf viendra bientôt avec la fabrication de la partie escalier.

A bientôt :)

Publié

Partager

Main courante courbe

Voici la dernière partie de cette fabrication.

J'ai créé les parties courbes en me faisant un gabarit pour passer les pièces au bouffe tout.
Les différentes parties de la main courante sont reliées avec une queue d'aronde.

Publié


Discussions

RenaissanceDuBois  a publié le pas à pas "Ballustrade en bois d'érable & verre".
il y a 5 ans
Dehautenbois
( Modifié )

Merci pour ton partage et hâte de voir la suite !
J'ai également regardé tes autres vidéos, c'est tout paisible et agréable à regarder, merci à toi !

RenaissanceDuBois

Merci à toi pour ton retour :), ça me fait super plaisir et c'est motivant pour la suite

totof
( Modifié )

beau projet ! film super a regarder je me réjouis de la suite 🤩

totof

j'ai bien fais de me réjouir de la suite ... bravo tes vidéos sont vraiment chouette à regarder !

EricFd

Abonné ... yes vivement la suite

RenaissanceDuBois

Hello, merci à vous ca fait super plaisir :)
La suite viens au plus vite :)

trente six seb
( Modifié )

A peine 2 minutes mais il y a de la préparation là ! Rien que le rabotage et le serrage n'ont pas été improvisés. Le résultat devrait être sympa, je vais suivre la réalisation.

RenaissanceDuBois

Hello, ho oui beaucoup de préparation ^^ mais pour que la vidéo ne soit pas ennuyante j'essaie de ne pas repasser encore et encore des opérations qui se répètent.

RenaissanceDuBois  a publié l'article "Les assemblages des mains courantes".
il y a 5 ans
RenaissanceDuBois  a publié l'article "Main courante et barreaux croisés".
il y a 4 ans
dependancesbois
( Modifié )

Ca avance super bien! C'est une bonne idée ! Je garde de côté ! Qu'est ce que tu appelles du verre 55.2?

RenaissanceDuBois

Avec plaisir :)
Heu je m'y connais pas trop en verre mais cest un verre feuilleté de 10mm alors du coup je pense que pour eux ça signifie qu'il y a 2 verres de 5mm autour du film de sécurité. Dans mon cas c'est l'épaisseur qu'il faut avoir pour être aux normes suisse.

Topala

En France, sauf erreur de ma part, le 4-4-2, en réalité 4-2-4 (4 mm de verre + 2 mm de film + 4 mm de verre), est réservé au surface inférieure à 2 m², au delà il faut utiliser du 5-5-2.

dependancesbois

Merci pour la réponse !

RenaissanceDuBois

Merci :)

Topala

Petit complément :
Composition du vitrage feuilleté
Au moins 2 films intercalaires PVB de 0,38mm d’épaisseur, ou 1 film de 0,76 mm.

SGG STADIP PROTECT Classe EN 12600 Ép. mm Poids kg/m2 Surface maxi m²
33.2 1B1 7 16 S ≤ 0,5 m²
44.2 1B1 9 21 0,5< S ≤ 2,0 m²
55.2 1B1 11 26 2< S ≤ 4,5 m²
66.2 1B1 13 31 4,5< S ≤ 6,0 m²
Surface :
Norme NF P 08-302 - Annexe A (octobre 1990), voir NF P 06-001.
Prise en feuillure du vitrage de 15 à 20 mm sur 4 côtés.

trente six seb
( Modifié )

Belle précision, ça va être très chouette.

RenaissanceDuBois

Ya de forte chance :)

RenaissanceDuBois  a publié l'article "Main courante courbe".
il y a 4 ans
trente six seb

J'l'avais dit !!! 😀
C'est très chouette !
Bravo !

dependancesbois

très joli travail! et beau rendu!
quelle est donc cette règle courbe en rouge que tu utilises pour ton gabarit ?

AdrienC
( Modifié )

Chouette travail! Je serai content quand ça sera mon tour de faire une main courante... ☺

dependancesbois On appelle ça un cobra. il en existe aussi des plus petits pour tracer des courbes irrégulières sur des épures de bois croches ou débillardés.

dependancesbois

merci, je connaissais pas ce nom. j'ai déjà vu ce genre de règle mais celle-ci à les emplacements de vis? je veux bien la référence aussi!

trente six seb

J'en cherchais une bien récemment d'ailleurs. Je veux bien les références.

Sebg15

Bravo pour votre travail 👍🏻

RenaissanceDuBois
( Modifié )

Hello, Merci à tous :)

La règle je l'ai trouvée sur dictum -> dictum.com/fr/...1?number=707581

Pas donné mais très pratique pour ce genre de choses :)

dependancesbois

Super merci !

RenaissanceDuBois

avec plaisir :)

dneis
( Modifié )

Penses à mettre de la paraffine sous tes semelles de rabot régulièrement quand tu rabotes (si tu ne le fais pas déjà), ça améliore la glisse sensiblement !

RenaissanceDuBois

Merci du conseil :) non je ne le fais pas car cela fait très peu de temps que je lai acheté alors je débute

dneis
( Modifié )

RenaissanceDuBois tu verras, c'est le jour et la nuit.
Achète un bloc de paraffine pour confiture. Sinon de la bougie (ou à défaut du savon) ça marche aussi.

D'autant plus que les semelles métalliques glissent déjà moins bien que les semelles des rabots en bois.
Et même parmi les rabots en bois, il y en a qui glissent mieux que d'autres !

RenaissanceDuBois
( Modifié )

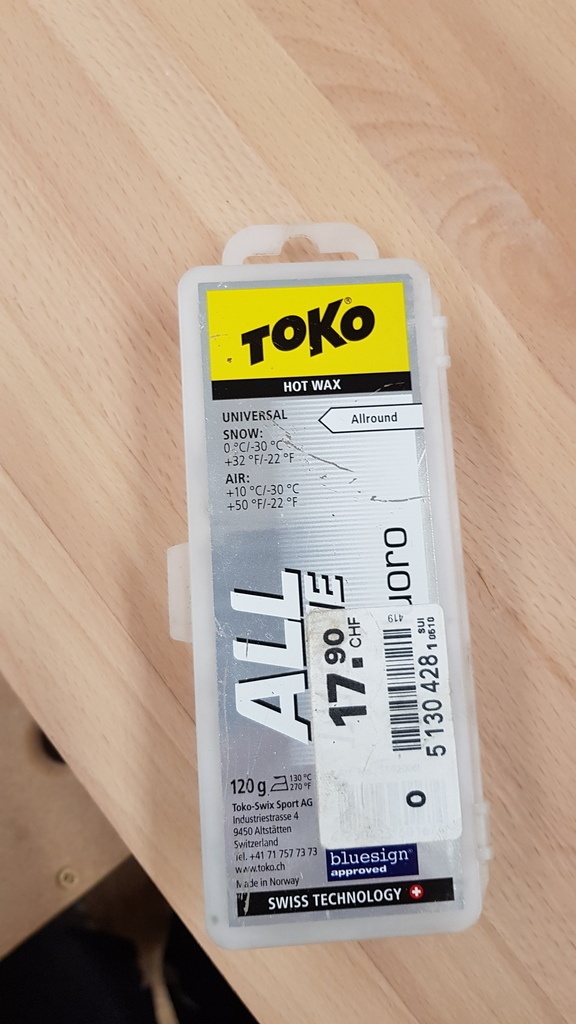

dneis ok je vais tester ca :) merci du conseil. J'ai à la maison un bloc de wax on appelait ça.. cest pour refaire la semelle des skis ou pour rendre glissante les Barres dans les skate park ca va sûrement être pas mal ?

dneis
( Modifié )

RenaissanceDuBois essai. C'est le résultat qui compte ! Tu sentiras tout de suite si ça marche.

RenaissanceDuBois
( Modifié )

dneis je viens d'essayer sur ma scie cadre et le rabot, comme tu disais cest le jour et la nuit !!! Incroyable ! En fait c'est même pas juste pour que il y aie besoin de moins forcé, j'ai remarqué qu'on sent plus que les endroits où le rabot travaille je pourrais plus m'en passer :) merci encore du conseil :)
