Bonjour à tous,
Lorsque que je devais réaliser des petits travaux à la maison ou chez ma fille, j’en avais assez de mettre mes outils dans un sac plastique.
J’ai bien une boite à outils, mais qui est beaucoup trop grande pour y placer quelques outils, j’ai donc décidé de réaliser cette petite boite à outils.
Voici la réalisation en détail de la réalisation de ma boite à outils.
Liste des articles
Choix du bois

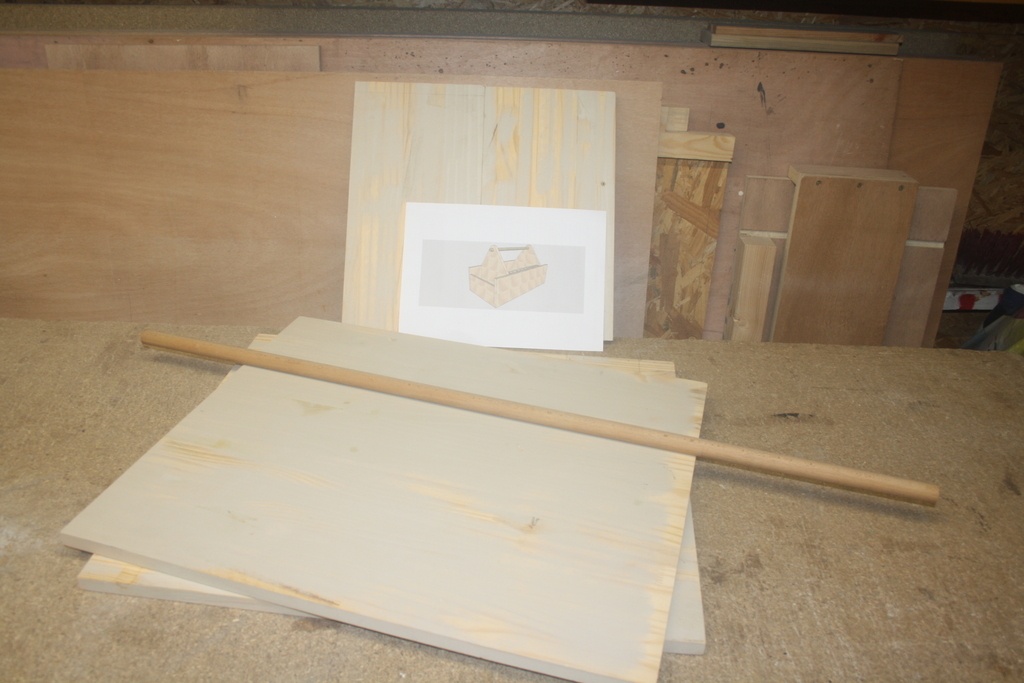

Cette petite boite à outils à été réalisée par des anciennes étagères de ma fille en pin de 16mm et un bout de baguette ronde de diamètre 20mm.
Ponçage et découpage du bois

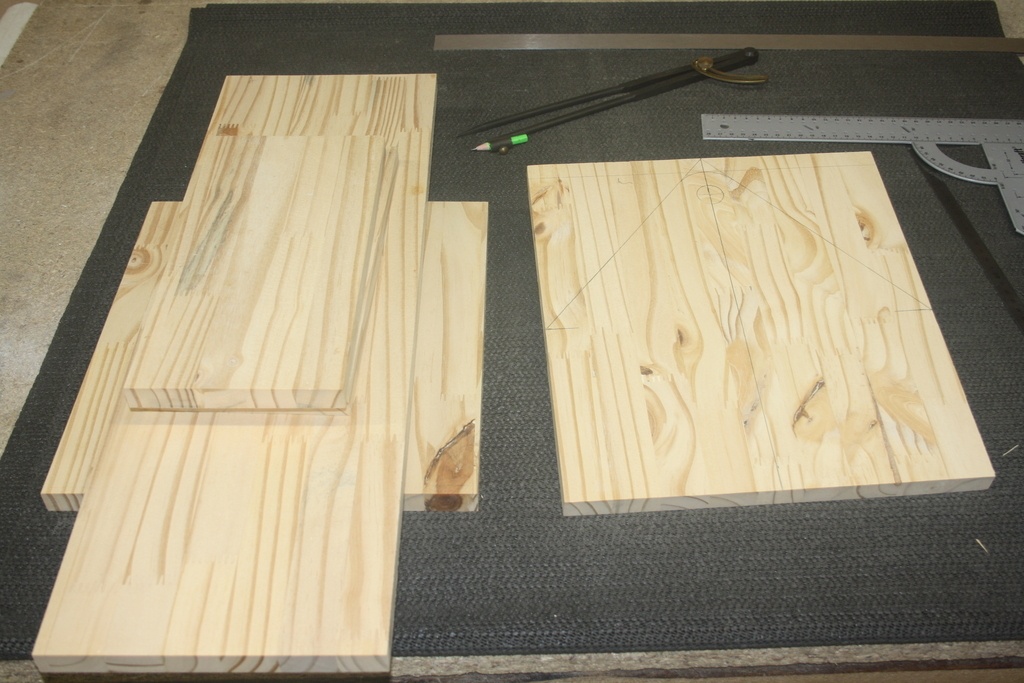

Après un bon ponçage avec à la ponceuse orbitale, j’ai découpé les différentes pièces de la boite à la scie à format.

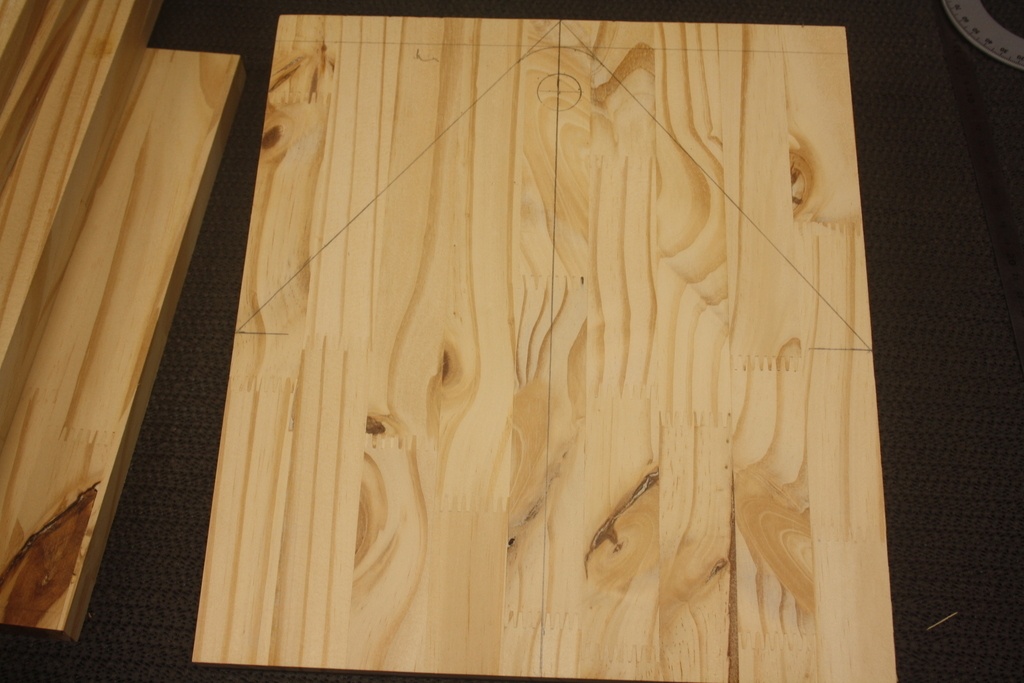

Sur la deuxième photo on peut voir le traçage des côtés de support de poignée. Pour ces deux pièces je n’ai pas pu réaliser le découpage à la scie à format, je les ai donc réalisées à la scie à onglet.

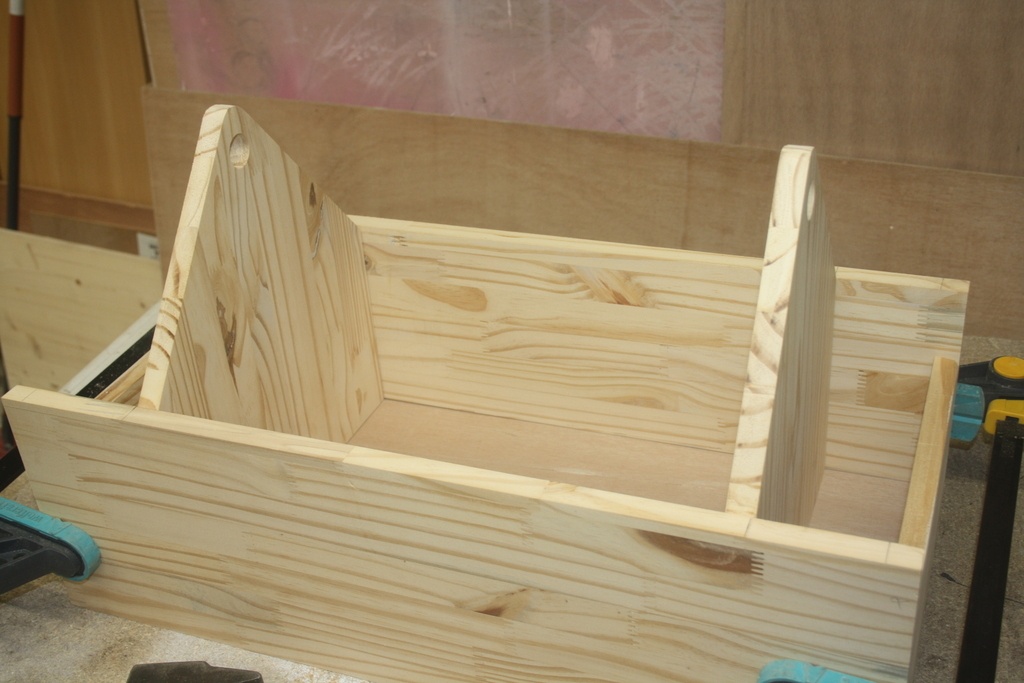

Assemblage à blanc de la boite

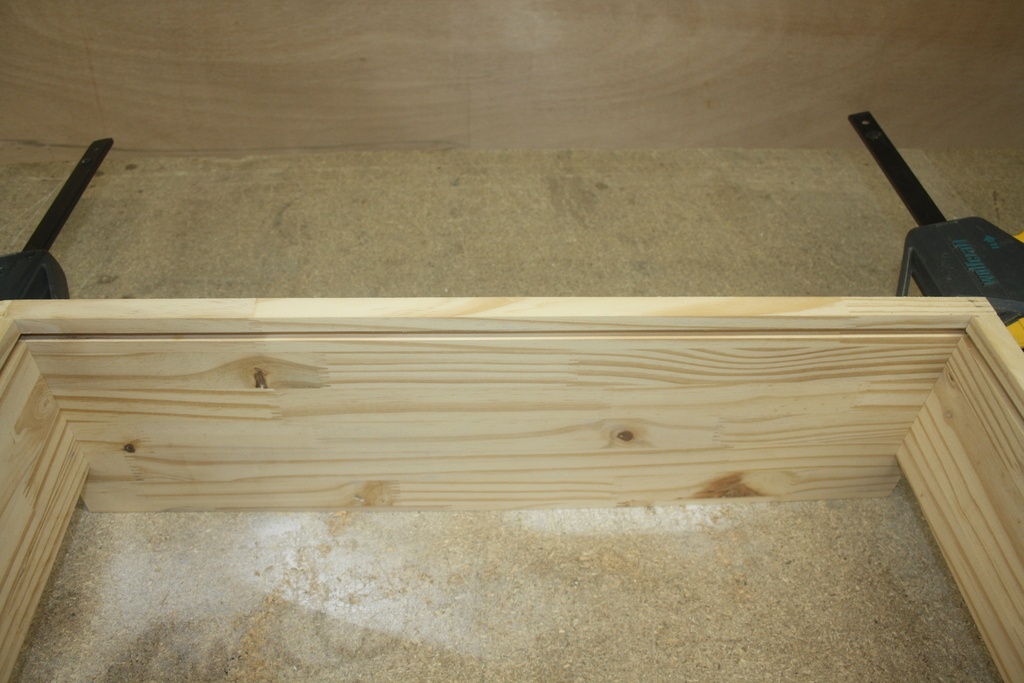

Toutes les parties étant poncées et découpées, j’ai usiné les rainures des 4 côtés pour recevoir le fond. Elles sont à 10mm du bas pour une largeur de 6mm et une profondeur de 5mm.
Les côtés de support de poignée sont percés à 22mm pour une baguette ronde de 20mm.

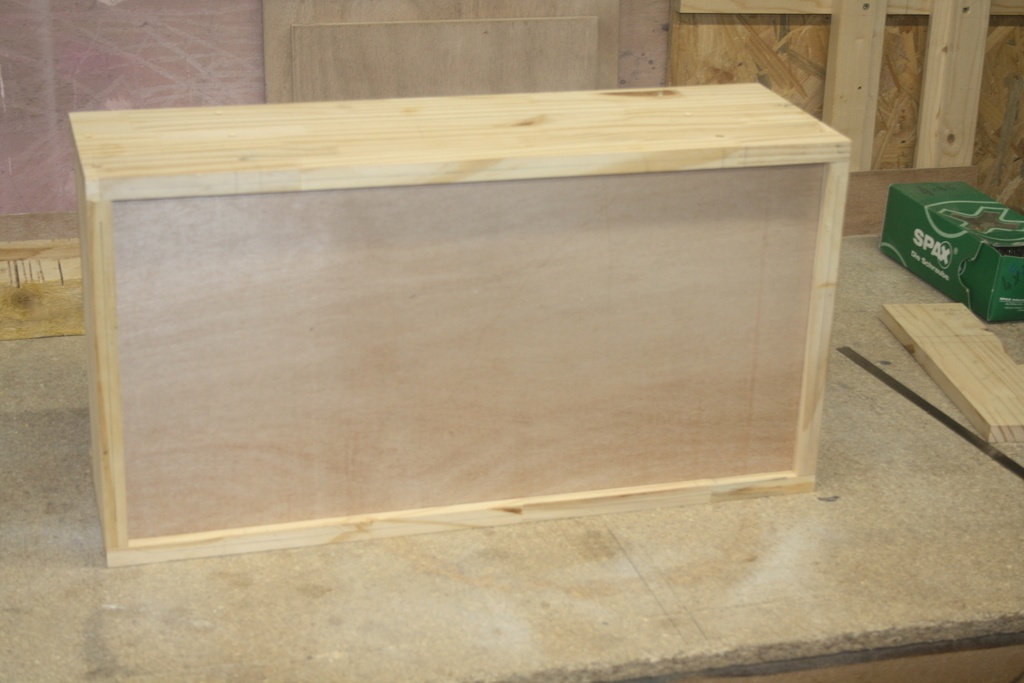

Après un assemblage à blanc des côtés, j’ai pu relever les côtes et usiner le fond, en contreplaqué de 5mm.

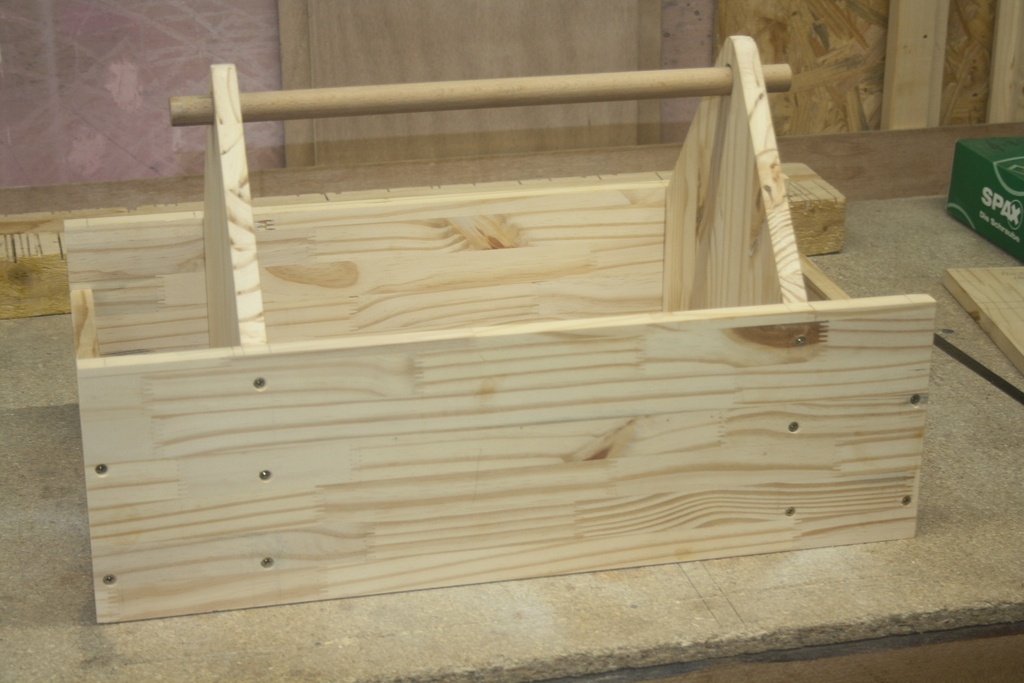

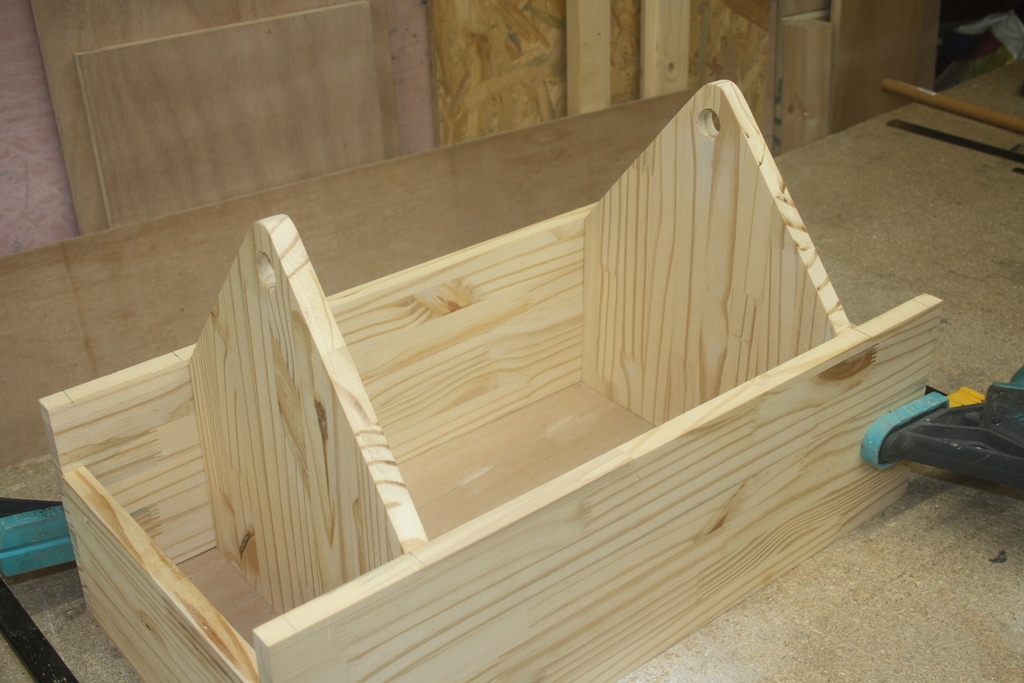

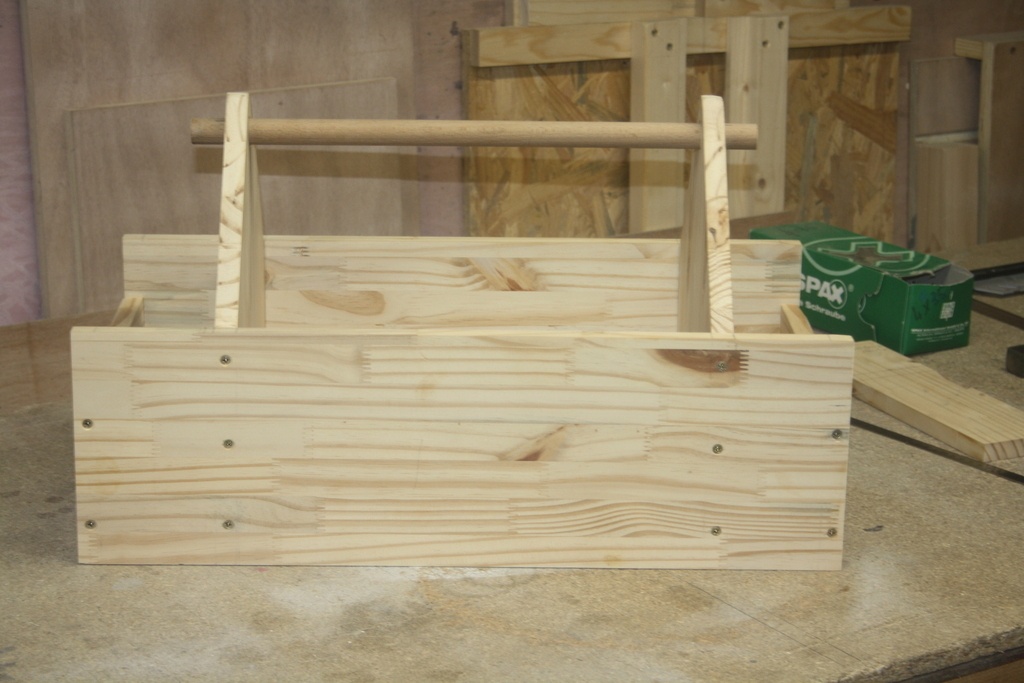

J’ai terminé pour un assemblage à blanc de l’ensemble des pièces de la boite.
Assemblage de la boite

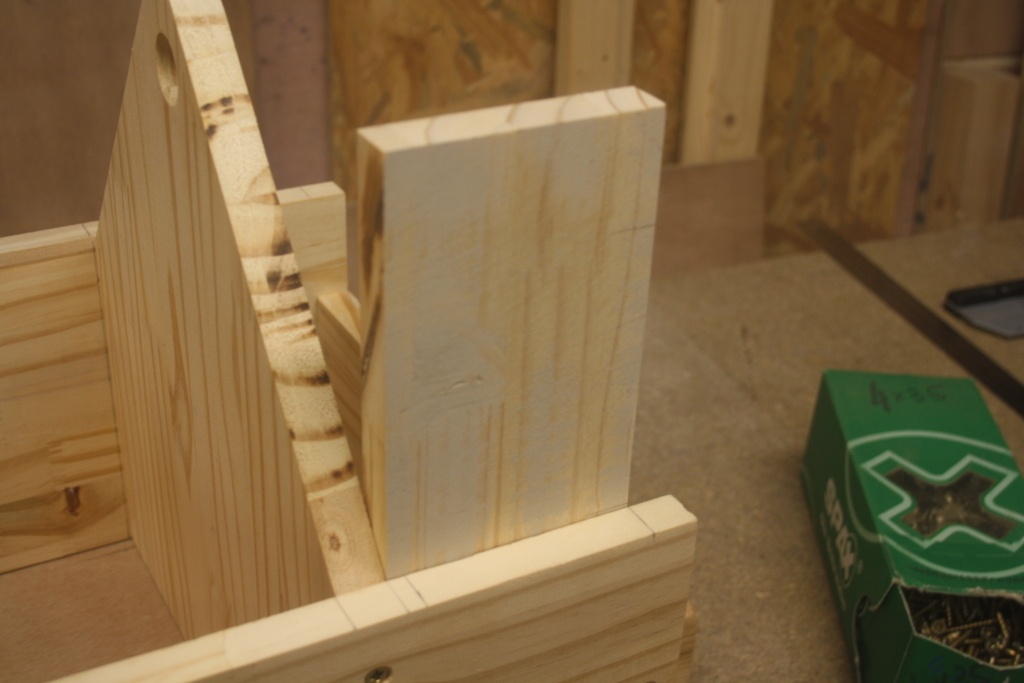

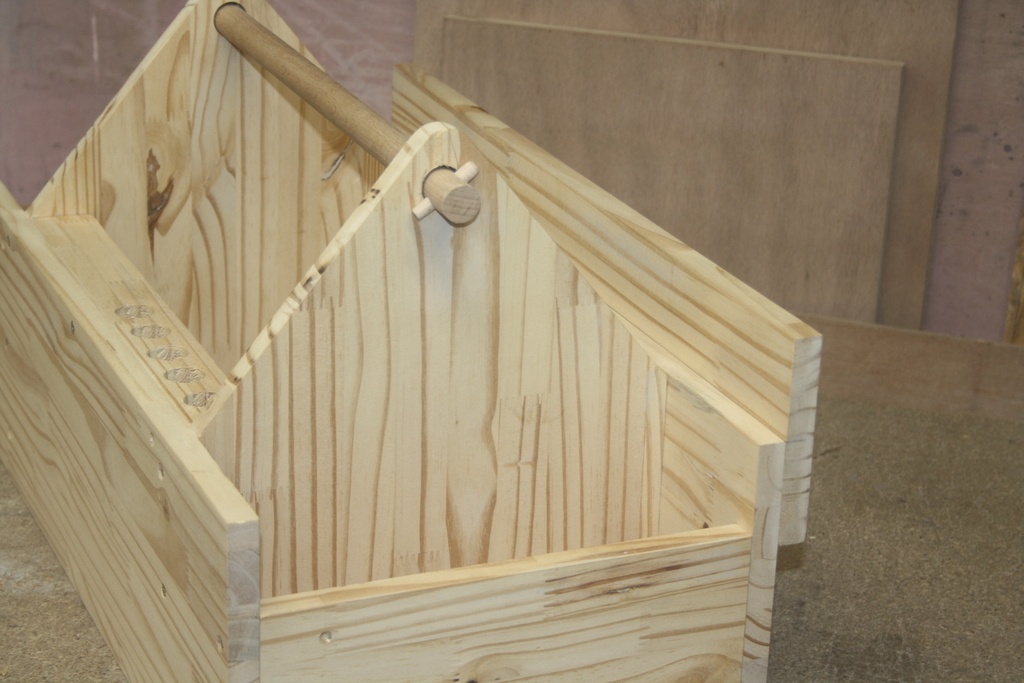

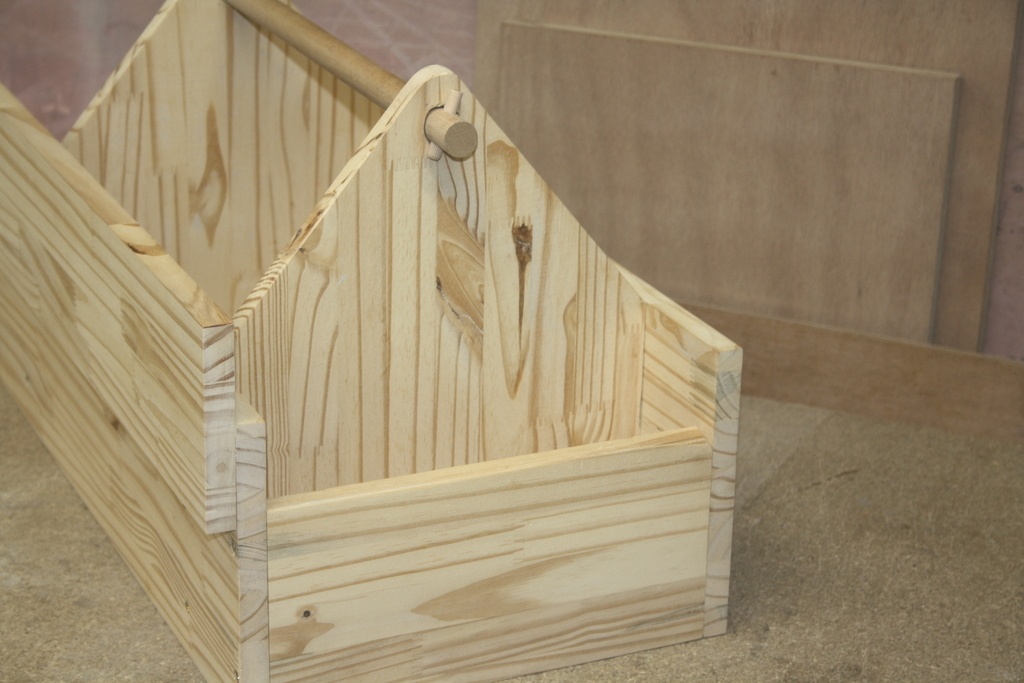

Toutes les parties de la boite a été assemblée par des vis laiton cruciforme à tête plates de 4 x 35. Pour positionner correctement les côtés de support de poignée, j'ai utilisé des piges de 70 et 85mm de largeur.

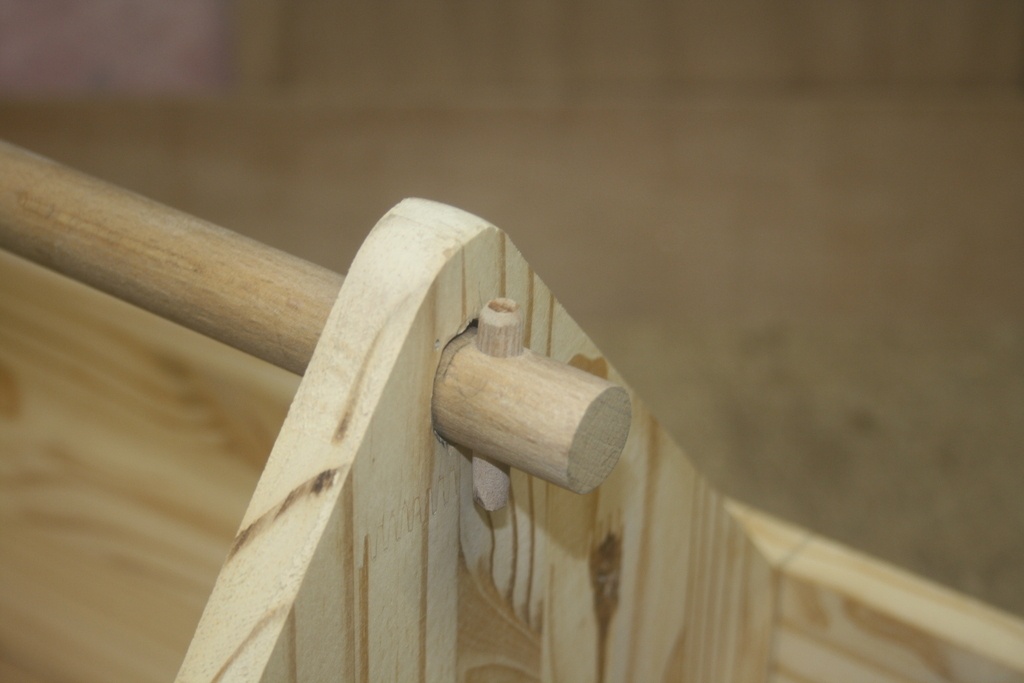

Ensuite j’ai relevé la côte de la poignée, débité et positionné sur les côtés de support de poignée. J’ai percé la poignée à 8mm pour recevoir une cheville cannelée de 8mm, que j’ai poncé en biseau pour assurer un bon blocage de cette dernière.

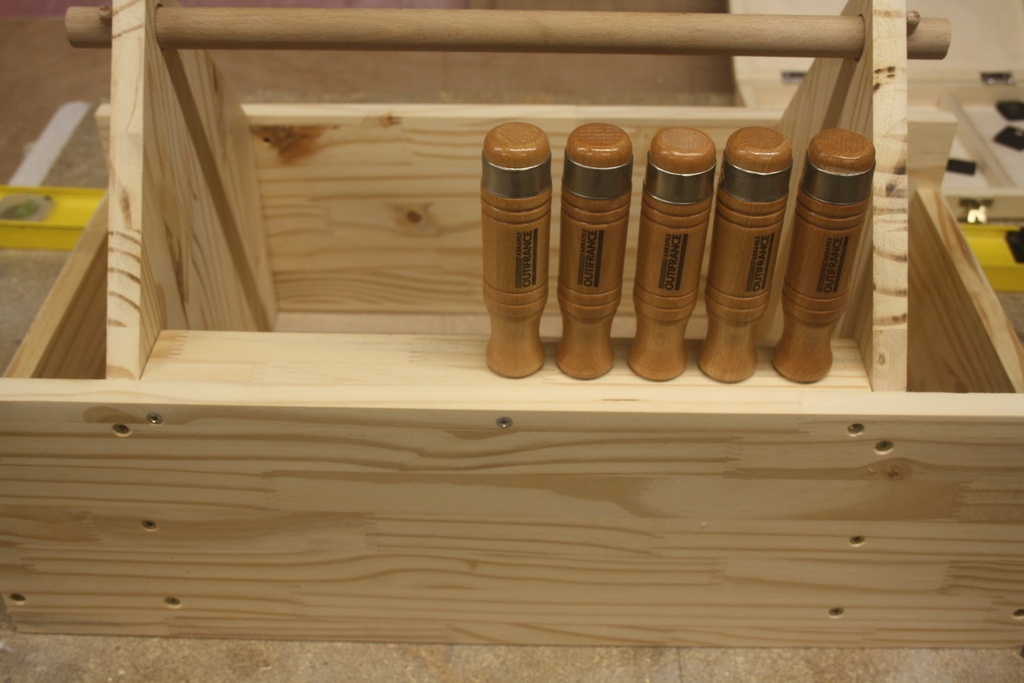

Support ciseaux à bois

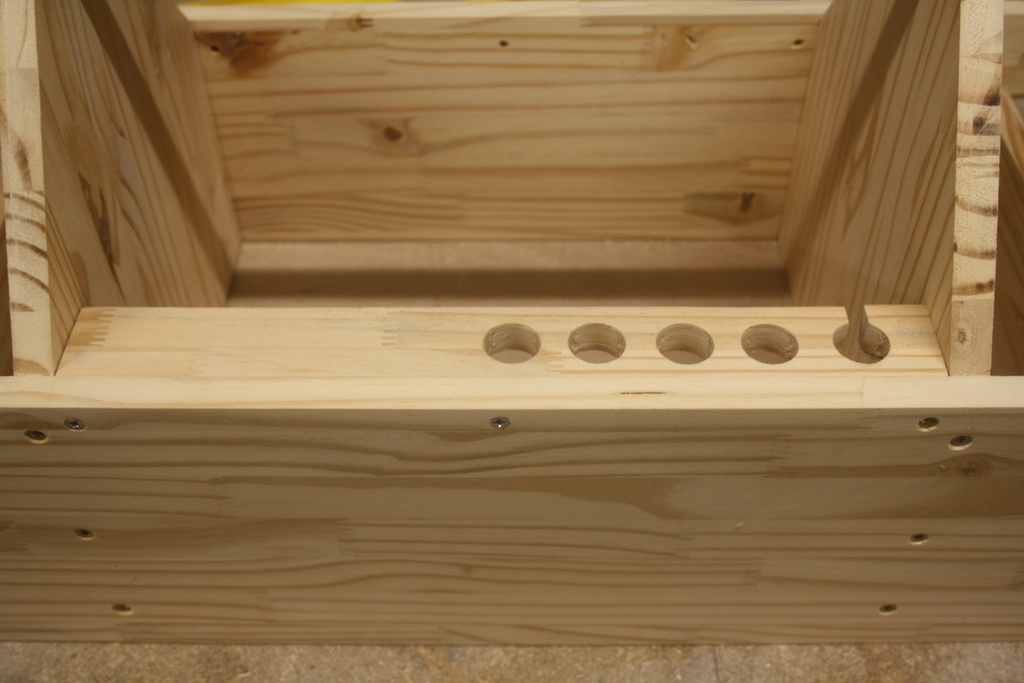

Sur une pièce de pin 381 x 40 x 16mm, j’ai percé 5 trous de 22mm. Cette pièce est fixée par 3 vis laiton cruciforme à tête plates de 4 x 30.
Sur le dernier trou recevant le ciseau à bois, la largeur du fer de ce dernier est supérieure à celui de sa bague, j’ai dont donc usiner une entaille de 7mm de large.

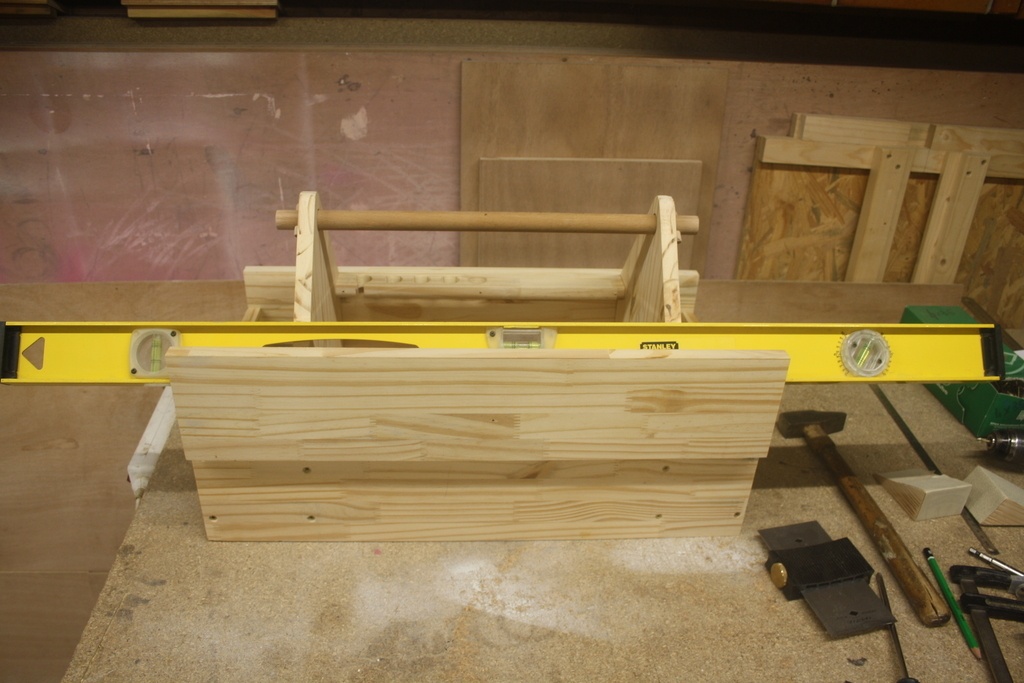

Support de niveau

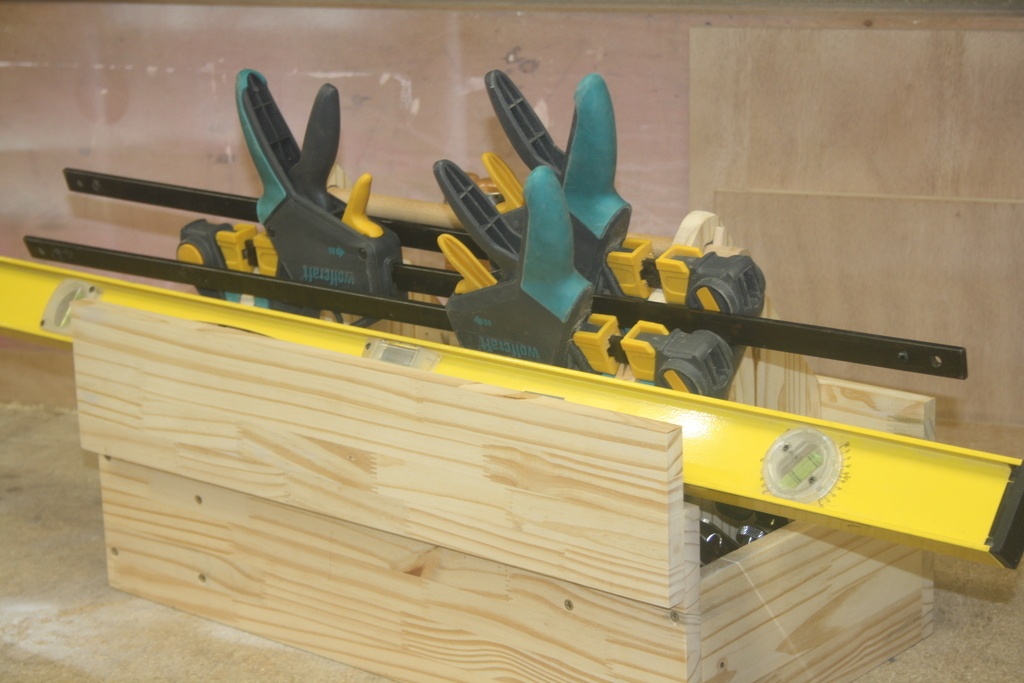

Un dernier élément constituant cette boite, est le support de niveau.

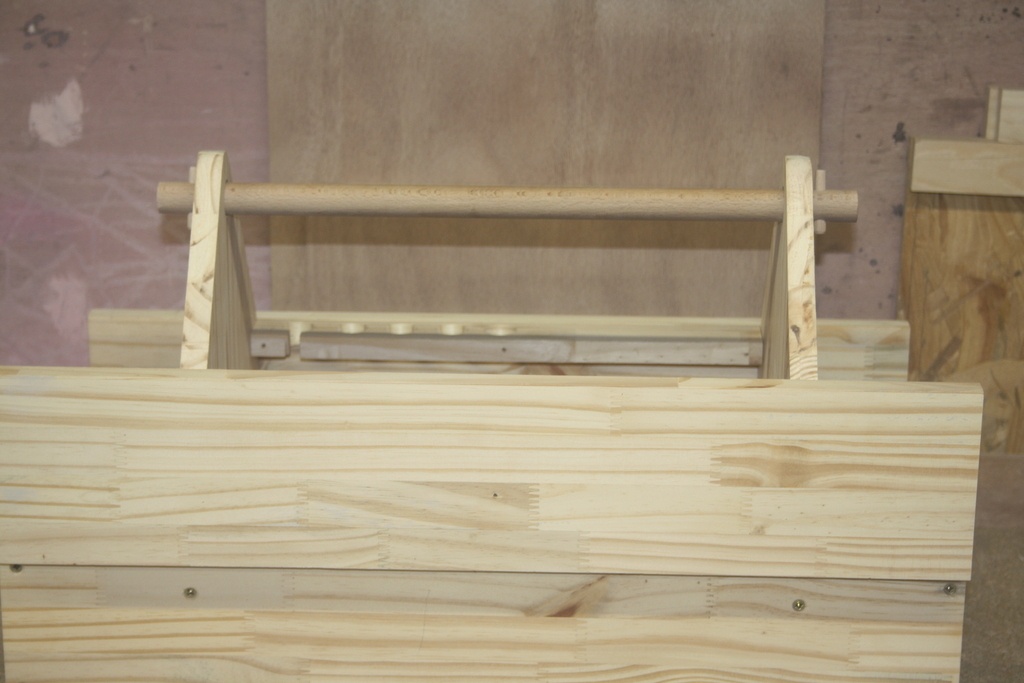

Il est réalise dans une planche de pin de 600 x115 x 16mm, fixé pour 3 vis laiton cruciforme à tête plates de 4 x 30, à 120mm du bas de la boite.
Vue d’ensemble

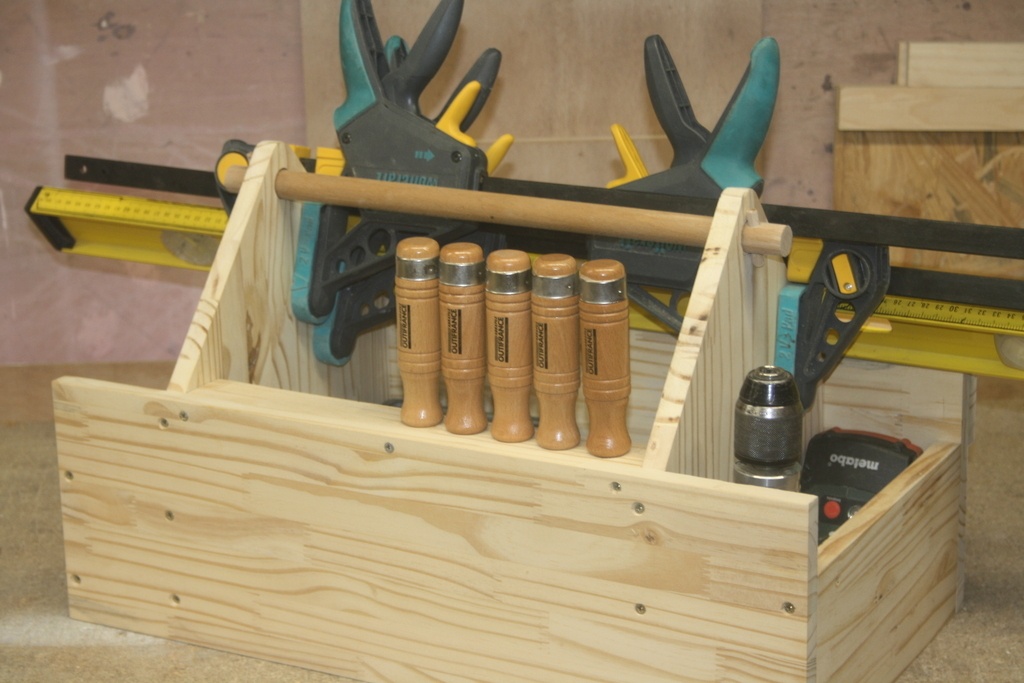

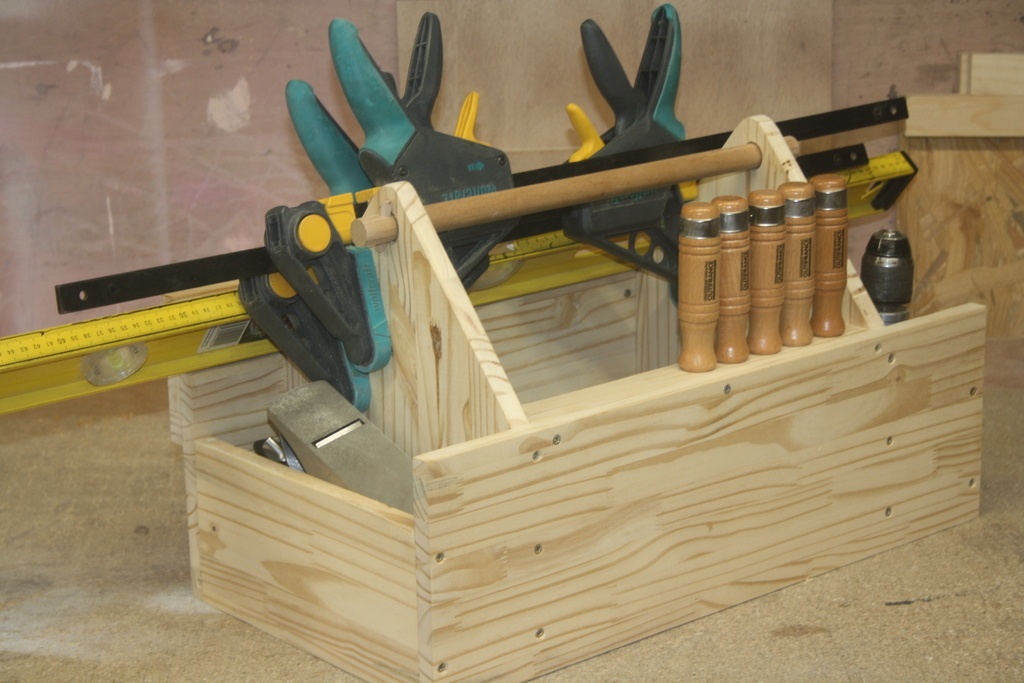

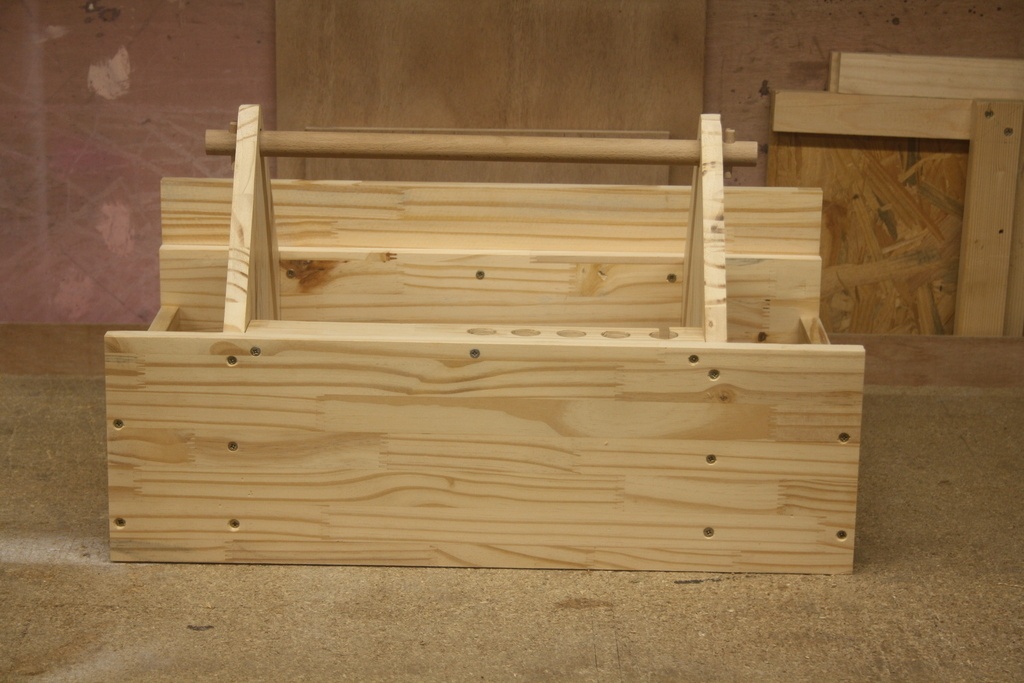

Vue d’ensemble de la boite à outils nue et équipée.
Sur le côté gauche sont rangés les rabots, sur la droit la perceuse et ses équipements.
Les côtés de support de poignée, peuvent également servir de support de serre-joints.
A l’intérieur de la boité peuvent être placés mètre, règles, équerres, boité à forets et mèches, diverse tournevis….
Conclusion
Cette réalisation n’a rien d’extraordinaire mais, cela m’a fait plaisir de la partager.
Si vous avais d’autres idées pour compléter cette boite à outils, je suis preneur, n’hésiter pas.
