Changement de façade... pour une borne d'arcade

Changement de façade... pour une borne d'arcade
+

Alors, les bricoleurs du Fablab de Saint-Marcellin bricolent une borne d'arcade. Les geeks ont déjà RaspberryPisé toute la partie info/élec. L'un des membres a gentiment ramené l'enceinte qu'il avait fait. Mais il faut refaire la façade pour s'adapter au kit de Joystick et Boutons acheté par Odile (la Fabmanageuse!). Bref, c'est parti!

Liste des articles

Mis à jour

Partager

Prise de cote, plan, dxf, gcode....

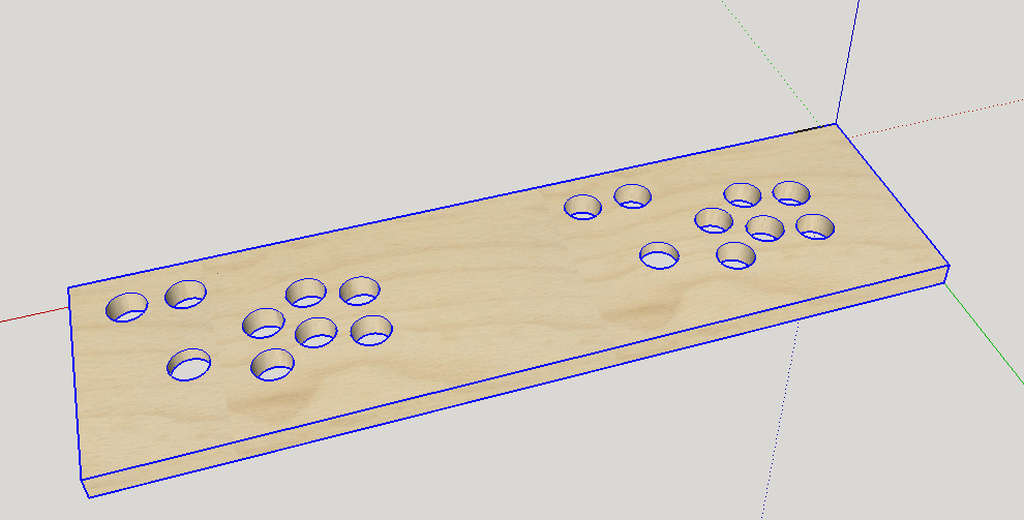

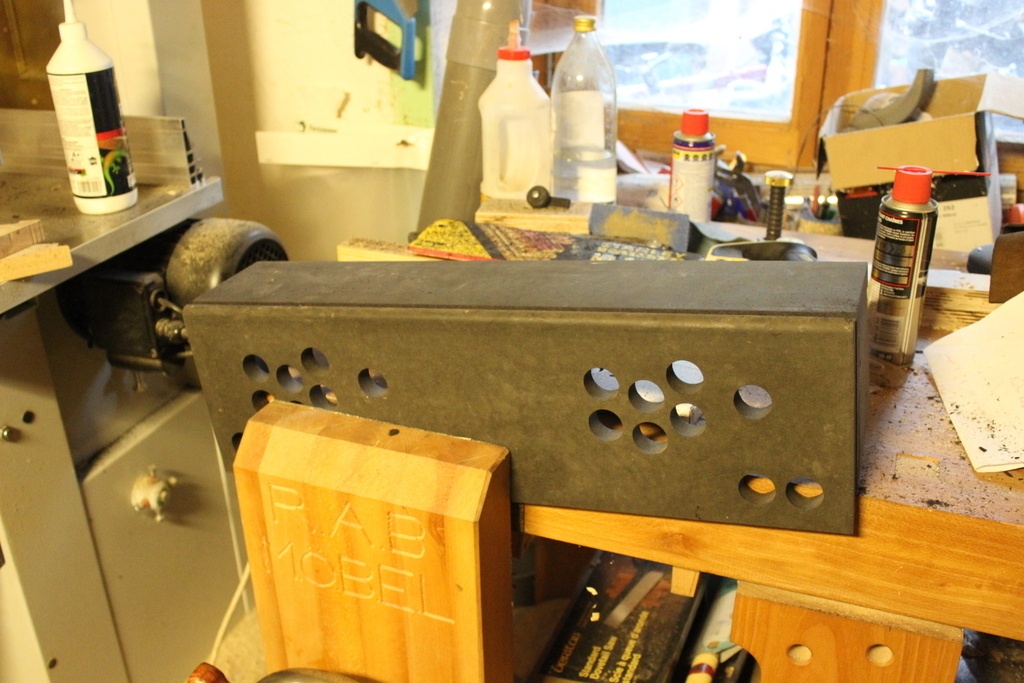

Prise de coté sur l'ancienne façade, et refaisage du plan, sous Sketchup.

Rien de spécial, 6 boutons (+start/select) prévus, mais pour l'instant 3 seulement par joueur seront percés. Le kit utilisé est celui de Sparkfun ( sparkfun.com/products/14007 ), il fait un carton :-).

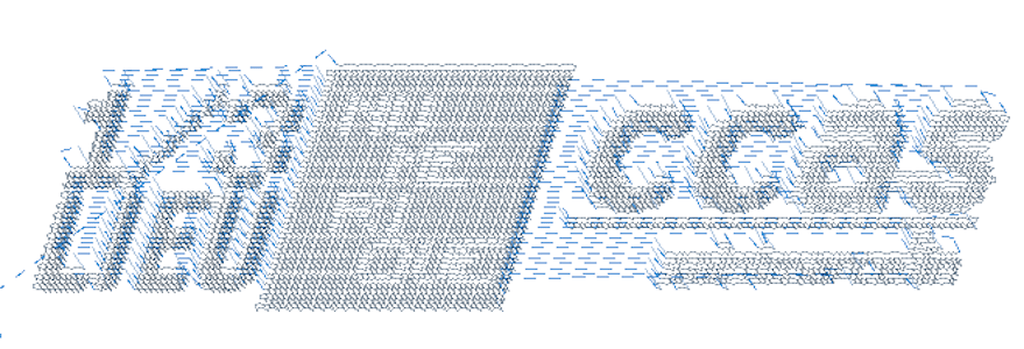

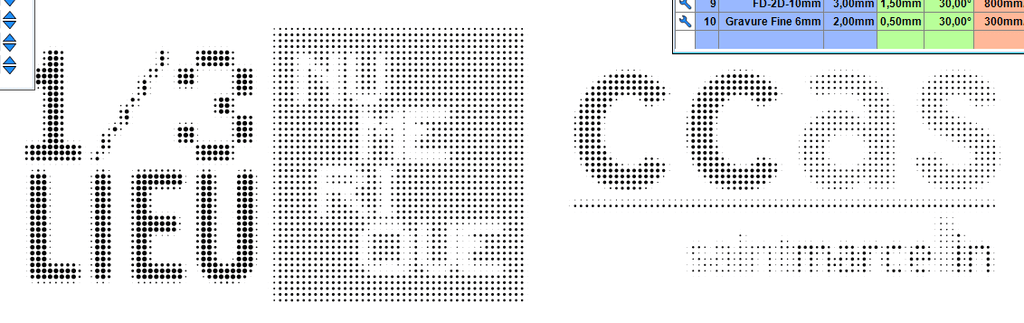

Je vais aussi graver, une image (le logo du Tiers Lieu Numérique de Saint Marcellin. Avec Estlcam, y'a un module prévu pour faire des petits trous (plein)... j'ai jamais testé, c'est l'occasion, et en plus, j'ai une fraise pointue avec un angle assez fin... ah oui, je vais faire tourner la CNC un peu...

Publié Mis à jour

Partager

Usinage, démontage

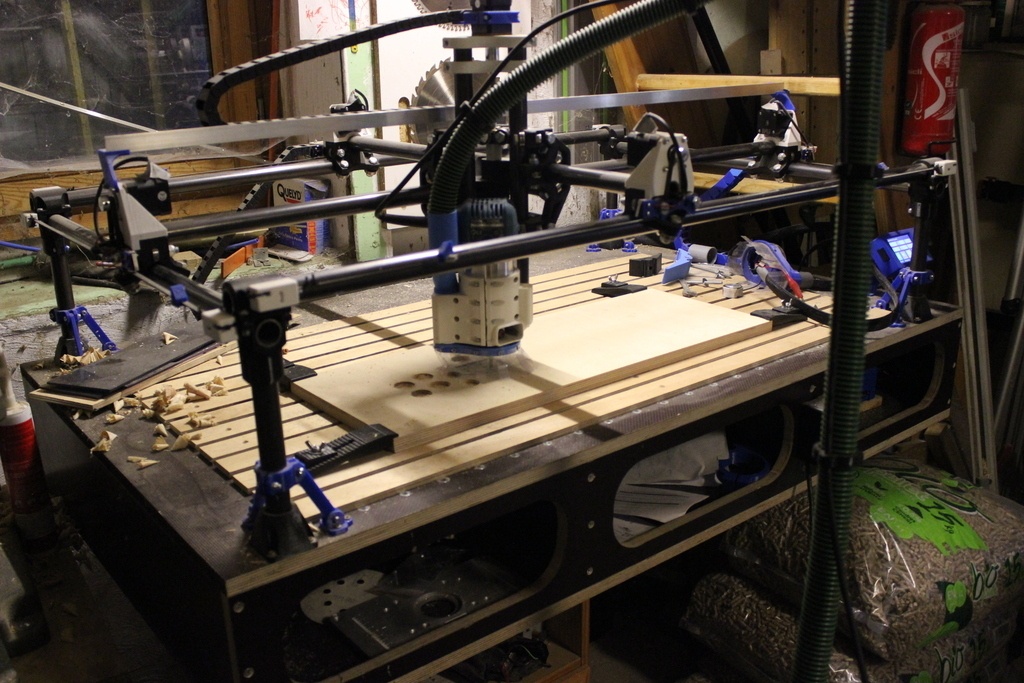

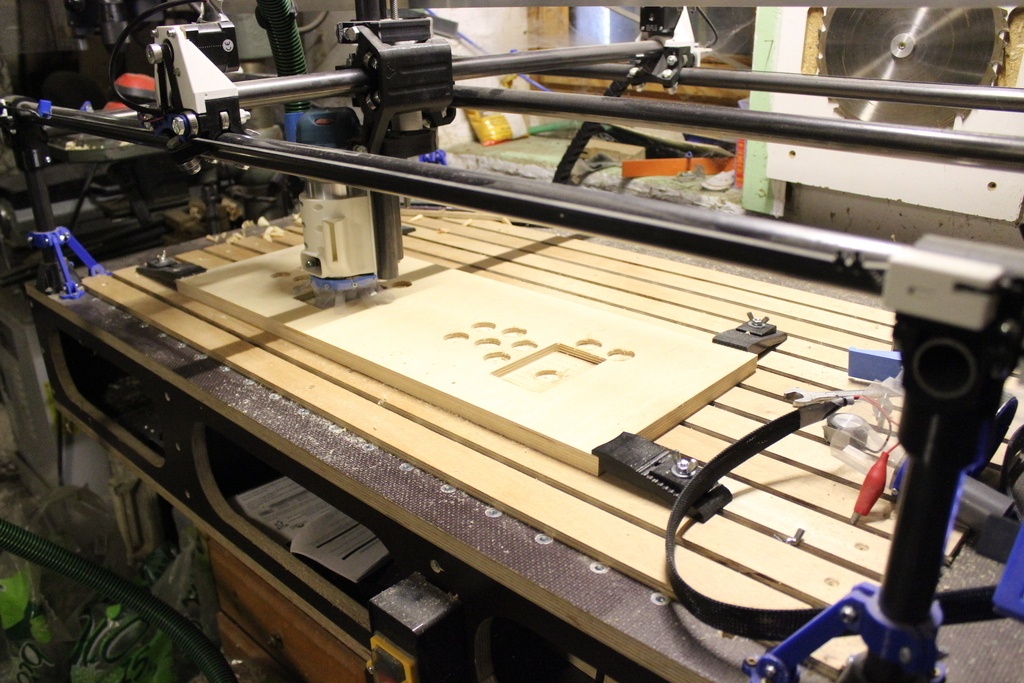

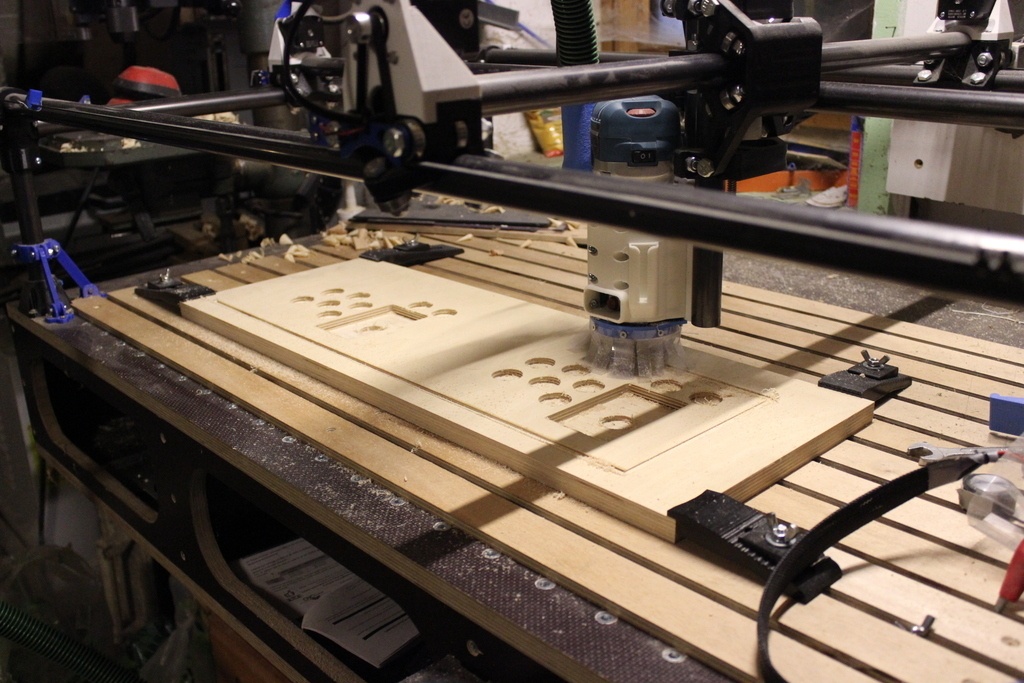

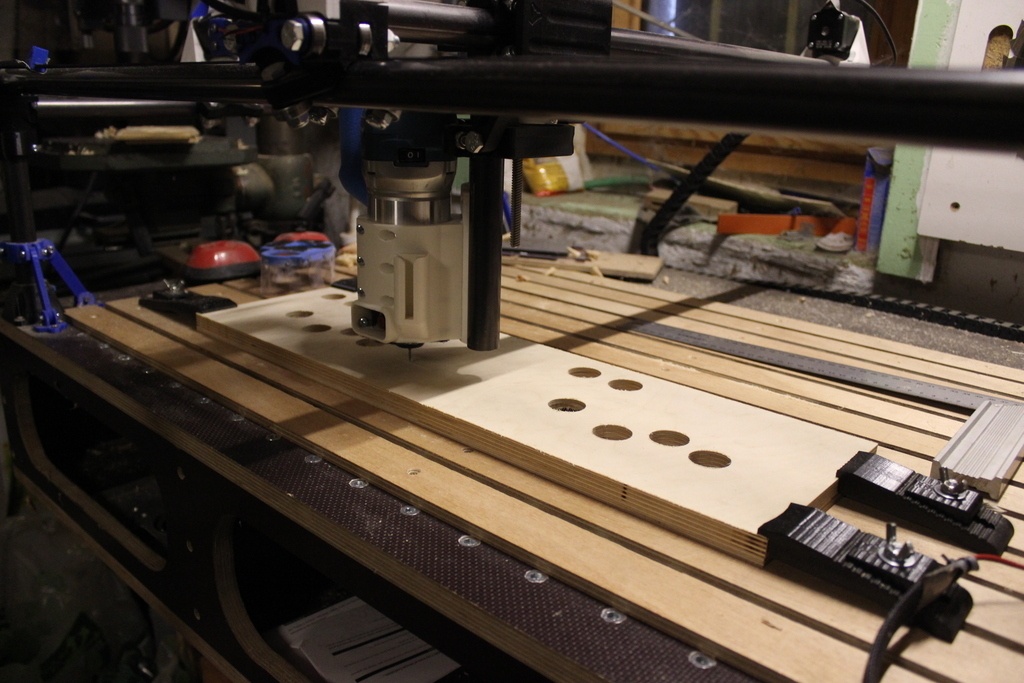

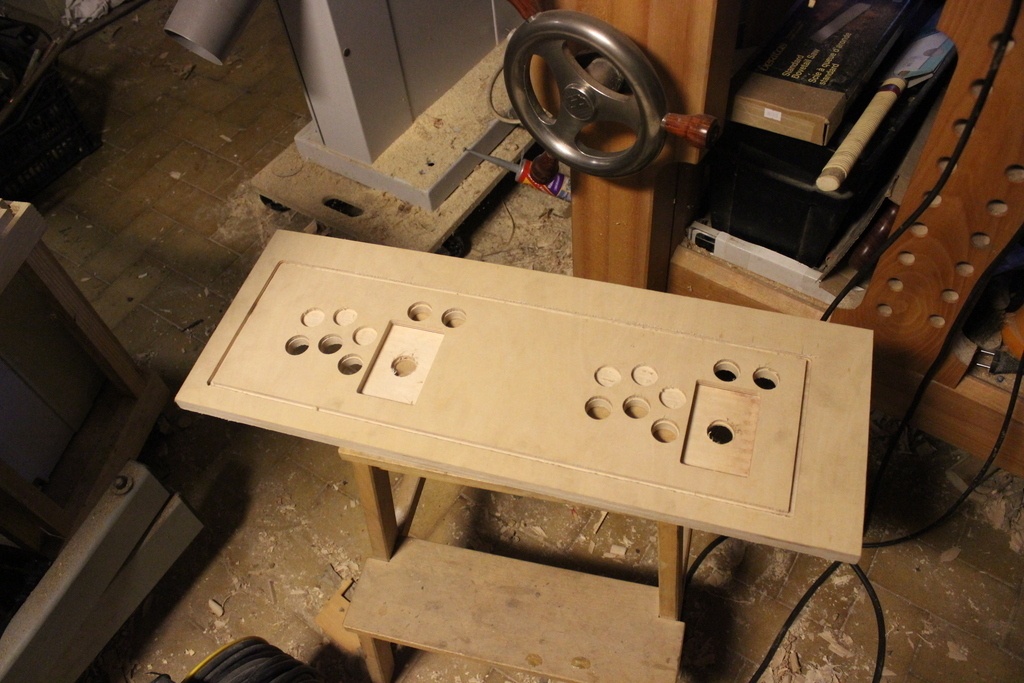

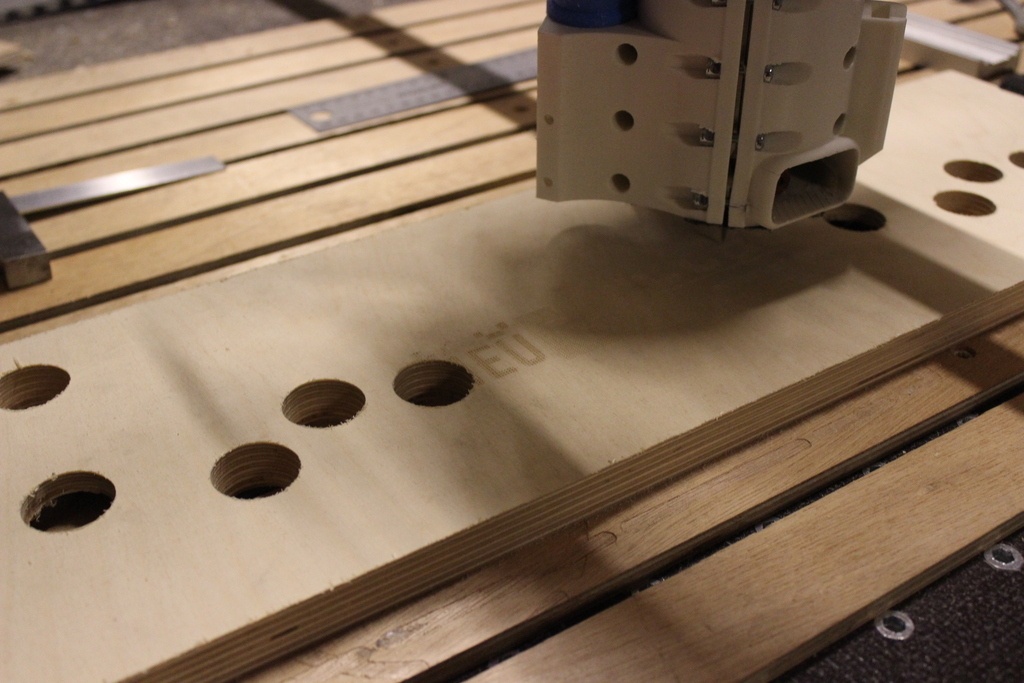

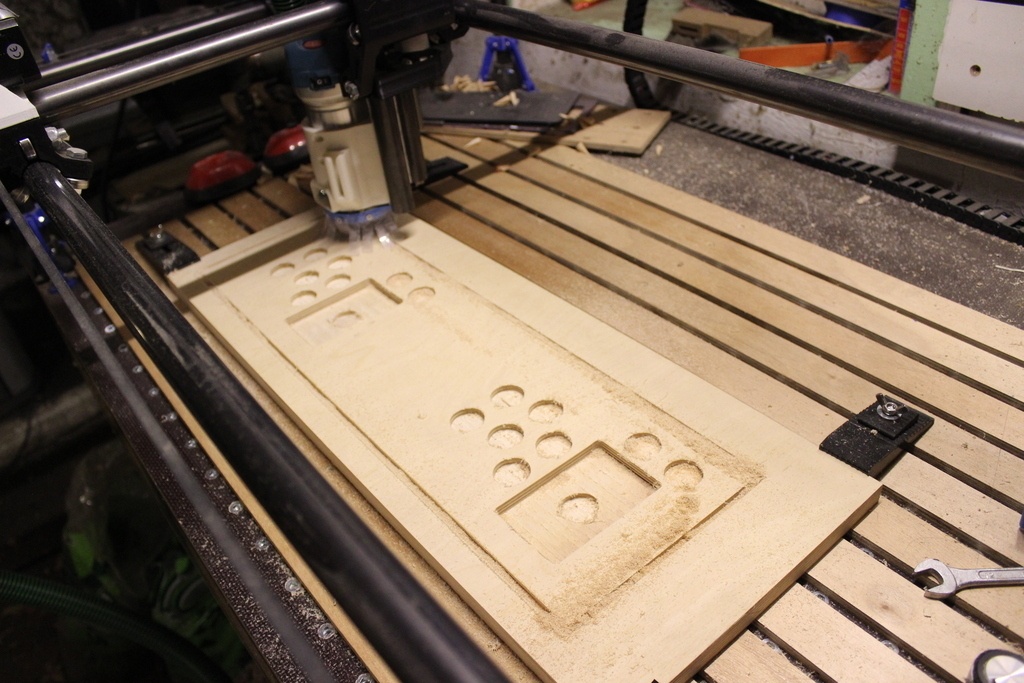

C'est parti, un morceau de CP de Bouleau qui traînait par là. Et c'est parti pour l'usinage, des trous pour les boutons et des cavités pour les joysticks. J'utilise ma routine habituelle. A savoir que je fais faire à la CNC juste 6mm de profondeur, pour finir à la fraise à copier... ça limite le temps de la CNC (vu que ma machine est pas rapide, parce que légère, conception bref bon...)

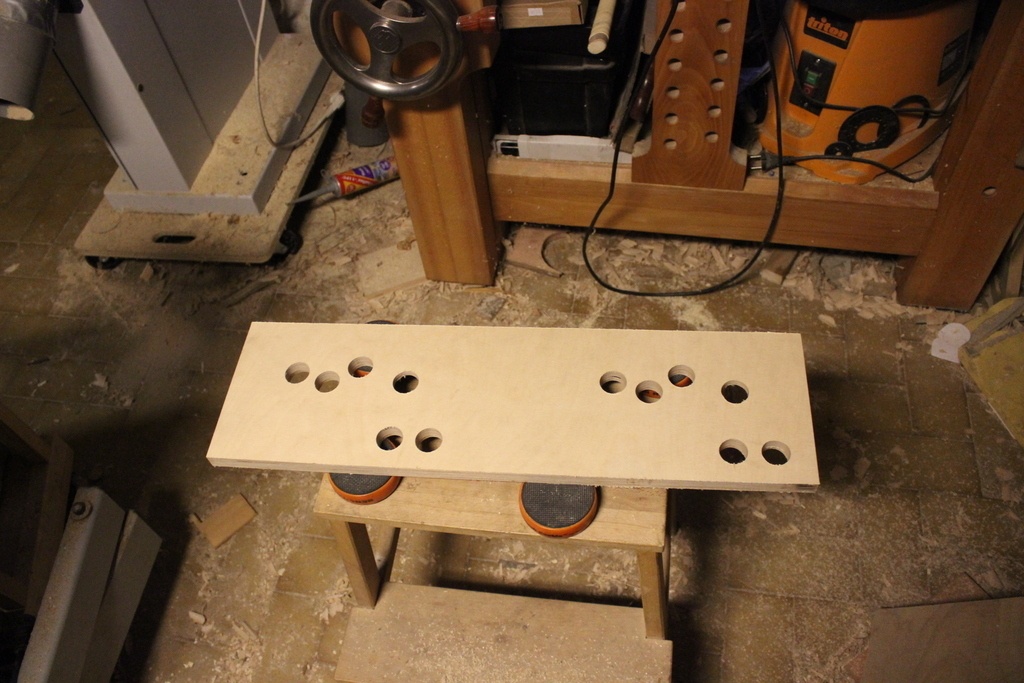

Un petit coup de nettoyage, et voilà, face avant et face arrière

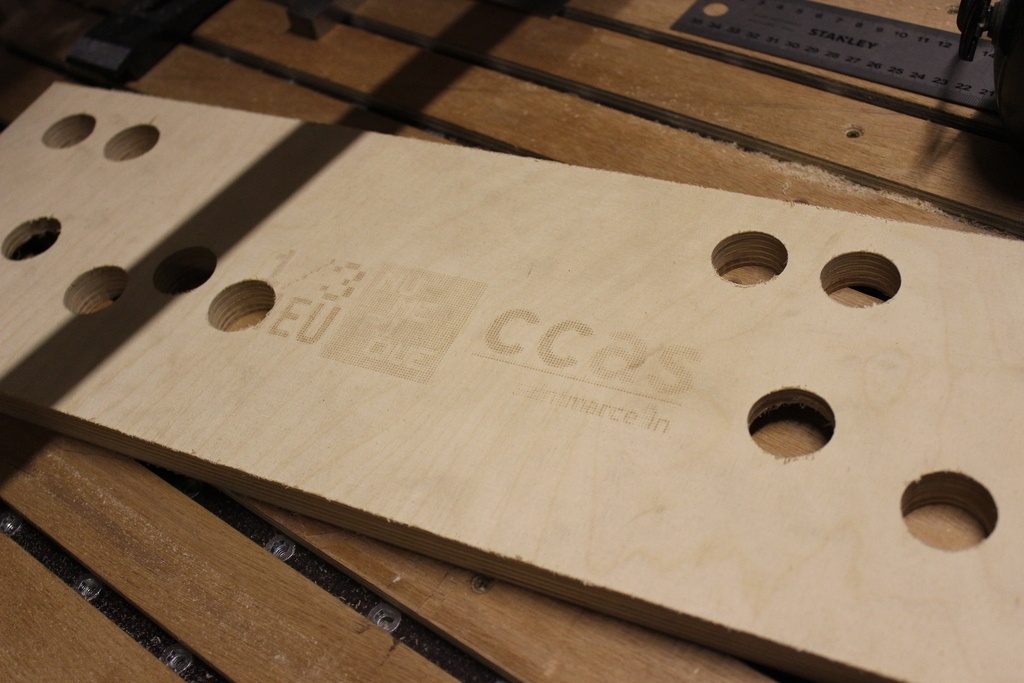

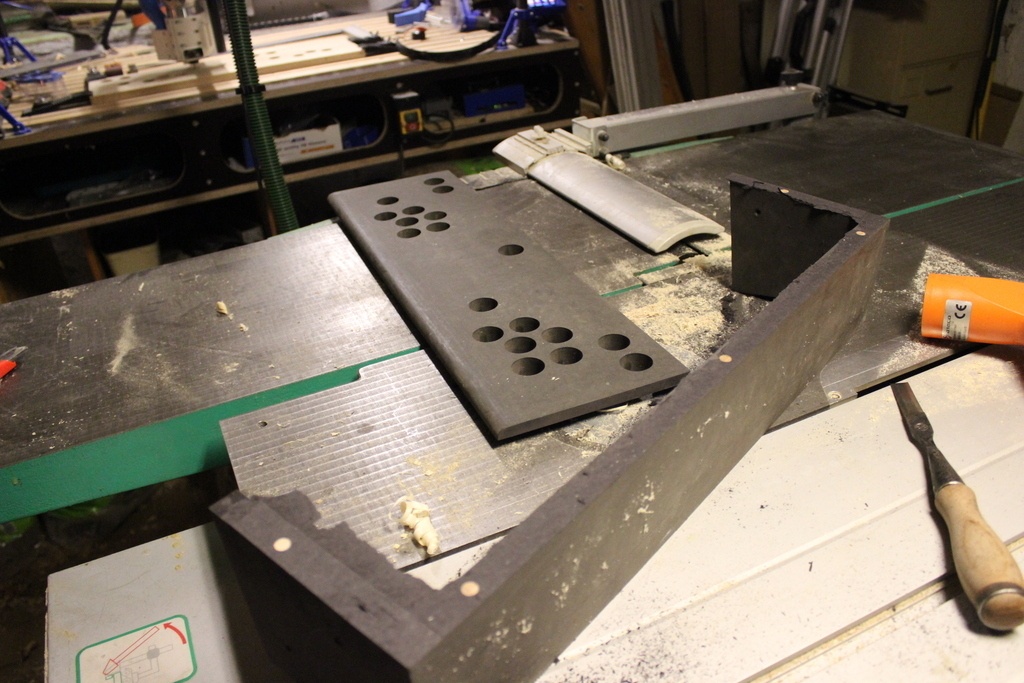

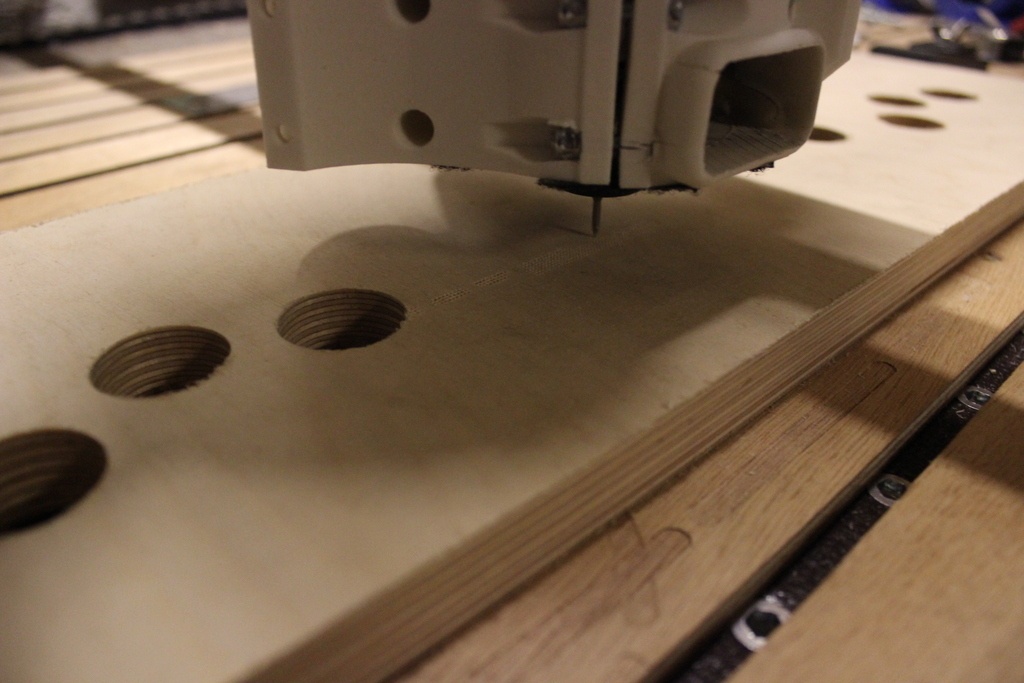

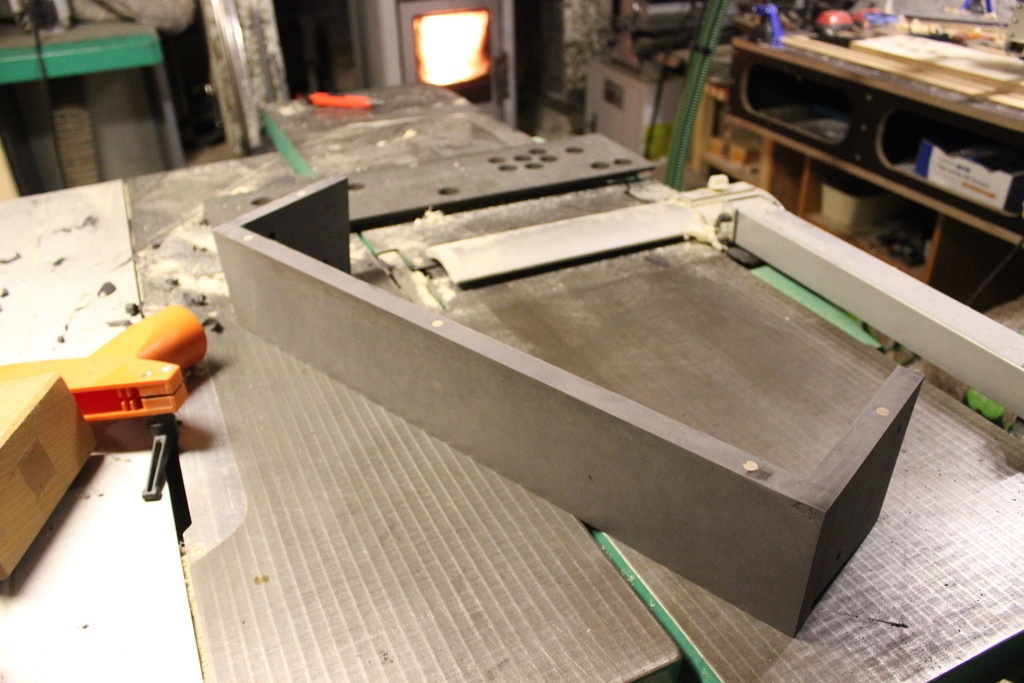

Du coup, c'est parti pour la gravure de l'image (c'est longuet... genre 1h15, on dirait de l’acupuncture pour bois). Et pendant ce temps démontage de la la façade existante.

Publié

Partager

Domino et Collage

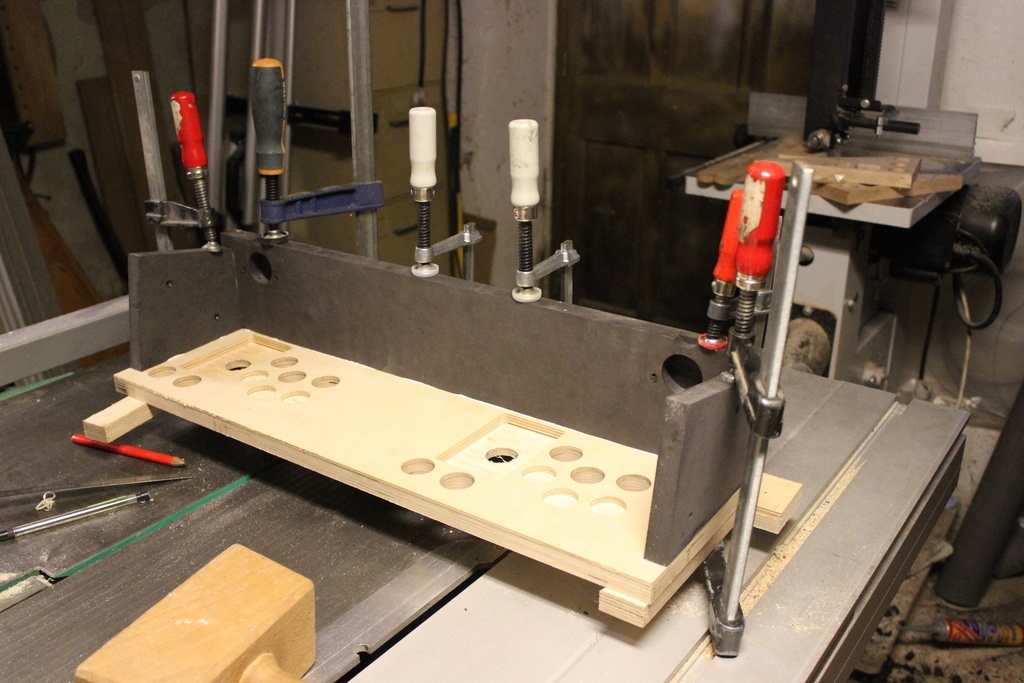

Un coup de ponçage, un quart de rond sur la nouvelle façade, et c'est parti pour le collage. Démoulage plus tard.

Publié

Publications associées


Discussions

mokozore  a publié le pas à pas "Changement de façade... pour une borne d'arcade".
il y a 2 ans
mokozore  a publié l'article "Usinage, démontage".
il y a 2 ans
mokozore  a publié l'article "Domino et Collage".
il y a 2 ans
Kentaro

Je suis très impressionné par ce que fait ta machine "conception bref bon..." (et je suis sérieux)

mokozore

Merci. Je peux être plus précis si tu veux. En fait, dans des matériaux, pas dur, pas noueux, avec des passes de 2mm max et à 800mm/min, ça va. Donc, dans le MDF, le CP, le plastique aussi, ça marche plutôt bien. Mais bon, ça prend des plombes...

Par contre, si j'attaque du hêtre ou du frêne, vu que l'alignement vertical est perfectible (visible sur les surfaces types poches, le passage dans un sens ou dans l'autre génère un petit écart copeau relevé sur la surface), bah du coup, au moindre changement dans le fil, rainure un peu profonde, la fraise accroche (vu qu'elle est bien affutée), et ça emmène le chariot avec et bim bam boum... j'ai failli casser des fraises plusieurs fois...

Mais du coup, en m'y prenant bien, j'arrive à bricoler des trucs, mais clairement je lorgne sur un truc plus costaud, tant au niveau de la mécanique que de la broche... patience...
