Pour la fête des 100 jours de l'école de ma fille (100 jours après le début de l'année scolaire, 2017 en l'occurrence), elle devait présenter un projet autour du nombre 100. Nous sommes partis sur un afficheur lumineux en bois avec 100 lumières qui permettent d'afficher des images et des animations.
Le projet était accompagné d'un livret de 100 photos avec les différentes étapes de conception et de réalisation.
En voici donc un résumé.
ATTENTION: pas de panique, c'est bien ma fille sur les photos, mais c'est moi qui utilise les machines!
Nous étions partis sur de simples LED rouges, que j'avais à la maison, mais la découverte des bandes de lumières rouge-vert-bleu programmables a chamboulé le projet.

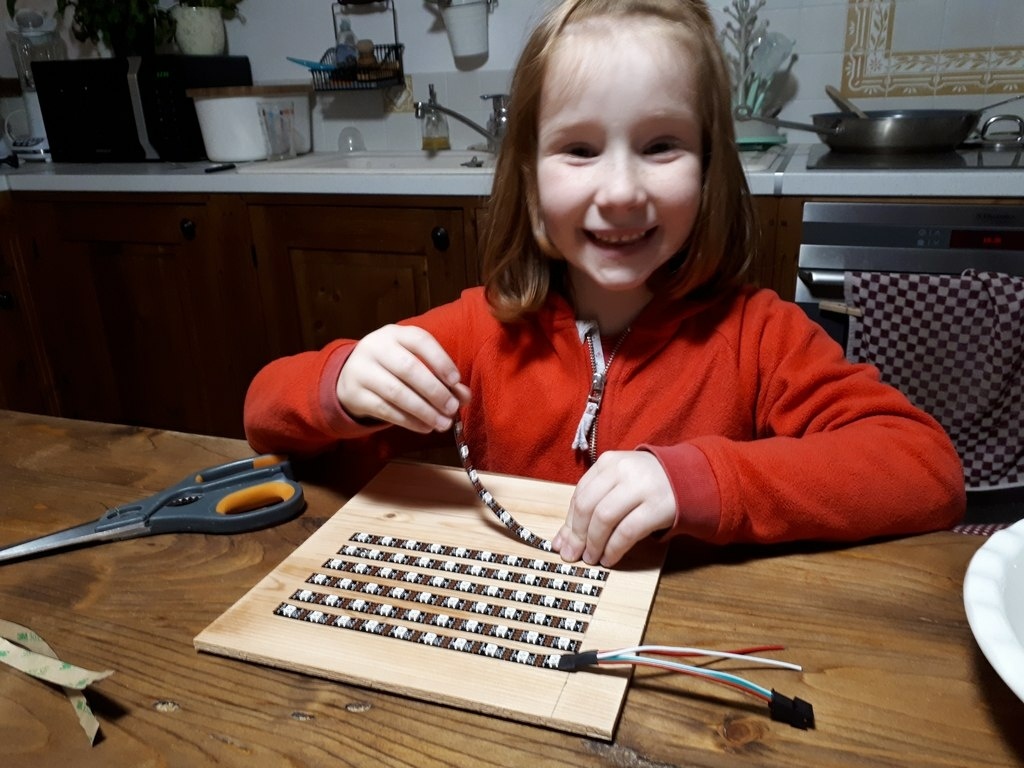

Nous avons donc commencé par découper 10 bandes de 10 LED, que nous avons collées sur une planche.

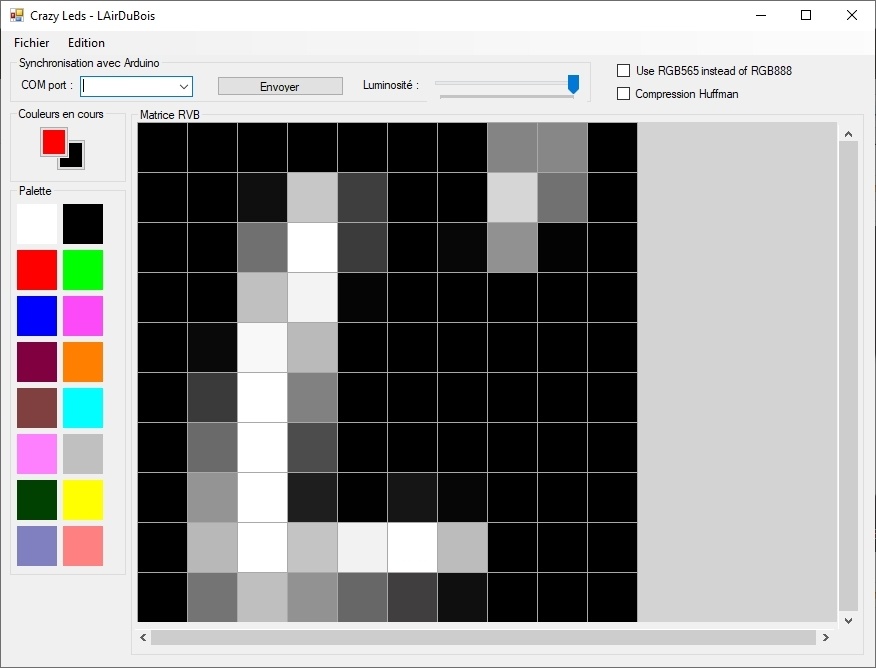

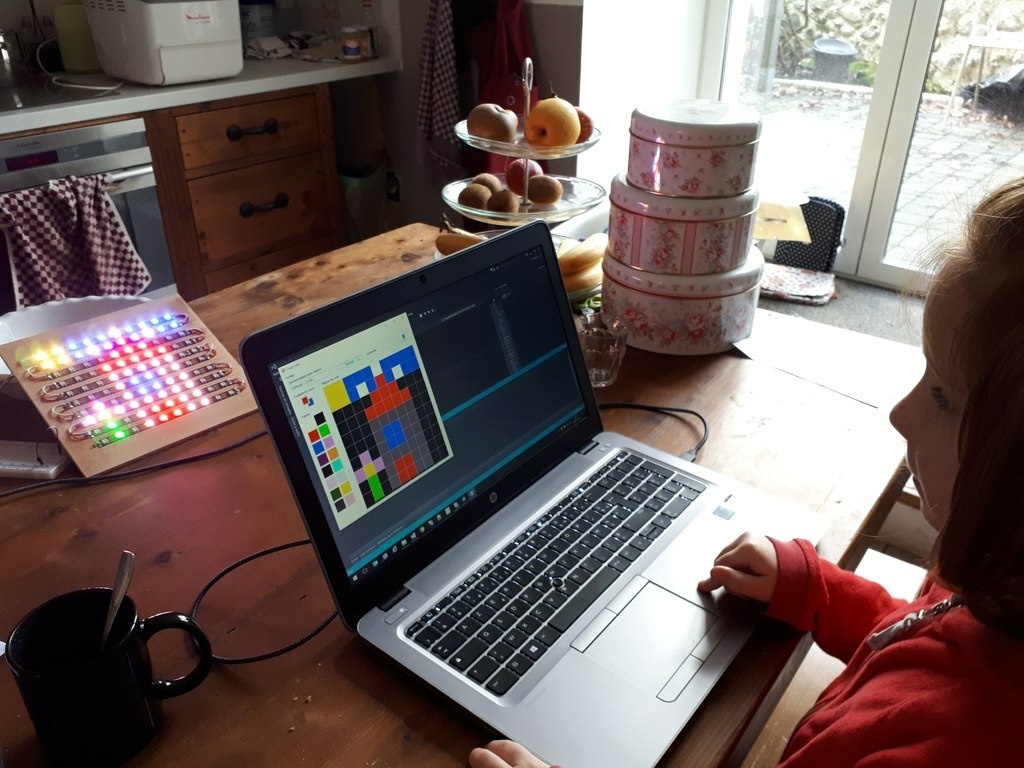

J'ai ensuite réalisé la partie électronique et programmation, on passe vite là-dessus. En résumé, un logiciel qui permet de dessiner sur l'ordinateur, et d'envoyer les images sur un microcontrôleur connecté aux bandes de LED pour retranscrire l'image. Le tout supporte des animations, des musiques, des effets sonores, et de la compression d'images (on en a dessiné un paquet et ça doit rentrer dans 32ko de mémoire).

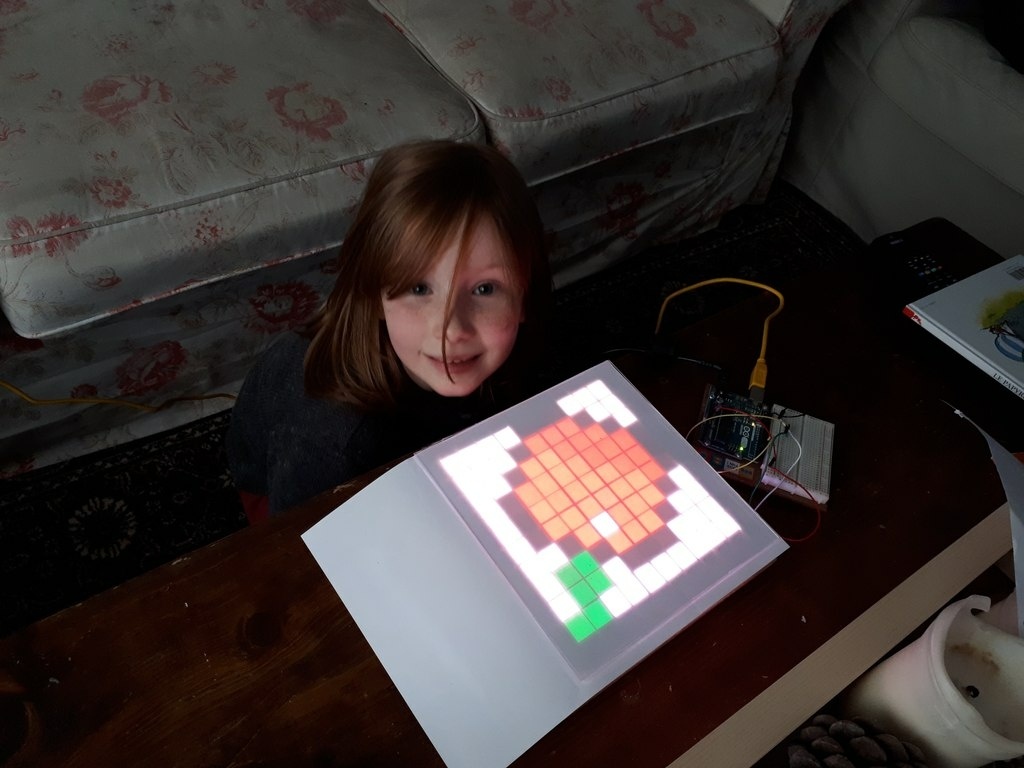

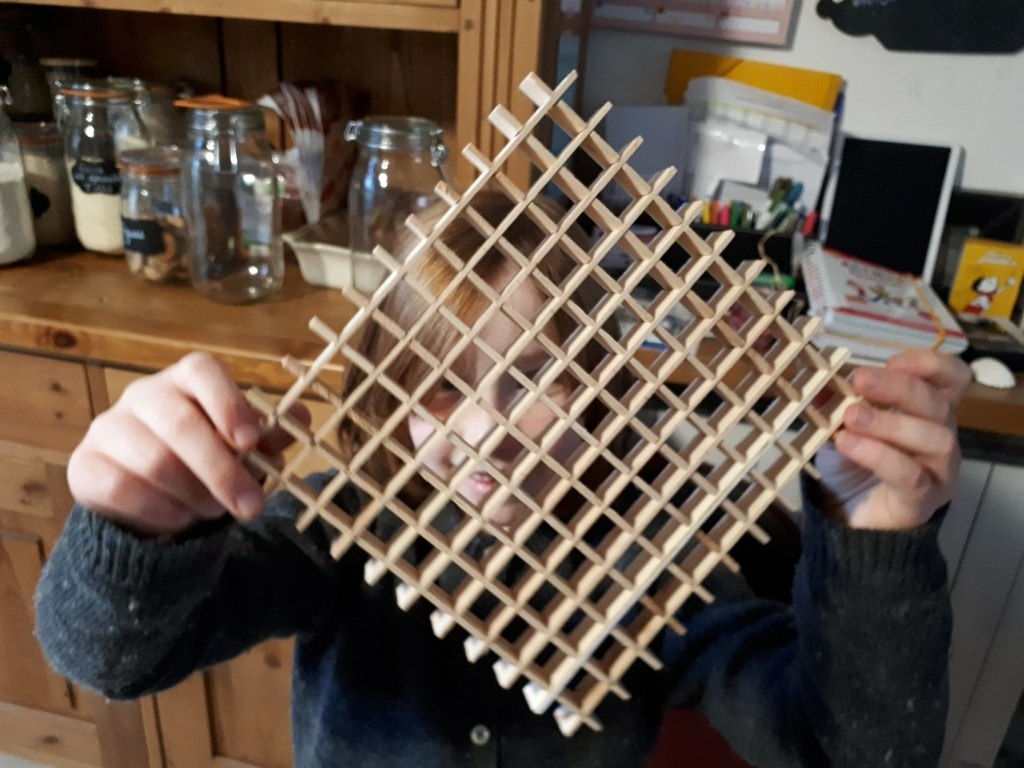

Pour que les pixels se détachent mieux, nous avons réalisé une grille en papier, peint avec de la peinture argentée. Le résultat n'étant pas extraordinaire mais validant le concept, nous avons opté pour la solution bois. Il s'agit de lamelles découpées dans une planche de pin, assemblées à mi-bois.
Pour estomper un peu le rendu, on place une feuille de papier par-dessus.

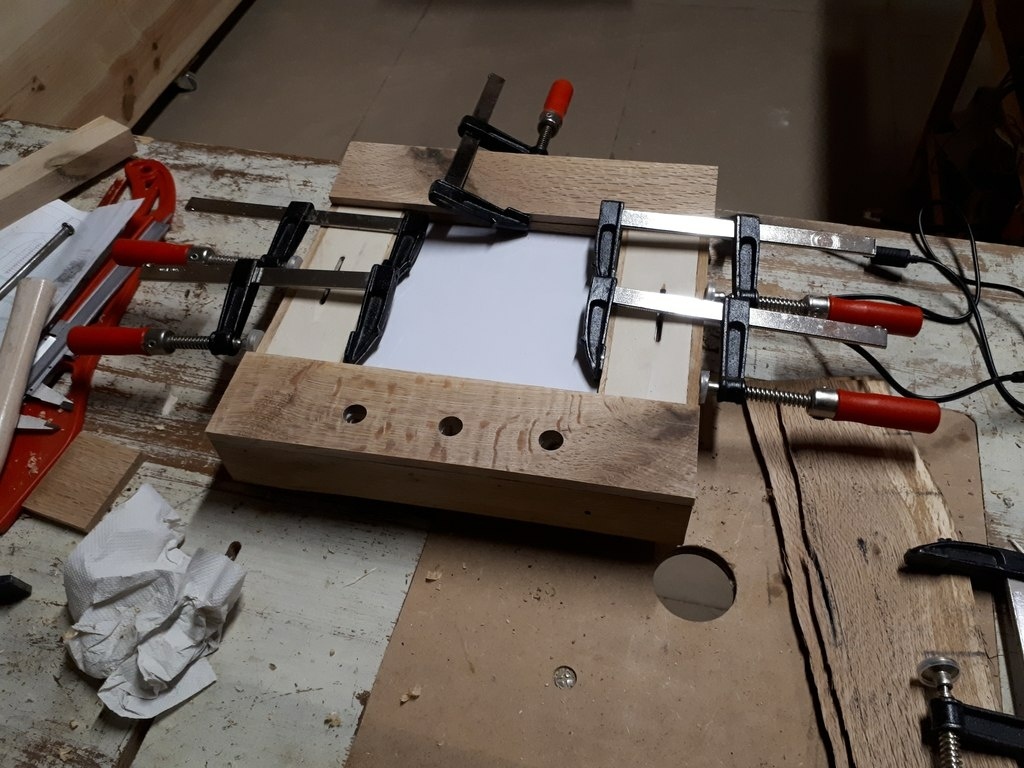

Nous préparons ensuite un cadre en bois, pour sceller tout ça avant de faire un habillage.

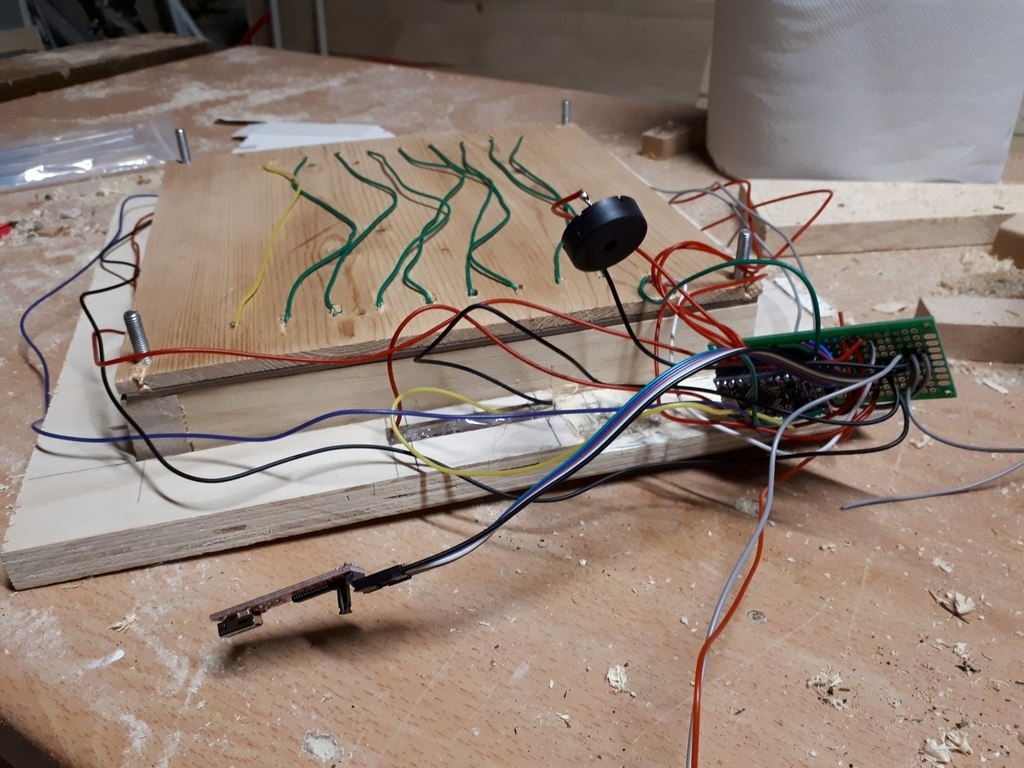

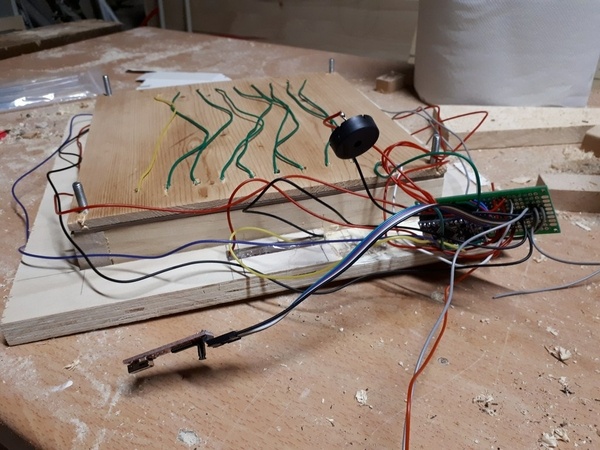

Il faut prévoir tous les branchements, et on change de modèle de microcontrôleur pour une version "mini", qui rentre mieux dans la boîte!

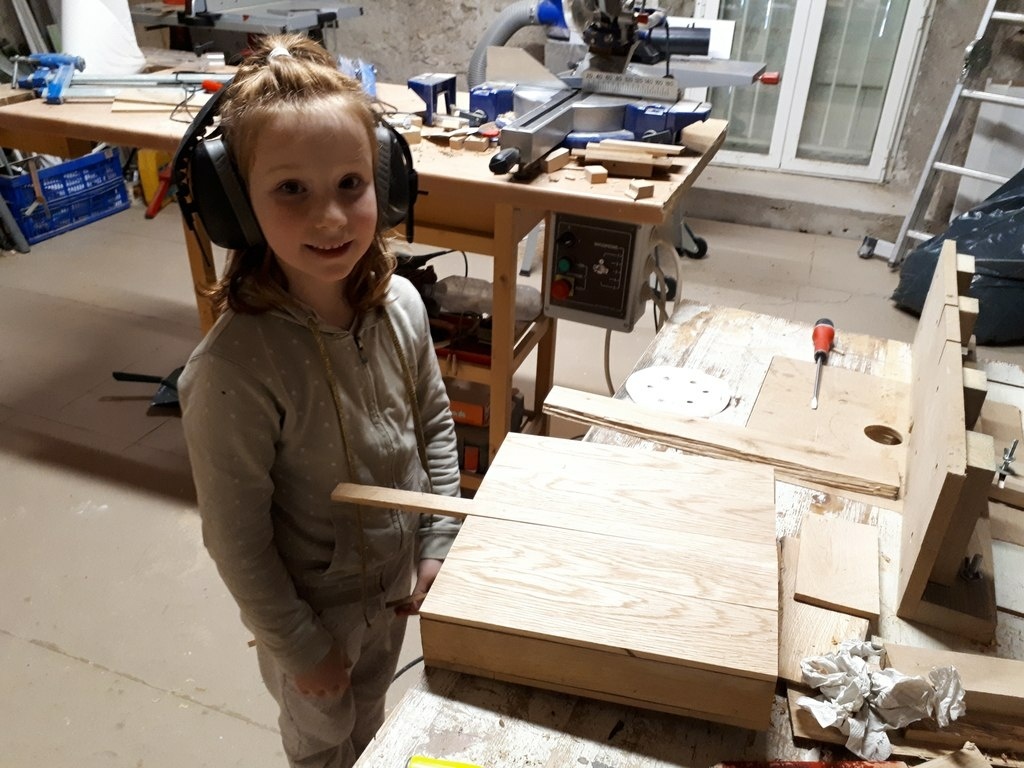

Nous nous occupons ensuite de l'habillage. Tout ce qui sera visible sera en chêne. Et comme il est difficile de se procurer du chêne par ici, on fait ça avec du bois de chauffage (lui, par contre, il est facile à trouver).
Ca marche bien sur le coup, mais aujourd'hui, 2 ans plus tard, on a quand même quelques déformations!

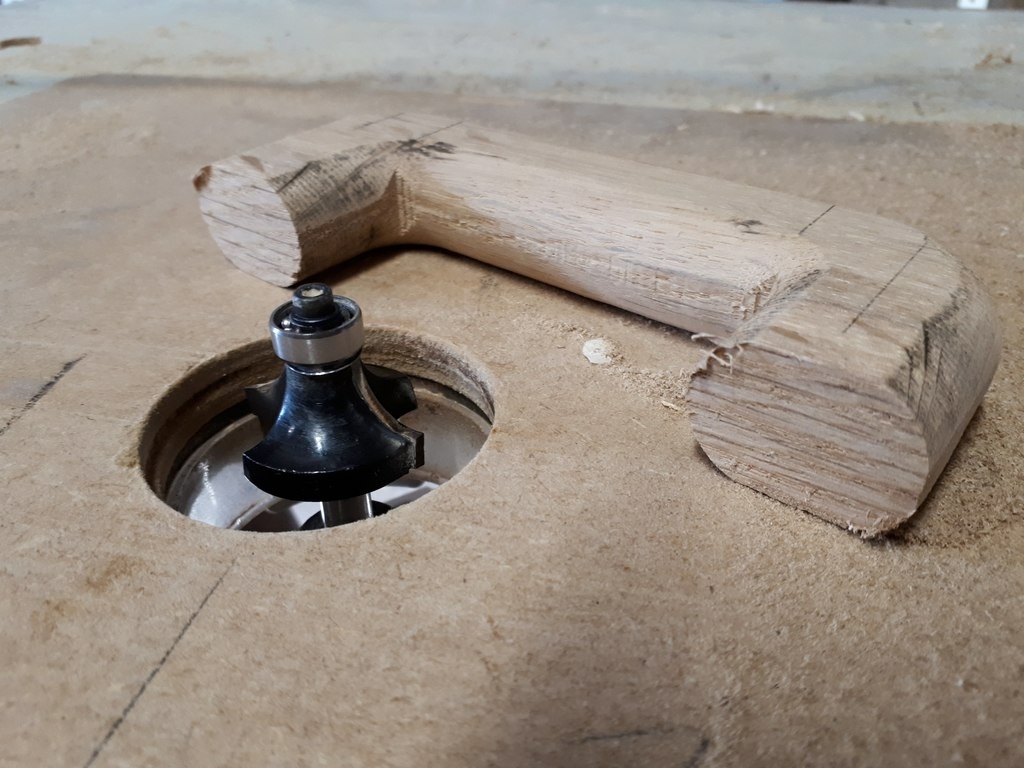

Pour rendre le projet transportable, nous lui ajoutons une poignée. Ici aussi, nous partons sur du chêne de chauffage.

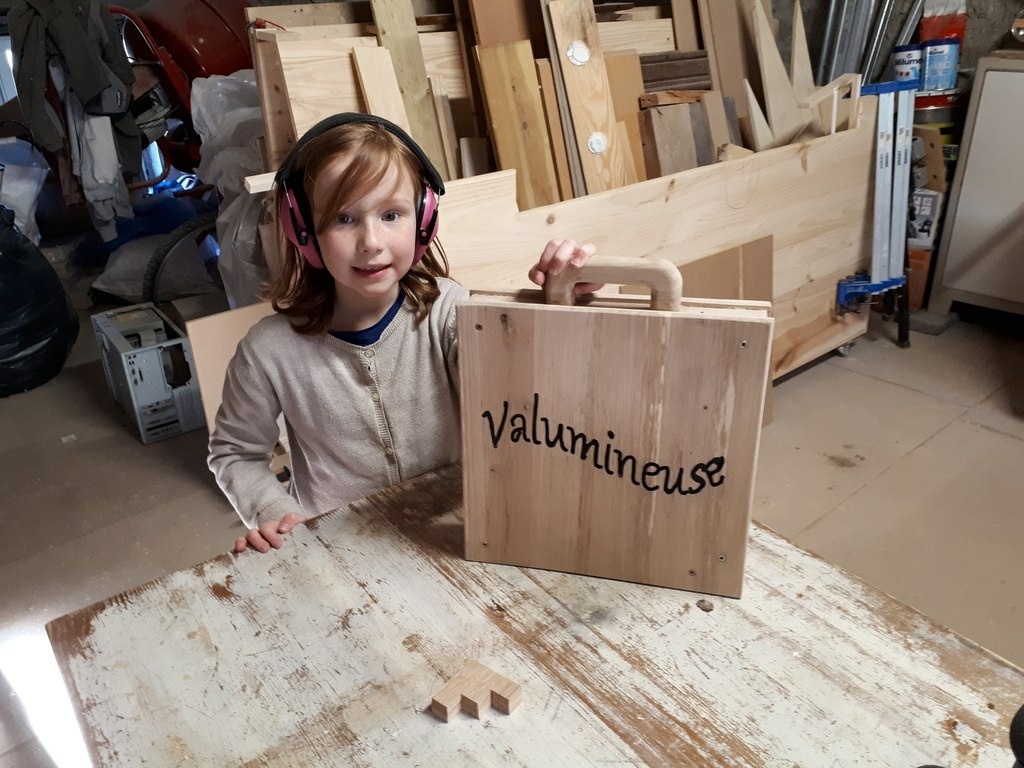

Et la touche finale, la gravure "Valumineuse" au dos. Je me suis moins embêté qu'avec mon projet de panneau gravé, et j'ai défoncé directement à travers le papier. Après ça, un coup de bombe de peinture noire, un coup de ponçage, et c'est fini.

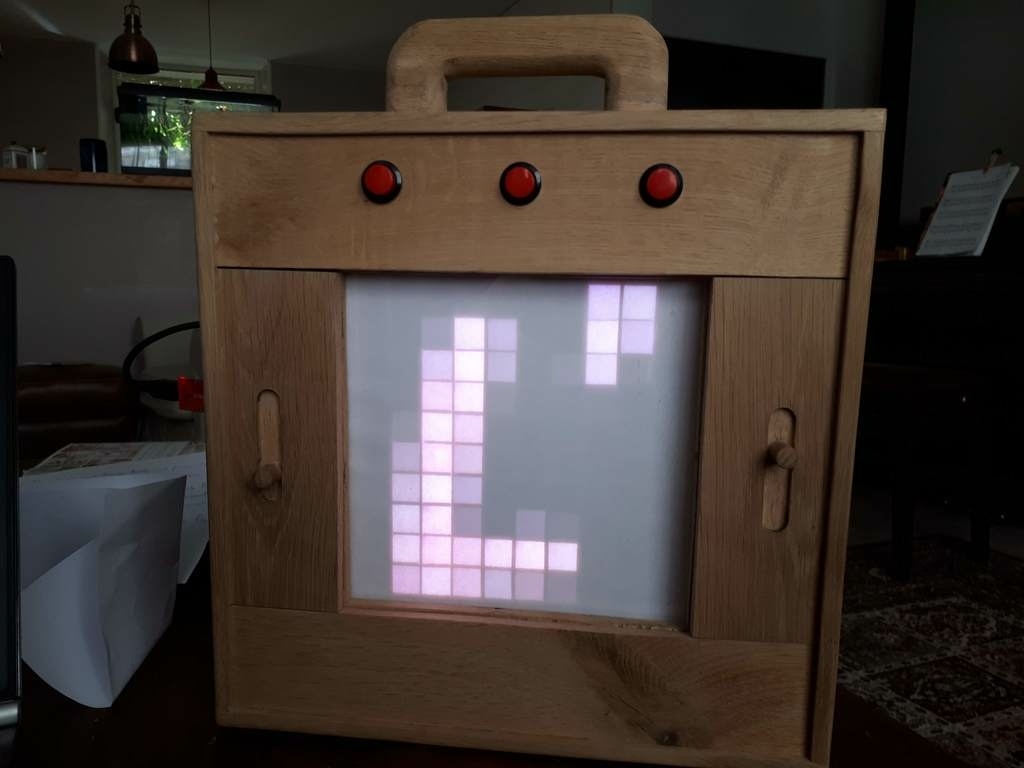

Pour finir, deux petites démos de ce qu'on peut faire avec:
- Afficher des images, et de petites animations avec des effets sonores
- Jouer à Pong, avec les boutons placés sur les côtés (indispensable)
