Un pupitre à champignons - Que le plus rapide gagne!


Mes filles se sont éprise du jeu Halli Galli. C'est un jeu de cartes dans lequel il faut détecter des associations le premier et taper sur une cloche.
Comme souvent dans ce genre de jeux, on se dispute pour savoir qui a touché la cloche le premier. Et en plus, on se tord les doigts en se ruant dessus en même temps.

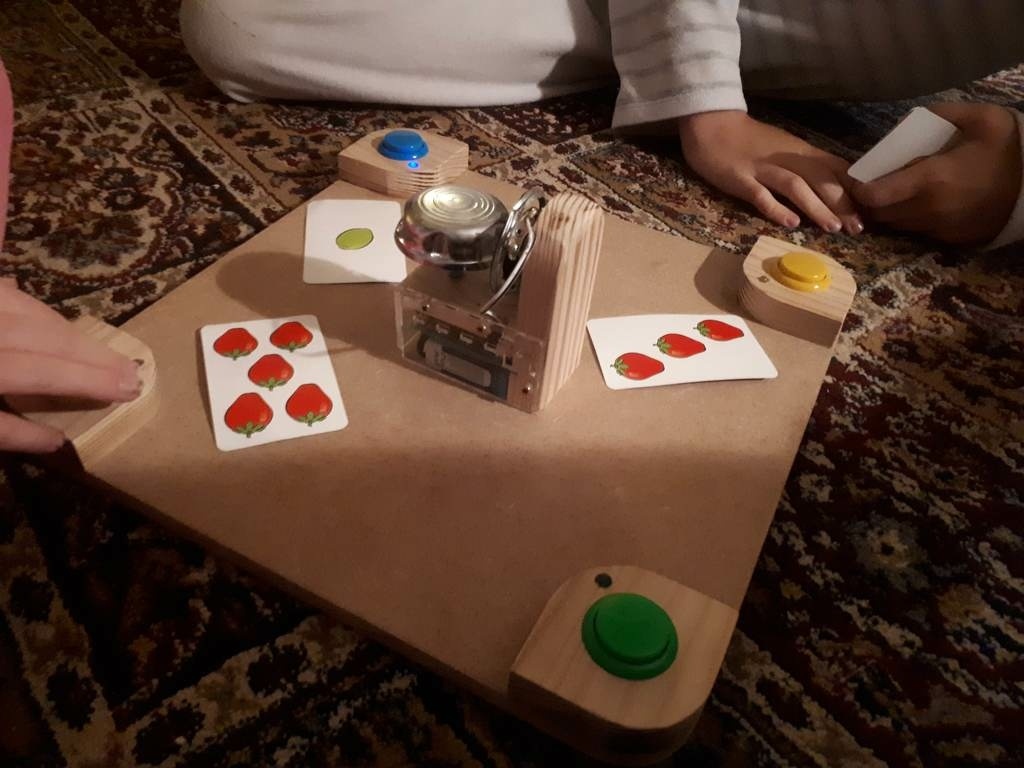

Ce pupitre permet à jusqu'à 4 joueurs de s'affronter sur n'importe quel jeu du genre (ça marche aussi avec les quiz). Le premier qui appuie sur son bouton voit sa lumière s'allumer.
Le projet aurait pu s'arrêter là, mais il était un peu frustrant de ne pas entendre de cloche sonner!

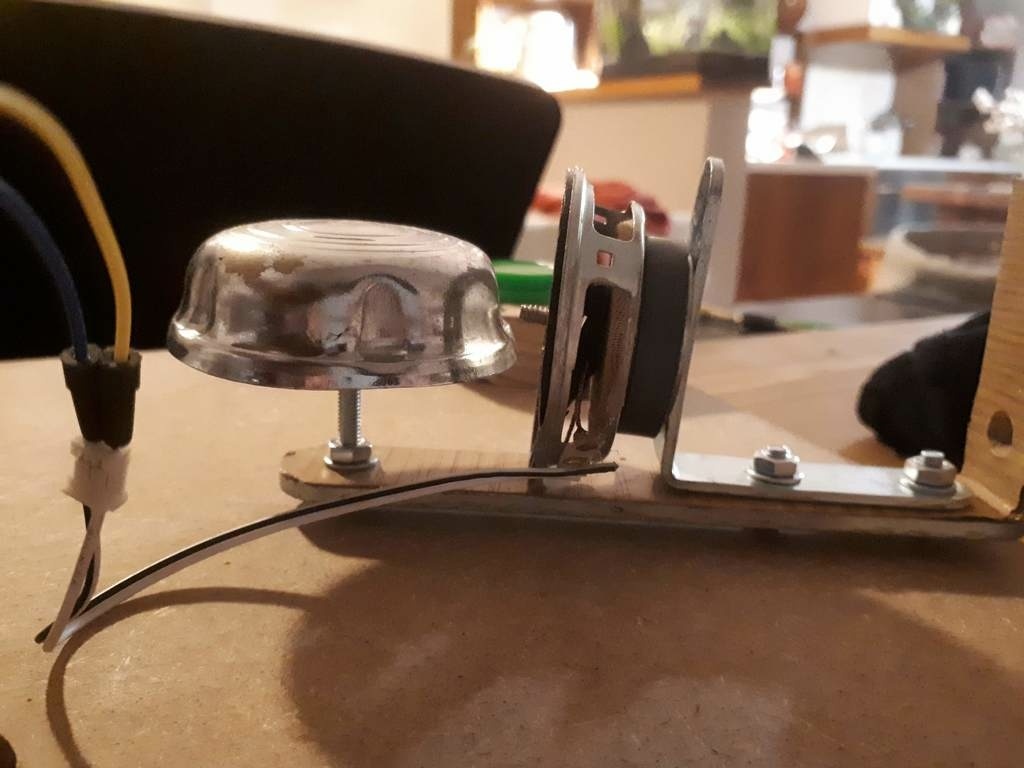

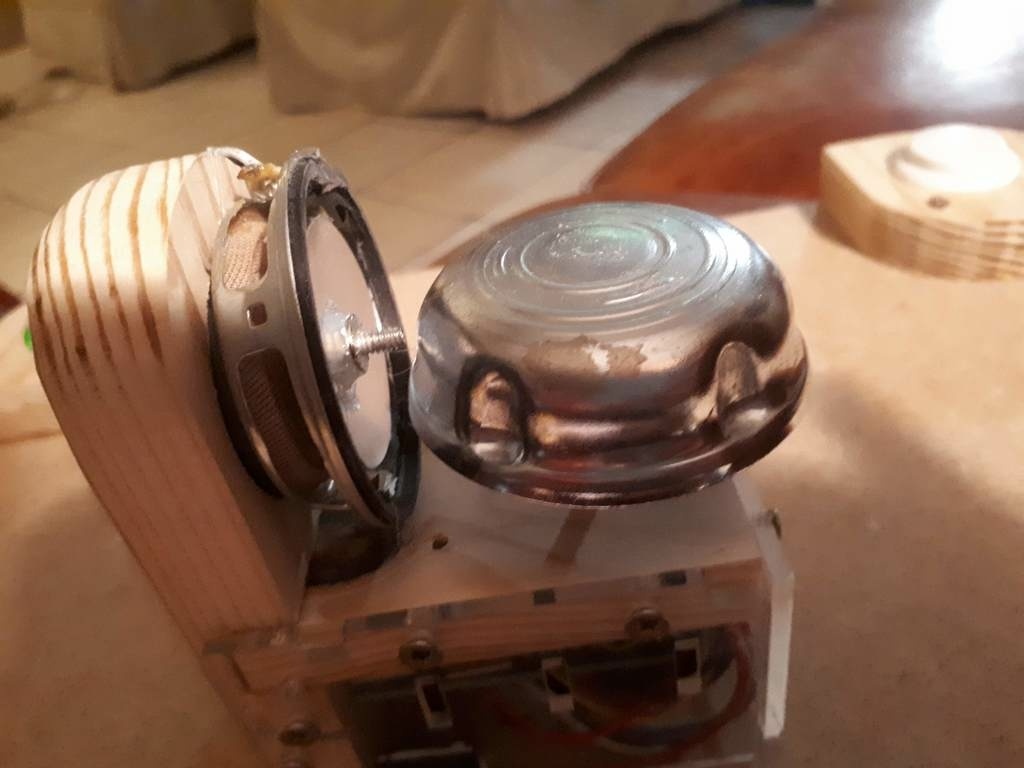

Il a donc évolué, pour intégrer une sonnaille de vélo, heurtée par une vis collée sur une membrane de haut parleur (le solénoïde du pauvre, en somme).

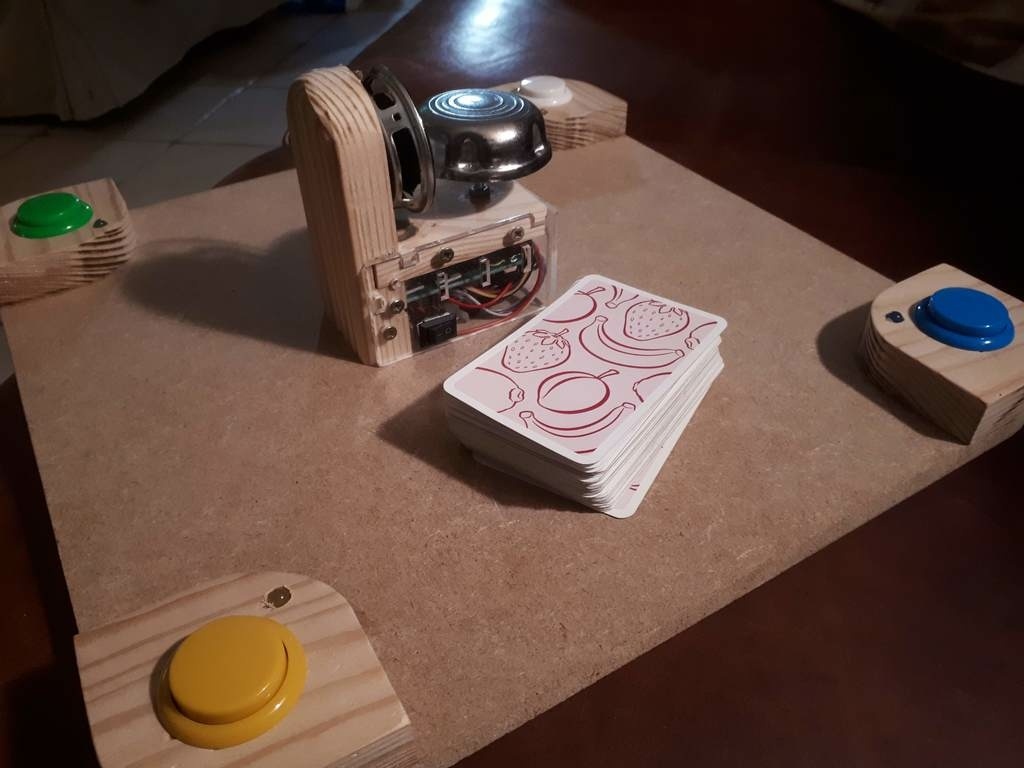

La partie technique est "cachée" derrière des morceaux de plexi de récup.

Pour les éventuels curieux technophiles, le tout est géré par un petit micro-contrôleur ATTiny84, alimenté par une pile de 9V (qui fournit le courant nécessaire pour taper sur la cloche).

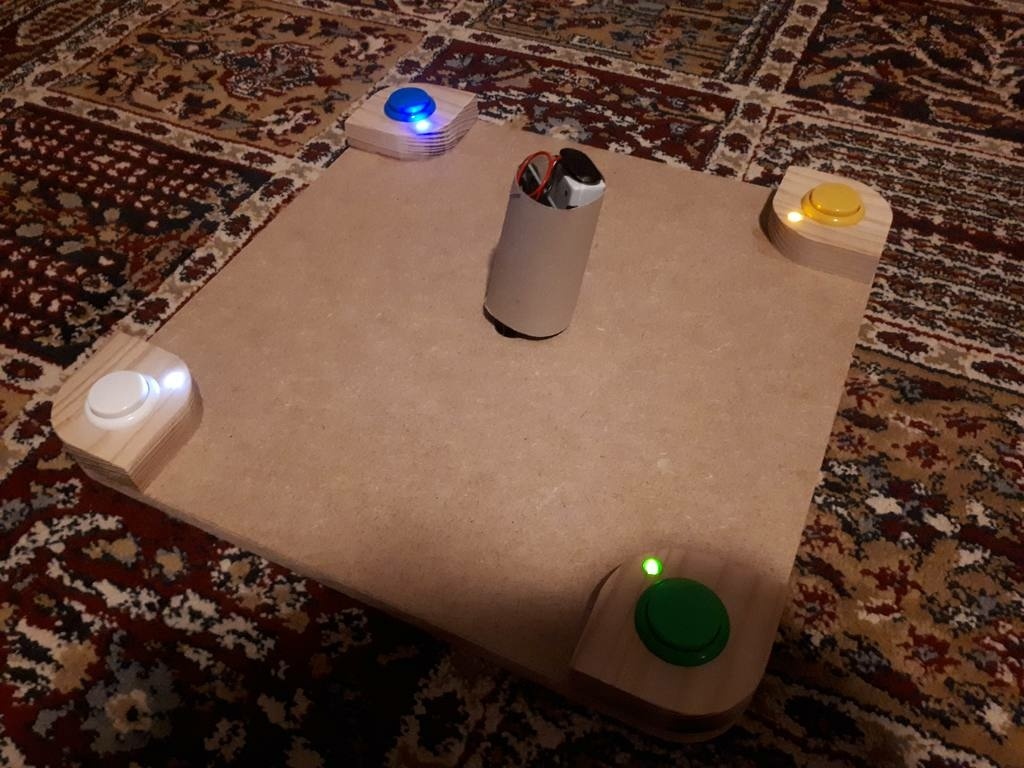

Ci-dessous, le projet pendant les essais de clochette, et la version avant le plexi, avec un rouleau de papier toilette ;-)

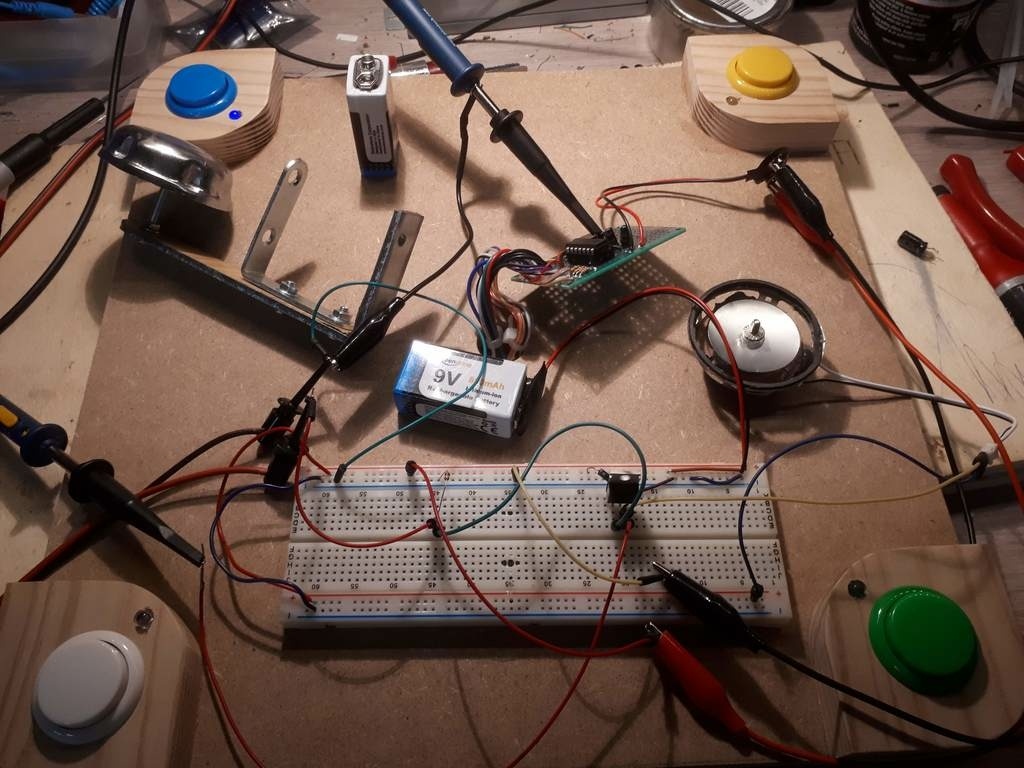

... et le système de cloche en test...

Et pour l'électronique, rien d'incroyable...
La base est un micro-contrôleur ATTiny84 qui a suffisamment de broches pour câbler les boutons, les lumières, et le haut-parleur.

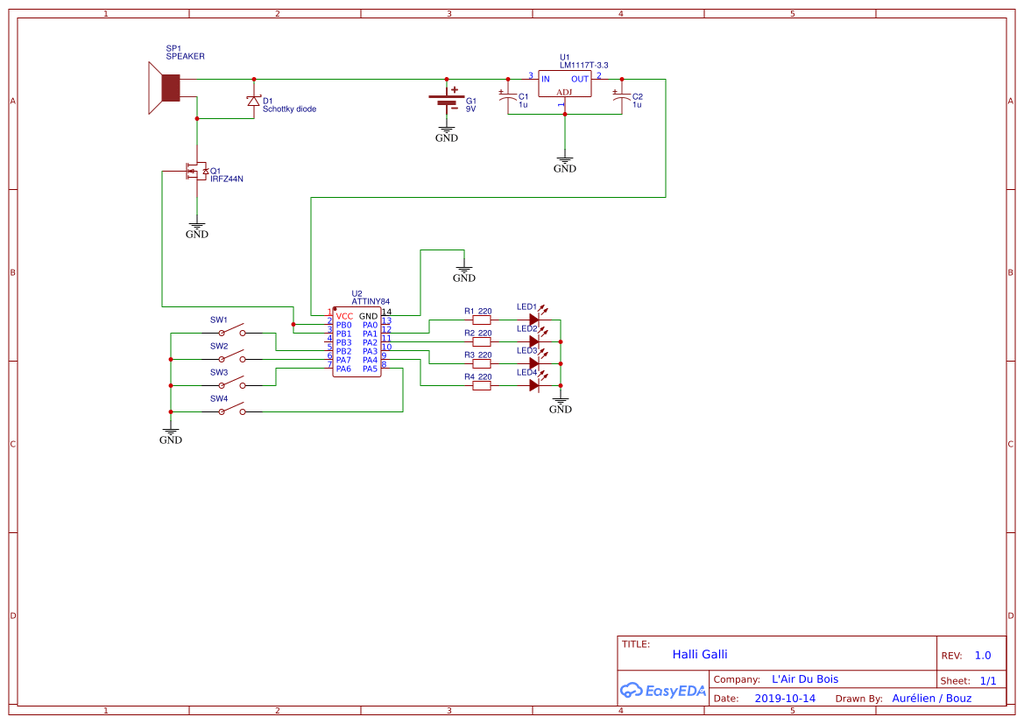

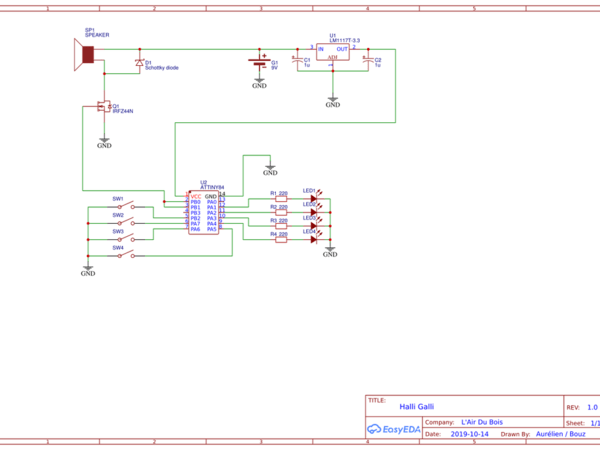

Le schéma est consultable ici:
easyeda.com/Bouz/halligalli
