Projet un peu transverse bois-mécanique-électronique... Il s'agit d'un "yoke" adapté sur un vélo d'appartement pour jouer à un simulateur de vélo volant des années 90 (Prop Cycle, Namco, 1996).
L'idée est de faire passer un vélo pour une manette de jeu. Plus on pédale vite, plus ça va vite. Et il faut bien-sûr un yoke, chose qu'on ne trouve habituellement pas sur un vélo d'appartement.
Il s'agit d'un projet plus orienté jeux vidéo, j'ai posté les différentes étapes de la réalisation, notamment pour ce qui concerne la partie électronique, sur un forum de jeux vidéo.
La partie qui nous intéresse ici, c'est le bois. Passons rapidement sur le reste!

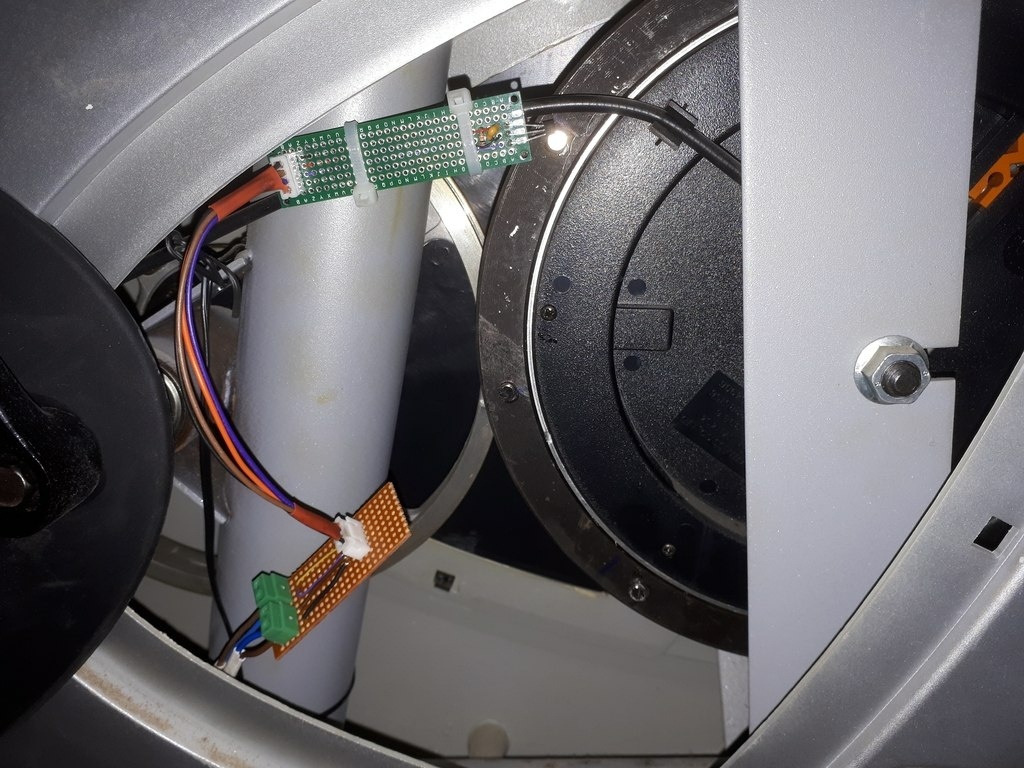

La première étape n'est pas très bois... Elle consiste à truffer d'aimants le volant d'inertie du vélo, et à y placer un capteur.

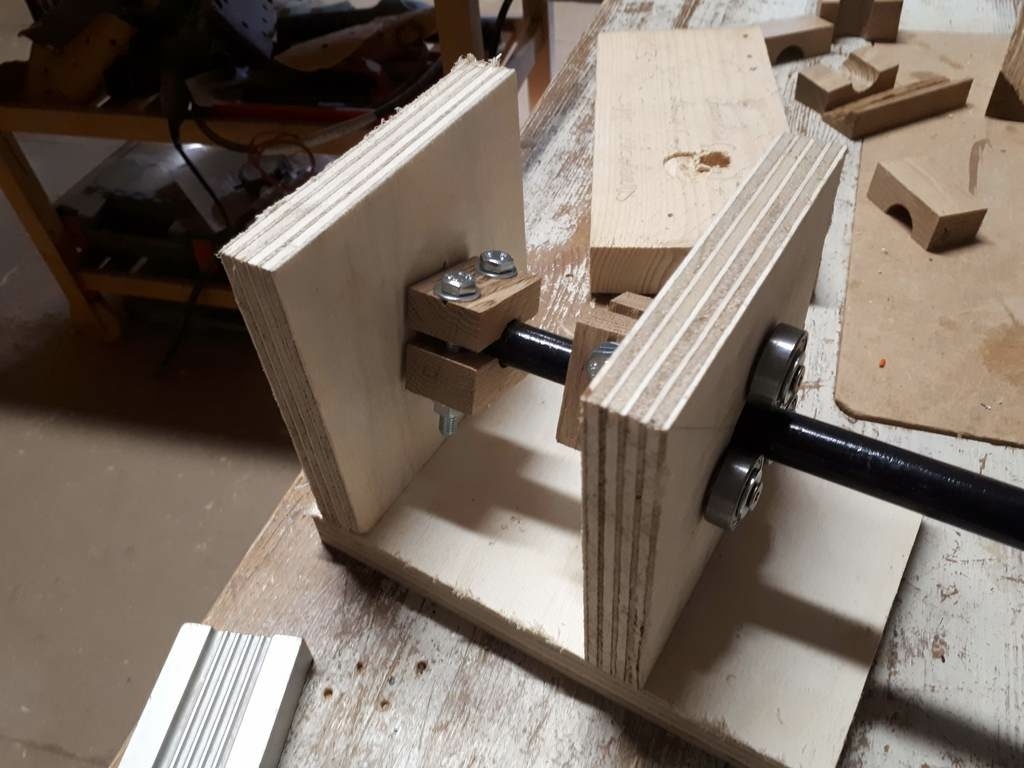

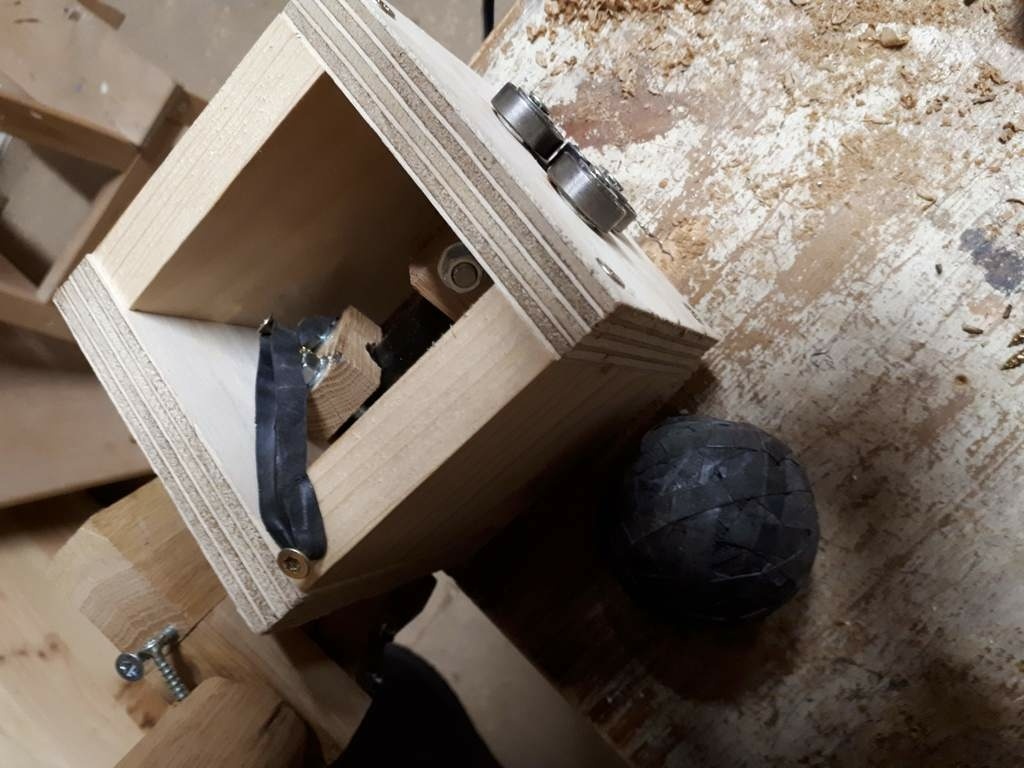

Ensuite, il faut mettre en place une base articulée sur deux axes pour piloter le vélo volant. J'utilise du contreplaqué, des roulements à billes, et un bout de crémone de volets bien costaud (il faut que des enfants puissent s'y pendre).

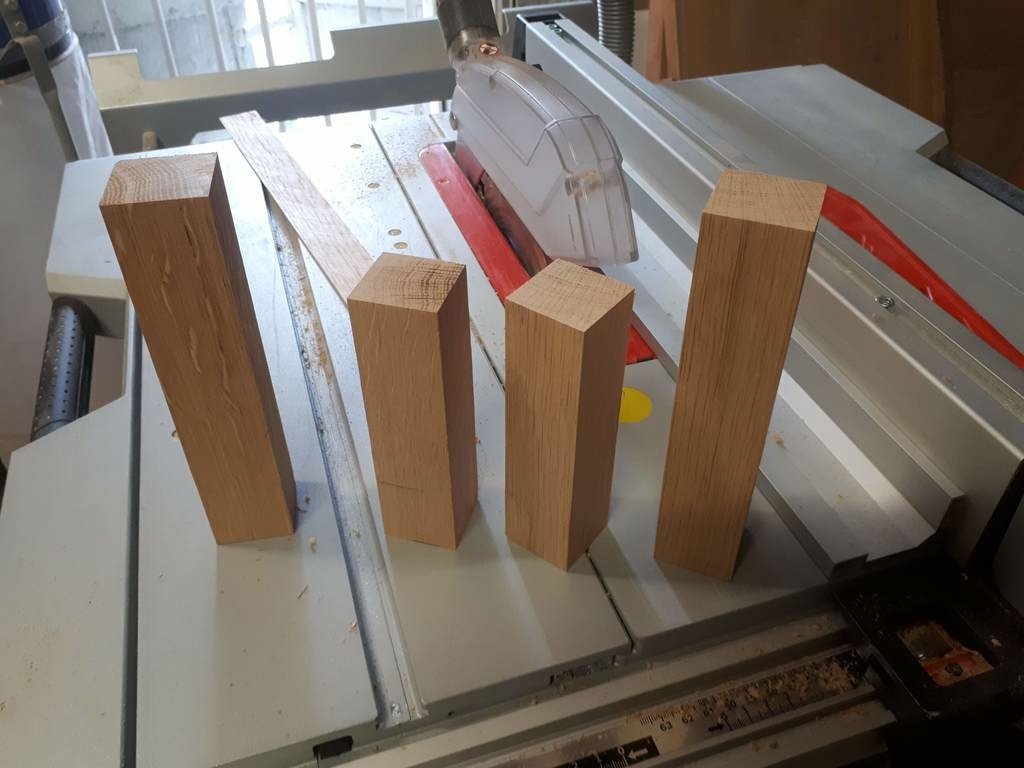

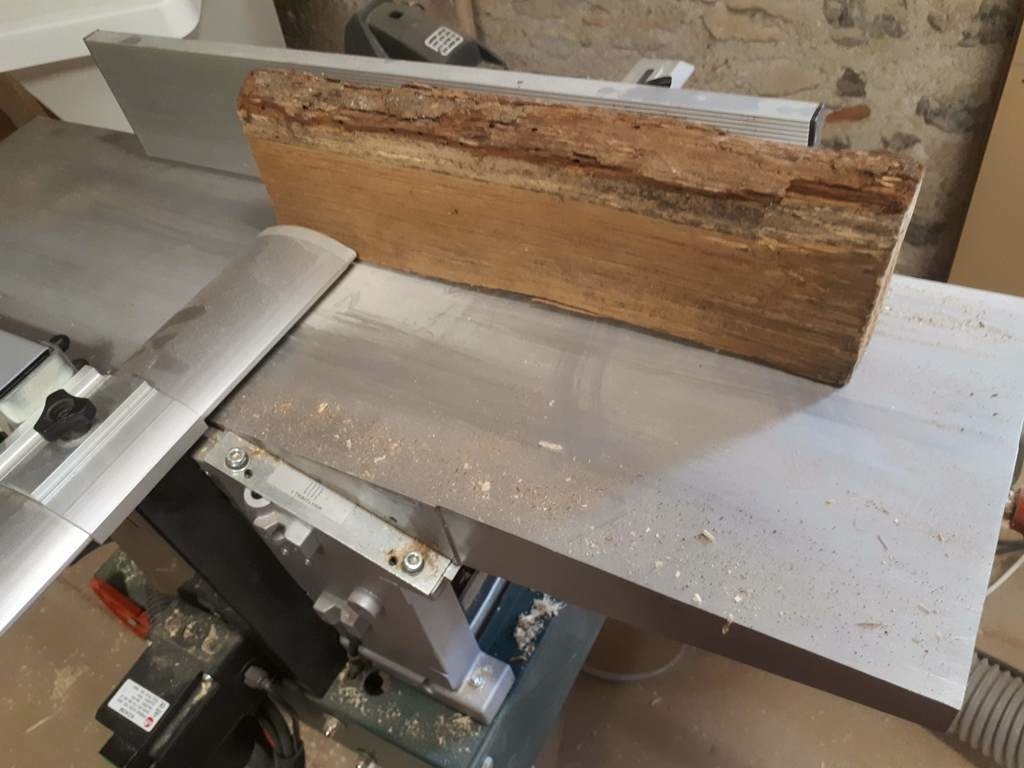

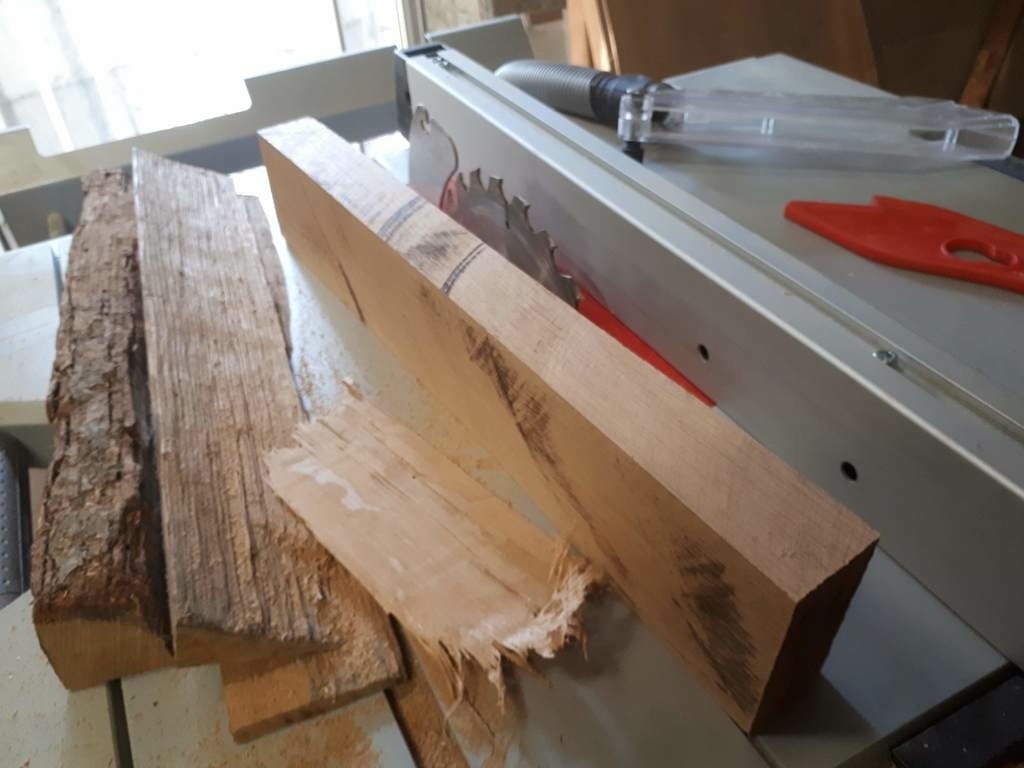

Après ça, il faut réaliser le manche lui-même, qui doit être bien costaud lui aussi. J'évacue la piste des tasseaux en pin, et je bascule directement sur l'option bois de chauffage (du chêne en l'occurrence).

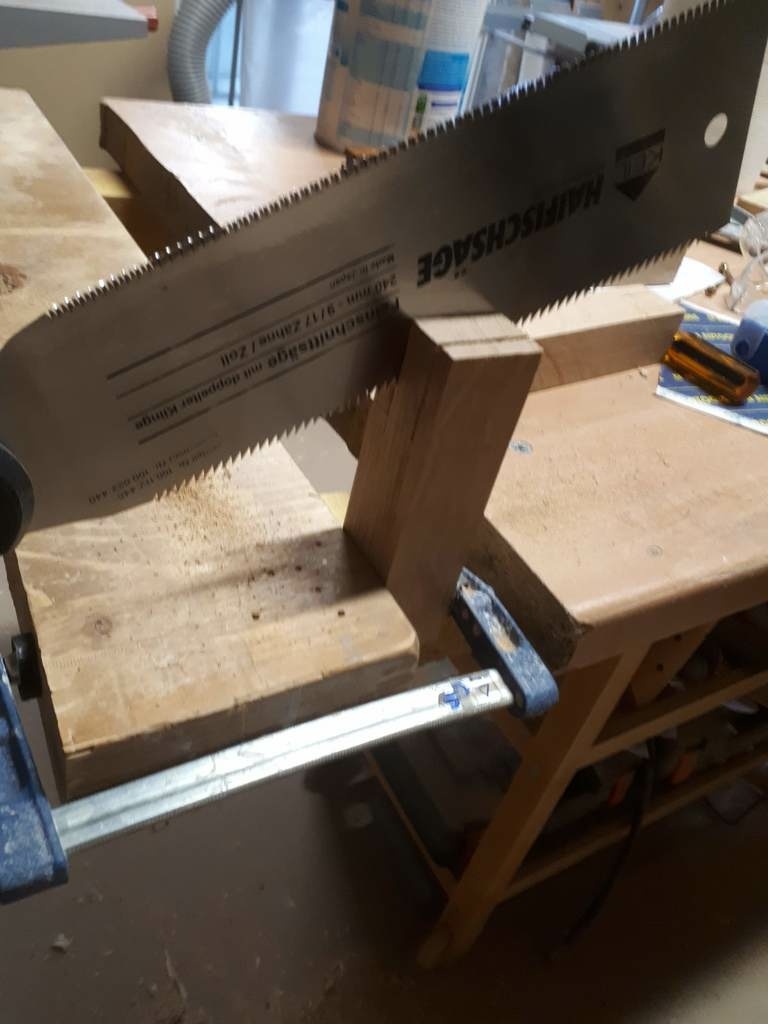

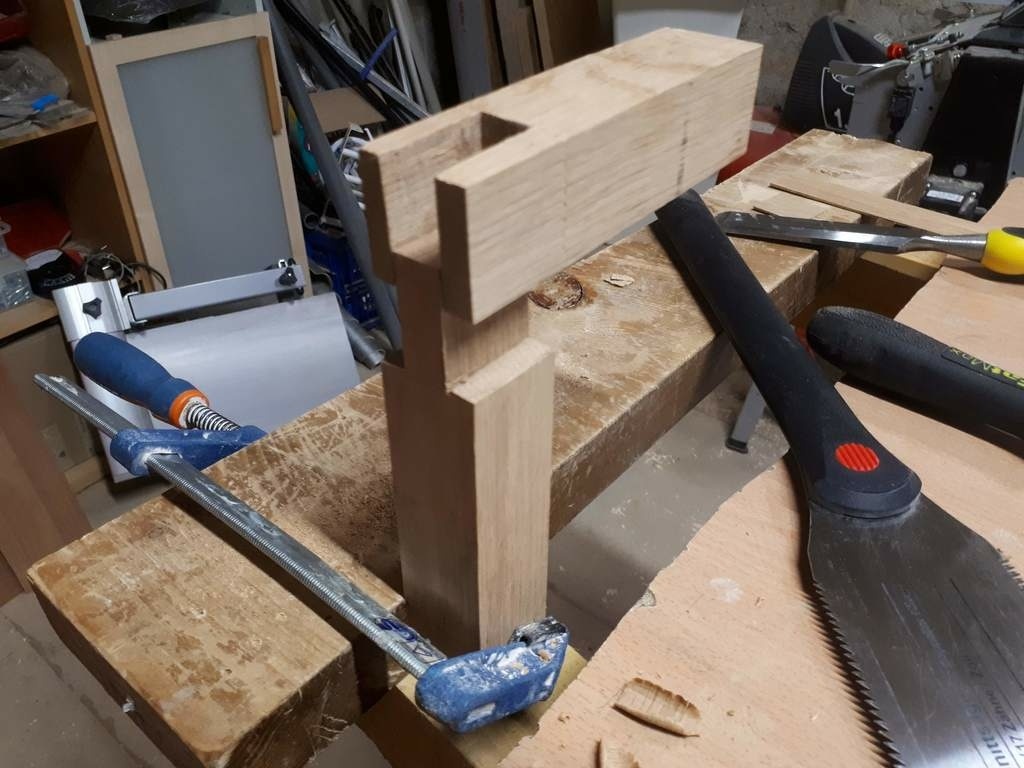

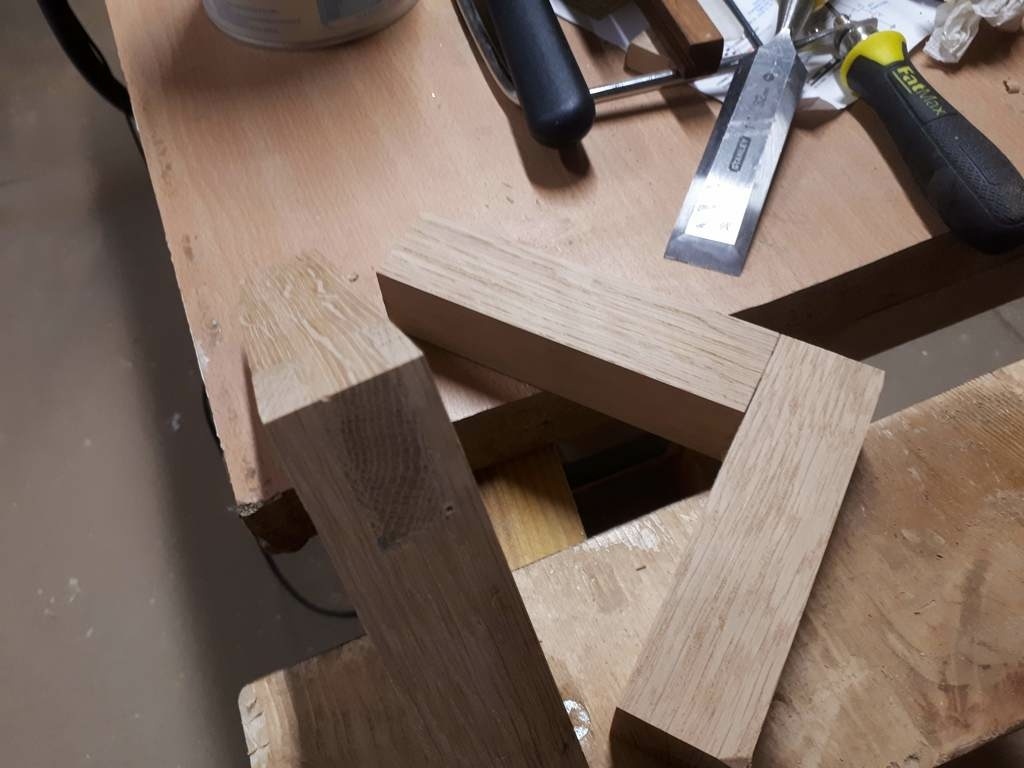

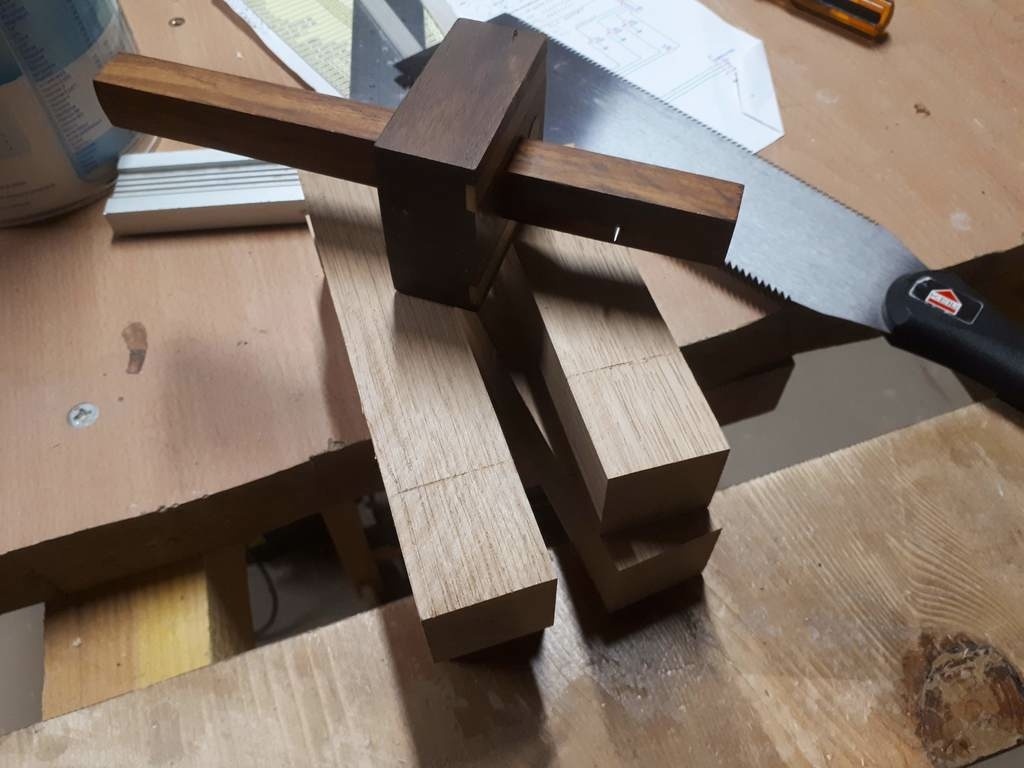

... je prépare un assemblage par enfourchement à la main, et j'en bave parce que je n'ai pas l'habitude de travailler autre chose que du pin!

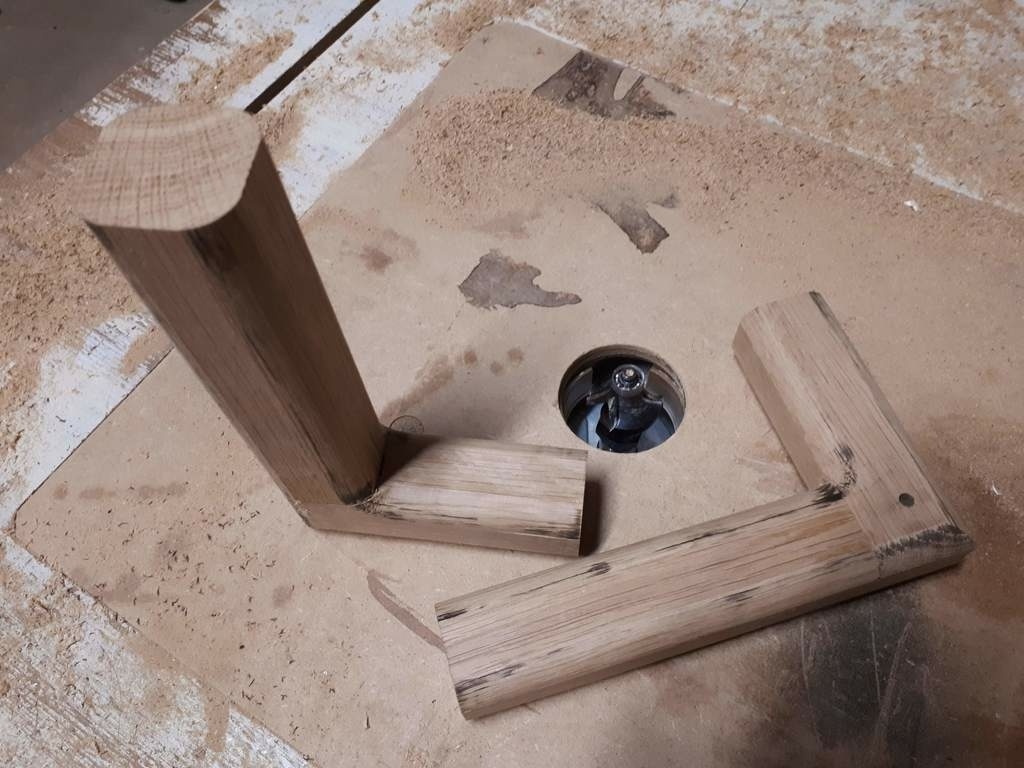

Pour que tout ça soit agréable au toucher, j'arrondis les angles à la défonceuse...

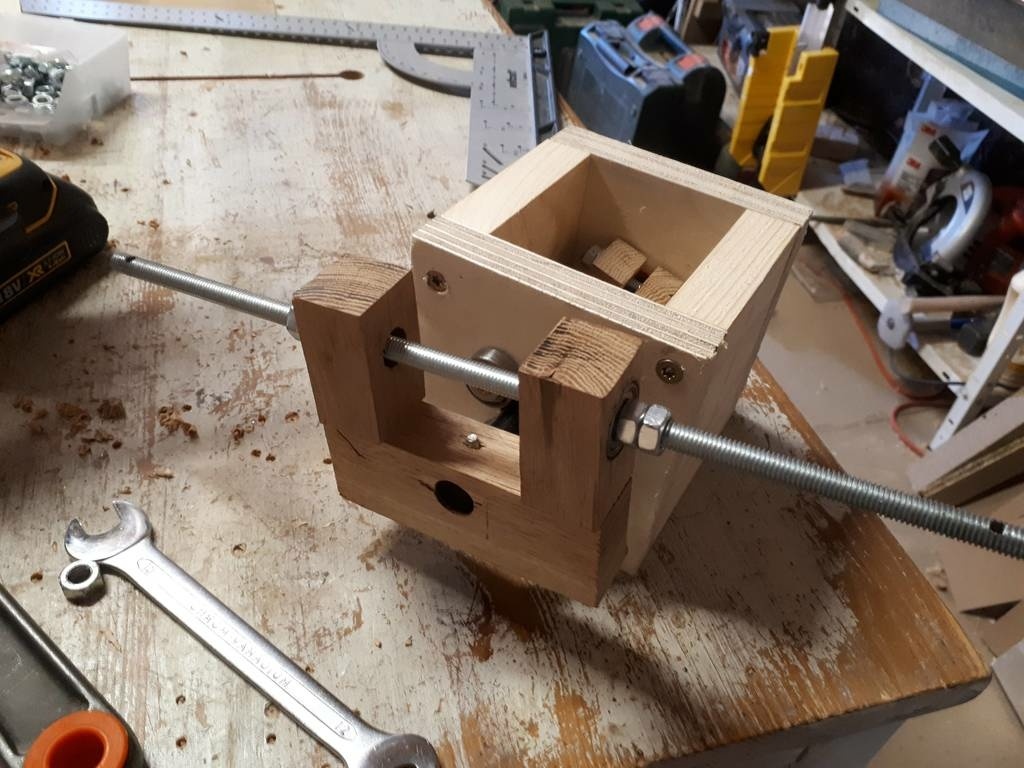

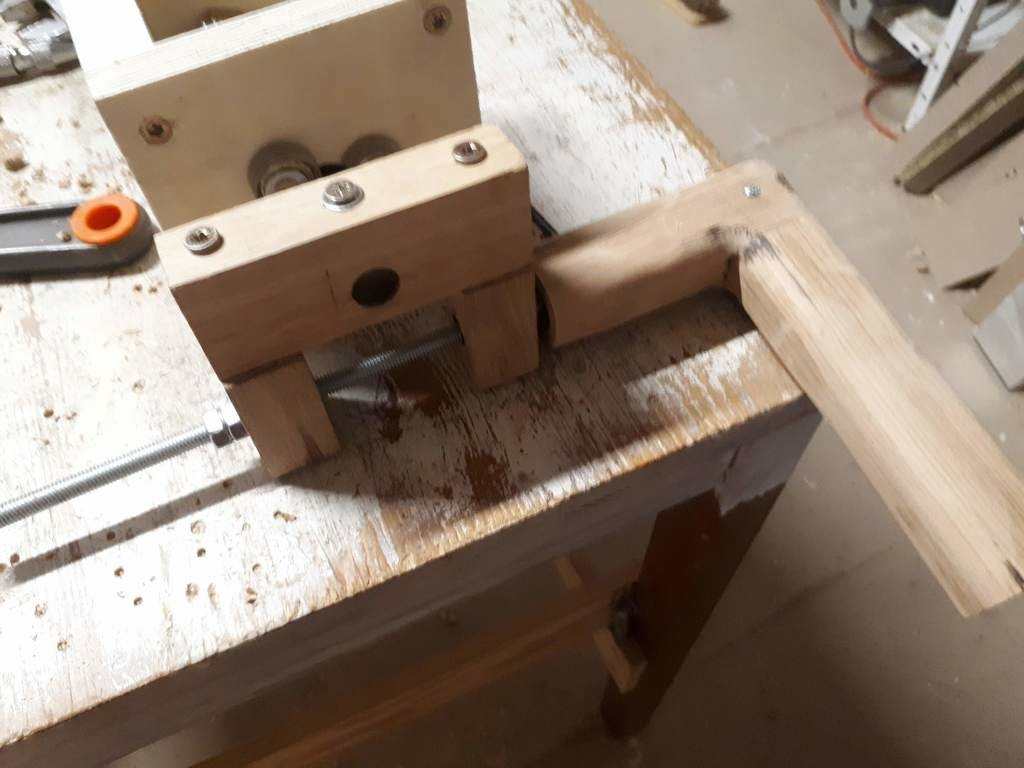

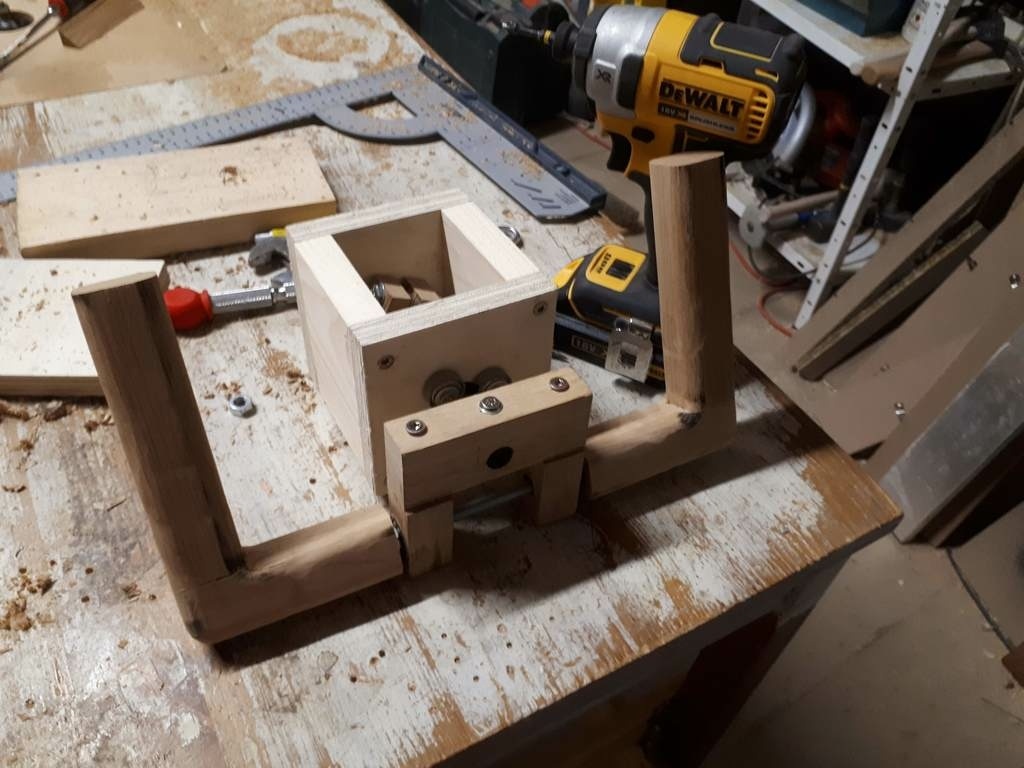

J'assemble les poignées sur mon axe en tige filetée (avec du lubrifiant, parce que ça frotte!)

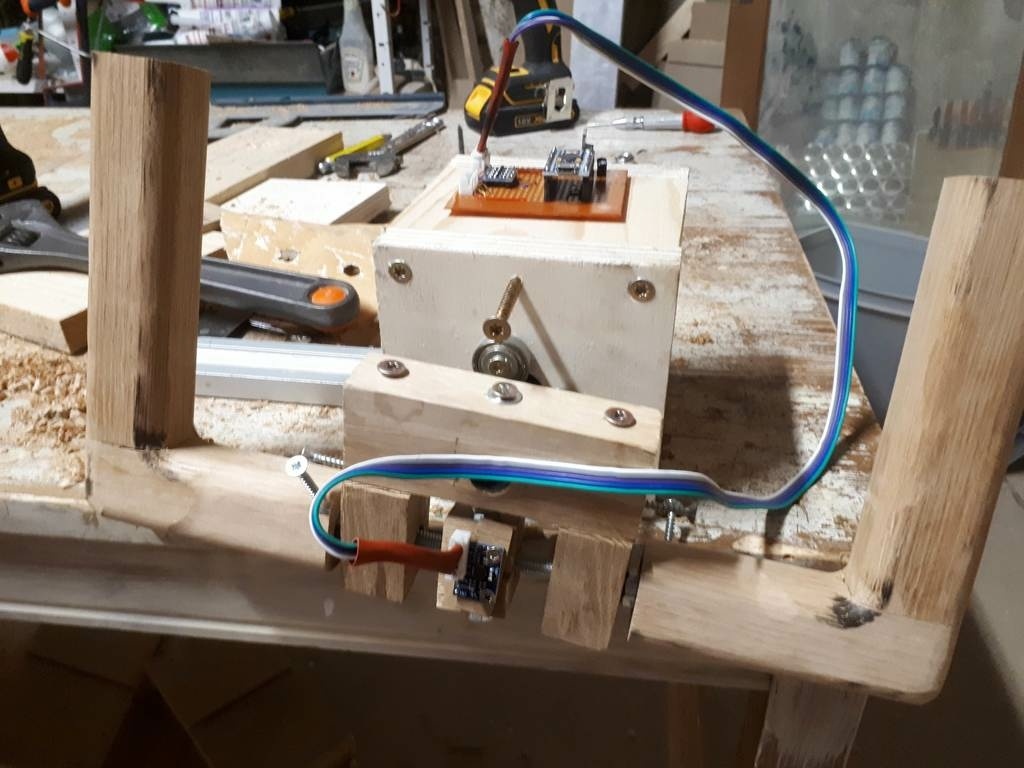

Il ne reste plus qu'à rajouter la partie électronique dessus. Pas très compliqué, c'est un gyroscope (oui, comme sur votre téléphone), placé à la croisée des deux axes de rotation.

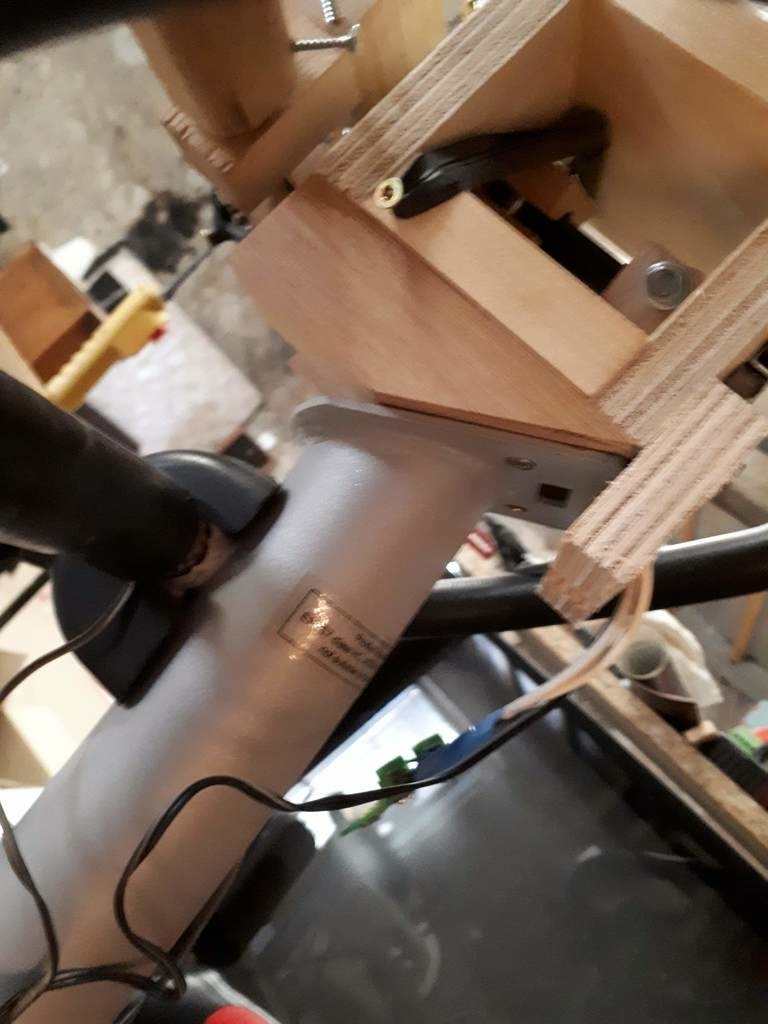

Puis il faut préparer un support incliné pour s'adapter au cadre du vélo (qui est incliné, oui)

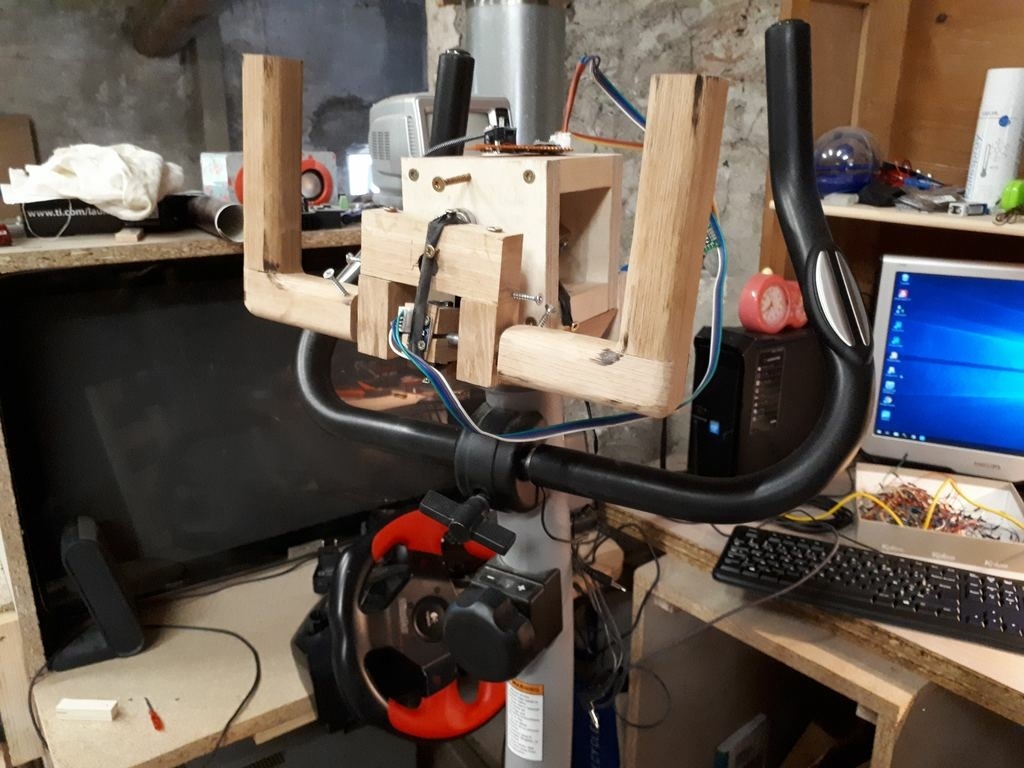

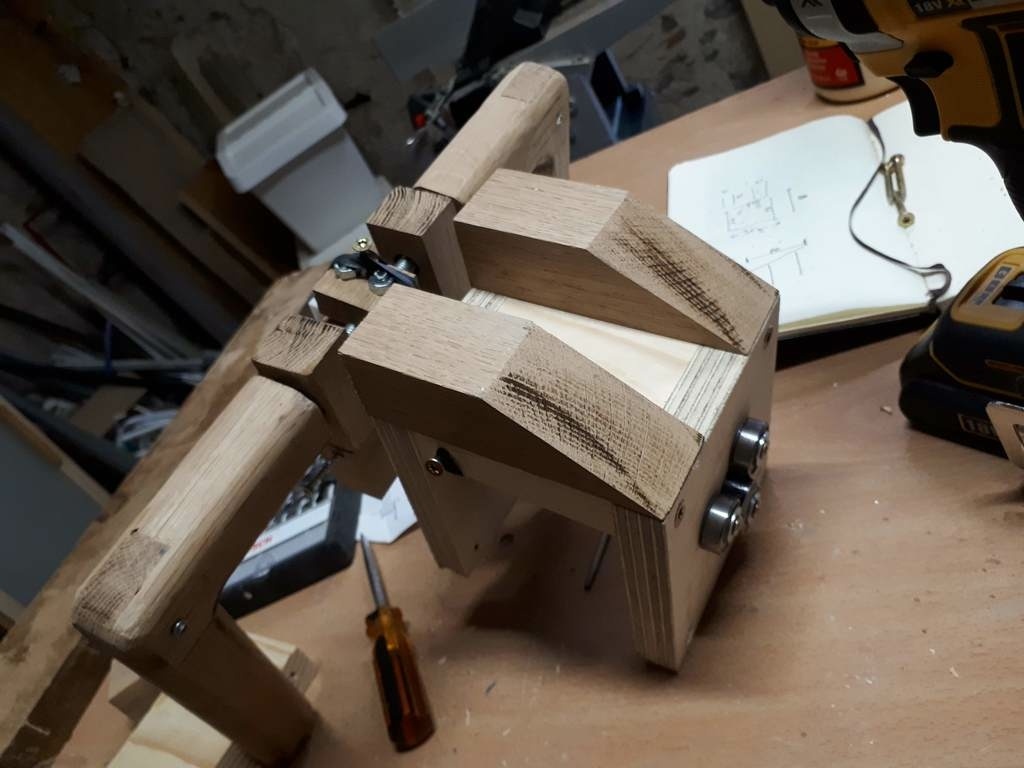

Après ajout de vis de buttées et de morceaux de chambre à air pour le retour au centre, on arrive à la fin.
... et une petite vidéo récap et démo pour ceux qui veulent voir la chose en action.
Attention, c'est ma fille qui filme et elle avait le nez qui gratte pendant qu'elle essayait de cadrer....
