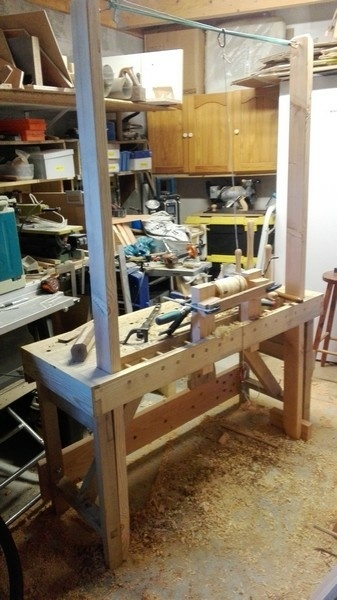

Toujours dans le but d’optimiser mon établi et aussi de pouvoir me servir de mon tour à l’abri des intempéries (et toujours dans un espace de travail restreint!!!), j’ai décidé de créer l’option tour à pédale sur mon établi.
Dans la même veine que l’option banc à planer et banc de chaisier je vais me servir des barreaux de l’espace range outils.

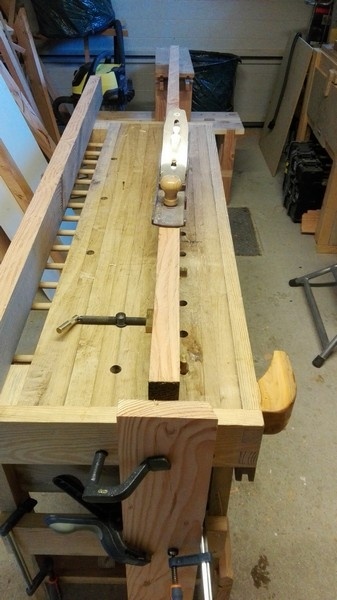

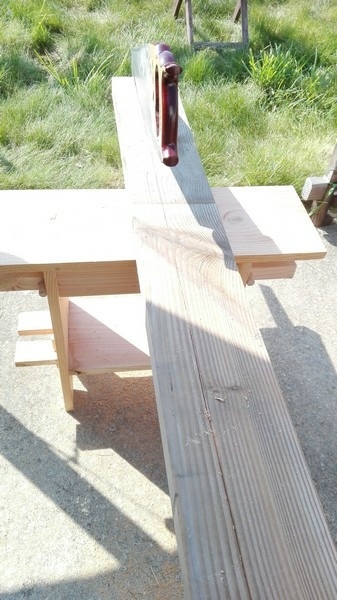

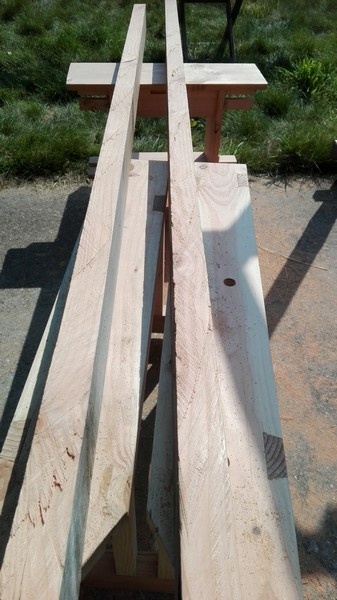

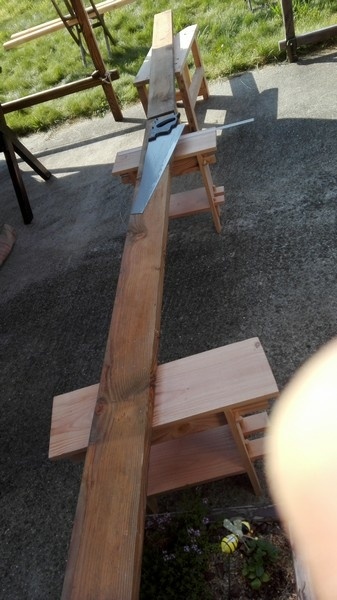

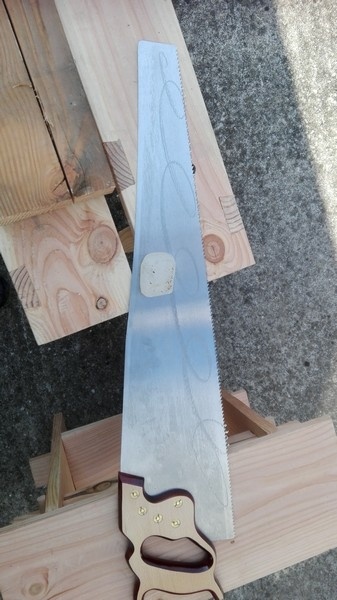

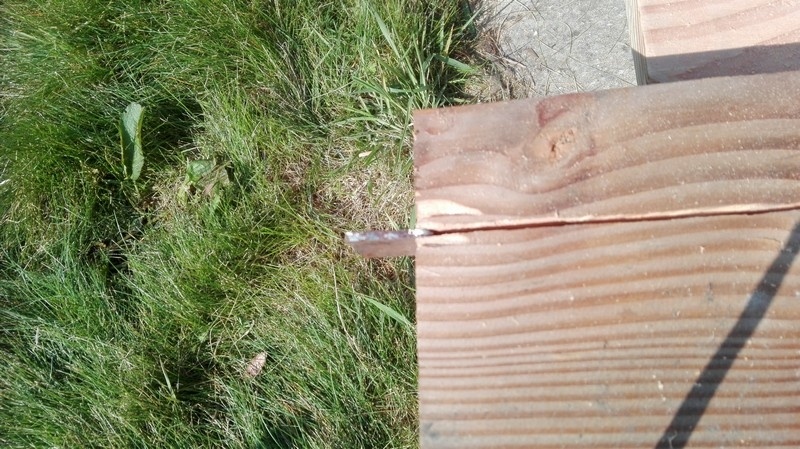

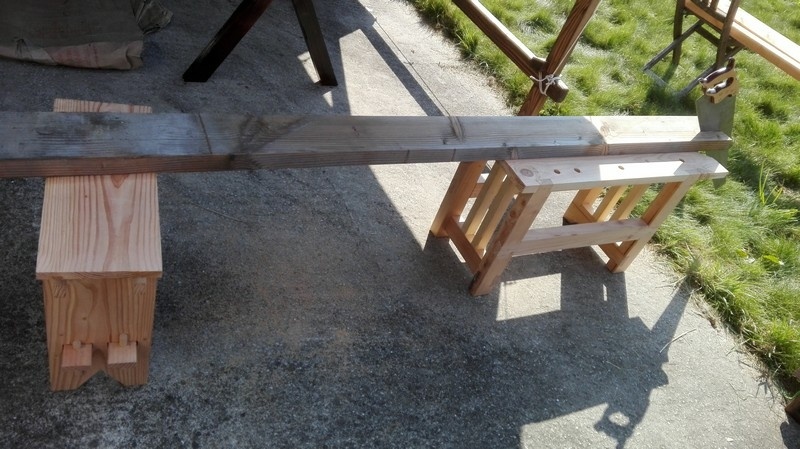

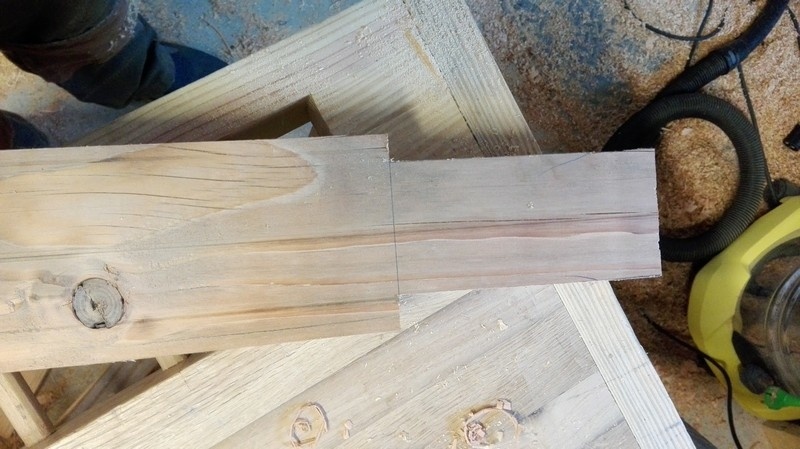

D’abord la découpe des montants aux sections des espaces (à la main sur le banc de sciage et ses tréteaux) :

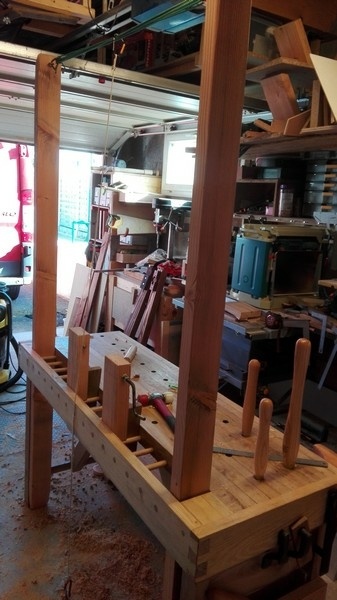

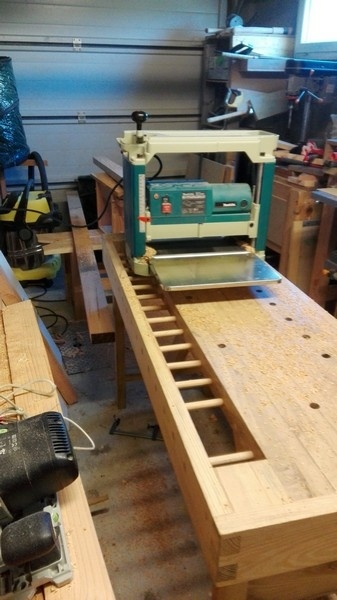

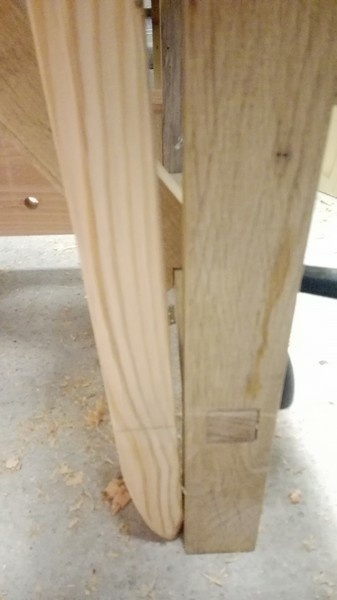

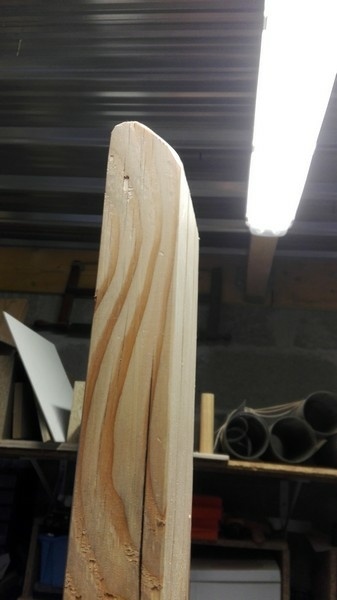

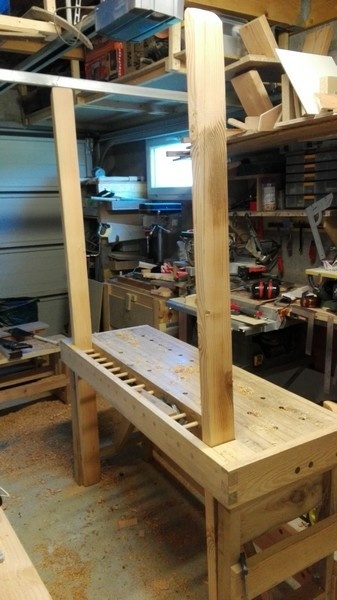

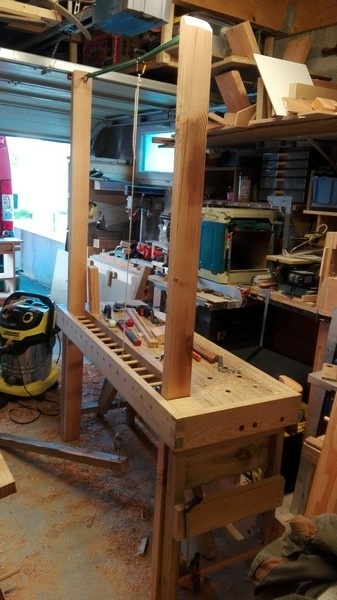

Ensuite dégauchissage et rabotage, mise à longueur et arrondi des angles (pour conserver le maximum de hauteur tout en tenant compte de la hauteur de plafond de mon atelier)

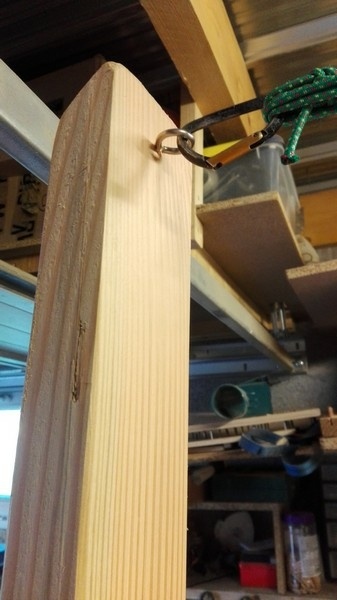

fixation de l’élastique :

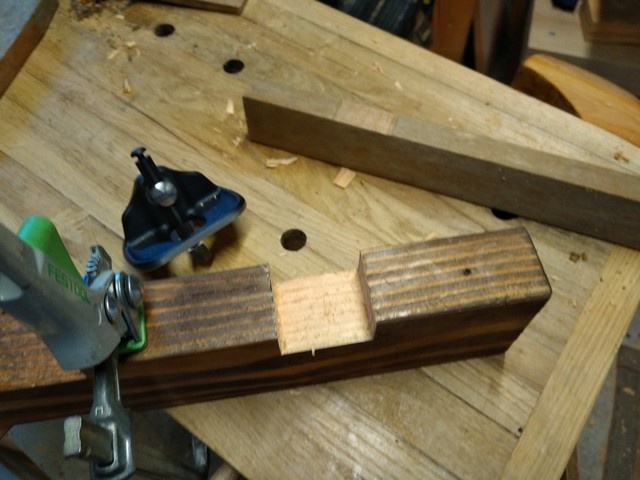

Taille des têtes de maintien : elles seront tenues en place par des cales.

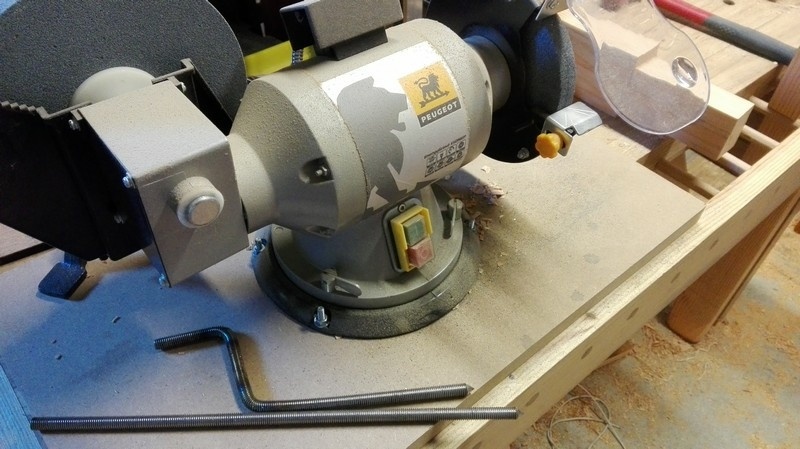

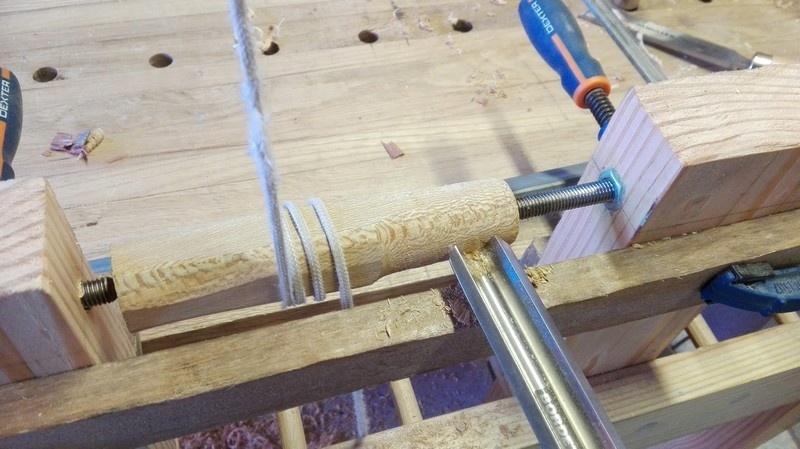

Les pointes sont faites dans une tige filetée dont une qui sera pliée et traversera une des têtes pour faire manivelle.
Un contre écrou vient bloquer la manivelle en place.
Les trous de valet de l'établi servent aussi à loger les gouges.

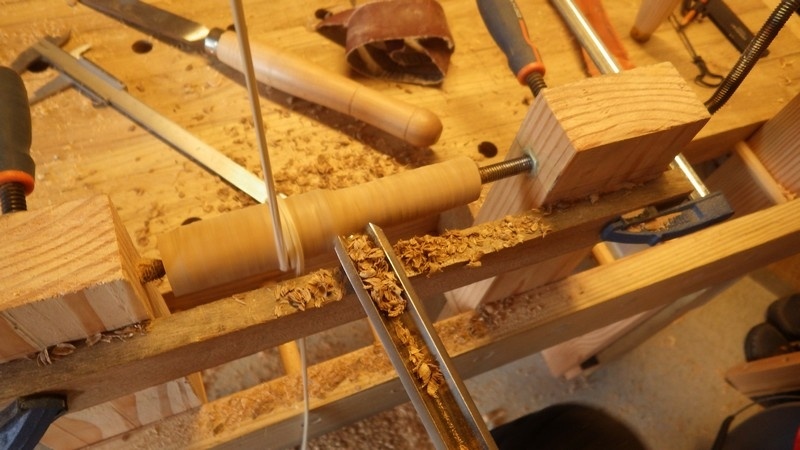

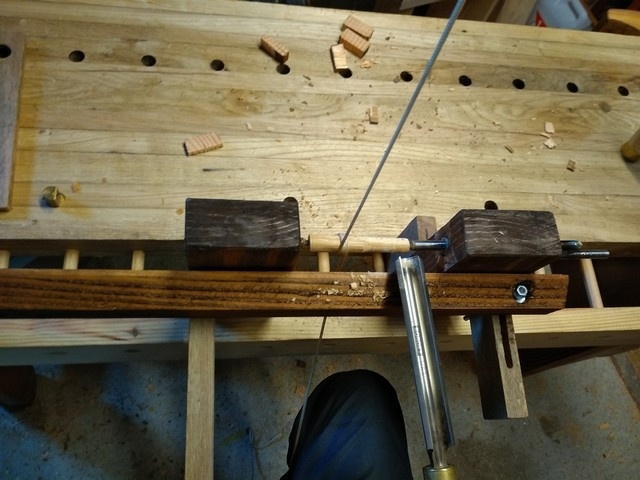

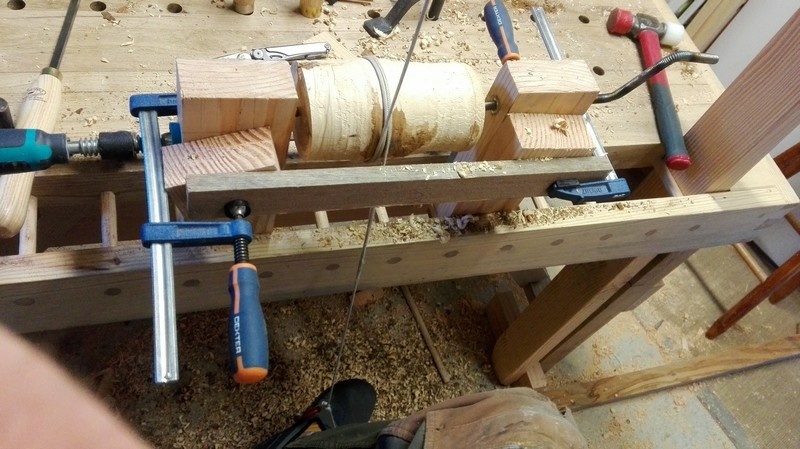

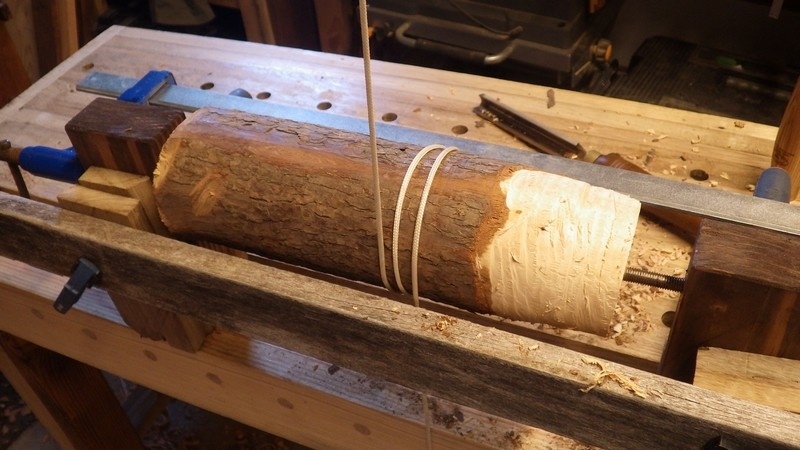

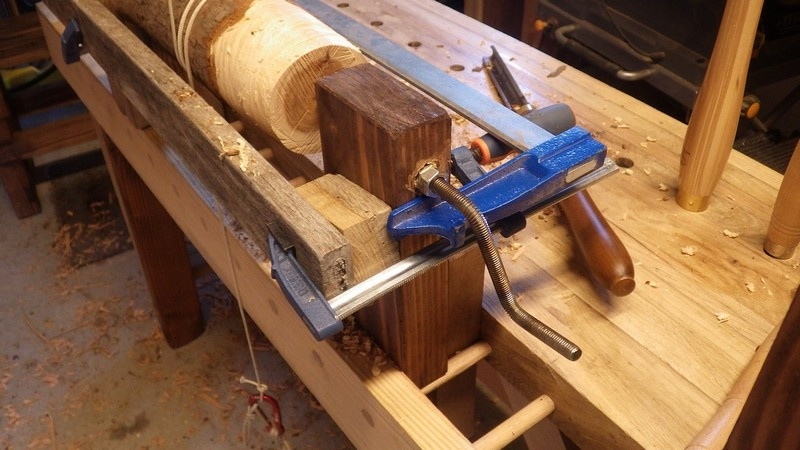

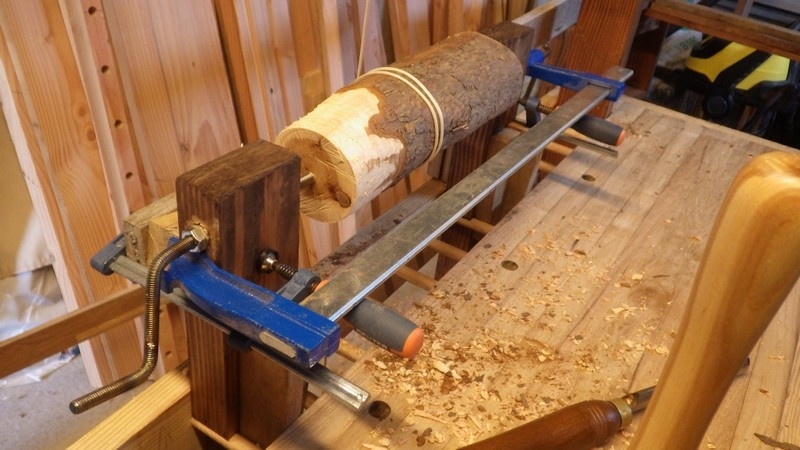

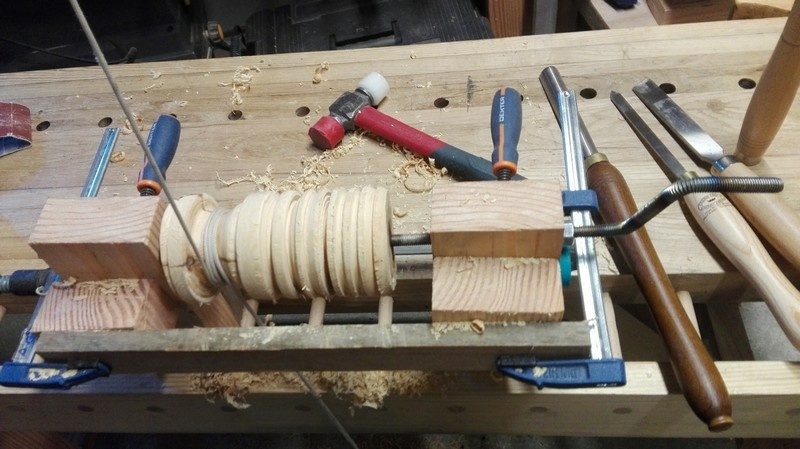

Pour le porte outil une chute de bois long maintenu par des serre joints avec des chutes de bois pour adapter à l'épaisseur de la pièce de bois. Un troisième serre joint viendra renforcer la tenue des têtes qui ont tendances à s'écarter avec l'effort.

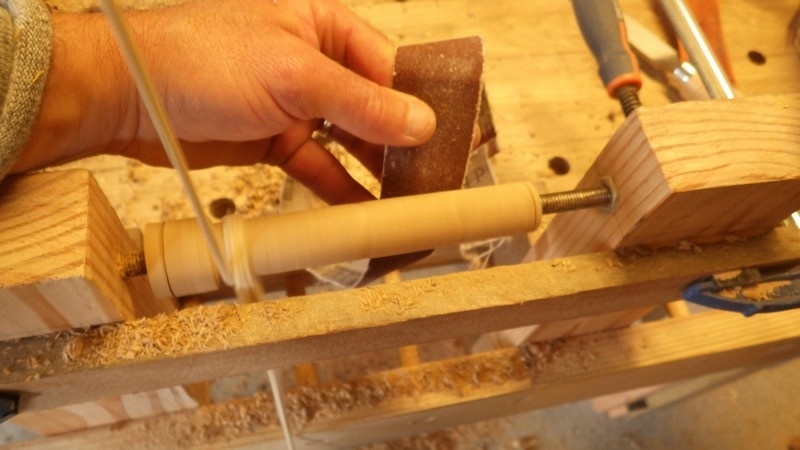

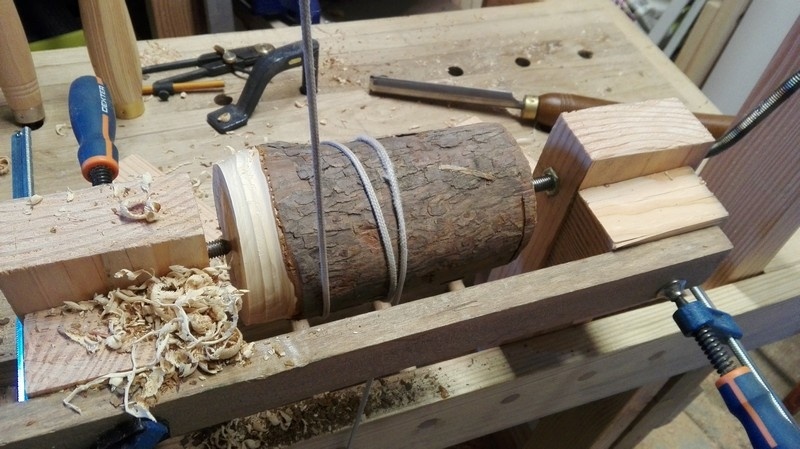

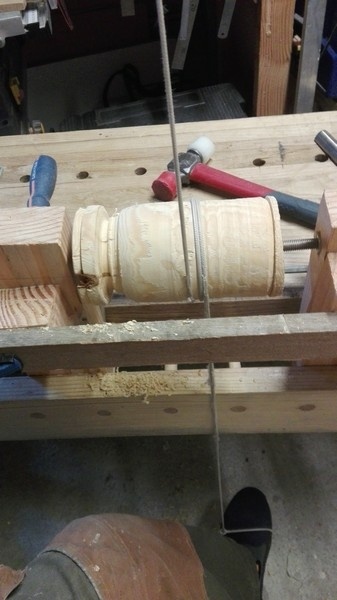

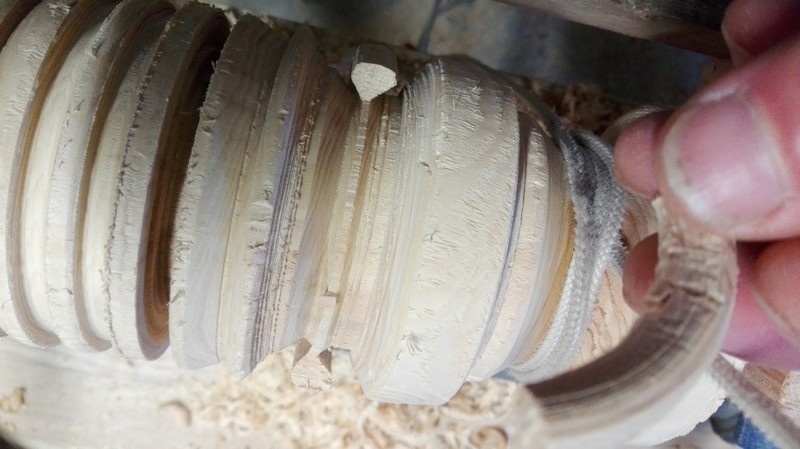

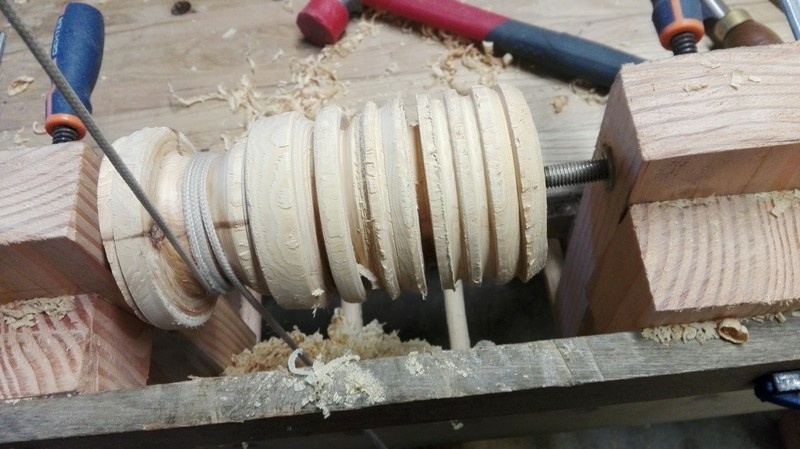

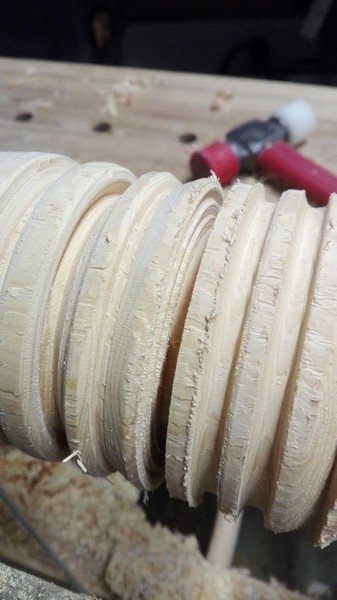

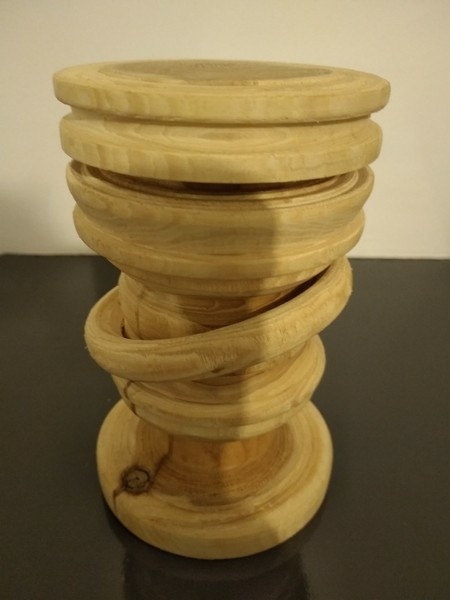

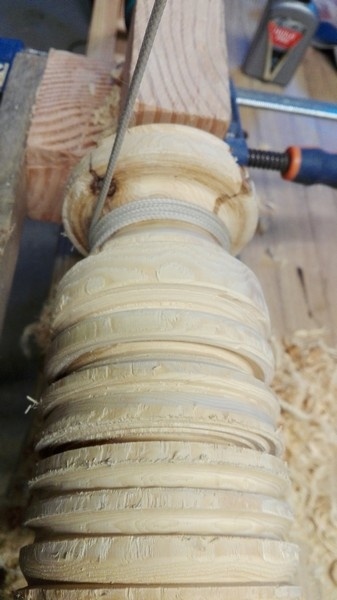

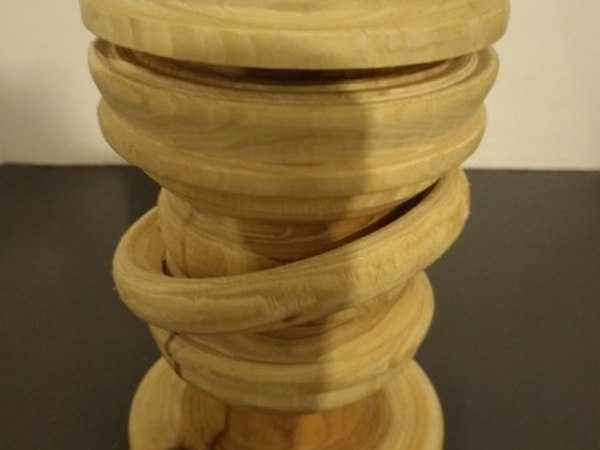

Un essai avec un morceau d'if, et une tentative d'anneau creusé :

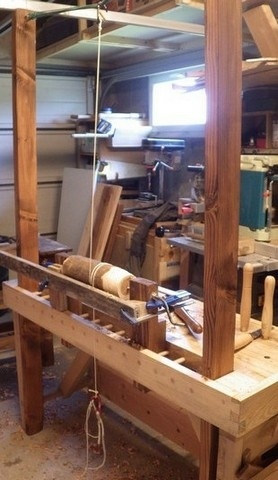

et voilà :
Comment améliorer une réalisation ?????
Pas compliqué : la partager sur "l'air du bois" et attendre des remarques et des pistes !!!!

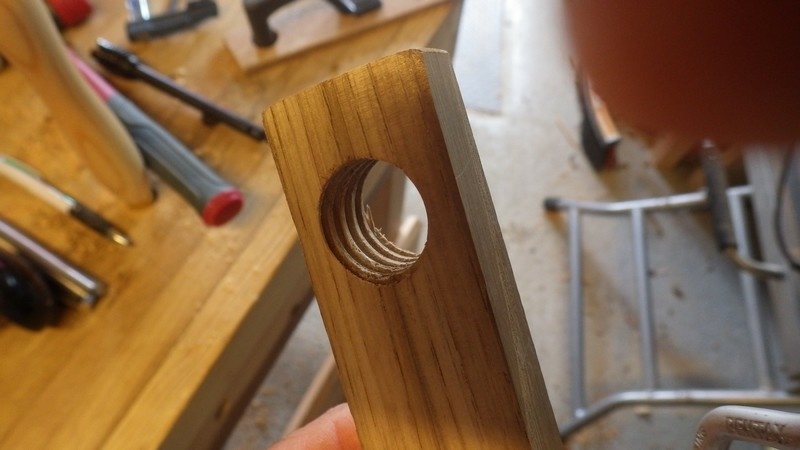

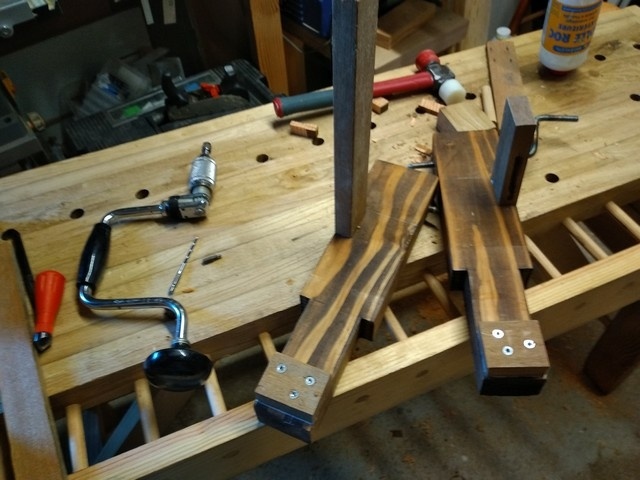

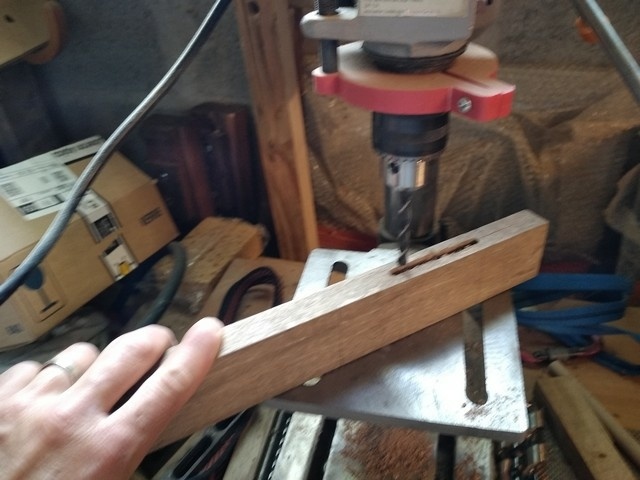

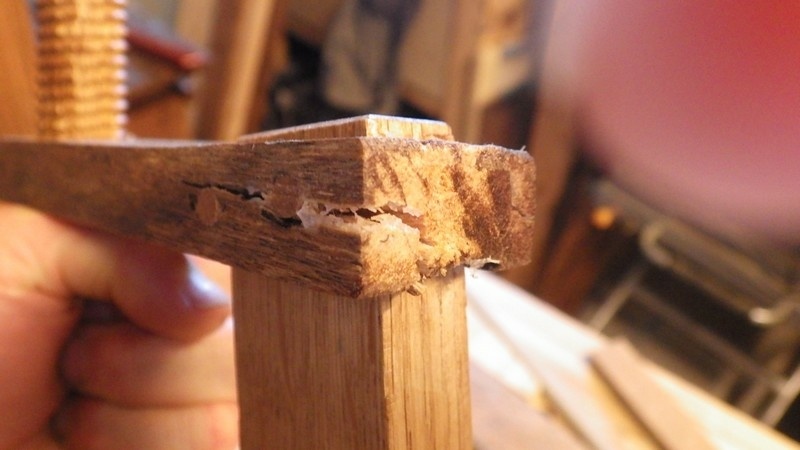

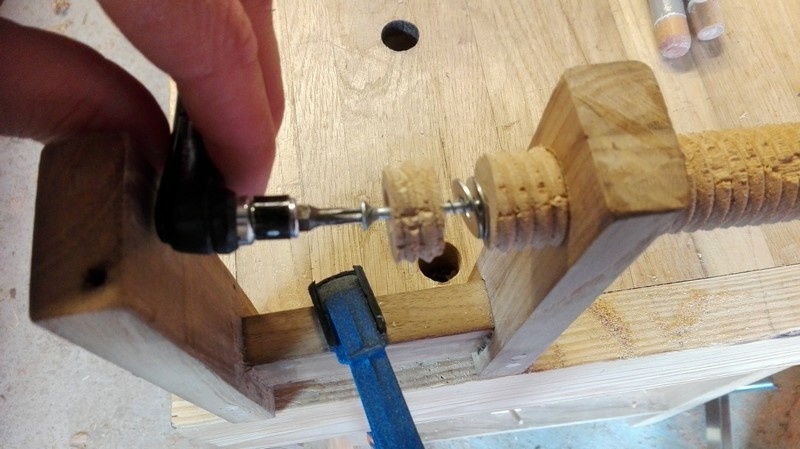

Le côté serre joint en métal me gênait, j'ai voulu m'en faire en bois mais çà ne serre pas bien et un a cassé (la force exercée était trop près du bois de bout, en plus le teck visiblement n'est pas génial de ce coté là!)

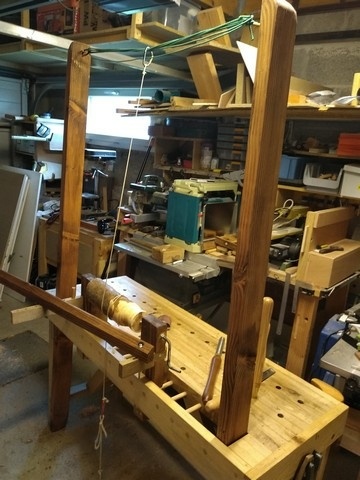

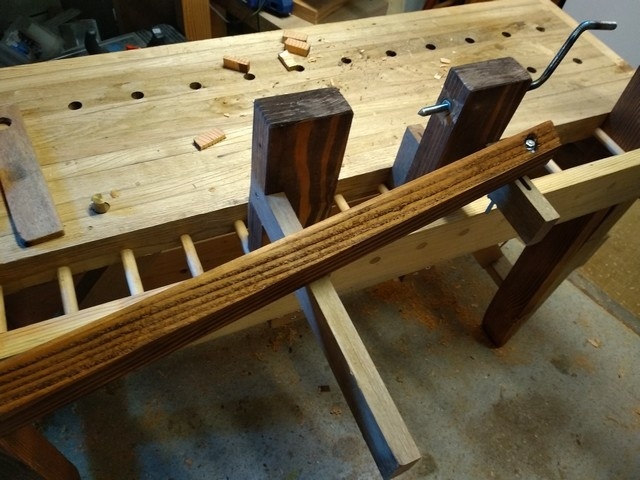

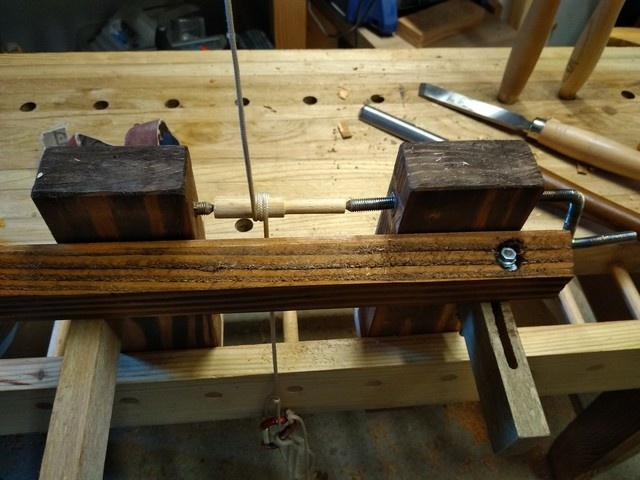

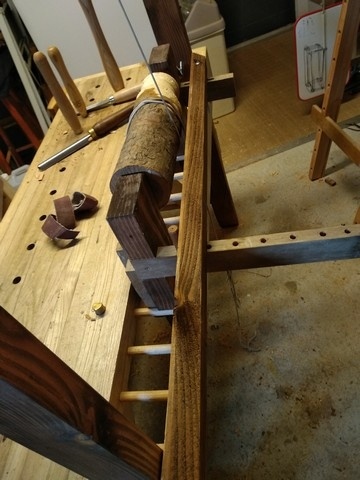

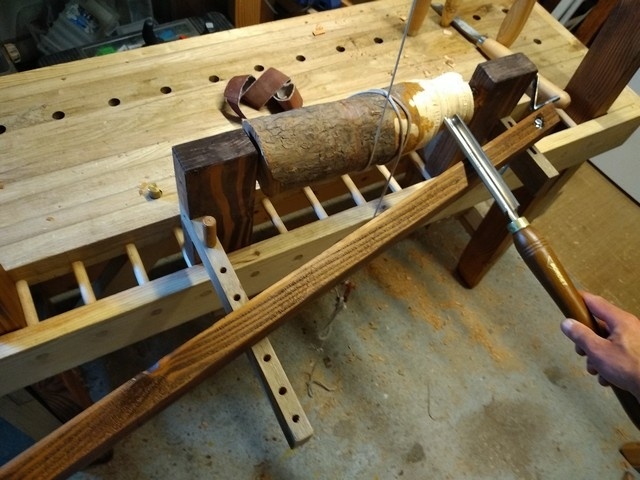

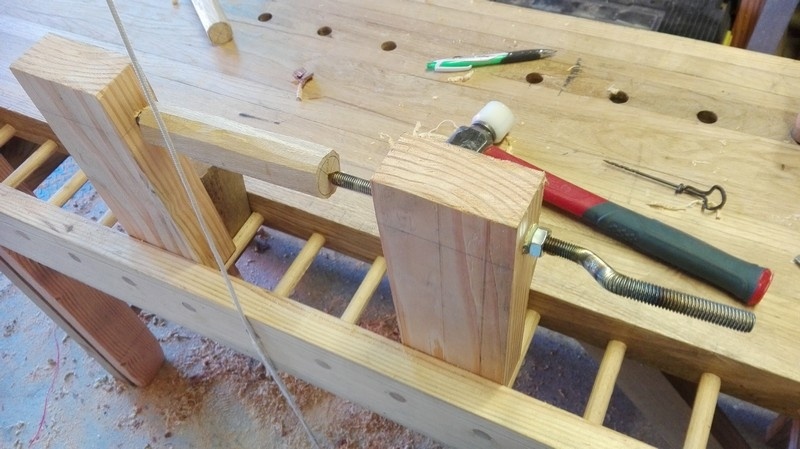

En suivant des pistes apportées par dneis voilà le résultat : exit les serre joints pas beaux!!!!!

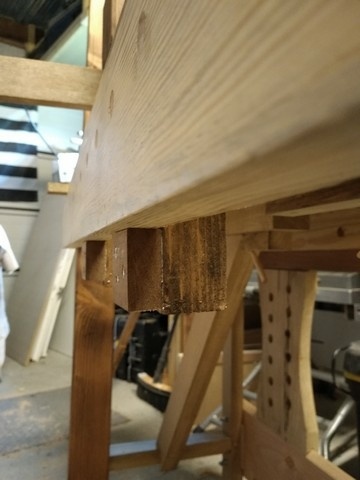

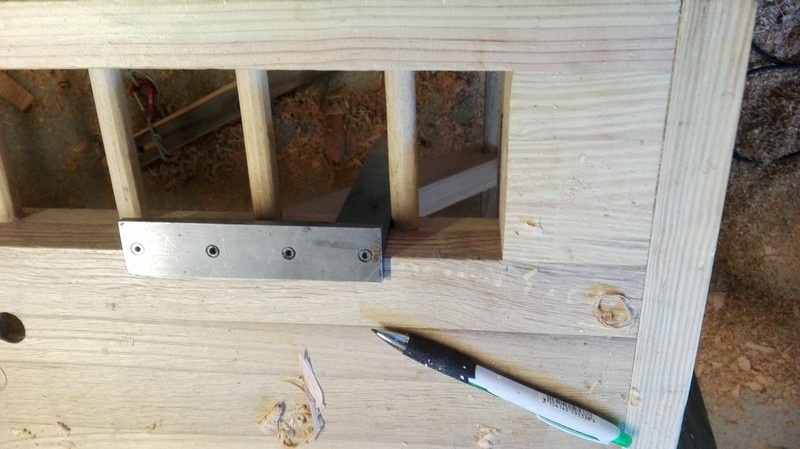

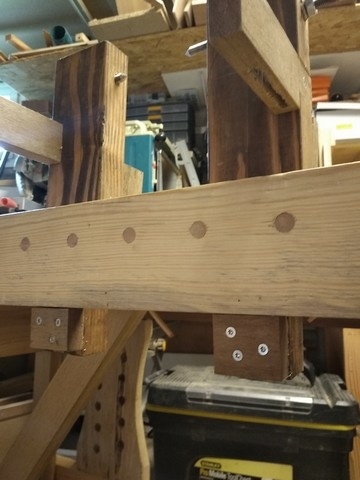

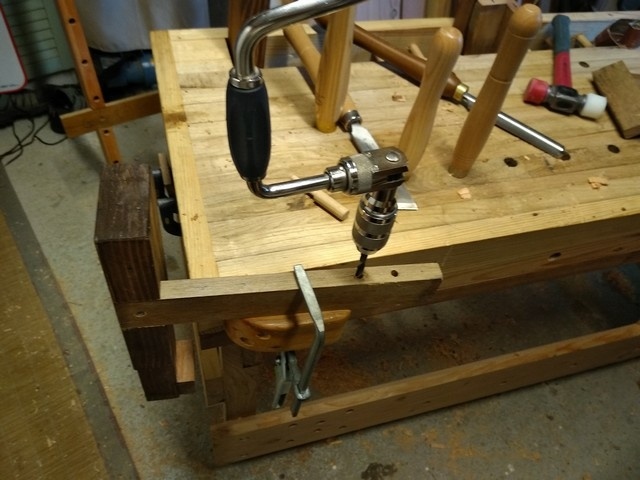

Une dernière petite "bricole" pour maintenir le porte outil de l'autre côté :
Prochaine étape : pouvoir tourner des bols, l'idée est déjà là mais plus tard des devis m'attendent!!!
POUR LE FONCTIONNEMENT TOUT EST DANS CETTE VIDEO
Publications associées
Licence
Discussions
Félicitations, les tours à ficelles excellent !
Merci, oui c'est vraiment efficace, et ça maintien en forme!
Si on pouvait mettre plusieurs coeurs, je l'aurais fait.
Je suis vraiment fan. Tu bénéficie de quelle hauteur sous plafond ?
De quel genre d'élastique s'agit t-il ?
Alors plusieurs merci !
J'ai 2,6m sous plafond, les montants font 1,95m faut jouer un peu pour les mettre en place.
L'élastique c'est du tendeur en rouleau de chez "l'enchanteur".
Avec plaisir.
Merci de tes réponses.
Finalement pour l’élastique, ça aurait été possible de l'accrocher au plafond, non.
Bon par contre ça fige l'emplacement.
trente six seb c'est ça ça retirerai le côté mobile
J'adooorrre tes bricolages! Bravo!
Merci, surtout ça m'éclate de les faire!
Mais je m'aperçois que mon etabli n'est pas dans ta sélection !!!!

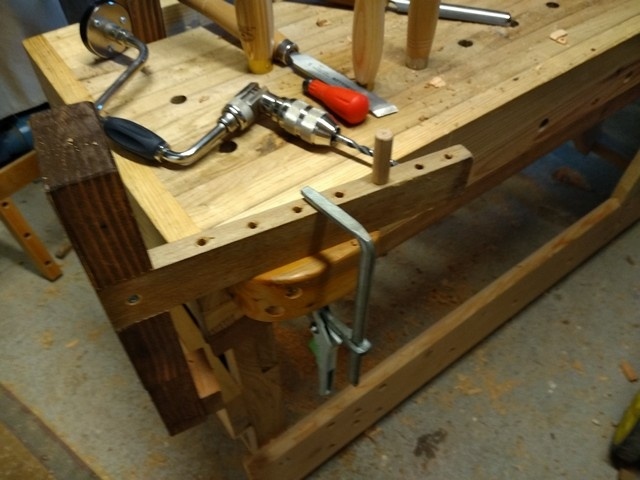

En revanche, je pense qu'il faut que tu mettes des clés sous la table pour maintenir les deux poupées (comme sur la photo ci dessous), ça devrait résoudre en partie ton problème de rigidité en les empêchant de basculer sur les côtés.
Et puis il faudrait que tu trouves un moyen de faire un porte outil réglable. Mais je ne doute pas que tu vas trouver une solution
Voici un peu d'inspiration !
J'imagine que tu as surement fait ça en un temps limité, et que du coup tu n'as pas pu tout faire d'un coup...
Oui je me suis un peu dépêché.
C'est encore a peaufiner.
Pour les clés en bas j'y pensais mais la ceinture de l'etabli est plus basse que l'épaisseur du plateau.
Je vais chercher sur tes inspirations ! Merci

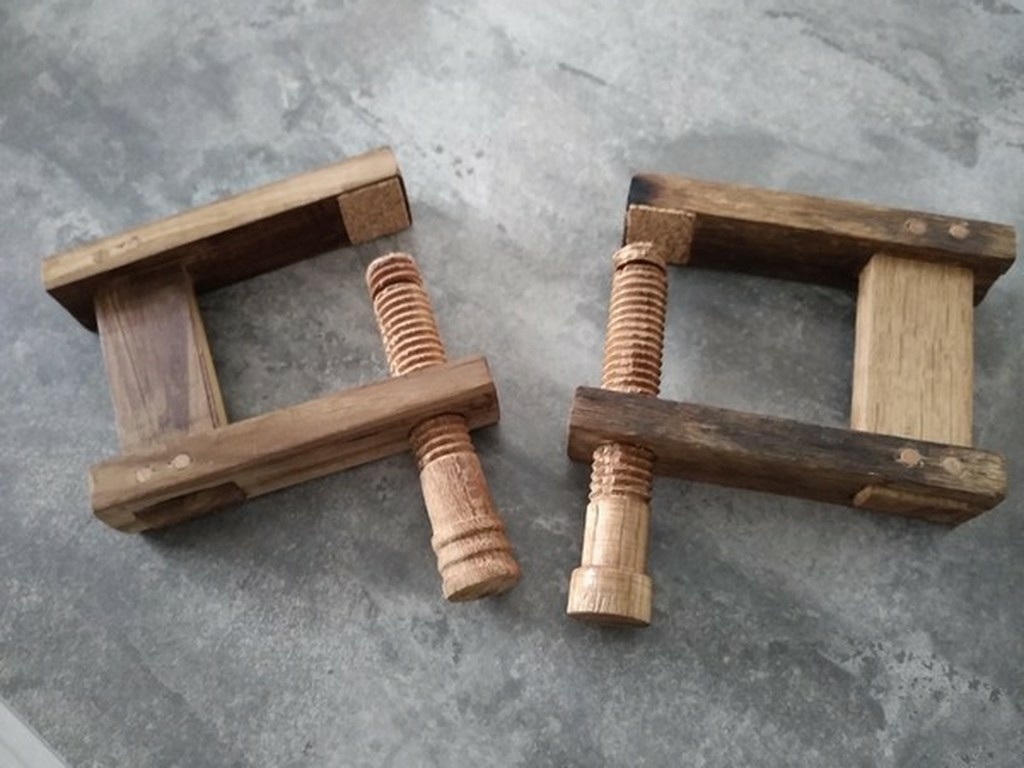

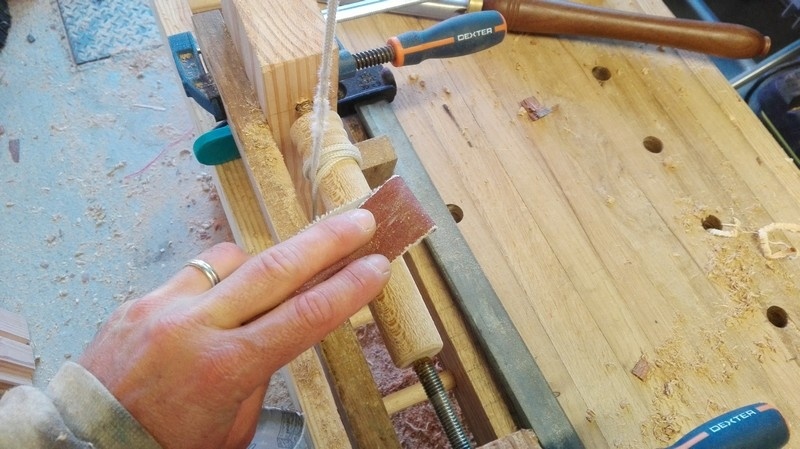

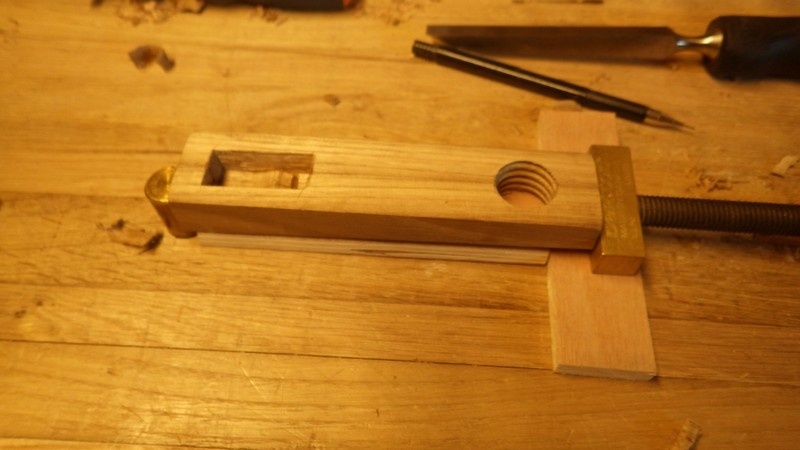

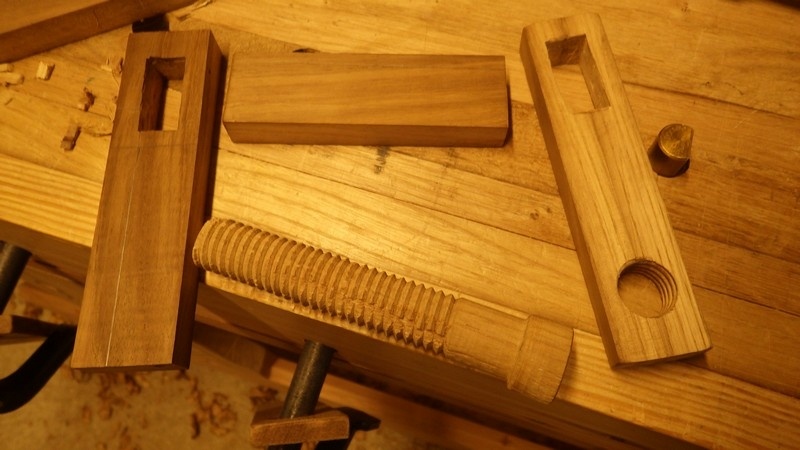

Re merci dneis pour les "inspirations" et la photo!!! je n'arrivais pas trop à comprendre pour creuser des bols ! et aussi j'avais fait deux serre joint en bois (avec le tour) mais ça ne serre pas assez et un à cassé (trop d'effort trop près du bout!!!) (voir les photos).
mais grâce aux recherches sur ta page d'inspi j'ai trouvé sur cette vidéo les solutions pour le porte outils et pour les bols (à partir de 3') :
youtube.com/wa...h?v=ZRoXbFgtE0A
Pour les vis en bois, je pense qu'il faut un bois dur à grain fin comme du hêtre, du charme ou du cormier. Tu as essayé platane et chêne ou châtaignier ?

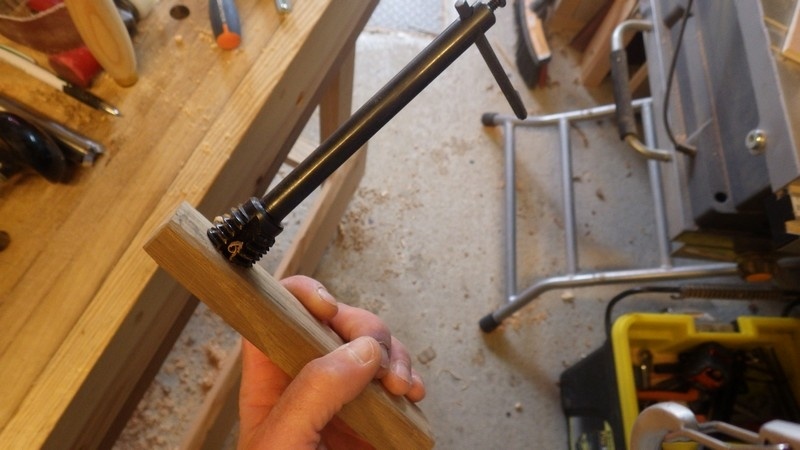

D'ailleurs, d'où viennent tes taraud et filière ?

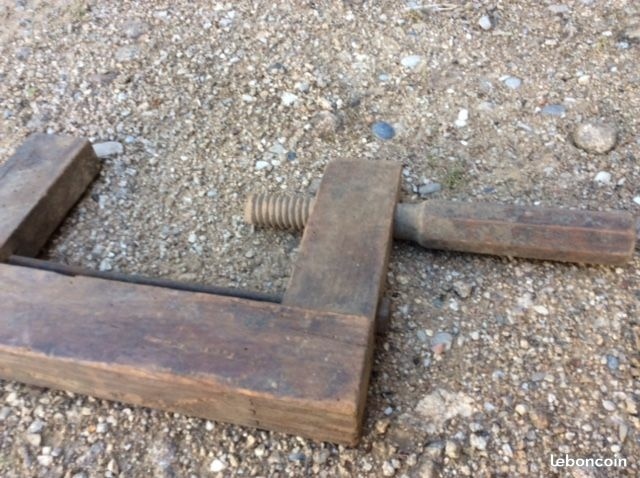

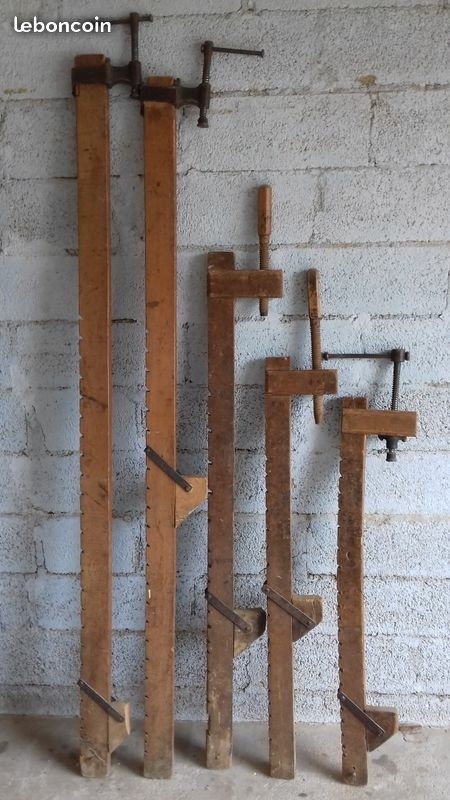

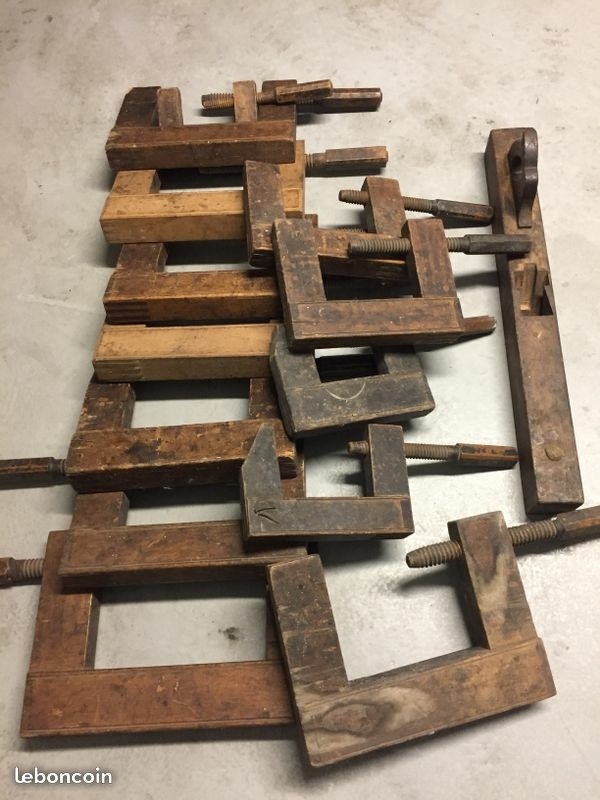

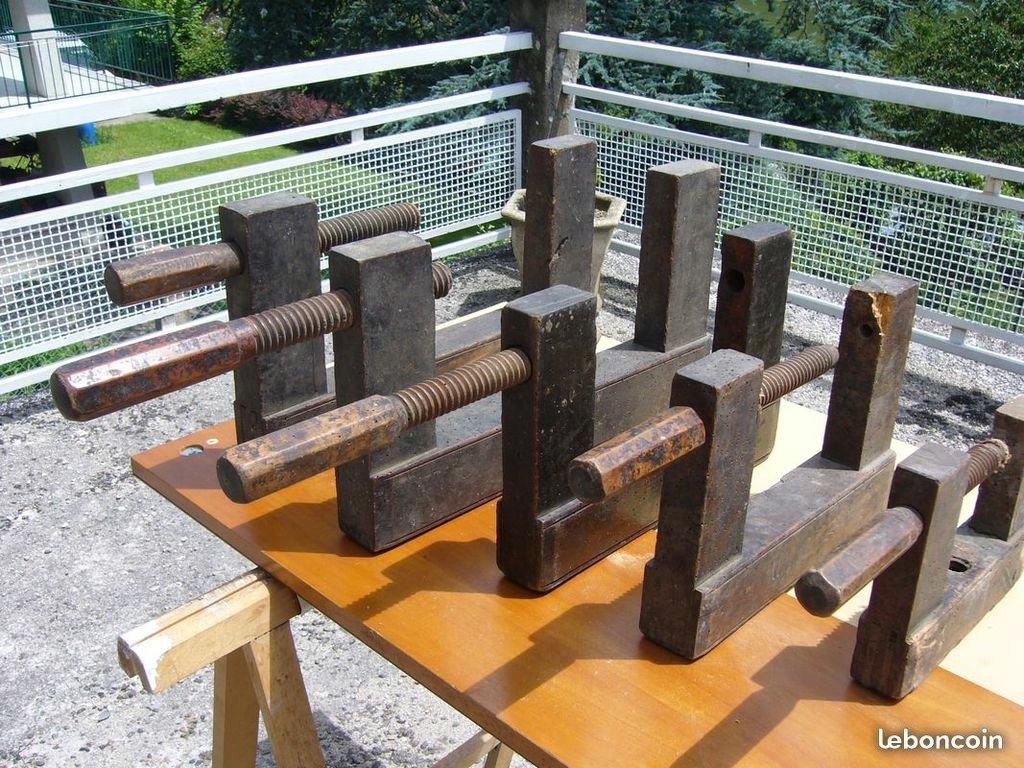

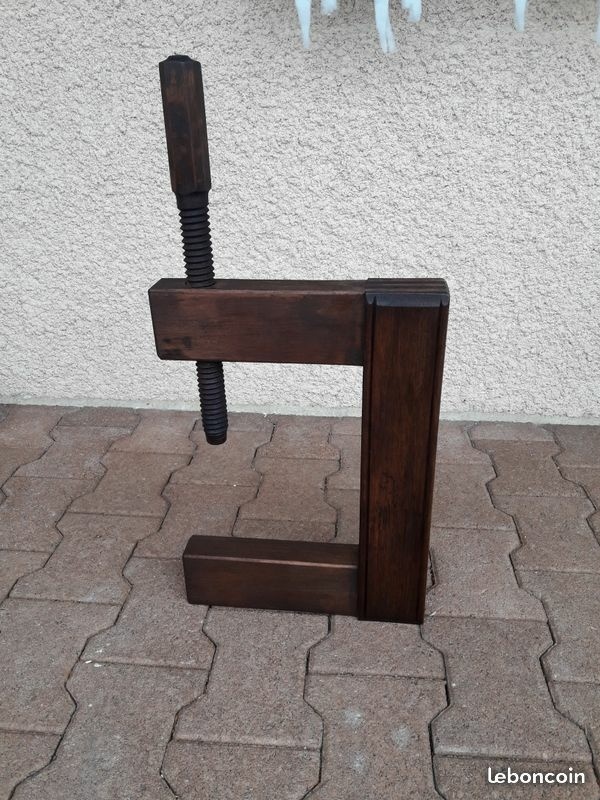

Et les presses en bois sont traditionnellement assemblées avec queues droites multiples. J'en ai vu renforcés par des tiges filetées.

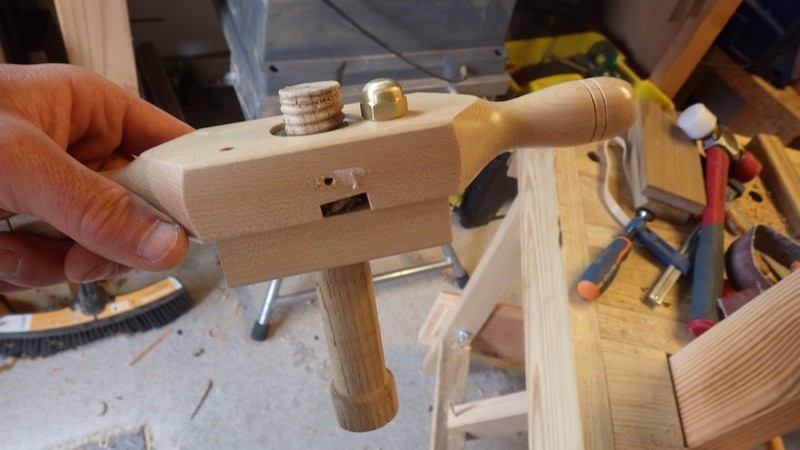

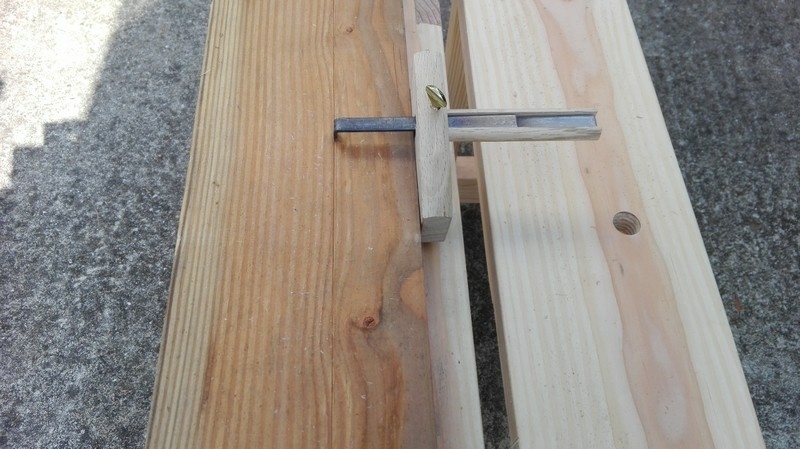

et puis un petit dormant car j'adore le principe de réglage simple et efficace:
dependancesbois Hello , des presses et serres joints en bois , s'assemblent par double ou triple enfourchements ;)
dneis et sylvainlefrancomtois oui beaucoup d'erreurs sur sur ces serre joint (donc beaucoup d'apprentissage !!
)
L'essence de bois pour les vis : platane et châtaignier (des chutes sous la main) grain pas assez serré (d'ailleurs le platane est très beau mais doit rester décoratif!)

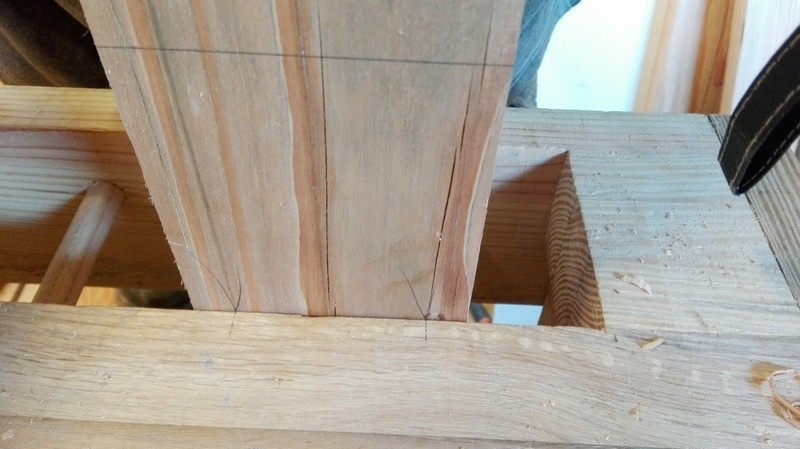

L'assemblage n'est pas le bon effectivement et cumulé au mauvais positionnement du bois (à plat au lieu d'être à champ!).
La raison de ces défaut provient de l'empressement ! plusieurs idées qui viennent en même temps l'envie de les réaliser vite ! un vrai gamin avec ses jouets!!!
J'en referais plus calmement, mais du coup plus tard puisque je n'en ai plus besoin pour le tour ! voir la mise à jour plus haut!
dneis pour le taraud et filière j'ai commandé sur dictum (je vais d'ailleurs commander d'autres diamètre, et des gouges de creusage aussi!!! )
et j'ai fait un essai pour le creusage (encore un peu vite avec des erreurs mais qui me mettent sur la bonne voie!) voir prochaine réalisation!
tout le processus de fabrication d'un bol en bois vert : video

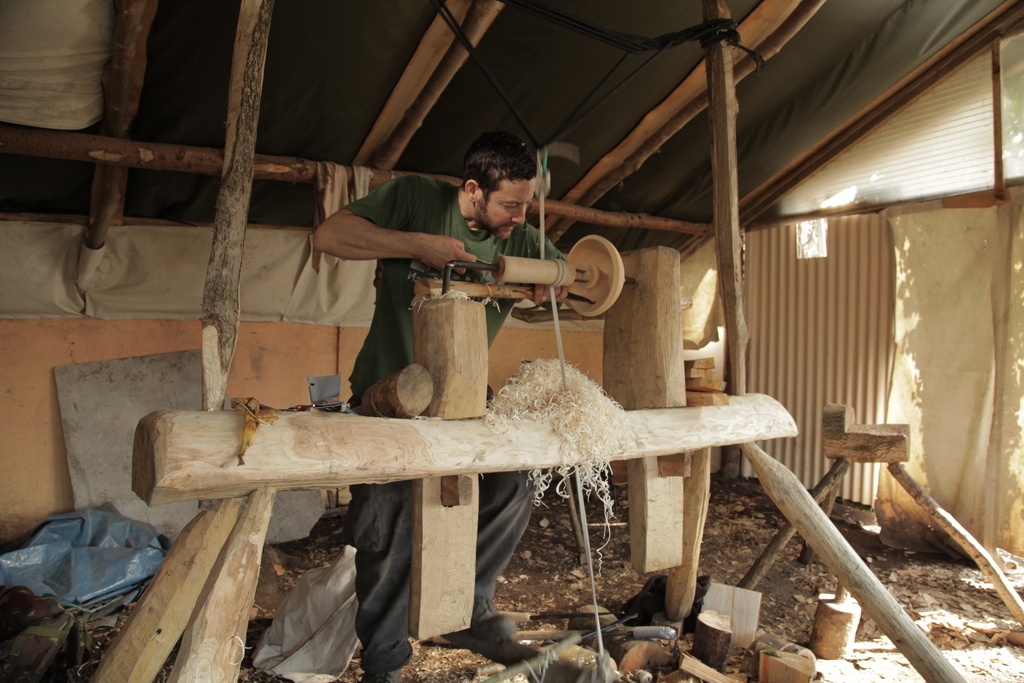

Robin Wood semble être le dernier tourneur "à pédale" de bols anglais.
Les outils de tournage sur bois vert sont vraiment différents des outils de tournage sur bois sec.
dneis super vidéo !!! je cherche les outils de tournage sur les tour à perche mais la plus part du temps ce sont des outils fait maison! je ne voit pas où trouver ces gouges?
Je vais poser la question là où il faut!
J'adore ce coté artisanal à l'ancienne! Ton établi devient vraiment une table multi fonctions et ta table de sciage est bien adapté pour le travail à la main
Bravo
Vic66 un banc de sciage, ça change la vie tellement c'est pratique. Essaie !
Merci! Je plussoie pour le banc de sciage!
Je suis en train de faire une tite vidéo pour montrer tout ça en démo.
dneis j'y compte bien
dependancesbois vivement la vidéo
excellent !!
Merci !
chapeau ! Mon respect !
Merci !
Très sympa ce tour a fouet ! Très ingénieux comme installation.
merci! quelques trucs à améliorer mais çà fonctionne déjà super bien!!!
Merci à dneis et pour vos commentaires ça m'a aidé a améliorer mon tour !
Je te propose une nouvelle option pour ton tour à bois.
Ce ne sera peut être pas simple à adapter.
Je prends ! Bon pas maintenant, mais dans mon futur atelier ! Projet en plein début (phase d'achat, suivi de la phase reno (maison et dépendance dans le bâti ancien)), et après j'aimerais assez partir sur un atelier de travail a la main avec des machines de ce type! Fantasme ou projet !? On verra...
dependancesbois cool !

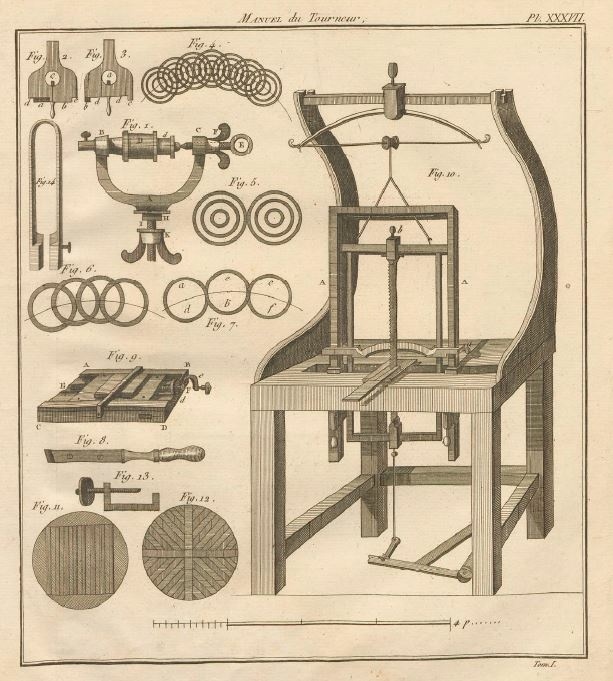

La planche que j'ai postée vient de ce livre. Tu y trouveras peut être d'autres idées.
trente six seb Merci pour le lien !!!
En réalité, je ne suis pas certain qu'une scie alternative mue par le pied soit bien efficace. L'idée est séduisante, mais il me semble que l'on perd trop d'énergie à vaincre l'inertie liée à la masse à mettre en mouvement pour correctement utiliser la force motrice (qui plus est d'une seule jambe) pour un mouvement alternatif.
Je pense qu'il vaut mieux soit:
Après, un paramètre important est la durée de la coupe: si elle est courte, il est possible d'emmagasiner suffisamment d'énergie dans un volant d'inertie pour la resituer lors de la découpe; si en revanche on doit par exemple déligner une longue planche, le volant d'inertie ne sera pas suffisant (à moins d'être immense) et alors on ne pourra compter que sur la puissance motrice du bonhomme et pas plus.

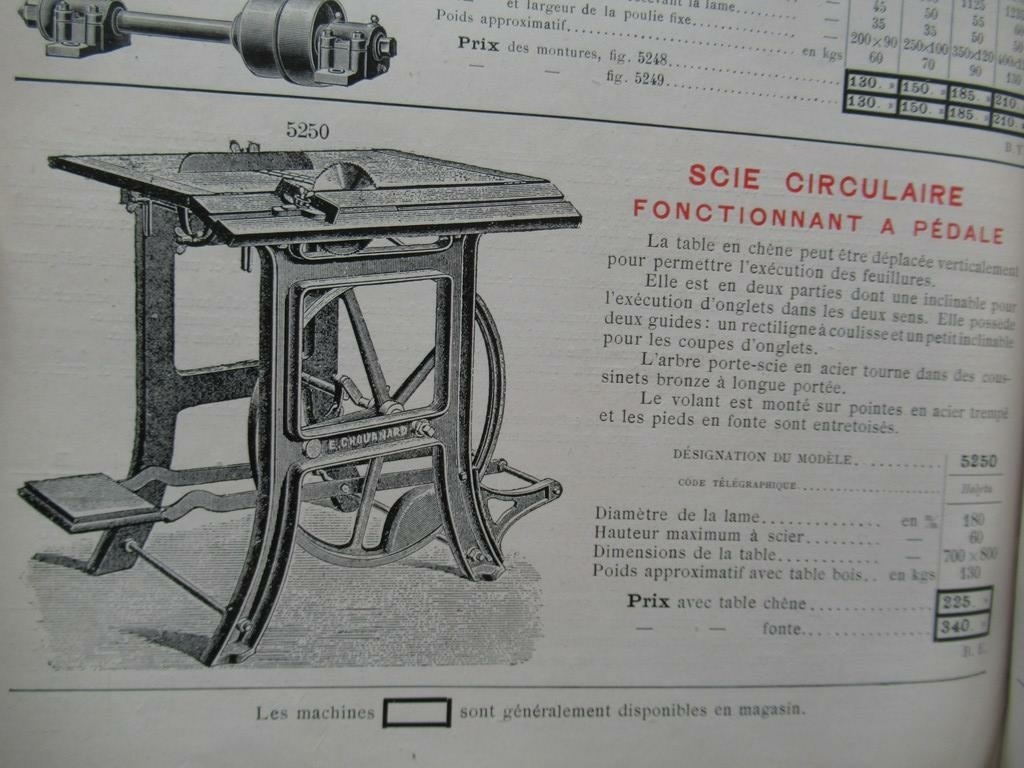

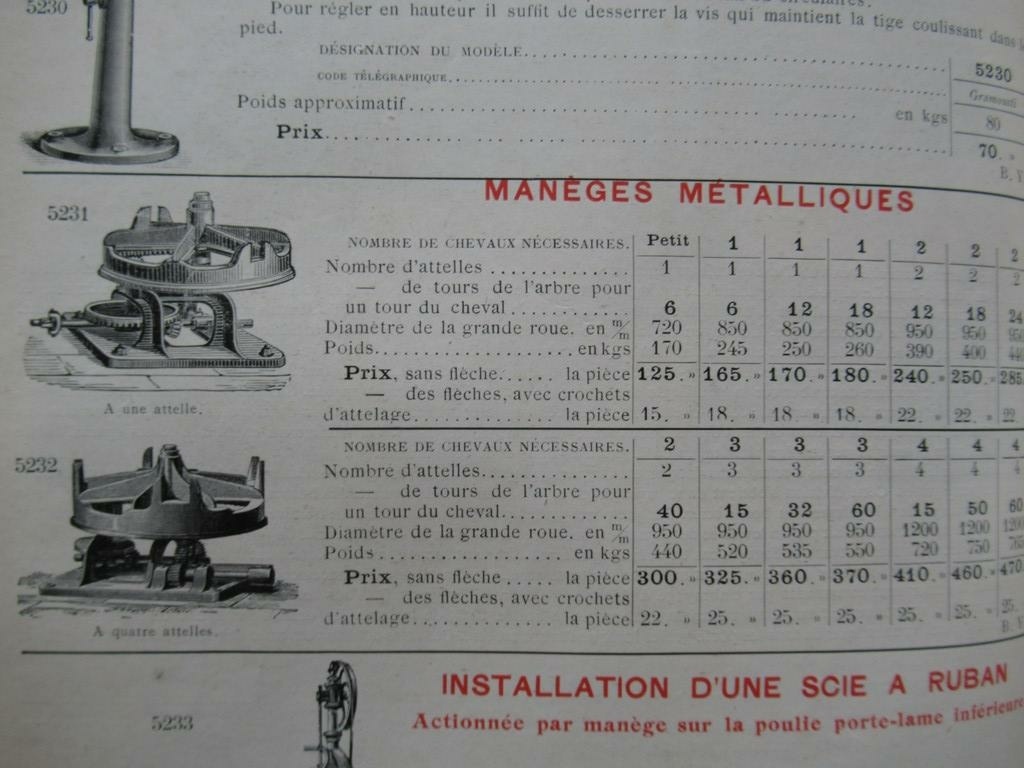

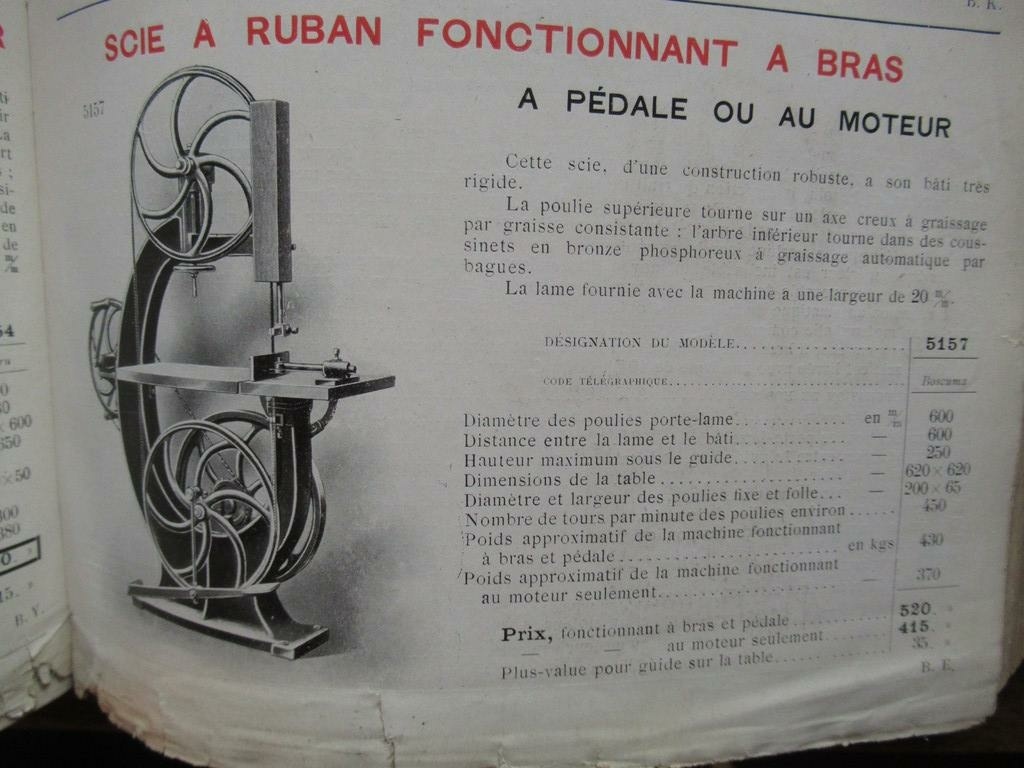

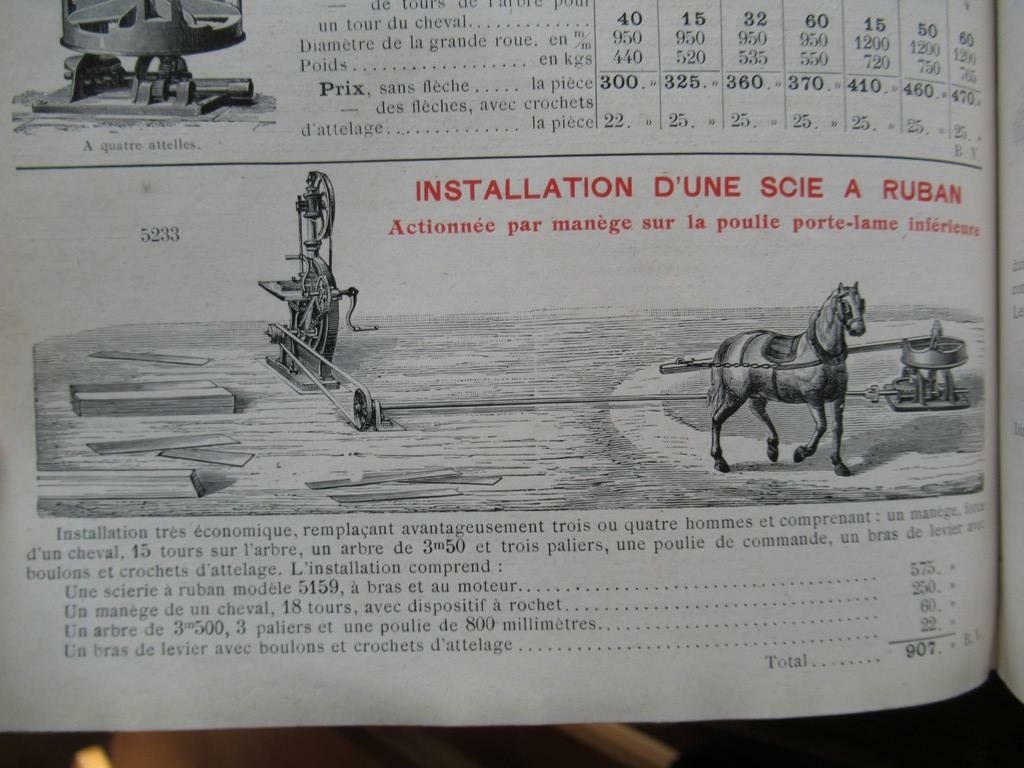

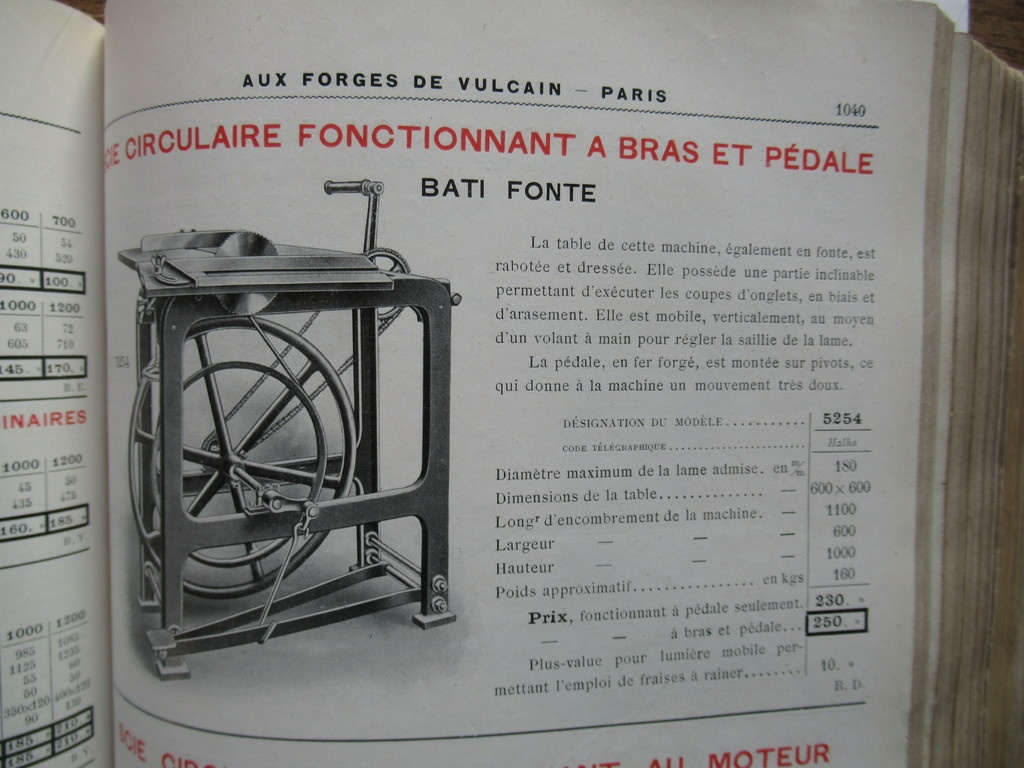

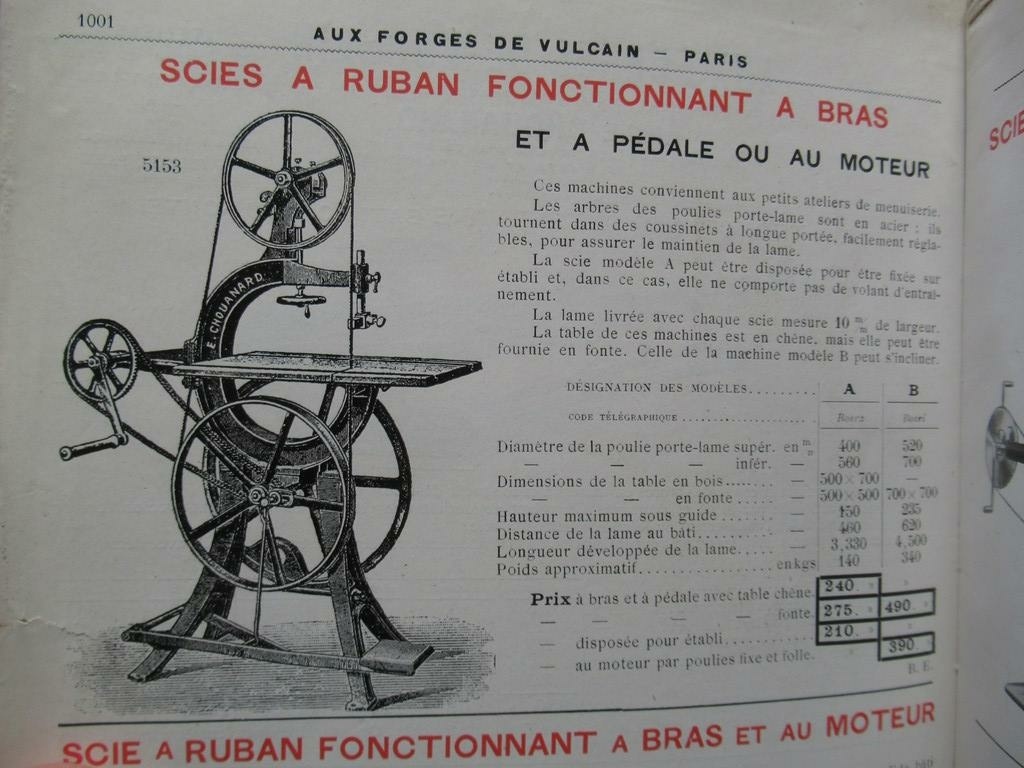

Héhé, hop les photos du manège dans le catalogue des Forges de Vulcain 1911.
A la main (ou au pied) ce n'est peut être pas évident, il faudrait prévoir une grosse démultiplication. Par contre, la scie alternative est plutôt efficace.

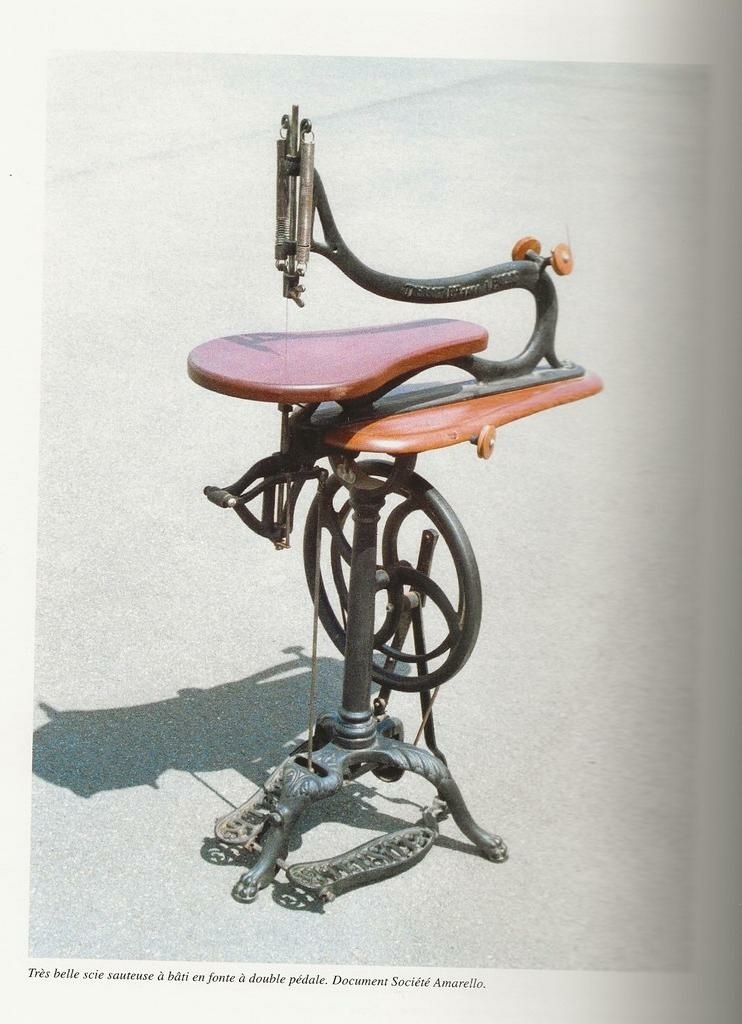

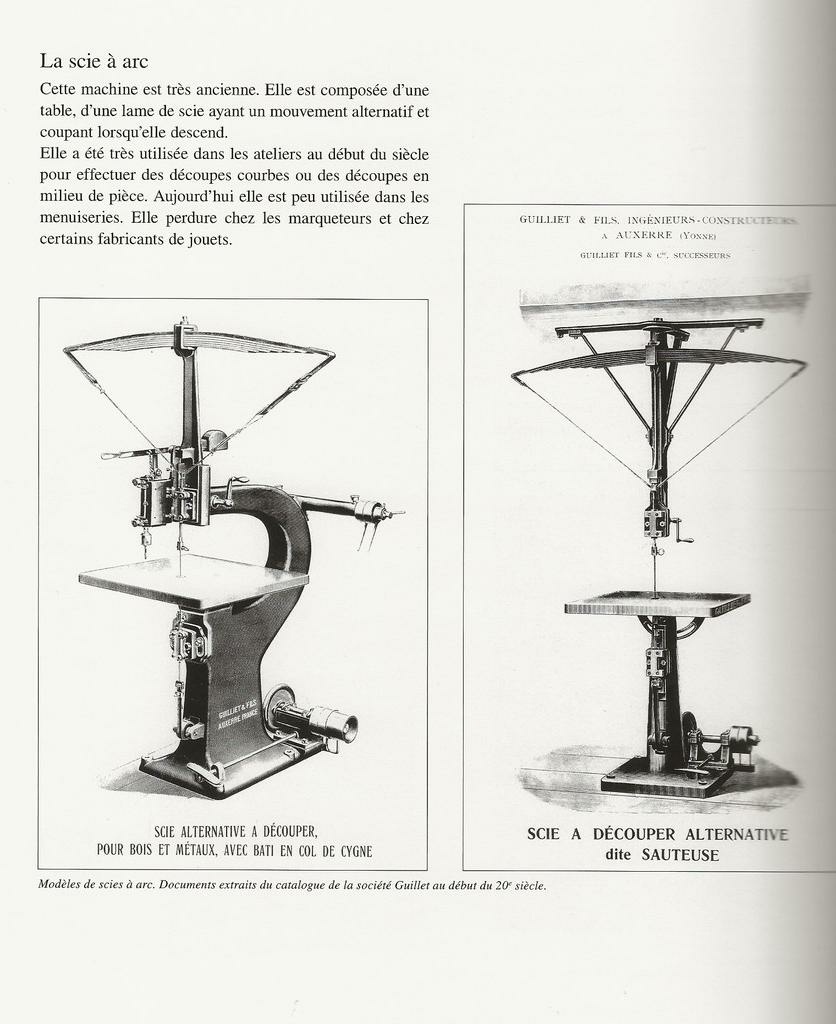

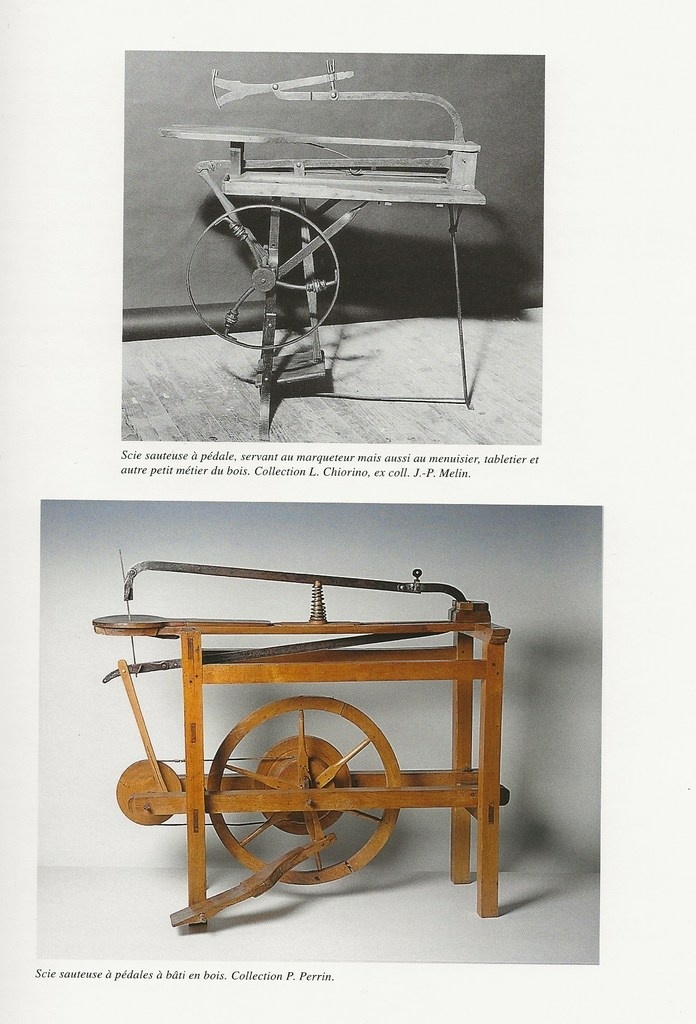

Sinon, il faut prévoir un autre type de lame (genre sauteuse ou scie à chantourner) : voir les photos 1 et 2. Et elle a été produite avec un arc pour remonter la lame (mais avec un moteur) photo 3.

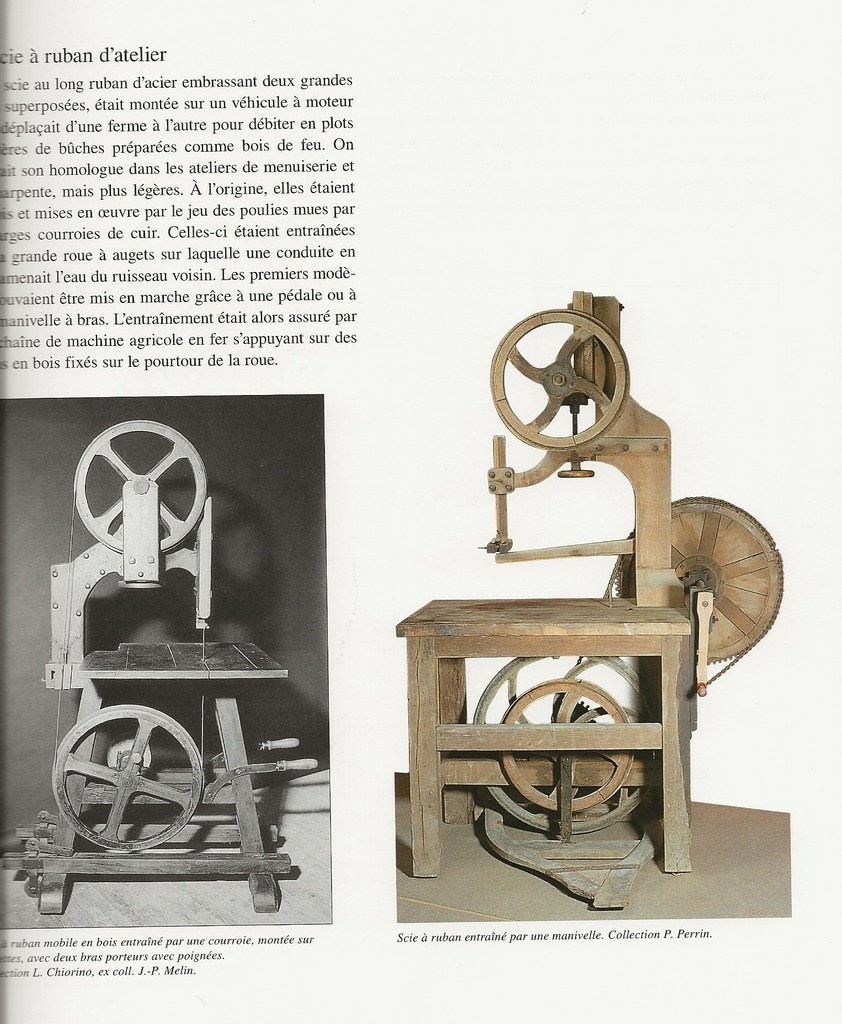

Et à faire une scie à ruban à manivelle, autant la faire en bois (photo 4).
dneis top ces machines !!! je ne connaissais pas. je m'y pencherais un peu plus quand j'aurais mon chez moi avec atelier digne de ce nom! (j'archive !
)
trente six seb oui, la scie alternative fonctionne très bien, quand on a suffisamment de puissance pour l’entraîner. Mais je reste persuadé qu'en cas de puissance limitée, ce n'est pas la meilleure solution.
dneis Tu as sûrement raison, ça dépend aussi de la taille de la lame et des travaux envisagés. (ce sera plus limité s'il y a moins de puissance).
trente six seb tout à fait.
Mais à quoi bon s'embêter à construire une telle machine si c'est pour des petites découpes, qui sont aussi vite faites avec une bonne scie égoïne et un banc de sciage.
Enfin, cela reste mon point de vue hein !
dneis c"est vrai sauf à pouvoir libérer les deux mains et chantourner.
Le catalogue à fait l'objet d'une trouvaille ente temps:
Sinon, voici une vidéo récente de Chop With Chris avec la restauration d'une scie à ruban et ajout d'un volant d'inertie et d'une pédale.
dneis j'adore !!!

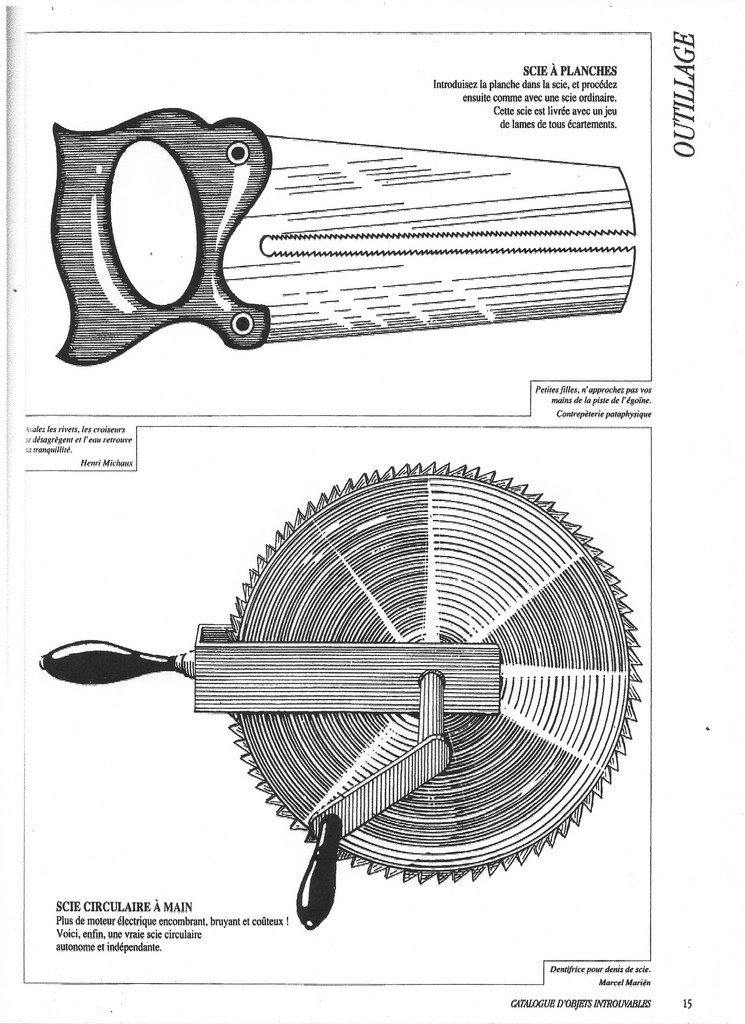

A l'inventeur d'outils ingénieux et sans force électrique, je propose ces deux modèles de scie, éprouvées, brevetées, et parfaitement inutilisables, qu'on peut commander sur le merveilleux "catalogue d'objets introuvables" de Jacques Carelman.
Je ne résiste pas au plaisir de reproduire la contrepèterie (peu lisible) qui figure à droite de la scie à planches :
Petites filles, n'approchez pas vos mains de la piste de l'égoïne.
ebenober
j'adores!!!!! par contre la contrepèterie je l'ai pas là
je l'ai mais je vais faire l'égoïste encore un peu en la gardant pour moi...
(indice)
trente six seb
J'avais pas vu .....ça !
il est super ton tour !!
c'est juste pour ton plaisir personnel ou tu le pressente à l’extérieur ?(école,médiévale....)
