Benjamin Diot

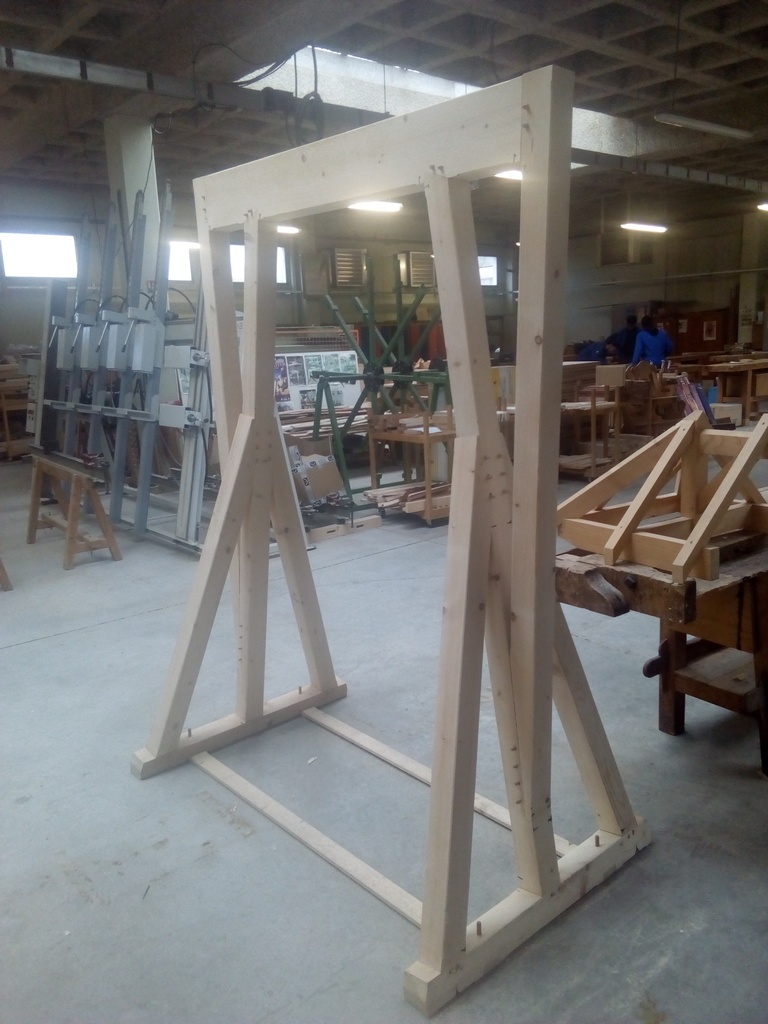

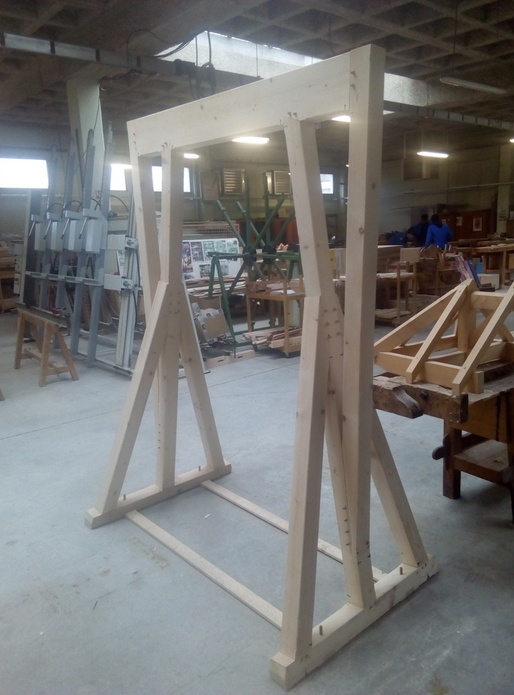

Agrés d'entrainement escalade : poutre traction

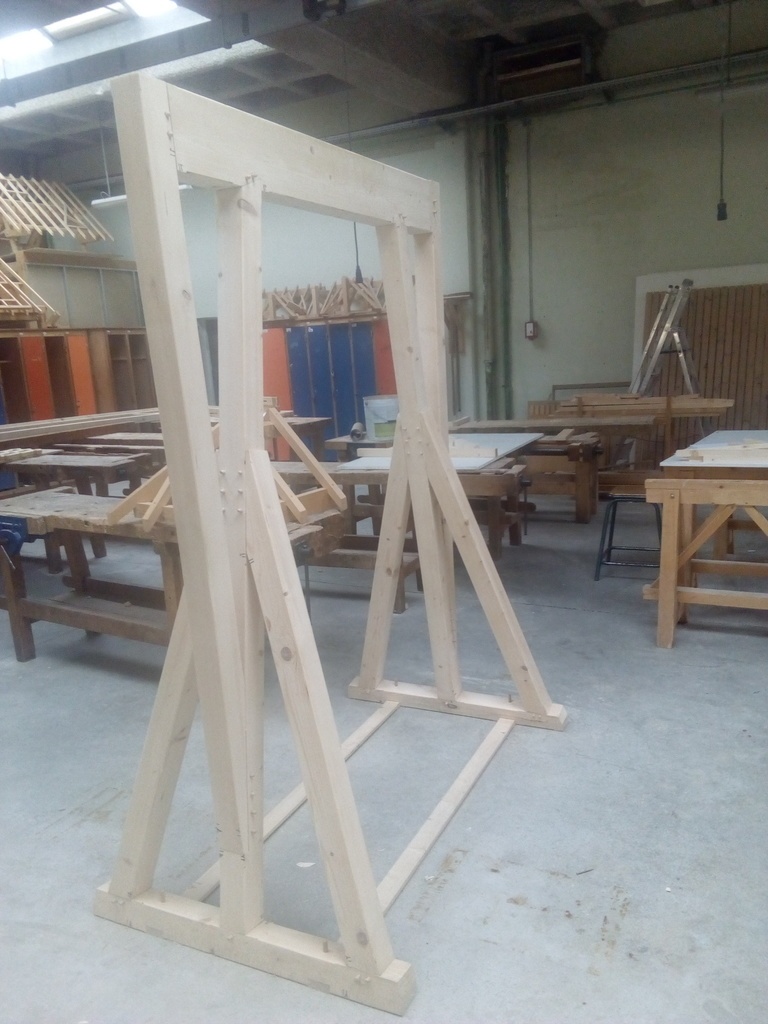

Il s'agit d'un agrès auto stable qui permet au grimpeur de s'entrainer dans diverses postures.
L'agrès sera disposé en extérieur abrité ou en intérieur.

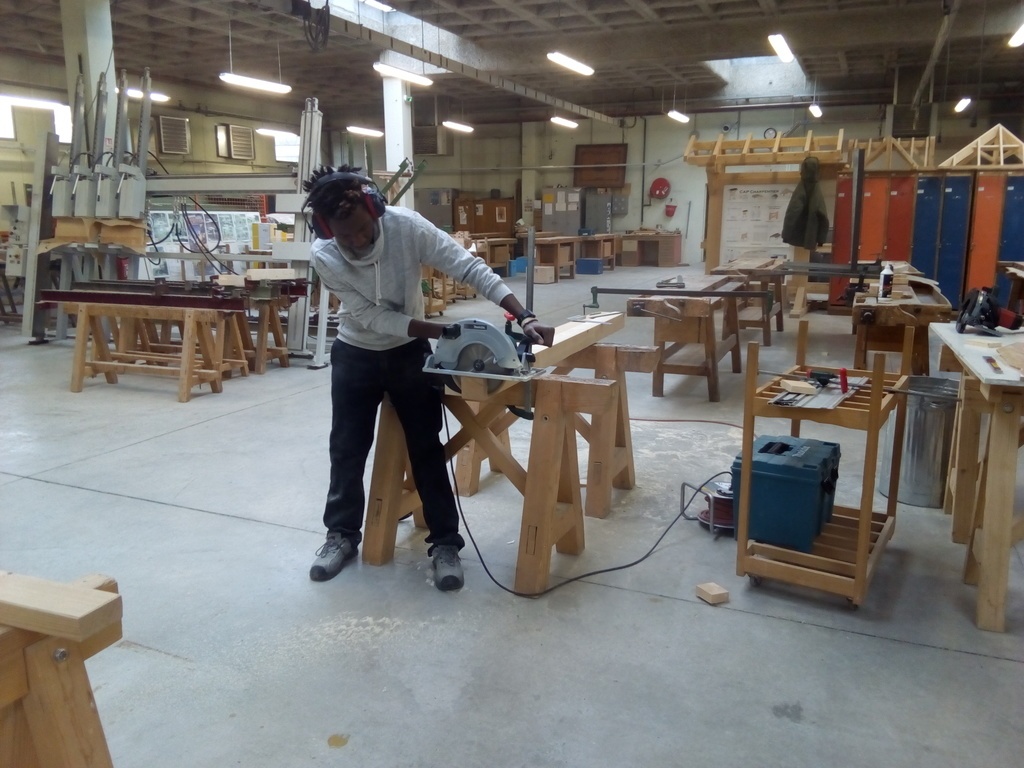

Poutre traction fabriqué à l'outillage électroportatif, fixe et manuel de charpente (mortaiseuse à chaine portative, scie circulaire portative, ébauchoir, bédane, demi varlope, perceuse portative, tenonneuse mafell).

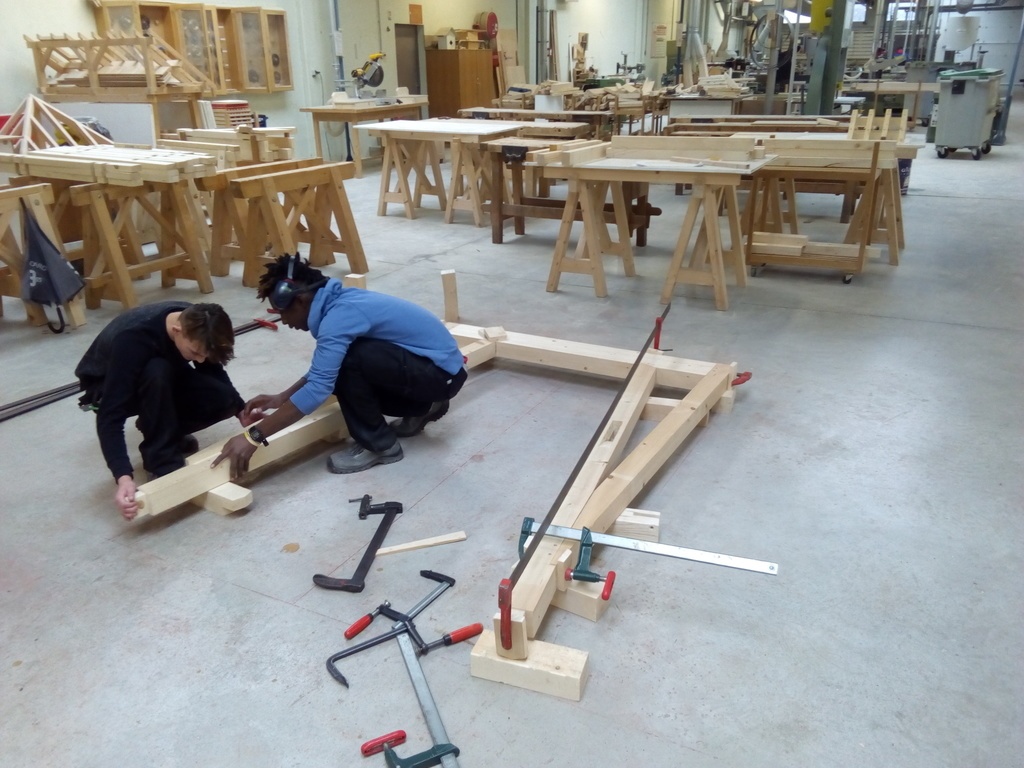

Fabriquée par une classe de 1ere année CAP charpente en formation initiale au LP Le Salève (Annemasse) courant 2018.

Tracée sur fiche de taille, avec présentation sur épure pour une initiation de la mise sur ligne au fil à plomb de charpente.

Exercice bien réalisé par les élèves, malgré les inévitables erreurs d'apprentissage, l'ouvrage est vendable (et vendu d'ailleurs!).

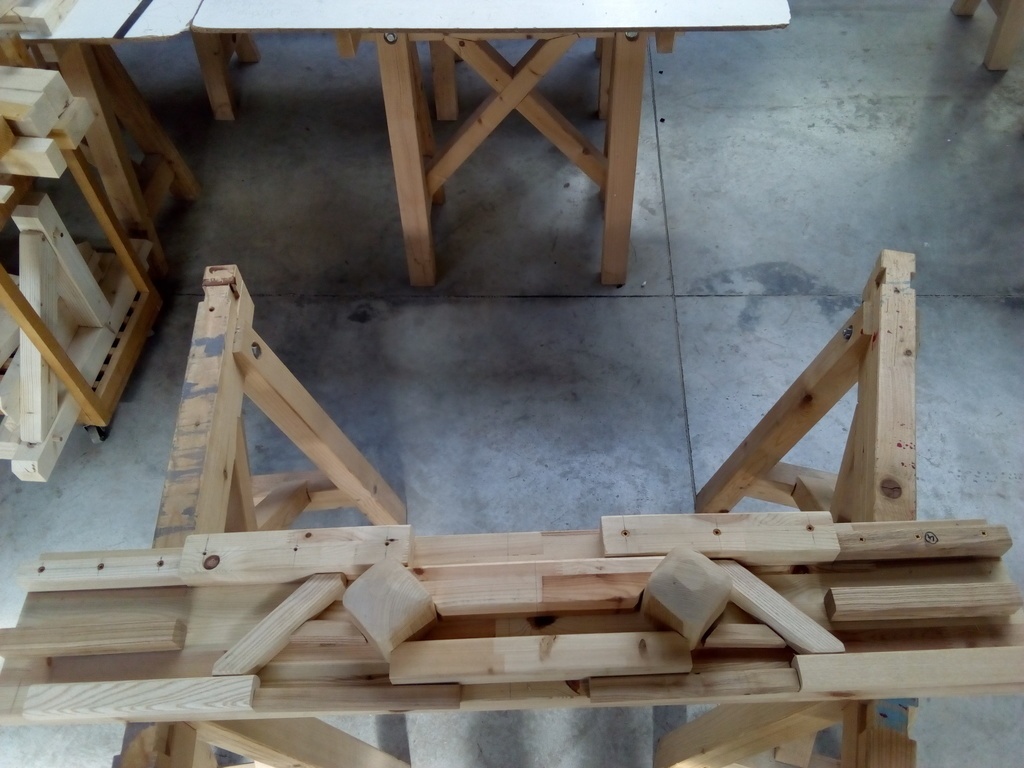

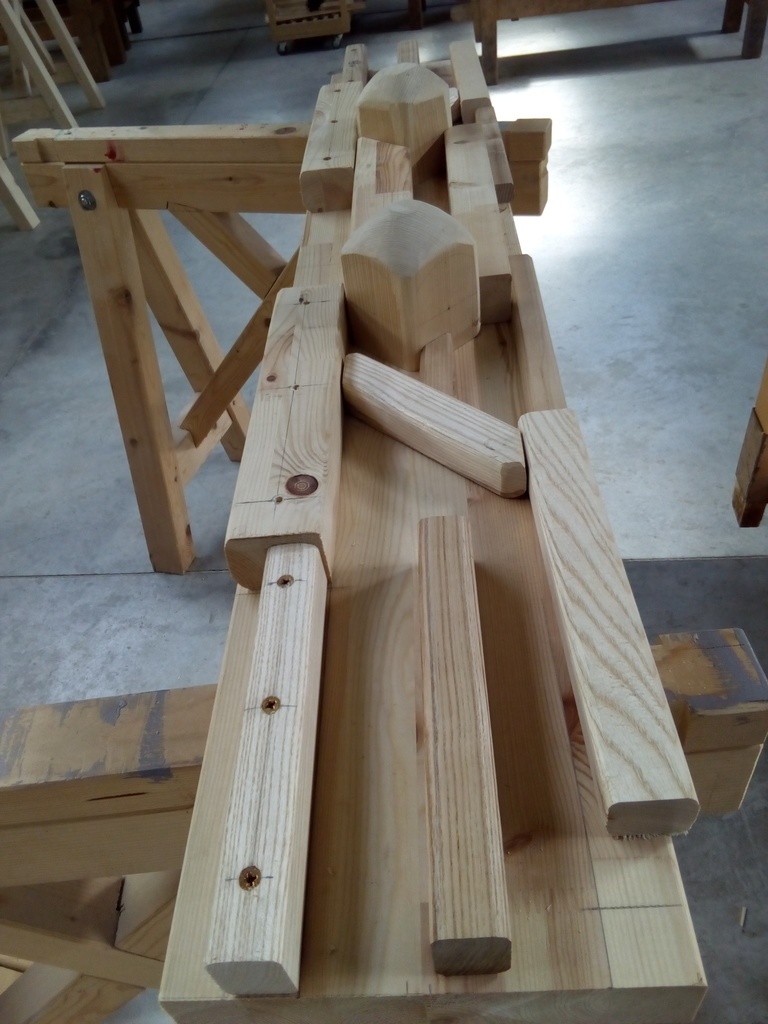

Les prises rapportées sur la structure (en cours de montage)

Mis à jour

Discussions

Benjamin Diot a publié la création "Agrés d'entrainement escalade : poutre traction".
il y a 6 ans
mokozore

ça m'a l'air bien comme poutre à bourrin! Et du coup, comment tu t'y accroches, j'ai du mal à voir. T'as pas fait faire une démo à tes élèves?

Boris Beaulant
( Modifié )

Bel exercice et bel espace de travail que vous avez là ;)
Je rejoins mokozore sur le questionnement de l'utilisation. La poutre à l'air de bonne section pour y mettre les mains ?

Benjamin Diot

Hello, en fait il y a une pièce rapportée avec les prises (je vous ai mis les photos!).
Et oui, quelques élèves avec le trop plein d'énergie sont autorisés (encouragés!) à se faire les bras... Ça les calme(un peu)!

mokozore
( Modifié )

Ah ouais, c'est trop fou! Ah oui, les élèves qui bougent... fut un temps, un bail même, avant d'être là où je suis, je fus prof de Math/Sciences en LP. Je garde un sacré souvenir des élèves que j'ai eu, dissipés, mais aussi très attachant.

FMJ
( Modifié )

On y fixe ce genre de poutre. C'est de l'entrainement "no foot" (sans pied), donc bien bourrin pour les doigts. Ce n'est pas pour des débutants.
jegrimpe.com/5...tmaker-2000.jpg
grimper.com/me...dago/poutre.jpg

mokozore
( Modifié )

ouaip, c'est ce que j'avais en tête en posant la question... perso, j'avais fixé ma planche à bourrin au dessus d'une porte, sur le linteau... mais j'avais pas pensé qu'on pouvait mettre plein de planches à bourrin, pour être encore plus un bourrin, ça se défend.

Philippe Gelard
( Modifié )

Très sympa ce portique! J'y vois des serre-joints taille xxl: est-ce collé ou démontable?

Benjamin Diot

Entièrement démontable!

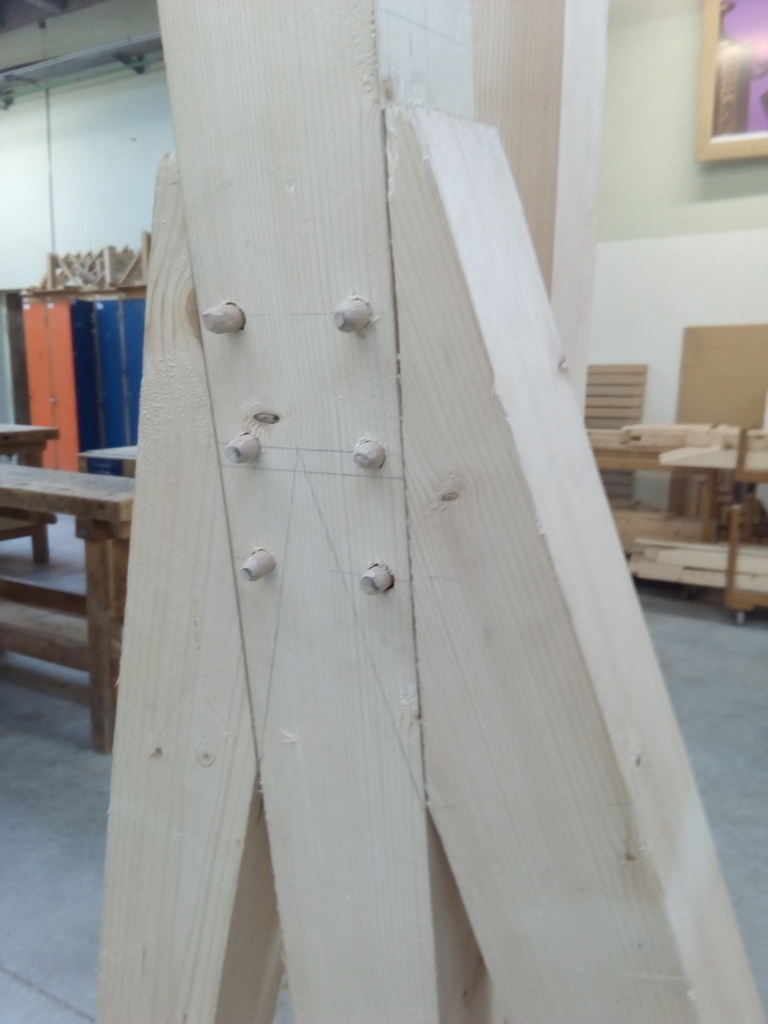

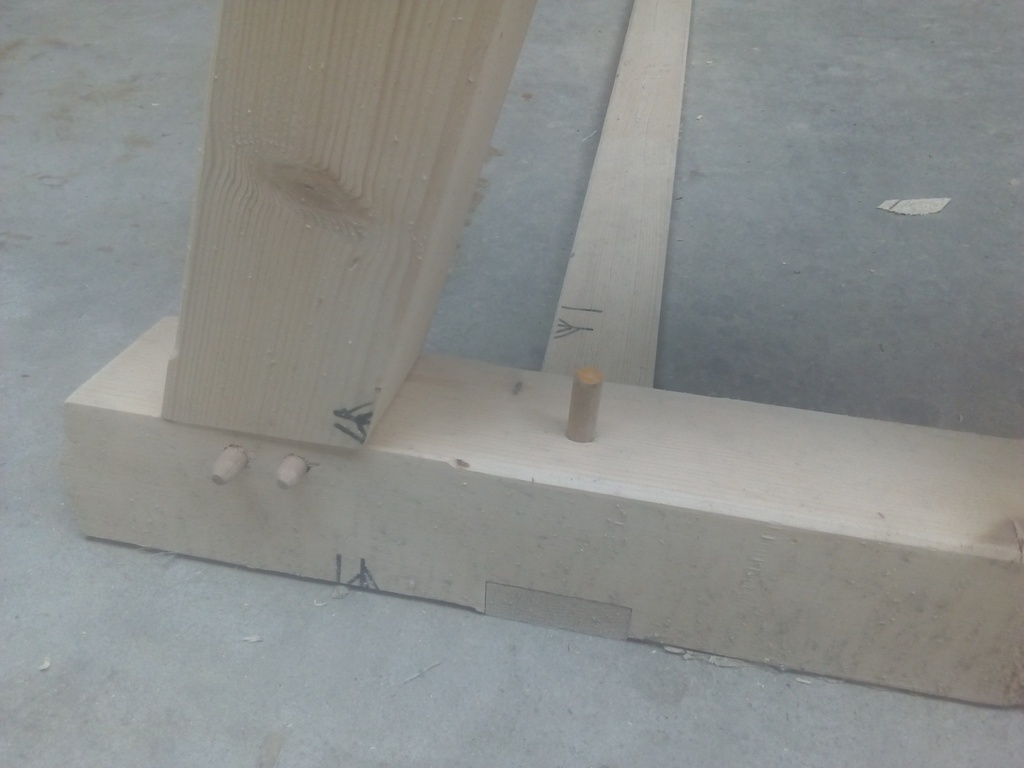

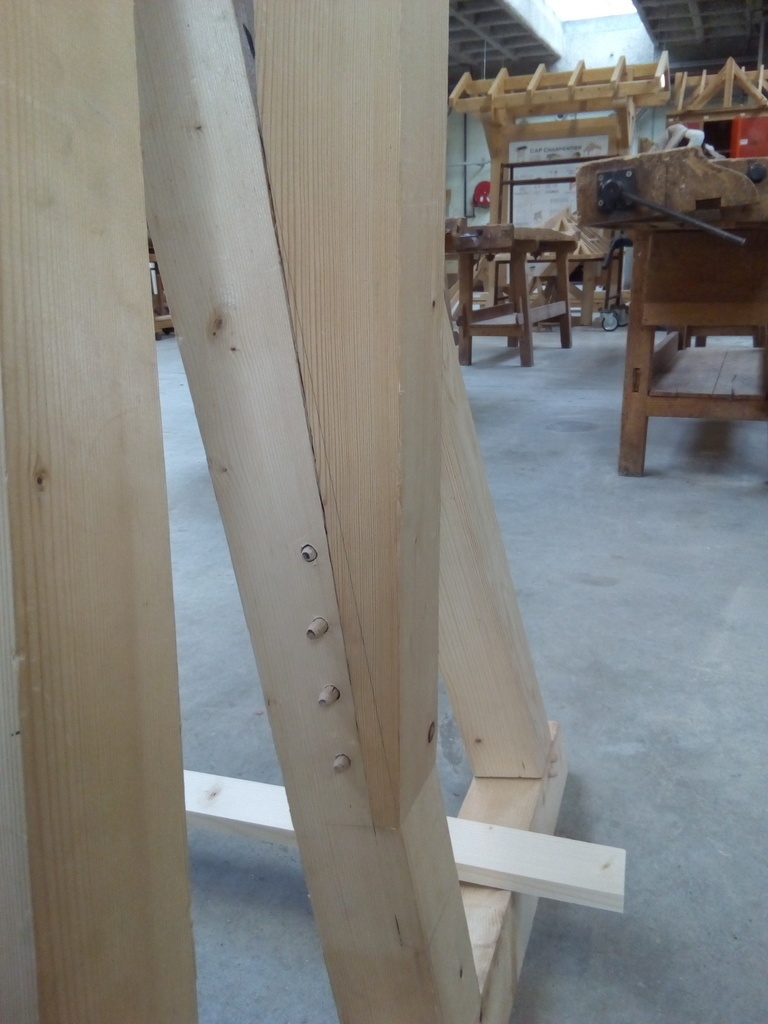

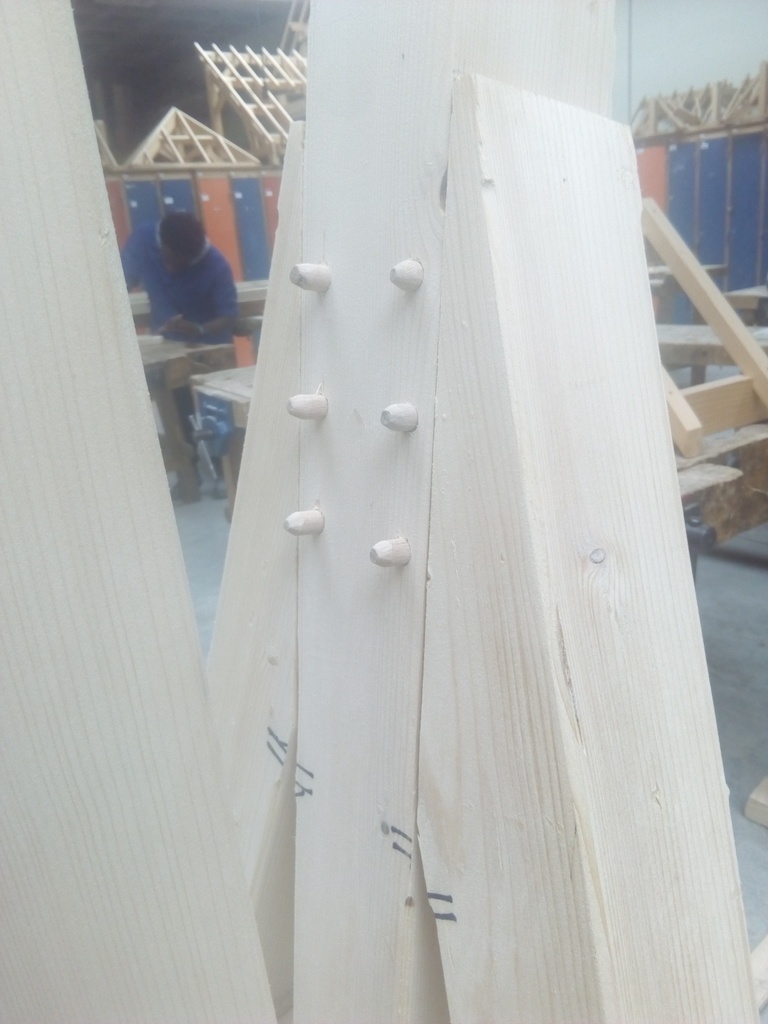

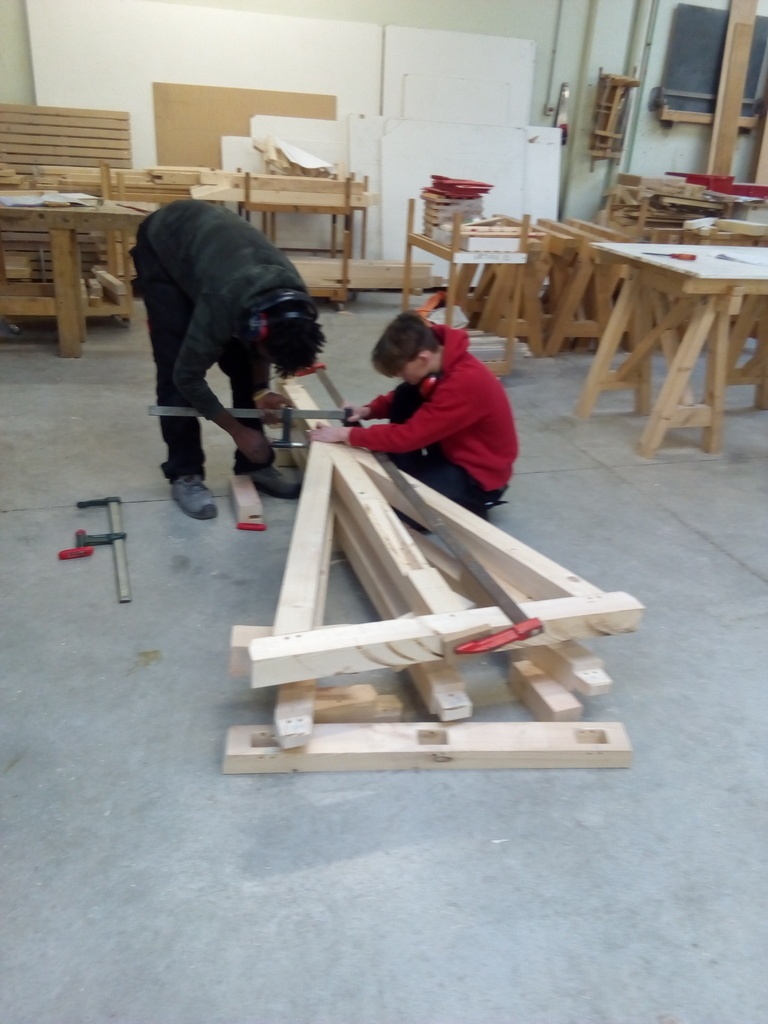

Les serre-joints servent à ajuster les assemblages avant le perçage des chevilles bois

Philippe Gelard

Bien vu! Superbe! Les Chevilles sont elles aussi en épicéa?

Benjamin Diot

Ah que non, les chevilles en épicéa ça marche pas (trop fissible). Hêtre, chêne, chataignier c'est OK!

Benjamin Diot

Et pour la colle... moins j'en mets mieux je me porte (je laisse ça aux menuisiers qui ont une sorte d'adoration qui frise la vénération... chacun ses lubies 😋 )

Philippe Gelard
( Modifié )

Benjamindiot oui, je me disais aussi, parce-que en essences tu n'avais mis que épicéa. Je comprends mieux!

Philippe Gelard
( Modifié )

Benjamindiot faire sans colle, c'est le niveau supérieur, j'apprécie énormément! Et ça vit certainement mieux!

sloth
( Modifié )

Bonjour, est ce qu'il serait possible d'avoir le plan?
Merci

Benjamin Diot

Salut oui fais moi un mail diotcharpenteyahoo.fr A+
