Benjamin Diot

Console type charpente portée 600 mm

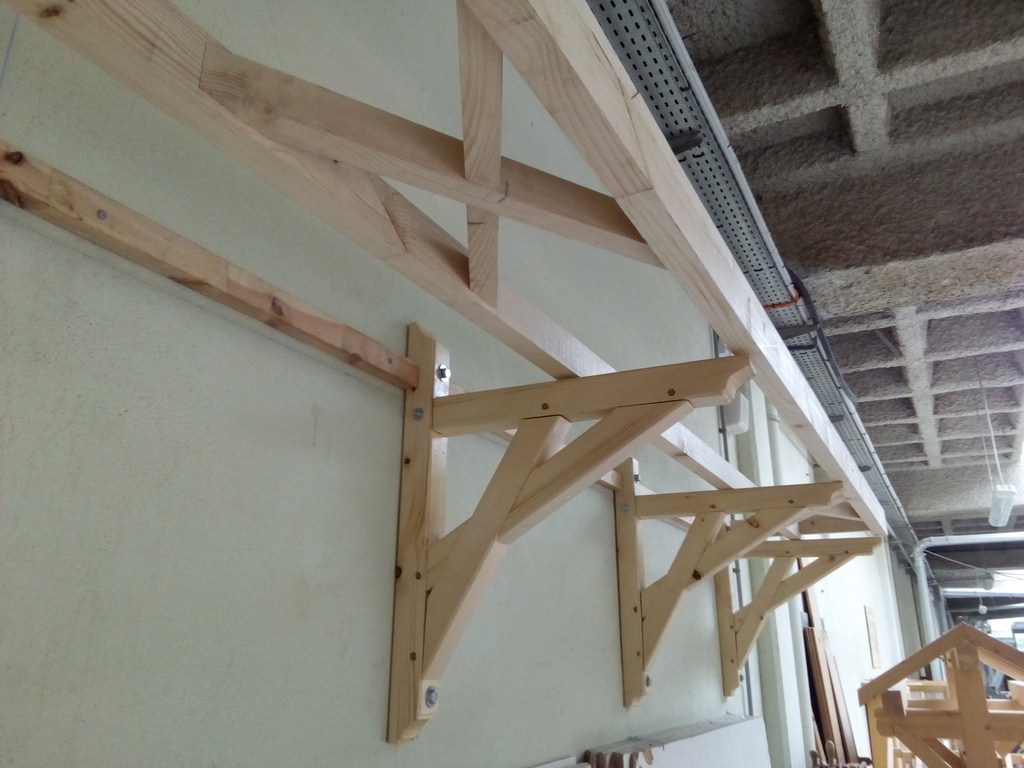

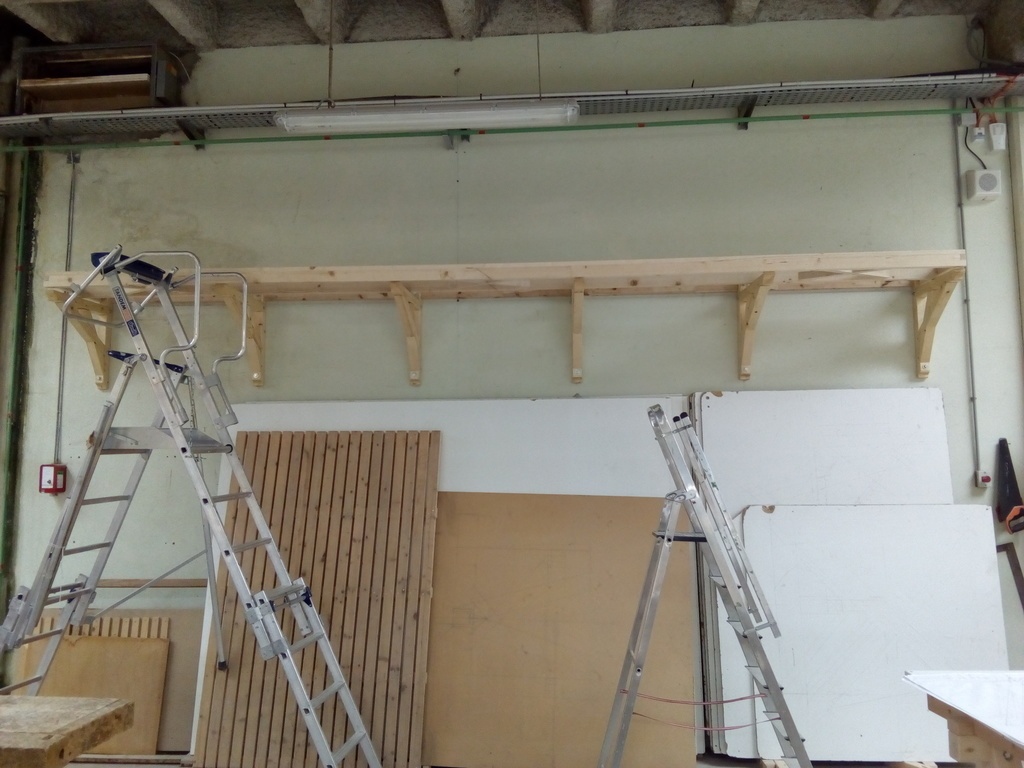

Console de support de rangement posées en Juin 2018

Section des bois 60x60 mm
Portée 600 mm

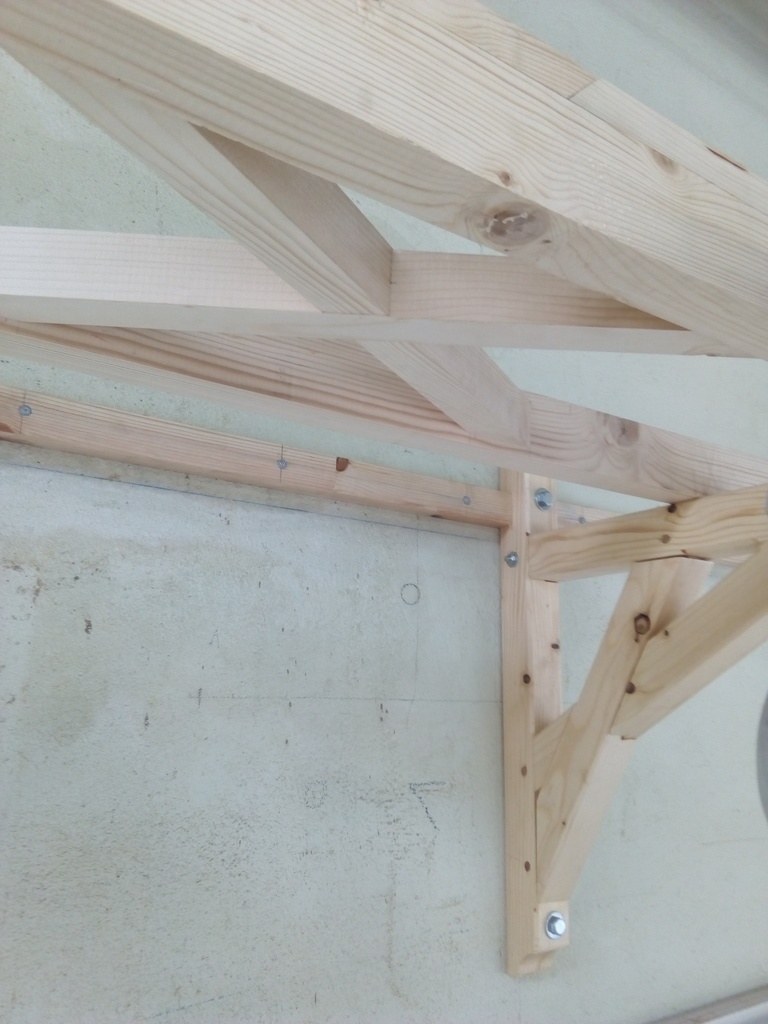

Les points de fixations sont accessibles sans démontage de la console (mais apparents)

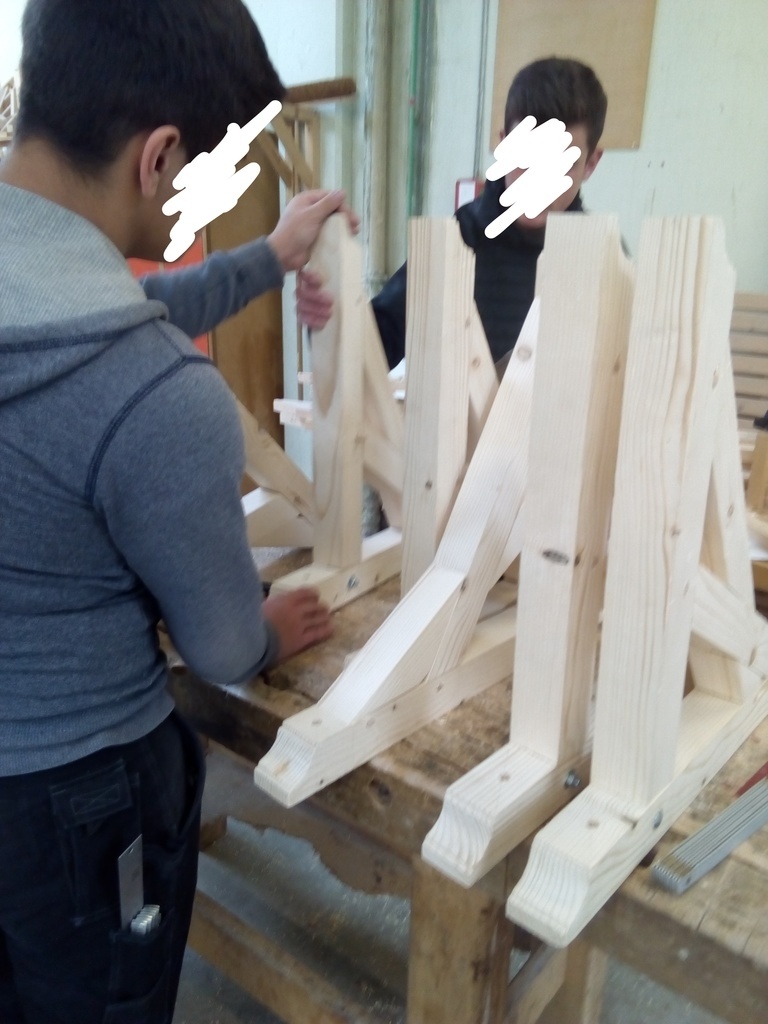

Assemblage mi-bois et tenon mortaise
Angle de 30° et 60° pour un traçage rapide (en théorie...) et un passage à la tenonneuse mafell

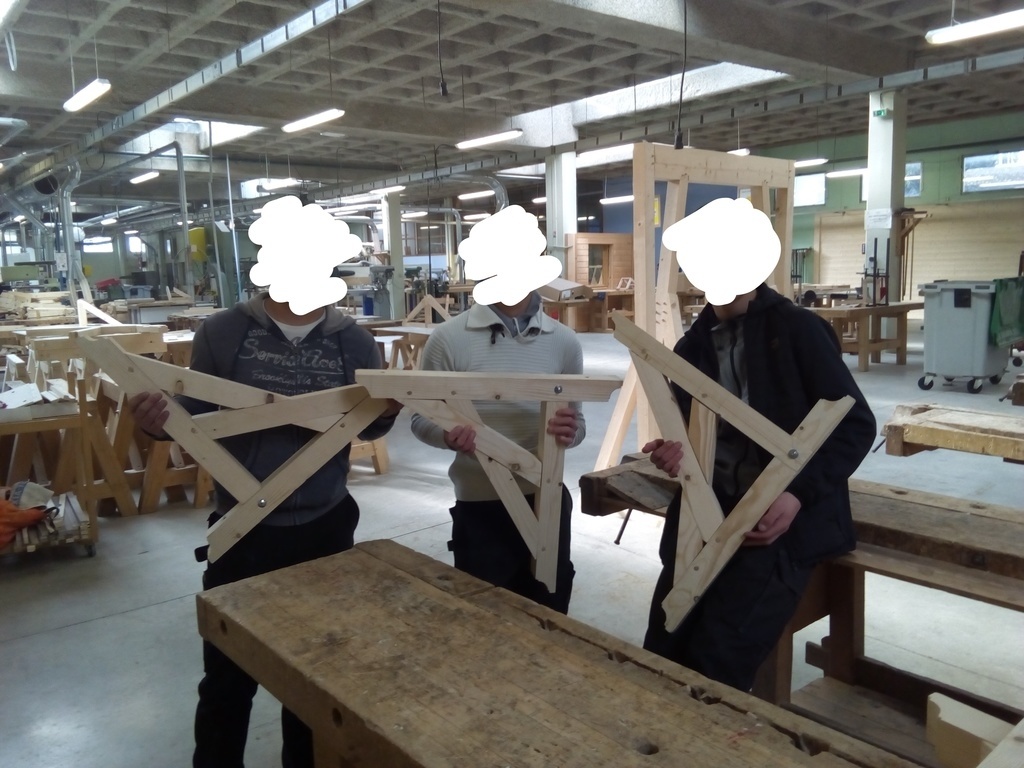

C'est un support pédagogique pour une classe de 1ere année CAP pour renforcer les compétences de tracé, d'assemblage, de taille, de montage et de fixation au support maçonné. C'est en même temps une amélioration de l'atelier du LP Le Salève.

Mis à jour

Publications associées


Discussions

Benjamin Diot a publié la création "Console type charpente portée 600 mm".
il y a 6 ans
FMJ
( Modifié )

Elles ont de la gueule ces consoles !!!

Les extrémités sont moulurées à la toupie ? Vu les sections et la taille de la moulure, c'est fait avec des fers de 50 ?

Benjamin Diot

Ça a fini scie à ruban + ponceuse, mais c'est pas jojo... Tu pense que ça passe à la toupie en bois de bout comme ça? C'est du 60x60 quand même!!

FMJ

D'où ma question. Ca me semblait un peu balèze pour une toupie "standard". Merci pour ta réponse.

ecto1

pour de l'étagère c'est de l'étagère !
