Avez-vous déjà essayer de serrer de grands panneaux sur une coupe d'onglet? C'est pas simple.
Enfin... C'était pas simple!
Je vous partage ce petit système que j'ai imaginé pour un projet, puis mis au point avec Marc Janod.

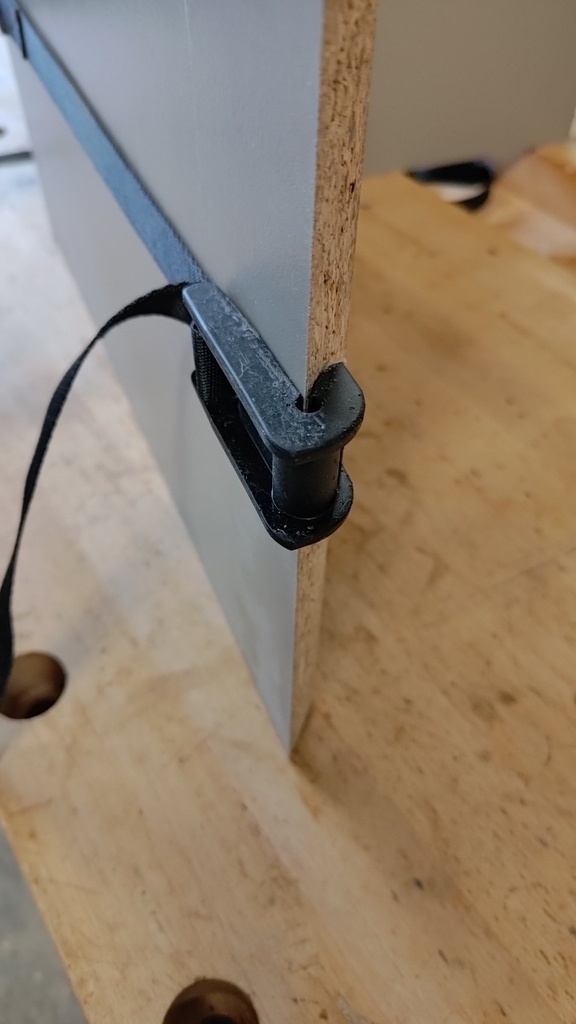

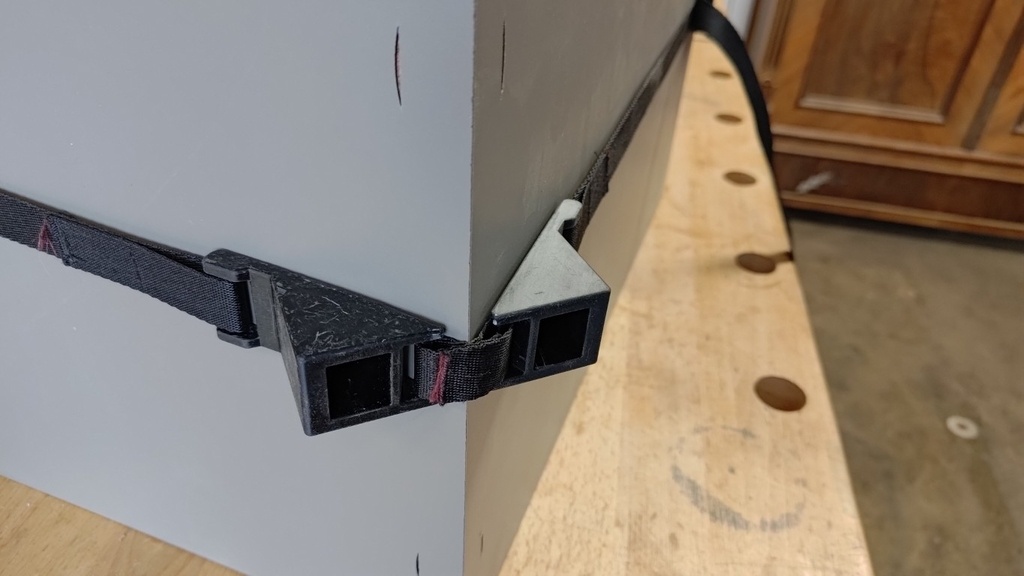

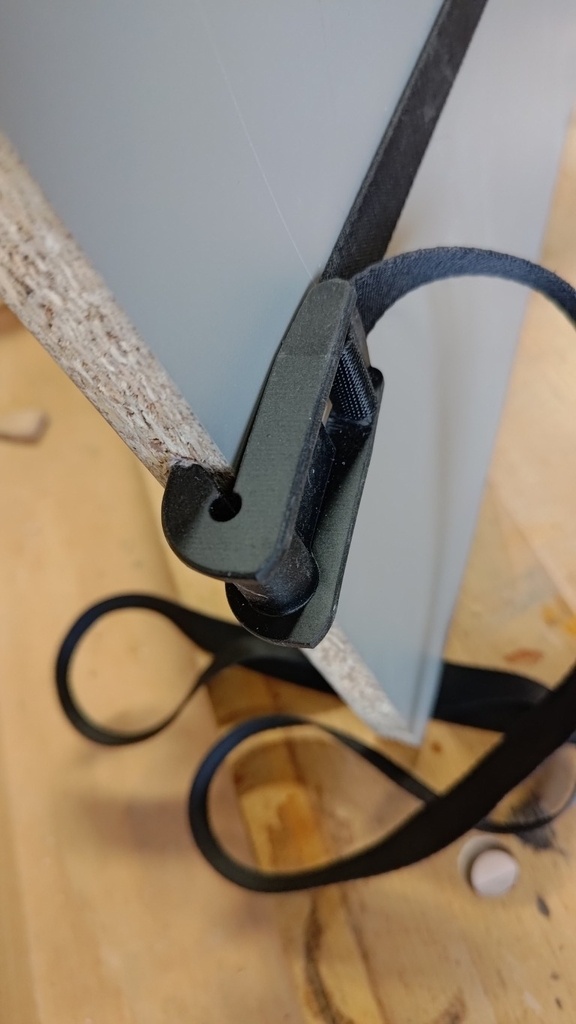

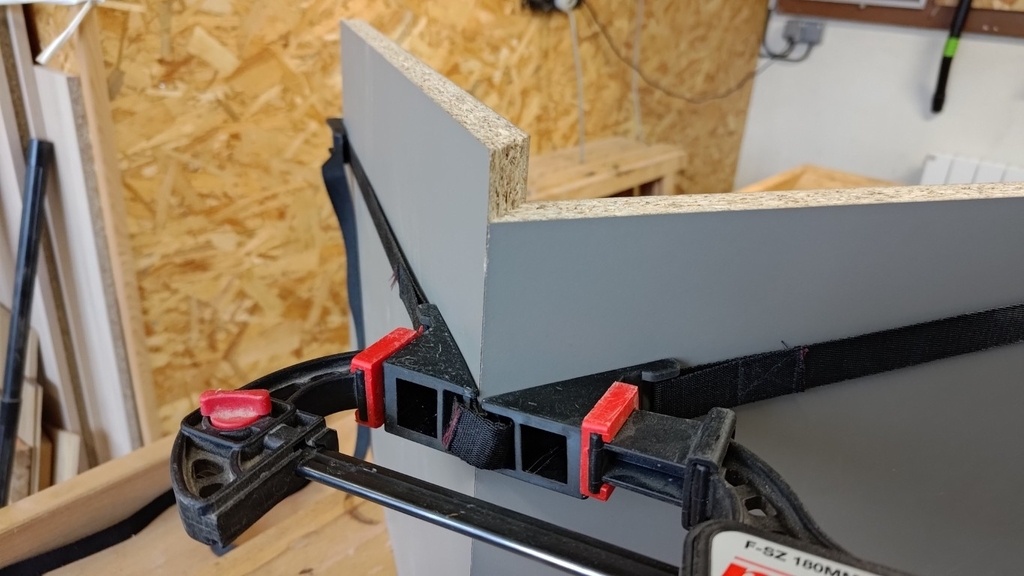

Les photos sont plus parlantes qu'une longue explication,
Et voici une petite vidéo de démonstration.
Le système permet d'assembler des panneaux :
- très larges : en fonction de la longueur de sangle
- très hauts : en multipliant le système
- derrière/dessous/dessus lesquels on ne peut pas passer
- en U, soit trois panneaux pour former un U
- à différents angles, soit avec un taquet adapté, soit avec la solution proposée en amélioration dans le pas à pas lié à cet article.
Les prérequis sont :
- une mise en position par obstacle, type Lamello, Domino, fausse languette, bouvetage à 45° ...
- disposer des serre-joints adaptés.
Le système est compact, peux couteux, facile à imprimer en 3D et nous vous proposons des variantes dans le pas-à-pas.
Il est mis à disposition sous licence libre CC BY-SA 4.0. c'est à dire que vous pouvez le partager, copier, modifier, transformer distribuer et communiquer y compris commercialement, à condition de citer les auteurs (David Marmilloud et Marc Janod) et de le partager dans les mêmes conditions.
Nous espérons qu'il vous sera utile et que vous pourrez aussi l'adapter et l'améliorer.
Publications associées
Licence
Discussions
Oui, j'ai été un peu vite pour la vidéo et je n'ai pas pris le temps de mettre la cale qui va bien
cool David Marmilloud et Marc Janod
congratulation (à prononcer à l'anglaise)
si par hasard vous voulez rendre service à ceux qui n'ont pas d'imprimante 3D et que vous vouliez faire des cadeaux remesurés ça me plairait bien un kit complet
il ne s'agit pas de vendre mais de rendre service
Salut masso
Je n'ai pas non plus d'imprimante, j'utilise les services de Sculpteo (ils ont plein de procédés mais c'est cher. Ici 137€ TTC les 4 pieces en SLS chargé carbone) ou de 3D Print Concept, pas loin de chez moi bien plus abordable
Il y a aussi les fablab.
L'autre option, mais il faudrait réunir du monde, c'est de faire fabriquer un moule (environ 12000 €), ensuite les pièces ne coûtent presque plus rien.
Je n'ai clairement pas le temps de réunir ce groupe de personne. Mais si quelq'un arrive à le faire, je peux superviser la fabrication.
merci David Marmilloud
on laisse décanter
il faudrait faire du buzz pour trouver >200 adhérents
ou monter le volume pour que les lecteurs de ADB soient au courant
Très simple et intelligent, bravo à vous !
Surpris de voir que ça fonctionne sans tension à l'intérieur.
J'ai fait un truc similaire, à cela près que mes coins sont d'une seule pièce, et je me suis beaucoup embêté à les faire à 45.00° et 90.00°.
Avant de réaliser qu'en fait, ça fonctionne beaucoup mieux quand l'angle du coin est légèrement plus aigu.
Ce qui est un petit peu le rôle du serre-joint sur ce modèle, réduire l'angle.
Donc je vous le dis si vous vous le faites en bois, d'une pièce, Sert à rien de s'embêter à faire des coins parfaits, vaut mieux les avoir plus aigus.
Tout cela dit, merci pour le partage, j'avais pas pensé aux coins en deux parties. Je me vois mal les faire en bois vis-à-vis des sangles, mais c'est pertinent.
