David Marmilloud

Dispositif de serrage pour coupe d'onglet sur panneaux © 2025

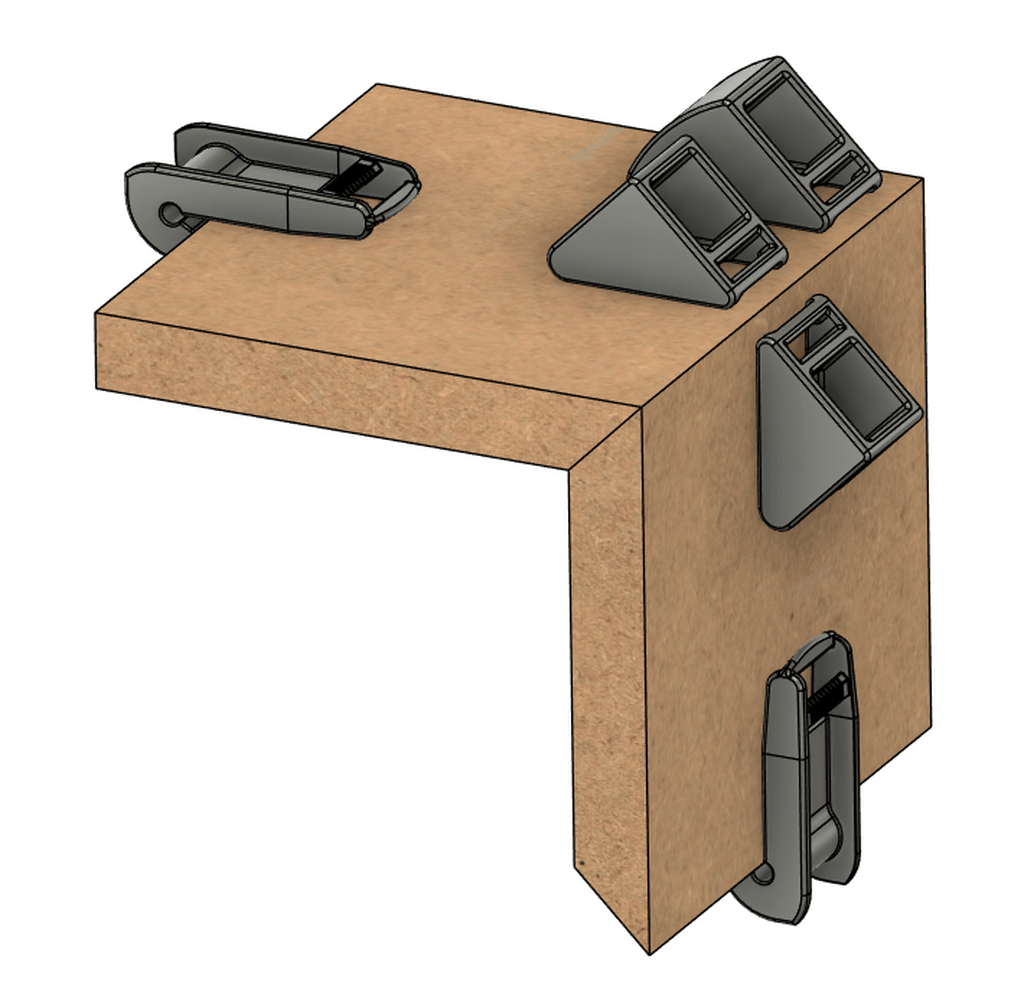

Voici le modèle 3D du dispositif de serrage d'onglet.

Il est composé du crochet, du taquet plat à 45° (pour serre-joint à rotule), du taquet rond adapté aux angles de 60 à 120 ° (pour serre-joint parallèle).

Ils sont adaptés à une sangle polyester de 20 mm trouvable en mercerie, par exemple aux Tissus des Ursules

La boucle de sangle qui relie les deux taquet les espace d'environ 25mm. Cette cote pourrait éventuellement être revue à la hausse pour faciliter la mise en place.

Les pièces sont imprimables en 3D. Elles sont aussi injectables, aux dépouilles près.
L'épaisseur nominale est de 4 mm, le rayon de jonction nominal est de 1mm.

Les pièces obtenues par MSLA ont été testées et validées à l'usage.

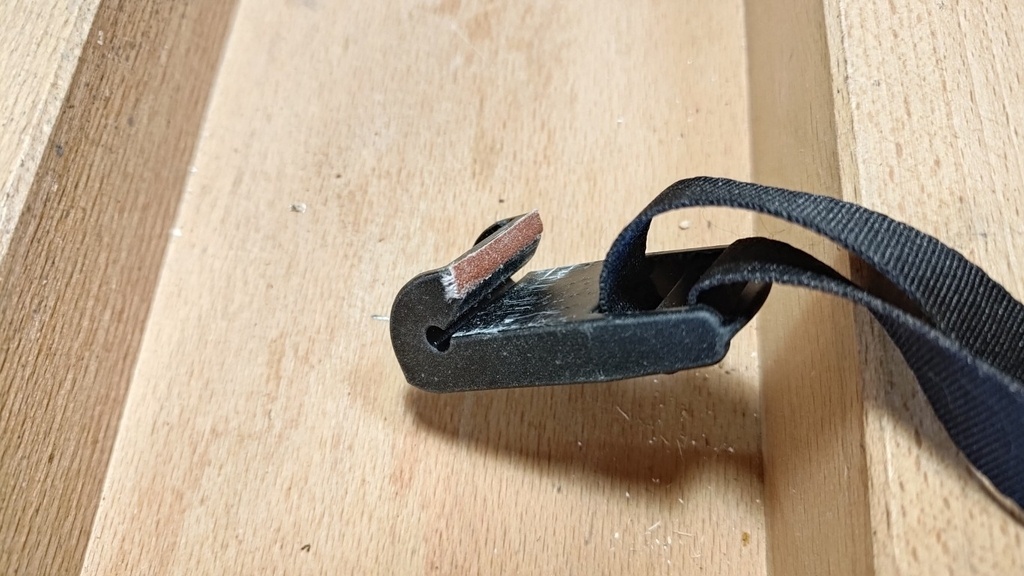

Attention : le bon fonctionnement du crochet sur chant droit est lié à son coefficient d'adhérence. Il est donc revêtu d'un petit morceau de toile émeri (voir photo ci dessus).
