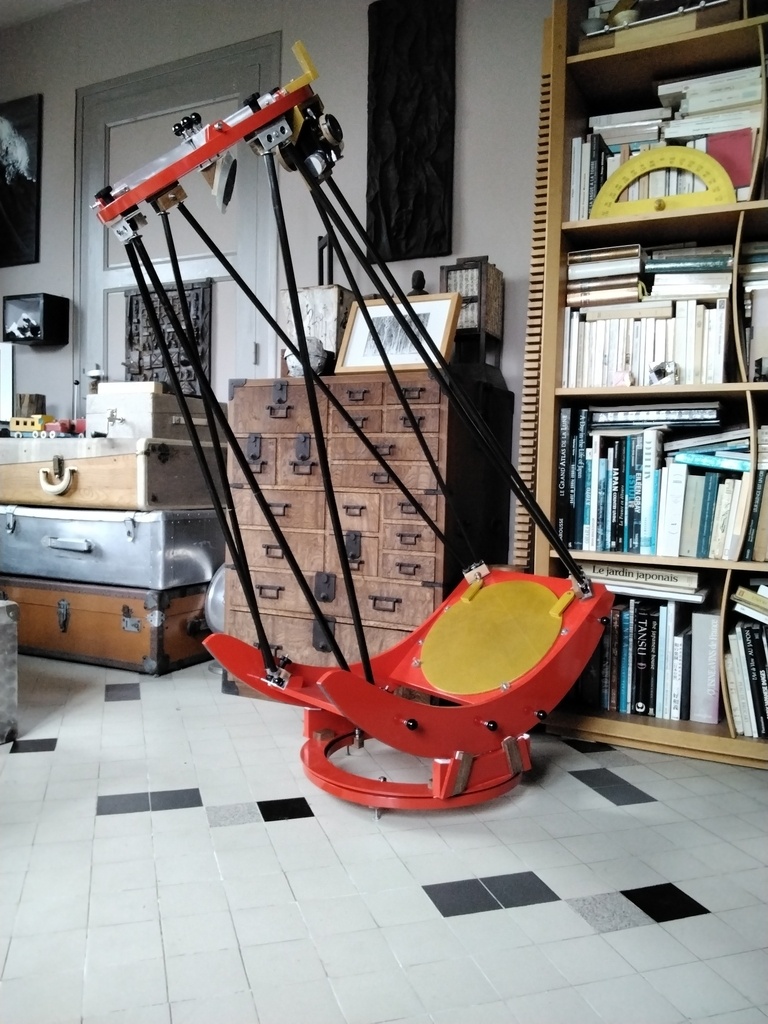

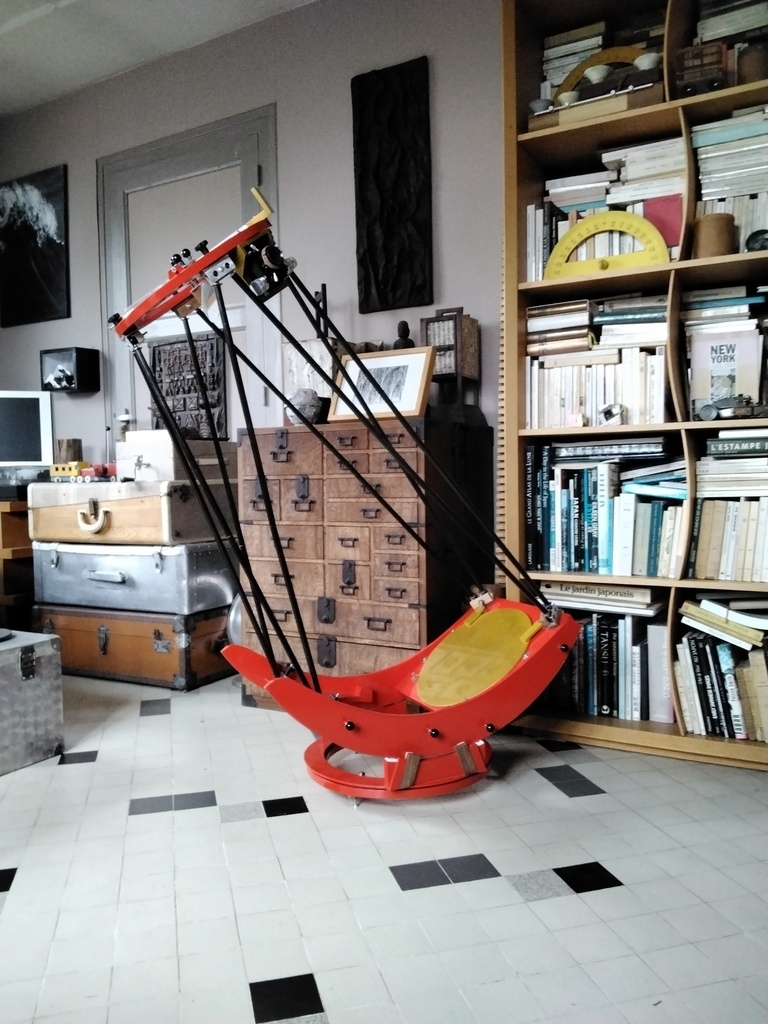

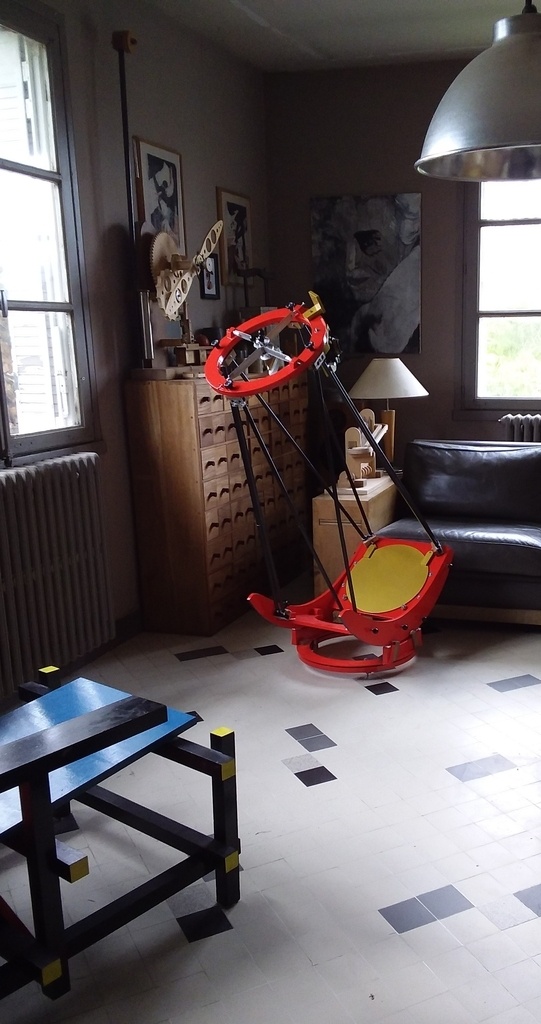

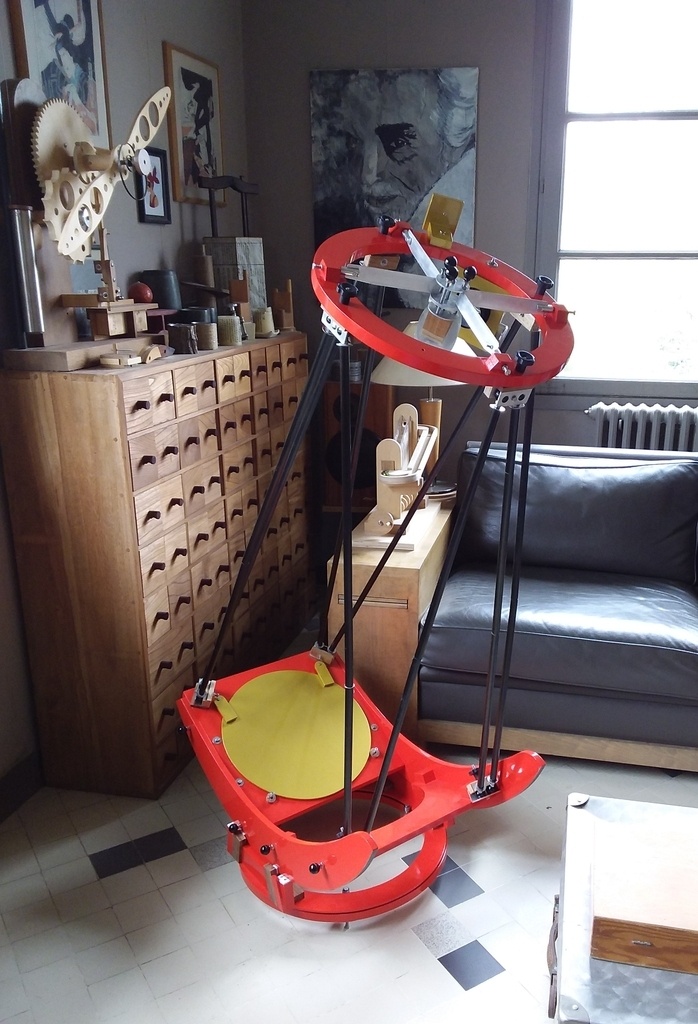

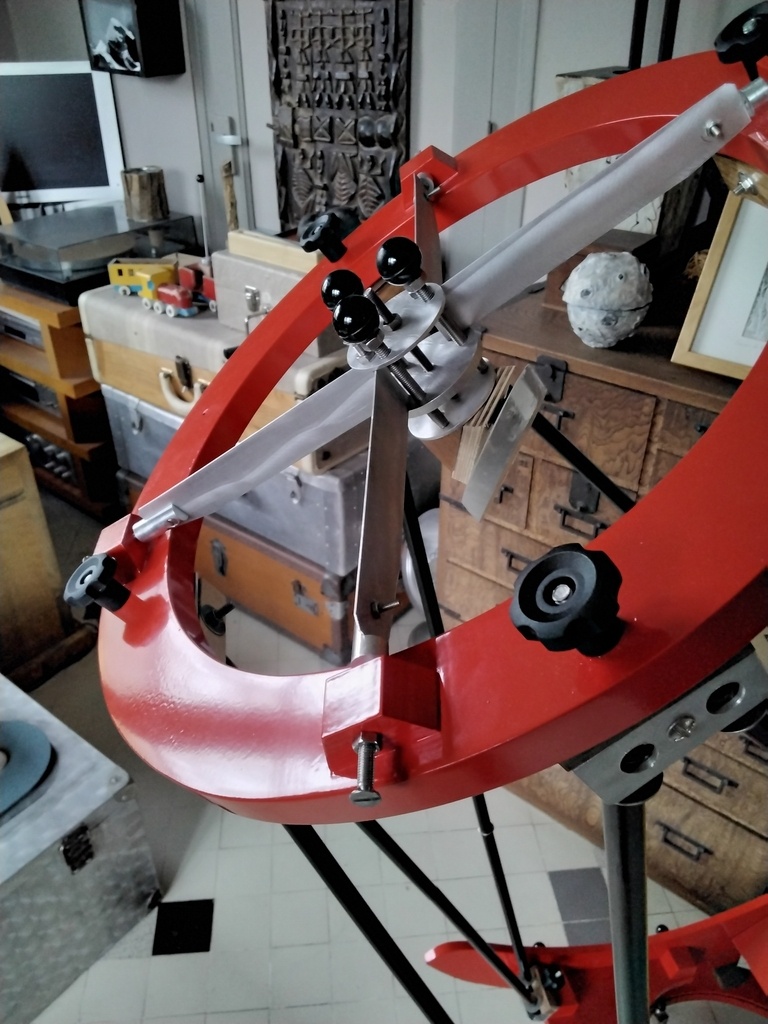

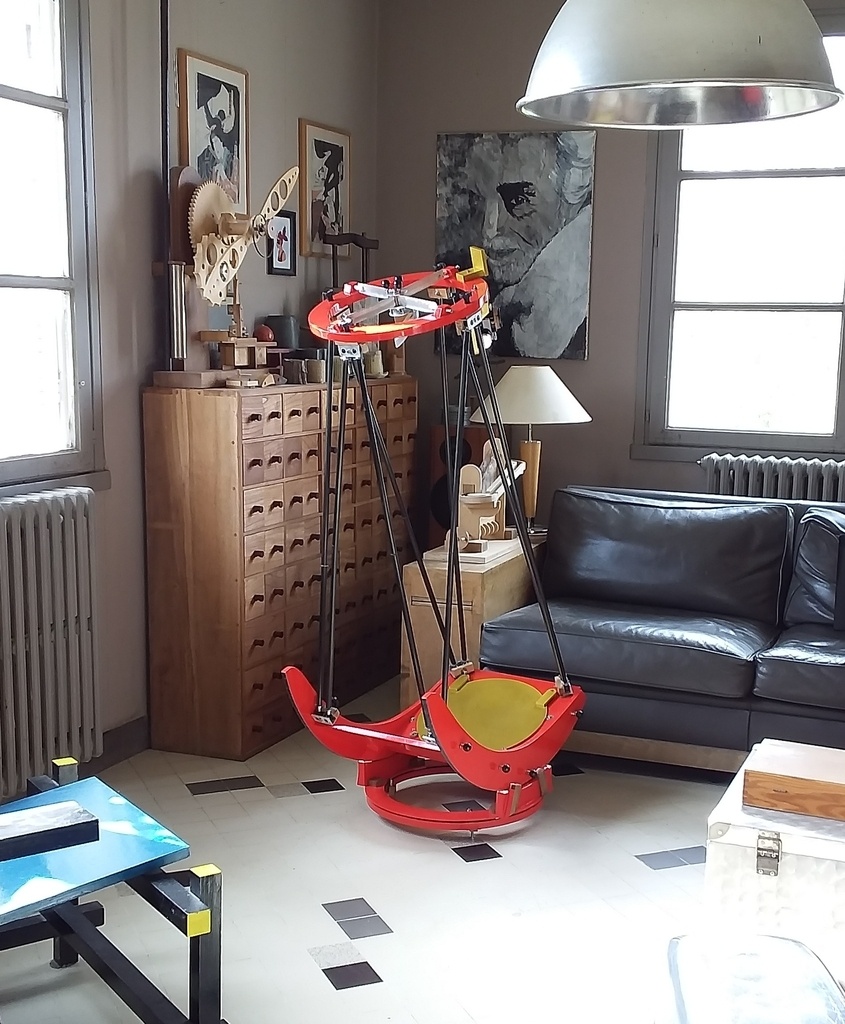

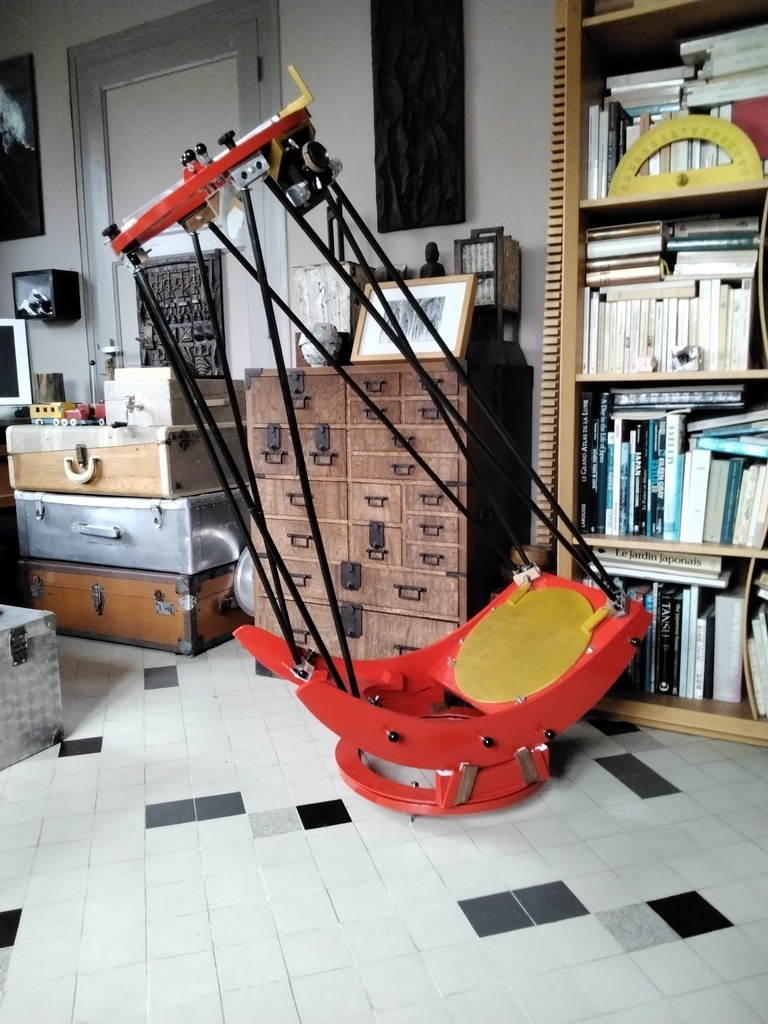

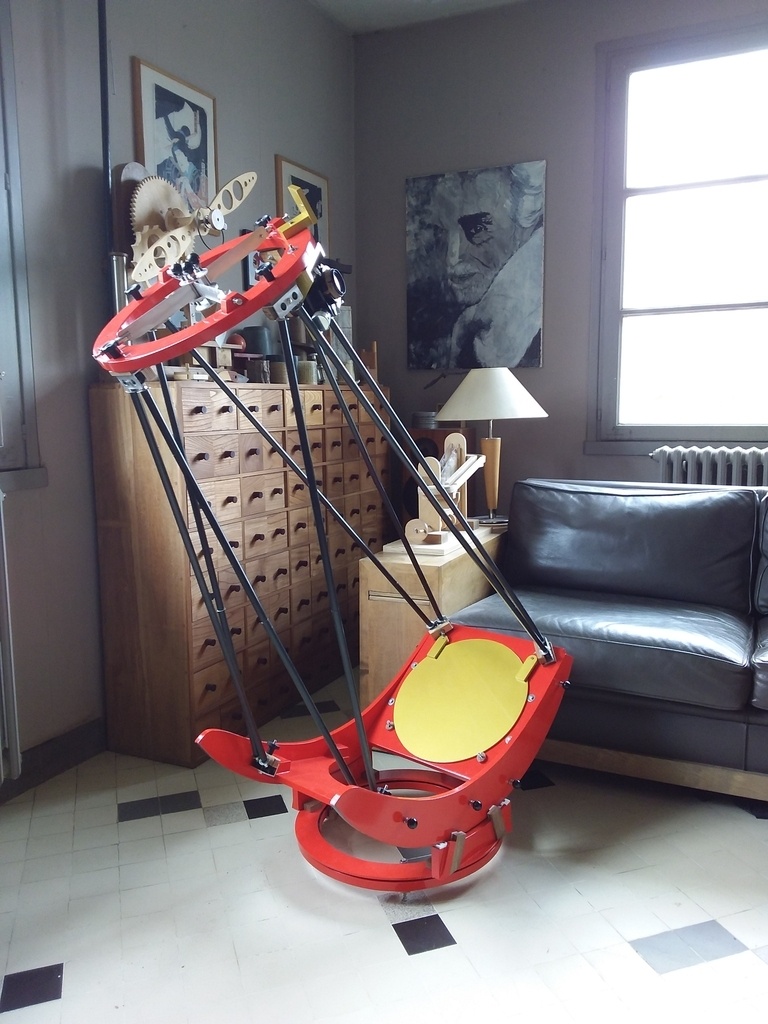

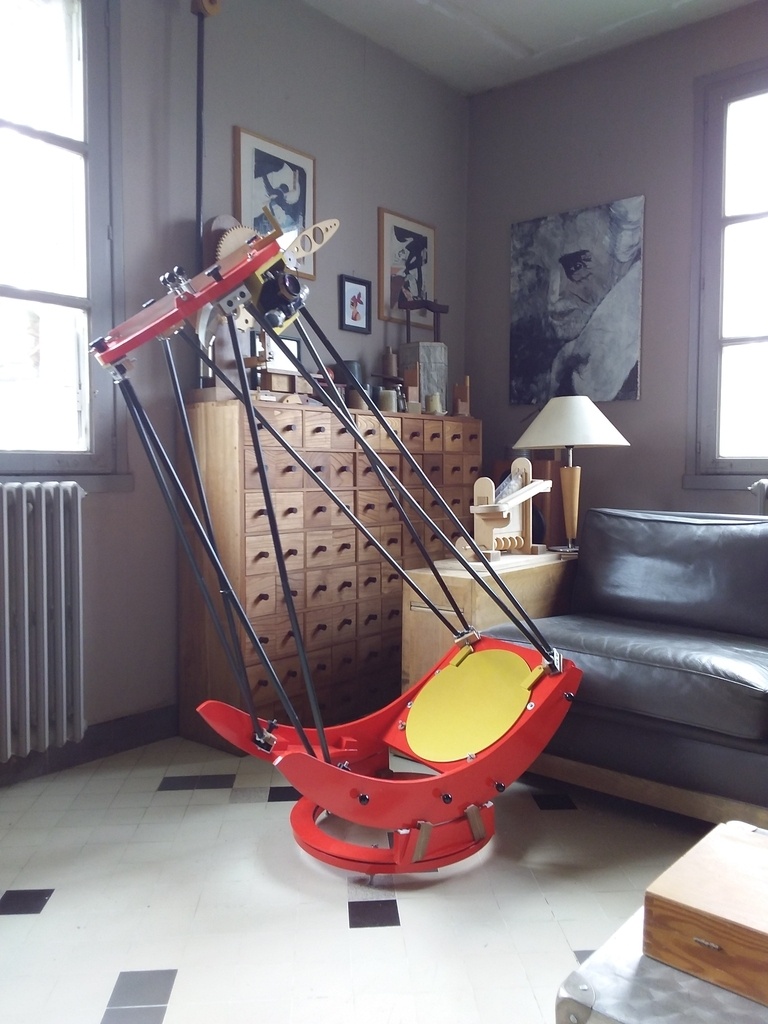

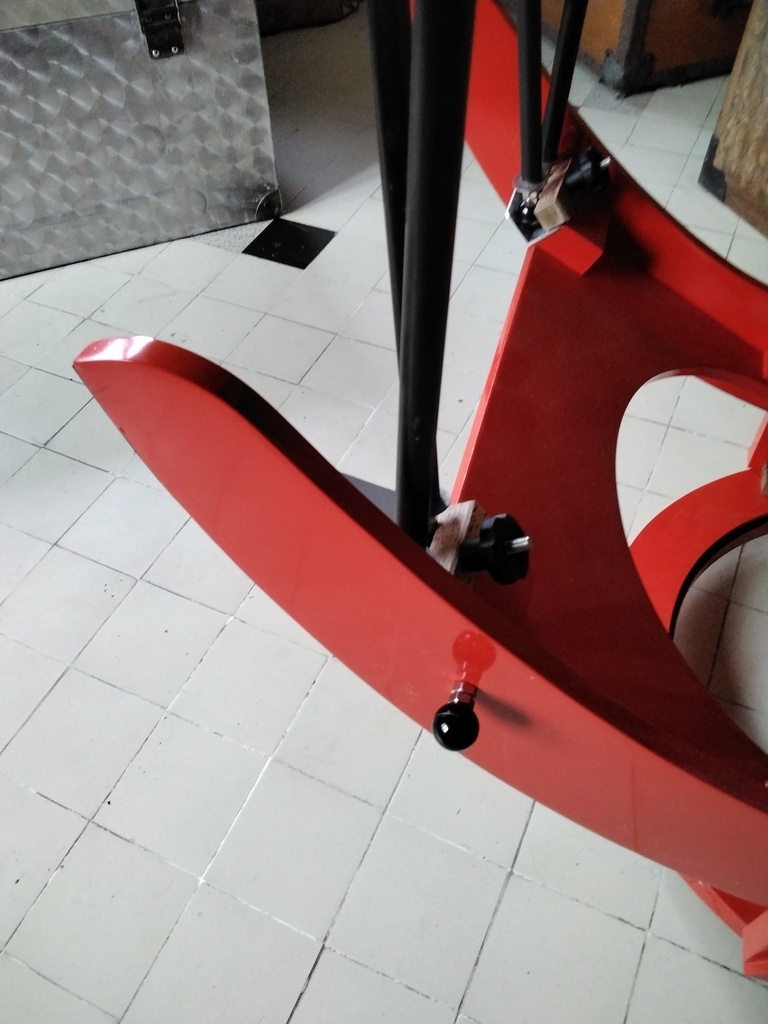

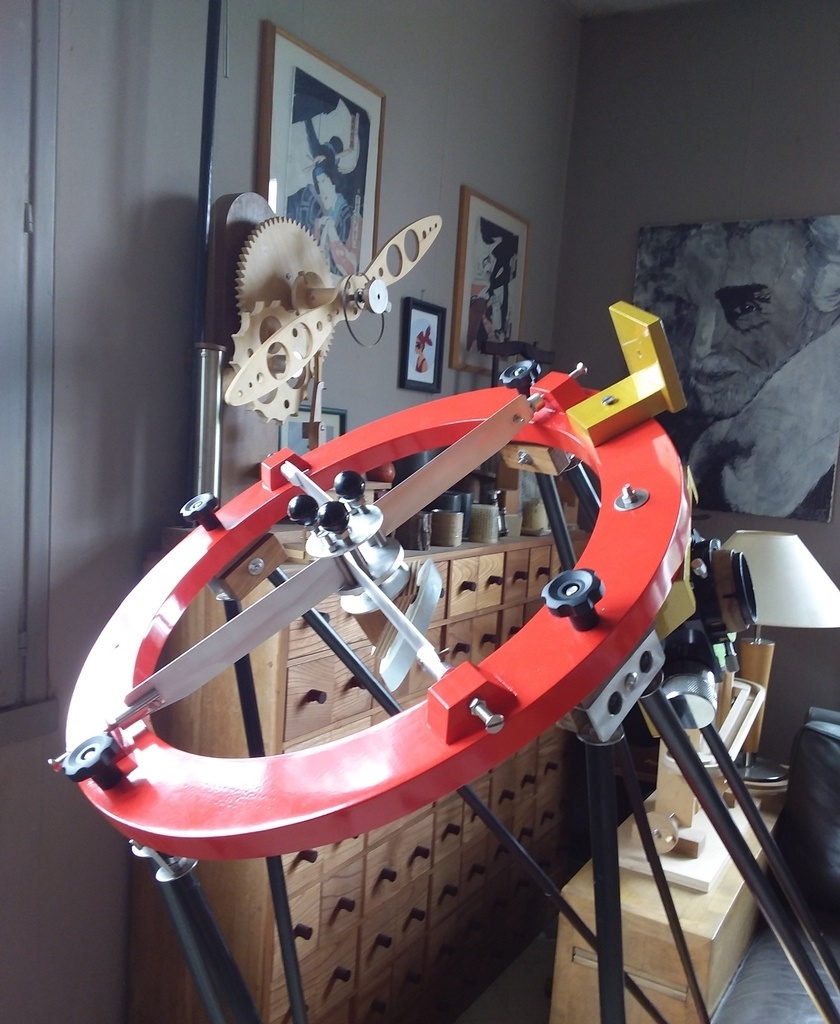

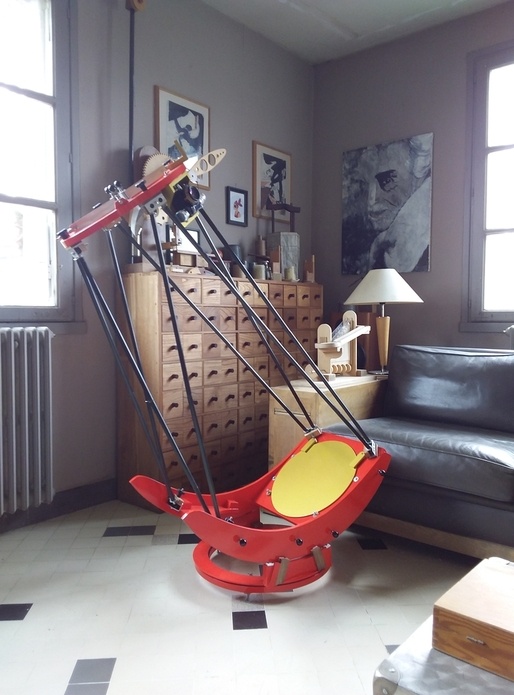

Voici, Mesdames et Messieurs, sans doute le télescope de 300 mm le plus léger du monde!
8,5 kg, tout compris, avec les optiques.
Réalisé en fibres de verre, kevlar, carbone, mais aussi du bois.
Laqué par un artisan alsacien en rouge impérial et or.
Pour un client à Singapour qui observe les étoiles en Australie et un peu partout dans le monde.
Optiques polies par un artisan bulgare, commercialisées en Allemagne.
L'ensemble peut être facilement transporté en avion, ou dans un sac à dos (grand sac pour cartons à dessin).

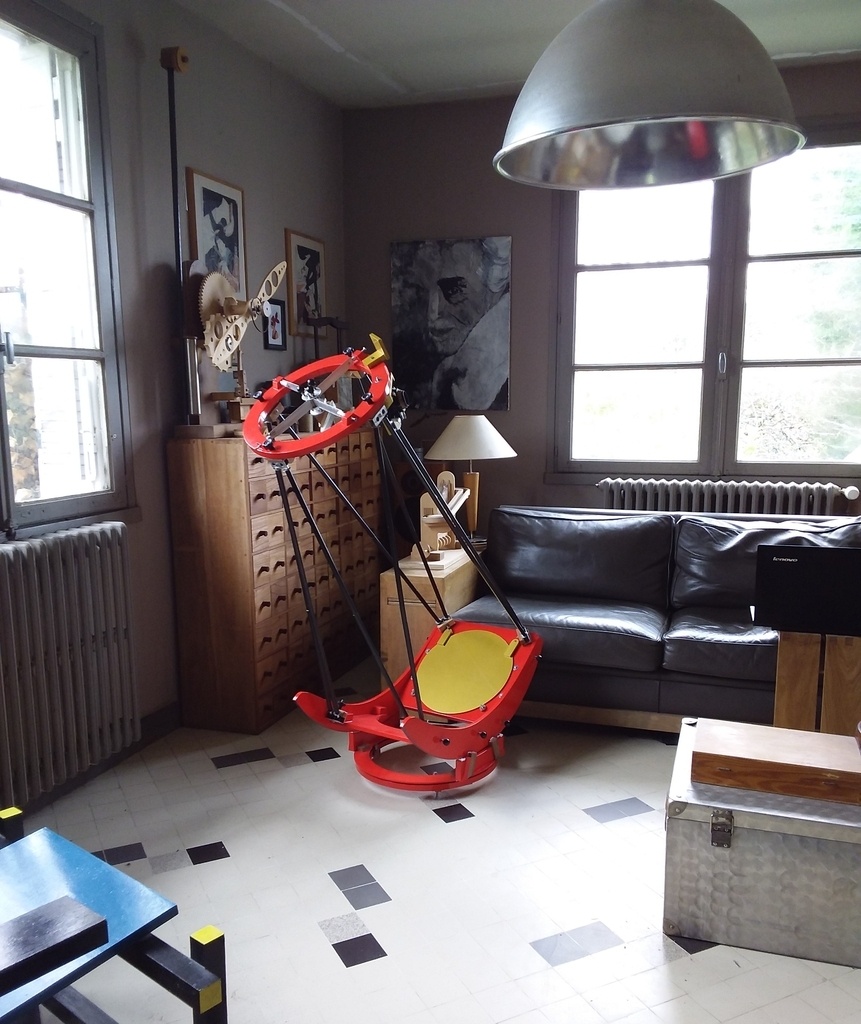

Il peut être installé dans son salon (à la manière d'un Jeff Koons...) et porté tout asssemblé sur la terrasse du jardin pour une observation du ciel au pied levé.
......
......
Licence
Autres créations de
Kentaro
Voir aussi
Discussions
Ça claque, il est haut en couleur celui-là.
TOP , bravo Kentaro
par comparaison un telescope classique en bois comme tu le fait classiquement pese combien ?
Wow je suis toujours impressionné par tes télescopes!
8,5kg c'est un sacré résultat!
Par comparaison un telescope classique en bois comme tu le fait classiquement pese combien ?
lamalleencoin Merci! Ce telescope rouge, c'est un peu beaucoup grâce à toi!
Un 300 mm allégé en bois, comme je les fais habituellement, c'est 12 à 17 kg. La différence peut paraître minime, mais c'est quand même 25 %.
Sinon, les télescopes du commerce équivalents, c'est 30 kg.
sur si peu de piece , la difference me semble colossale ..
C tres intéressant comme idee .. super
chapeau !
quand on est pas un téléscopeur (scopant ? ) les chiffres ne parlent pas, mais c'est un bel objet ! le grand disque doré en bas c'est l'optique, ou juste un cache ?

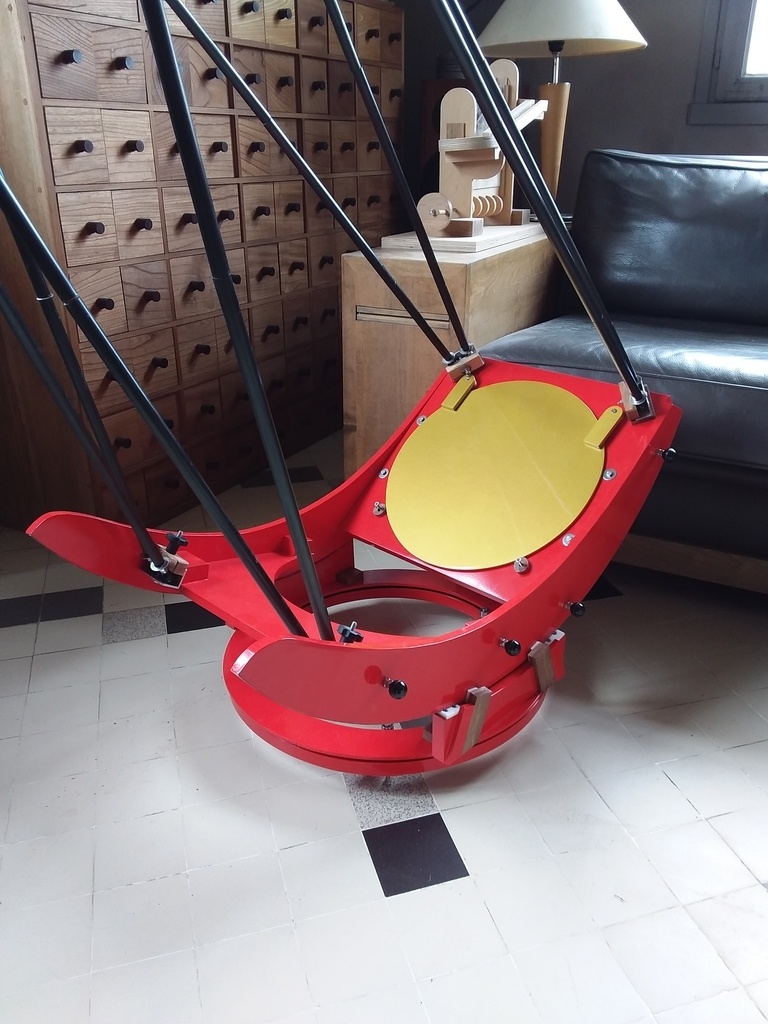

Timothée Delay Le disque doré, c'est le couvercle qui protège le miroir.
Joli, mais encore plus joli de mon point de vu c'est le meuble à métier derrière :)
florian Garreau C'est un meuble de pharmacien, acheté au Japon. Il date du début du 20ième siècle. 80 tiroirs.
Il y a encore des restes de poussière d'herbes magiques dans les tiroirs...
Qu'est-ce que j'aimerais avoir un tel télescope dans la Creuse !
Petite question : réalises-tu toi-même les pièces en fibres de carbone et en kevlar ?
Bingo J'utilise des plaques de fibre de verre/kevlar toutes faites, que je découpe.
Les plaques, utilisées dans l'industrie aéronautique, coûtent plus de 1000€/m2...
La découpe est compliquée, cela bousille les lames, et cela fait des vilaines poussières...
Les chants sont plaqués, avec du cp fin (1,5 mm).
Au final, c'est un très gros travail...
La légereté ultime a un coût...
Salut Pierre
très belle réalisation que j'ai eu le plaisir de voir en vrai.
tu as enfin retrouvé de la place dans ta chambre !
bonne journée
à bientôt
Hervé
Hervé-71 J'ai ouvert un second atelier dans mon salon!
Ca donne envie d'avoir un téléscope! Quelles sont les pièces en bois ? et les composites c'est que sur les tubes ?
Un très très bel objet en tout cas ! au moins autant qu'un ballon chien doré !

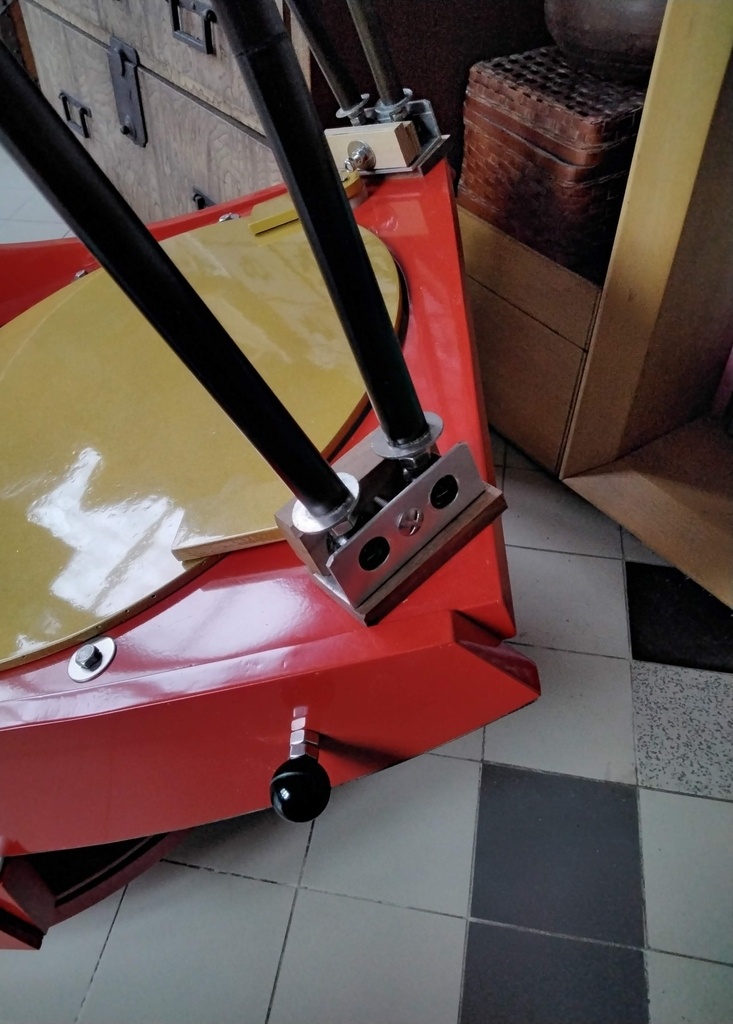

NicolasM Les tubes noirs sont en carbone. Les pièces rouges et or sont des plaques toutes faites, peau en fibre de verre et âme en nid d'abeille kevlar.
Le bois, c'est pour les petites pièces.
Magnifique ! C'est la technique de la frigolite recouverte de contreplaqué fin ?
Nairod Non, là, c'est plus high tech... Plaques toutes faites en fibre de verre et nid d'abeille kevlar. Plus léger et plus rigide.
Kentaro très classe
On dirait un siège berçant pour bébé ;) C'est très beau et tout ce qui est autour est aussi fascinant! Cette bibliothèque qui donne le mal de mer et ces meubles à tiroirs multiples... sans parler de ce qui est accroché aux murs ;) Bref, va falloir nous faire faire une visite virtuelle de l'ensemble ;)
Malijaï Merci! Le salon est un capharnaüm... Le meuble sur les premières photos, avec les tiroirs carrés, est un meuble de pharmacien acheté au Japon, datant des débuts de 1900. Sur les photos plus bas, il y a un tansu japonais, avec des tiroirs de toutes les dimensions, qui lui, date du 18ième siècle, en orme du Japon (keyaki) , très lourd. C'était le meuble d'un marchand de soja, où il conservait ses documents importants. Son design est très pur, les ferrures toutes simples. Alors qu'en Europe, on faisait dans le rococo, les japonais étaient déjà adeptes du Bauhaus...

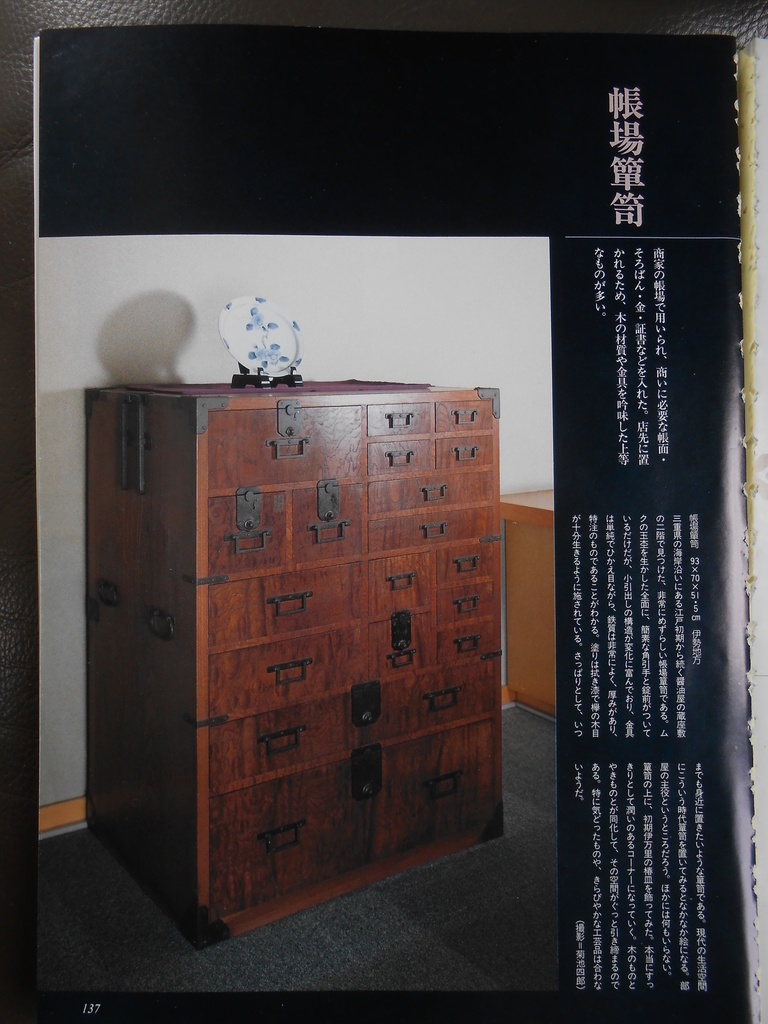

Je trouve ce meuble du marchand de soya vraiment superbe avec ces tiroirs de tailles différentes. Bauhaus japonais au XVIIIème, de la pure avant-garde internationale;)
En effet, il n'est pas comme les tansu de la fin du 19ième siècle, en résineux, qui étaient une production presque industrielle et moyenne gamme, pour la bourgeoisie japonaise qui commençait à avoir des choses, des kimonos, à ranger. Les ferrures sont souvent très baroques. Ici, on est dans le pur et dur.
Quand je l'ai vu chez l'antiquaire, j'ai immédiatement sauté dessus. D'autant qu'il m'a dit qu'il allait publier un article dans une grande revue d'antiquités. Je l'ai donc acheté tout de suite, à crédit...
Kentaro Malijaï Mais ce qui donne LA touche c'est la malle !!! Non mais , personne n'en parle de cette pauvre malle alu .. Non mais allo quoi :-)
Oui mais laquelle? Il y en a 4 non? et une avec une manivelle ;)
Malijaï Celle à manivelle, c'est un tourne disque, qui marche sans électricité! C'est magique!
Les malles sont pleines de trucs, bibelots, etc, achetés au fil des ans... C'est un peu comme les réserves du Louvre. Régulièrement, on fait tourner les expositions...
Je me doutais que c'était un tourne disque. Ah, les malles pleines de trucs et de souvenirs "SOUPIR!"
Magnifique... même si je suis comme une poule devant un couteau face à ce type d'objet
je ne connaissais pas cette expression
Magnifique je suis épaté de la qualité des assemblages et de l’esthétique générale
J’ai une question, tu as baigné dans la fabrication de masters pour la fabrication de moules, donc fabriquer un master, un moule puis de stratifier directement en aramides / carbone et compagnie ça ne serait pas plus intéressant en prix de revient ?
Marco2b Stratifier soi-même, avec des moules, etc, c'est tout à fait possible, mais c'est vraiment mettre la main dans la m... . C'est un métier chiant, la stratification, et je n'ai vraiment pas envie d'entrer la dedans. Conceptuellement, je sais exactement ce que je voudrais faire, mais j'ai discuté avec des gens qui le font, les fabricants de bateaux, pas exemple, et pour des petites pièces comme un télescope, cela revient très cher.
J'aimerais bien aussi faire des choses en plastique, à partir de moules. Mais les moules pour injection, c'est prohibitif, et ne peuvent être amortis que si on fait de grandes séries. Même les techniques avec moules en impression 3D, pour de la petite série, sont bien trop onéreuses.
Hello Kentaro !
pour cette magnifique réalisation !
Tout d'abord bravo
Je termine bientôt une mission en tant que menuisier ... aéronautique dans une société qui fabrique, usine puis assemble diverses épaisseurs de plaques composites (sandwich de NiDa entre 2 paires de feuilles de fibre de verre) afin de faire des meubles pour les navions.
Pourrais-tu être intéressé par un "échantillon/panel" de ce que je peux sortir avant de partir de cette boite ? En effet, nombre de chutes, en diverses dimensions et épaisseurs (6, 12 ou plus rarement 24mm) partent chaque semaine à la benne à déchets .. Nous sommes cependant autorisés à ramener ce que bon nous semble
Par exemple, demain nous jetterons une dizaine de plaques en 250x250x6mm.
A bon entendeur !
Bonne soirée
Lolive31 Je t'ai envoyé un mp.
Superbe, et on dirait un jouet ! Alors comme ça mon petit doigt m'a dit que tu étais allé en Alsace du Nord... tu aurais pu t'arrêter au passage !
Ara oui, je suis passé pas loin de chez toi. Mais j'ai fait l'allé retour dans la journée, et j'étais pas mal pressé. La prochaine fois, promis!
Au-delà de l'aspect esthétique, c'est assurément une prouesse technique et une quasi consécration de ta démarche initiée de longue date. Chapeau bas !
une même conception toujours revue, remise sur le métier, et qui rend super bien avec la couleur ici , ca tape, bravo
Moi j'aime beaucoup tes meubles de quincaillé, de pharcien et tes malles en arrière plan ^^
Costaud le sac à dos tout de même !
Bingo C'est un grand sac à dos utilisé pour le transport des cartons à dessins et toiles à peindre.
IL est un peu plus large que les sacs modernes, souvent très étroits, mais pas beaucoup plus que les anciens grands sac Lafuma.
C'est 10 kg sur le dos, cela ne se sent presque pas.
Salut, ma première question, les barres en kevlar ou fibre de carbone, en 2 morceaux ??? sinon ça ne tient pas dans le sac
une petite idée....

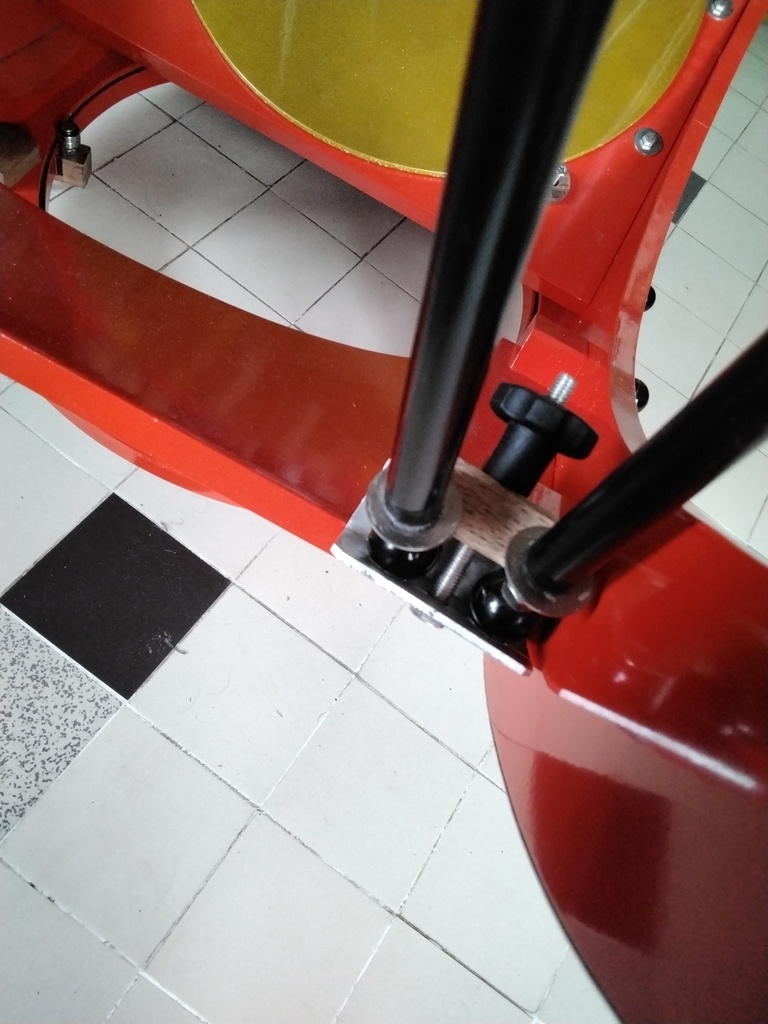

Les barres carbone sont en effet coupés en deux. D'habitude, je ne le fais pas, car c'est moins rigide et plus fragile. Mais le clients voulait des tubes coupés en deux, pour le transport. En fait, j'ai fait deux jeux de tubes, l'un non coupé, l'autre coupé.

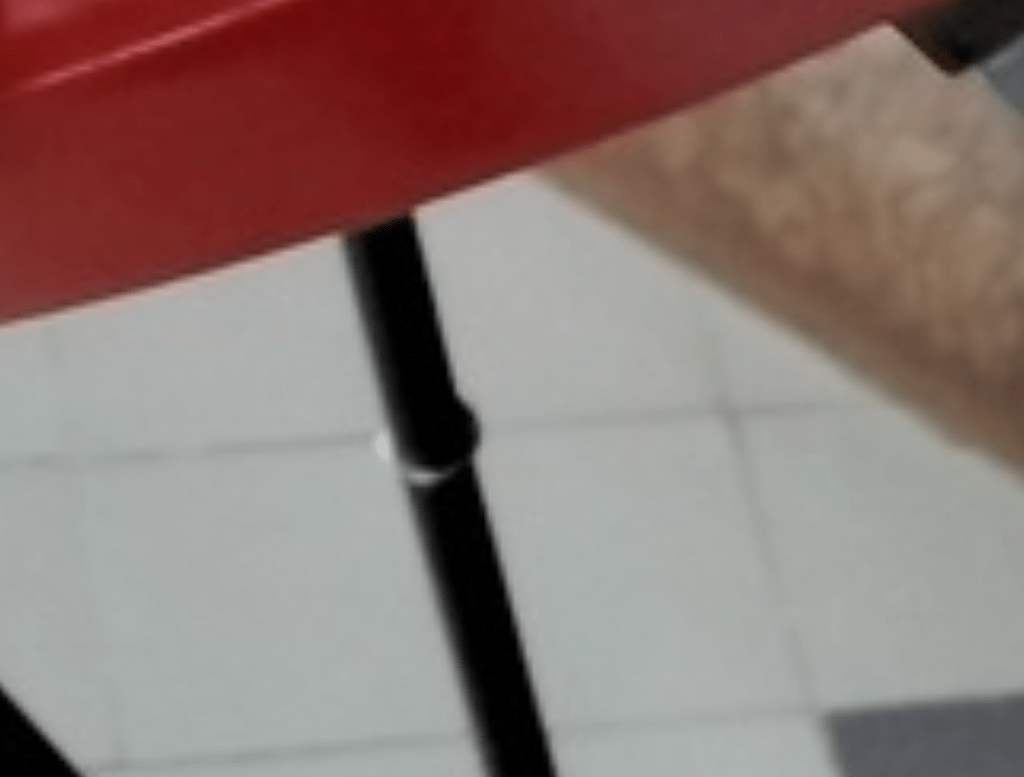

Sur la photo grossie que tu montres, il y a une rondelle, elle était temporaire, c'était pour le collage des embous. Je l'ai enlevée, bien sur.
Oui, sinon ça l'aurait plombé (si l'on veut de l'ultra léger, n'est-ce pas, point de poids inutiles !)
Bien pensé niveaux compacité !
Tu confectionnes également les sac adapté au téléscope ?
Les tubes sont démontables ? en deux partie par example pour pouvoir les rentrer dans les sac ?
Bravo en tout cas !
(Edit: j'avais pas vu la réponse au dessus, desolé)
BoodWood C'est un sac utilisé pour les cartons à dessins. Je pensais devoir faire faire un sac adapté, car les sacs à dos modernes sont toujours trop étroits, et puis, un jour, j'ai pensé aux sacs pour cartons à dessin, et bingo, ça marche! C'est moins cher que de faire faire sur mesure.
Les tubes sont en deux parties démontables pour rentrer dans le sac. C'est plus fragile et moins rigide, mais c'est un compromis.
C'est toujours un compromis !
Tu fait aussi un systeme de cale (mousse,bois)histoire d'éviter les frottements ou bien tout "s'emboite" et se cale relativement bien ?
Je n'ai aucune idée de savoir si c'est un objet a manipuler avec soin ou bien si c'est du robuste fait pour vadrouiller...
BoodWood
Les plaques fibre de verre/kevlar sont très robustes, plus que du bois.
Par contre, la laque, c'est comme une peinture de voiture, il faut faire attention de ne pas rayer...
Les tubes en deux parties sont assez fragile à la jonction. Par contre, si c'est en un seul morceau (tubes non coupés), c'est très solide.
Donc, pour ce telescope ci, avec sa belle peinture, il vaut mieux faire un peu attention si on veut conserver son bel aspect.
Pour protéger les pièces imbriquées les unes dans les autres, pour les transports, je les enveloppe dans des sacs en toile, avec aussi des plaques de mousse. Après, le client fera ce qu'il voudra.
Superbe réalisation, bravo.
J’ai juste une question. Sur un 300 pas question de suivre les astres à la main, on est bien d’accord. Tu as quoi comme système de guidage assisté ? Comme ce n’est pas une table équatoriale je me questionne…
xyloweb Sur ce genre de télescope de type dobson, normalement, c'est l'astronomie à l'ancienne, pour les purs et durs.
On connait le ciel, on pointe soi-même à partir de cartes, on trouve les objets, et on suit le mouvement des étoiles simplement en poussant légèrement le télescope.
Donc, si, si, avec un 300, et même un 400 ou un 600 mm de diamètre, on peut trouver les objets à la main, et faire le suivi, la aussi, à la main. C'est ce que je fais toujours et il y a encore plein de gens qui font pareil.
C'est ce que j'appelle l'astronomie à bicyclette...
IL est possible de faire le suivi à la main, même à fort grossissement, car le télescope est très rigide, et très fluide, sans à coup. IL répond parfaitement à la moindre solicitation. Bien sur, il faut que cela soit un "bon" télescope... Pas un truc branlant comme on en voit plein, fabriqué par les chinois...
Ceci étant dit, comme les gens deviennent de plus en plus bêtes et paresseux, on a inventé des trucs pour les "aider".
Le dernier système en date, c'est un smartphone (que ne pourrait-on pas faire sans un smartphone...), que l'on fixe sur le télescope. Le téléphone fait des photos en rafales du ciel, et aidé par l'inclinomètre et la boussole, et d'un logiciel de reconnaissance "faciale" (plate solving), par triangulation, il sait très exactement où il pointe. Cela permet alors de trouver "automatiquement" les objets, plus besoin de neurones personnelles intégrées, de cartes, etc.
Ayant trouvé les objets, il reste encore à devoir pousser à la main le télescope pour suivre les objets.
Sur de plus gros télescopes, on peut aussi entièrement motoriser l'ensemble (recherche des objets ET suivi). Mais ce sont des systèmes chers, et sur un petit télescope, cela ne vaut pas le coup. De plus , cela rajoute beaucoup de poids, ce qui n'est pas l'objectif d'un télescope ultra léger.
Surprenant et pas du tout convaincu par le suivi manuel.
Avec un télescope de 115 et un oculaire qui grossit 100 fois c’est déjà assez difficile de suivre une planète par exemple. Et je parle là d’une table équatoriale bien réglée sur laquelle une seule rotation est nécessaire avec son axe principal parallèle à l’axe de la terre. Alors avec 2 axes à corriger permet moi de douter.
C’est un ancien astronome amateur qui se question mais qui trouve tes télescopes tellement originaux !
Bravo à toi pour tes réalisations et après tout si tu as des clients qui arrivent à les utiliser, pourquoi se poser autant de questions
xyloweb Il y a des milliers et des milliers d'astronomes amateurs qui ont utilisé des dobsons manuels depuis les années 70 de l'autre siècle. Personnnellement, cela fait 20 ans que je fais de l'astro, et que je pilote mes télescopes dobson à la main, des 300, des 400, des 600 mm, et même avec des grossissement de 600 ou 800x.
Je ne parle pas de télescopes branlants, souples, pas fluides, mais d'instruments bien réalisés, avec le bon système de glissement, sans souplesse, et une bonne rigidité.
Ce que je te conseille, c'est d'utiliser un jour ce genre d'instrument. Le plus simple, c'est d'aller dans des star parties, aux RAP à Craponne sur Arzon en mai, ou ailleurs. IL y aura surement ce genre d'instruments de qualité, et tu verras bien.
J'ai réalisé plus de 250 télescopes, et j'ai dû en motoriser une 20-taine seulement, essentiellement de très gros, 600 mm et plus. Pour tous les autres, c'est suivi manuel, c'est ce que les clients voulaient et jamais personne n'est venu se plaindre de la difficulté de suivre.
Superbe. technique époustouflante, ça transpire l'expérience !
Le laquage est magnifique aussi.
La légèreté ne nuit pas à la stabilité ?
Une question qui n'a rien à voir, le "truc" avec des engrenages est un de ces objets inutiles donc beaux ou a-t-il un usage particulier ?
Elokaze Merci!
Quand c'est léger, c'est moins inerte, donc, moins stable. Toute la difficulté est de faire quelque chose qui soit quand même opérationnel. Mais la encore, c'est un compromis, légèreté pour voyager / confort et manipulation. Le client est à Singapour et va observer tous les mois en Australie...
C'est selon les besoins des clients, télescopes lourds et inertes, ou ultra légers.
Le "truc", c'est une machine cinétique, une sorte d'horloge qui ne donne pas l'heure (donc, totalement inutile).
