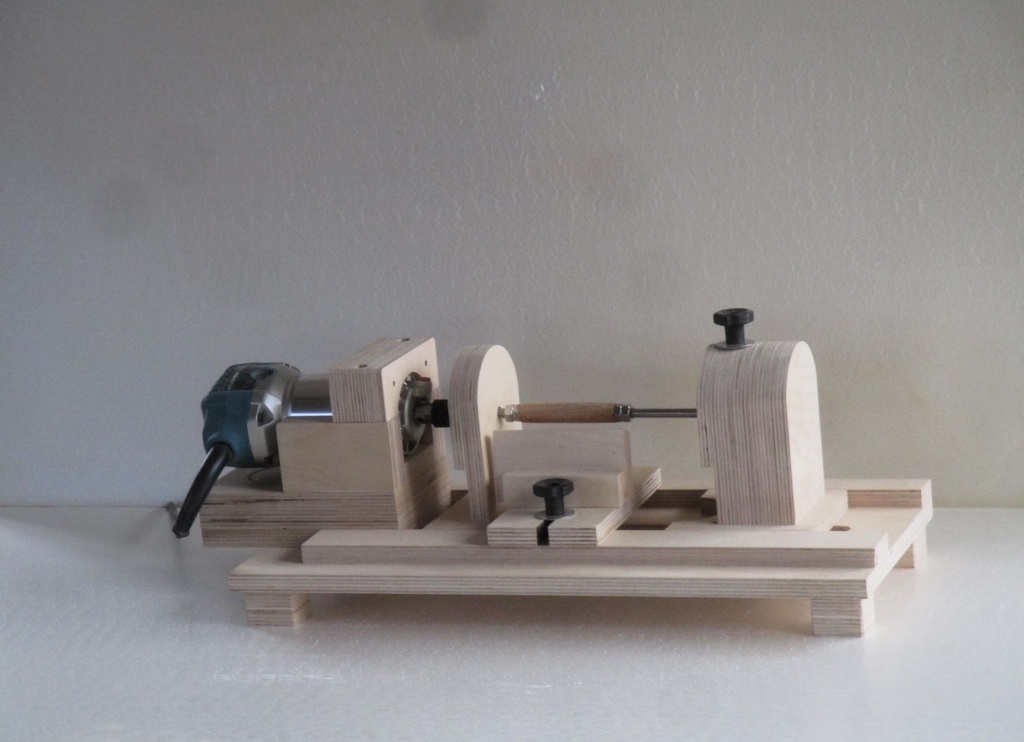

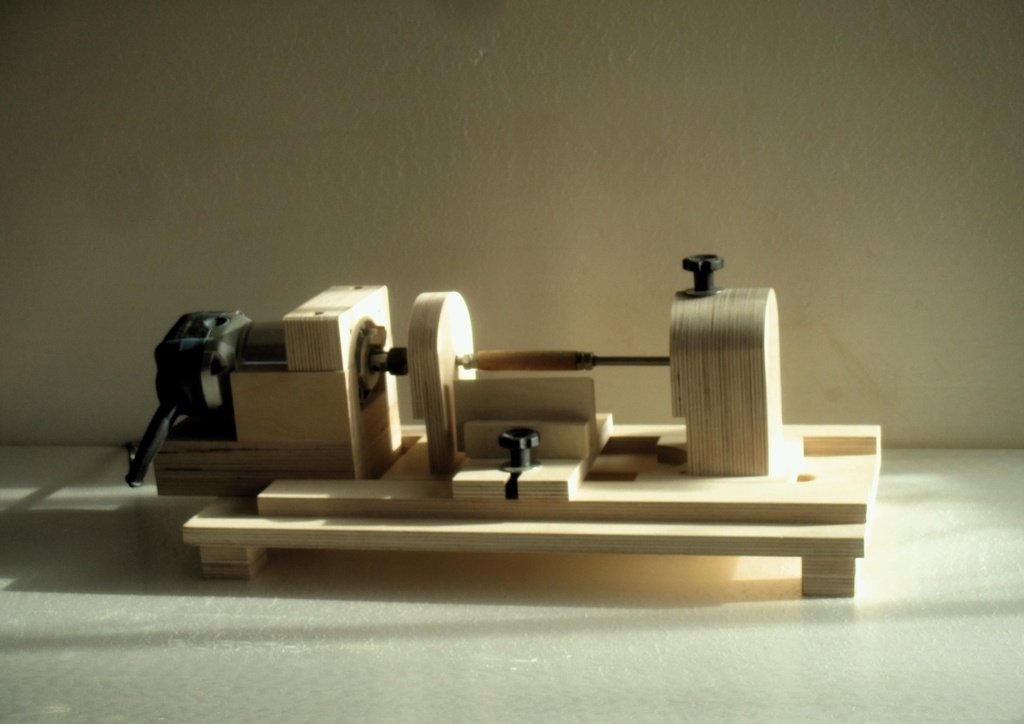

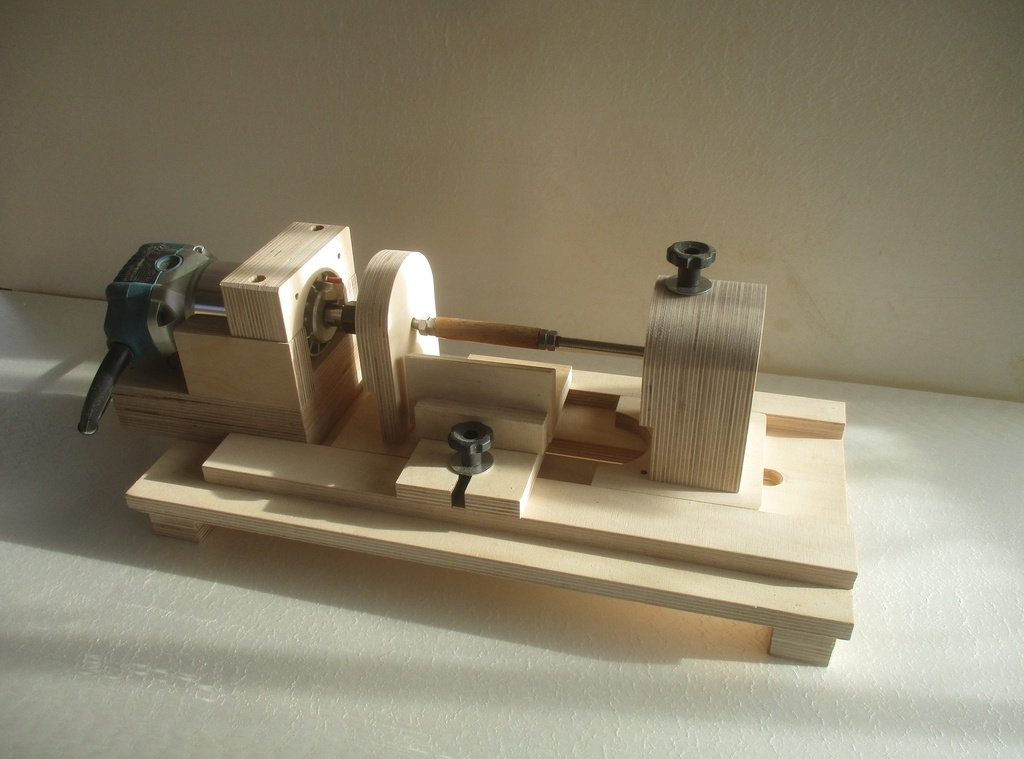

J'ai un gros tour à métaux et un grand tour à bois, mais je voulais réaliser, pour le plaisir de la fabrication, un mini-tour. C'est aussi pour pouvoir travailler à la maison, les jours où il fait trop froid à l'atelier.
On voit pas mal de tours DIY réalisés avec des perceuses, mais une perceuse, ce n'est pas vraiment fait pour supporter les efforts d'un tour. On voit par contre très peu de tours faits avec une affleureuse, sauf un coréen, sur le Tioube. Je me disais bien que cela risquait de tourner un peu trop vite, mais pourquoi pas...J'ai donc essayé.

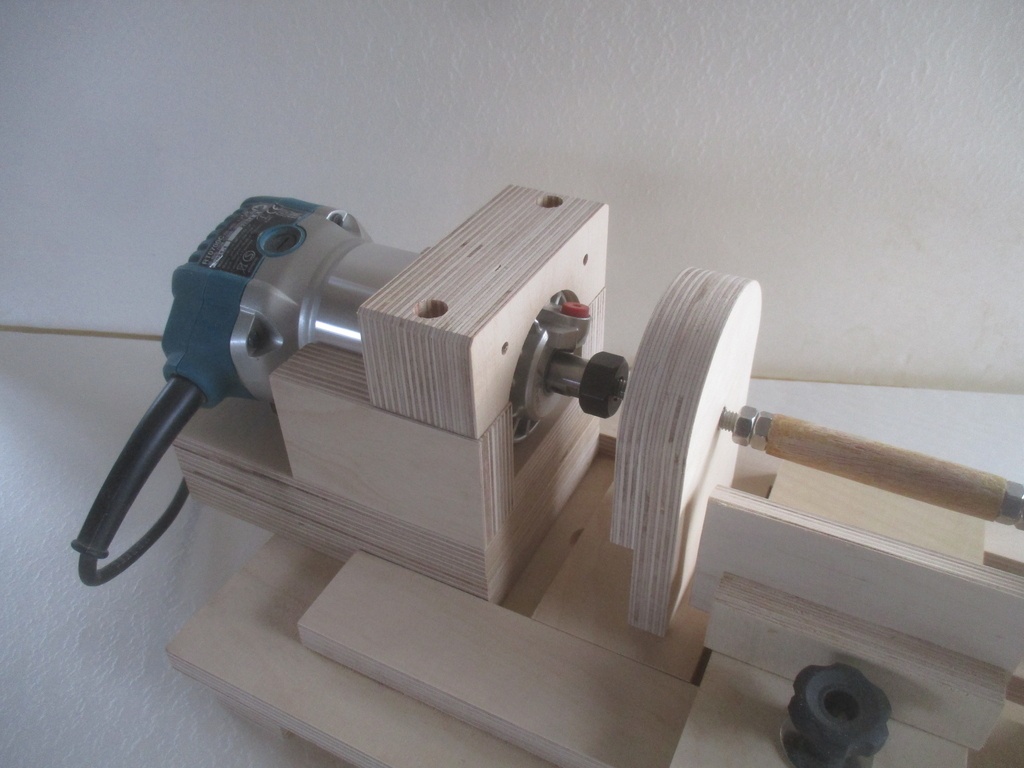

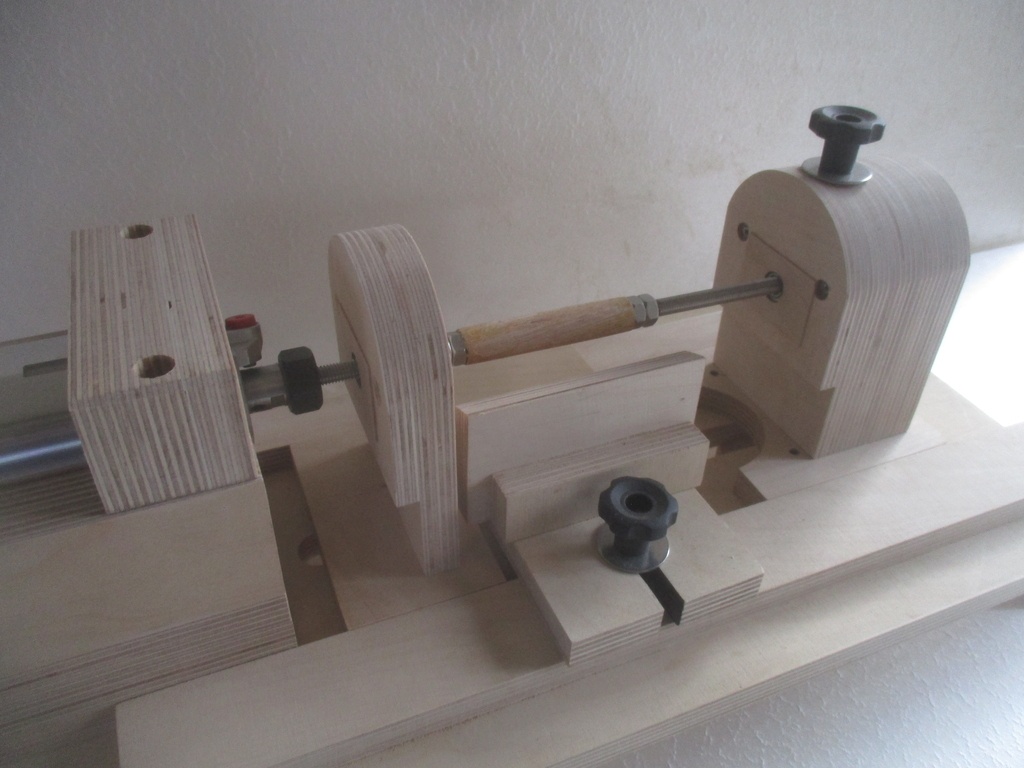

L'axe (mandrin du stylo) est maintenu sur deux roulements, et cela ne force pas sur la fraiseuse.
Et pour l'instant, ça marche!! En fait, aucun problème... Je vais pouvoir m'amuser!
Licence
Autres créations de
Kentaro
Voir aussi
Discussions
Belle mécanique
Effectivement, utiliser une affleureuse est une bonne alternative à une perceuse pour les raisons invoquées, notamment sur la durée de fonctionnement continu.
La vitesse peut être élevée pour des petits diamètres, jusqu'à 2000-2500 t/m
Une remarque sur ton "porte-outil" : tu devrais le renforcer par une baguette de bois dur ou métallique pour sa partie sup. sur laquelle repose l'outil.
Nicoel Oui, bien sur, le porte-outil n'est pas définitif.
Kentaro
S'il n'est pas réglable, le caler pour que l'outil soit orienté légèrement vers le haut.
D'ailleurs, quels outils utilises-tu ?
Nicoel J'ai toute la panoplie des beaux outils que mon père utilisait sur le grand tour Geiger.
Kentaro
Top, tu nous mettras une photo pour le plaisir des yeux ?
Salut,
belle réalisation.

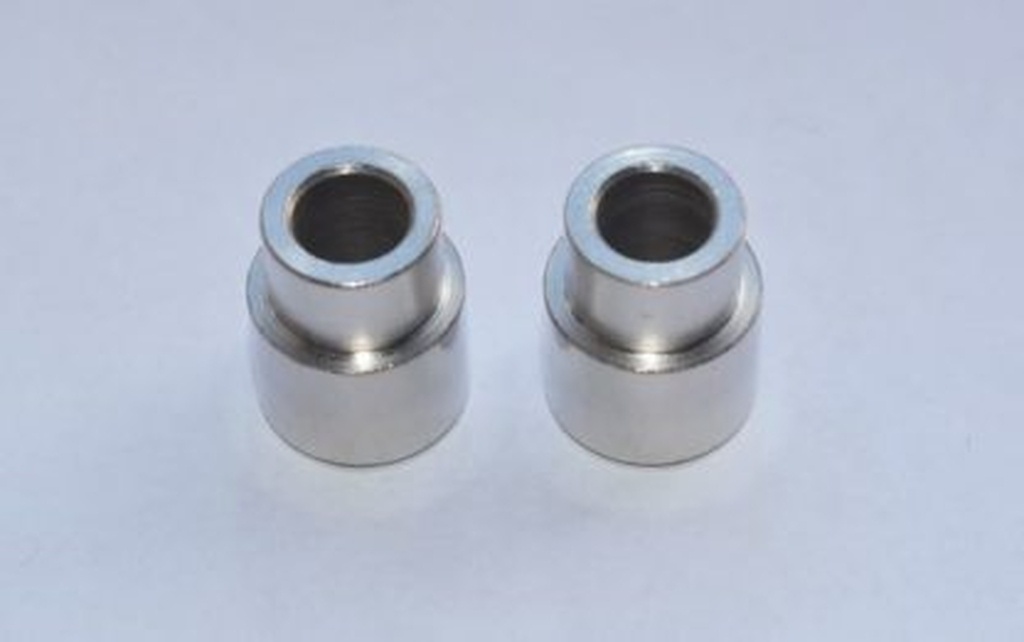

un petit détail pour faire les stylos, il te faut des petites bagues sous les écrou pour serrer le bois, une fois le tube en laiton collé et arasé , du bon diamètre une fois le bois fini, en fonction du kit (le plus courant 7mm interieur, 3 à 4€)
bon copeaux
Hervé
Hervé-71 Oui, en effet. Sur les photos, le mandrin est une simple tige filetée de 8, sur des roulements de 8, et des doubles écrous pour maintenir le carelet. Mais j'ai installé depuis un mandrin de 7, des roulements de 7 et j'ai les bagues adaptées.
Joli fabrication. Ce n'est pas trop bruyant?
Oui, un peu... le bruit de l'affleureuse.
Si c'est trop rapide, du peux déporter l'affleureuse et mettre une courroie avec une grosse poulie et une petite.
Ara Oui, c'est ce que je pensais faire si cela s'averrait nécessaire.
Un truc pour la vitesse qui marche bien à condition d'avoir du rab de puissance :
un variateur récupéré sur un vieil aspirateur monté en série sur l'alimentation de l'appareil électrique.
J'ai utilisé ce système avec une perceuse mais si on descend trop le régime, on perd beaucoup de couple.
C'est top, bonne idée !
Très sympa cette petite machine, tu avais pas posé une question à ce sujet il y a quelques temps sur l'air du bois?
En tout cas, je vois que tu ne manques pas d'idées.
bmoulin639 Oui, finalement, cela a l'air de marcher comme ça.
tant mieux
si j'avais du temps à perdre j'essaierai de faire la même chose que toi je crois...
Très intéressant....
Bonjour,
As tu réalisé des plans de l’engin? Pourrais-je y jetterai un œil si oui ?
Merci d’avance
xavierborsu Je ne fais pas souvent de plan... En regardant les photos attentivement, on doit pouvoir se débrouiller pour voir comment c'est fait.
chouette !
quand est-ce que tu intègres un système à guillocher ?
mdf rose engine rabbithole
démon d'une version simple
Timothée Delay AH oui, c'est une idée ça!
vu cet après-midi en vrai. mieux qu'en photo
merci pour la visite guidée
Hervé
Hervé-71 Tu as surtout vu la poussière et le bordel... il faudra que tu reviennes quand tout sera un peu mieux rangé!
