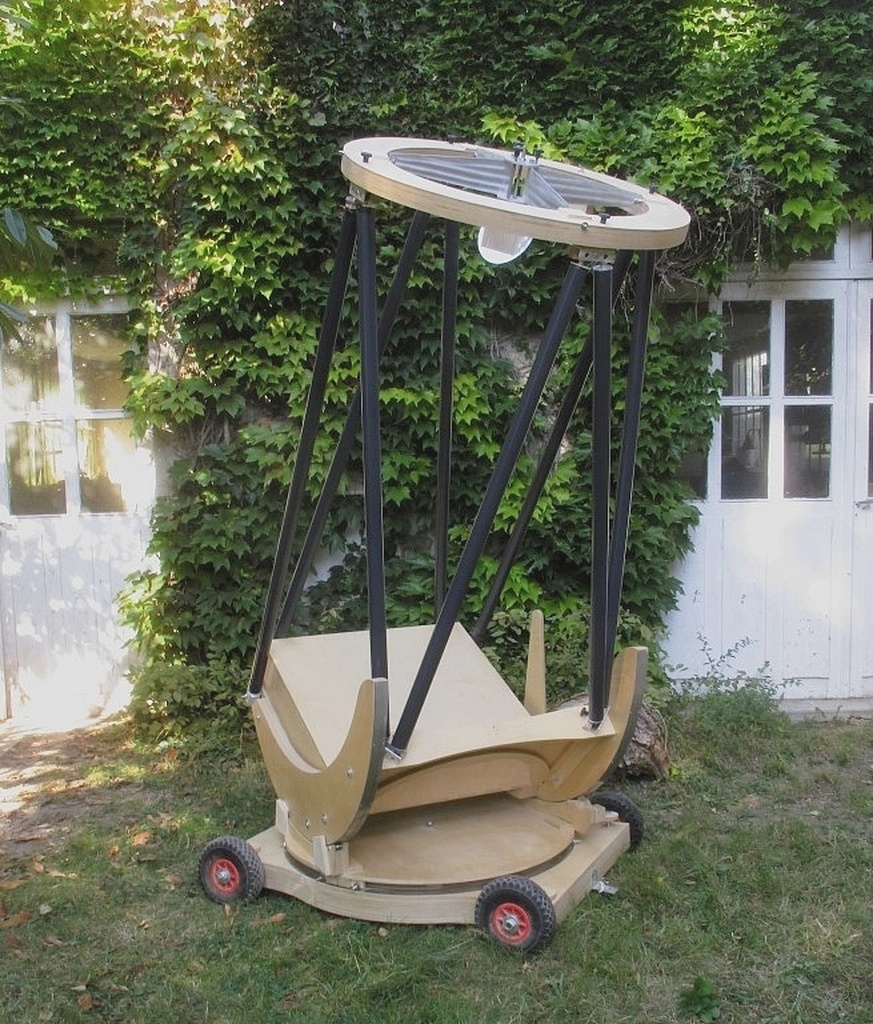

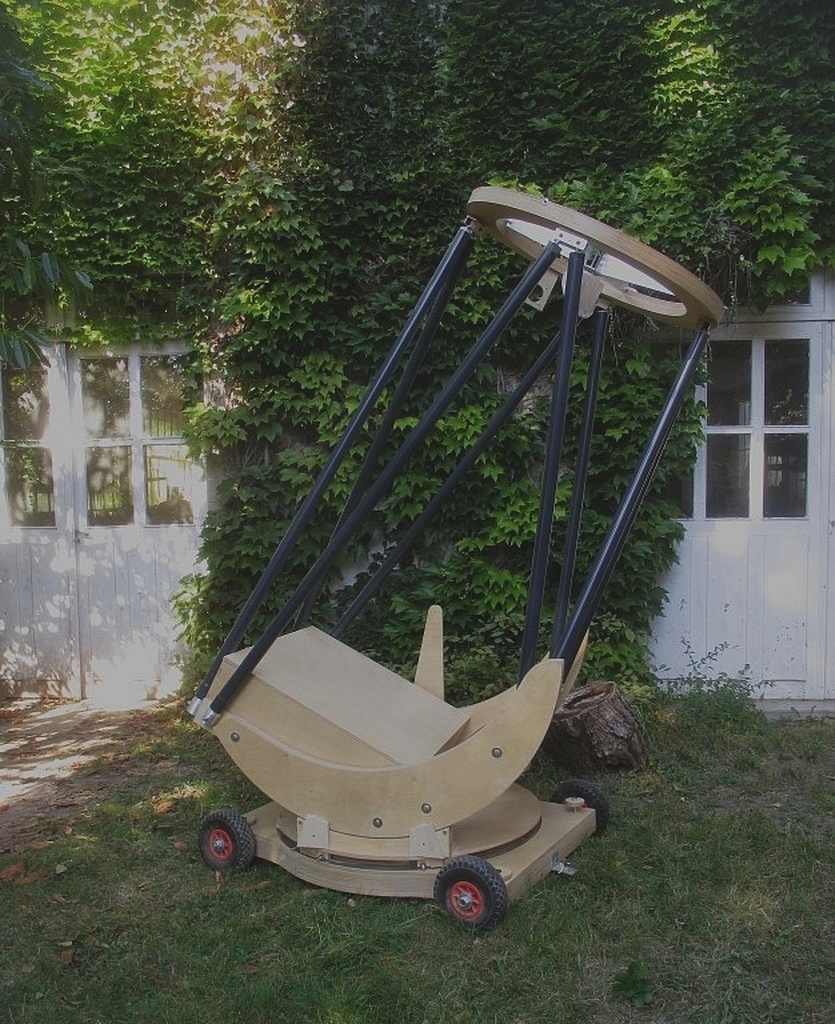

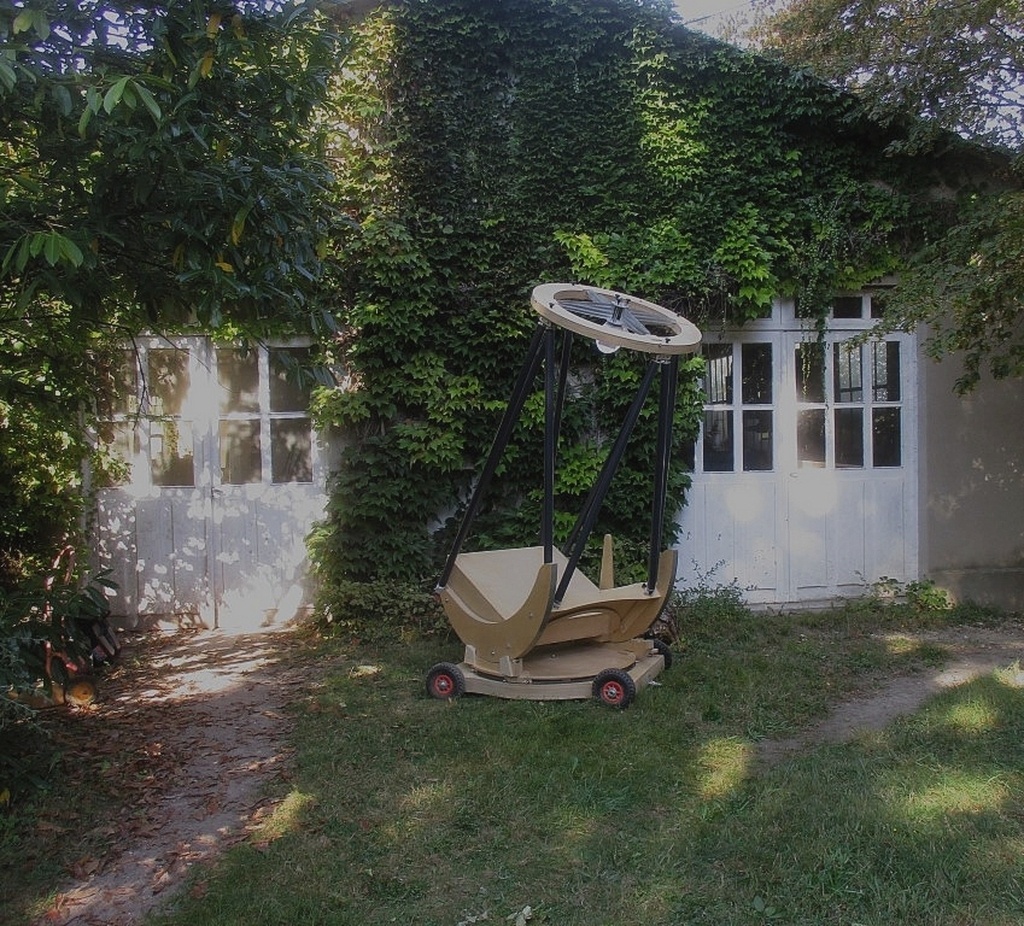

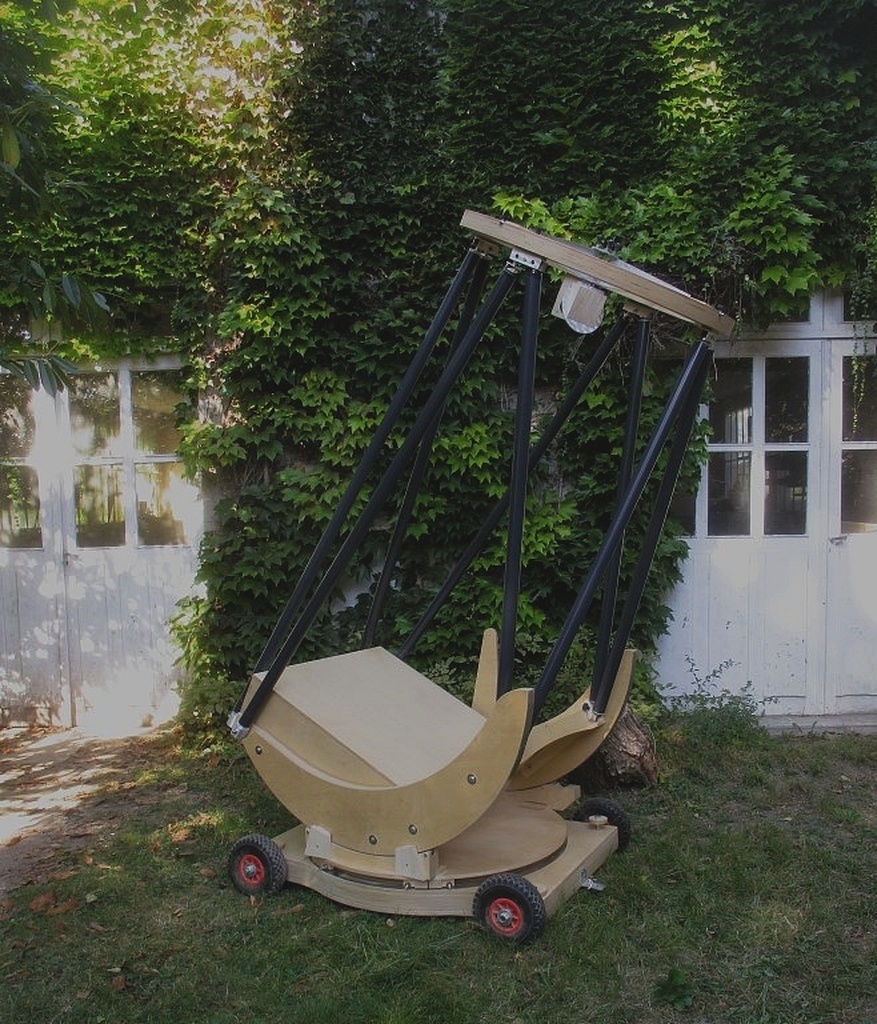

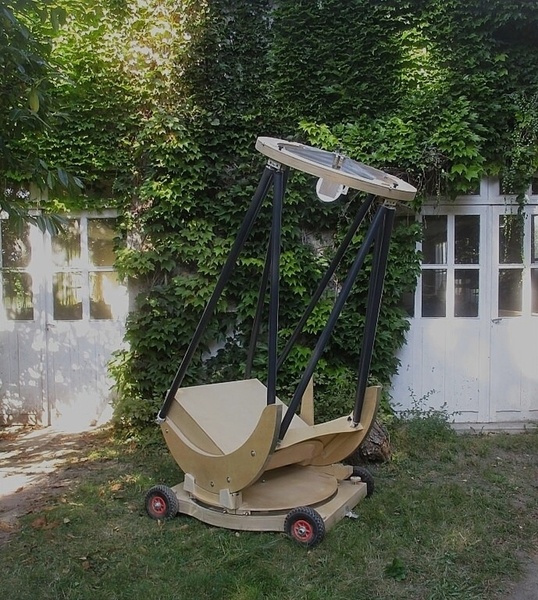

Voici un des plus grands télescopes que j'ai jamais réalisé, un télescope dobson de 700 mm de diamètre, 2,5 m de haut (les portes de l'atelier donnent une idée de l'échelle...).

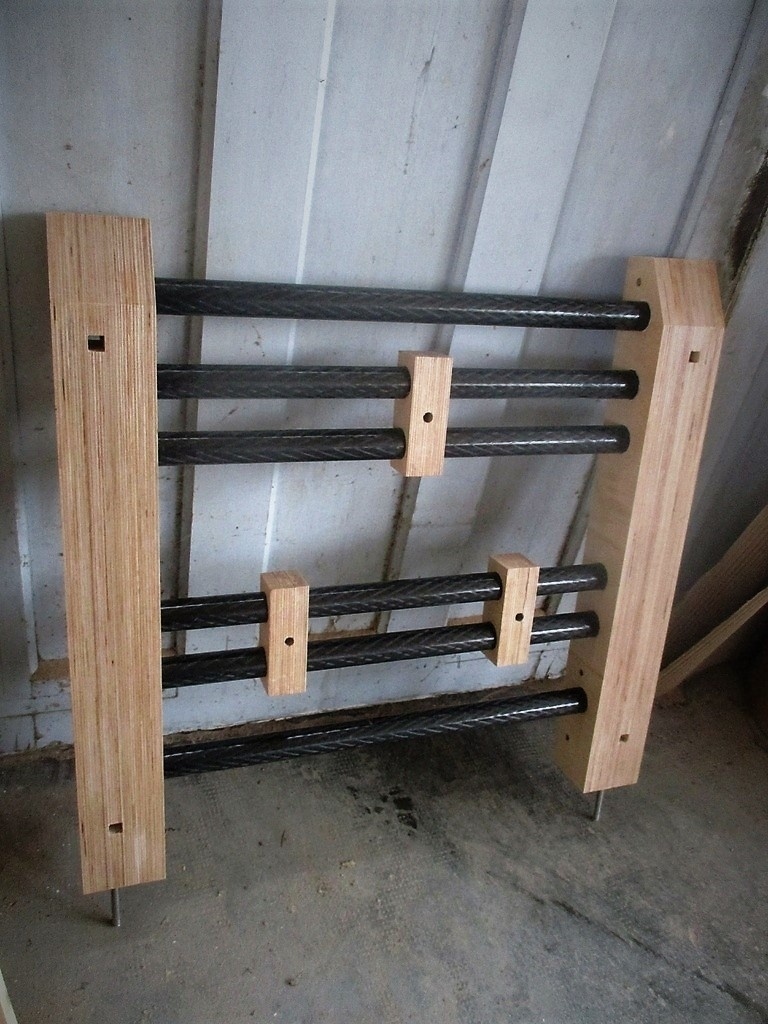

La "charpente" est réalisée avec 8 gros tubes carbone de 50 mm de diamètre.
Le tout est démontable/ montable par une personne seule, et peut-être transporté dans une camionnette.
Les pièces bois ont été découpées sur une cnc, tout est préusiné, il n'y a qu'à assembler. Ce qui fait que je n'ai mis que 15 jours pour le réaliser. Mais bien sur, il a fallu concevoir et un peu réfléchir avant...
Les optiques seront réalisées par un artisan opticien de renom.
La monture sera équipée d'une motorisation et d'un système de pointage automatique des objets dans le ciel.
La construction:

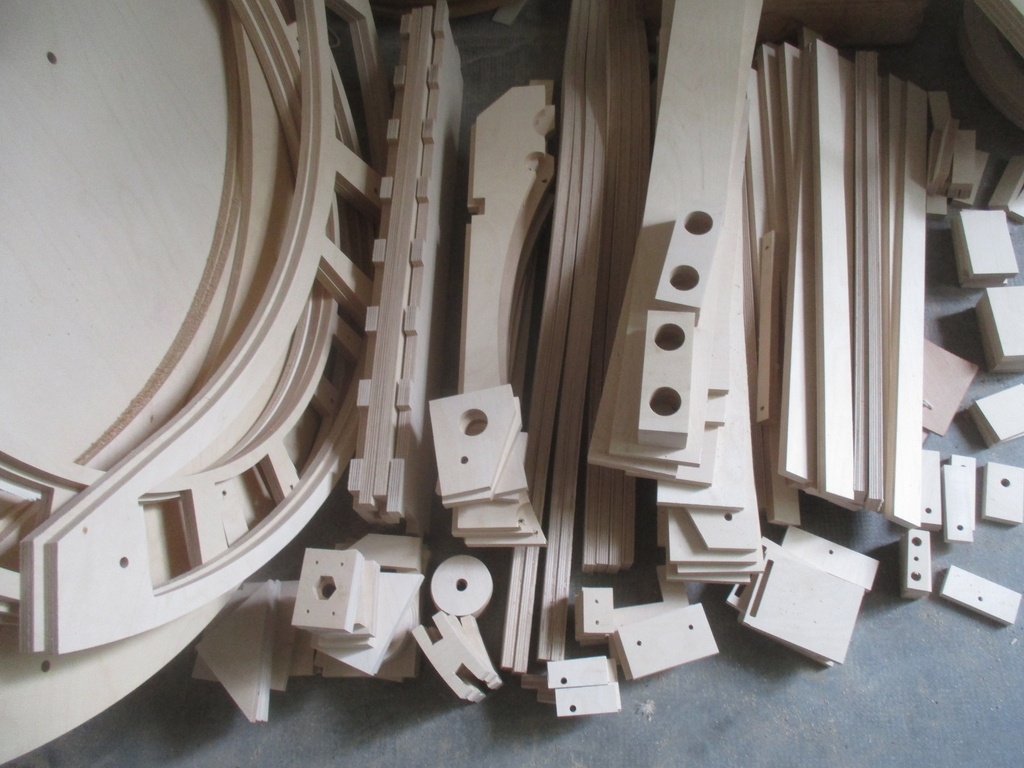

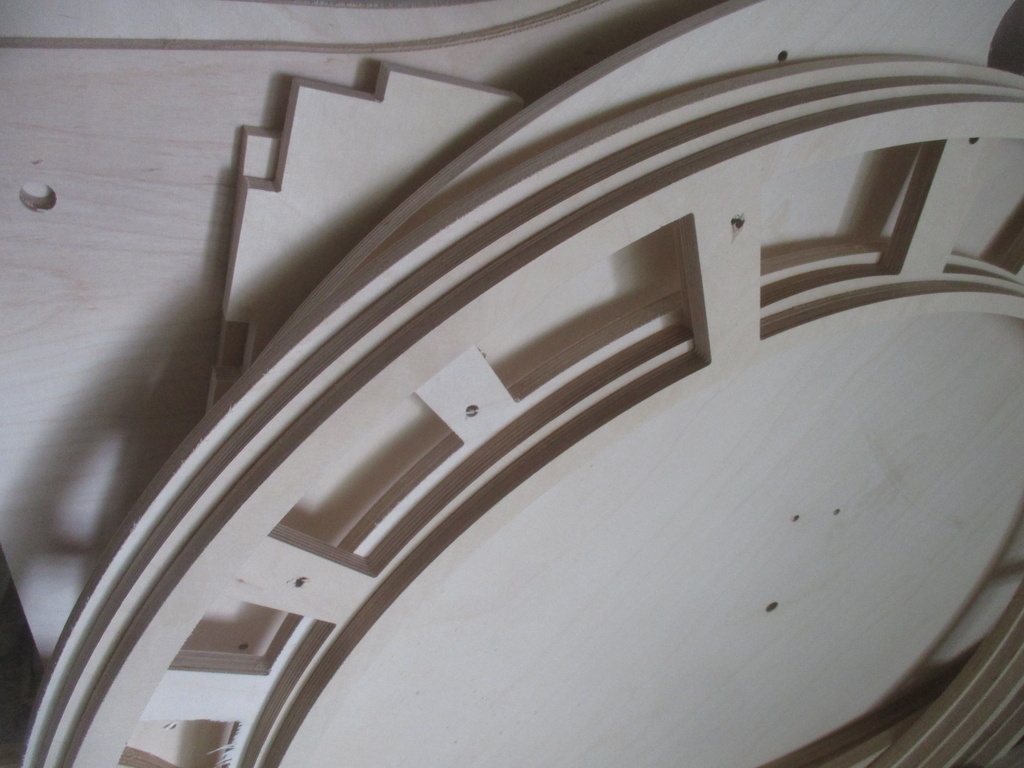

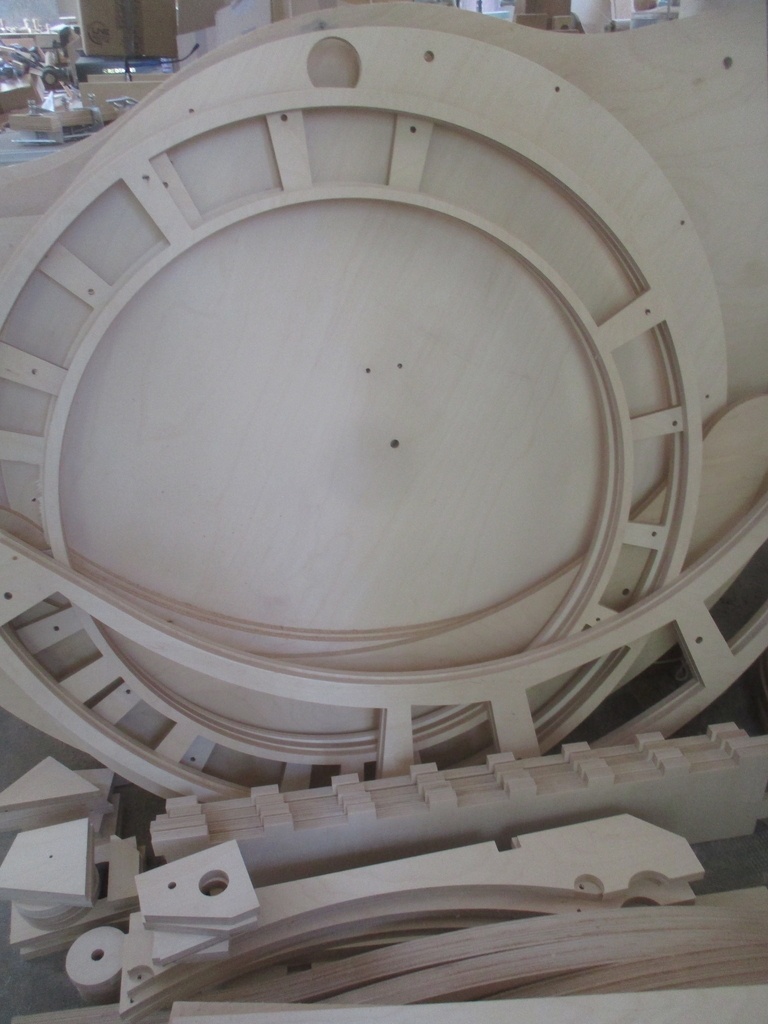

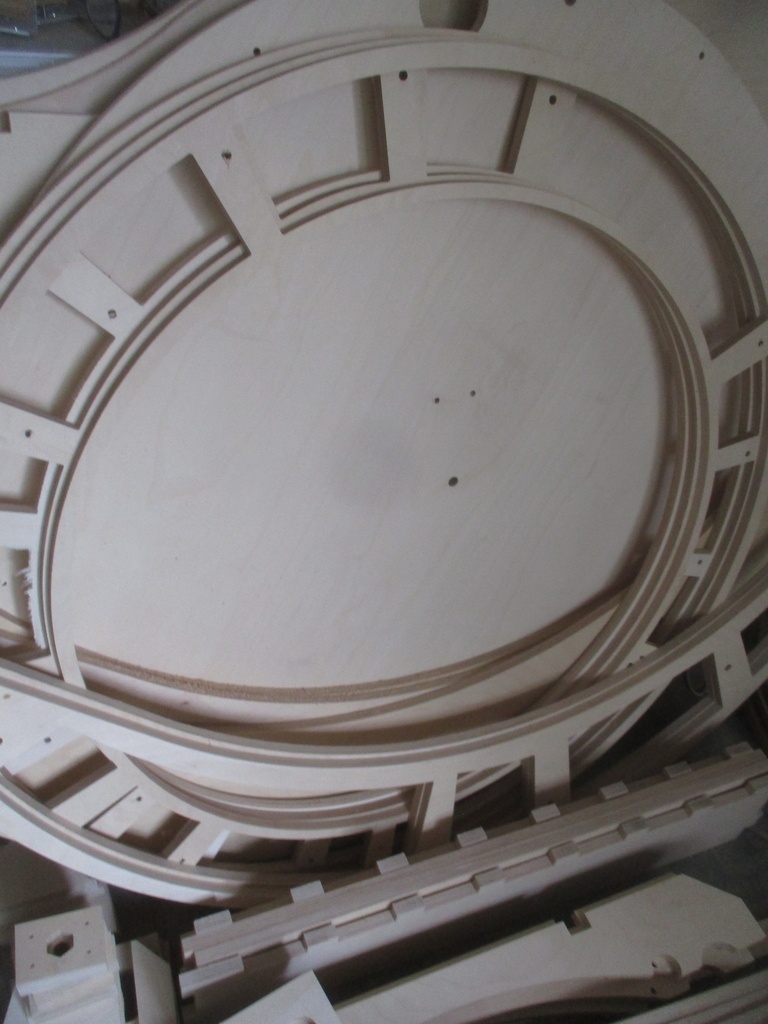

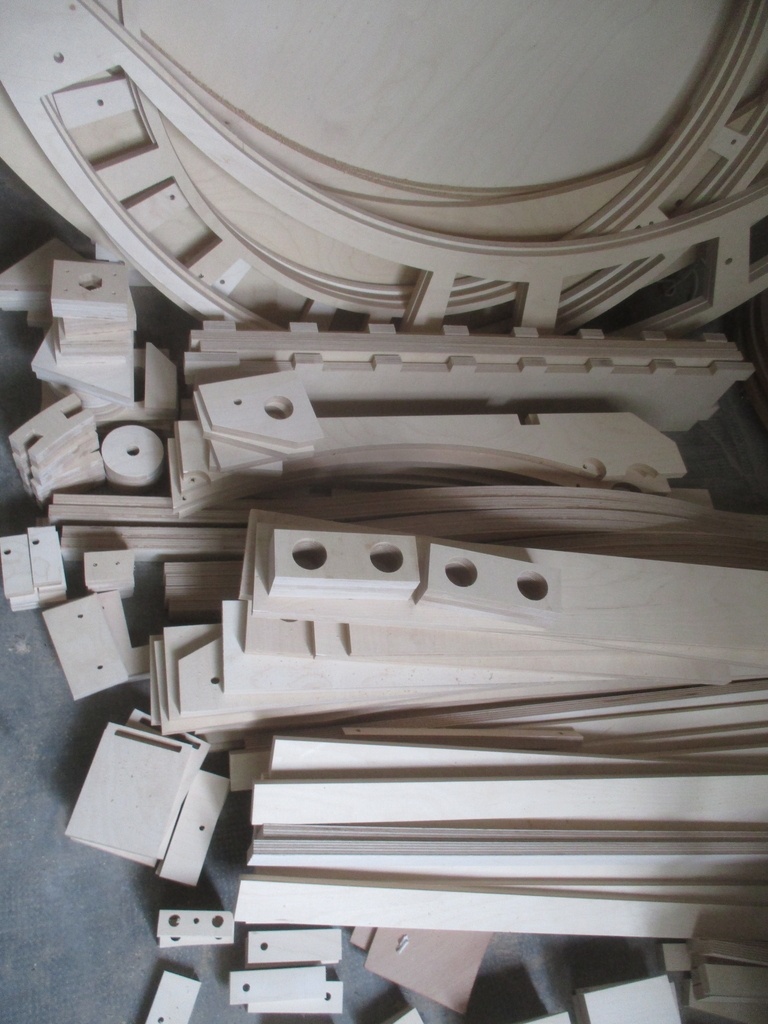

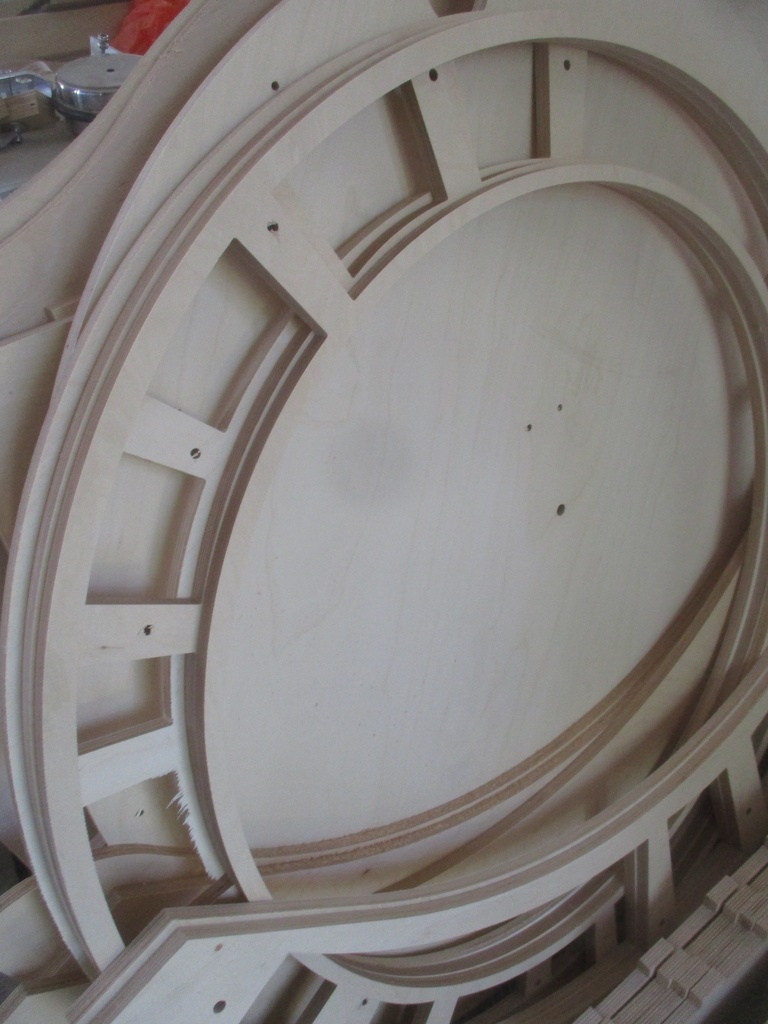

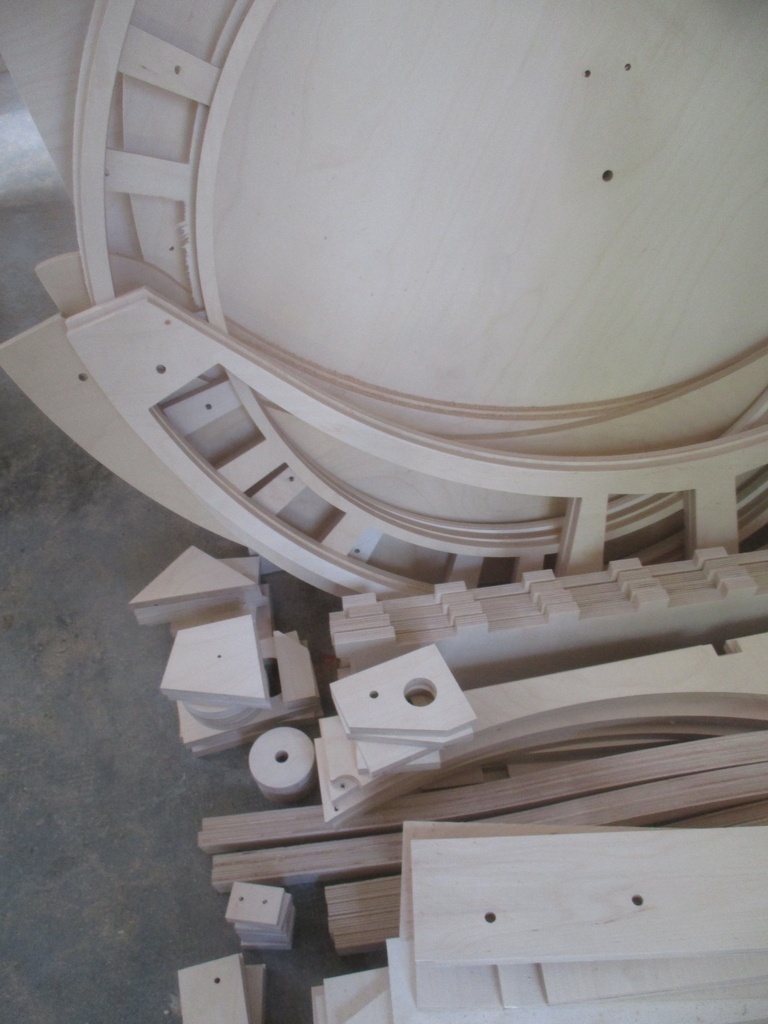

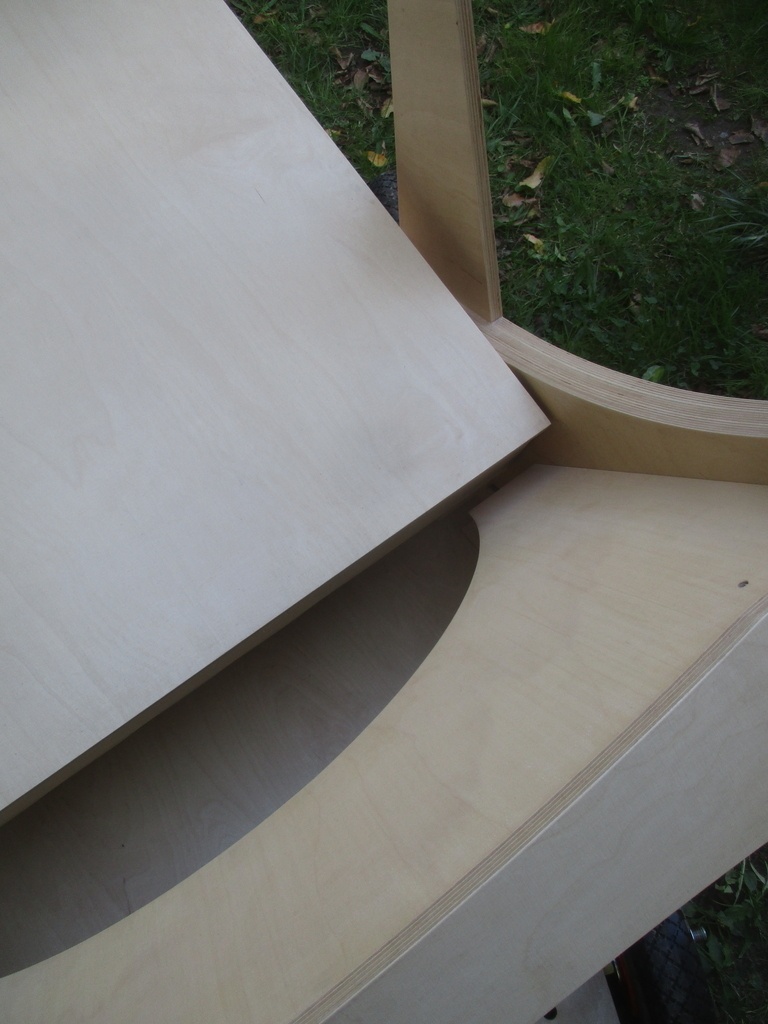

Les pièces découpées par cnc:

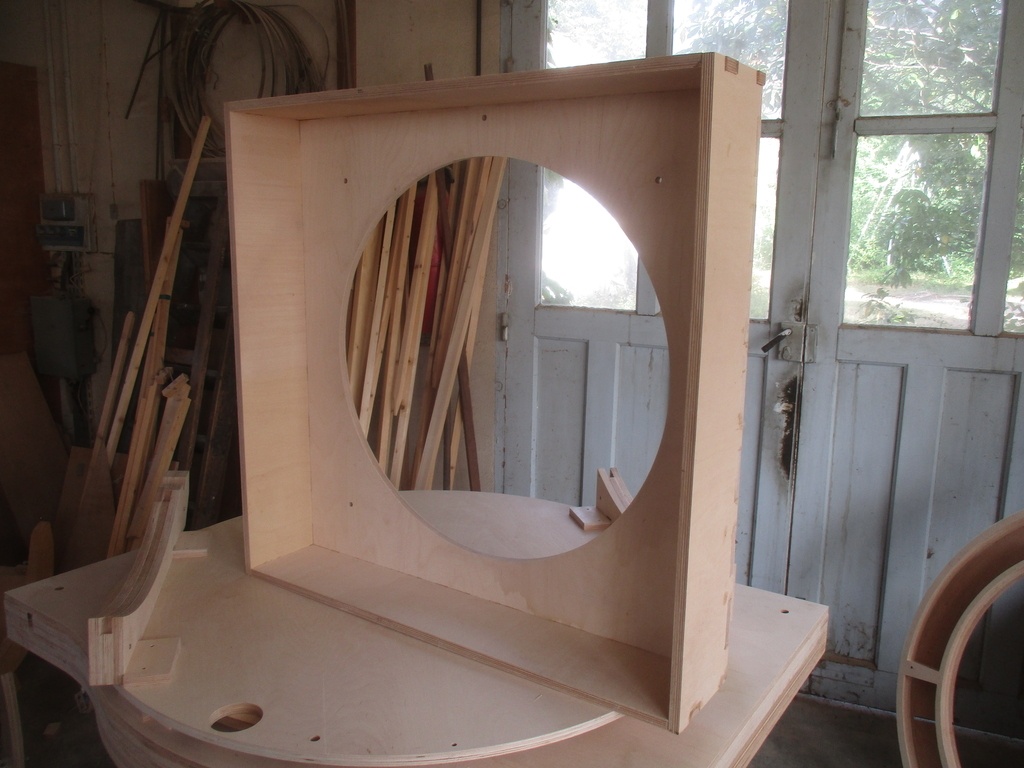

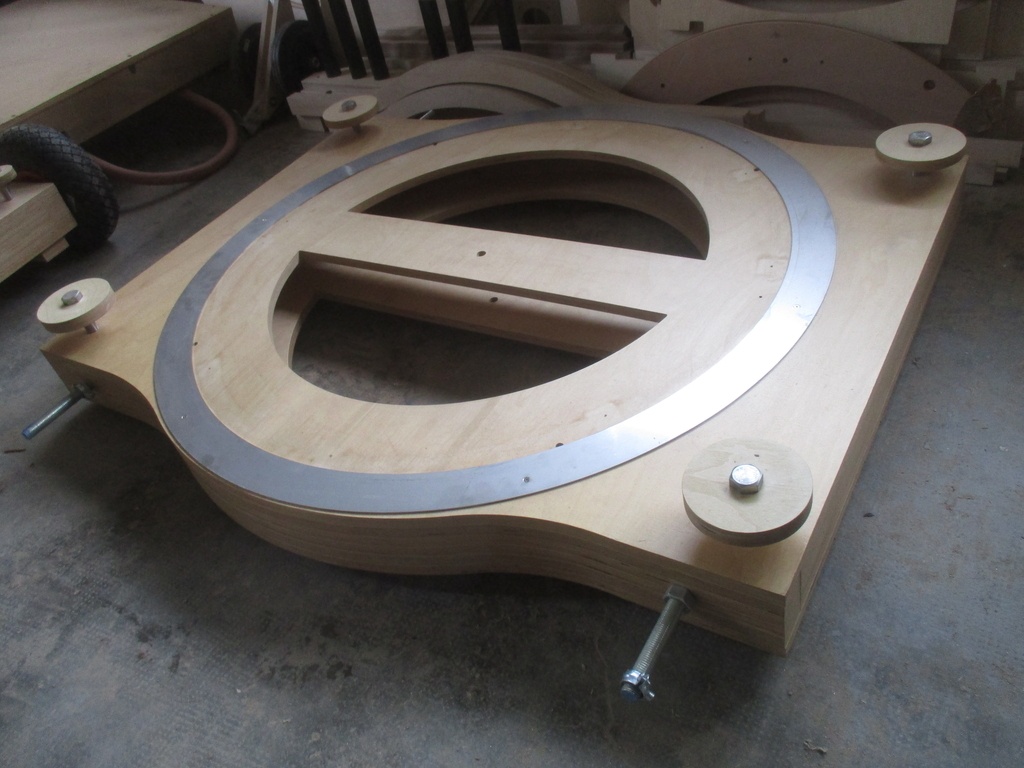

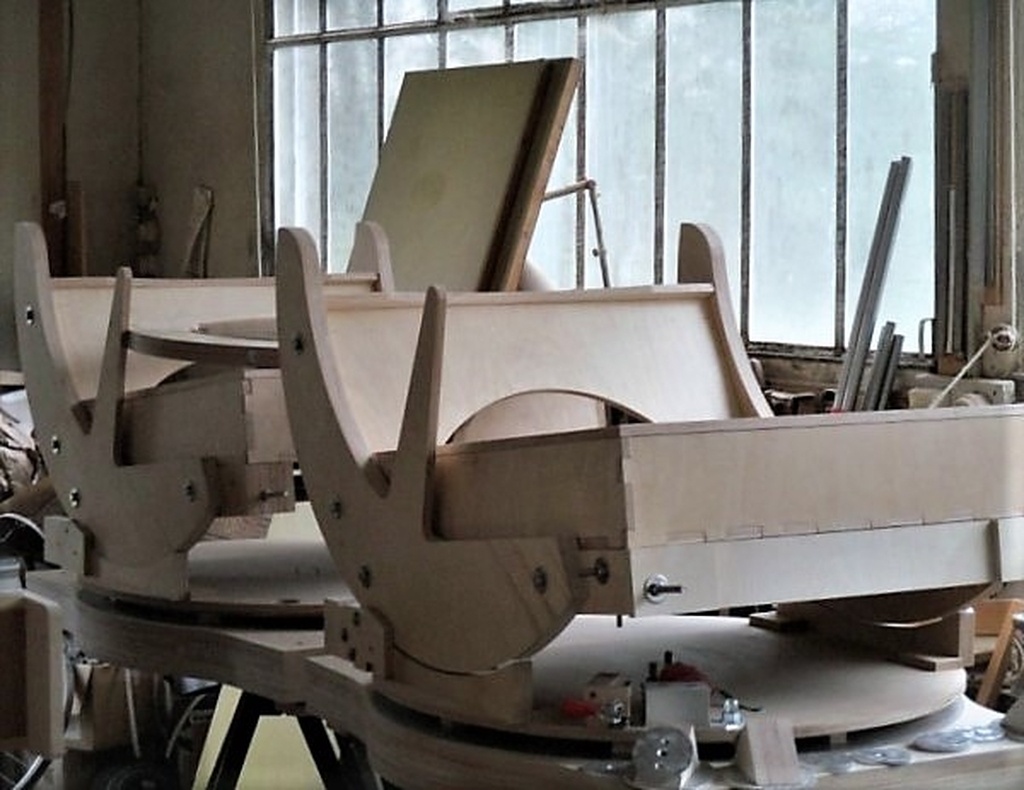

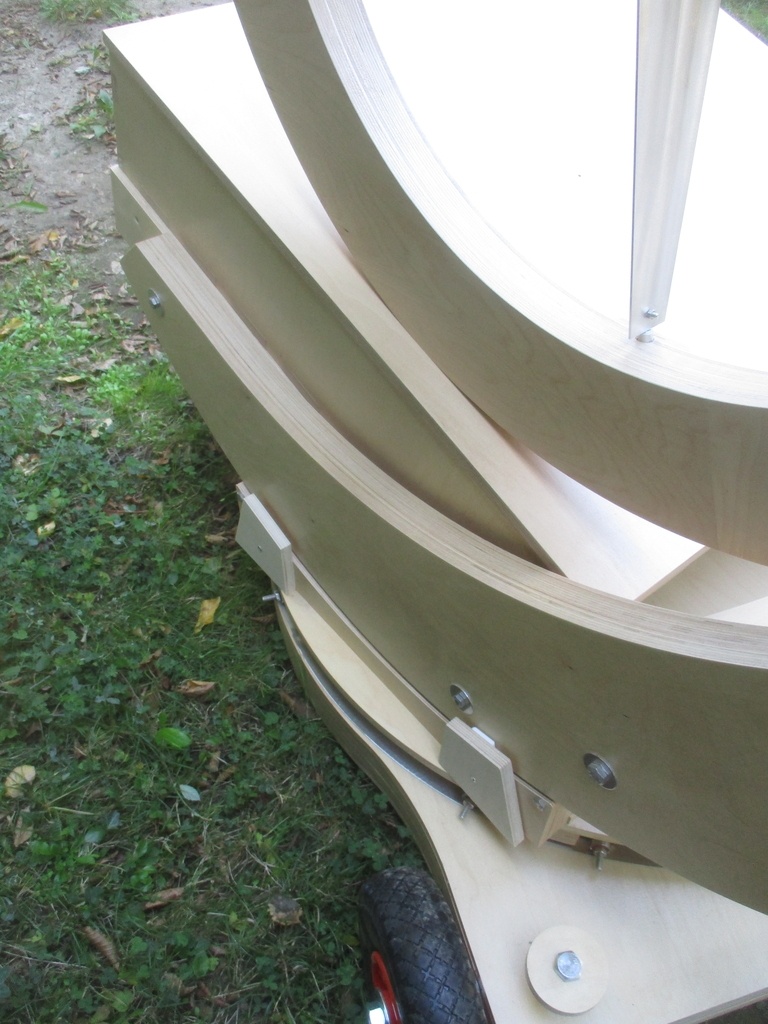

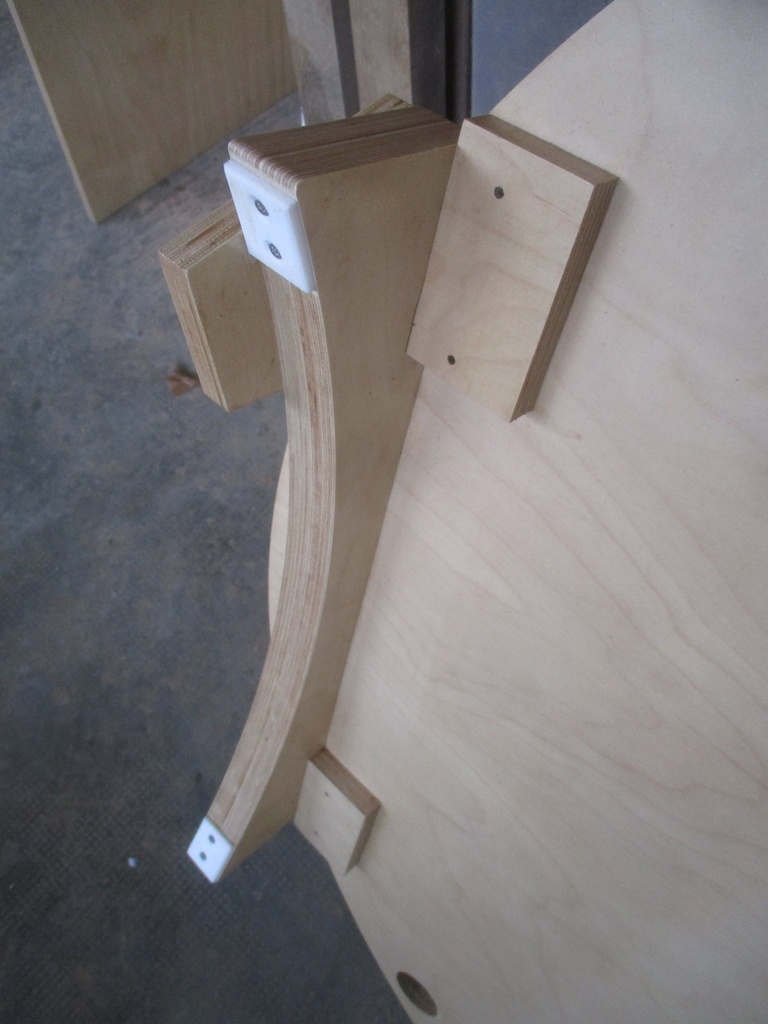

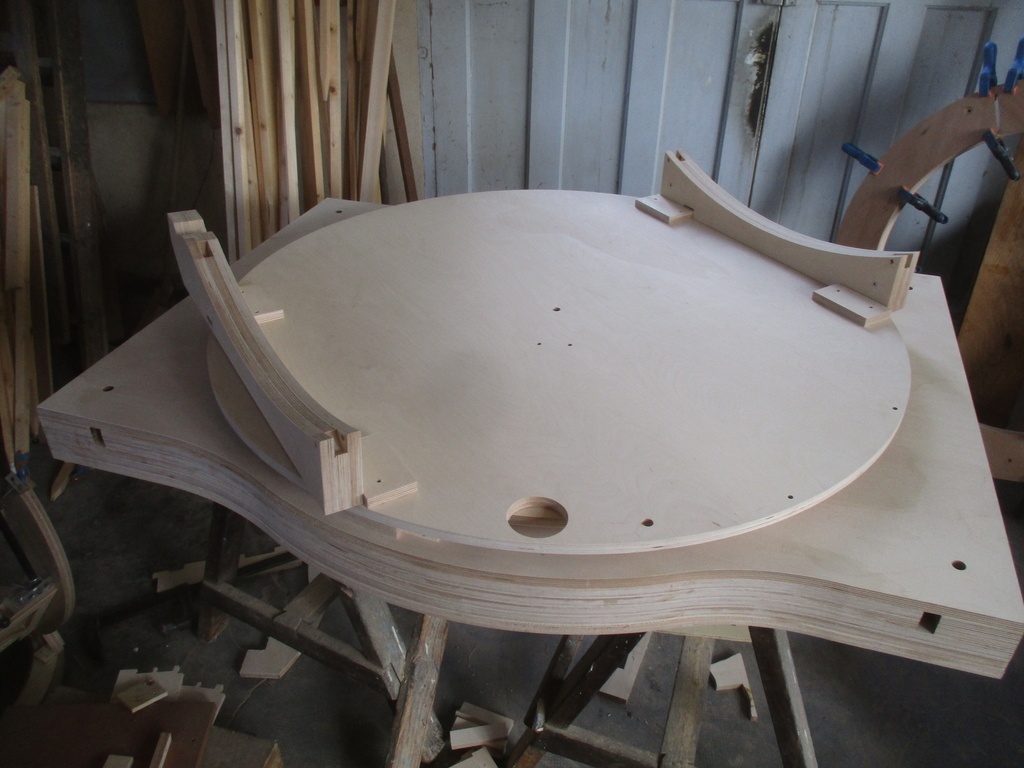

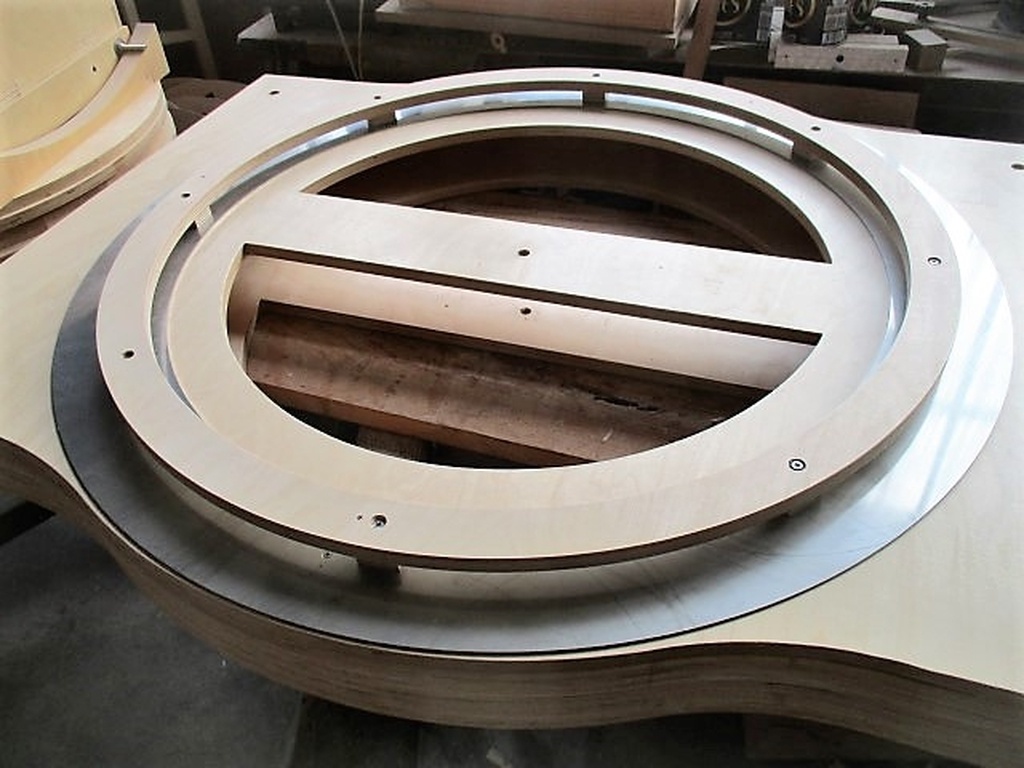

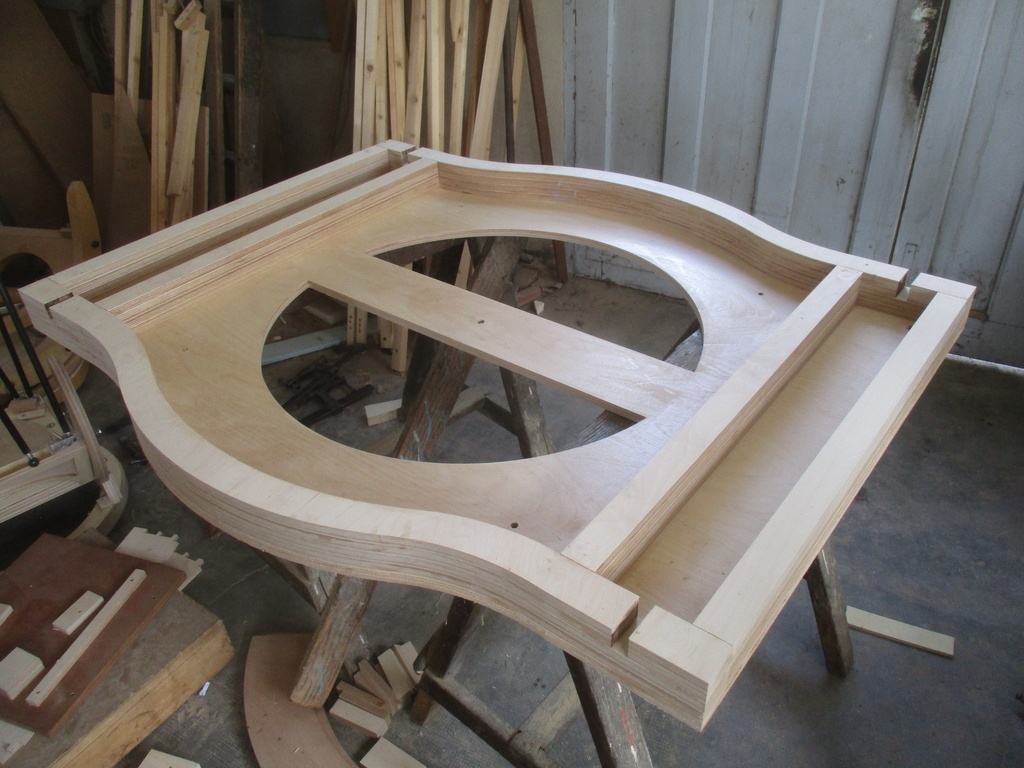

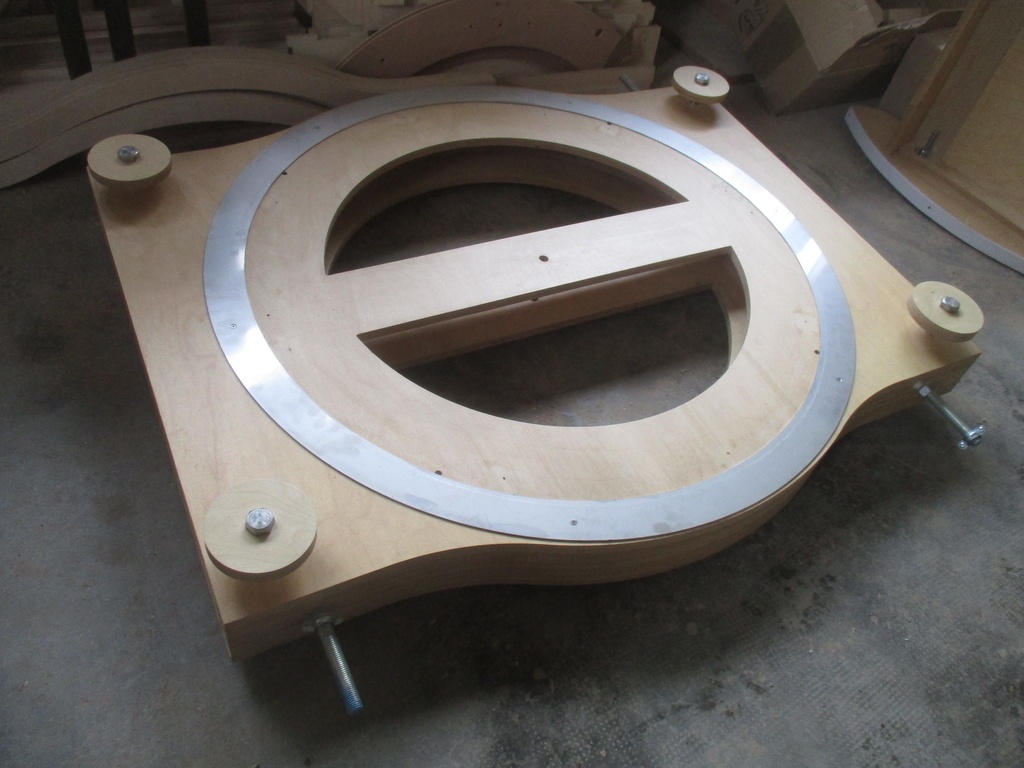

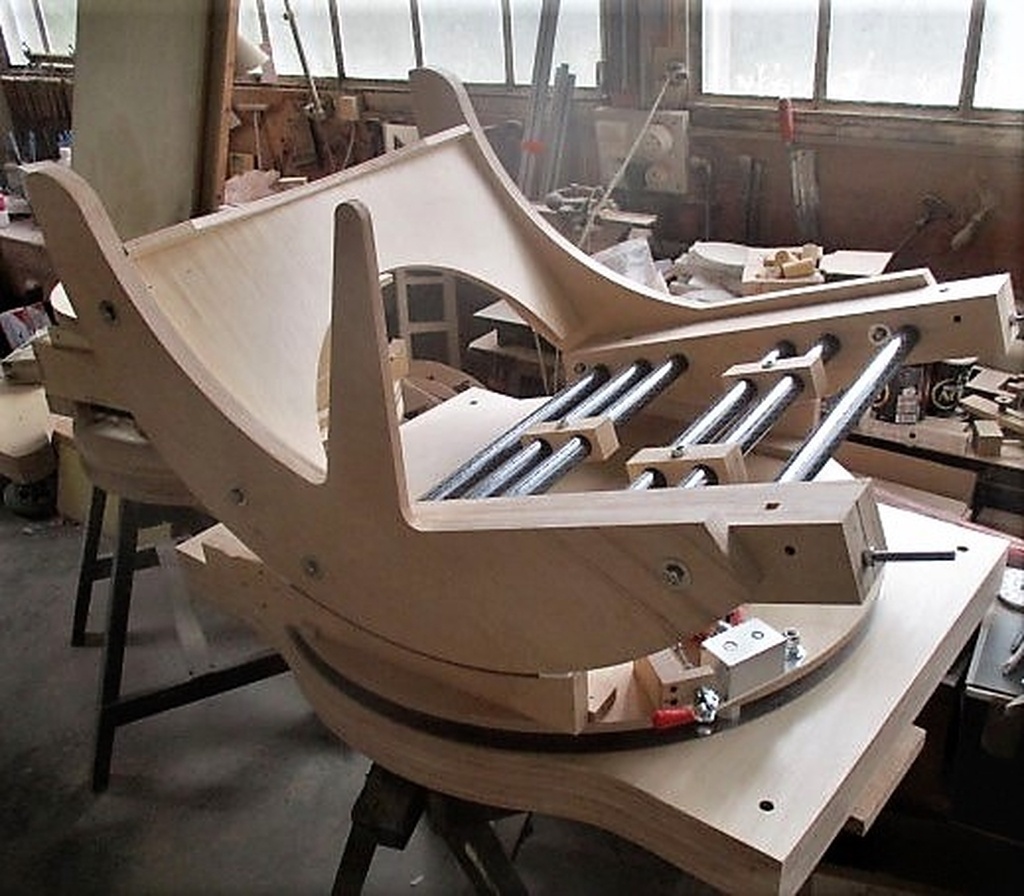

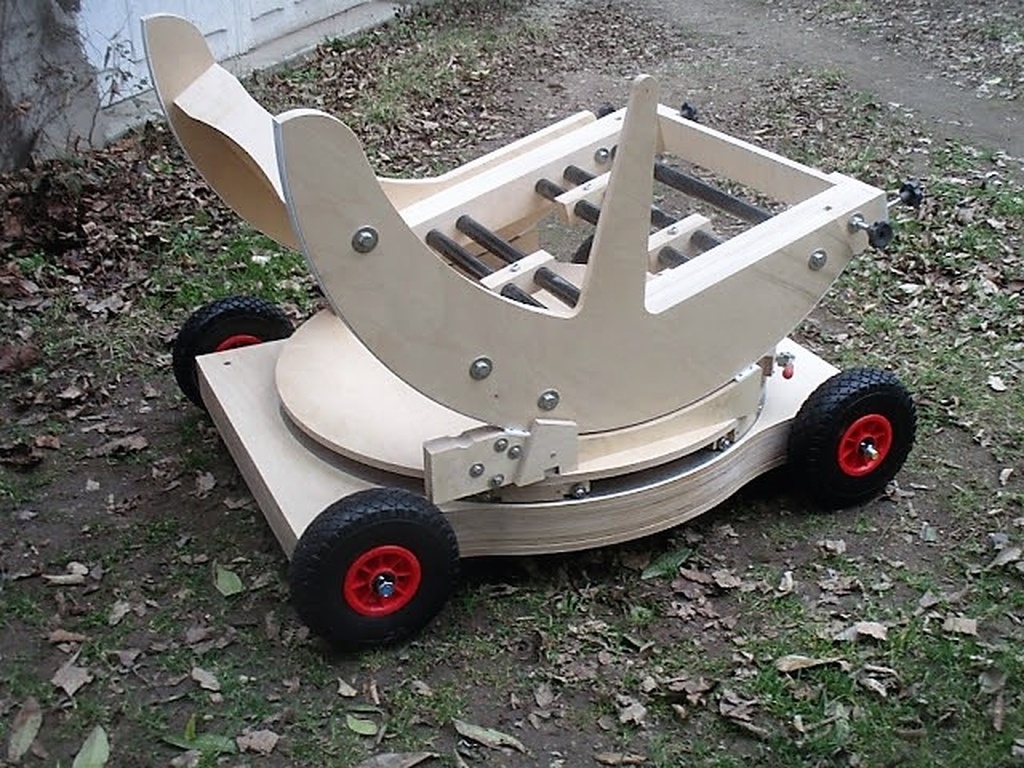

Assemblage de la base:
.......

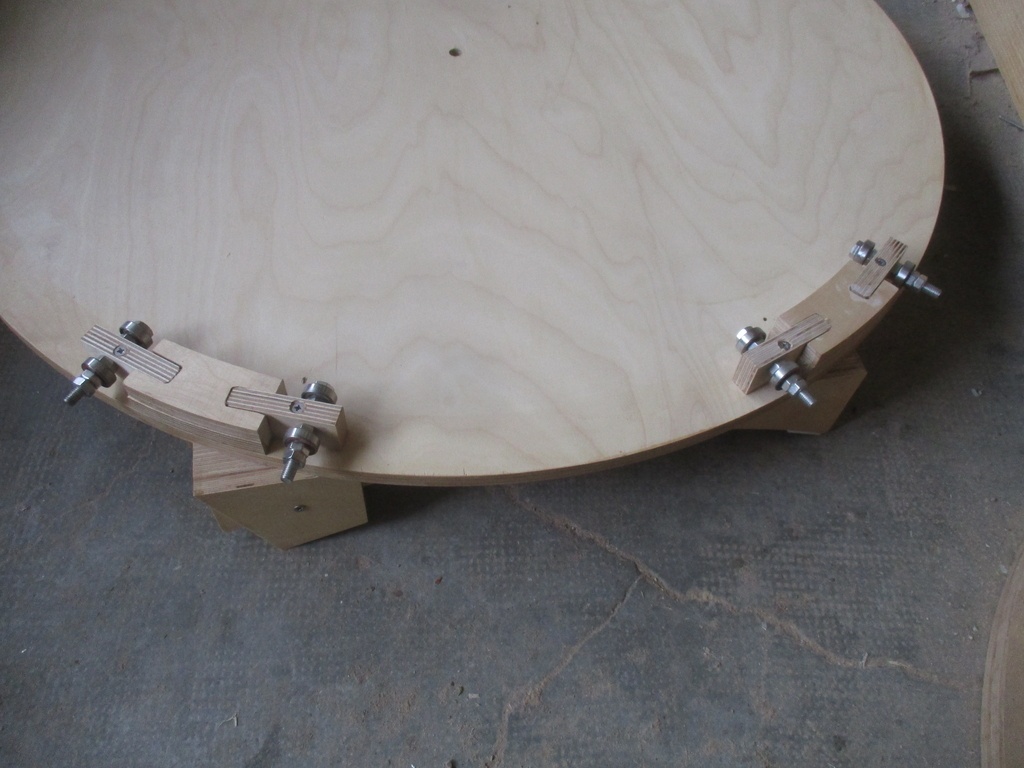

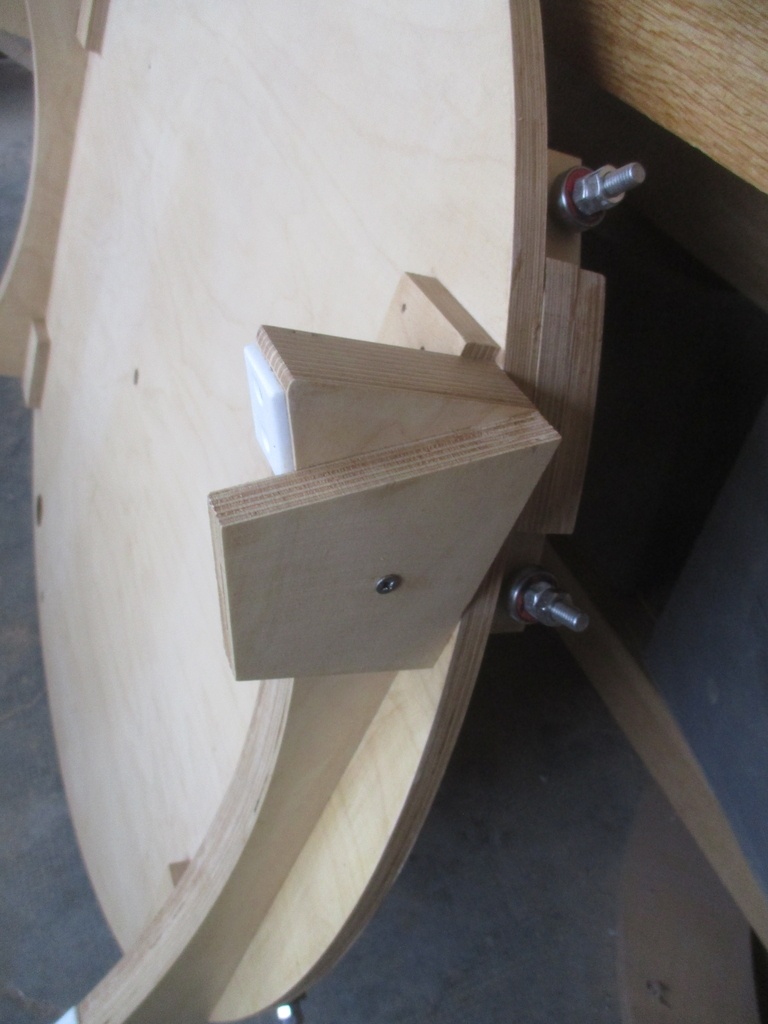

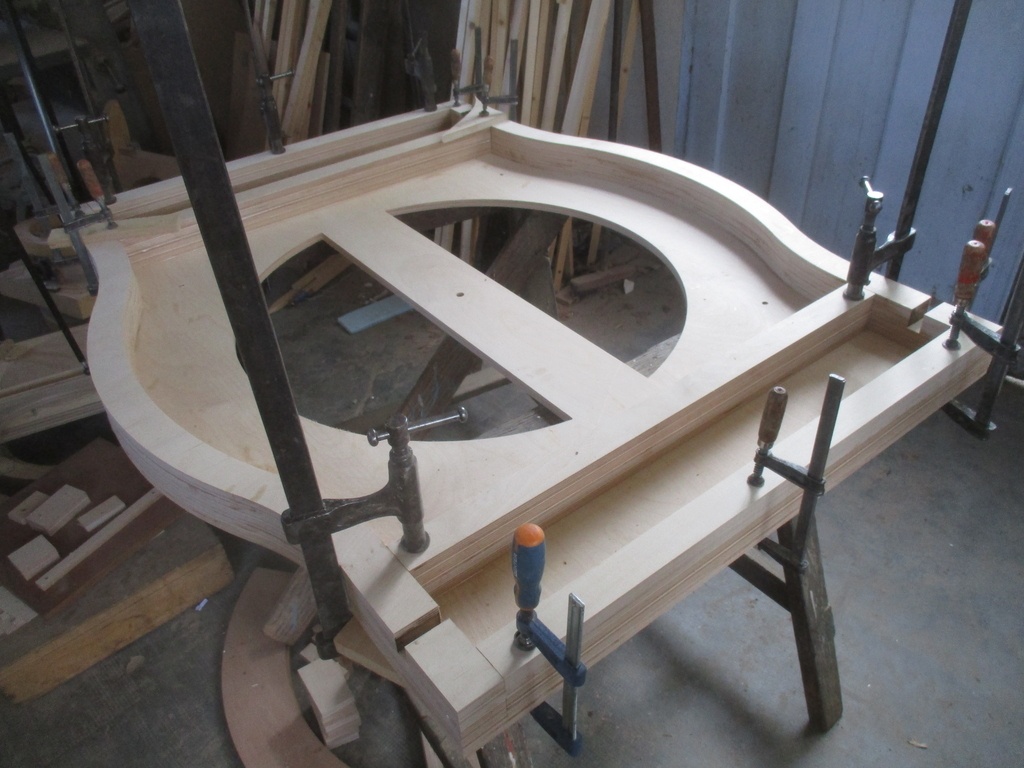

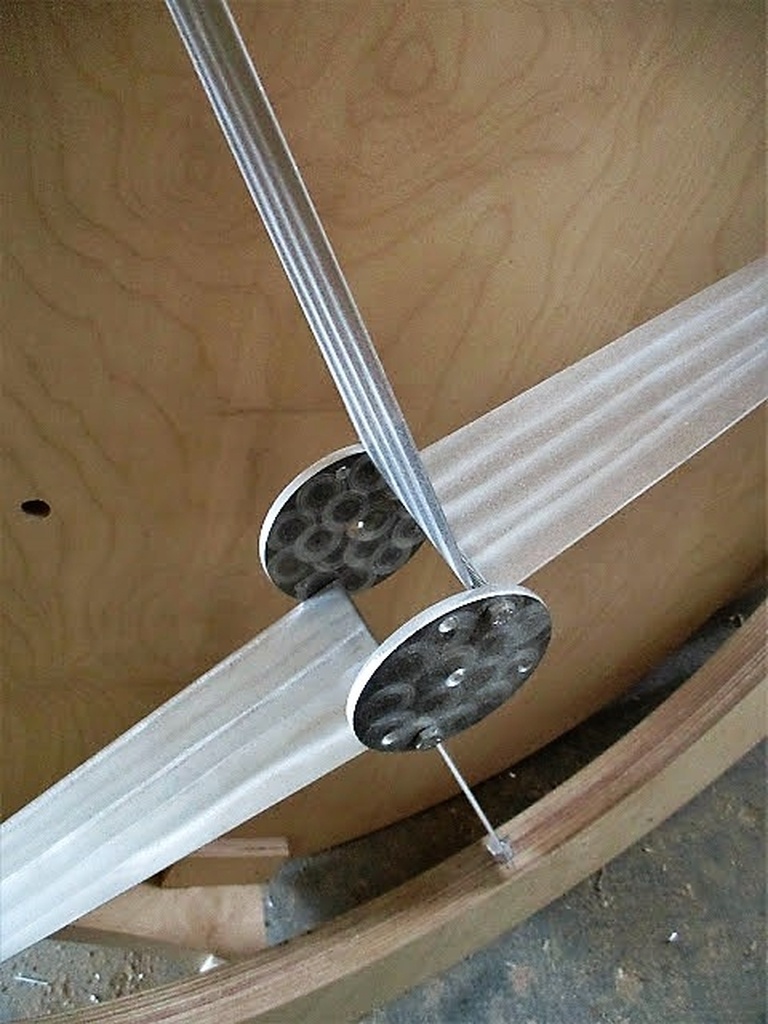

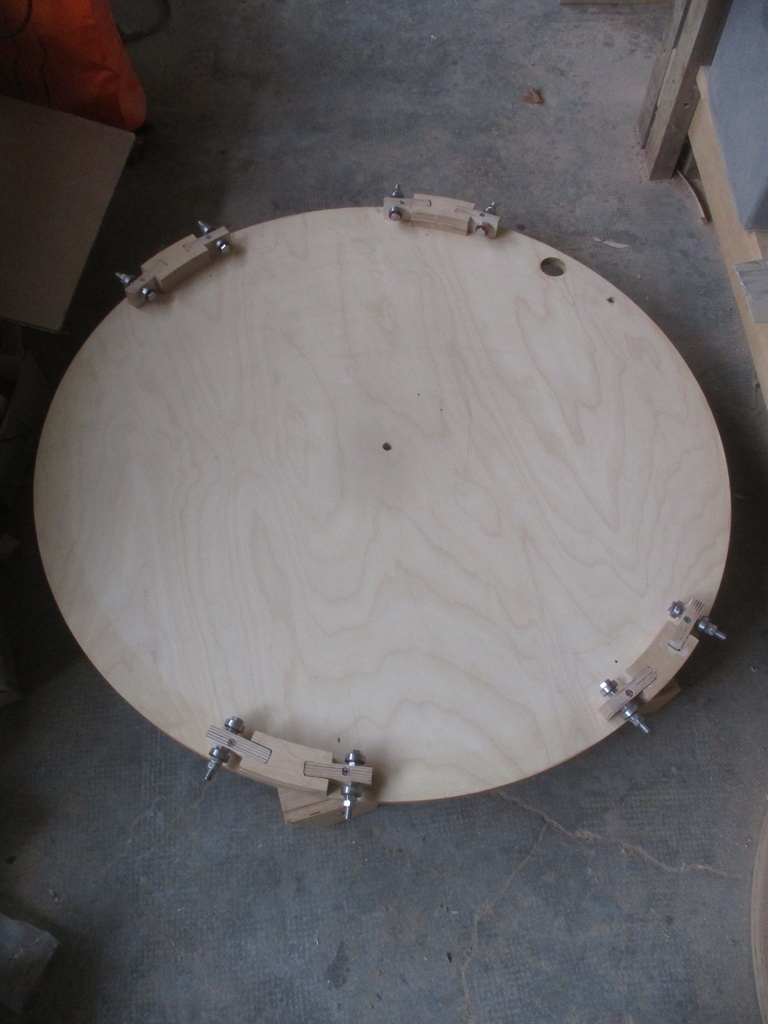

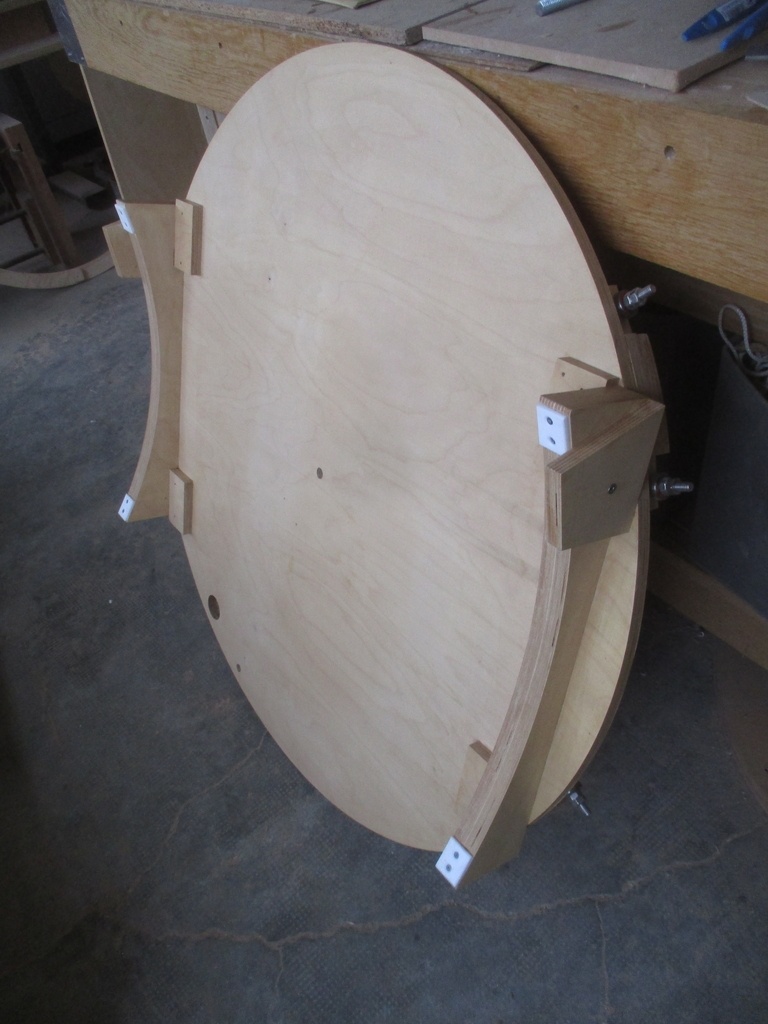

Le berceau supportant le miroir primaire:

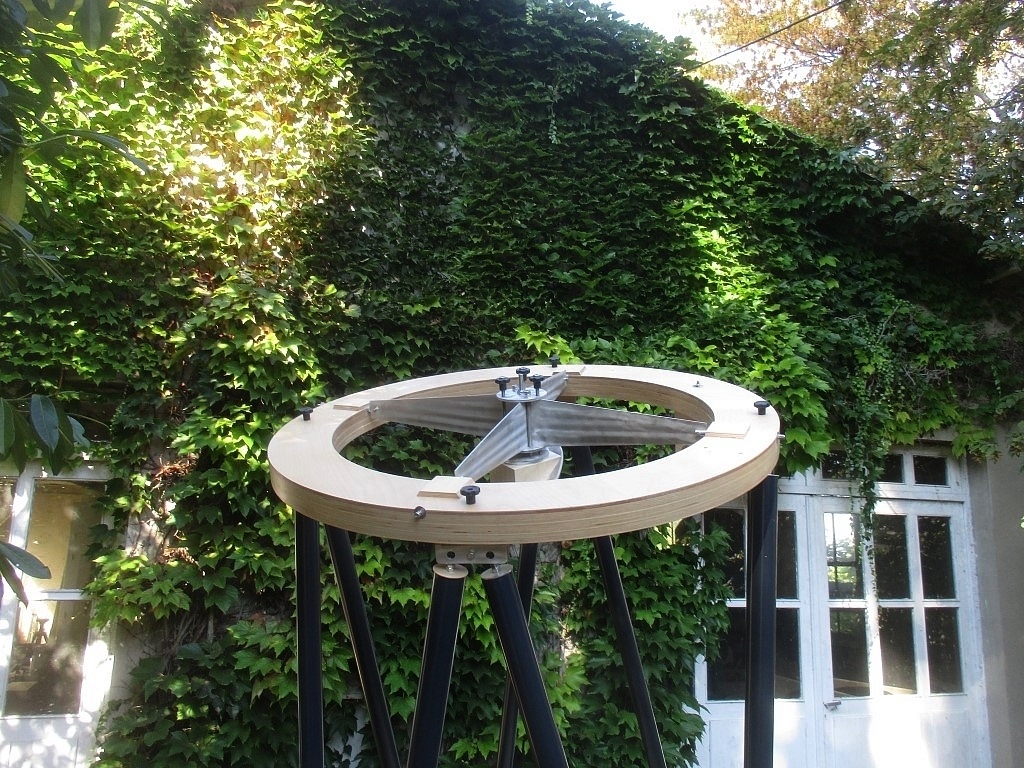

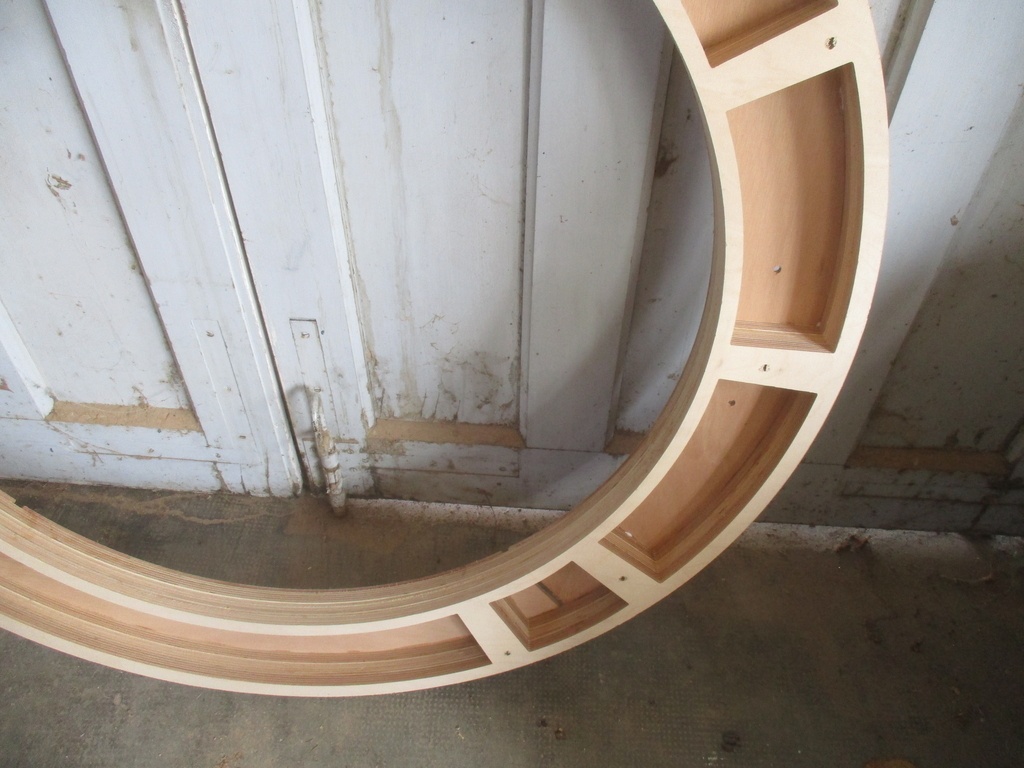

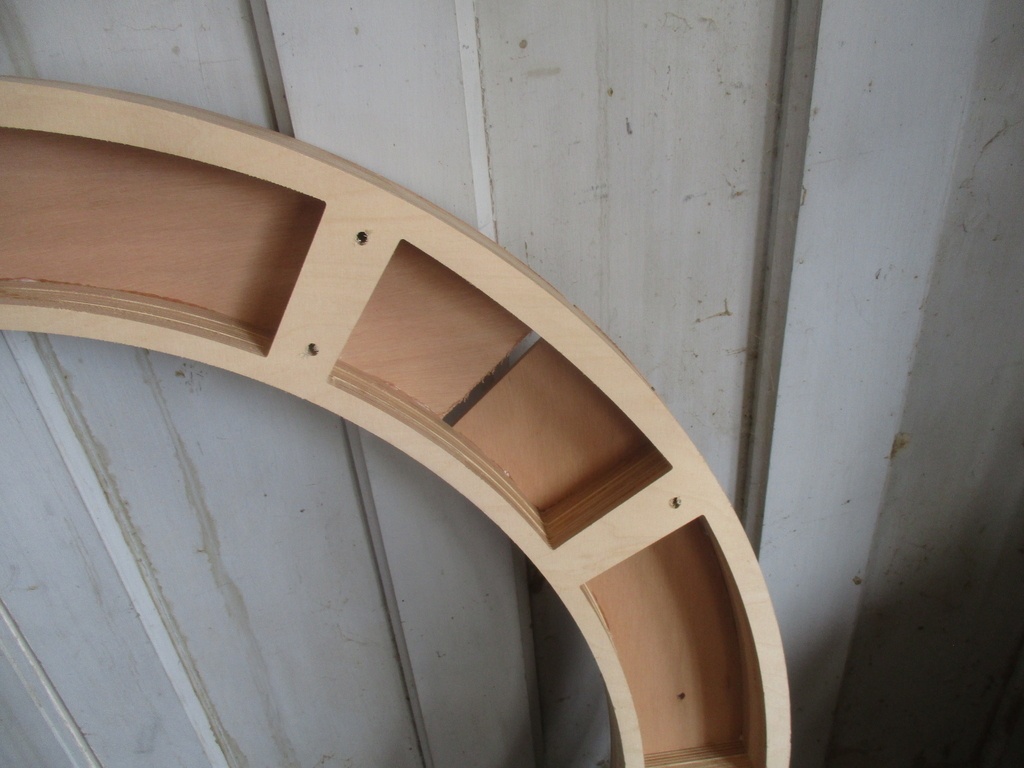

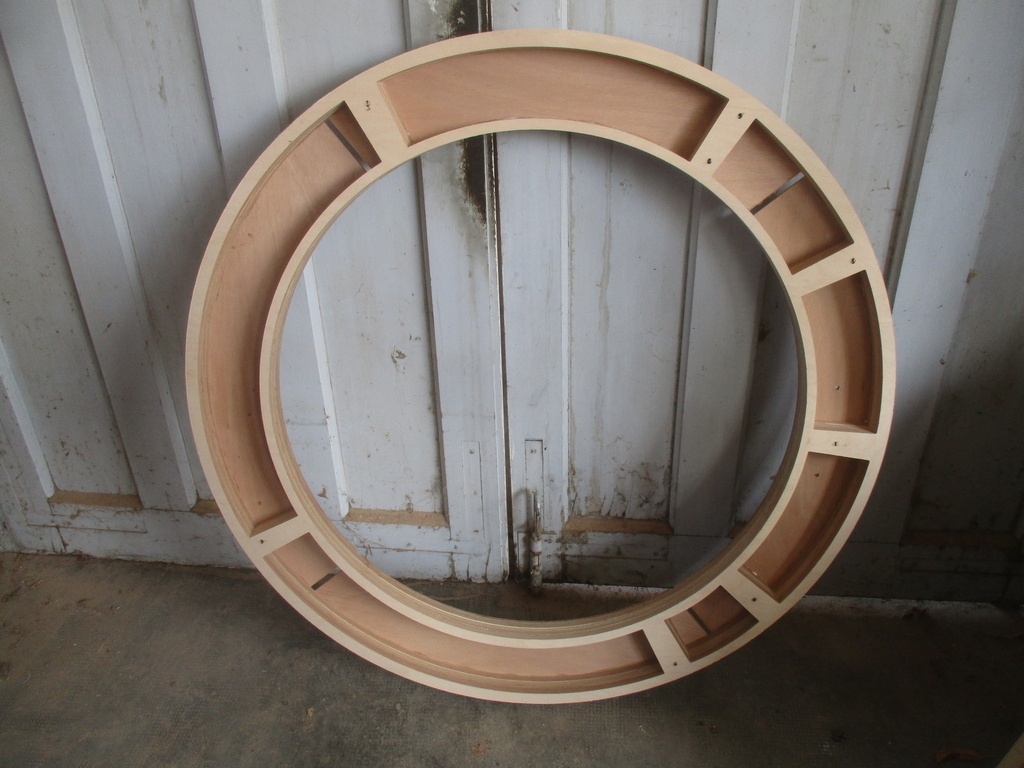

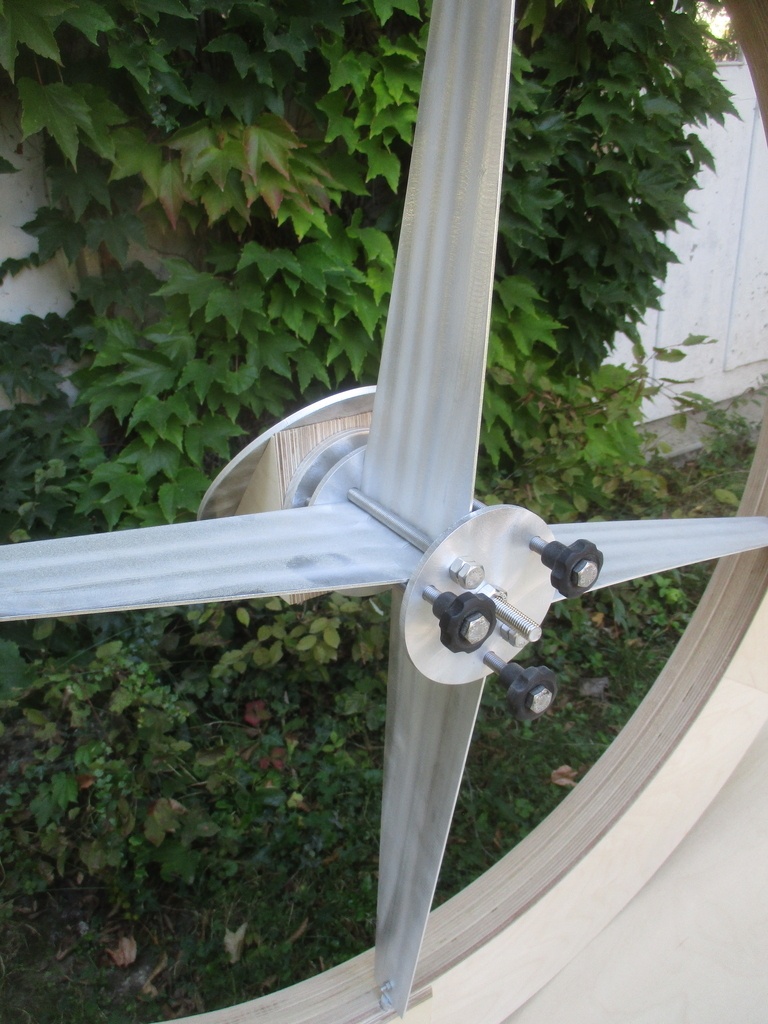

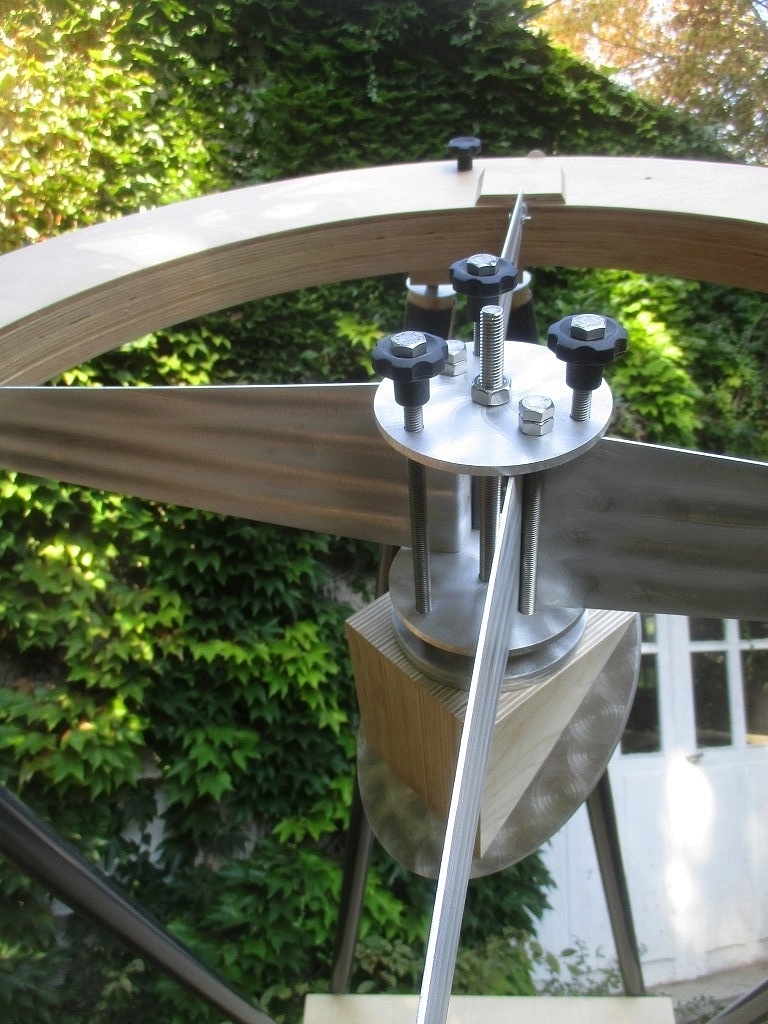

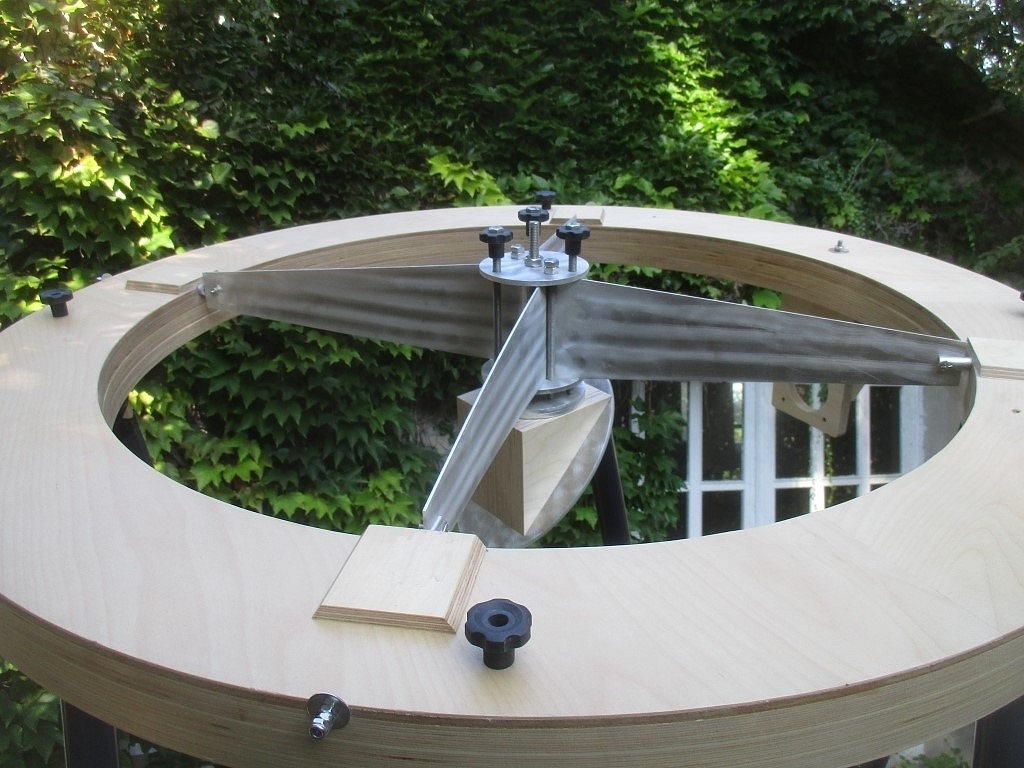

Anneau supérieur "composite", alvéolé, rempli de polystyrène extrudé, pour être plus léger:

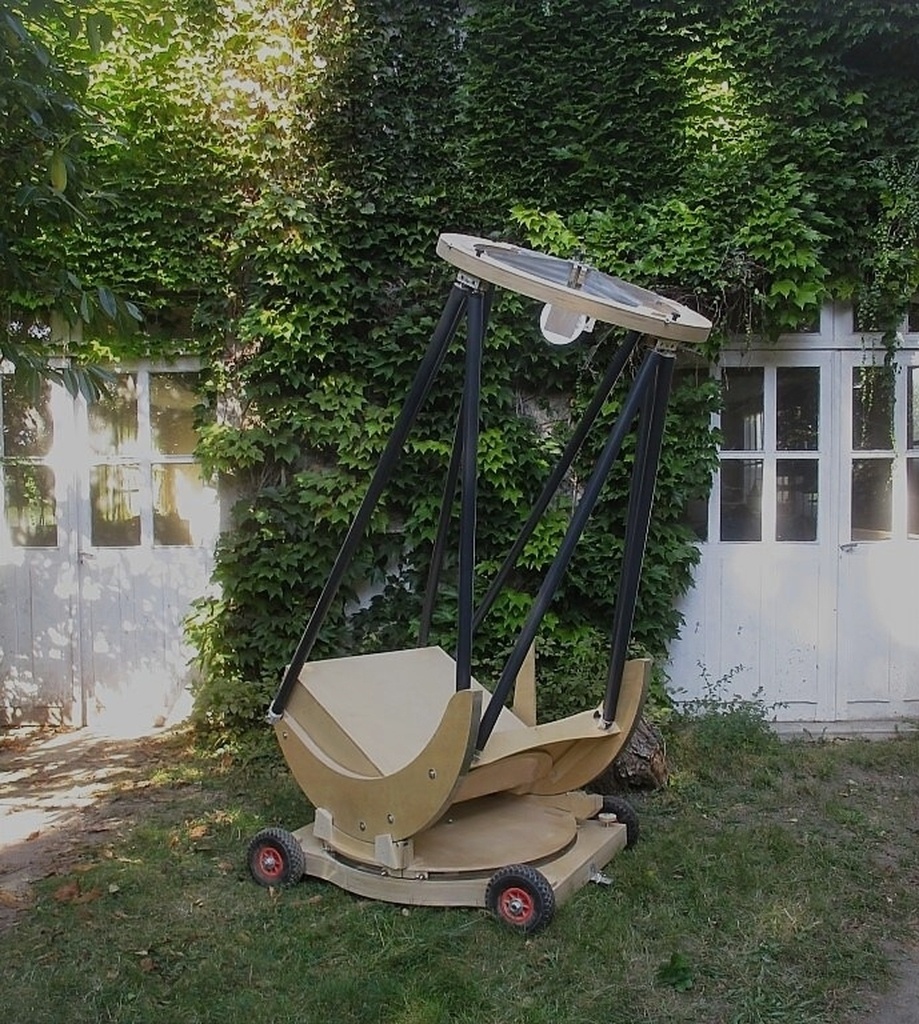

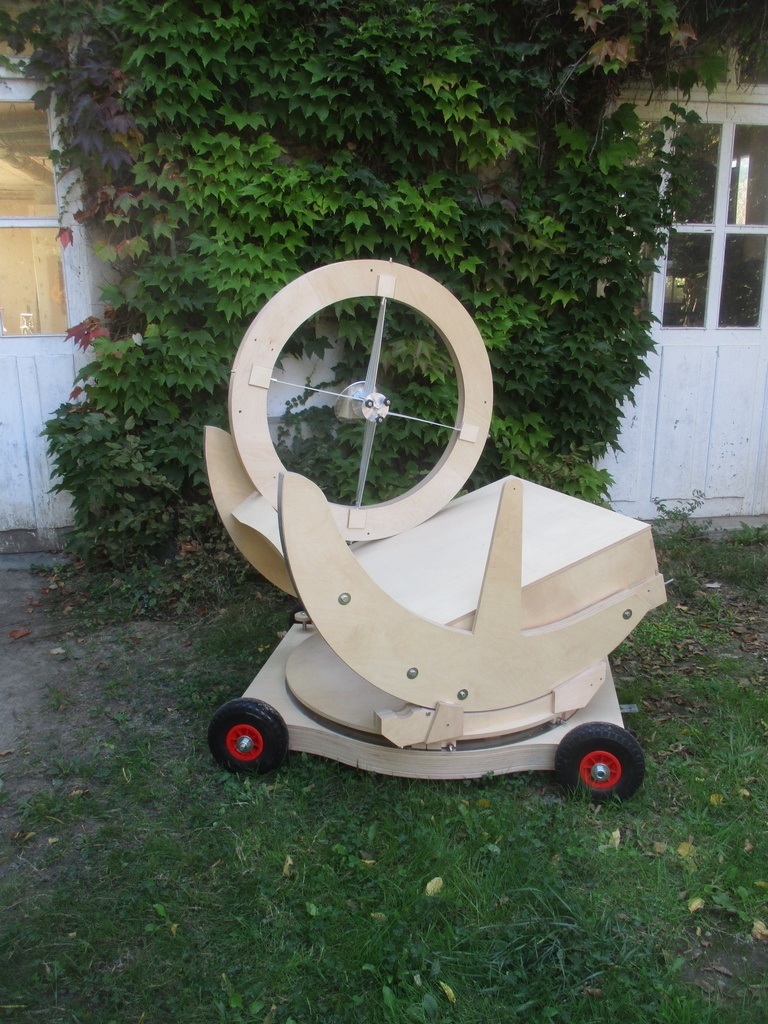

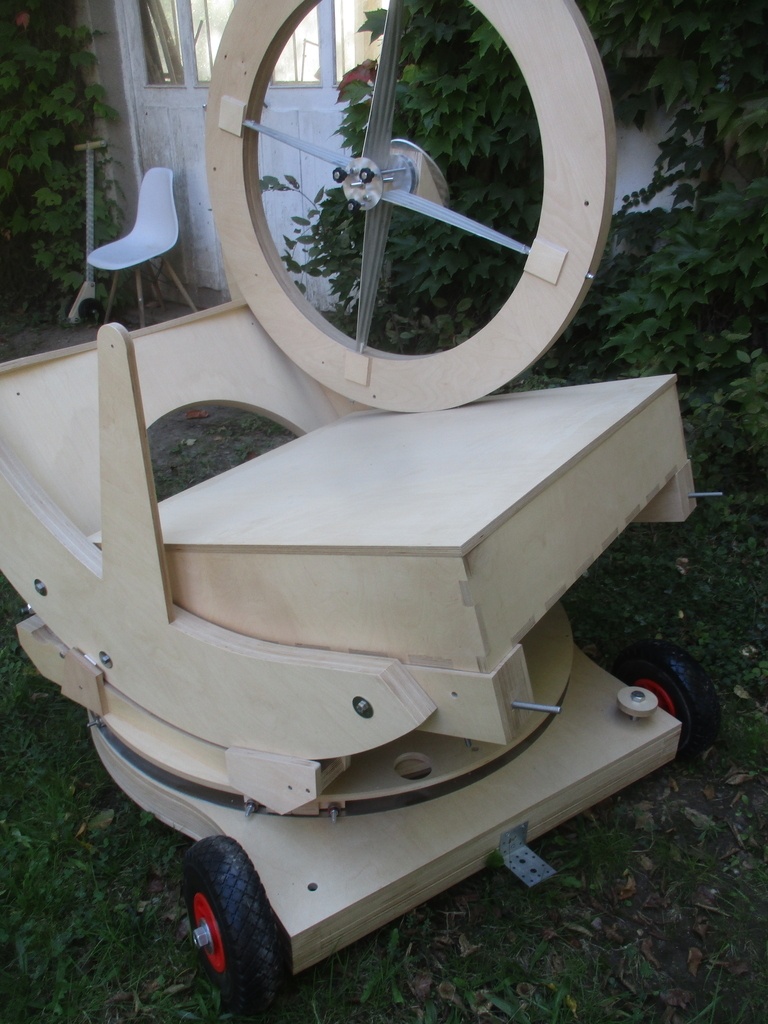

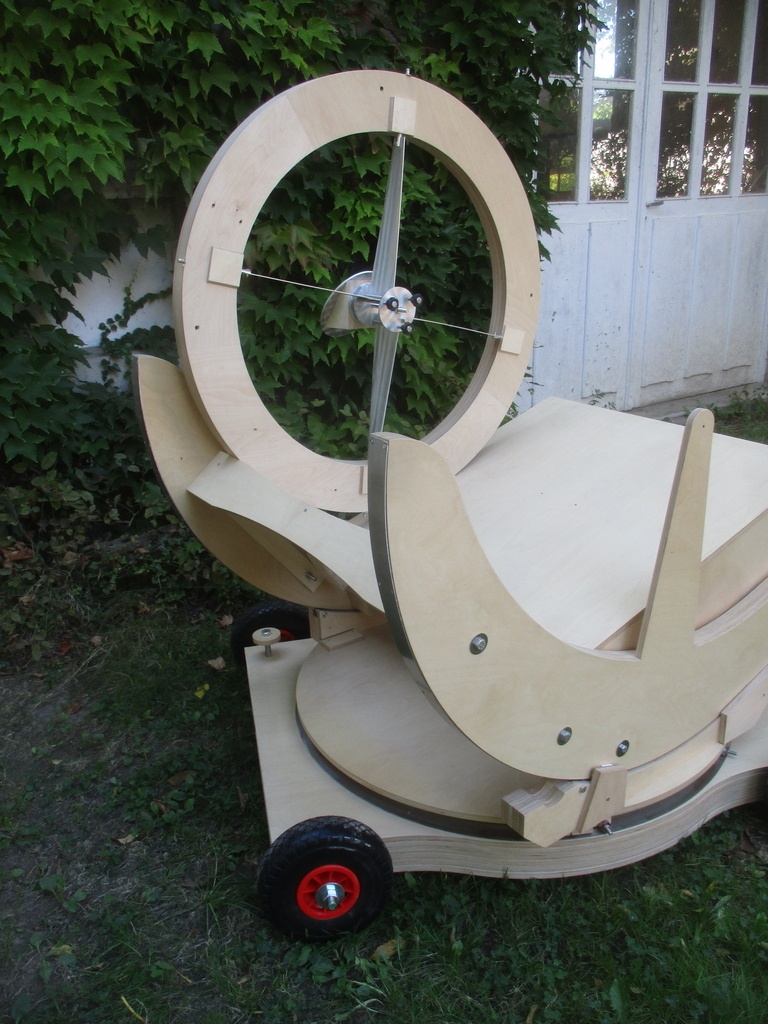

Assemblage final:
Licence
Discussions
Impressionnant, mais la forme ne me semble pas très ergonomique pour une tondeuse à gazon.
tu m'as coupé l'herbe sous le pied
belle bête, en tout cas
ebenober
Wow impressionnant!
) ? ou caméra?
Petite question : avec un bébé de cette taille là on ne peut pas regarder directement dans l'optique ou alors c'est tabouret / escabeau (du coup il faudrait en fournir un pliant ou démontable pour aller avec
Erebor L'oculaire, est à 2,5m. Il faut donc un escabeau.
Camera, on peut le faire. Mais ce n'est pas trop l'intérêt. Ce genre de grand télescope sert à récolter des photos qui arrivent directement sur la rétine après avoir voyagé pendant des millions d'années. C'est ça la poésie du truc...
moi je suis curieux de le voir "en fonctionnement" et de voir les images qu'on peut sortir avec un tel joujou !
Rico29 Pour le voir en fonctionnement, il faut venir observer avec ses yeux. Ce genre de télescope peut faire des photos, certes, mais ce n'est pas vraiment l'intérêt ( les petits télescopes amateurs permettent de faire de très belles photos). Ici, on est sur du visuel, des photons qui arrivent directement sur la rétine. Rien à voir avec les photos. On est ici chez les "poètes".
Par contre, avec ce genre de grand diamètre, on peut voir plein de galaxies situées à plus de 50 ou 100 millions d'années lumières, des couleurs sur de belles nébuleuses, des détails sur les bandes de Jupiter, etc, etc...
ça fait rêver, dommage que tu sois aussi loin de chez moi !
Rico29 C'est sûr, 50 millions d'années c'est pas à côté...
Incroyable.
C'est le VLT en bois.
Nairod Non, le ELT!
fr.wikipedia.o..._géant_européen
Kentaro Ooouh classe !
hello
as tu pensé déjà a varier les design en profondeur ??? (forme, couleur, matière)
sylvainlefrancomtois En 15 ans et 250 télescopes, j'ai eu le temps d'expérimenter pas mal de choses...
Il reste des choses qui ne changent pas:
Ensuite, tout est possible...
sylvainlefrancomtois J'ai fait des télescopes en cp plein, alvéolés, polystyrène + cp très fin, fibre de verre+ kevlar, impression 3D... J'ai un peu tout expérimenté en terme de matières.
Vernis marine, vernis pour parquets, laques de carosserie.
je voudrais en faire en impression 3D résine/bois.
En regardant les sièges auto pour mes petits enfants, je me dis qu'il faudrait en faire tout simplement en plastique injecté très rigide. Mais les moules coutent bien trop cher pour une production limitée.
Superbe engin !
Une question de béotien : 4 roues demandent un sol parfaitement plat pour la stabilité de la bête... comment gérer cela pour éviter que l'image ne blobloltte ?

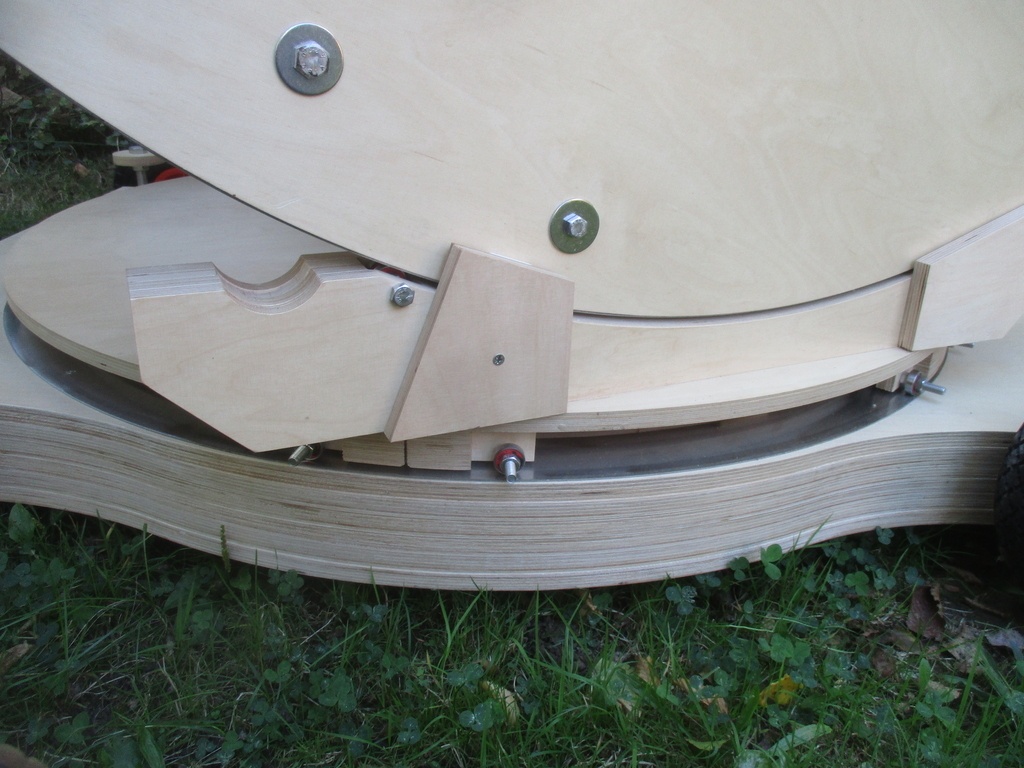

mmahieu IL y a 4 pieds réglables en hauteur, qui permettent de soulever l'ensemble et de désolidariser les roues. Sinon, en effet, ce ne serait pas stable.
Toutes ces pièces me font penser à de l'horlogerie mais pour gros poignets
Magnifique bébé !
Par curiosité, combien coûte le miroir ?
La structure coûte 11 000 € (dont 8 tubes carbone à 3000 €, un porte oculaire à 1500 €), et le miroir coûte 15 000 €. Les artisans opticiens capables de réaliser des grands miroirs de cette taille (et de qualité) se comptent sur les doigts d'une main dans le monde entier.
Rien que le prix t'envoie dans les étoiles...
LeCongreDebout C'est le prix d'une petite voiture... Certains clients préfèrent acheter une bagnole d'occase à 2000 balles et mettre le reste dans un grand télescope. Ou ne pas partir en vacances aux Maldives. C'est un choix de vie.
Pour la structure, c'est surtout de l'assemblage d'éléments qui individuellement coûtent énormément chers. Personnellement, ma marge sur l'ensemble est faible.
De même, la réalisation du miroir est un truc extrêmement sensible. La précision demandée est de ouf. Les manipulations sont dangereuses. Une rayure sur la surface, c'est 15 jours de travail supplémentaire, etc, etc... Le type bosse dans son garage, et il y a plusieurs mois de travail sur ce genre de choses.
D'où le prix.
C'était pas une critique du tout, hein, juste une blagounette. Et je suis pas du tout étonné par le prix, compte-tenu du boulot.
Vu la taille du bestiau, le prix ne me semble pas si exubérant...
Magnifique projet !
Accessoirement, combien pèse un pareil miroir ?
Kentaro "La structure coûte 11 000 € (dont 8 tubes carbone à 3000 €, un porte oculaire à 1500 €), et le miroir coûte 15 000 €"
t'es sûr de ta facture, ou on doit comprendre "8 tubes carbone pour 3000€ les 8", parce que 8 tubes carbone à 3000 €, ça ferait déjà 24000€....
P1ng Le miroir primaire pèse 50 kg.
mmahieu Oui, bien sur, les 8 tubes coûtent 3000 €.
Kentaro Beau bébé
Le mécanisme de pointage doit être sympathique
Impressionnant ! Je suis bluffé par ce télescope réalisé en bois. Bravo.
Je ne vois pas de motorisation pour les mouvements. Comment positionne-t-on avec précision un instrument d'une telle taille ?
AvecUnBoutDeBois Sur les photos, la motorisation n'est pas encore installée.
Pour le positionnement, il y a des 2 encodeurs (comme des codes barres), qui déterminent les angles de pointage, après avoir fait 3 pointages de référence par triangulation.
Ces encodeurs donnent la position, transmise à un boitier électronique, qui pilote les moteurs. Cela permet de trouver une cible, un objet dans le ciel, et de faire le suivi (la terre tourne, donc, les objects se déplacent dans le ciel, comme le soleil pendant le jour).
C'est très précis.
Sur celui-ci, un 600 mm, on voit les moteurs et les encodeurs, sur certaines photos:
Récemment a été développé un autre système: une caméra photographie la portion du ciel où pointe le télescope. Un logiciel de "plate solving" (reconnaissance des objets) détermine où pointe le télescope, et liée à une base de donnée des objets du ciel, indique aux moteurs quels sont les mouvements à faire pour faire le pointage, puis le suivi.
C'est beaucoup plus simple, plus d'encodeurs, plus de cables dans tous les sens, plus de pointage de référence, avec un suivi en réel beaucoup plus précis.
Merci pour ces précisions, Kentaro. C'est vraiment bien conçu.
Houââââ !
Tu est à quoi là-dessus... F/2.7 (j'ai vu que c'est des miroirs qui existent).
Bon là je pense que tu arrives à la limite au niveau poids pour l'utilisation (le miroir va peser). La motorisation devient indispensable. De plus vu le prix qu'un tel bijou doit couter c'est une option normale.
Une table équatoriale est-elle prévue ? (oui car avec un tel bijou moi je pense tout de suite à l'astrophoto
). bien-sûr il faudrait une jupe pour cacher les lumières parasites.
Franchement tu m'épate toujours, moi qui ai de la peine à faire une simple adaptation de mon porte-occulaire (trop long, donc mise au point difficile sur APN)
RiGy Le miroir primaire est à F/D 3 (focale de 2,1m).
La structure est sur roulements. Donc, les mouvements sont très fluides. Quand c'est équilibré, il se pilote du bout des doigts. Il faut même des freins, sinon, cela part dans tous les sens.
La motorisation n'est de ce fait pas indispensable. Mais de nos jours, les gens ont besoins d'électronique, de trucs qui leur permettent de se rassurer. Et ils ne connaissent plus leur ciel. Il leur fait des machins sur leurs téléphones pour les aider...
Avec une motorisation, pas besoin de table équatoriale. Par contre, pour de la photo, il faudra un dérotateur de champ.
La jupe de protection anti-lumières parasite est bien sur prévue.
Bonjour, c'est impressionnant! As tu déjà publier des photos de ce que l'on peut voir avec ce type de télescope ?
Toutenbois Merci! Bien que ce type de télescope dit "dobson" ne soit pas le plus approprié pour faire de l'astrophotographie, avec la motorisation, c'est cependant possible. Ceci dit, c'est quand même plus compliqué qu'avec un plus petit télescope.
Ces grands télescopes sont surtout consacrés à l'observation visuelle. C'est le plaisir de recevoir dans l'oeil des photons qui ont mis des millions d'années pour arriver jusqu'à nous. Personnellement, je ne pratique pas l'astrophotographie.
Plus le diamètre est grand, plus le nombre de photons récolté est grand, et donc, mieux on voit de détails.
On peut voir de beaux détails sur les planètes, les volutes dans les bandes de Jupiter, les différences dans les anneaux de Saturne, de belles nébuleuses gazeuses, et plus le diamètre est grand, mieux on peut voir les couleurs. Et plein de galaxises, les spirales dans les plus grandes, et des amas de galaxies (plein de petites taches dans l'oculaire), qui sont à 300 millions d'années lumière...
Bien sur, cela n'a pas l'aspect des photos de Hubble ou du James Web...
Si je ne pratique pas l'astrophoto, je fais par contre des dessins, à partir des observations visuelles.

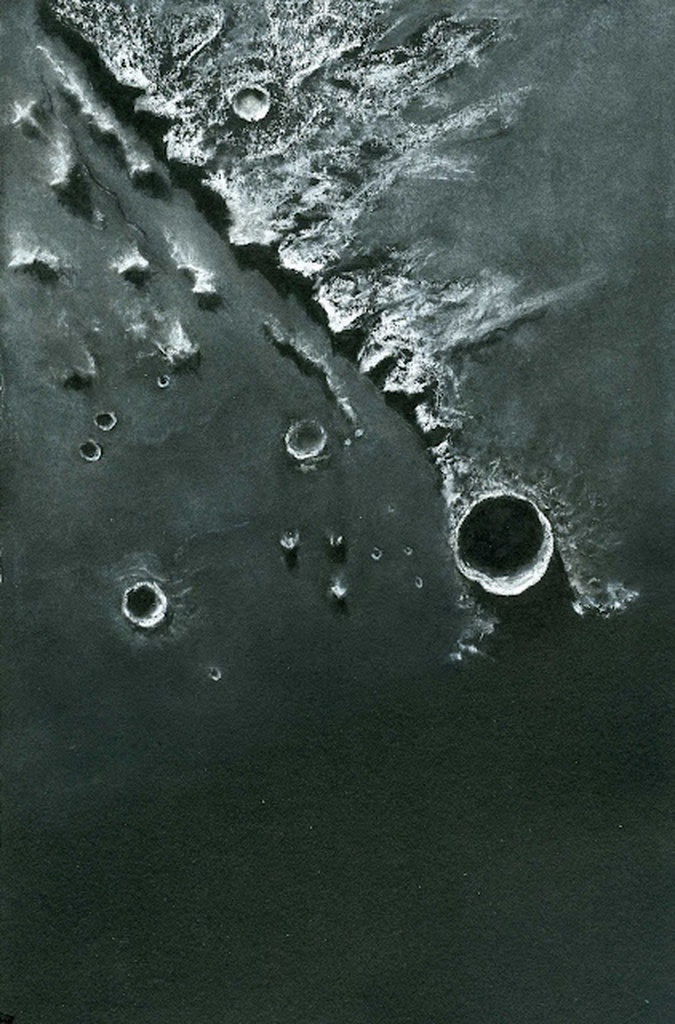

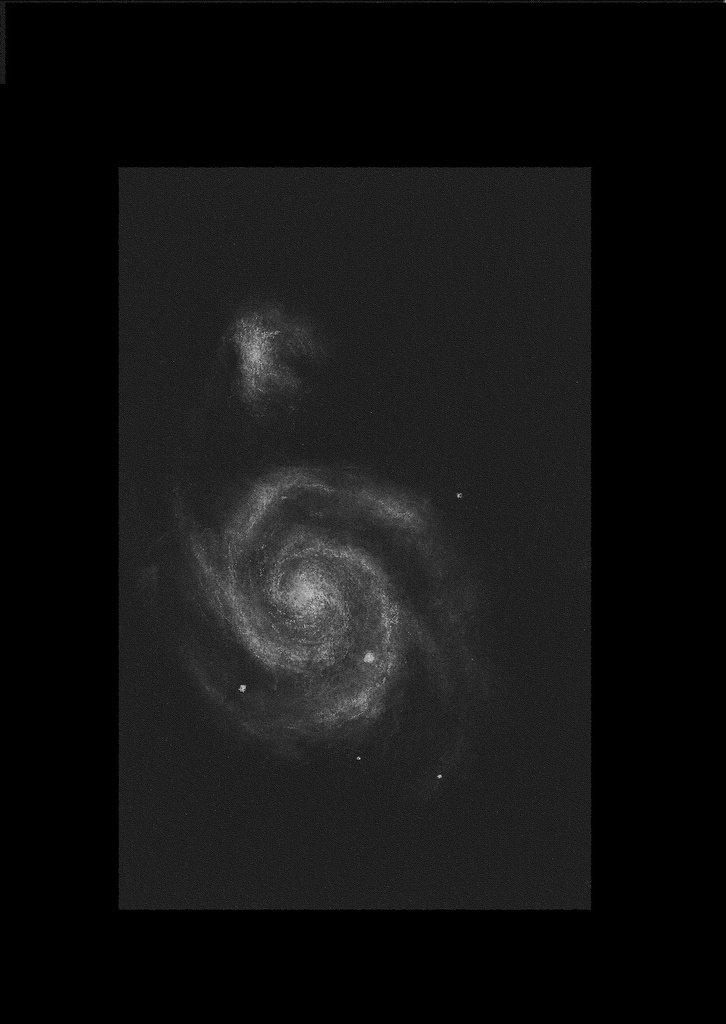

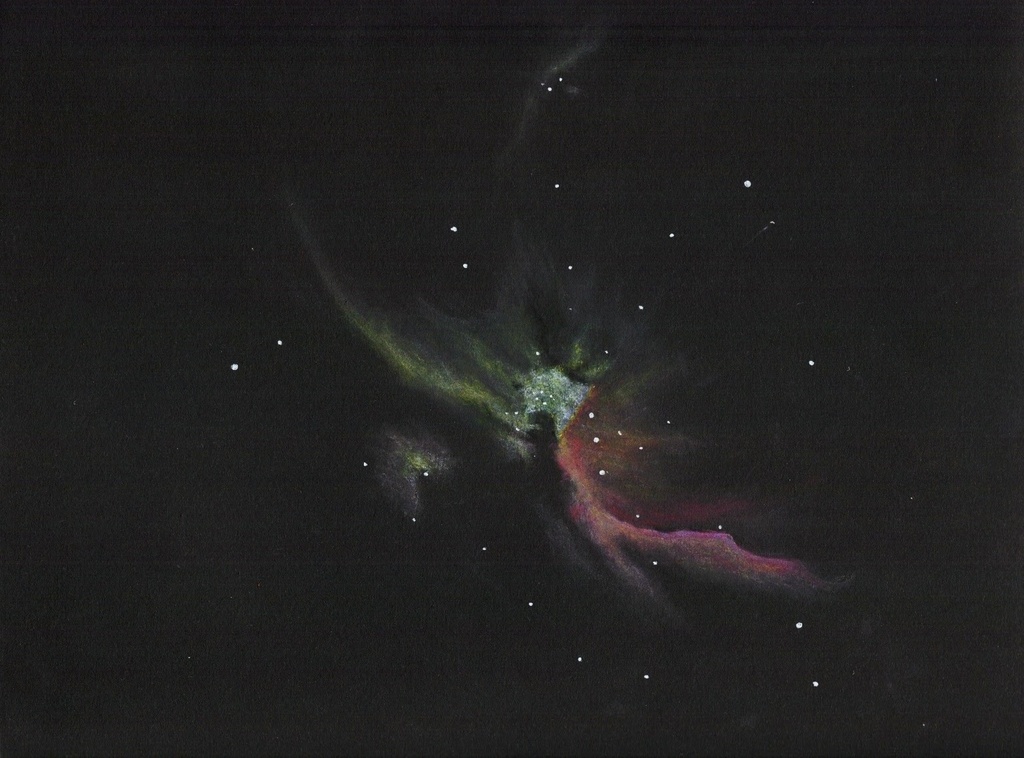

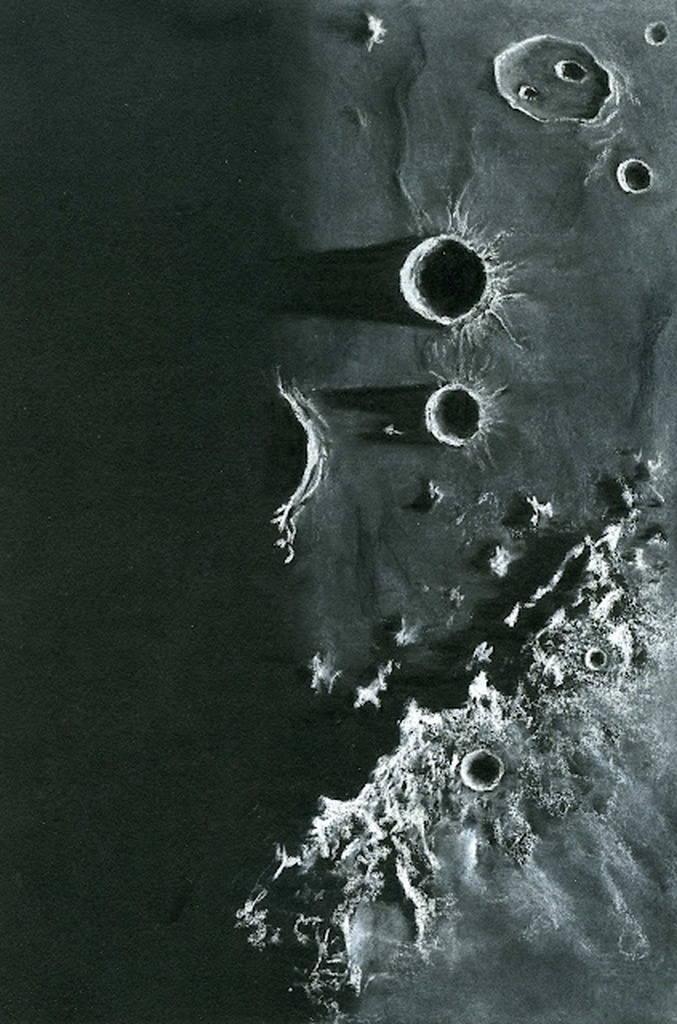

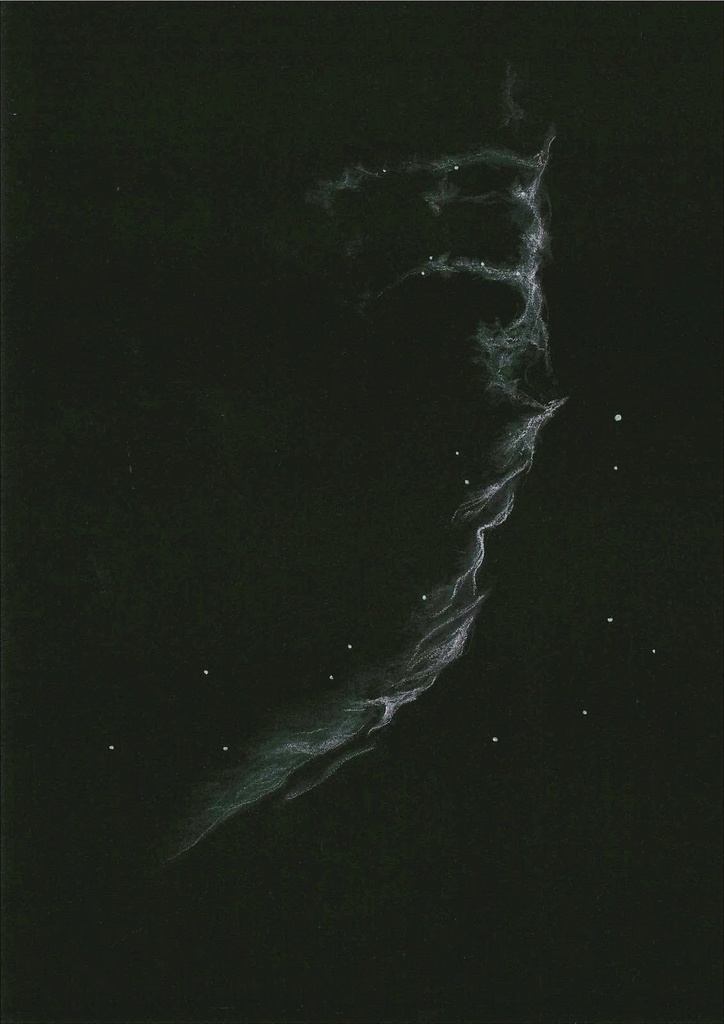

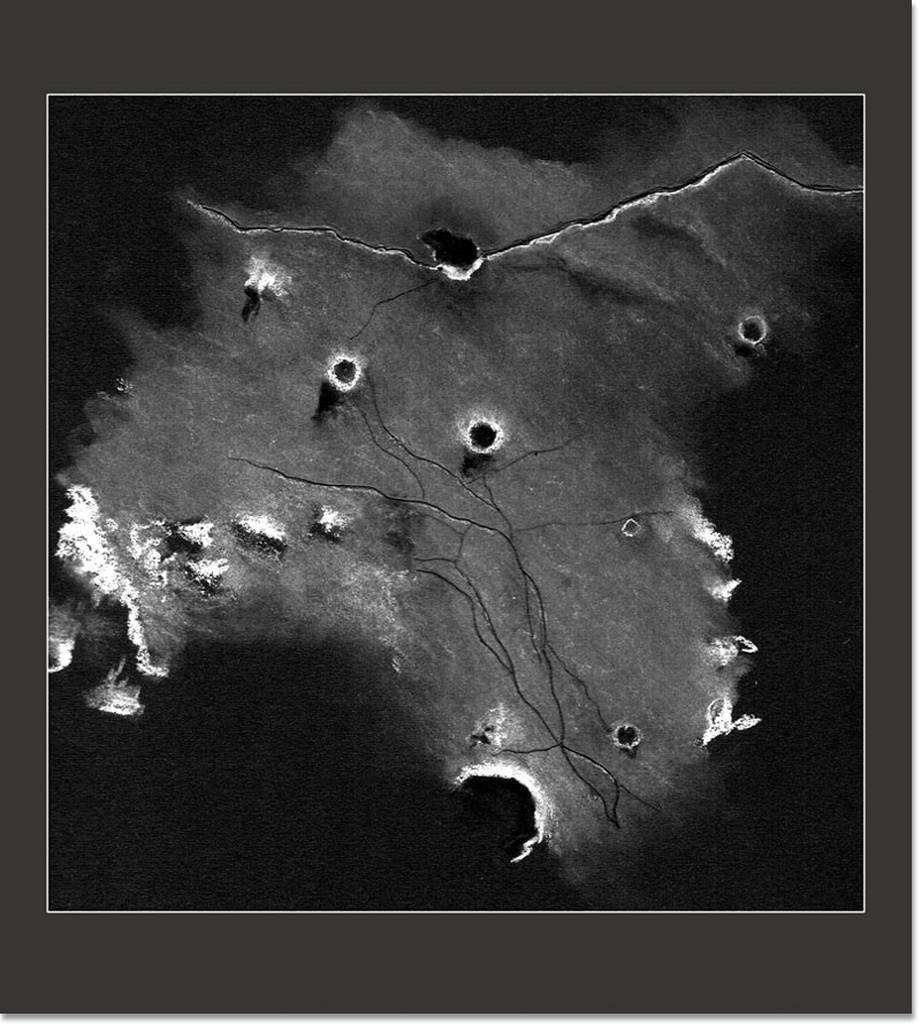

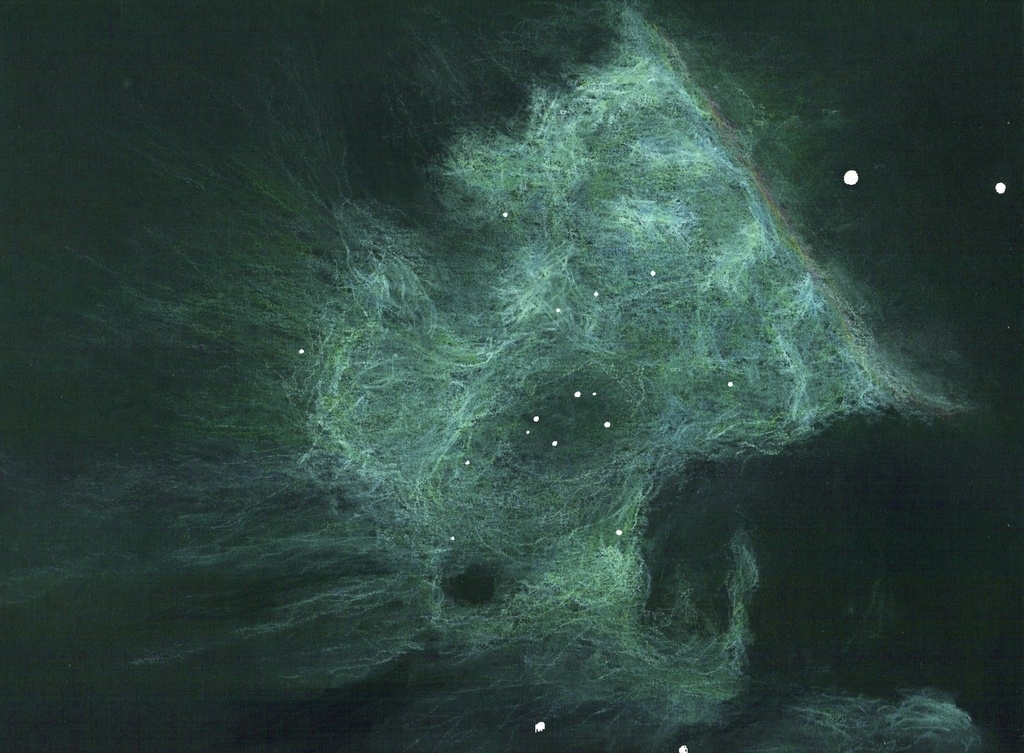

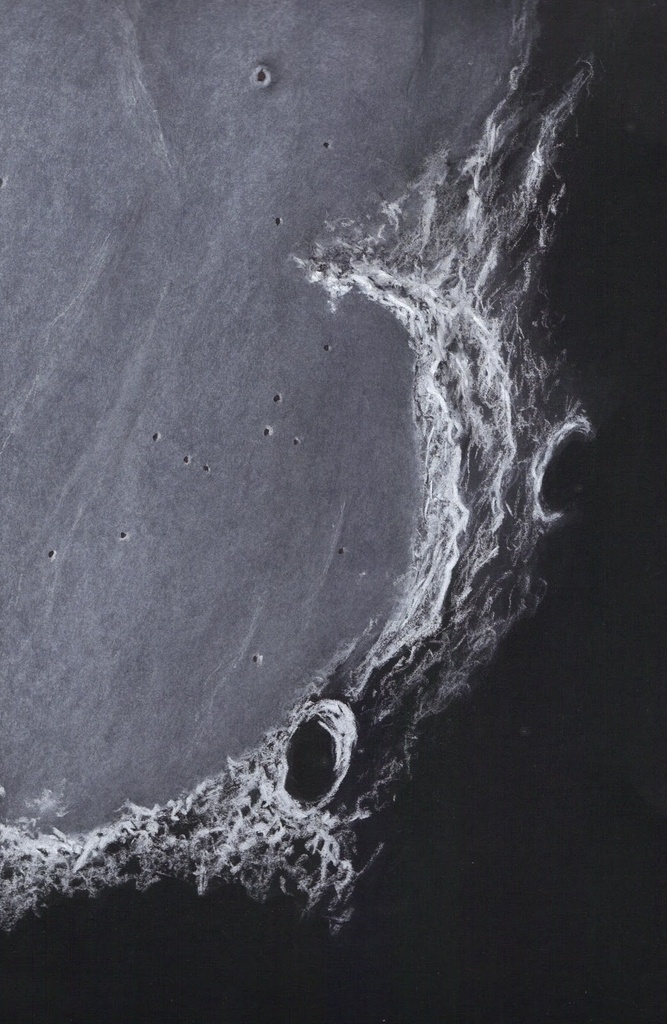

Toutenbois

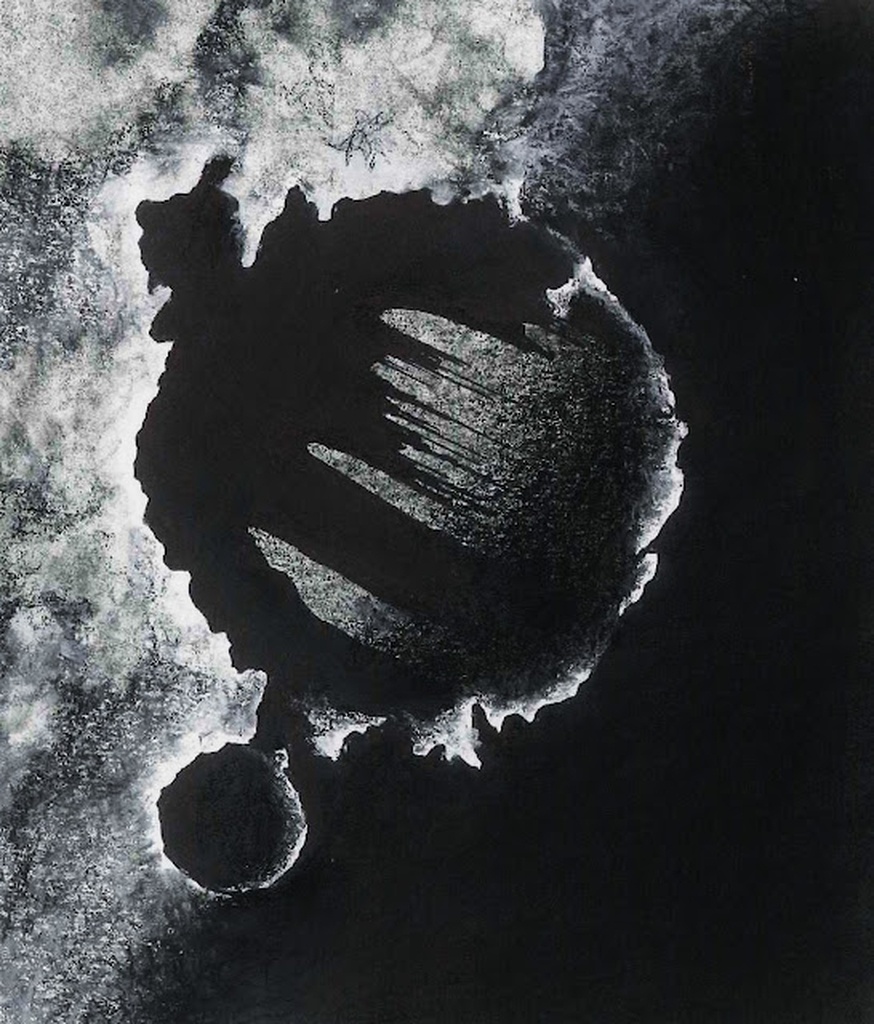

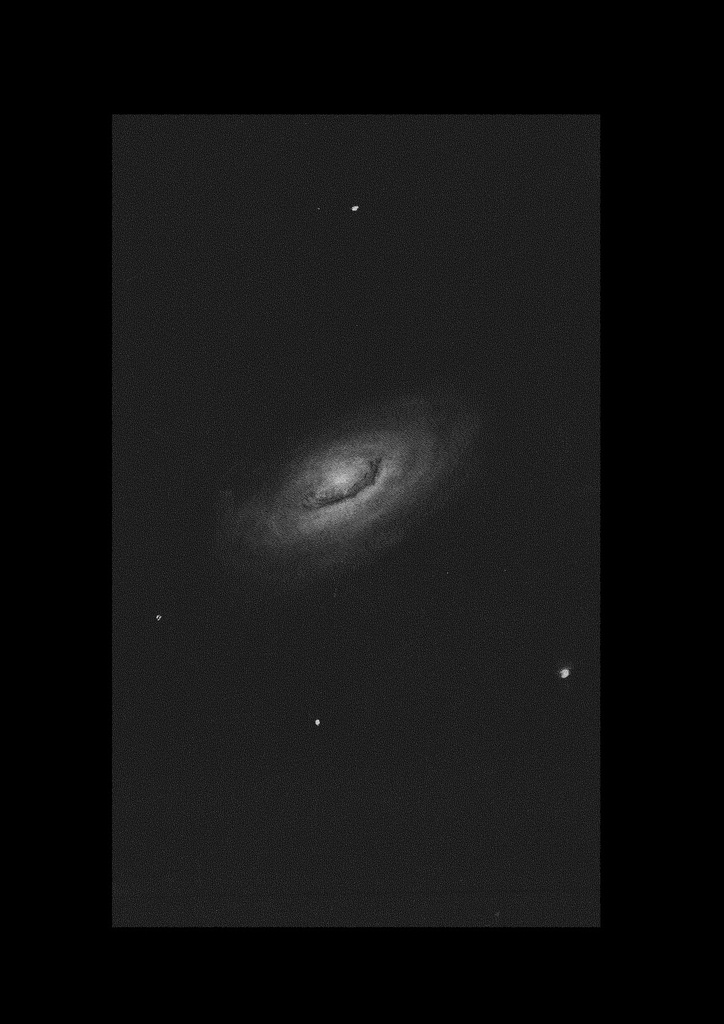

Toutenbois

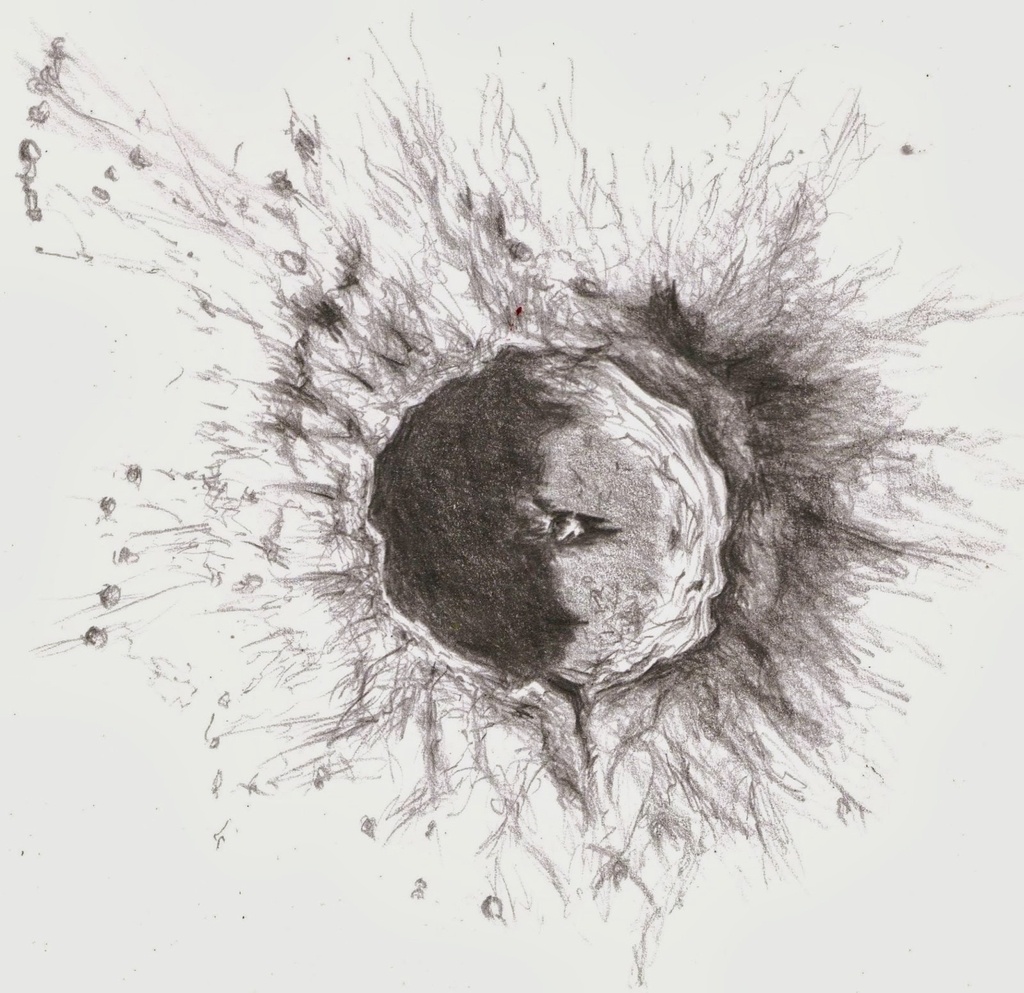

Toutenbois

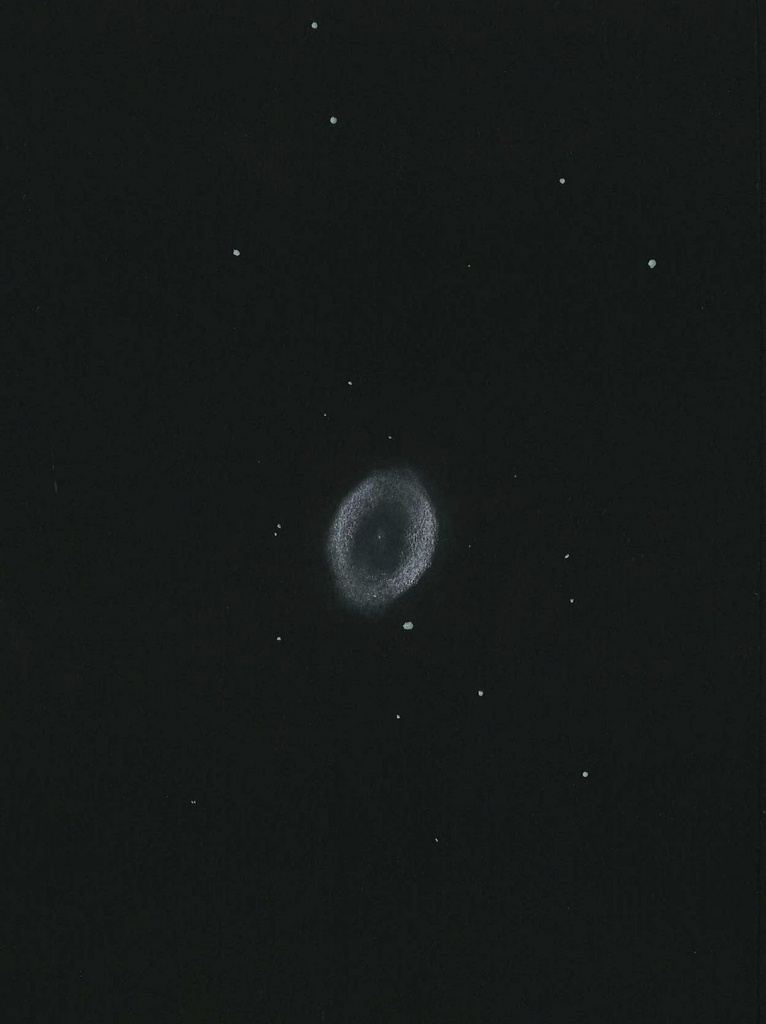

Toutenbois

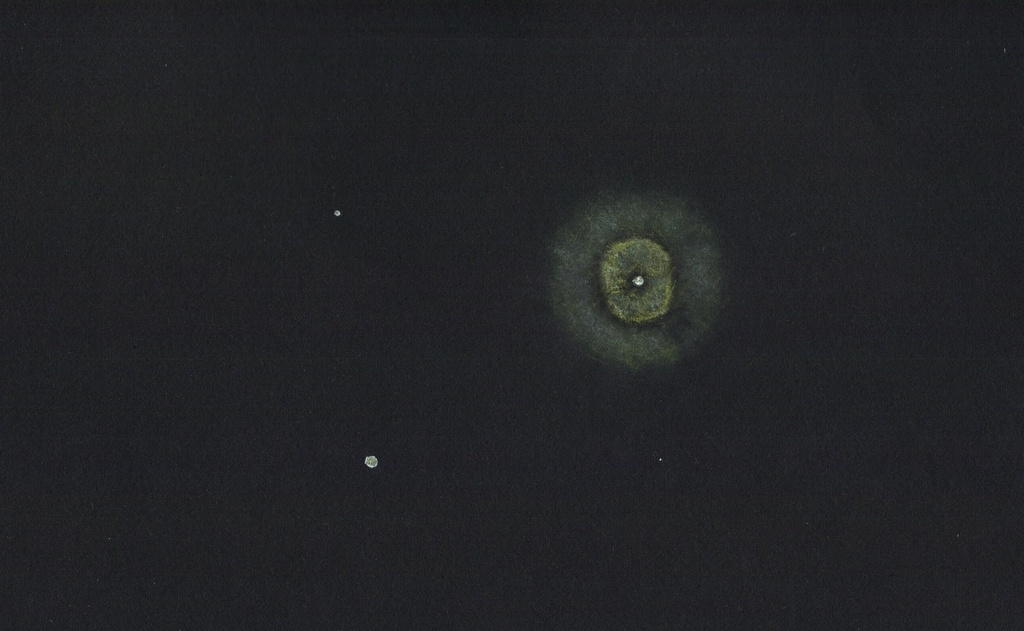

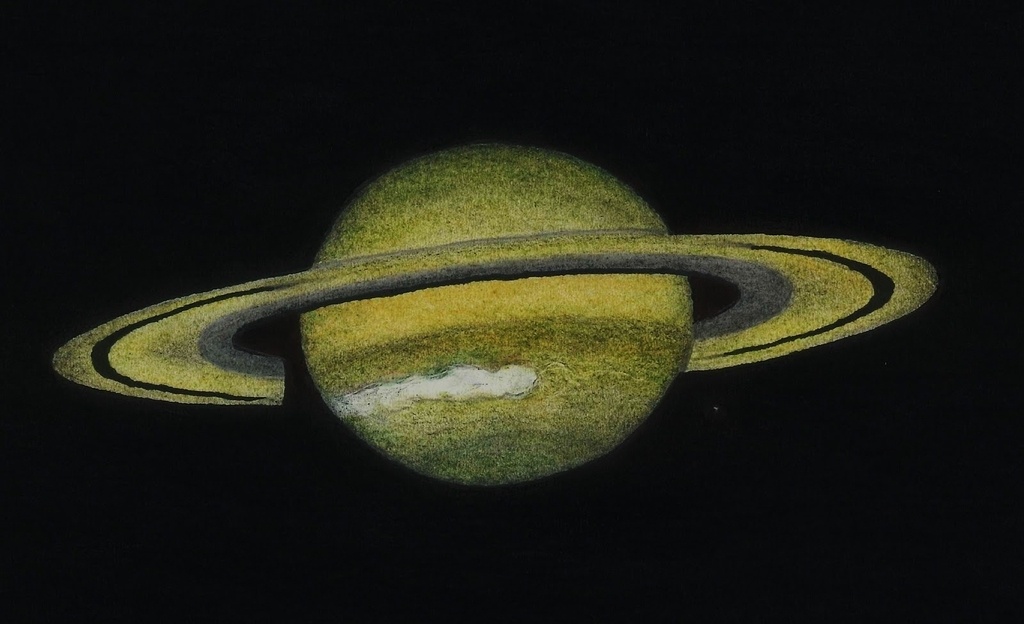

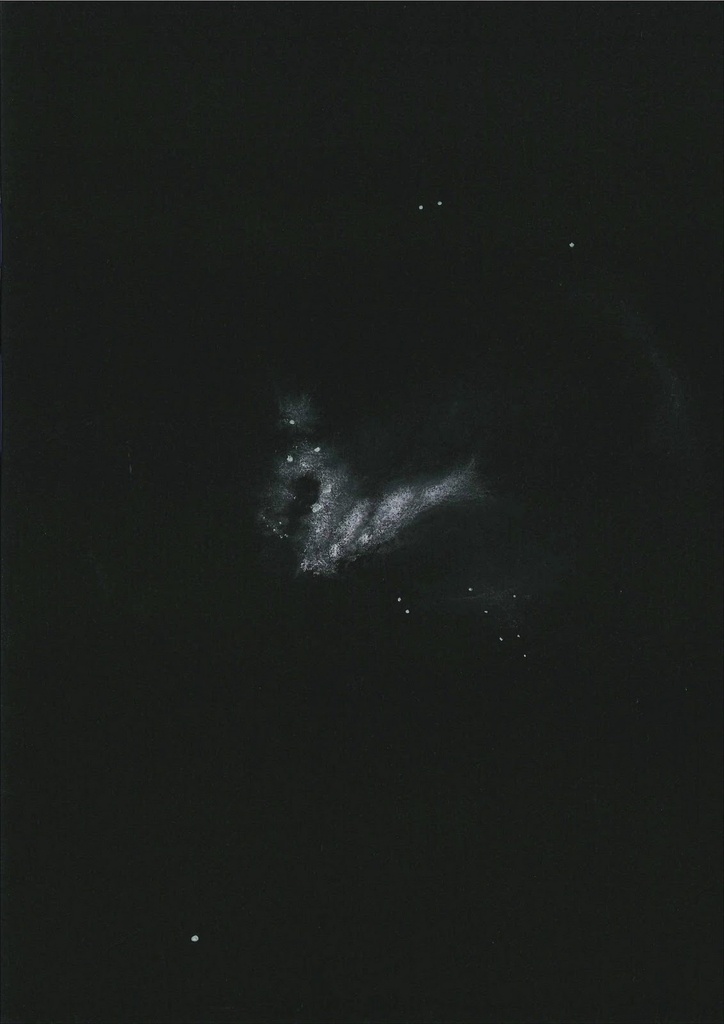

C'est absolument magnifique, tes dessins. Tu as beaucoup de cordes à ton arc...
LeCongreDebout Merci!
C'est super beau bravo... tu n'es pas si loin tu me donnes envie de venir regarder dans tes machines un soir de pleine lune
Toutenbois Viens quand tu veux, ce sera un grand plaisir de t'accueillir! A 50 km à l'ouest de Châlon sur saone.
Dommage qu'il y ait les tubes gênants et le machin au-dessus, sinon ça ferait une belle chaise de jardin !
Belle bête en tout cas.
Ara Oui, cela fait longtemps que je me dis que je devrais me lancer dans le mobilier de jardin...
Kentaro d'autant qu'une chaise inclinable pour bronzer avec un moteur pas à pas qui suit le soleil, tu ferais un tabac !
Ara
Mais c'est une excellente idée!!
Belle bête. Fais gaffe, au rythme où ça va bientôt tu vas nous sortir un machin de 2m de diamètre !
