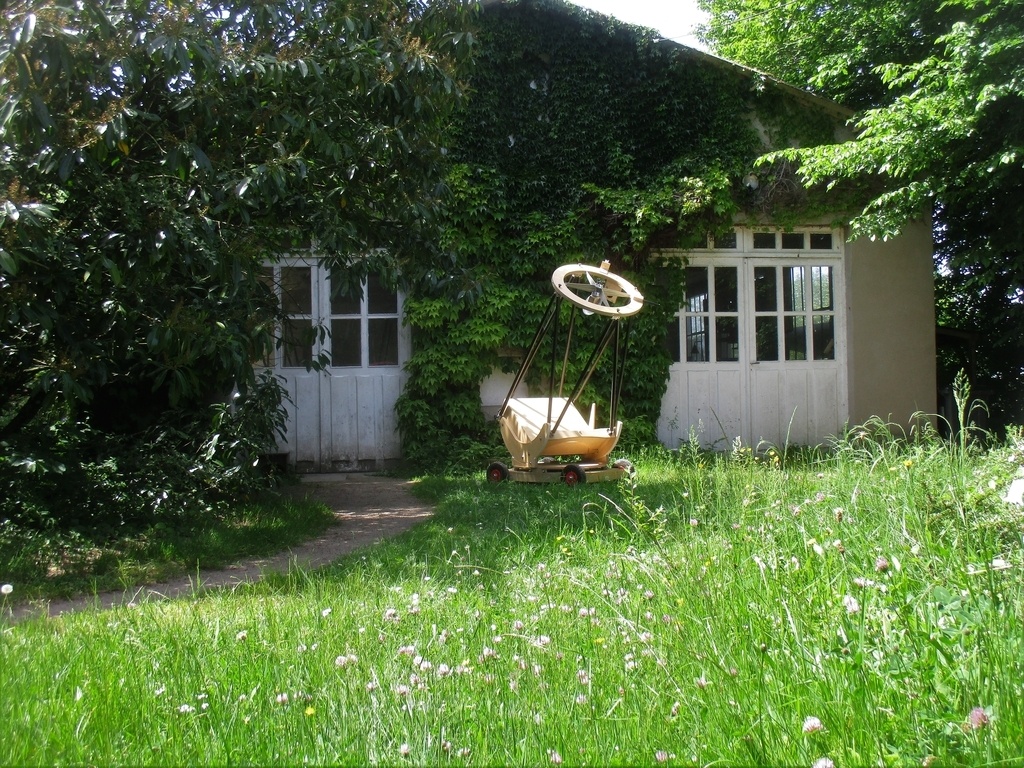

Pour ceusses et icelles qui le ne sauraient pas, mon truc, ma vie, ma passion, c'est de fabriquer des télescopes...
Des télescopes en bois...

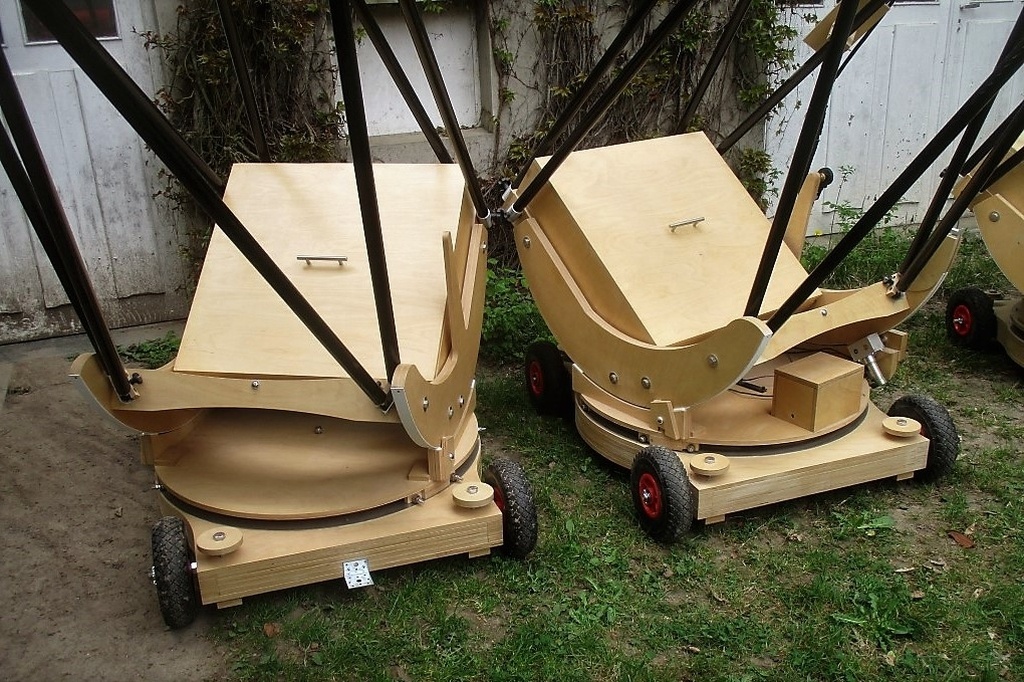

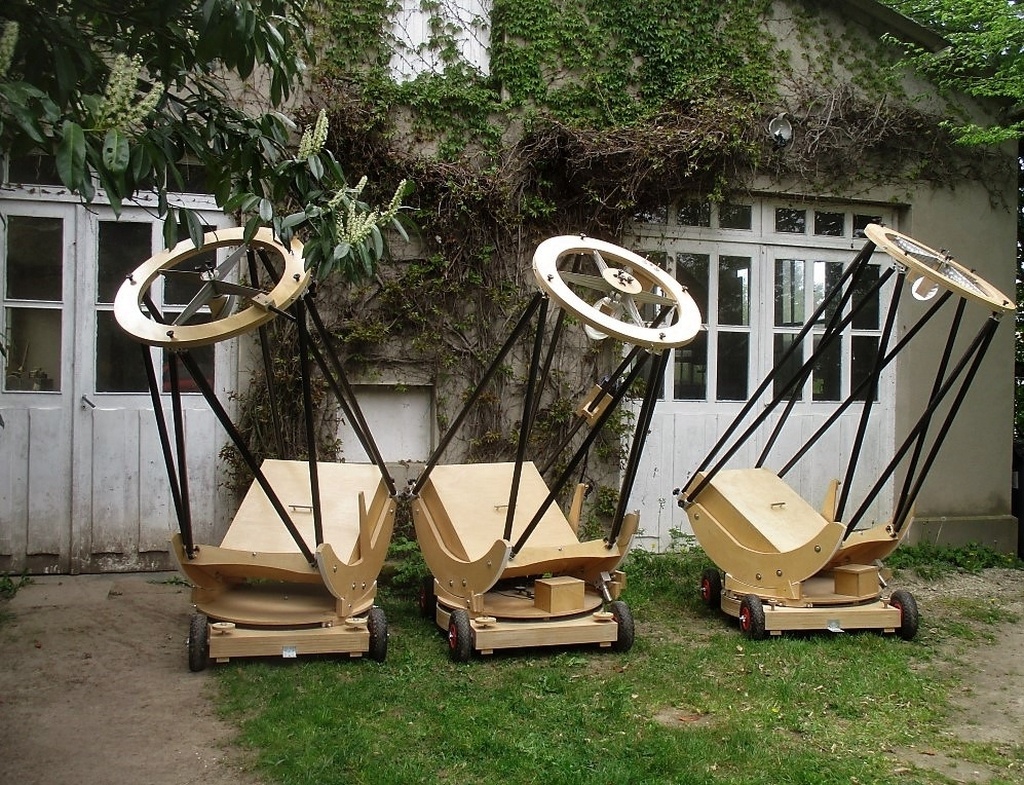

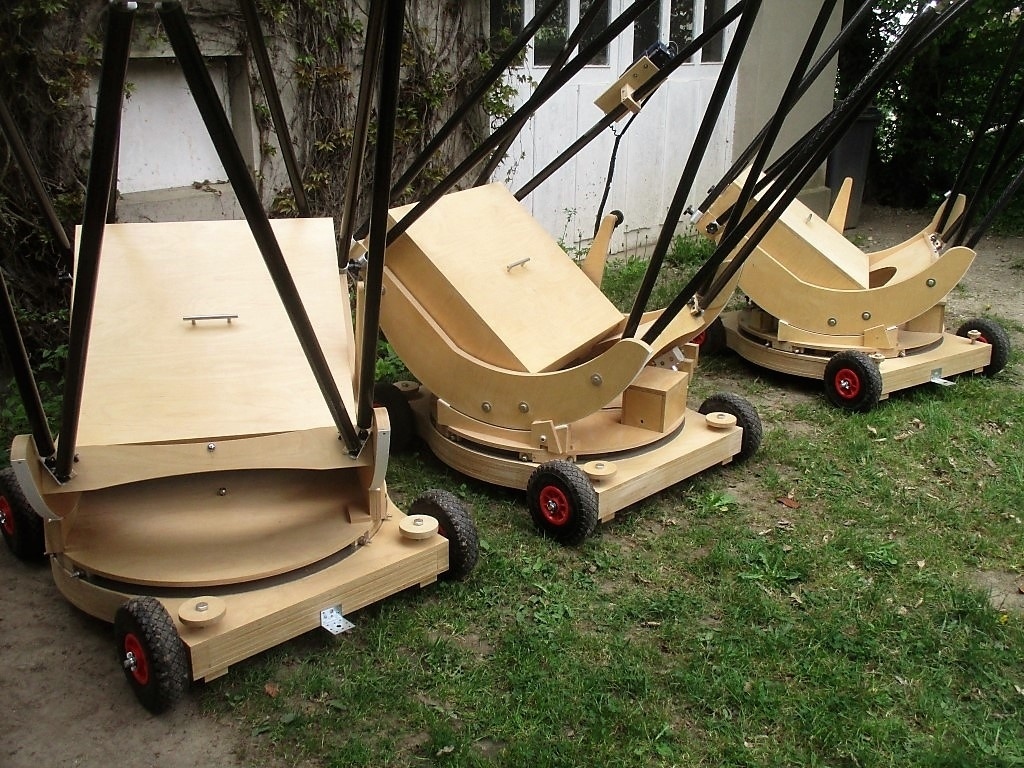

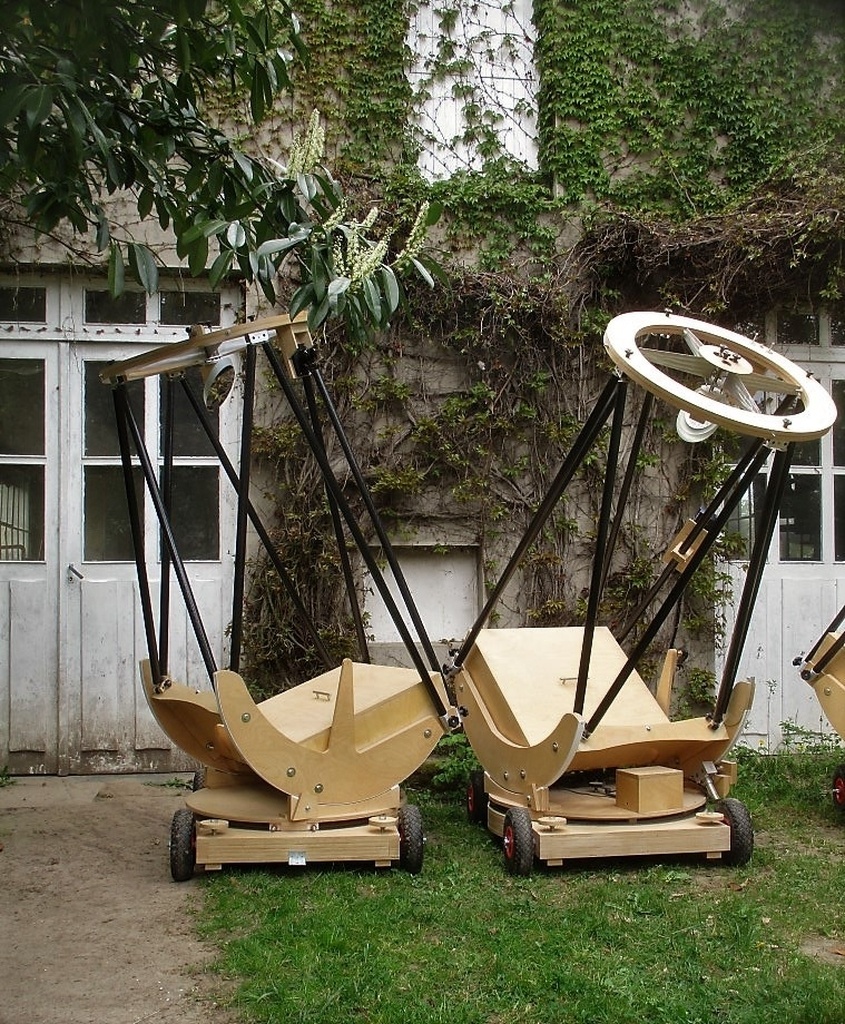

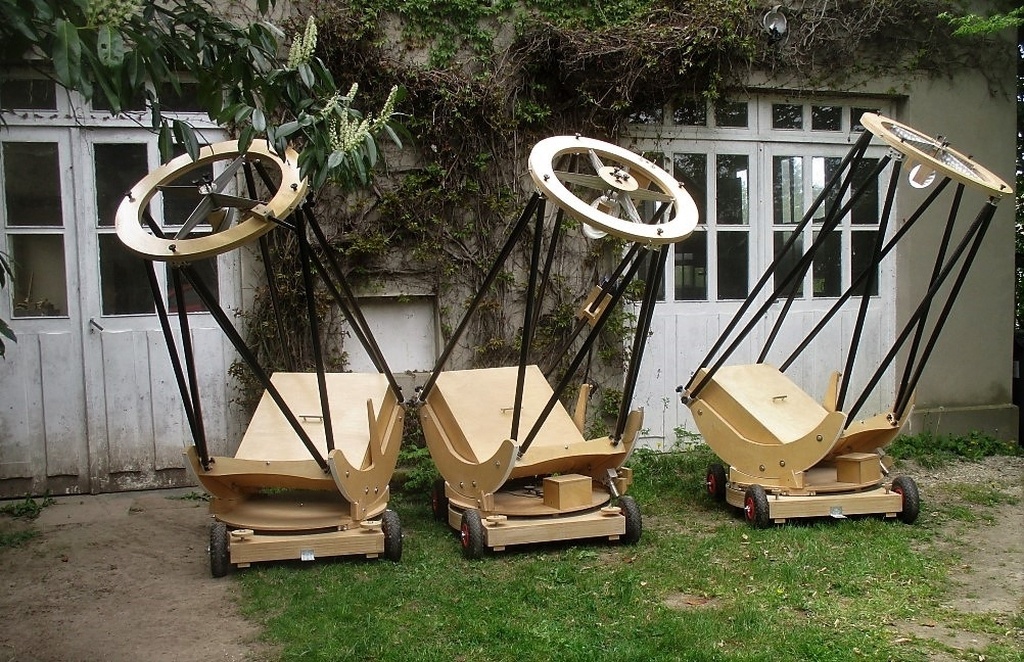

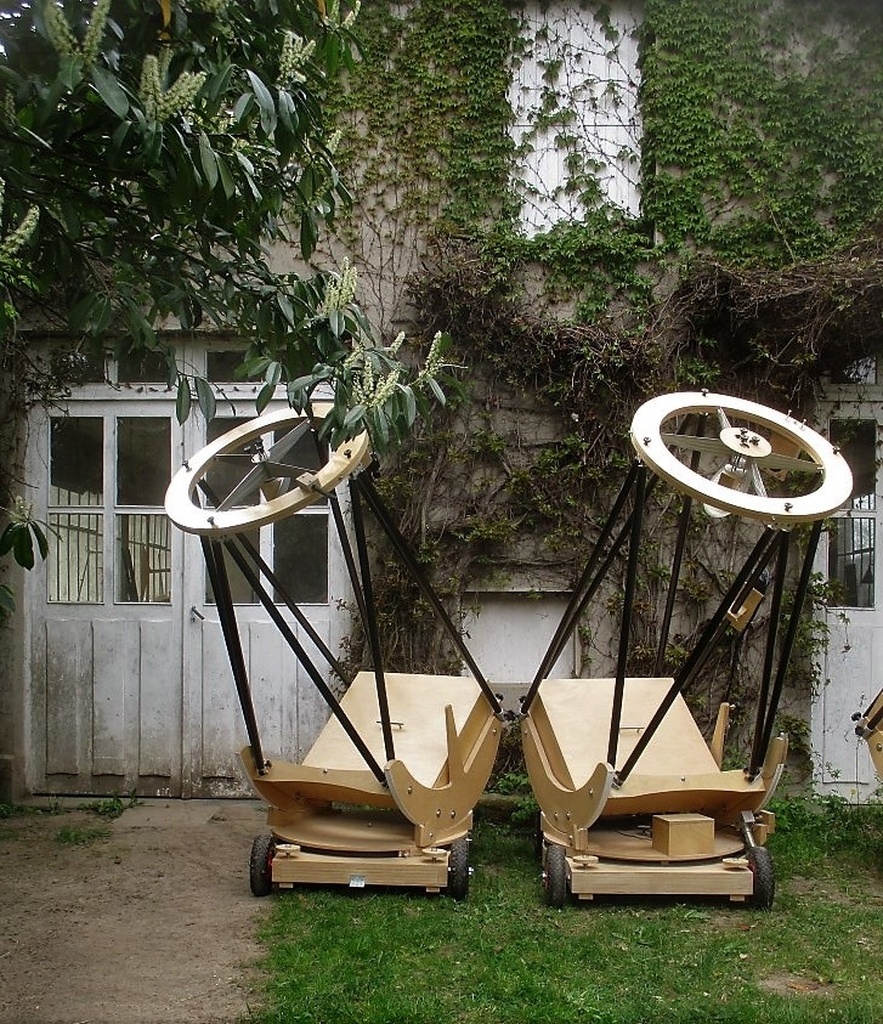

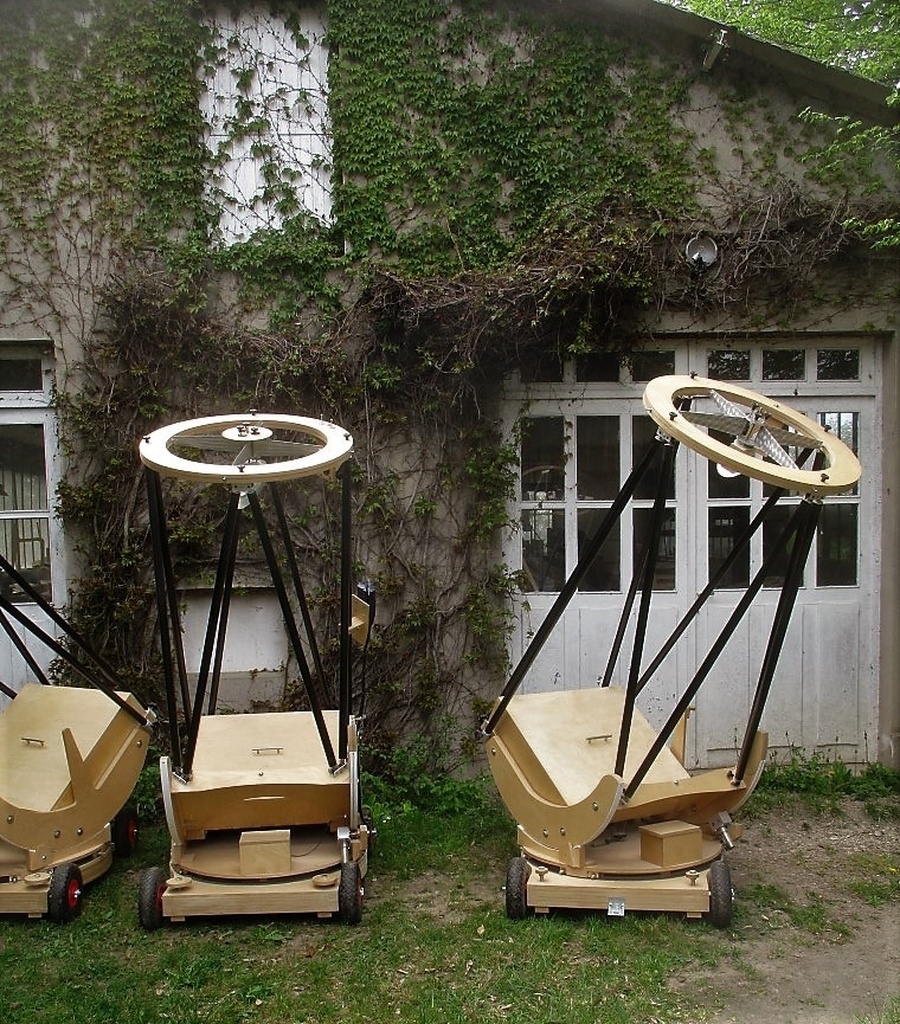

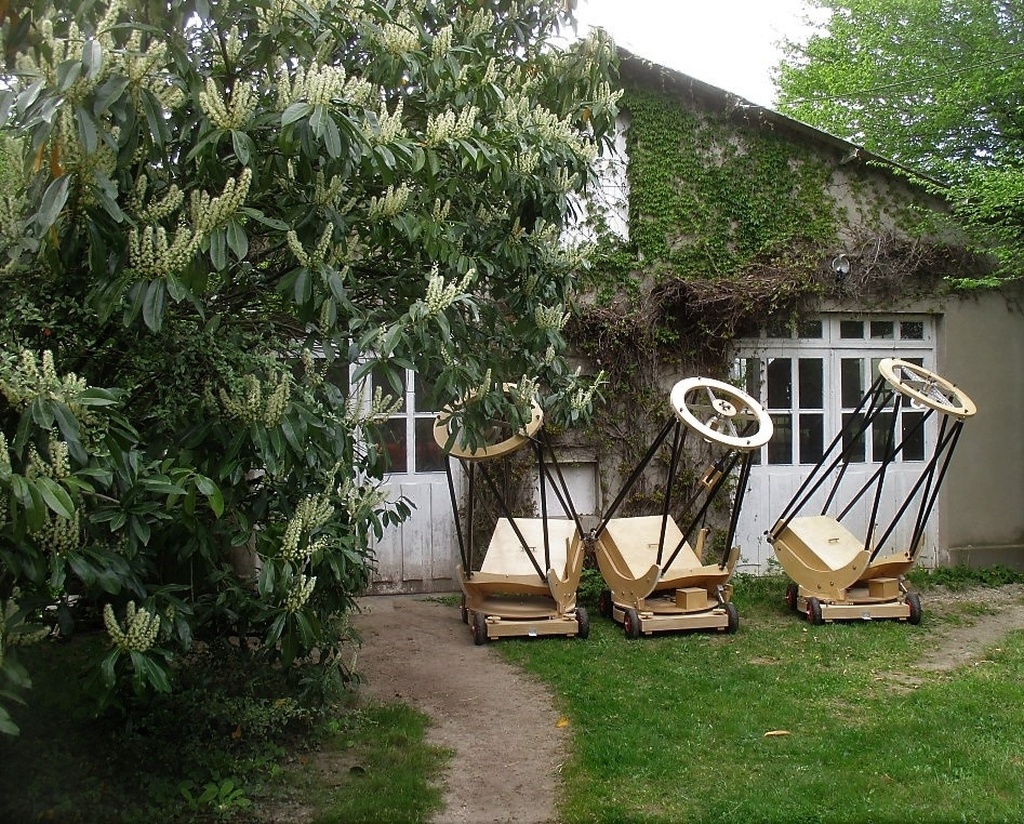

Cette année, entre le printemps et l'été, j'ai été un peu occupé... J'ai réalisé 5 grands télescopes de 600 mm de diamètre. C'est du très gros... Il n'y en a que 3 sur les photos, mais j'en ai préparé un autre en kit, pour un client qui va l'assembler lui-même, et un autre qui n'est pas complément terminé.
Ces petites bêtes ont un miroir de 60 cm de diamètre, font 2 m de haut, 90 cm de large, 110 cm de long.
Elles sont démontables, et peuvent être transportées dans un Kangoo ou une petite camionnette.

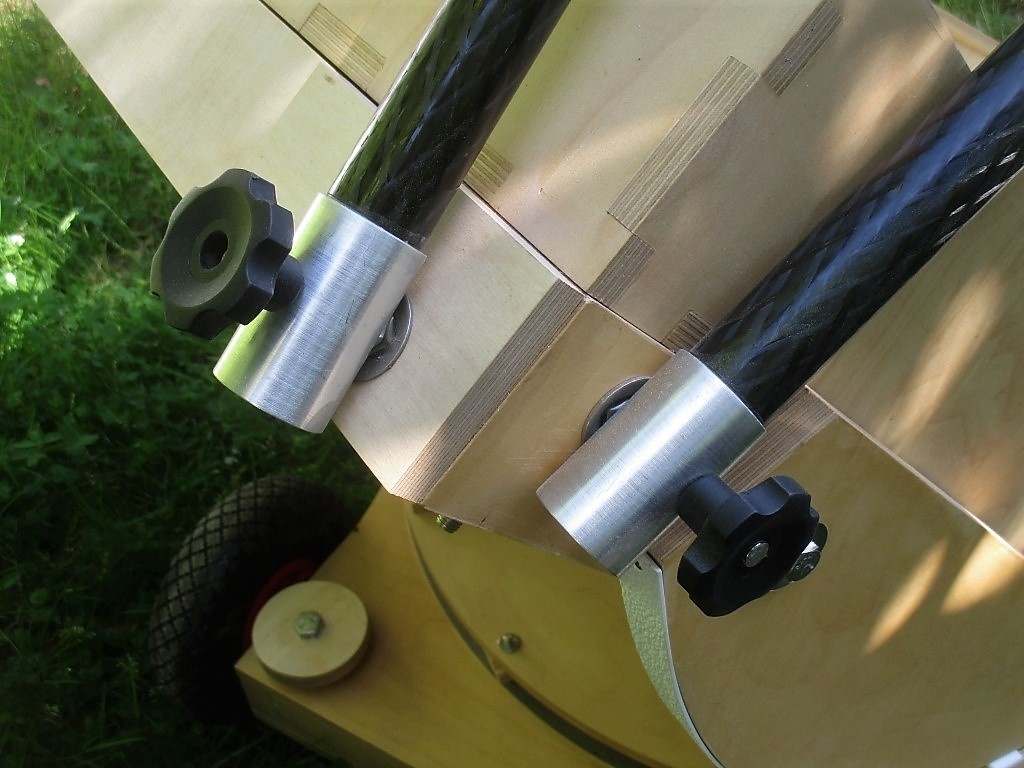

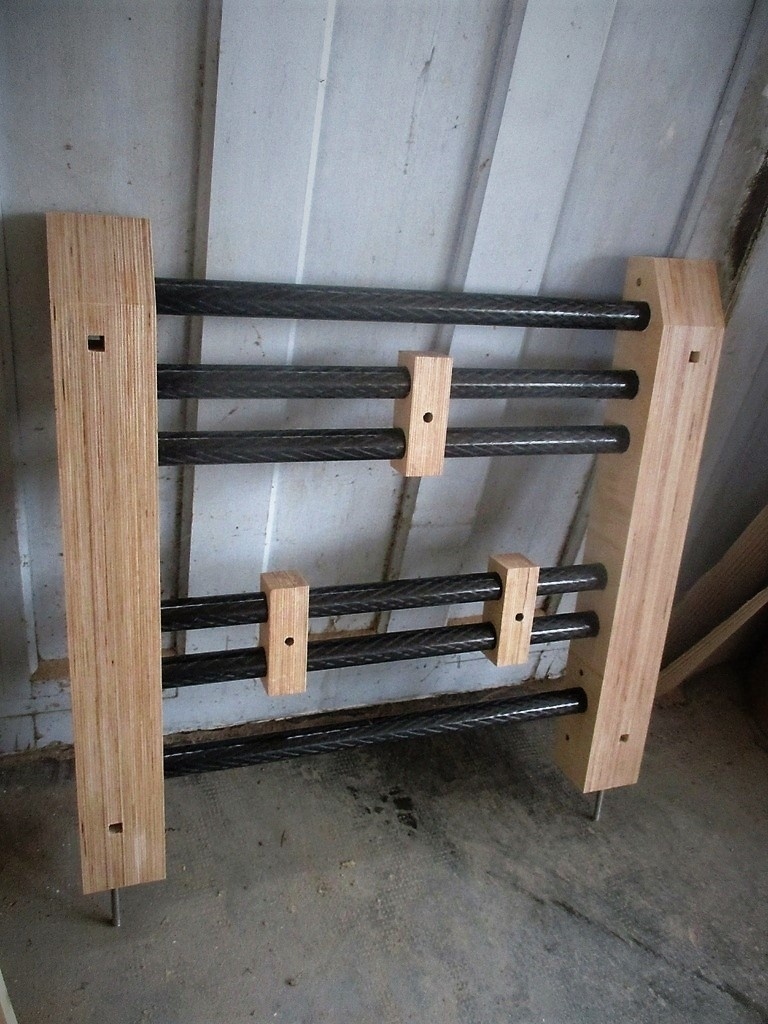

Les tubes noirs sont en carbone, légers et très rigides.
Les télescopes sont motorisées, pointent les objets automatiquement dans le ciel, et font le suivi (mouvement du ciel consécutif à la rotation de la terre).

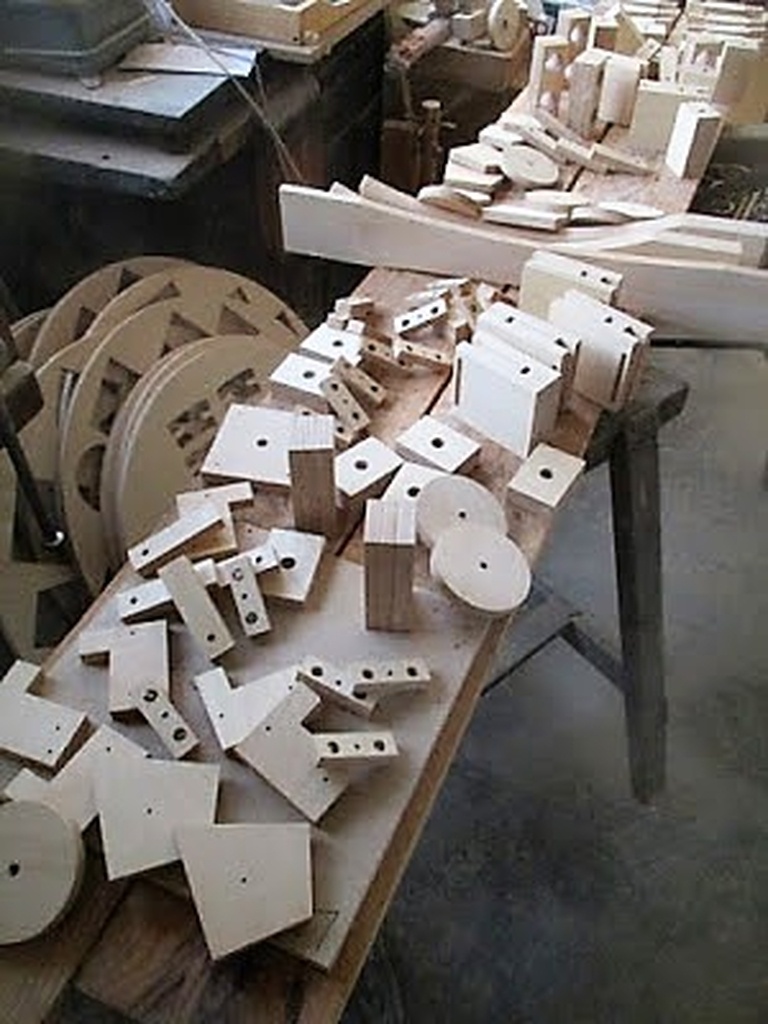

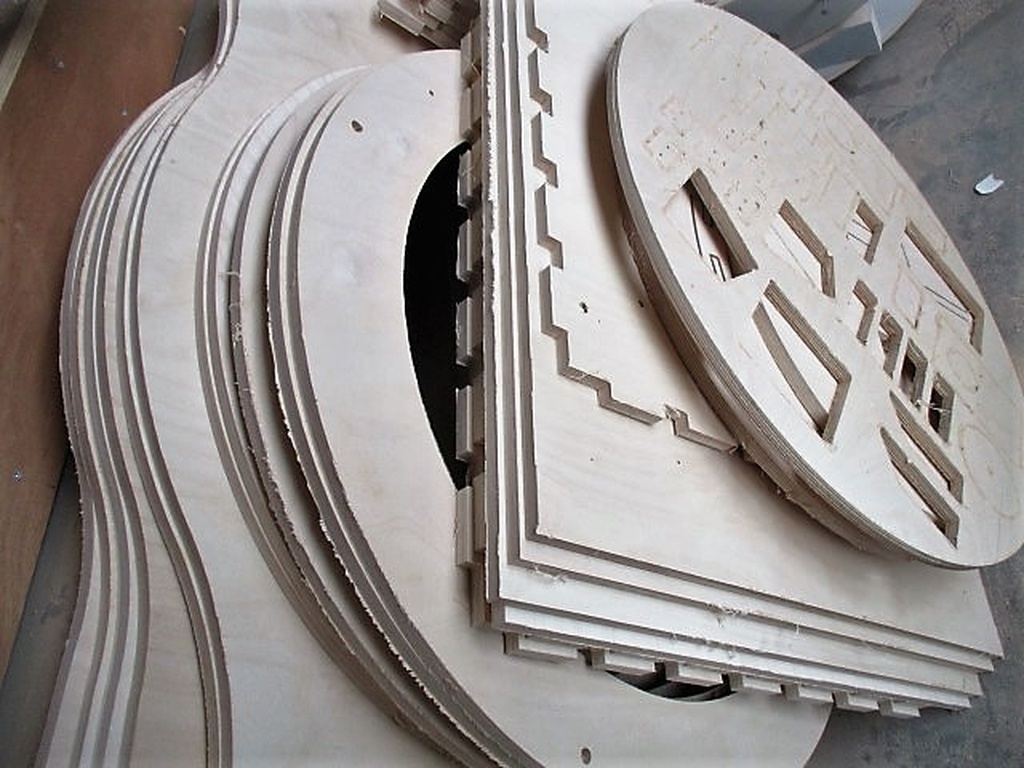

Toutes les pièces en bois ont été découpées /usinées par une fraiseuse numérique cnc, ce qui simplifie considérablement la tache.
Les optiques sont réalisées à la main par un artisan de Nevers (un travail de fou...).
Ces télescopes sont partis chez de Grands Passionnés, l'un dans le Nord de l'Allemagne, l'autre en Toscane, et le dernier près de Perpignan.

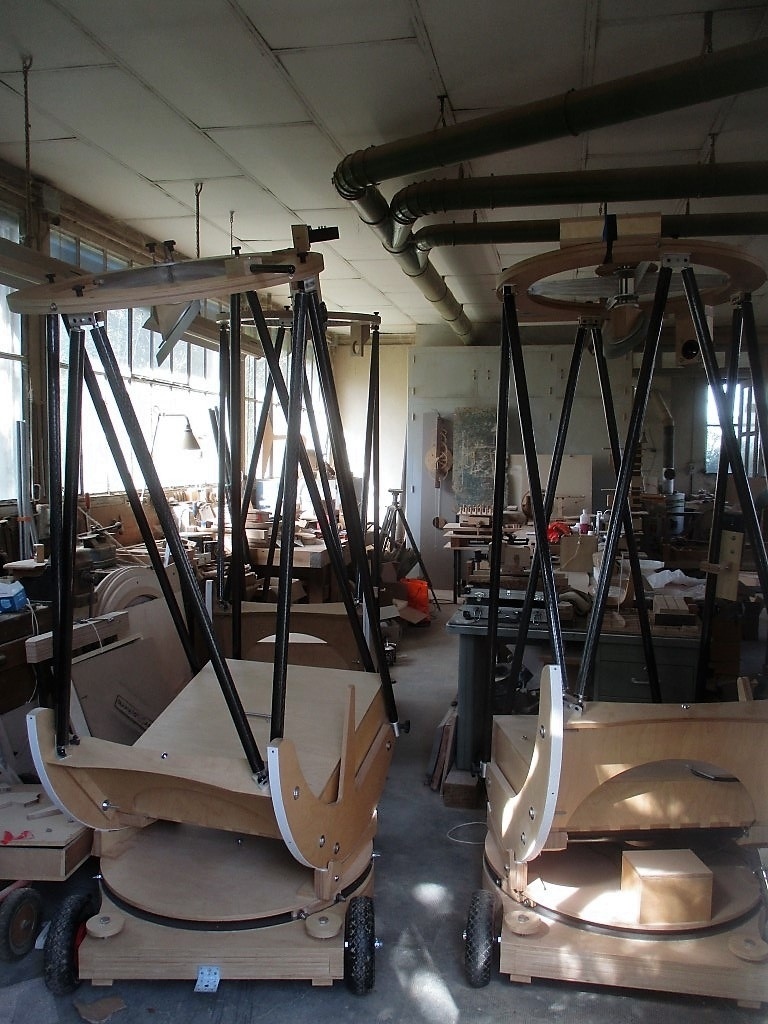

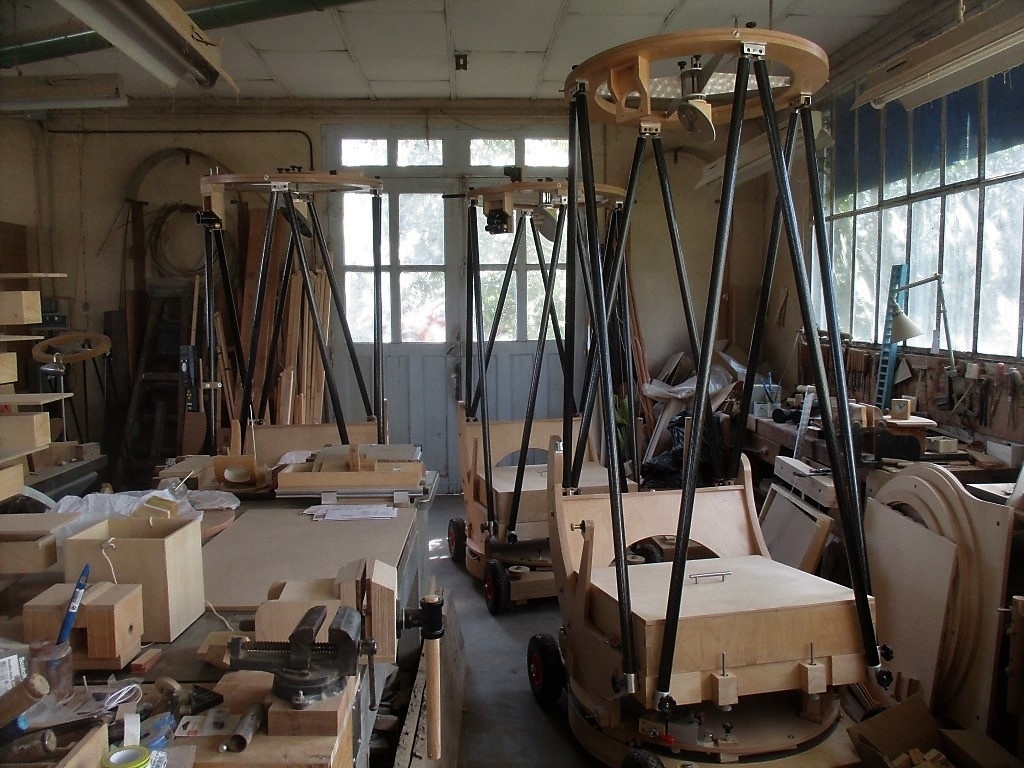

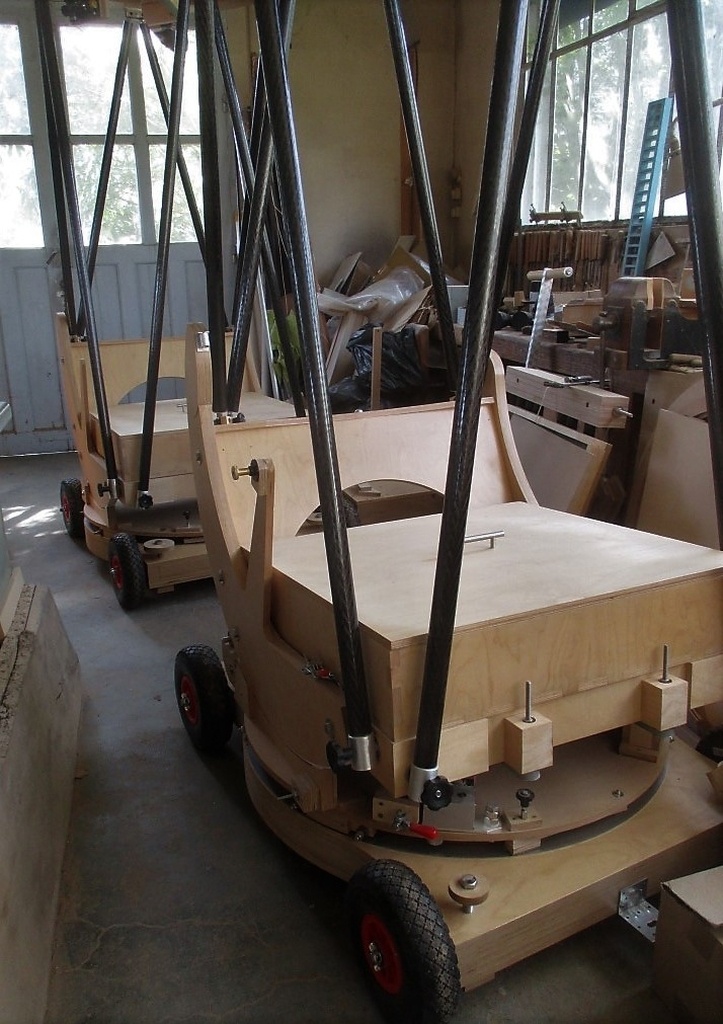

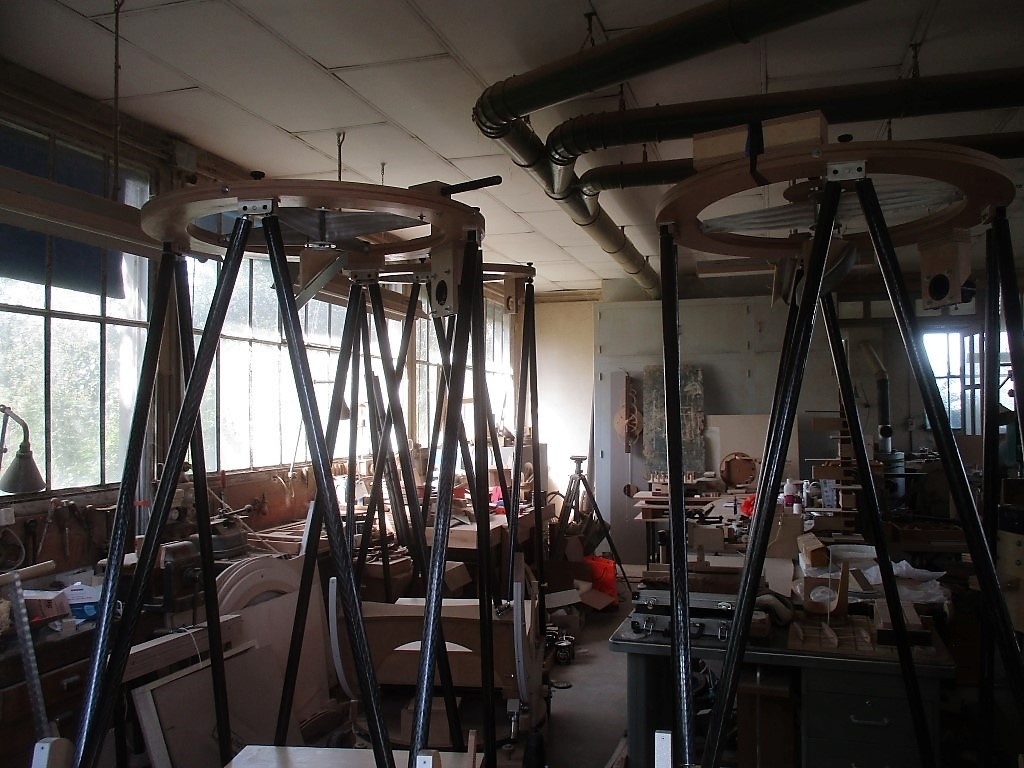

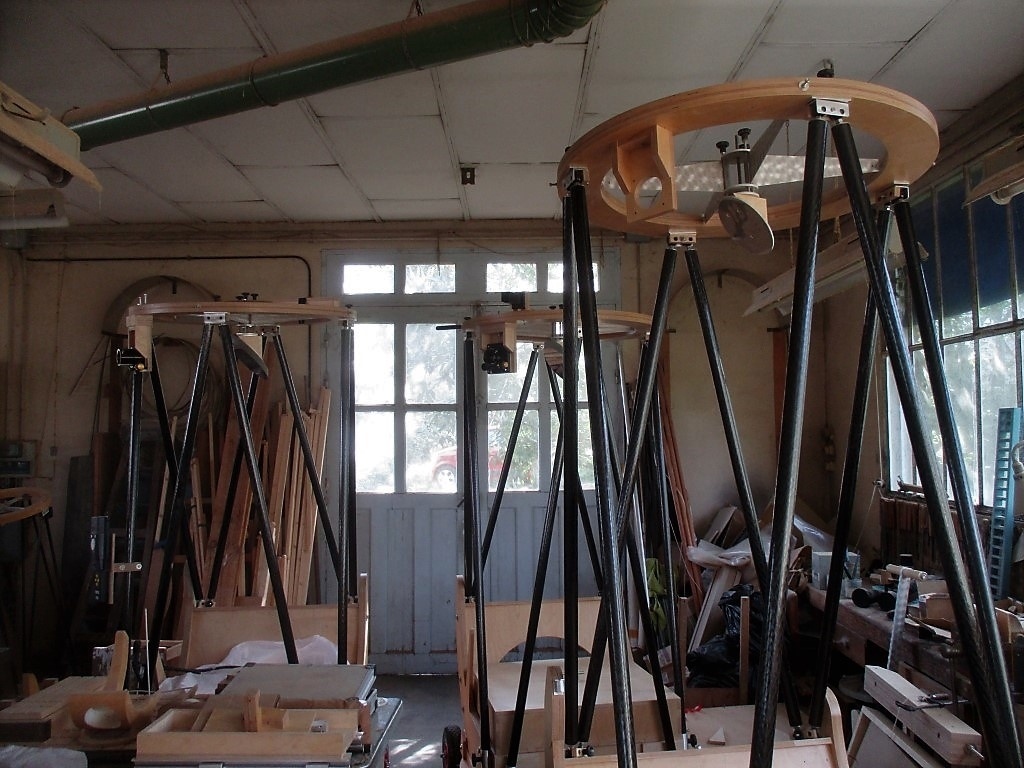

Elles occupaient bien l'atelier (oui, je sais, il faut que je range un peu...)

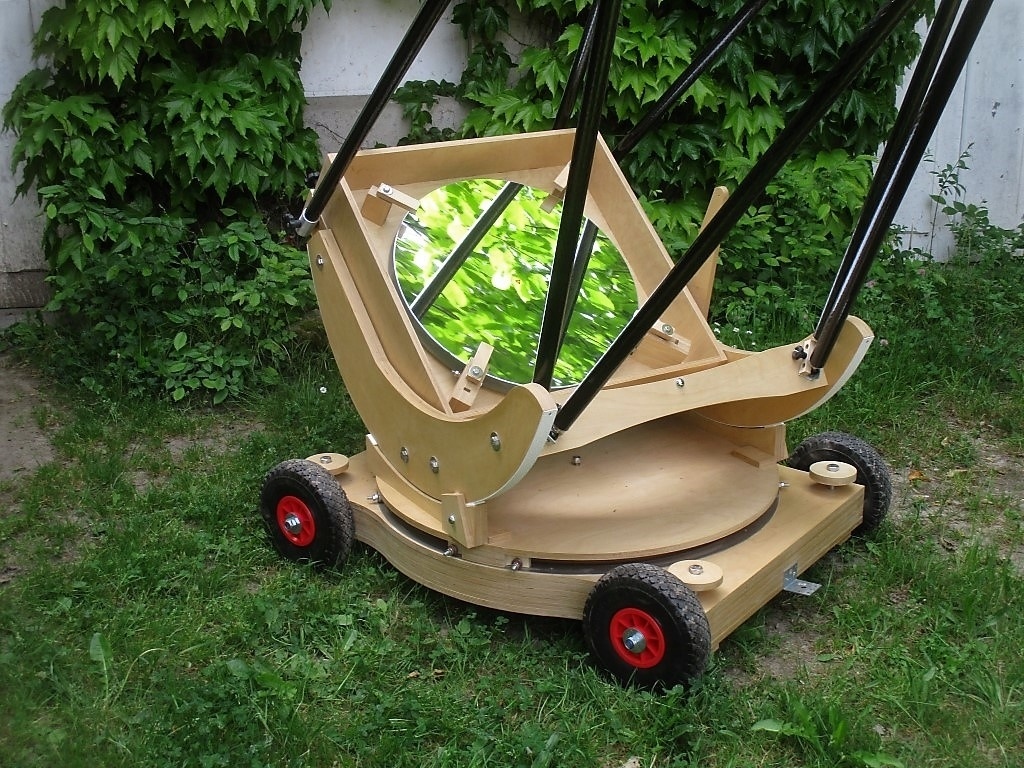

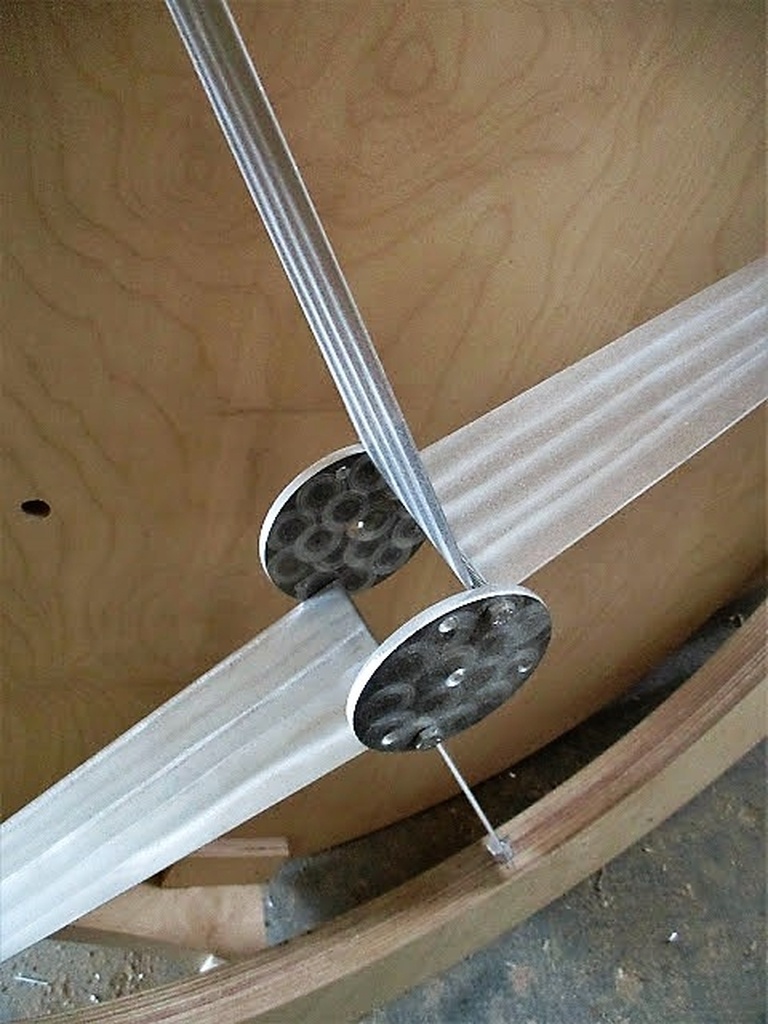

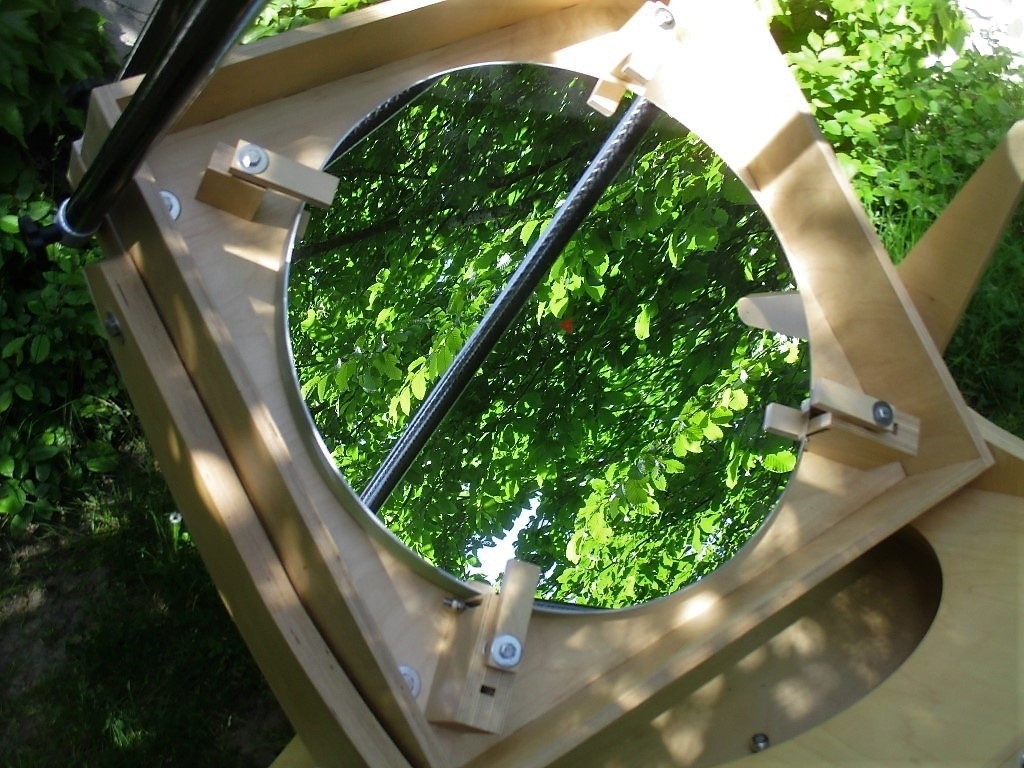

The big miroir:

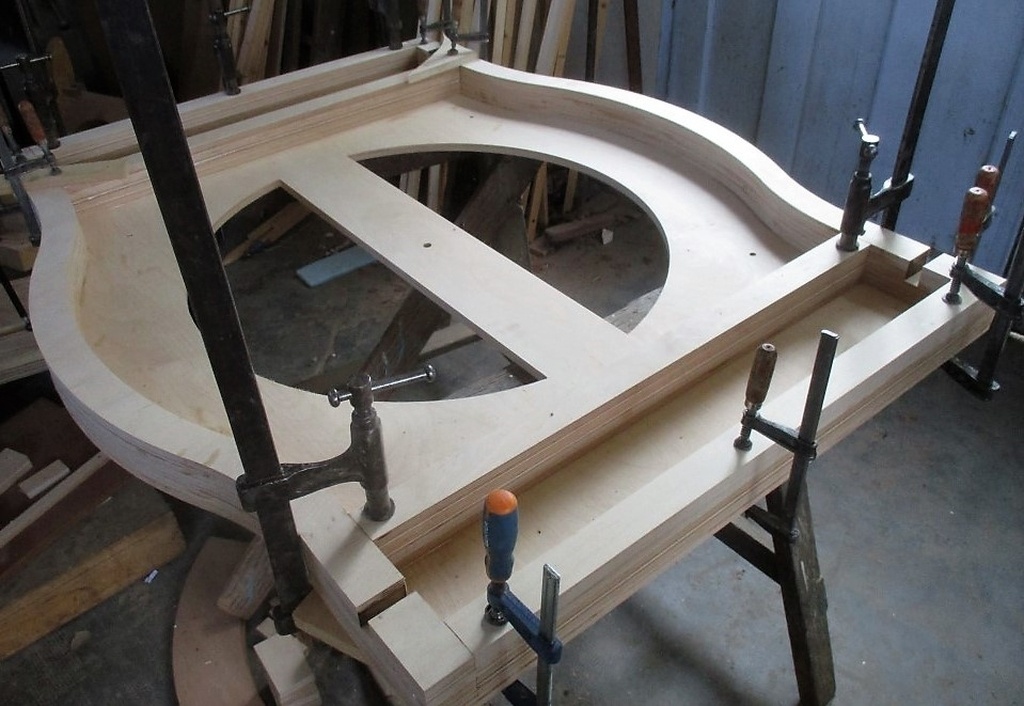

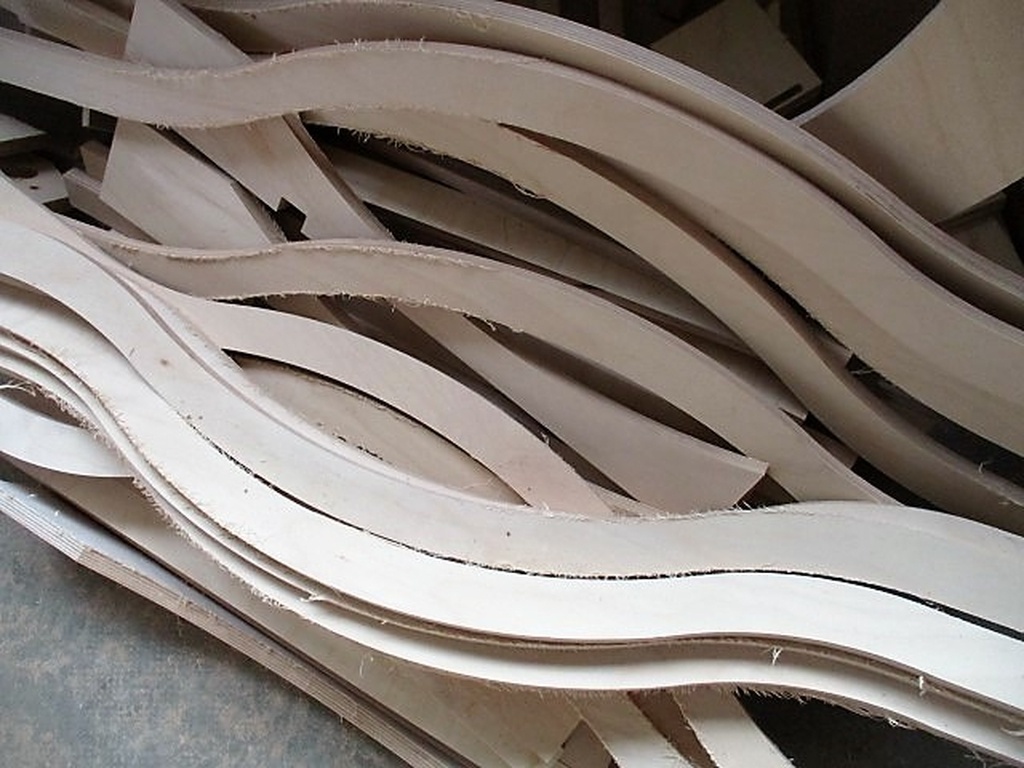

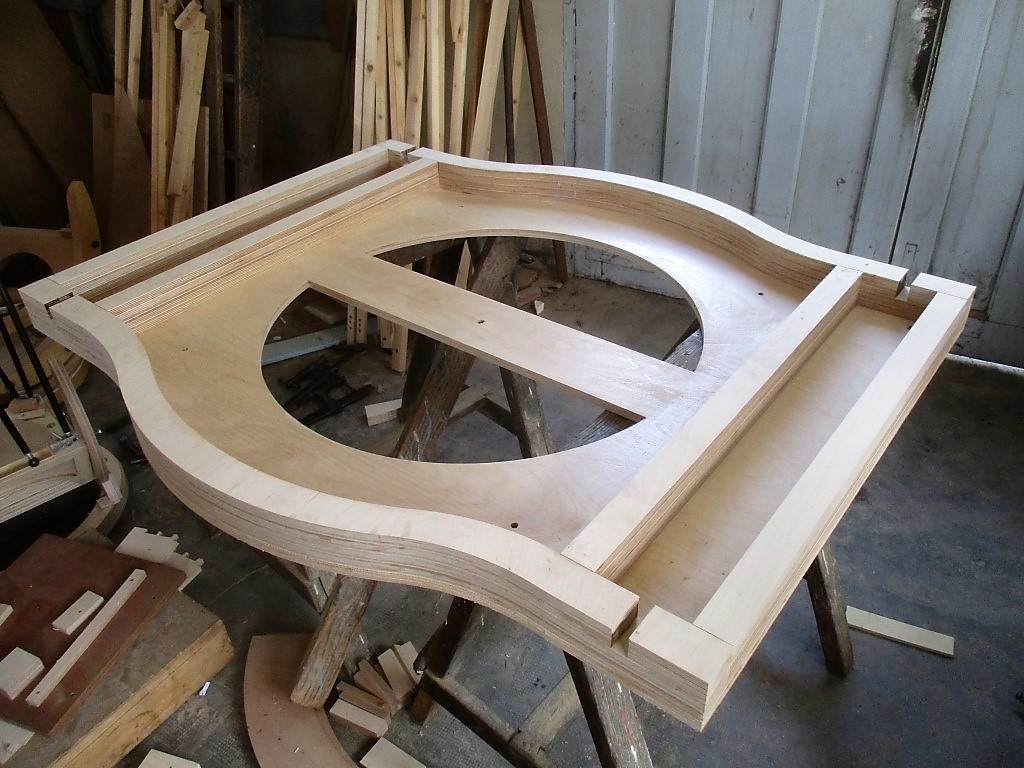

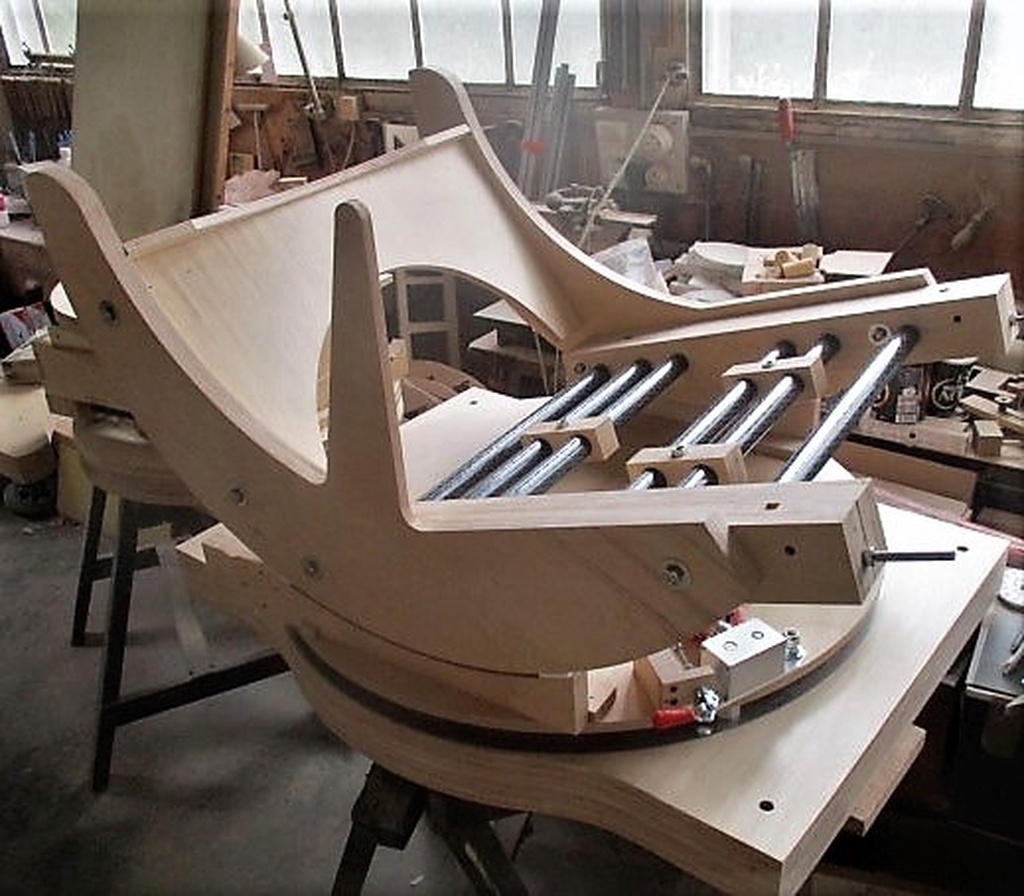

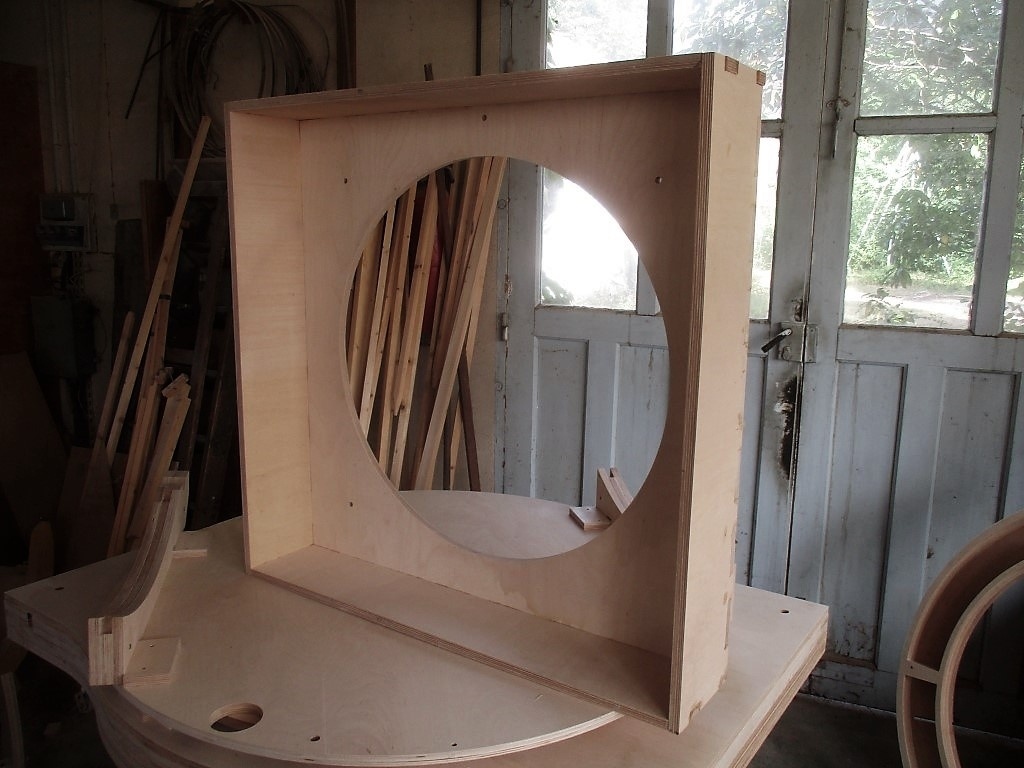

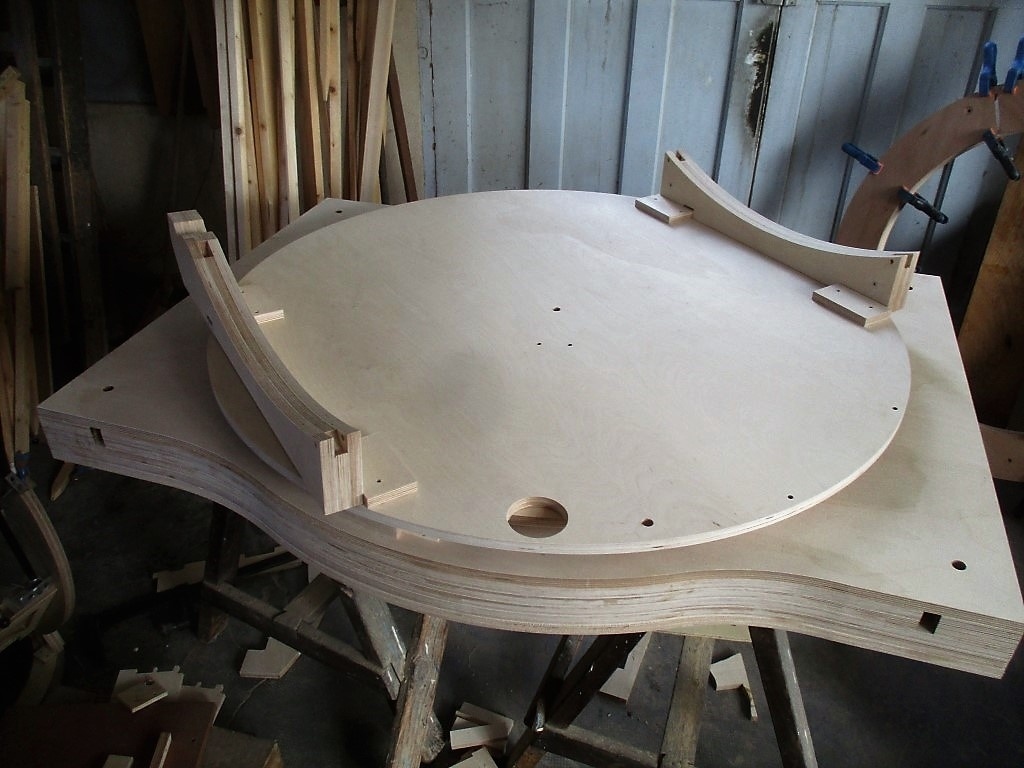

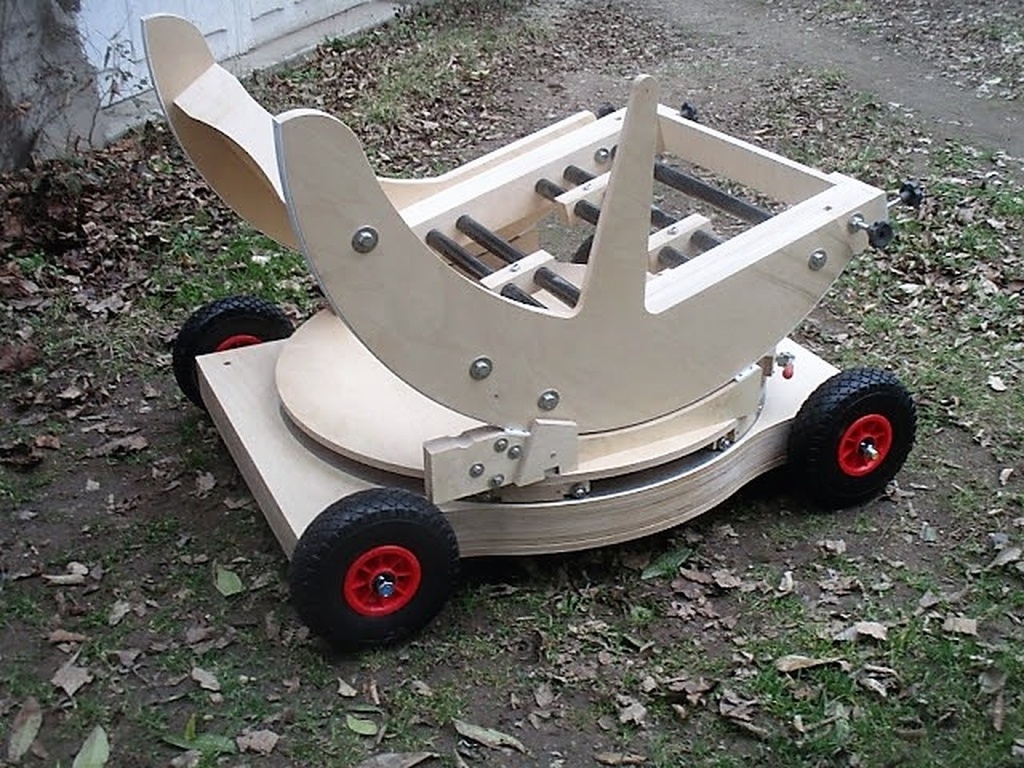

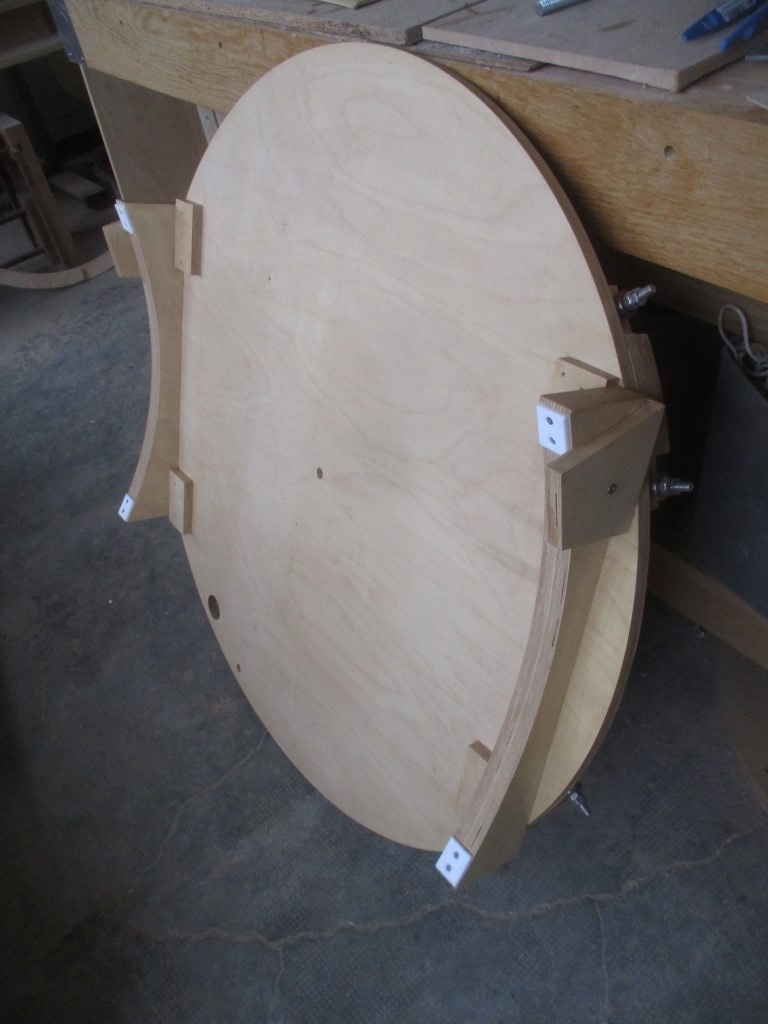

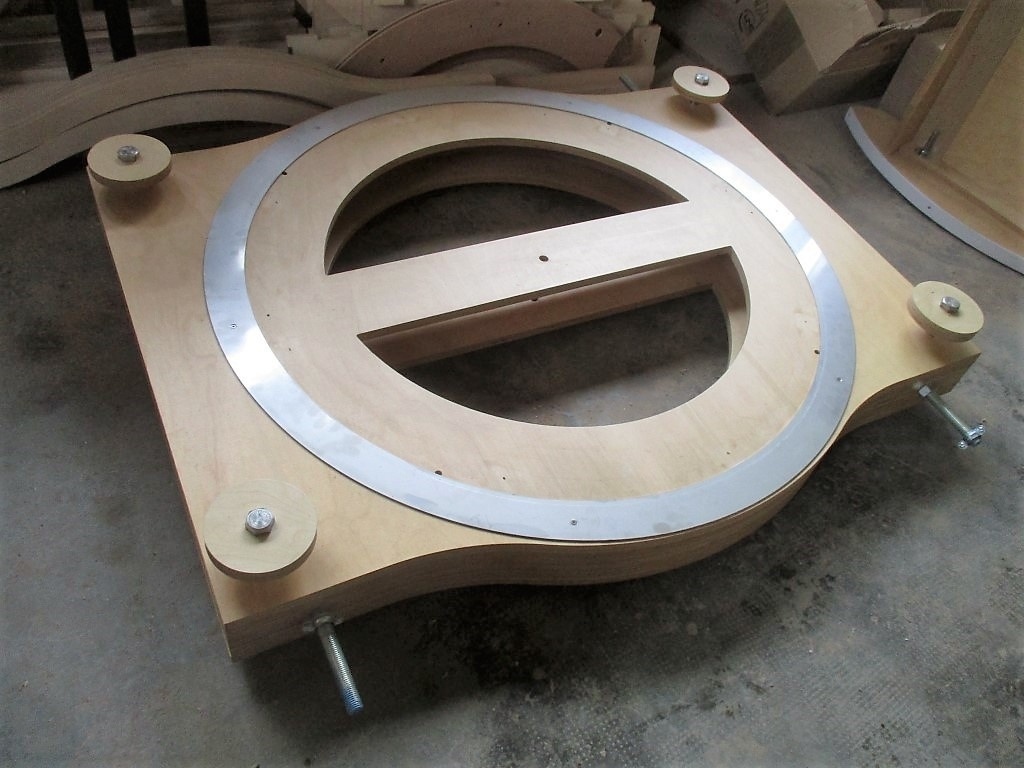

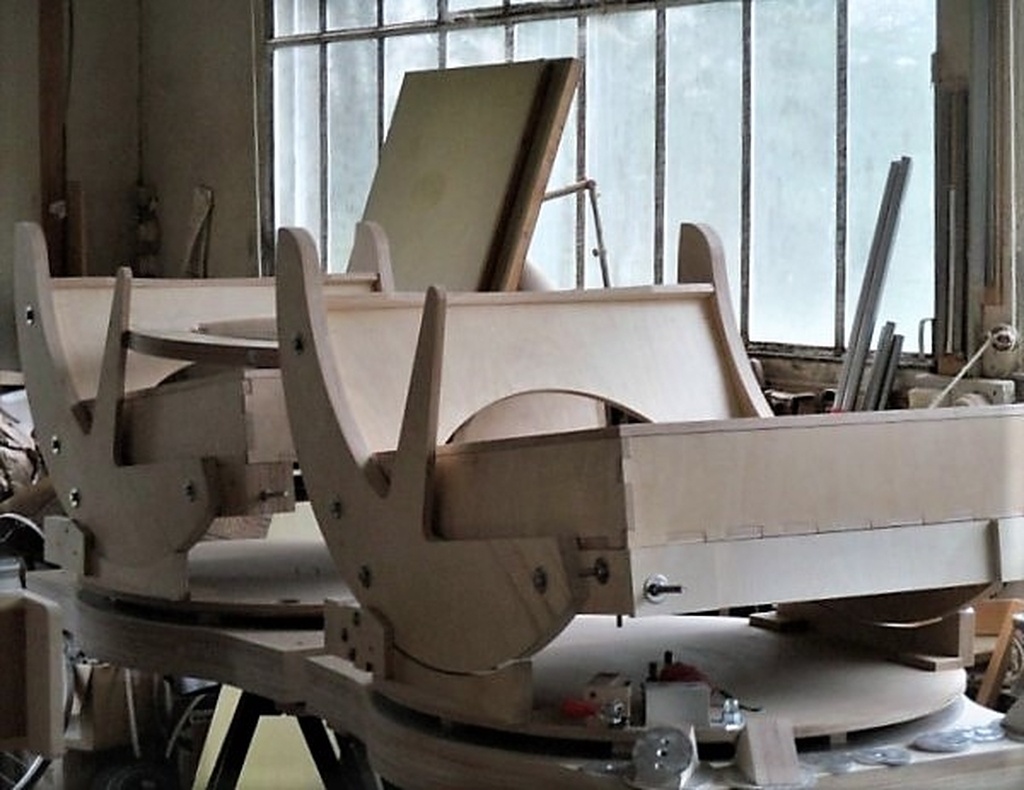

Quelques étapes de la fabrication:
.......
.....
Licence
Discussions
Chaque fois je suis bluffé par ton travail ! 600mm c'est tres très gros même ! J'imagine même pas ce que ça donne, je suis déjà émerveillé quand je regarde dans le "jouet" de mon fils...
Ah, tu as un telescope ? c'est déjà bien! Attention à ne pas prendre la maladie: l'Apperture Fever, la fièvre du diamètre... Cela peut mener à des choses très graves...
Kentaro j'ai un petit 70mm "classique" (pas dobson) mais ça permet déjà de se sentir tout petit! après aucun risque avec l'apperture fever j'ai vu les prix
et j'ai déjà une passion qui me fait acheter trop de choses...
Reste plus qu'à faire les flycase pour expédier ça... avec un miroir pareil le transporteur indélicat risque bien plus que 7 ans de malheur ;)
La plupart du temps, les clients viennent les chercher.
Mais j'en ai expédié un au Chili et quelques autres aux US. Dans ce cas, une grande caisse, plusieurs couches de polystyrene. Pour le miroir, une caisse spéciale et la aussi, beaucoup de couches de polystyrène.
Mais il y a eu un cas où un fabricant canadien avait envoyé un miroir de 760 mm, en France, et le miroir est arrivé brisé...
Belles betes ces petits telescopes.
Je me pose une question con, mais c'est quoi le prix indicatif d'un truc de ce type (tout compris avec miroir)?
Pour un 600 mm motorisé, avec les optiques, 22 000 €... Les clients sont de tous niveaux sociaux. L'astronomie, c'est une passion, un truc "transversal"... Cela peut toucher n'importe qui.
Ca m'étonne pas, j'ai moi même un telescope mais il est tout petit (miroir de 130mm)
Toujours aussi incroyable...
Au vu du support à 4 branches du miroir secondaire : est-ce que si on regarde une étoile elle apparaît avec 4 branches lumineuses, comme sur les photos de Hubble ?
Oui, en effet, sur les grosses étoiles, il y a un phénomène de diffraction, et on a ce qu'on appelle des aigrettes (4), très fines.
Comme c'est uniquement sur les étoiles les plus brillantes, ce n'est pas gênant.
Elles sont vraiment étranges ces tondeuses !!!
Ça me fait penser qu'il va falloir que je récupère ma lunette astronomique (c'est comme ça qu'on dit pour les "tubes" ?) chez mes parents et que par contre je ne vois pas vraiment comment on observe dans tes télescopes.
Tu regardes dans le miroir du bas ?

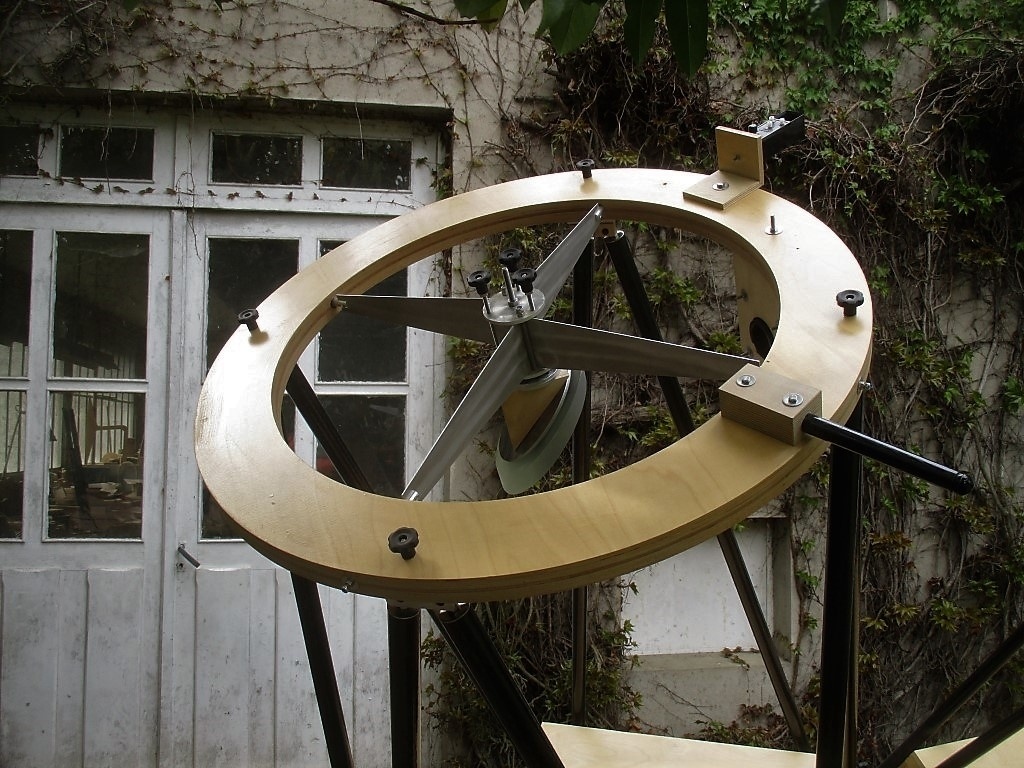

sur le "rond supérieur" il y a 4 bras qui supportent un miroir secondaire qui renvoie l'image à 45° dans un optique qui est monté sur le côté. Tu regardes donc en haut l'image renvoyée depuis le miroir principal. On les distingue bien sur la 4ème image de la première série et la 4ème de la 2ème aussi.
Erebor dependancesbois En effet. La lumière provient du ciel, passe à travers l'anneau supérieur, se réfléchi en un cône sur le miroir primaire parabolique, remonte vers le miroir secondaire à 45°, et déviée, et arrive sur une "boite", sur le bord de l'anneau supérieur. Il y a dans cette boite un "porte oculaire", dans lequel on place des oculaires, et qui permet de faire la mise au point, et on regarde dans cet oculaire, en haut.
Pour les grands télescopes, il faut donc un escabeau pour attendre cet oculaire...
Pour avoir divers grossissements, on change l'oculaire.
La aussi, il y a différentes qualités d'oculaires. Certains coûtent 100 €, d'autres 1000... Et quand on en a 4 ou 5, cela commence à chiffrer...
Kentaro Beau travail, une belle passion
Jean Galmot Merci! C'est un peu "dévorant"...
Ok merci, je vois mieux !
C’est très beau! Je n’y connais absolument rien, mais l’objet en lui même est simplement magnifique et intrigue. Tu indiques qu’ils sont motorisés, pointent les objets automatiquement. Comment ceci fonctionne t’il? Il ne leur suffit pas qu’un moteur électrique, j’imagine qu’il leur faut un logiciel de reconnaissance des objets, et qu’il puisse également suivre la vitesse de rotation de notre planète?
Il y a deux moteurs courant continu, pour chaque axe vertical et horizontal. Ces moteurs sont pilotés par un boitier électronique. De plus, sur chaque axe, il y a des encodeurs (comme un lecteur de barres), qui indiquent l'angle, et donc la direction. Ces encodeurs sont reliés à un autre boitier, qui lui, permet le pointage (la direction et comment trouver les objets dans le ciel grâce aux coordonnées céleste - comme la longitude/latitude). Ce deuxième boitier est relié au premier, et le contrôle. IL y a donc une boucle d'asservissement.
Je ne réalise pas les motorisations, je les installe simplement. Ces motorisations sont réalisées par deux petites sociétés américaines et australiennes.
Au début de la soirée d'observation, on procède à un alignement, un pointage sur 2 ou 3 étoiles, qui permet d'établir une triangulation, et donc, de se repérer.
Cette motorisation permet à la fois de pointer les objets, et d'assurer le suivi de la rotation de la terre.
Tout récemment sont apparus de nouveaux systèmes plus simples, sans encodeurs. On place un téléphone sur l'anneau supérieur, qui filme le ciel. Le téléphone se positionne grâce au GPS et à sa boussole interne. Mais ce n'est pas assez précis. Le téléphone fait alors une photo du ciel, et une application (logiciel de reconnaissance photo, ou "plate solving"), reconnait la portion du ciel qui est photographiée, et permet donc le positionnement. Ensuite, l'appli pilote les moteurs. C'est assez magique...
Parfait, merci pour tes explications. Une dernière question me trotte en tête: j’imagine qu’on n’y voit que la nuit? Est ce dangereux pour les yeux de regarder en pleine journée, si le miroir vient à croiser les rayons du soleil?
Question peut être bête, mais plutôt que d'avoir mis des moteurs et des encodeurs, pourquoi ne pas mettre des moteurs pas à pas?
bmoulin639 On peut le faire. Par exemple, sur mes plateformes équatoriales, qui assurent le suivi d'un télescope (mais pas le pointage), j'installe des moteurs pas à pas. Par contre, il faut un contrôleur spécial, qui "linéarise" les à-coup des pas à pas.
De plus, il vaut mieux quand même avoir des encodeurs, qui bouclent et vérifient que la monture se déplace bien comme prévu.
Il se trouve que le fabricant des motorisations utilise des moteurs cc. Moi, je ne fais qu'installer.
Franfrantz Ah oui!! Ne jamais regarder le soleil avec un telescope ou même une lunette ou des jumelles! Cela brûle les yeux et c'est irréversible... Il faut dans ce cas des filtres très spéciaux.
Par contre, de jour, on peut regarder la Lune (on la voit dans le ciel de jour, dans certains cas) et on peut même trouver des étoiles très brillantes. Mais dans ce cas, il faut faire très attention de ne pas pointer le soleil...
Kentaro C'est vrai que j'avais pas pensé au détail des accoups d'un moteur pas à pas. L'interêt que je vois au pas à pas, c'est qu'aujourd'hui on peut en trouver plein a pas cher, qui sont relativement précis, et qu'on a plein de moyen de les contrôler facilement.
Mais c'est sur que c'est plus un usage pour un bricoleur du dimanche mon idée...
bmoulin639 On peut le faire, mais il faut linéariser. Un copain électronicien le fait pour mes plateformes équatoriales, et cela marche bien. Mais c'est un peu sioux, car cela dépend de chaque moteur... même pour deux moteurs identiques, le réglage est un peu différent.
Kentaro oui donc pas si simple. Je sais qu'il y a des techniques, et aussi qu'on peut améliorer avec pas mal de montages, et aussi que le contrôleur utilisé peut jouer, mais j'avoue que j'ai pas cherché plus loin.
Merci pour tes explications.
Ca y est , t'es devenu un industriel !! Beau boulot, c'est de l'orfèvrerie !
Industriel... pas vraiment... Cela reste de la toute petite série... Mais il est vrai que cela va plus vite qu'avant.
Je vais finir par vraiment craquer pour un 300mm un de ces jours
Très beau travail
Merci!
Impressionnant ! Par curiosité, aurais-tu quelques liens vers des prises de vue avec tes télescopes ? Bravo, ça fait rêver !
Merci! Je ne fais pas de photos, et la plupart de mes clients non plus. On est surtout "visuels". La magie des photons qui arrivent directement sur l'oeil, après des millions d'années de voyage...
Par contre, je fais des dessins.
Je vois, ou plutôt j'aimerais tant voir
Avec mon petit 150/750 entrée de gamme c'est déjà fascinant alors avec des grands comme ça ça doit être carrément stupéfiant !
Encore bravo et belles observations a toi... Et tes clients !
Houaouw !
SUPERBE !
Au pifomètre ça fait une focale en dessous de f/4 ça non?
Souvent les 600mm font entre du f/4 et du f/5 (en tout cas ce que je connais)
ça doit être super lumineux. Avec une table motorisée, tu dois faire de la super photo. Je suis jaloux.
Ha! je viens d'aller voir ton site
f/3.3
.....joili tout ça ?
Oui, c'est du fd 3,3, donc une focale de 180 cm. Autrefois, on ne savait pas faire de bon miroirs à moins de fd4, mais les opticiens se sont bien améliorés.
Bien sur, il faut un correcteur de coma.
Je ne fais pas de photos, et la plupart de mes clients non plus. Ils sont plus "visuels".
Ben là il avait l'air plutôt bien rangé ton atelier (par rapport à quand je l'ai vu, avec un seul télescope !).
Et maintenant, vacances ou commande suivante ?
Ara Cela fait 15 ans que je n'ai pas pris de vacances... Les commandes se suivent, cela n'arrête pas... 300mm, 400mm. En ce moment, je termine un 700 mm, hauteur 3 m... Toujours plus grand...
Kentaro Comment ça se passe pour les différences de dimensions tu fais tout à l'échelle ou tu as des plans adaptés ? Parce qu'entre un 300 et un 700 j'imagine qu'il doit y avoir certaines pièces qui ont besoin d'être plus rigides mais pas toutes non?
Erebor Les plans sont en effet différents selon les tailles. Les vis et boulons ne sont pas les mêmes, les sections des tubes carbone non plus... tout est adapté.
Pour un même diamètre, il y a aussi des pièces qui différent selon la longueur focale, donc la hauteur de l'ensemble, ce qui a un impact sur le centre de gravité. De ce fait, les "bananes" sur lesquelles l'ensemble coulisse n'ont pas le même diamètre.
Je propose également des versions avec cp plein (robuste, et beaucoup d'inertie), et des versions allégées, dans ce cas, le cp est alvéolé avec un sandwich, une peau en cp fin et du polystyrène à l'intérieur.
Il faut d'adapter à la demande, mais globalement, j'ai maintenant presque toutes les versions "sur étagère", avec des plans standardisés. Cela m'a demandé pas mal de travail pour faire tous ces plans, mais maintenant, c'est fait.
Ensuite, pour chaque commande, je peux adapter. L'avantage des découpes par cnc, c'est que c'est très flexible: Il suffit de modifier 2 ou 3 trucs sur un plan, et hop, c'est parti pour du "sur mesure", que les clients apprécient beaucoup.
Je regardais tranquillement ton article quand ma femme se pointe et me dit : "C'est jolie ça, c'est des fauteuils ? "
Ca tient à peu de chose le travail d'artiste (ou d'artisan si tu préféres).
IL y a en effet des gens qui croient que ce sont des balançoires, ou des balancelles...
C'est gigantesque mais c'est pas du bois , c'est du contreplaqué, les palettes ,elles c'est du bois !!!!
Tant que c'est pas du sapin...
tu pourrai faire l'inverse et essayé de faire des cuiseurs solaire
C'est beau. Chapeau !
Merci!
Ces bébêtes sont magnifiques !
Et un peu flippantes, on dirait presque une armée de dalek
Moi je dis bravo ! Sacré boulot !
Merci!
Dis moi, ta prod ça tourne à la " World Company" au risque de me répéter tu m’épates toujours. Bravo encore !
Oui, en ce moment, c'est assez international... J'ai deux commandes en cours pour les US, une autre au Canada...
Alors notre Pierre national ferait concurrence à James Weeb.
Au fait si tu as besoin d'un lanceur, on peut organiser cela sur la prochaine édition d’Épinal
wil68 J'ai montré quelques photos sur Instagram avec un truc en ce sens, avec un 300 de voyage, qui se déploie comme le James Web:
instagram.com/...edobsonfactory/
"The French Dobson Factory Space Agency (FDSA) is pleased to announce that the launch of the DFST (Dobson Factory Space Telescope) has been successfully completed. The first step of the deployment is under way. Stay tuned!"
"The French Dobson Factory Space Agency announced that the deployment of DFST (Dobson Factory Space Telescope) is under way. Assembly of the Telescope will be the next step.
Stay tuned!"
"The DFST (Dobson Factory Space Telescope) has reached its final destination.
The French Dobson Factory Space Agency (FDFSA) announced that the DFST has successfully landed on a beautiful earth-like habitable exoplanet orbiting around Proxima Century, in a luxuriant environment. All tests have confirmed that the instruments are well processing and that the telescope is ready to give wonderful images of our Universe."
Les bras et la mâchoire m'en tombent !
Dans 100ans on découvrira que tu étais un extraterrestre .
Pas la peine d'attendre un siècle on le sait déjà
wil68 Bip Bip...
Bonsoir Kentaro,
Tout simplement monstrueux ton boulot !
Bravo !
Une question, quel bois as tu utilisé ?
Cdlt,
Rémy
MRemy Merci! C'est du contreplaqué de bouleau. C'est un très beau contreplaqué, de très bonne qualité. J'utilise aussi du contreplaqué de hêtre.
Merci Kentaro. Une question en amène une autre :
CP de bouleau pour la structure et CP de hêtre pour les pièces plus techniques où le contraire ?
Encore une fois chapeau l'artiste !
Cdlt,
Rémy
MRemy Pour ces télescopes, c'est tout en cp de bouleau. IL y a eu une période où j'utilisais le cp de hêtre, mais récemment, je fais tout en bouleau.
Salut kentaro, avez vous des photos de la voûte céleste prise avec l'aide de vos téléscopes ?
Ken Je ne fais pas de photo astro. Je suis uniquement "visuel". Faire de la photo, c'est très technique, beaucoup de traitement informatique, ce n'est pas du tout mon truc. Par contre, je fais des dessins, à partir de ce que je vois à l'oculaire.
je me pose une question il y a il une petite place pour une rampe , car cela peut être bien utile lorsque l' on s' élève
c 'est un commerçant très terre a terre qui fait la demande
bonne continuation l'avenir appartient aux passionnés
etiennedesthuilliers
Bonne question! Avec ces gros télescopes, il faut un escabeau pour observer, deux ou trois marches. Et il vaut mieux être prudent, ne pas s'accrocher au télescope quand on perd l'équilibre... Pour les observations publiques, il vaut mieux avoir un escabeau bien sécurisé, avec, en effet, une rampe...
J'ai eu l'idée un jour d'un escabeau motorisé, qui tournerait sur un grand plateau circulaire, autour du télescope. Mais je ne l'ai jamais réalisé. Pour un télescope à poste fixe, ce serait pratique.
Face a Kentaro, james web n'a cas bien se tenir !
lol mais on dirait que moins il yreste de place sur notre boule bleue, plus l'espace prend de la place dans nos boules grises et c'est peut être pas pire, enfin ca mérite d'être observé, bravo pour ces belles réalisations
Merci!
J‘adore découvrir ce qui émerge d‘une passion! Merci et Bravo à toi!
Merci à toi!
Super chouette ! J'adore !
Merci!
Magnifique. Sciences, techniques, design, tout ce qu'on aime ... Bravo !!!
Merci, merci!
Superbe travail, ça donne envie de s'équiper !
Merci! Si cela peut donner envie de regarder les étoiles, tant mieux!
Ouais, en somme tu es un garçon qui voit loin.... C'est très bien !!!
Boisif
Salut Kentaro, tu as un site internet ou on peut consulter tes créations et te contacter pour commander ?
Olivier
Merci. Je t'ai répondu par mp.
beau boulot,en plus, qui ouvre vers l'infini!!
Bonjour Kentaro
C'est vraiment ouf ces objets. Tu as des images de ce que tu réussis à observer avec ces engins ?
Merci
Olivier
le bois et les étoiles ,mes deux passions ! Bon maintenant !il faudrait que tu commences à travailler sur une fusée en bois pour mettre une claque à Elon musk !
Bravo pour les télescopes , impressionnant !
