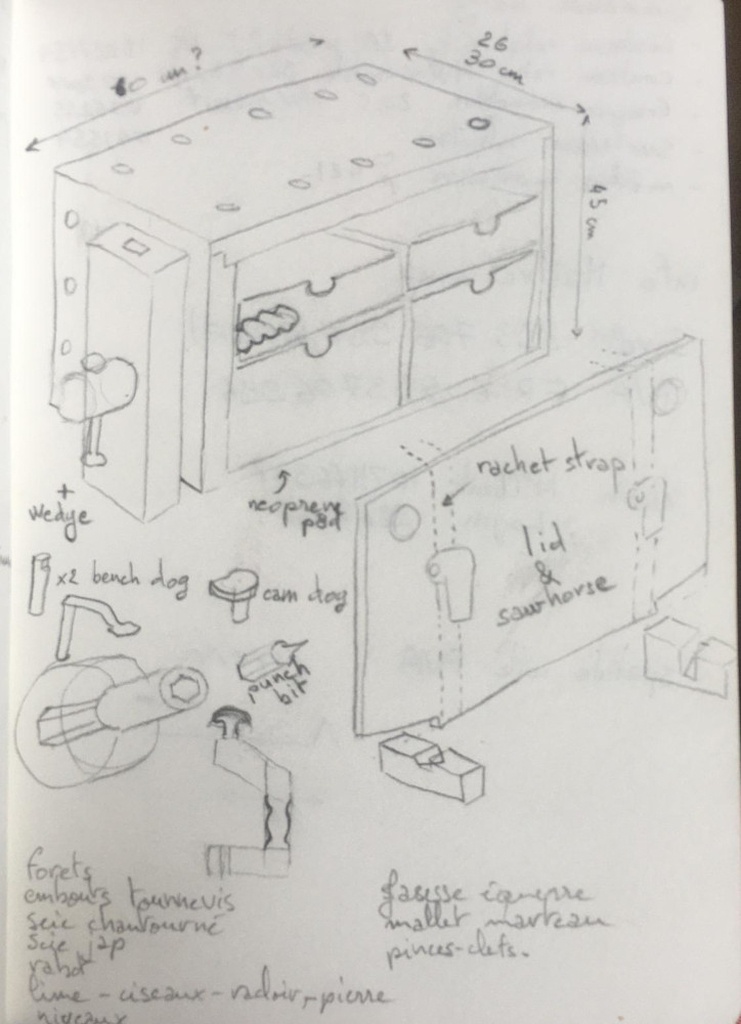

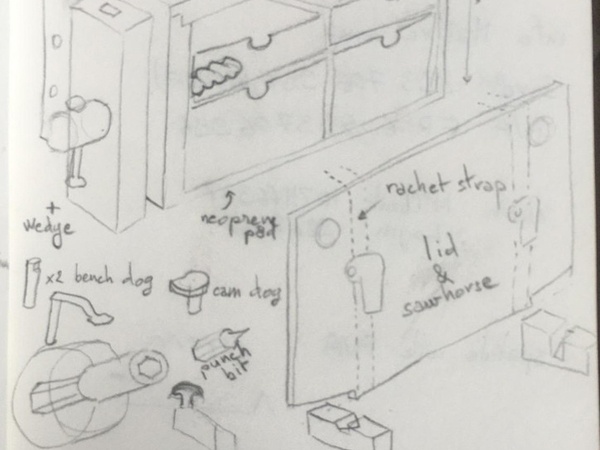

Après avoir vu cette superbe caisse à outil de l’armée j’ai eu envie de m’en faire une qui fasse aussi office d’établi. L’idée était de pouvoir prendre tout le nécessaire dans un minimum de place pour prendre le train. J’ai griffonné quelques idées il y a plusieurs mois :

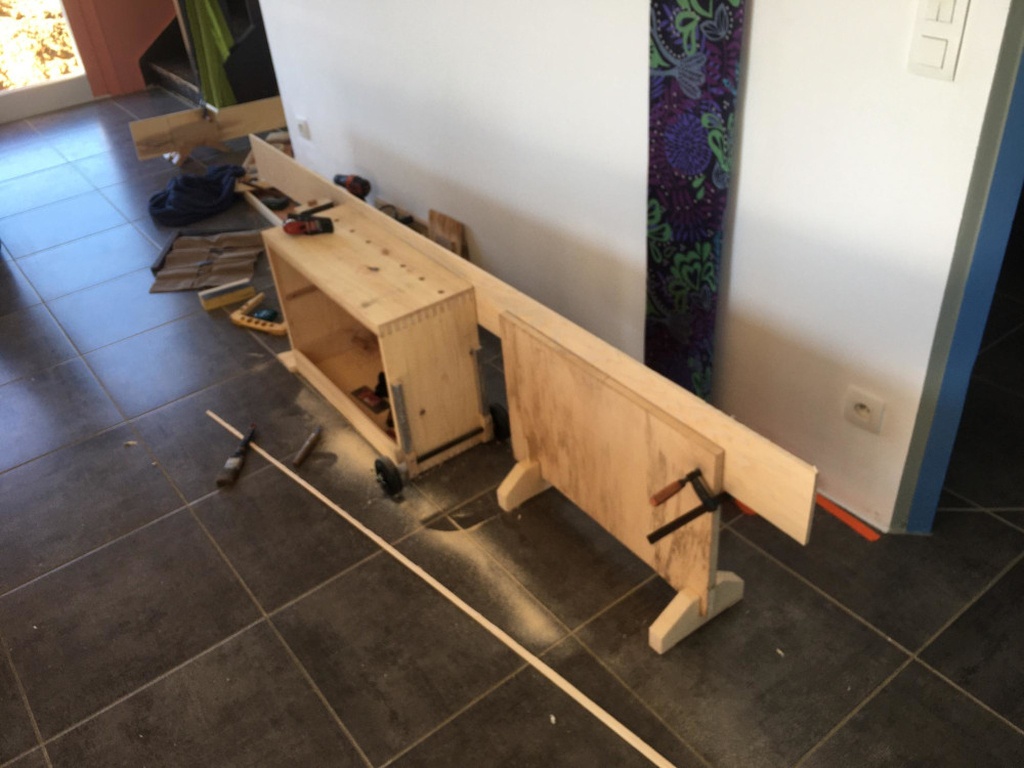

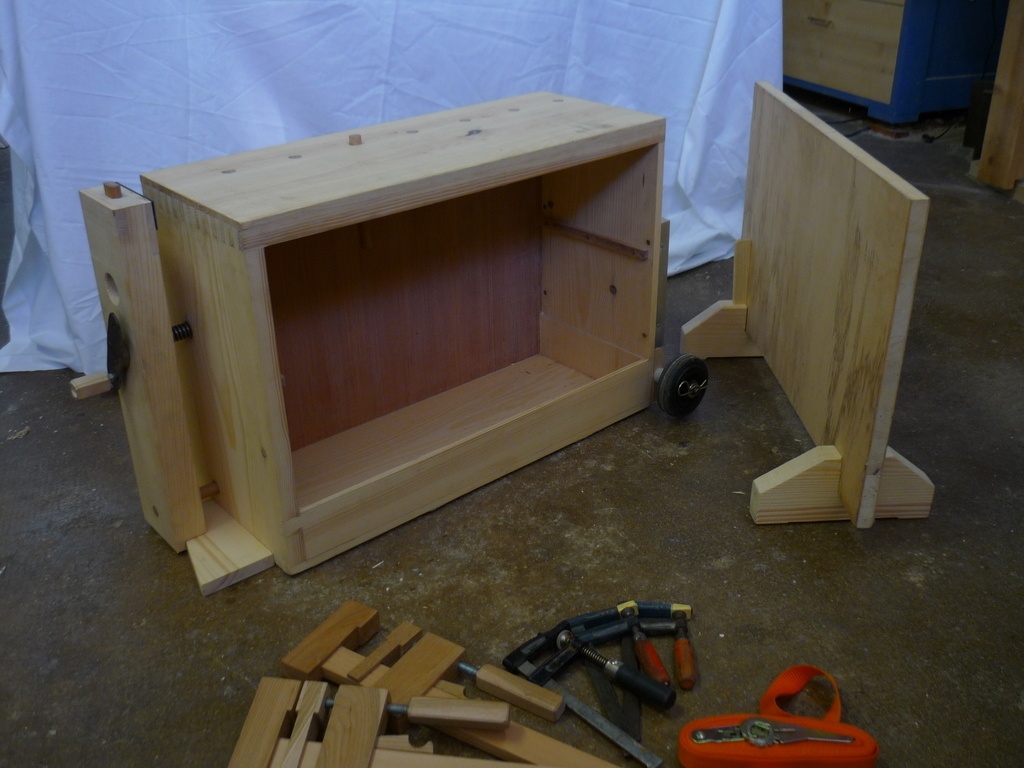

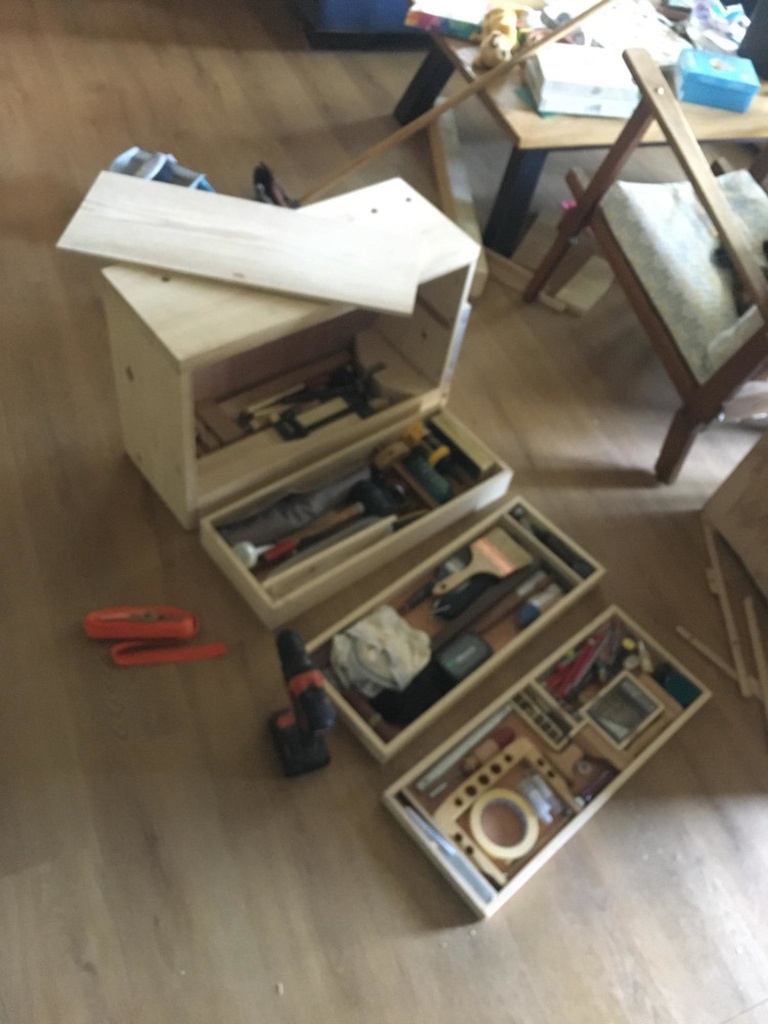

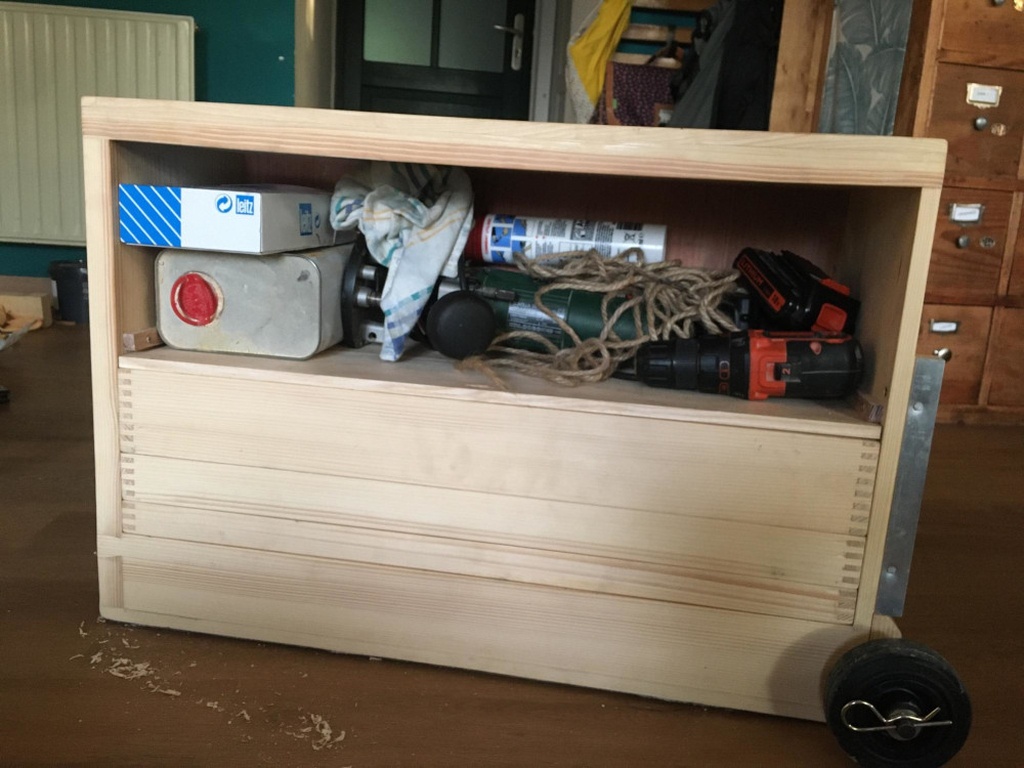

Un avantage de la petitesse de la surface de travail est que l’on peut replanir le dessus de l’établi en un passage à la dégauchisseuse. En dessous est collé un tapis antidérapant qui préserve le sol du salon où l’on s’invite. Sur le flanc un panneau sert de couvercle, il n’y a aucune quincaillerie de fermeture mais juste une sangle à cliquet qui empaquette le tout. Le rangement des outils à main se fait dans des plateaux d’épaisseurs variables. Ces plateaux s’entassent dans la caisse, une planche vient se glisser pour fermer le tout et il reste encore de la place au-dessus pour divers choses à prendre pour le chantier spécifique. Sous les plateaux se range les accessoires propres à l’établi : un étau en kit, des serre-joints et des pieds pour transformer le couvercle en tréteau. Le tréteau est ajustable en hauteur afin d’être dans le même plan que l’établi.

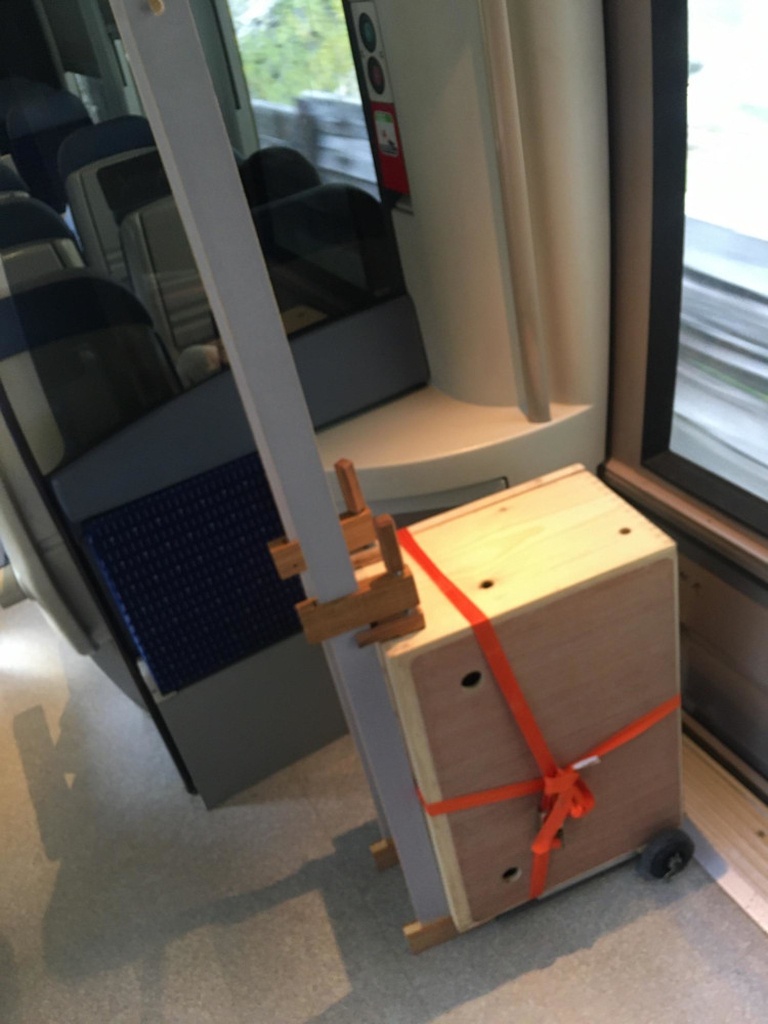

Coté transport, il y a deux roues et ensuite avec de grands serres joint qui font office de manche ça roule comme une brouette. Le poids sans outils est de 18kg, et une fois remplit c'est plutôt autour de 30kg.

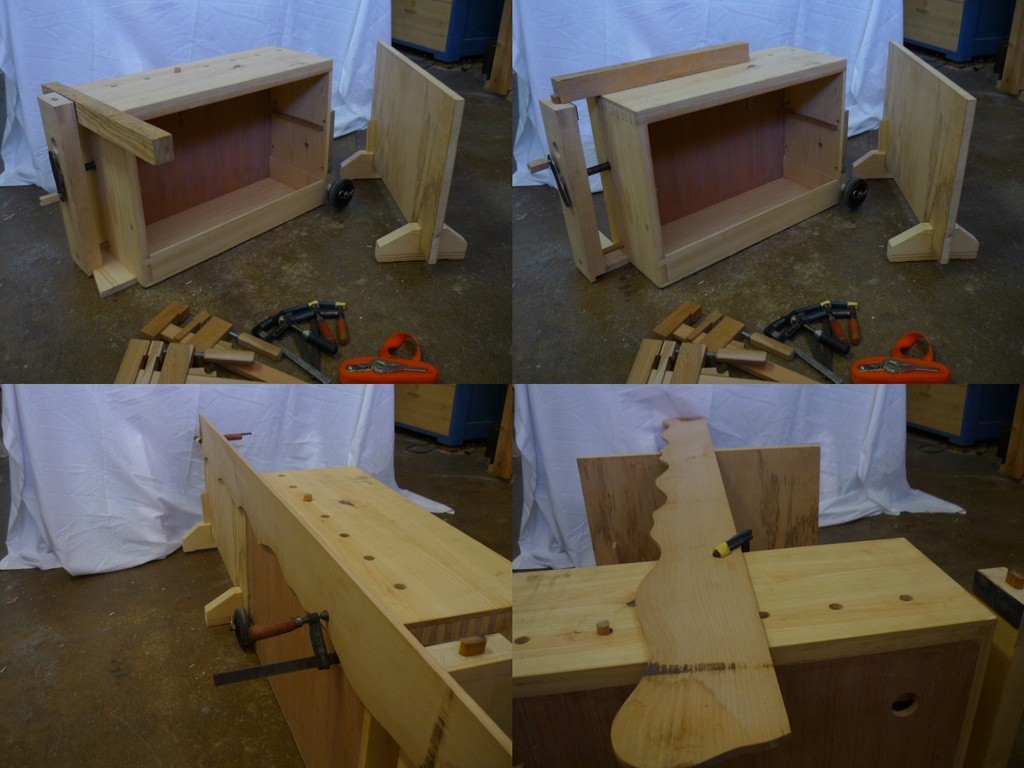

Le serrage de pièces peut se faire de différentes manières.

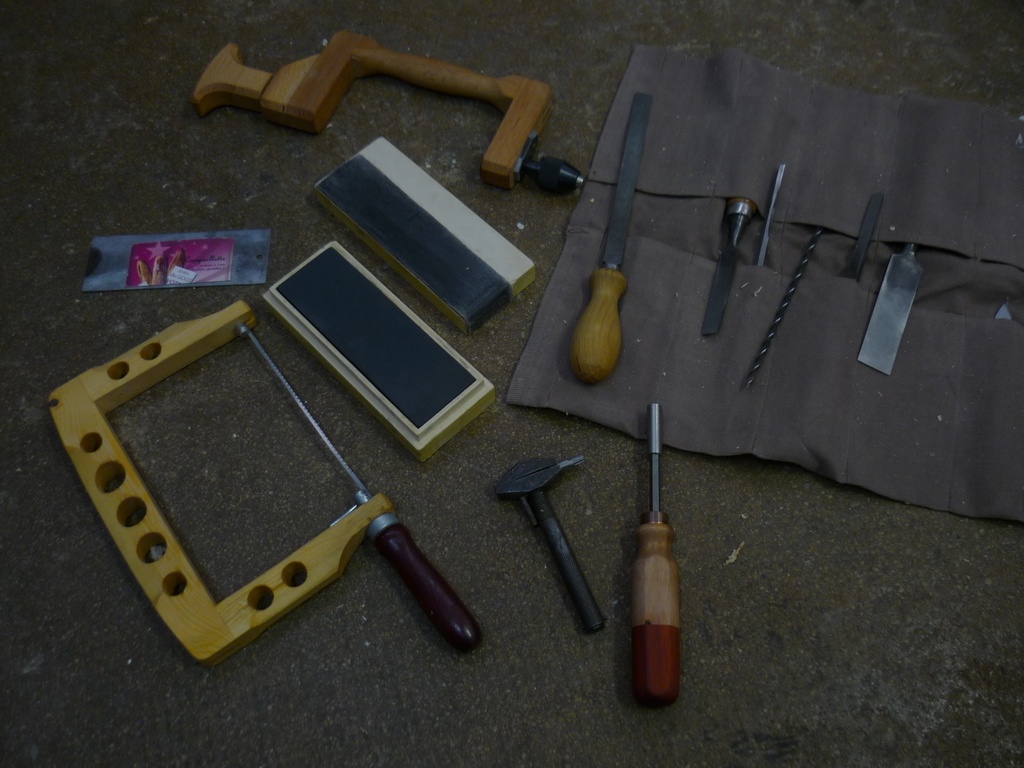

La liste d’outils est encore en évolution mais voici quelques particularités :
-Un vilebrequin permet de percer quand c’est shabbat.
-Une scie à chantournée en épicéa : très rigide est pèse 158g contre 260g pour son homologue Knew concept.
-Un racloir peut faire beaucoup de travail pour peu de poids. Le magnet évite de se cramer les pouces.
-La boite de la pierre à affuter profite d’un cuir d’émorfilage sur son couvercle.
-Bien penser à prendre une lime pour faire le morfile du racloir. A ranger avec les ciseaux dans une trousse en tissu c’est encore ce qu’il y a de plus léger.
-Une vielle clef à molette fonctionne particulièrement bien avec les embouts hexagonaux dans certaines situations.
-Un long porte embout magnétique emmanché est supérieur à un simple tournevis à embout, car on peut retirer le porte embout et s’en servir de rallonge. Ça doit bien économiser 15g j’suis sûr !
Enfin pour conclure il y a des défauts à un équipement aussi précaire. Déjà on travaille souvent à genoux, il faudrait d’ailleurs que je trouve un petit bout de mousse pour préserver mes articulations. Mais surtout ça fait rire les gens : « Oh! on dirait ces petits jeux qu’on offre aux enfants».
Licence
Discussions
Genial !
Voilà une idée intelligente qui pourrait faire des émules en cette période troublée où se déplacer devient difficile
.
Haha, c’est vrai que c’est un sujet d’actu!
Au sujet de l’intelligence il faut nuancer car il faut aussi souvent déplacer un meuble… j’ai déjà réussi à le faire pour un petit bureau intégré (3 planches) mais pour un gros meuble il faut que le client viennent en voiture prendre le bois + moi. Ensuite je suis plus ou moins autonome pour rentrer seul par le train. Dans ce cas le bilan carbone est proche de la solution camion pro.
Ah, c'est très élaboré! Bravo!
Excellent !!!!
Je vais reprendre quelques idées !!!!
Personnellement, je trouve ça fascinant —> bravo !
Les serre-joints servent uniquement pour le déplacement de la caisse ?
Les serre-joints servent à ce que tu veux. Sur la photo il y en à deux car je savais qu'il me fallait emboîter deux parties de meuble un peu récalcitrant, mais un seul suffit pour le transport.
Ils sont fabriqués en suivant la conception de John Heisz : youtube.com/wa...h?v=-1bSixPnA4g
(Des lattes de lits font de très bonne barres de serre-joints une fois collées par pair pour les redresser.)
C'est malin
Excellent!
Et j'aime beaucoup le couvercle qui fait tréteau
C’est hyper bien pensé! Bravo!
Petite question subsidiaire, c’est toi qui a fait le vilebrequin en bois?

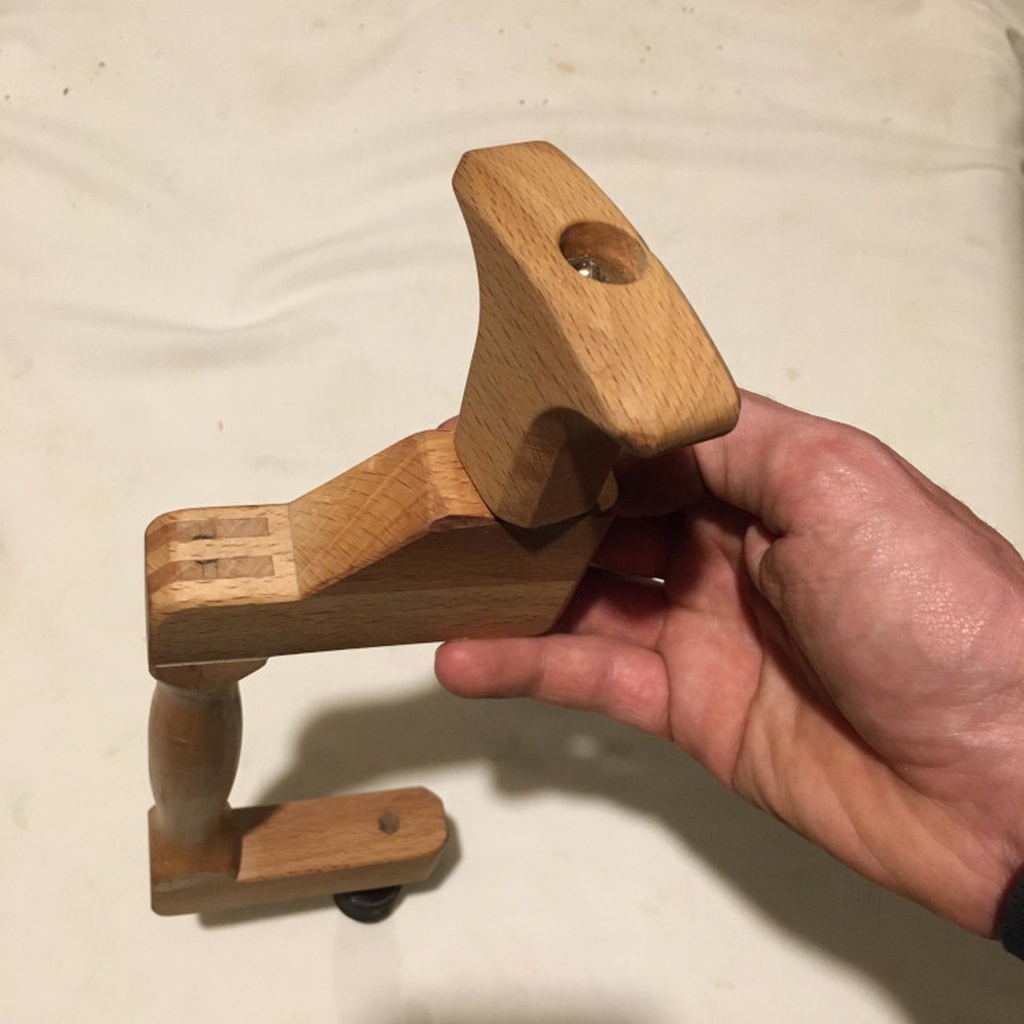

En effet, c'est un outil fait spécialement pour rentrer dans le plus petit des plateaux de rangement (voir la troisième photo, je sais c'est flou). Le pommeau est aplati à cet effet, c'est une simple pièce de bois percée. A l'autre bout un petit mandrin Wolfcraft 0.5-6.5mm qui n'accepte pas facilement les grosses mèches. Plus petit que le vilebrequin de charpentier celui-ci est d'avantage pour du vissage/petit perçage rapide.
J'aime bien l'idée du vilebrequin mais il faut avouer qu'une perceuse ça s'utilise d'une seule main et ça perce mieux dans les coins.

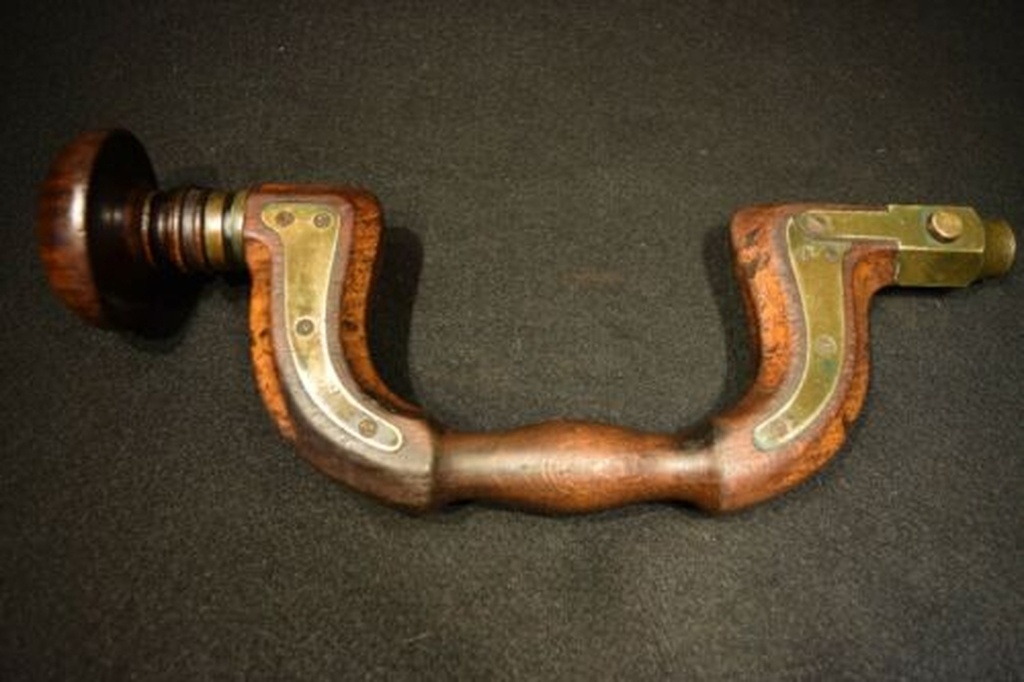

Aussi je trouve les vieux vilebrequins du XIVème magnifique.
En tout cas, je trouve que, tout comme ce « micro-atelier mobile », c’est génial!
voilà une idée qui mérite un véritable coup de chapeau !
tout y est, encombrement restreint, l'essentiel embarqué et la fonctionnalité au rendez vous
bravo
Super intéressant et magnifiquement réalisé
Mention spéciale au vilebrequin maison
Quelques questions très très intéressées :
a. l'ensemble presse/coin de parallélisme/vis de presse
b. les 2 serre-joint
c. les pieds du tréteaux
d. autre ?
=> peut-on avoir une photo ?
Un Grand Merci d'avance !
Cyril
Merci :)
Et pour te répondre:
1- Le couvercle est un panneau de latté 22mm (3 okoumé – 16 peuplier – 3 okoumé) que j’avais sous la main, mais un gros contreplaqué léger, ou encore une construction de type « torsion box » peut aussi fonctionner avec peu de poids. En massif j’éviterai un simple panneau, mais une construction de porte en cadre fonctionne je pense.

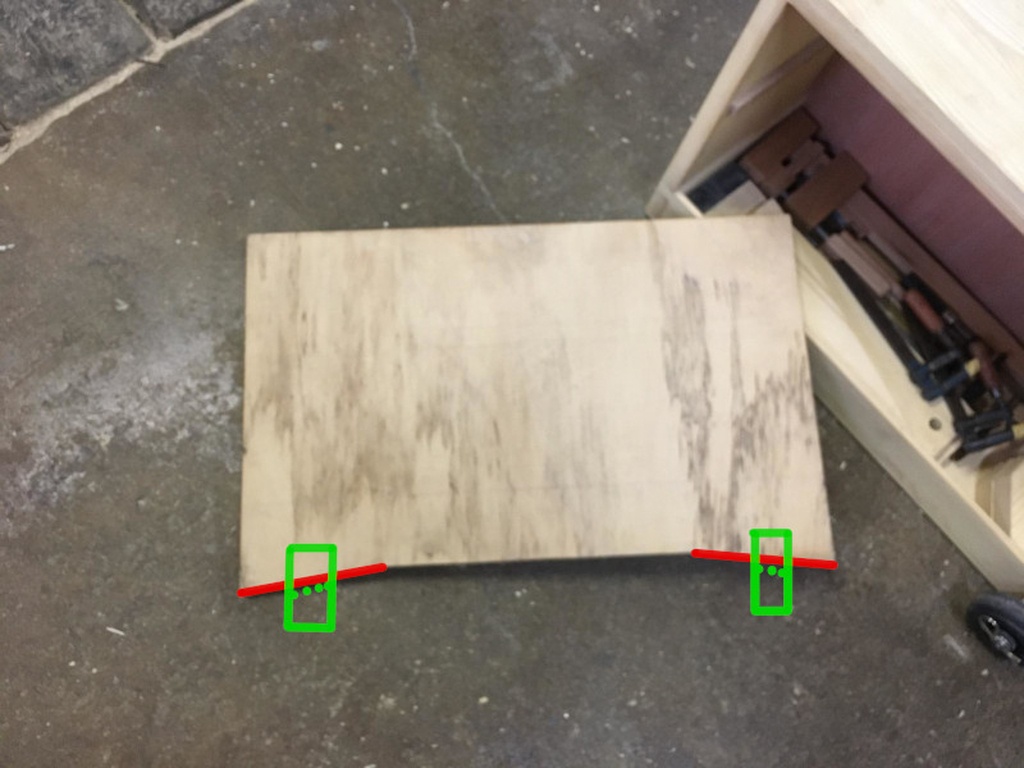

Il faut juste des pentes au niveau des pieds si tu veux avoir l’option réglage de hauteur, que ça résiste à la compression à l’endroit où l’on met les coins de serrage ou l'éventuel serre-joints et enfin que ça ne casse pas quand on grimpe dessus^^

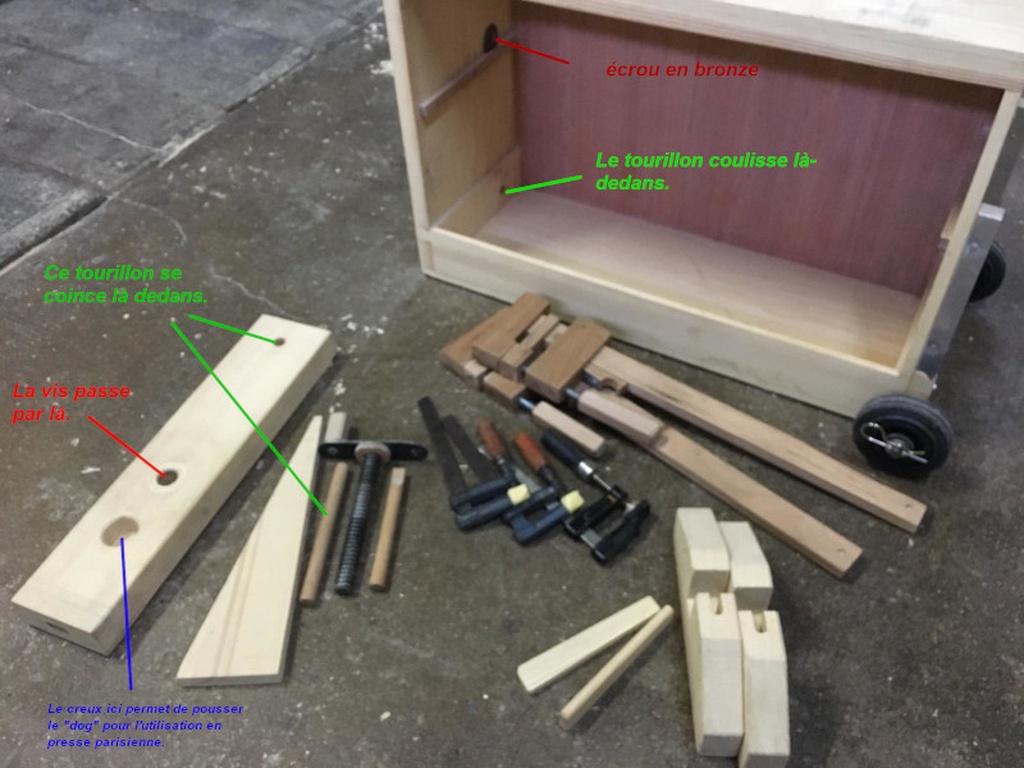

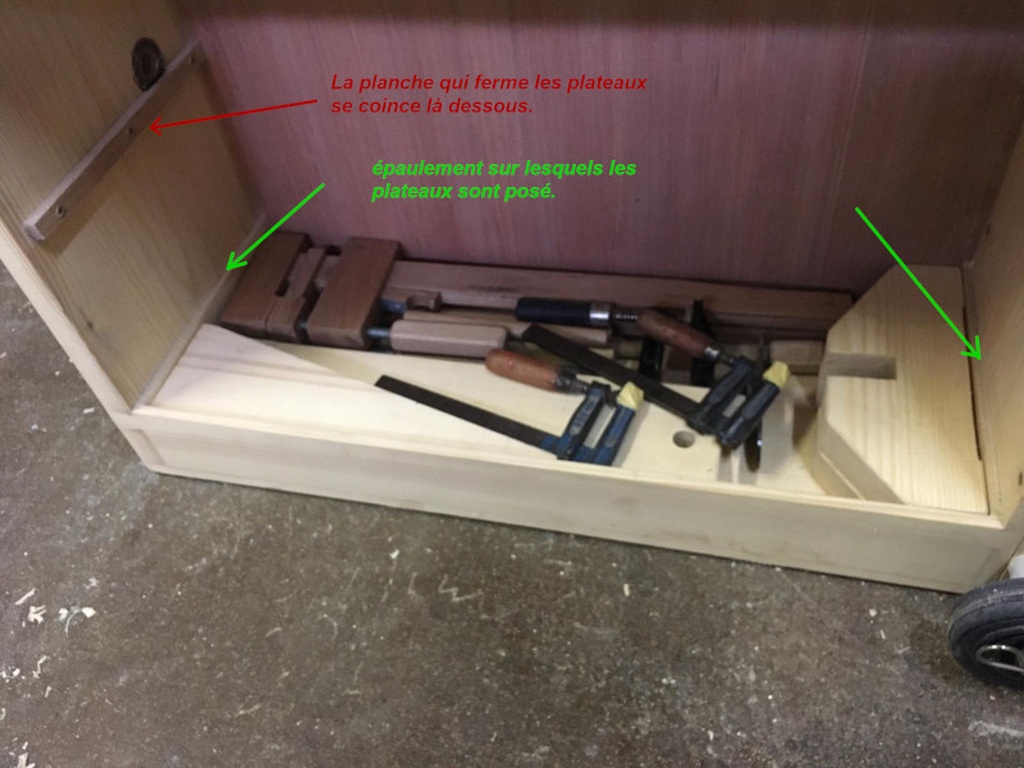

2- Aussi voici des photos des accessoires, et du rangement.
Ta liste est exacte et en plus il y a :
-Un tourillon qui se coince dans le bas de la presse pour la garder verticale
-Un « bench dog »
-La vis trapézoïdale de l’étau que j’ai eu la chance de trouvé en vide grenier. Quelqu’un qui s’était bricolé une sorte de pied échafaudage. On voit l’écrou en bronze logé dans la paroi de la caisse à outil.

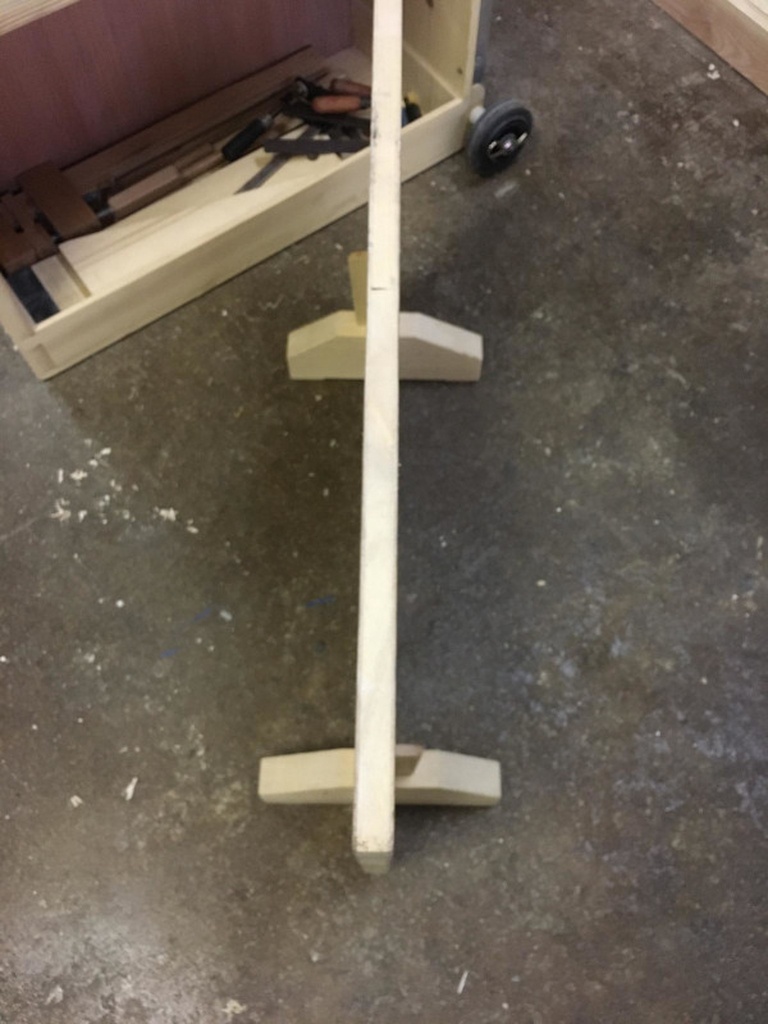

-Les pieds de tréteaux sont accompagnés de leurs coins de serrages
-3 petits serre-joints
