Bonjour à tous,

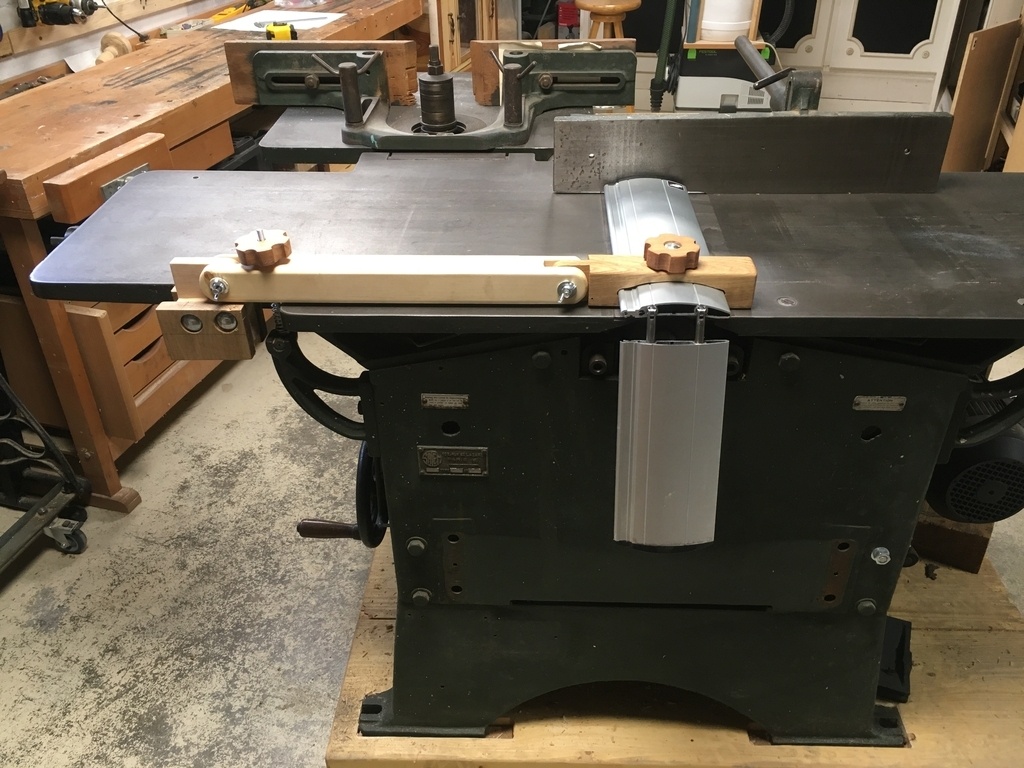

J'avais besoin d'un pont protecteur pour ma Dubus, vu les tarifs du support de bras, j'ai pris plus de plaisir à le fabriquer.

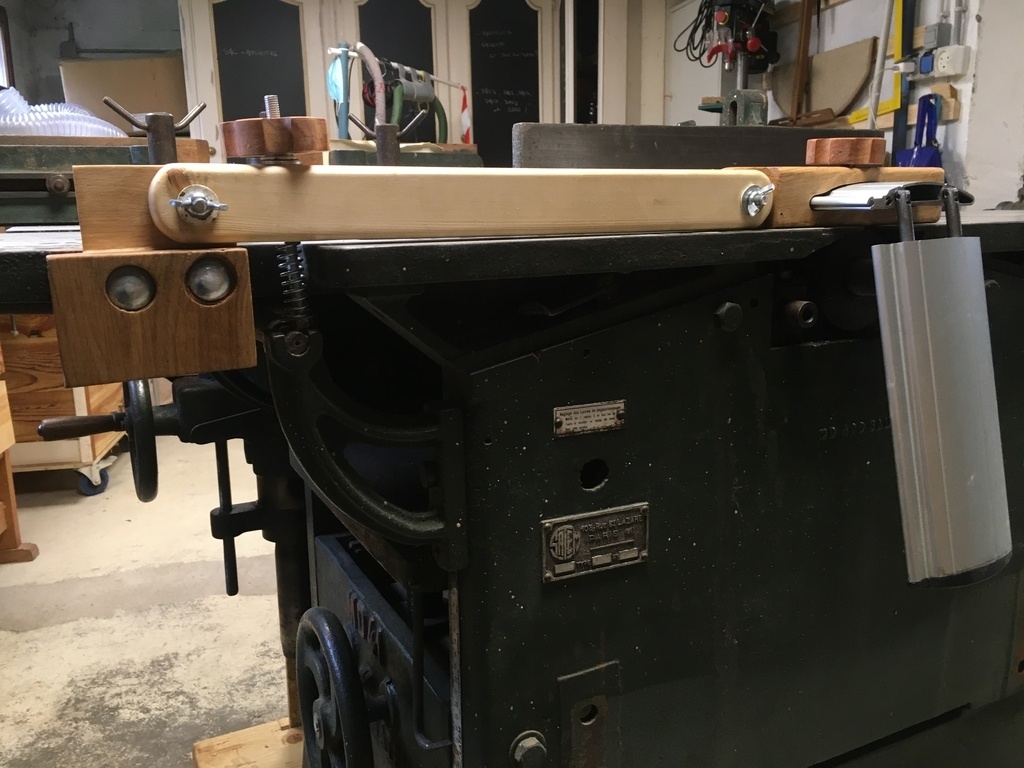

J'ai percé la table de sortie, diamètre 8, deux TCCR. Un bras fixé au support pris sur la table est lié par enfourchement. J'y ai intégré un ressort en extension pour forcer la remontée du bras (modèle felder) et un poignée maison pour régler la hauteur de remontée.
La partie support du pont est faite par inclusion. Une vis de blocage permet de maintenir l'écartement souhaité.

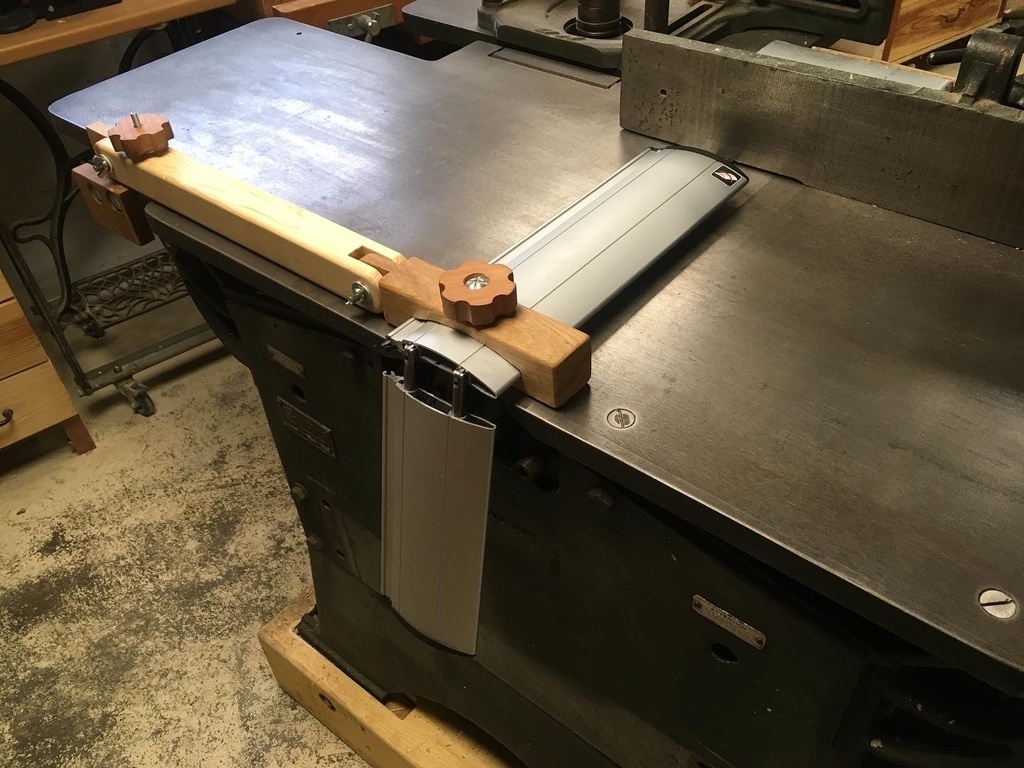

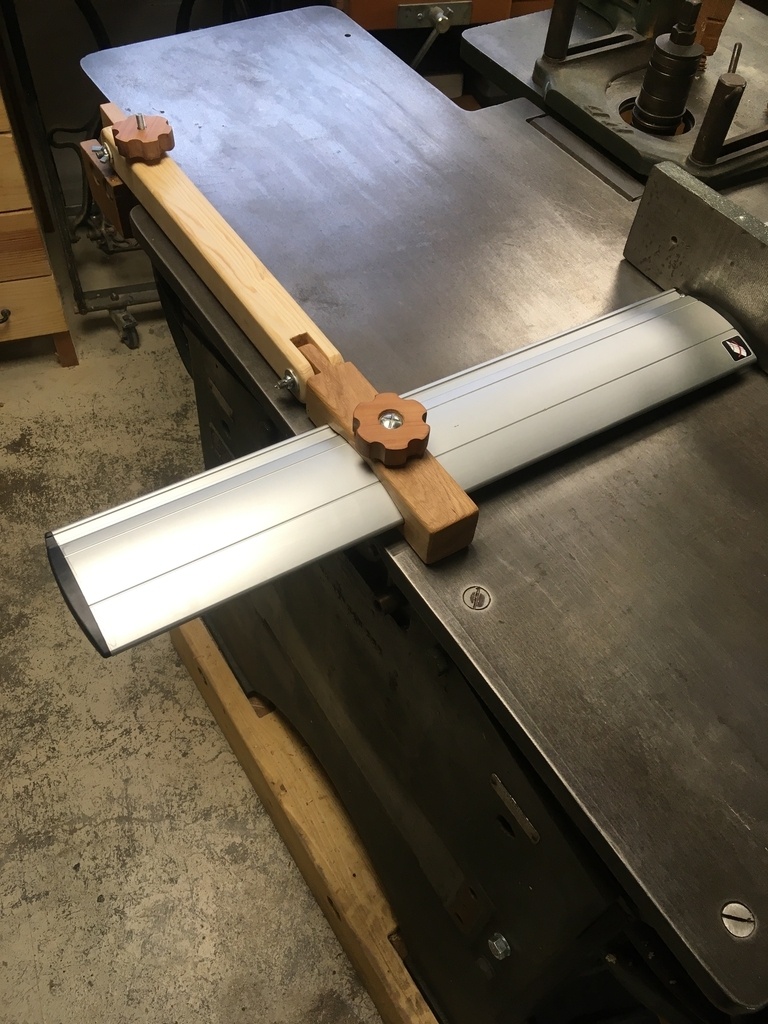

J'ai choisi un pont en 400+260, la partie en 260 repliable protège la vis de bout d'arbre et évite de rajouter un carter supplémentaire.
Publications associées
Licence
Autres créations de
De l'air au bois
Voir aussi
Discussions
.....
Oh ! Merci beaucoup pour ce partage ! J'ai acquis une dégauchisseuse/raboteuse L'idéale 360 de la marque Dubus où il manquait le pont protecteur d'origine, un pont de substitution avait été bricolé mais il ne convient pas du tout. Je réfléchis à en fabriquer un nouveau.
Je suis en train de fabriquer la pièce manquante :) J'ai pris quelques photos et je vais mettre un article sur le pas-à-pas bientôt ! (Et je pense que je vais y transférer ces photos aussi.
En tout cas, c'est cool de trouver des proprios de L'idéale Blok !! N'hésites pas à partager ce que tu fais avec la tienne :D tu m'as dit que c'est une rabo/degau mais on ne sais jamais, tu n'as pas la table de sciage par hasard ?
Je pense continuer à poster des articles dans les prochaines semaines, si tu es intéressé n'hésites pas à passer !
K1000
Ton pont protecteur est très bien exécuté et le fait de pouvoir protéger le bout d'arbre avec le pont est vraiment sympa ! Et en plus c'est la classe
J'imagine qu'il te les aurait fallu au début. Mais au cas où ça inspire du monde...
Je t'ai pris quelques photos du pont protecteur de chez DUBUS. Il se retire latéralement (à l'américaine) et/ou verticalement (à l'européenne) selon l'utilisation qu'on en a. Je ne connaissais pas l'avantage d'avoir les 2 mais je me suis rendu compte que dégauchir sur chant est sympa avec avec retrait latéral et dégauchir sur parement est plus cohérent avec retrait verticale. Bon, il n'est pas complet car il manque une pièce à relier au ressort pour plaquer le pont contre la table. On peut voir cette petite pièce en fer plat vriée sur les docs du pas-à-pas : cf feuille jaune protecteur MD, pont automatique pour dégauchisseuse.
Ça ne doit pas être très complexe à faire... Ça fera ce l'objet un futur article du pas-à-pas !
Il m’a manqué juste le temps de dégauchir le support du bras, mais sur 1m de long et avec un poussoir je n’ai pas pris trop de risque.
Ce bras est bien conçu et très bien réalisé.
J'ai regardé le prix du pont chez Felder : c'est pas donné !
As tu un autre fournisseur ? Pourquoi ne pas l'avoir réalisé en bois ?
Je l’ai pris chez j2f solutions. C’est le seul endroit où j’en ai trouvé un assez long (660, articule en 400+260 pour 126€ ttc de mémoire).
Je ne l’ai pas fait en bois car je n’ai pas encore inventé la journée de 36h et surtout je ne voulais pas prendre de risque pour la partie au dessus des couteaux. À refaire je ne changerai pas d’avis.
Merci pour ta réponse. Oui, les journées sont trop courtes et nous obligent à faire des choix. Par contre, je ne pense pas que tu prennes plus de risque avec un pont en bois.
AvecUnBoutDeBois le risque limité c'était de ne pas avoir quelque chose de régulier en bois qui aurait rendu compliqué le mouvement dans le bras.
Bonjour,
Très belle réalisation ! Petite question, vous avez utilisé des sections de combien pour le bras ?
Merci d'avance
Bonjour. Je dirais 50*50, j'ai vendu la machine je ne peux pas aller vérifier. Mais de mémoire c'est quelque-chose comme ça
Super, merci beaucoup !
