Bonjour,
Equipé d'un combiné depuis quelques années, mes longues sessions de rabotage et/ou dégauchissage sont régulièrement ponctuées d'un coup de "pissette" d'air comprimé sur la table afin de dégager les copeaux non aspirés et vite nuisibles à la précision d'usinage.
Le côté répétitif m'a fait automatiser l'ensemble.

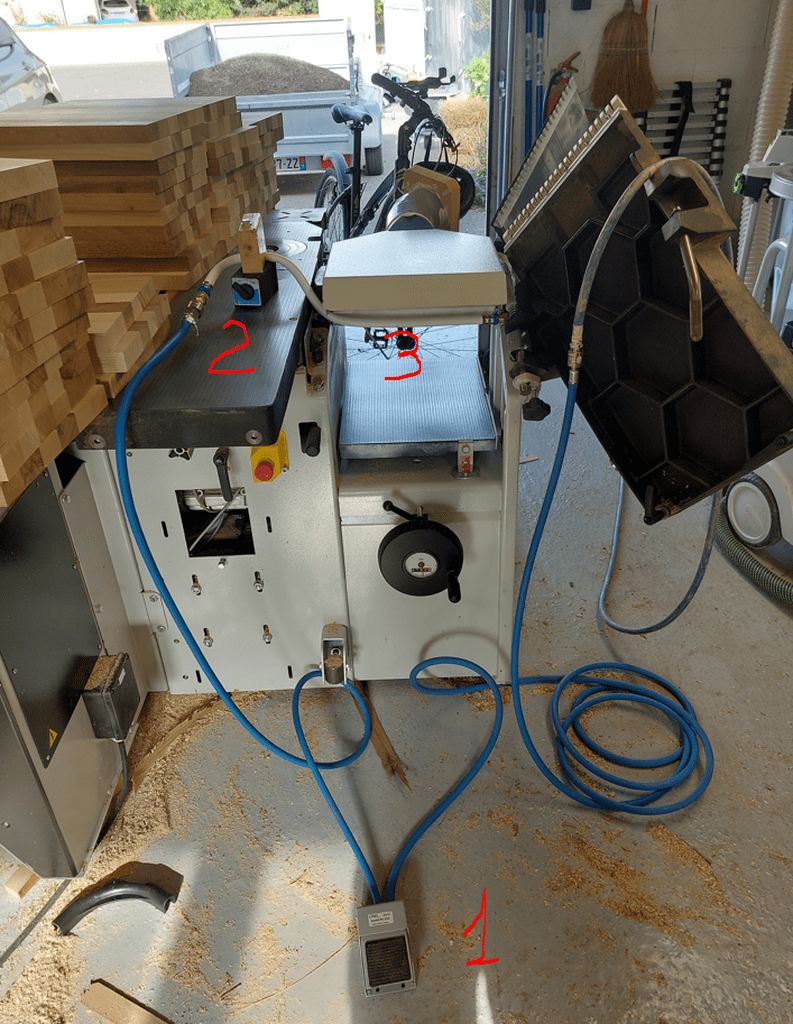

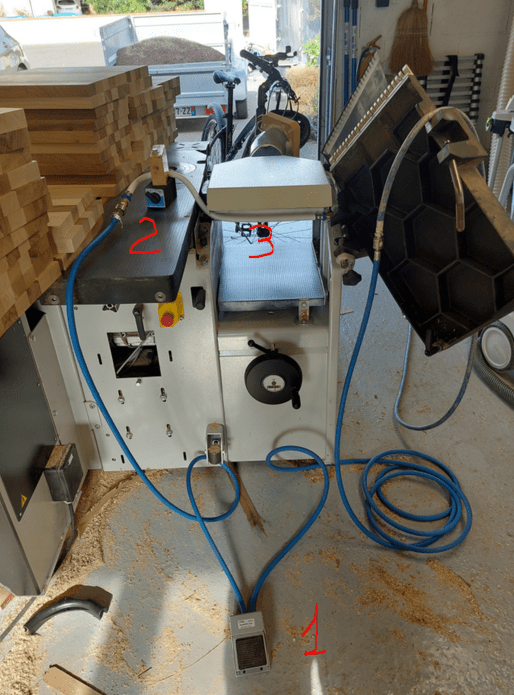

Voici les photos des protos numéro 3 - un pour la dégau, un pour la rabo
Après plusieurs itérations, le système se compose de:
- 1-2m de tube avec raccord rapide à connecter sur un tube déjà disponible en sortie de compresseur
- 1 pédale d'activation (une valve d'air comprimé disponible sur Amazon)
- 1-2m de tube avec raccord rapide supplémentaire afin de connecter sur le proto 1 ou 2
- Le prototype
Le prototype se constitue de:
- un raccord rapide
- un tube multicouche de plomberie avec bouchon au bout - percé régulièrement (tout les 15mm) de trou diamètre 2 (ma perceuse n'arrive pas à prendre une mèche dia 1)
- une attache en bois pour relier le multicouche à l'aimant
- un aimant ON/OFF pour le lier rapidement au bâti de la machine

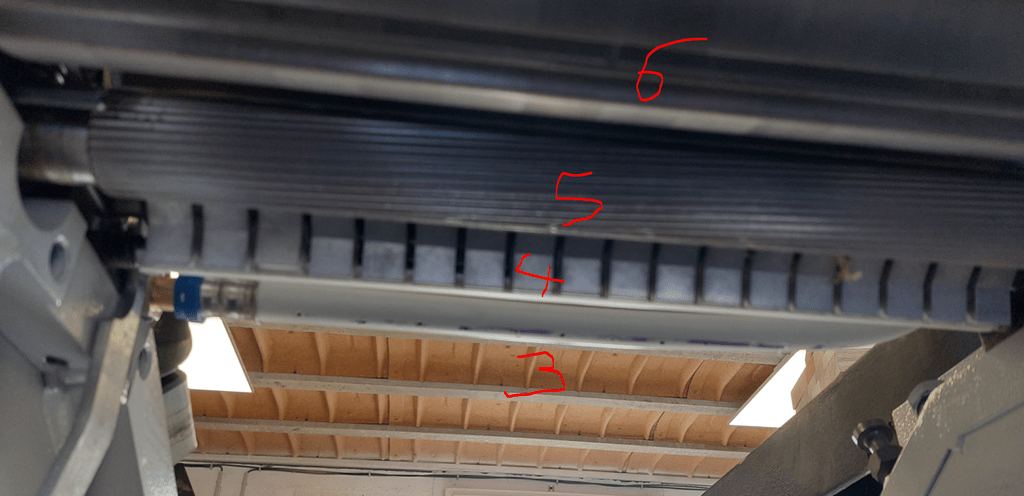

Sur la raboteuse
1 - la commande pneumatique
2 - l'aimant tenant le tout sur la machine
3 - la rampe de buses d'air
4 - dents empêchant les pièces de se faire éjecter
5 - rouleau entraîneur d'entrée
6 - couteaux / outil coupant

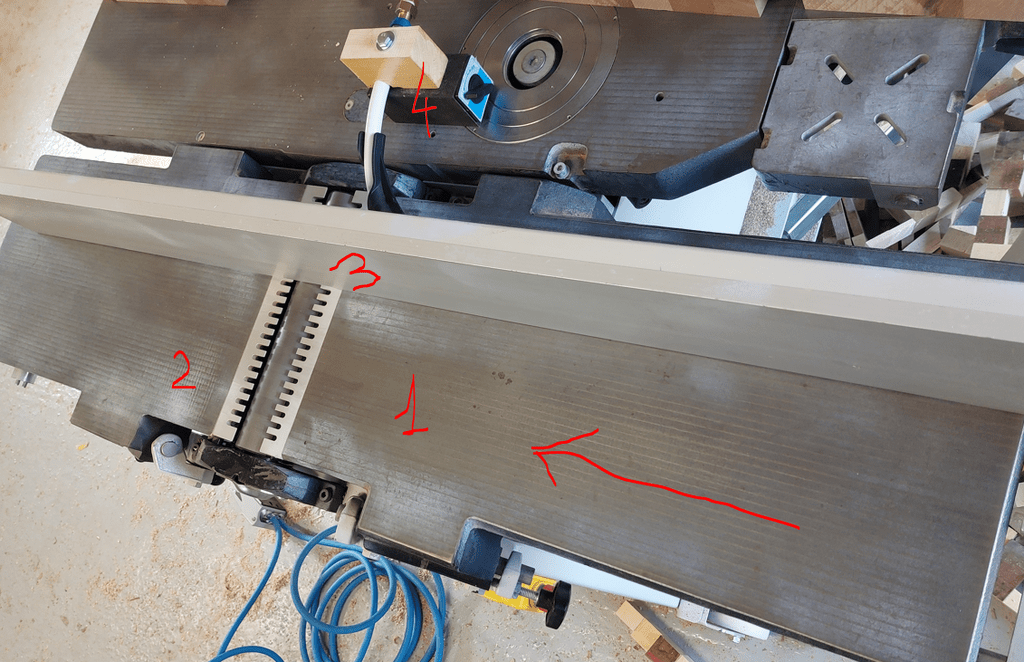

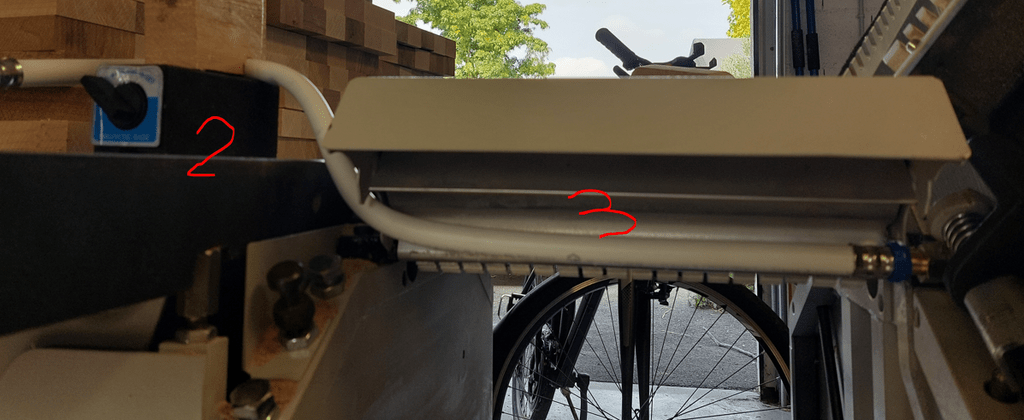

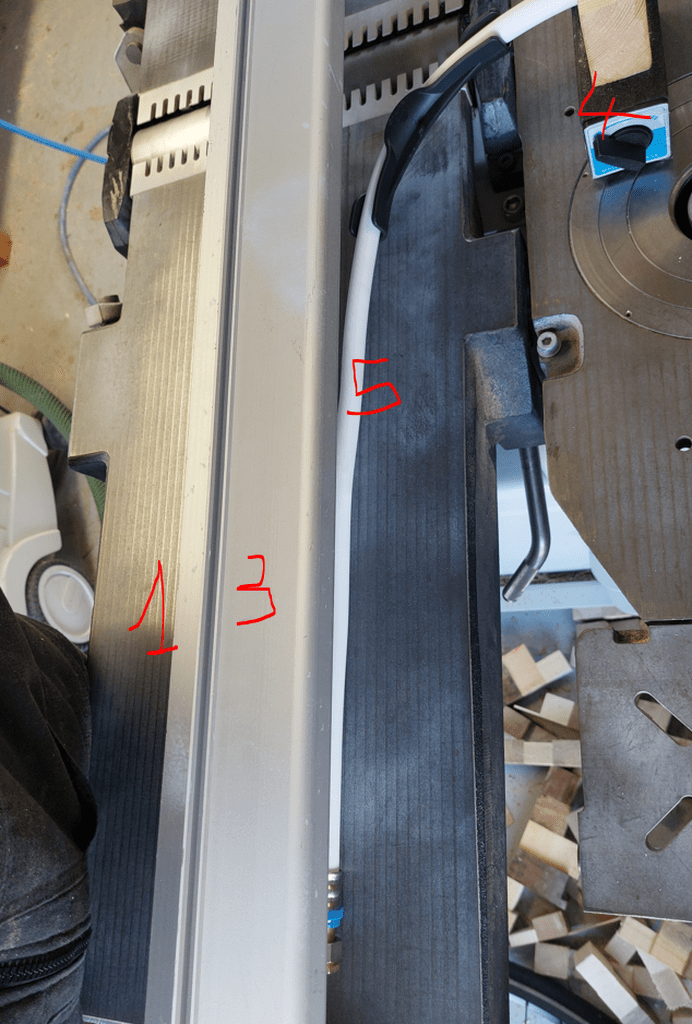

Pour la dégauchisseuse
1 - table d'entrée
2 - table de sortie
3 - guide parallèle
4 - aimant liant le système à la machine
5 - ligne de buses d'air
Il y a assez d'espace entre le guide parallèle et la table d'entrée pour laisser passer un flux d'air.
Coût total - entre 50 et 100 euro (je ne me souviens plus du détail)
Cela fonctionne très bien sur mon combiné.
Actuellement en reconversion / apprentissage 1 an, je vais les tester au sein d'un atelier pro dans les prochaines semaines (si mon responsable est d'accord :) )
En espérant que cela puisse vous être utile.
Licence
Discussions
Bienvenu sur L'Air du Bois.
C'est une très bonne idée, très utile.
Merci pour le partage.
Ce prototype mérite d'être améliorer pour cacher tous ces tuyaux qui trainent.
J'ai déjà plusieurs pistes d'amélioration mais je reçois des machines triphasées été 2023. On verra à ce moment-là.
Si possible j'aimerais installer à demeure sur la raboteuse avec un système orientable. Pour la dégau, je réfléchi à l'intégrer dans le profil alu du guide.
Bienvenu et merci pour ce partage.
Je vois bien l'utilité mais ça pose quelques question sur la santé (soufflette dans un atelier bois et dispersion des poussières l'inrs travail plutôt contre) et sécurité avec ces tuyaux. Mais tu as mis le doigt sur un soucis et ta solution a le mérité d'y répondre!
En effet, c'est un gros sujet. J'ai bien cherché sur les normes ATEX et aussi sur les lois pour les soufflettes etc.
J'ai rien trouvé de légal. Les différents guides indiquent que la soufflette est interdite en atelier. Ensuite quand je regarde chez les collègues, je ne connais pas un menuisier qui n'utilise pas la soufflette dans ce cas-là.
Donc j'ai poussé en automatisant un peu.
1) Il est clair que ce système ne peut venir qu'en complément d'une aspiration digne de ce nom. C'est un complément pour pousser les quelques éléments qui restent.
2) Le fait de ne pas avoir à souffler soi-même, pousser avec la main etc. est un plus d'un point de vue sécurité.
SEUVAstudio complètement d'accord la sécurité est effectivement meilleure. Mais peut-être qu'un petit tuyau d'aspiration à portée de main pourrait fonctionner.
Effectivement la législation n'est pas super claire et il y a encore beaucoup de soufflettes dans les ateliers, cependant l'employeur est responsable et c'est un cancerogene reconnu.
Merci pour ce partage.
Par contre je préfère capter les copeaux et poussières de bois plutôt que les souffler et les disperser dans l’atelier.
Donc pas du tout convaincu par ce système.
xyloweb
Erebor
Tout à fait d'accord.
Une aspiration de qualité est le sujet numéro 1.
Cependant, même en faisant tous les efforts du monde, certains copeaux se retrouvent sur les tables.
Exemple : Une rabo en position basse (ouverture 20cm), l'aspiration sera moin efficace que sur un passage 1.5cm.
Je me suis pas mal posé de questions sur cet aspect sécurité.
J'ai émis les suppositions suivantes:
Il est probable que l'essentiel des poussières fines soient captées par l'aspiration. C'est léger, donc c'est les particules qui nécessite le moins d'effort pour se faire aspirer.
Ce qui corrobore ce point : les particules qu'on retrouve sur les tables sont souvent grosses/lourdes (si on compare avec ce qui arrive dans le sac, c'est d'autant plus notable). Avec l'énergie cinétique qu'elles ont, elles sont difficiles à capter.
On se retrouve donc uniquement avec des particules de tailles "importantes" sur la table. Ces particules sont le moins à risque pour l'ATEX et pour la santé.
