Trusquin tourné


Hello,

On revient à des réalisations plus consensuelles ;-)

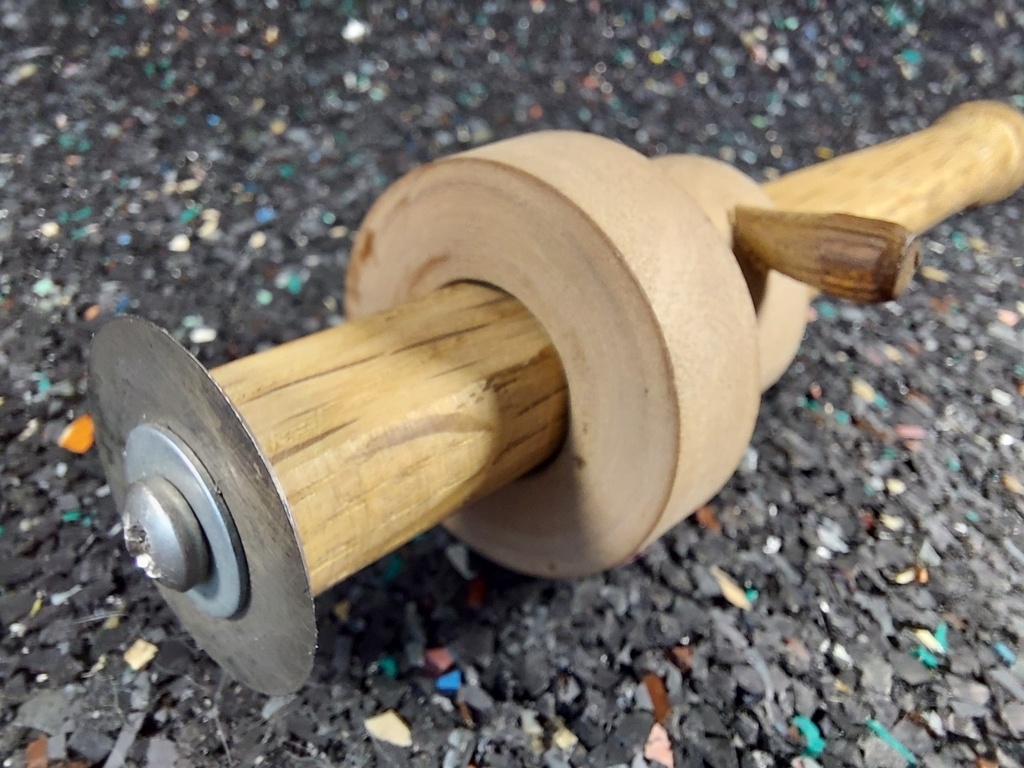

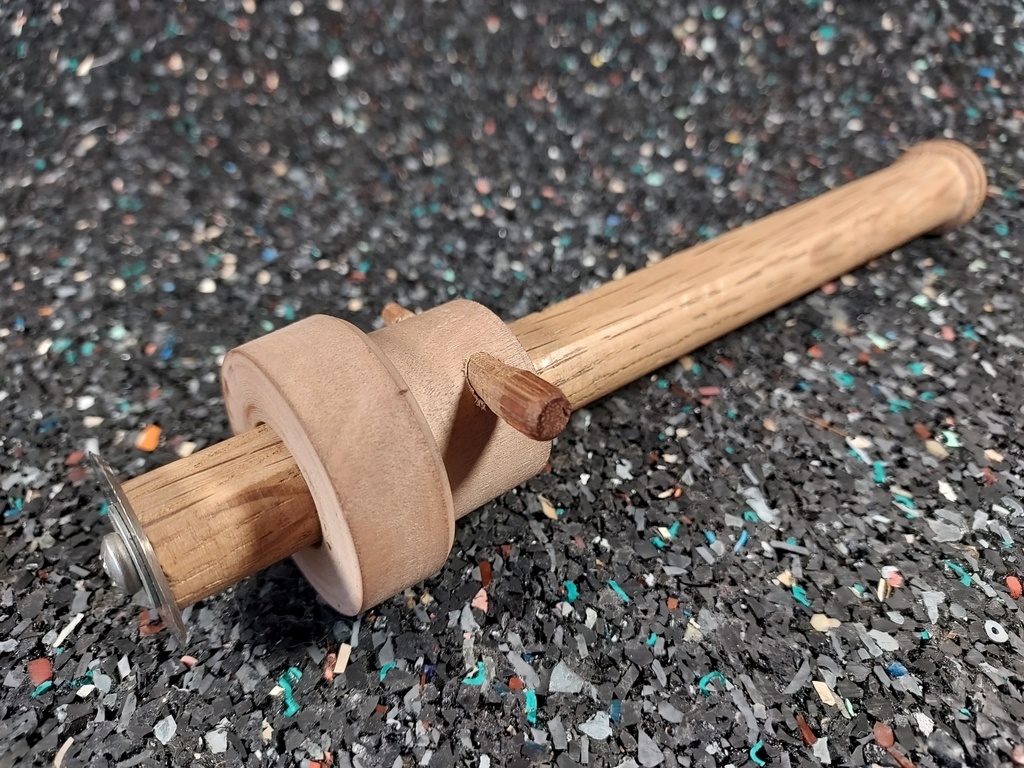

J'avais besoin de calibrer l'épaisseur d'une série de pions et donc réalisé vite fait ce petit trusquin (long. 200mm), à partir de qques chutes de bois, d'un morceau de lame de scie à main et d'une vielle cheville longue Ø6 qui traînait (vient d'un tonneau de rhum, pour la petite histoire !).

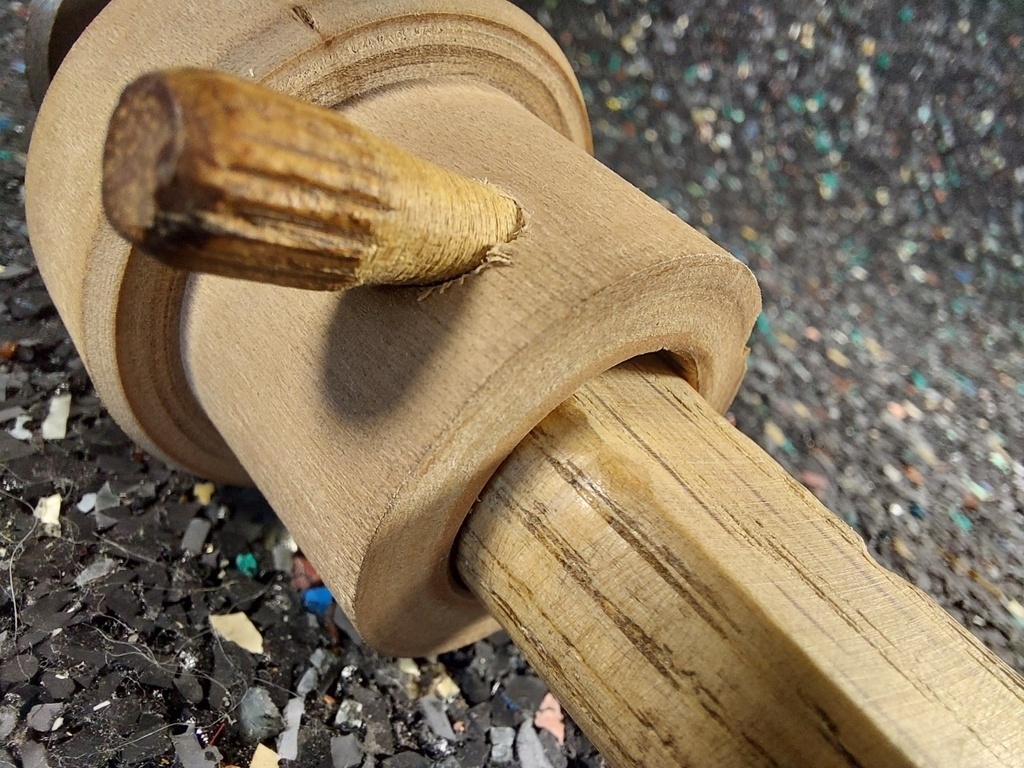

Le blocage se fait en poussant la cheville du pouce, ce qui bascule la partie mobile et la bloque sur l'angle du méplat.

Au final :

  • Pratique et opérationnel
  • pièce coulissante un peu trop petite
  • usure de l'axe à prévoir (dans un certain temps)
  • améliorer le look du levier
Mis à jour

Discussions

Nicoel  a publié la création "Trusquin tourné".
il y a 3 ans
dependancesbois
( Modifié )

Il est superbe !!!

Nicoel
( Modifié )

Merci !

Ça doit faire 2 ans que je me dis qu'un trusquin "tradi" serait bien utile, manquait la motivation concrète...

Nicoel

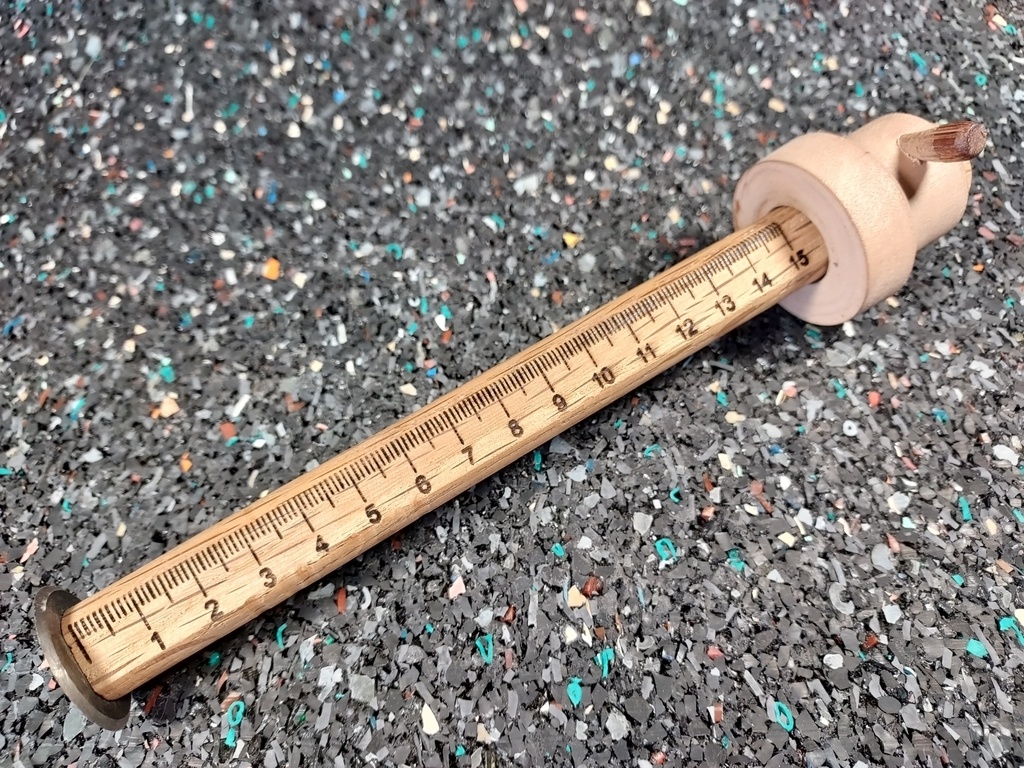

... viens de graver une graduation ± exacte qui servira au moins de repère !
