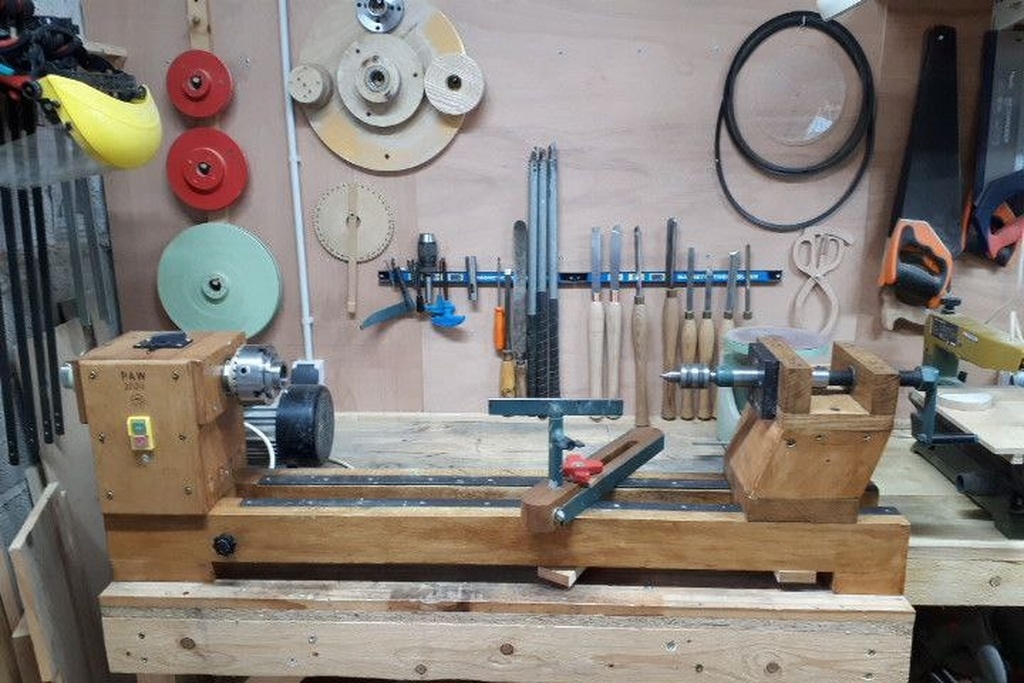

N’ayant pas un budget de prince, j’ai tenté de fabriquer mon propre tour à bois.
Il peut tourner des bols de 38cm de diamètre, possède un moteur de 1500W 1400 tours, et pour l’instant à 3 vitesses, 350, 700 et 1400 tours minute.
Il est aujourd’hui fonctionnel, et je vais m'amuser avec, mais j’avoue que ce genre d’article est toujours une cible améliorations sans fin.
Publications associées
Licence
Autres créations de
Philip Wittamore
Voir aussi
Discussions
Ah, voila une belle machine!
Merci!
bonjours
il a l'air costaud tu devrai bien t’amusai
au moins il correspond à ton budget et cela compte ! BRAVO
Merci!
Jolie machine. Avec une jolie finition en plus, dans le style des machines et instruments du XIXeme, début XXeme.
?
Et y aurait pas comme une scie à ruban artisanale en arrière plan...
L’œil démoniaque... J’espère que t'es pas contrôleur des impôts toi!
Merci! Bien vu! c'est mon franken-ruban, mi commercial, mi-bricolage:
L'Ecorce du Sycomore ptdr. Non, je suis inspecteur du contrôle interne du trésor
.
PhilipW ah oui, je me souviens l’avoir vue quand tu l’avais publié. Je ne l’avais pas reconnue (sinon, je serais inspecteur en chef :D)
Pas mal ! Une idée du budget final ?
hmm voyons:
Moteur: 134€
Courroies: 30€
MT2 socket: 10€
HDPE: 11€
Roulements 6206-2RS-SKF: 23€
Bois: récupéré
Tube métal, tige fileté, vis, boulons, ferraille: récupération - valeur 30€?
J'avais déjà le mandrin et contre-point MT2
PhilipW cool merci je suis en train de regarder si je peux pas m'en bricoler un et c'est inspirant

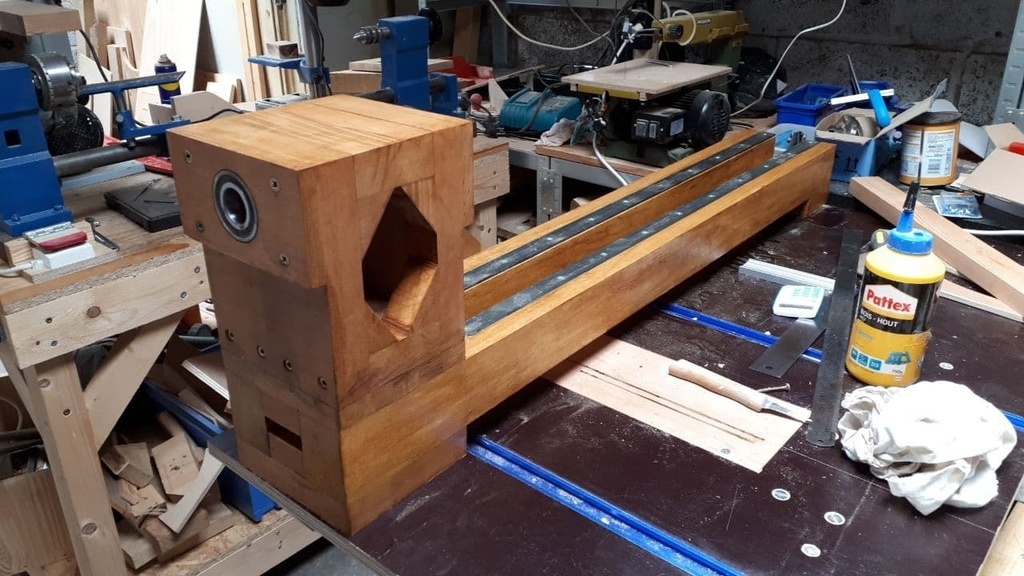

Erebor Je pense que le prix dépend beaucoup de ce que tu peux récupérer. J'avais un peu de contreplaqué bouleau, et j'ai récupéré du bois chez le menuisier local qui m'a gentiment scié les rails (du 60x80x1200mm) en bois dont j'ignore l’espèce mais qui est bien dur et un peu jaune.

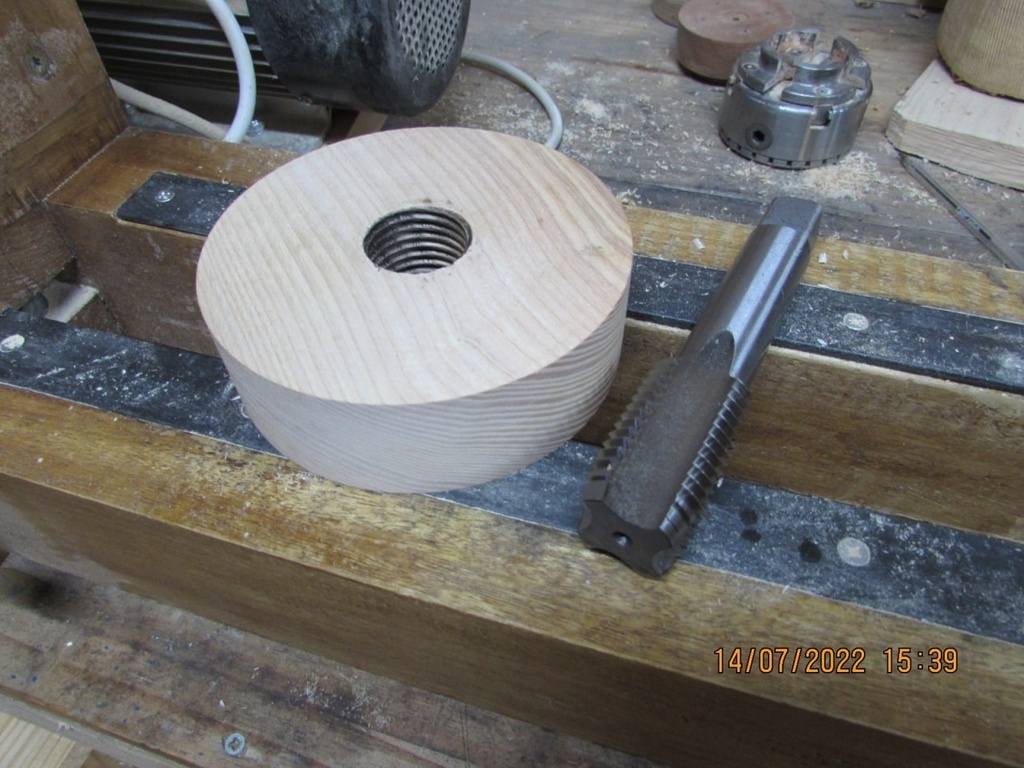

J'ai oublié la broche, qui est un morceau d'acier 30mm x 300mm. J'ai trouvé un copain d'un copain équipé d'un tour à métaux et brasage d'argent qui me l'a fixé à un adaptateur M24/M33.
Il me faut vraiment un tour à métal...
PhilipW oui pour moi aussi un tour à métal serait pas mal mais la ça commence à être du lourd... Une fraiseuse aussi
et une nouvelle maison pour faire entrer tout ça
au boulot j'ai moyen de récupérer des trucs donc je garde tout ça dans un coin de la tête

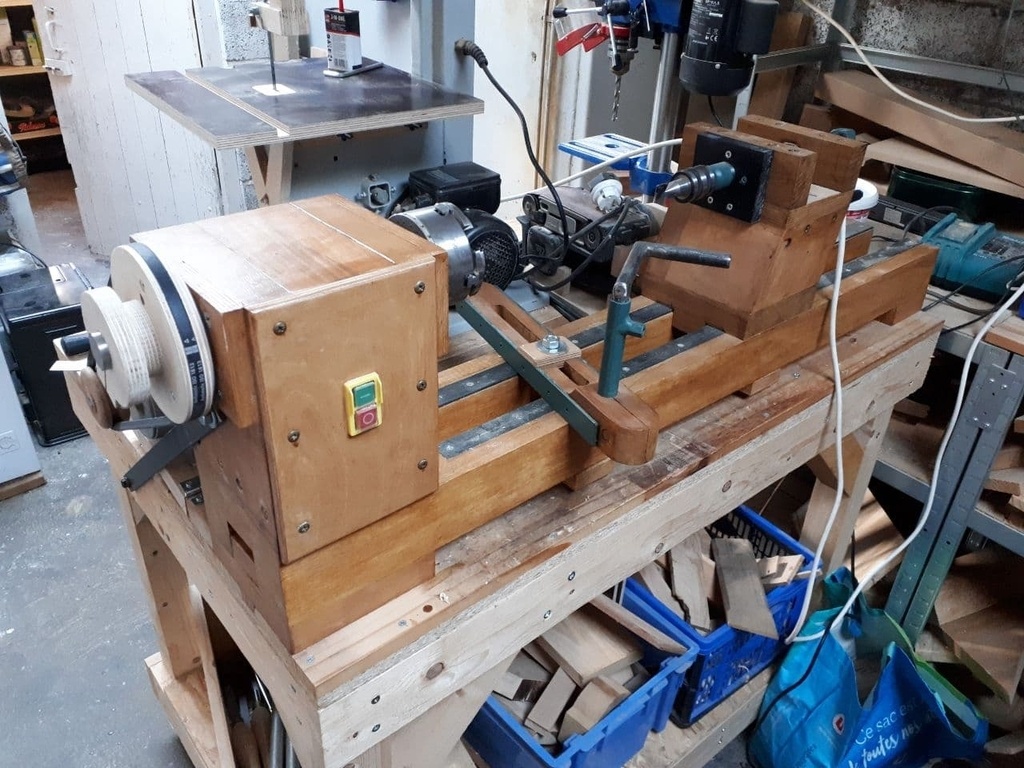

Classe! Tu gères tes vitesses avec la poulie en entrée?
Merci! oui, j'ai trois poulies que je remplace sur la broche
C’est une très belle réalisation, mais dans un tour ce qui compte beaucoup c’est la stabilité et la robustesse (au delà de l’efficacité c’est un problème de sécurité).
Il serait intéressant que tu fasses un retour après quelques temps d’utilisation: n’y a t’il pas trop de wooble lorsque tu tournes vite? que se passe t’il si tu tournes un pièce avec un fort balourd?
J'ai plus confiance dans ce tour en bois, qui a l'air bien compact, que dans les petits trucs en tôle à 300 €...
A terme, le risque serait que les deux longerons se voilent ou se tordent un peu. A surveiller. J'aurais peut-être surdimensionné cette partie, avec un gros socle sans doute en cp de bonne qualité plus stable (plusieurs couches contre-collées).
Je le saurais assez vite, j'ai des ébauches de bols en cerisier à finir, et on vient de me donner un tronc de pommier, ça va me donner une idée du validité du projet!
Il est vrai que des outils de ce genre sont un ensemble de compromis, au niveau de pièces récupéré, technique employé, capacité du fabricant, et de ses finances.
Kentaro Le tour fait 1m20 de long. Le bois utilisé pour les rails est un bois dur exotique (récupéré chez mon menuisier local) qu'on utilise pour faire des fenêtres et menuiseries extérieurs.
L'avantage quand c'est fait par soi-même est que je serais toujours en train de l'améliorer.

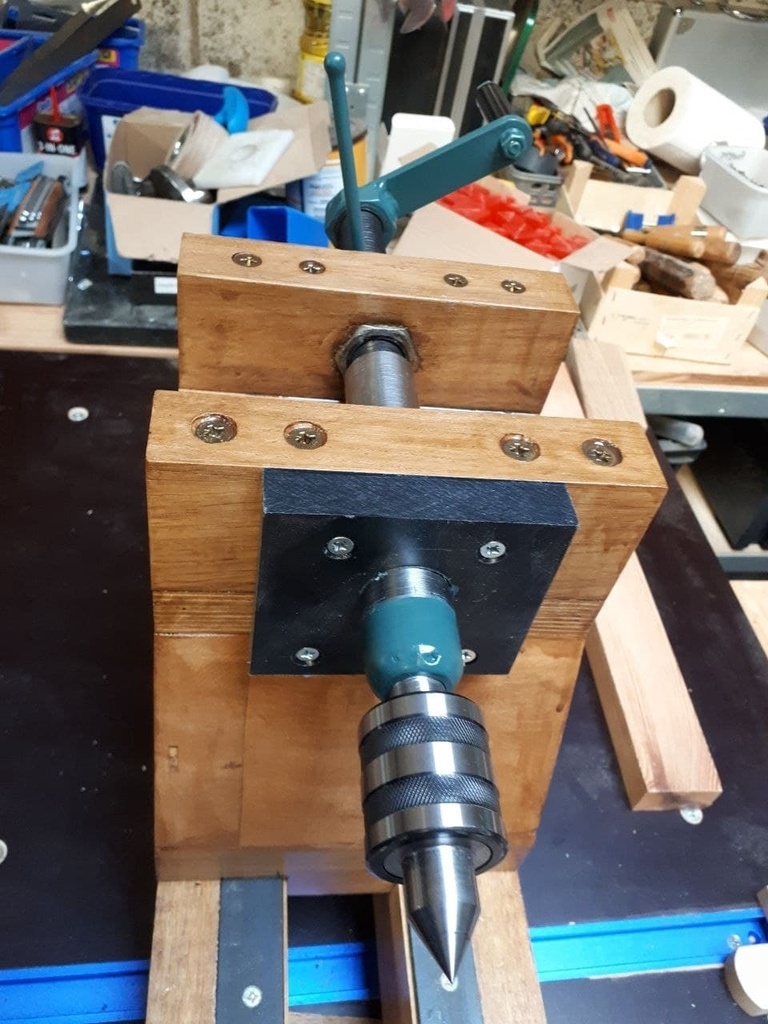

Quelques images de plus. La poupée mobile est bloque avec une clé à cliquet à bouton réversible. Un goujon traverse la broche pour la maintenir et sert aussi de point d'accroche pour les poulies. Je ne sais pas si cette solution est durable, mais je le tente, s’il ne marche pas, je vais utiliser une autre technique.
Pas fan de l'idée d'utiliser une goupille élastique pour maintenir le palier. Ca peut faire une sécurité en cas de dépassement du couple mais n'importe comment la courroie plate aurait patiné... a voir a l'usage
benjams c'est une gouplille acier agricole
Belle réalisation, très beau tour a bois, ça nous donne un exemple. Pour tous ceux qui cherchent à en faire un, merci, le tient donne des réponses à des questions qu'on ce pose pour en faire un.
Mon respect, mon cher "ami bois"...
Un tour de roi !
